MANUALE UTENTE 1220 MA SKIL

• Questo utensile serve per la smerigliatura a secco del

legno, della plastica, di metallo, del riempimento e delle

superci verniciate, con elevato asportazione del material

• Leggete e conservate questo manuale di istruzione 3

A Interruttore di acceso/spento

B Pulsante di bloccaggio dell’interruttore

C Leva per sostituire il natro abrasivo

E Vite per centrare il nastro

F Sacchetto della polvere

G Adattatore per aspirapolvere

H Feritoie di ventilazione

J Cornice di levigatura35

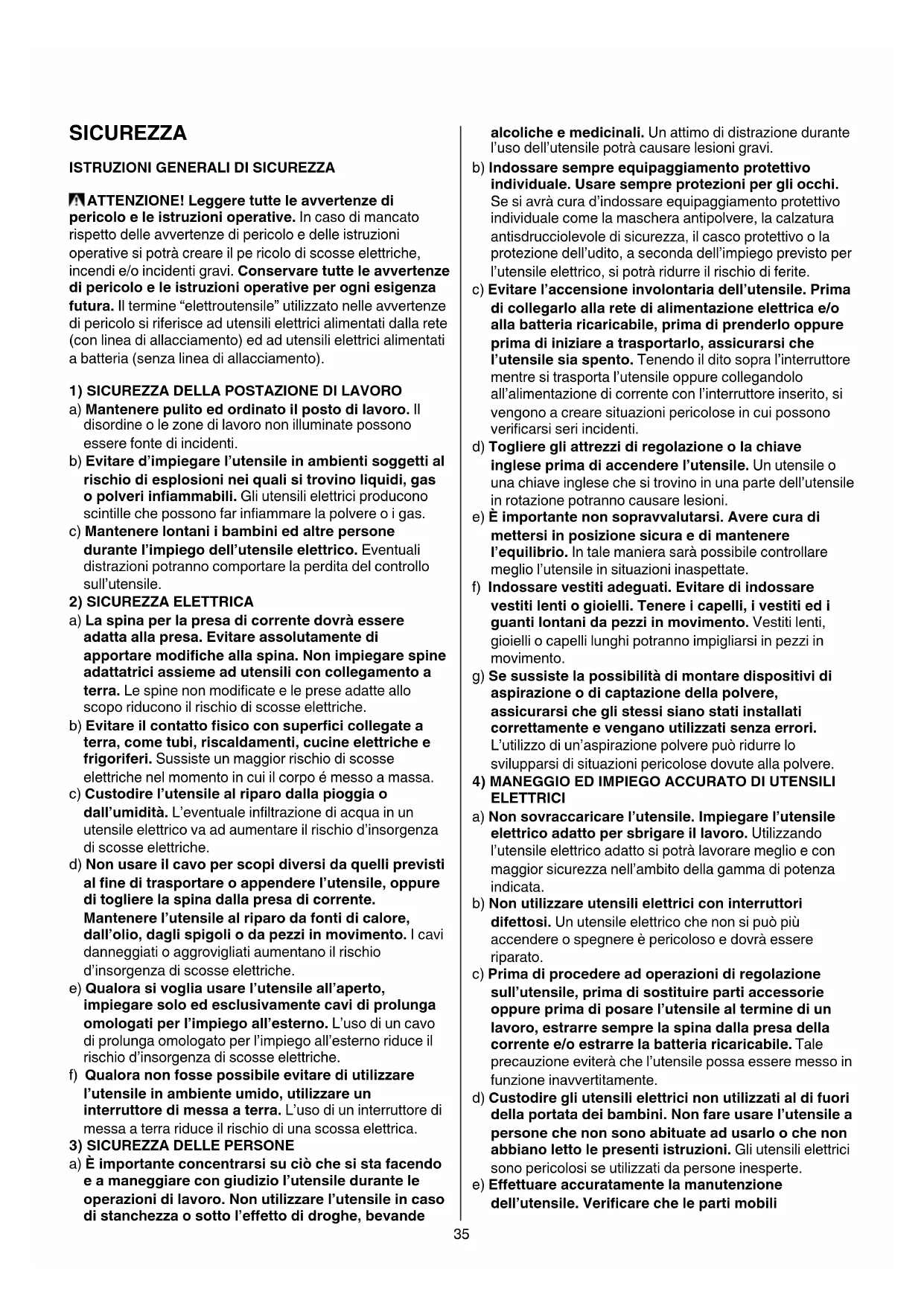

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pe ricolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le avvertenze

di pericolo e le istruzioni operative per ogni esigenza

futura. Il termine “elettroutensile” utilizzato nelle avvertenze

di pericolo si riferisce ad utensili elettrici alimentati dalla rete

(con linea di allacciamento) ed ad utensili elettrici alimentati

a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il

disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas

o polveri infiammabili. Gli utensili elettrici producono

scintille che possono far inammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico. Eventuali

distrazioni potranno comportare la perdita del controllo

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modicate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale inltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile durante le

operazioni di lavoro. Non utilizzare l’utensile in caso

di stanchezza o sotto l’effetto di droghe, bevande

alcoliche e medicinali. Un attimo di distrazione durante

l’uso dell’utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo

individuale. Usare sempre protezioni per gli occhi.

Se si avrà cura d’indossare equipaggiamento protettivo

individuale come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto per

l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile. Prima

di collegarlo alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che

l’utensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’utensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono

vericarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte dell’utensile

in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro. Utilizzando

l’utensile elettrico adatto si potrà lavorare meglio e con

maggior sicurezza nell’ambito della gamma di potenza

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Prima di procedere ad operazioni di regolazione

sull’utensile, prima di sostituire parti accessorie

oppure prima di posare l’utensile al termine di un

lavoro, estrarre sempre la spina dalla presa della

corrente e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’utensile possa essere messo in

funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili36

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti

danneggiate prima d’impiegare l’utensile. Numerosi

incidenti vengono causati da utensili elettrici la cui

manutenzione è stata eettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli

utensili da taglio curati con particolare attenzione e con

taglienti alati s’inceppano meno frequentemente e sono

più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi

durante l’impiego. L’impiego di utensili elettrici per usi

diversi da quelli consentiti potrà dar luogo a situazioni di

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Mantenere sempre il cavo distante dalle parti in

movimento dell’utensile; spingere il cavo verso la parte

posteriore, distante dall’utensile

• Fissare il pezzo da lavorare (un pezzo in lavorazione

rimane bloccato in posizione con maggiore sicurezza se

ssato con appositi dispositivi di serraggio o con una

morsa e non tenendolo con la mano)

• Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Nel caso di cattivo funzionamento elettrico o meccanico,

spegnete subito l’utensile e staccate la spina

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Durante le operazioni di lavoro il livello di rumorosità può

superare 85 dB(A); utilizzare le cue di protezione

• Tenere l’utensile elettrico dalle superfici di

serraggio isolate perché il nastro potrebbe entrare a

contatto con il proprio cavo (il taglio di un lo “sotto

tensione” trasferisce tensione alle parti metalliche

esposte dell’utensile elettrico e potrebbe provocare una

scossa elettrica all’operatore)

• Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre

immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo

sostituire da personale qualicato

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile (gli

utensili con l’indicazione di 230V o 240V possono essere

collegati anche alla rete di 220V)

• Questo utensile non può lavorare con acqua

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono essere

nocive (il contatto con queste polveri o la loro inalazione

possono causare reazioni allergiche e/o disturbi respiratori

all’operatore o ad altre persone presenti sul posto);

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della polvere

se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Nella levigatura del metallo vengono generate scintille;

non usare il sacchetto della polvere/la scatola della

polvere/l’aspirapolvere e allontanare altre persone e

materiali inammabili dall’area di lavoro

• Evitare di toccare il nastro mentre questo si trova in

• Non continuare ad usare nastri usurati, stagliati oppure

già troppo carichi di materiale levigato

• Portare guanti protettivi, occhiali di protezione, abiti adatti

ed aderenti al corpo e una protezione per i capelli (in

caso di capelli lunghi)

• Staccatesemprelaspinadell’utensileprimadi

effettuare regolazioni o cambiare gli accessori

• Interruttore di acceso/spento

- per accendere/spegnere il vostro utensile schiacciare/

rilasciare l’interruttore A 2

! prima che la superficie levigante raggiunga il

pezzo in lavorazione, l’utensile deve essere

! prima di spegnere l’utensile, dovreste sollevarlo

dal pezzo di lavorazione

• Blocco dell’interruttore per il funzionamento continuo

- schiacciare l’interruttore A 2

- premere il pulsante B 2 con il pollice

- rilasciare l’interruttore

- per sbloccarlo schiacciare nuovamente l’interruttore A

• Cambio dei nastri abrasivi 4

! estrarre la spina dalla presa

- asportate il nastro abrasivo

- inserite il nuovo nastro, le frecce stampate al suo

interno corrispondenti alla direzione della freccia D

! cambiare i nastri abrasivi per tempo

! mai piegare i nastri abrasivi

• Centraggio automatico del nastro (ABC)

- centra il nastro automaticamente quando si accende

- mantiene il nastro centrato durante la levigatura37

In caso il nastro salta (per lo più a causa dalla qualità

inferiore del nastro), dovete

- accendete l’utensile

- regolate la vite E 2 nchè il nastro abrasivo scorra in

linea con la parte piana dell’utensile

- usate un nuovo nastro, se questo continua a slittare

• Aspirazione della polvere 5

! svuotare regolarmente il sacchetto F per ottimale

raccolta della polvere

- quando si usa l’utensile con l’aspiratore della polvere,

montare l’adattatore per aspirapolvere G come da

! non usare il sacchetto della polvere/

l’aspirapolvere durante al smerigliatura del metallo

• Tenuta e guida dell’utensile 6

- tenere l’utensile parallelo alla supercie di lavoro

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e)

! non applicare troppa pressione all’utensile;

lasciare che sia la superficie levigante a lavorare

- non inclinare l’utensile per evitare segni di levigatura

- tenere scoperte le feritoie di ventilazione H 2

• Per levigare superci rugose in legno, dare all’utensile

movimenti diritti lungo le venature del legno

• Per levigare ogni altra supercie, muovere ovalmente

l’utensile sul materiale

• Montare la cornice di levigatura J per pareggiare le

superci senza gra o scanalature, ed assicurarsi che

sia in posizione con sicurezza 7

! la cornice di levigatura J diventa calda durante

l’uso; non toccatela prima che si sia raffreddata

• Mai eseguire lavorazioni con lo stesso nastro abrasivo su

MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie

di ventilazione H 2)

- asportare con un pennello la polvere da levigatura che

sia rimasta attaccata

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione va

fatta eettuare da un punto di assistenza autorizzato per

gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino centro

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su www.

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2002/96/CE sui riuti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al ne

di essere reimpiegati in modo eco-compatibile

- il simbolo 8 vi ricorderà questo fatto quando dovrete

DICHIARAZIONE DEI CONFORMITÀ

• Assumendone la piena responsabilità, dichiariamo che il

prodotto descritto nei “Dati tecnici” è conforme alle

seguenti normative ed ai relativi documenti: EN 60745,

EN 61000, EN 55014 in base alle prescrizioni delle

direttive 2004/108/EG, 2006/42/EG, 2011/65/UE

• Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione

acustica di questo utensile è 87 dB(A) ed il livello di

potenza acustica 98 dB(A) (deviazione standard: 3 dB), e

la vibrazione 2,1 m/s² (metodo mano-braccio; incertezza

• Il livello di emissione delle vibrazioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per

mettere a confronto un l’utensile con un altro o come

valutazione preliminare di esposizione alla vibrazione

quando si impiega l’utensile per le applicazioni

- se si utilizza l’utensile per applicazioni diverse, oppure

con accessori dierenti o in scarse condizioni, il livello

di esposizione potrebbe aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene eettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro
