MANUAL DE USUARIO 1220 MA SKIL

• Esta herramienta está diseñada para lijar en seco

madera, materiales plásticos, metal, emplastecido y

supercies pintadas, con un elevado rendimiento en el

arranque de material

• Lea y conserve este manual de instrucciones 3

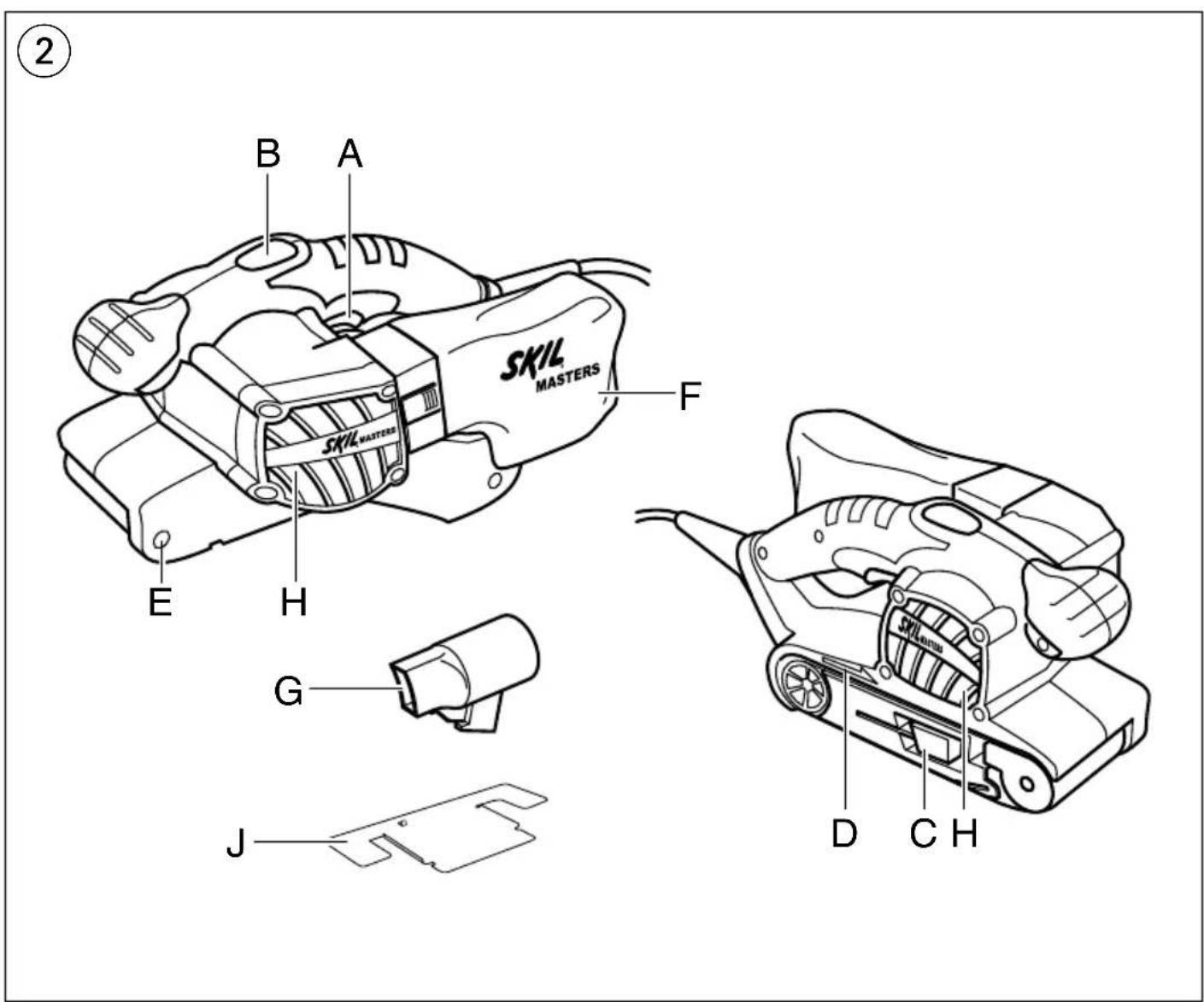

ELEMENTOS DE LA HERRAMIENTA 2

A Interruptor de activación/desactivación

B Botón de bloqueo del interruptor On/o

C Palanca para cambiar la banda de lija

E Tornillo para ajustar el centrado de la banda

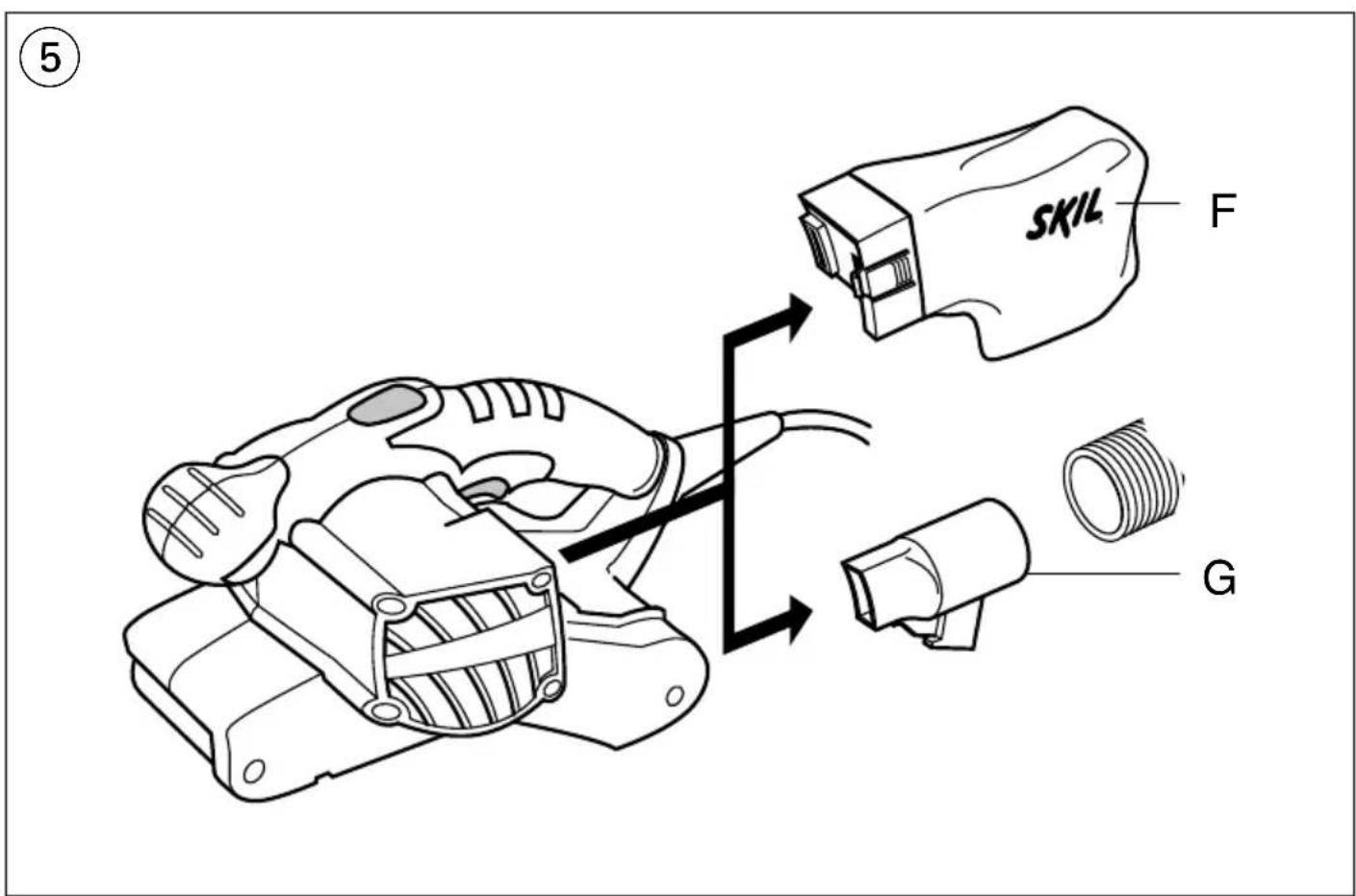

G Adaptador para aspirador

H Ranuras de ventilación

SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio y/o

lesión grave. Guardar todas las advertencias de peligro

e instrucciones para futuras consultas. El término

“herramienta eléctrica” empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de

trabajo. El desorden o una iluminación deciente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo. Las

herramientas eléctricas producen chispas que pueden

llegar a inamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras personas de

su área de trabajo al emplear la herramienta

eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a

la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas dotadas con una toma

de tierra. Los enchufes sin modicar adecuados a las29

respectivas tomas de corriente reducen el riesgo de una

b) Evite que su cuerpo toque partes conectadas a

tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Existe el peligro de recibir una

descarga eléctrica si penetran líquidos en la herramienta.

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe de

la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o

piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación

homologados para su uso en exteriores. La utilización

de un cable de prolongación adecuado para su uso en

exteriores reduce el riesgo de una descarga eléctrica.

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice un

cortacircuito de fuga a tierra. El uso de un

cortacircuito de fuga a tierra reduce el riesgo de

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese

cansado, ni bajo los efectos de alcohol, drogas o

medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse

se reduce considerablemente si, dependiendo del tipo y

la aplicación de la herramienta eléctrica empleada, se

utiliza un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si

transporta la herramienta eléctrica sujetándola por el

interruptor de conexión/desconexión, o si introduce el

enchufe en la toma de corriente con la herramienta

eléctrica conectada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta

o llave colocada en una pieza rotativa puede producir

lesiones graves al accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y

mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas

móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que

éstos estén montados y que sean utilizados

correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad

dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben repararse.

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la

herramienta eléctrica, cambiar de accesorio o al

guardar la herramienta eléctrica. Esta medida

preventiva reduce el riesgo de conectar accidentalmente

d) Guarde las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con su uso. Las herramientas utilizadas por personas

inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si

funcionan correctamente, sin atascarse, las partes

móviles de la herramienta, y si existen partes rotas

o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta

eléctrica estuviese defectuosa haga repararla antes

de volver a utilizarla. Muchos de los accidentes se

deben a herramientas con un mantenimiento deciente.

f) Mantenga los útiles limpios y afilados. Los útiles

mantenidos correctamente se dejan guiar y controlar

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo

en cuenta las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido concebidas

puede resultar peligroso.

a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente

piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA LIJADORAS

• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; retírelos antes de

• Mantenga siempre el cable lejos de las partes móviles de

la herramienta; mantenga el cable detrás de usted, lejos

• Asegure la pieza de trabajo (una pieza de trabajo

jada con unos dispositivos de sujeción o en un tornillo

de banco, se mantiene sujeta de forma mucho más

segura que con la mano)

• Ponga atención al guardar su herramienta de que el

motór está apagado y las partes móviles están parados

• Utilice cables de extensión seguros y completamente

desenrollados con una capacidad de 16 amperios30

• En el caso de que se produjera un mal funcionamiento

eléctrico o mecánico, apague inmediatamente la

herramienta y desconecte el enchufe

• SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios originales

• Esta herramienta no debe utilizarse por personas

• El nivel de ruido, con la herramienta trabajando, podrá

sobrepasar 85 dB(A); usar protectores auditivos

• Sujete la herramienta por las superficies de agarre

aisladas, ya que es posible que la banda haga

contacto con su propio cable de alimentación (cortar

un cable bajo tensión también puede conectar las partes

metálicas expuestas de la herramienta y podría dar una

sacudida eléctrica al operario)

• Si llega a dañarse o cortarse el cable eléctrico durante el

trabajo, no tocar el cable, sino extraer inmediatamente el

• No utilizar la herramienta cuando el cable esté dañado;

hágalo cambiar por una persona calicada

• Compruebe siempre que la tensión de alimentación es la

misma que la indicada en la placa de características de

la herramienta (las herramientas de 230V o 240V pueden

conectarse también a 220V)

• Esta herramienta no es adecuada para lijar con agua

• No trabaje materiales que contengan amianto (el

amianto es cancerígeno)

• El polvo del material, como por ejemplo la pintura que

contiene plomo, algunas especies de madera, minerales y

metal podrían ser dañinos (el contacto o inhalación del

polvo podría producir reacciones alérgicas y/o transtornos

respiratorios al operador u otras personas cerca); utilice

una máscara contra el polvo y trabaje con un

dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como

cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto con aditivos para el

acondicionamiento de la madera; utilice una máscara

contra el polvo y trabaje con un dispositivo de

extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de

polvo, en función de los materiales que vayan a ser

• Al lijar metal se generen chispas; no utilice la bolsa de

polvo/la caja de polvo/el aspirador y mantenga otras

personas y materiales combustibles alejados de la zona

• Evitar el contacto con la banda de lijado en marcha

• No utilizar bandas de lijado desgastadas, desgarradas o

excesivamente embazadas

• Llevar guantes protectores, gafas de protección,

vestimenta ceñida al cuerpo y protección adecuada para

• Desenchufarsiemprelaherramientaantesde

realizar cualquier ajuste o cambiar algún accesorio

- ponga en marcha/pare su herramienta apretando/

soltando el gatillo A 2

! antes de trabajar sobre una pieza, se debe poner

en marcha su herramienta

! antes de desactivar la herramienta, debe retirarla

de la pieza de trabajo

• Bloqueo del interruptor para uso permanente

- apriete el gatillo A 2

- apriete el botón B 2 con su dedo pulgar

- apaga la herramienta apretando el gatillo A 2 una vez

más y luego soltandolo

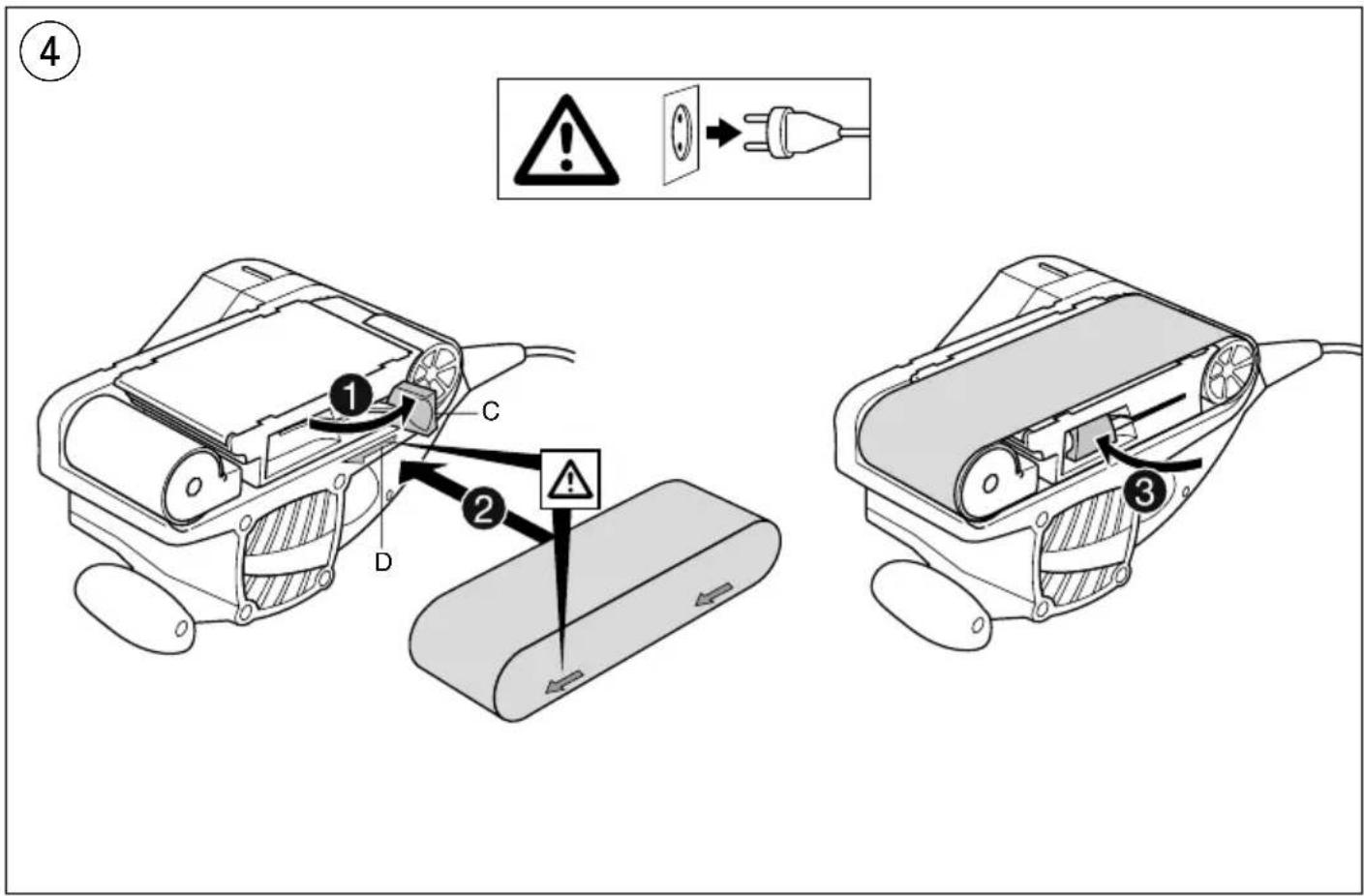

• Cambio de las bandas de lijado 4

! desenchufar la herramienta

- levante la palanca C

- desmonte la banda de lijado

- introduzca una nueva banda, de modo que las echas

estampadas en el lado interior de la banda apunten en

la misma dirección que la echa D en la herramienta

! cambiar a tiempo las bandas de lijado

! no doblar jamás las bandas de lijado

• Centrado automático de las bandas (ABC)

- cuando se enciende la herramienta, se centra la

banda automáticamente

- mantiene centrada la banda durante el lijado

En caso de que la banda se desprenda de la herramienta

(causado casi siempre por bandas de calidad inferior),

- ponga en marcha la herramienta

- ajuste el tornillo E 2 hasta que la banda de lijado

entre con el lado bajo de la herramienta

- utilice una banda nueva si se sigue desprendiendo

• Aspiración de polvo 5

! vacíe la bolsa F con regularidad para una

aspiración optimal del polvo

- cuando use su herramienta con el aspirador, monte el

adaptador para el aspirador G tal como se muestra en

! no utilice la bolsa de polvo/el aspirador al lijar

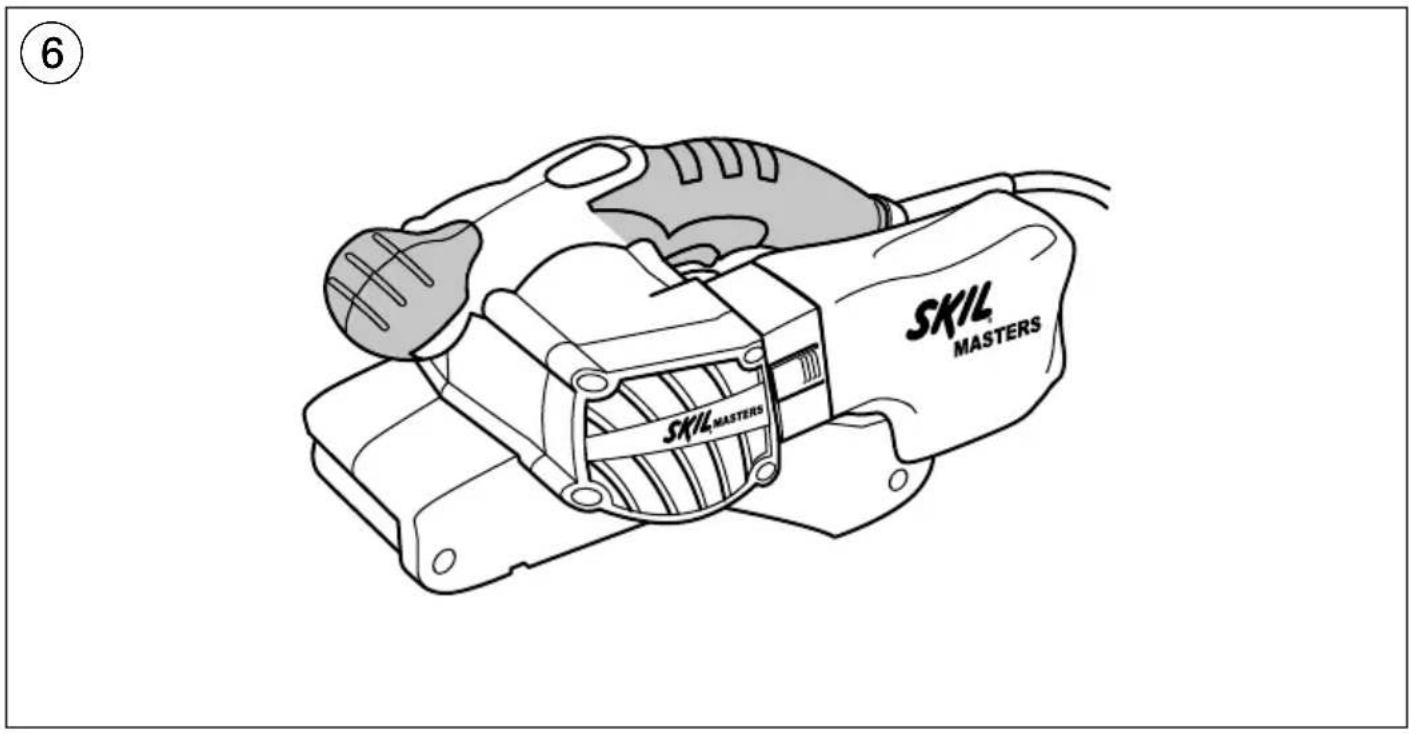

• Sujección y manejo de la herramienta 6

- guie su herramienta paralele a la supercie de trabajo

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris

! no ejerza demasiada presión en la herramienta;

deje que la dimensión de la base haga su trabajo

- no incline su herramienta para evitar marcas de lijado

- mantenga las ranuras de ventilación H 2

CONSEJOS DE APLICACIÓN

• Para los supercies de madera no pintadas es un

movimiento rectilíneo en dirección de la nervadura da un

• Para lijar otro tipo de supercies mueva la herramienta

sobre el material con movimientos ovales

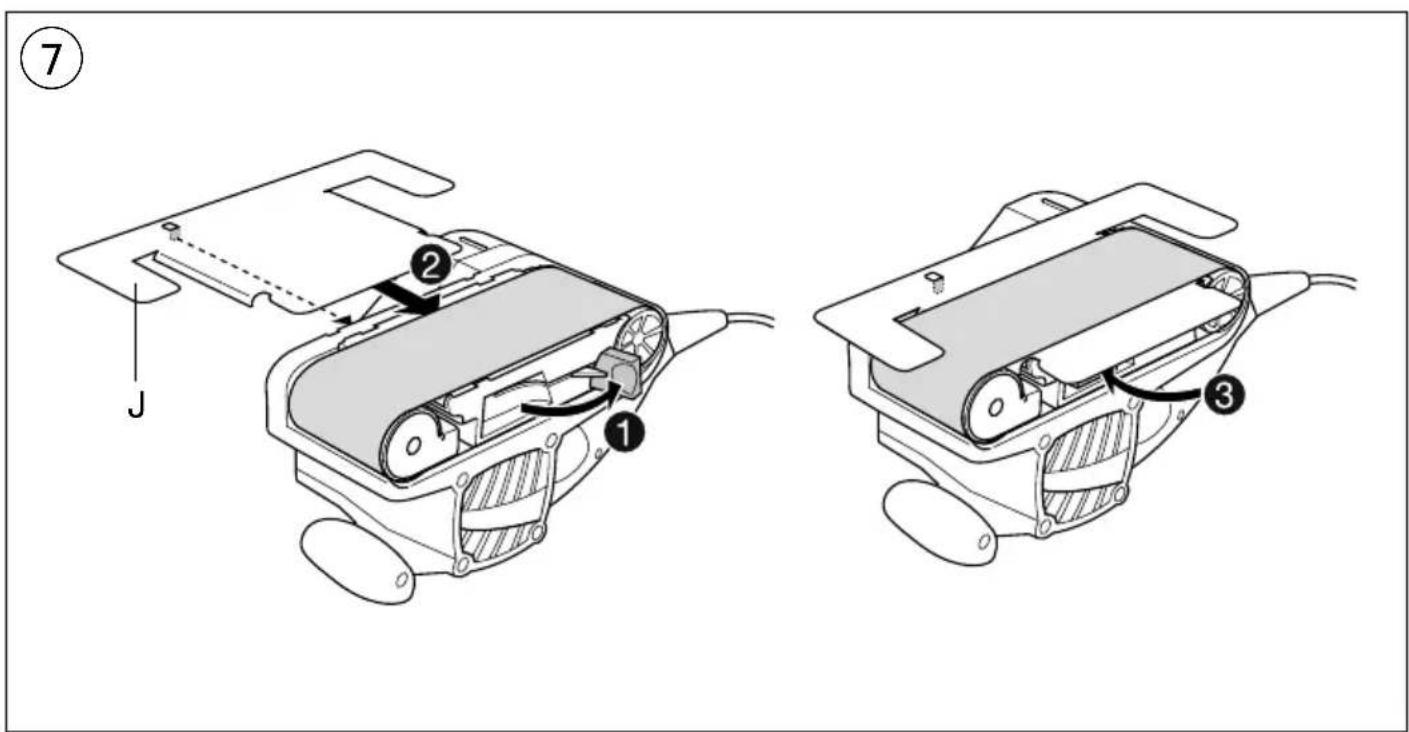

• Monte el marco de lijado J para igualar supercies sin

arañazos ni surcos, y asegúrese de que esté bien sujeto

! el marco de lijado J se calienta durante su uso;

no lo toque hasta que se haya enfriado

• No tratar jamás madera y metal con la misma banda de

MANTENIMIENTO / SERVICIO

• Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación H 2)

- eliminar el polvo adherido con un pincel

! desenchufar la herramienta antes de limpiar

• Si a pesar de los esmerados procesos de fabricación y

control, la herramienta llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para

herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación

de servicio más cercana de SKIL (los nombres así

como el despiece de piezas de la herramienta guran

en www.skilmasters.com)

• No deseche las herramientas eléctricas, los

accesorios y embalajes junto con los residuos

domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2002/96/CE

sobre residuos de aparatos eléctricos y electrónicos y

su aplicación de acuerdo con la legislación nacional,

las herramientas eléctricas cuya vida útil haya llegado

a su n se deberán recoger por separado y trasladar a

una planta de reciclaje que cumpla con las exigencias

- símbolo 8 llamará su atención en caso de necesidad

DECLARACIÓN DE CONFORMIDAD

• Declaramos bajo nuestra sola responsabilidad que el

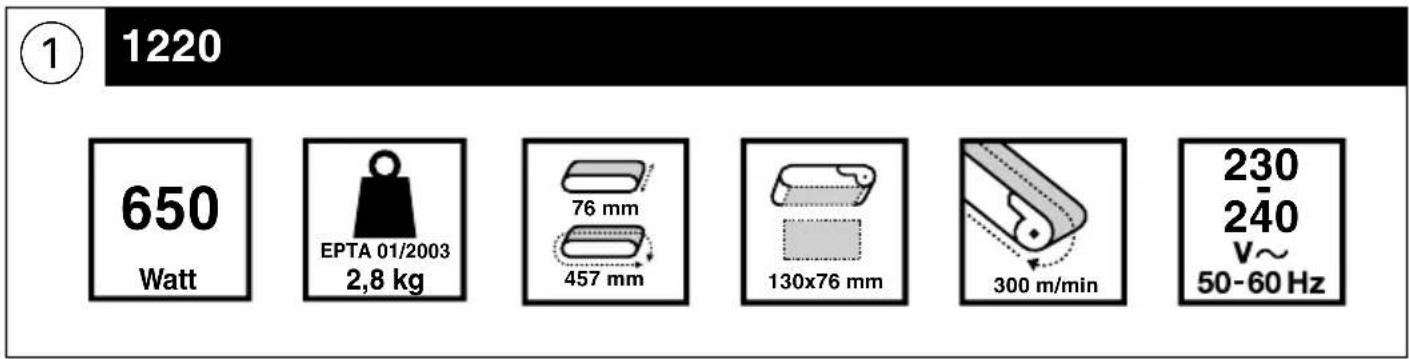

producto descrito bajo “Datos técnicos” está en

conformidad con las normas o documentos normalizados

siguientes: EN 60745, EN 61000, EN 55014, de acuerdo

con las disposiciones en las directivas 2004/108/CE,

2006/42/CE, 2011/65/UE

• Medido según EN 60745 el nivel de la presión acústica

de esta herramienta se eleva a 87 dB(A) y el nivel de la

potencia acústica a 98 dB(A) (desviación estándar: 3

dB), y la vibración a 2,1 m/s² (método brazo-mano;

incertidumbre K = 1,5 m/s²)

• El nivel de emisión de vibraciones ha sido medido según

una prueba estándar proporcionada en EN 60745; puede

utilizarse para comparar una herramienta con otra y

como valoración preliminar de la exposición a las

vibraciones al utilizar la herramienta con las aplicaciones

- al utilizarla para distintas aplicaciones o con accesorios

diferentes o con un mantenimiento deciente, podría

aumentar de forma notable el nivel de exposición

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando

ningún trabajo, se podría reducir el nivel de

exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta y

sus accesorios, manteniendo sus manos

calientes y organizando sus patrones de trabajo

ferramentas eléctricas operadas com corrente de rede (com

cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

superfícies ligadas à terra, como por exemplo

elevado de choques eléctricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à

ferramenta eléctrica aumenta o risco de choques

torcidos aumentam o risco de choques eléctricos.

use um cabo de extensão apropriado para áreas

externas reduz o risco de choques eléctricos.

risco de um choque eléctrico.

eléctrica esteja desligada, antes de conectá la à

eléctrica seja ligada acidentalmente.

tenham lido estas instruções. Ferramentas eléctricas

limpas. Ferramentas de cortes devidamente tratadas,

choque eléctrico no operador)

adaptador para aspirador G como ilustrado

ferramentas eléctricas SKIL

ferramentas eléctricas e electrónicas usadas e a

schimbare de accesoriu
