BEDIENUNGSANLEITUNG 1220 MA SKIL

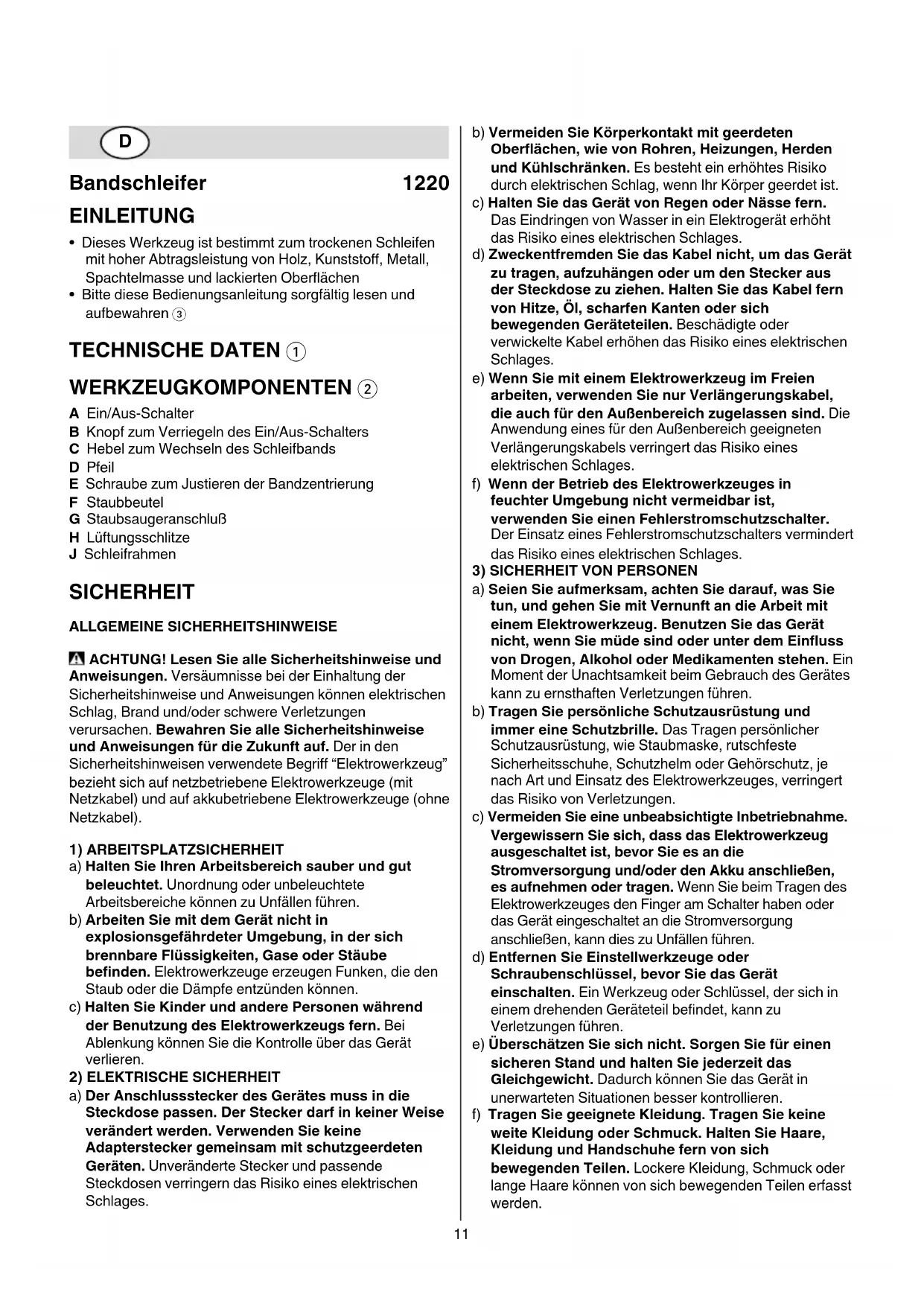

ORIGINALBETRIEBSANLEITUNG

• Dieses Werkzeug ist bestimmt zum trockenen Schleifen

mit hoher Abtragsleistung von Holz, Kunststo, Metall,

Spachtelmasse und lackierten Oberächen

• Bitte diese Bedienungsanleitung sorgfältig lesen und

B Knopf zum Verriegeln des Ein/Aus-Schalters

C Hebel zum Wechseln des Schleifbands

E Schraube zum Justieren der Bandzentrierung

G Staubsaugeranschluß

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die

Stromversorgung und/oder den Akku anschließen,

es aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder

das Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SCHLEIFER

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten vom

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, da das Band mit seinem

eigenen Netzkabel in Berührung kommen kann (ein

Einschneiden eines spannungsführenden Kabels kann

zu einer Spannungsübertragung auf die ungeschützten

Metallteile des Werkzeuges führen und kann so dem

Bediener einen Stromschlag versetzen)

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete

Werkzeuge können auch an 220V betrieben werden)

• Dieses Werkzeug ist für Naßschleifen nicht geeignet

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Beim Schleifen von Metall entstehen Funken; verwenden

Sie den Staubbeutel/die Staubbox/den Staubsauger

nicht und halten Sie andere Personen sowie brennbare

Materialien von Ihrem Arbeitsbereich fern

• Nicht mit dem laufenden Schleifband in Berührung

• Verwenden Sie verschlissene, eingerissene oder stark

zugesetzte Schleifbänder nicht weiter13

• Tragen Sie Schutzhandschuhe, Schutzbrille,

enganliegende Kleidung und Haarschutz (bei langen

• ZiehenSiegrundsätzlichdenNetzstecker,bevorSie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

- das Werkzeug wird durch Druck auf/Loslassen von

Schalter A 2 ein-/ausgeschaltet

! bevor die Schleiffläche das Werkstück berührt,

muß Ihr Werkzeug erst eingeschaltet werden

! vor dem Ausschalten des Werkzeuges sollte

dieses vom Werkstück abgenommen werden

• Arretierung des Schalters für Dauerlauf

- Schalter A 2 drücken

- Knopf B 2 mit Ihrem Daumen drücken

- lösen Sie die Feststellung durch wieder auf Schalter A

2 zu drücken und diese dann loszulassen

• Schleifbandwechsel 4

! Netzstecker ziehen

- Schleifband herausnehmen

- neues Schleifband einlegen mit den Pfeilen an der

Innenseite des Bandes in gleicher Richtung zeigend

wie der Pfeil D auf dem Werkzeug

- Hebel zurückdrücken

! Schleifband rechtzeitig wechseln

! Schleifband nie knicken

• Automatische Bandzentrierung (ABC)

- zentriert das Band beim Einschalten des Werkzeuges

- hält das Band beim Schleifen zentriert

Wenn das Band vom Werkzeug wegläuft (zumeist durch

mangelnde Bandqualität verursacht), sollten Sie

- das Werkzeug einschalten

- Schraube E 2 drehen bis das Schleifband in etwa mit

der Bandeinführseite des Werkzeuges abschließt

- ein neues Band benutzen, wenn das Band immer

noch vom Werkzeug wegläuft

! regelmäßige Entleerung des Staubbeutels F sorgt

für optimale Staubaufnahme

- beim Gebrauch des Werkzeuges mit Staubsauger,

Staubsaugeranschluß G wie dargestellt montieren

! Staubbeutel/Staubsauger nicht verwenden beim

Schleifen von Metall

• Halten und Führen des Werkzeuges 6

- halten Sie Ihr Werkzeug parallel zu der zu

bearbeitenden Oberäche

! Werkzeug beim Arbeiten immer am grauen

! nicht zu viel Druck auf das Werkzeug ausüben;

lassen Sie die Schleiffläche für Sie arbeiten

- verkanten Sie das Werkzeug nicht, damit ungewollte

Schleifspuren vermieden werden

- Lüftungsschlitze H 2 unbedeckt halten

• Für das Abschleifen von unbehandelten Holzoberächen,

bewegen Sie das Werkzeug in geraden Bewegungen

entlang der Maserung

• Zum Schleifen anderer Oberächen das Werkzeug in

ovalen Bewegungen über das Material bewegen

• Zum Ausgleichen von Oberächen ohne Kratzer oder

Nuten den Schleifrahmen J montieren, und darauf

achten, dass er sicher angebracht ist 7

! Schleifrahmen J wird bei Gebrauch heiß; nicht

berühren, bevor er abgekühlt ist

• Nie mit demselben Schleifband Holz und Metall

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze H 2)

- anhaftenden Schleifstaub mit einem Pinsel entfernen

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skilmasters.com)

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol 8 erinnern

KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das unter

“Technische Daten” beschriebene Produkt mit den

folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß

den Bestimmungen der Richtlinien 2004/108/EG,

2006/42/EG, 2011/65/EU

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 87 dB(A) und der

Schalleistungspegel 98 dB(A) (Standardabweichung: 3

dB), und die Vibration 2,1 m/s² (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

TECHNISCHE GEGEVENS 1

2) ELEKTRISCHE VEILIGHEID

• Automatische bandcentrering (ABC)

nakit, ali dolge lase.
