INSTRUKCJA OBSŁUGI 7220 AC SKIL

Szlierkiwielofunkcyjne 7220

• Niniejsze elektronarzędzie przeznaczone jest do

szlifowania na sucho i obróbki końcowej drewna,

powierzchni malowanych, plastiku i kitu

• Narzędzie nie jest przeznaczone do zastosowań

• Przeczytać i zachować niniejszą instrukcję obsługi ③

PARAMETRY TECHNICZNE ①

ELEMENTYNARZĘDZIA②

A Talerz szlierski do szlifowania wielofunkcyjnego

B Talerz szlierski do szlifowania mimośrodowego

C Płyta podstawy do nasadek szlifujących*

E Klucz sześciokątny

F Przełącznik drugiej prędkości

G Końcówka trójkątna

H Nasadka szczelinowa “Louvre”*

J Elastyczna nasadka szlifująca*

L Pokrętło do mocowania nasadek szlifujących*

N Przycisk wyjmowania odpylnika

P Króciec do węża odkurzacza

Q Szczeliny wentylacyjne

* NIEDOSTĘPNA W STANDARDZIE BEZPIECZEŃSTWO OGÓLNEPRZEPISYBEZPIECZEŃSTWA UWAGA!Należyprzeczytaćwszystkiewskazówkii

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należystarannieprzechowywać

wszystkieprzepisyiwskazówkibezpieczeństwadla

dalszego zastosowania. Użyte w poniższym tekście

pojęcie "elektronarzędzie" odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1) BEZPIECZEŃSTWOMIEJSCAPRACY

a) Miejscepracynależyutrzymywaćwczystościi

dobrzeoświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.

b) Nienależypracowaćtymnarzędziemwotoczeniu

zagrożonymwybuchem,wktórymznajdująsięnp.

łatwopalneciecze,gazylubpyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzietrzymaćpodczaspracyzdaleka

oddzieciiinnychosób. Przy nieuwadze można

stracić kontrolę nad narzędziem.

2) BEZPIECZEŃSTWOELEKTRYCZNE

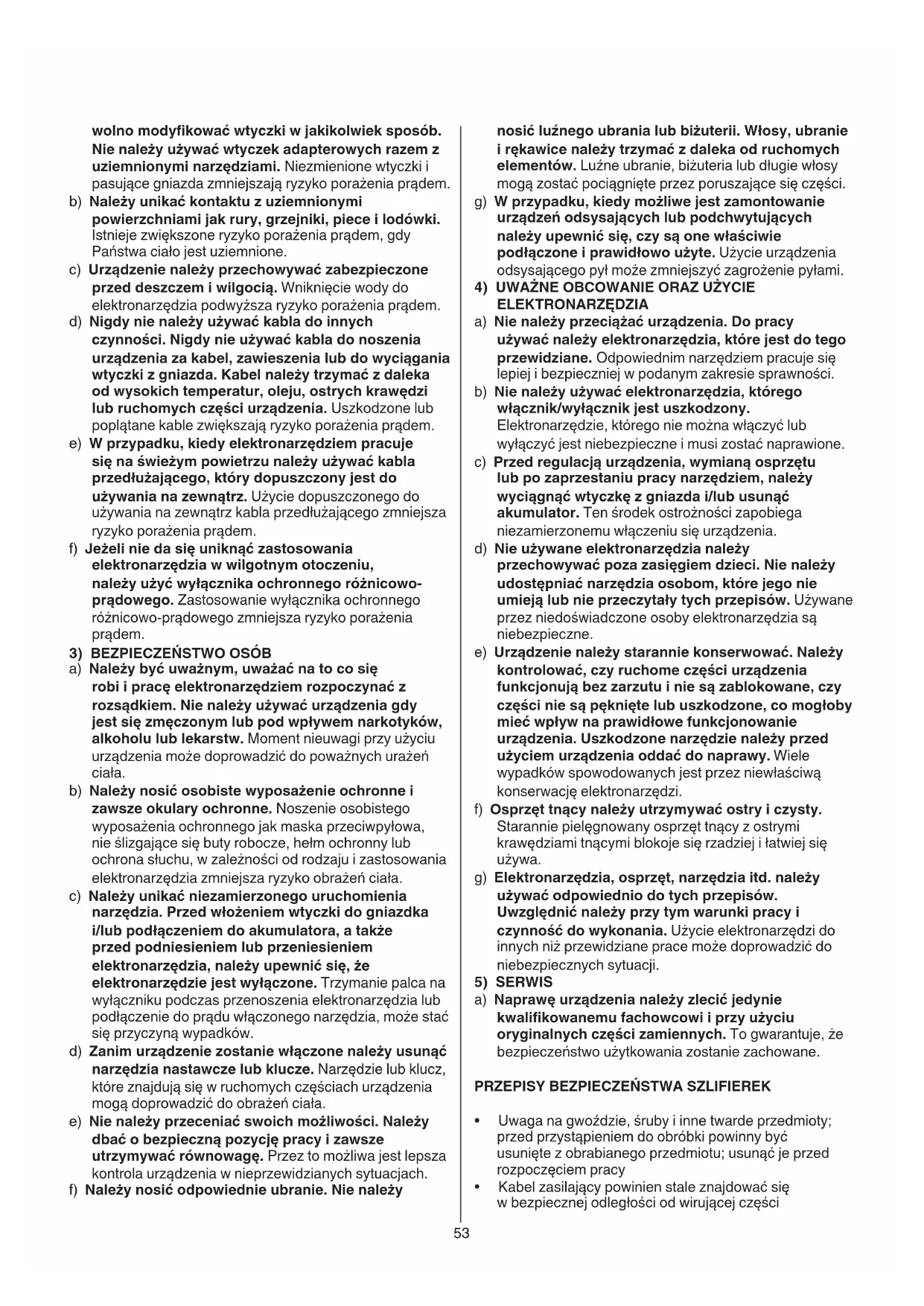

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie53

wolnomodykowaćwtyczkiwjakikolwieksposób.

Nienależyużywaćwtyczekadapterowychrazemz

uziemnionyminarzędziami.Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należyunikaćkontaktuzuziemnionymi

powierzchniami jak rury, grzejniki, piece i lodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenienależyprzechowywaćzabezpieczone

przeddeszczemiwilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdynienależyużywaćkabladoinnych

czynności.Nigdynieużywaćkabladonoszenia

urządzeniazakabel,zawieszenialubdowyciągania

wtyczkizgniazda.Kabelnależytrzymaćzdaleka

odwysokichtemperatur,oleju,ostrychkrawędzi

lubruchomychczęściurządzenia.Uszkodzone lub

poplątane kable zwiększają ryzyko porażenia prądem.

e) Wprzypadku,kiedyelektronarzędziempracuje

sięnaświeżympowietrzunależyużywaćkabla

przedłużającego,którydopuszczonyjestdo

używanianazewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeliniedasięuniknąćzastosowania

elektronarzędziawwilgotnymotoczeniu,

należyużyćwyłącznikaochronnegoróżnicowo-

prądowego. Zastosowanie wyłącznika ochronnego

różnicowo-prądowego zmniejsza ryzyko porażenia

3) BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosię

robiipracęelektronarzędziemrozpoczynaćz

rozsądkiem.Nienależyużywaćurządzeniagdy

jestsięzmęczonymlubpodwpływemnarkotyków,

alkoholulublekarstw. Moment nieuwagi przy użyciu

urządzenia może doprowadzić do poważnych urażeń

b) Należynosićosobistewyposażenieochronnei

zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa,

nie ślizgające się buty robocze, hełm ochronny lub

ochrona słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należyunikaćniezamierzonegouruchomienia

narzędzia.Przedwłożeniemwtyczkidogniazdka

i/lubpodłączeniemdoakumulatora,atakże

przedpodniesieniemlubprzeniesieniem

elektronarzędzia,należyupewnićsię,że

elektronarzędziejestwyłączone. Trzymanie palca na

wyłączniku podczas przenoszenia elektronarzędzia lub

podłączenie do prądu włączonego narzędzia, może stać

się przyczyną wypadków.

d) Zanimurządzeniezostaniewłączonenależyusunąć

narzędzianastawczelubklucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nienależyprzeceniaćswoichmożliwości.Należy

dbaćobezpiecznąpozycjępracyizawsze

utrzymywaćrównowagę.Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należynosićodpowiednieubranie.Nienależy

nosićluźnegoubranialubbiżuterii.Włosy,ubranie

irękawicenależytrzymaćzdalekaodruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) Wprzypadku,kiedymożliwejestzamontowanie

urządzeńodsysającychlubpodchwytujących

należyupewnićsię,czysąonewłaściwie

podłączoneiprawidłowoużyte. Użycie urządzenia

odsysającego pył może zmniejszyć zagrożenie pyłami.

4) UWAŻNEOBCOWANIEORAZUŻYCIE

a) Nienależyprzeciążaćurządzenia.Dopracy

używaćnależyelektronarzędzia,którejestdotego

przewidziane. Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nienależyużywaćelektronarzędzia,którego

włącznik/wyłącznikjestuszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przedregulacjąurządzenia,wymianąosprzętu

lubpozaprzestaniupracynarzędziem,należy

wyciągnąćwtyczkęzgniazdai/lubusunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nieużywaneelektronarzędzianależy

przechowywaćpozazasięgiemdzieci.Nienależy

udostępniaćnarzędziaosobom,którejegonie

umiejąlubnieprzeczytałytychprzepisów. Używane

przez niedoświadczone osoby elektronarzędzia są

e) Urządzenienależystaranniekonserwować.Należy

kontrolować,czyruchomeczęściurządzenia

funkcjonująbezzarzutuiniesązablokowane,czy

częściniesąpękniętelubuszkodzone,comogłoby

miećwpływnaprawidłowefunkcjonowanie

urządzenia.Uszkodzonenarzędzienależyprzed

użyciemurządzeniaoddaćdonaprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

f) Osprzęttnącynależyutrzymywaćostryiczysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

g) Elektronarzędzia,osprzęt,narzędziaitd.należy

używaćodpowiedniodotychprzepisów.

Uwzględnićnależyprzytymwarunkipracyi

czynnośćdowykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

a) Naprawęurządzenianależyzlecićjedynie

kwalikowanemufachowcowiiprzyużyciu

oryginalnychczęścizamiennych. To gwarantuje, że

bezpieczeństwo użytkowania zostanie zachowane.

PRZEPISYBEZPIECZEŃSTWASZLIFIEREK

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być

usunięte z obrabianego przedmiotu; usunąć je przed

• Kabel zasilający powinien stale znajdować się

w bezpiecznej odległości od wirującej części54

elektronarzędzia; kabel zasilający zawsze prowadzić z

tyłu elektronarzędzia

• Należyzabezpieczyćmiejsceprzeznaczone

do zszycia (miejsce przeznaczone do zszycia

umieszczone w zaciskach lub imadle jest utrzymywane

w miejscu bezpieczniej niż w ręku)

• Przed pozostawieniem elektronarzędzia należy

odłączyć zasilanie elektryczne i odczekać do

całkowitego zatrzymania się wrzeciona

• W przypadku korzystania z kabla przedłużającego

należy zwrócić uwagę, aby był maksymalnie nawinięty

na bęben oraz był przystosowany do przewodzenia

prądu o natężeniu przynajmniej 16 A

• W przypadku wadliwego działnia mechanicznych

lub elektrycznych elementów urządzenia, należy

bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z oryginalnego

wyposażenia dodatkowego

• Narzędzie nie powinny używać dzieci poniżej 16 roku

• Poziom hałasu podczas pracy może przekraczać 85

dB(A); używać nauszniki do ochrony słuchu

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

• Pod żadnym pozorem nie wolno korzystać z narzędzia

z uszkodzonym przewodem; zleć jego wymianę

wykwalikowanej osobie

• Każdorazowo należy sprawdzać, czy napięcie zasilania

jest zgodne z napięciem podanym na tabliczce

znamionowej urządzenia (narzędzia na napięcie

znamionowe 230V lub 240V zasilać można także

• Elektronarzędzie nie jest przystosowane do szlifowania

• Nienależyobrabiaćmateriałuzawierającego

azbest (azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały

i metal może być szkodliwy (kontakt z nim lub

wdychanie takiego pyłu może powodować reakcje

alergiczne i/lub niewydolność oddechową u operatora

lub osób towarzyszących); należyzakładaćmaskę

przeciwpyłowąipracowaćzurządzeniem

odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasykowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należyzakładaćmaskęprzeciwpyłowąipracować

zurządzeniemodsysającympył,jeżelimożnaje

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału

• Przy szlifowaniu metalu występuje iskrzenie; nie wolno

wtedy korzystać z odpylnika/odkurzacza a z obszaru

pracy należy usunąć wszelkie materiały palne i zabronić

tam wstępu osobom trzecim

• Nie wolno dotykać poruszającego się papieru ściernego

• Nie należy korzystać ze zużytychł podartych albo mocno

zapchanych papierów ściernych

• Do pracy należy nosić rękawice ochronne, okulary

ochronne, dopasowane ubranie, oraz nakrycie głowy (w

przypadku długich włosów)

• Przedprzystąpieniemdowykonywania

jakichkolwiekczynnościprzynarzędziu,wczasie

przerwwpracyjakrównieżpojejzakończeniu

wyjąćwtyczkęzgniazdasieciowego

• Talerz szlierski

- elektronarzędzie w żadnym wypadku nie powinno

być uruchamiane bez zamontowanego talerza

szlierskiego A lub B, lub płyty podstawy C

- stosować odpowiedni talerz szlierski w zależności od

rodzaju zastosowania (patrz Wskazówki użytkowania)

! uszkodzonytalerzszlierskinatychmiast

• Wymiana talerzy szlierskich ④

- zdjąć arkusz ścierny VELCRO (“narzepę”)

- odkręć śrubę talerza D kluczem sześciokątnym E

- zamontuj talerz szlierski A lub B zgodnie z rysunkiem

- w razie konieczność powierzchnię talerza

szlierskiego wcześniej oczyścić

- dokręć śrubę talerza D kluczem sześciokątnym E

! przytrzymajmocnotalerzszlierskipodczas

luzowania/dokręcaniaśrubytalerzaD

! przedprzystąpieniemdowymianytalerza

szlierskiegowyjąćwtykzgniazdasieciowego

! śrubatalerzaDnagrzewasiępodczaspracy

narzędzia;nienależyjejdotykaćprzed

• Mocowanie papieru ściernego ⑤

! wyjąćwtykzgniazdasieciowego

- założyć papier ścierny VELCRO (“narzepę”), jak

! w przypadku wykorzystywania odsysania

mocowanepapieryściernepowinnyposiadać

! rozmieszczenieotworówwpapierzepowinnobyć

zgodnezpołożeniemodpowiednichotworóww

płycieszlierskiejelektronarzędzia

! zużytepapieryściernenatychmiastwymienić

! podczaskorzystaniazelektronarzędziacałą

jegopowierzchniaszlierskąmusibyćpokryta

• Przełącznik drugiej prędkości ⑥

- uruchomić elektronarzędzie przesuwając włącznik/

wyłącznik F ② do przodu/do tyłu (3 prędkości)

- ustaw w pozycji 1 dla dokładnego szlifowania

(podczas pracy z końcówką trójkątną G lub do pracy

ze specjalnymi nasadkami szlifującymi H, J lub K)

- ustaw w pozycji 2 dla szybkiego szlifowania

! przedprzystawieniemtaśmyściernejdo

powierzchniobrabianegoprzedmiotunależy

uprzedniouruchomićelektronarzędzie

! przedwyłączeniemnarzędzianależyunieśćje

ponadobrabianyprzedmiot

• Mocowanie nasadek specjalnych (nienależydo

standardowegowyposażenia) ⑦

- zamocuj płytę podstawy C (analogicznie do

mocowania talerzy szlierskich)

- zamocuj nasadkę H, J lub K na płycie podstawy C

i dokręć ją, obracając pokrętło L zgodnie z ruchem55

- założyć odpowiedni arkusz VELCRO na nasadkę

- usuń nasadki lub zmień ich pozycję poprzez

obracanie pokrętła L w kierunku przeciwnym do ruchu

- 5 pozycje szlifowania

- w celu zapewnienia optymalnego odpylania należy

regularnie opróżniać odpylnika M W celu stosowania odkurzacza zewnętrznego

- wyjąć odpylnik M przesuwając przycisk N w lewo,

należy przytrzymać go w tej pozycji do momentu

umieszczenia odpylnika z powrotem na miejscu

- wąż odkurzacza przyłączyć do króćca P

! nieużywaćodpylnika/odkurzaczaprzy

• Utrzymywanie i prowadzenie narzędzia ⑨

- elektronarzędzie prowadzić równolegle do

powierzchni obrabianego przedmiotu

! niewywieraćzbytdużegonaciskuna

elektronarzędzie;pozwólmymaszyniepracować

- nie należy przechylać elektronarzędział dzięki czernu

unikniemy wyszlifowywania niepożądanych zagłębień

! podczaspracyzawszetrzymaćnarzędzieza

uchwyt(y) ograniczone szarym kolorem

- szczeliny wentylacyjne Q ② powinny być odkryte

WSKAZÓWKIUŻYTKOWANIA

• Używaj narzędzia z ustawioną przystawką delta do

przodu, przy pracach w wąskich i trudnodostępnych

• Używaj narzędzia płaską stroną przystawki do przodu,

przy pracy na długich i płaskich powierzchniach ⑪

• Do szlifowania materiału krzywoliniowego oraz do

szlifowania z usuwaniem dużej ilości materiału z

powierzchni użyj elektronarzędzia z talerzem szlierskim

• Do szlifowania miejsc trudnodostępnych należy

korzystać z nasadek specjalnych ⑫

• Nasadka giętka jest przeznaczona do

- zaokrąglania krawędzi ⑬a

- wszelkich zaokrąglonych krawędzi o maksymalnym

• Jeżeli końcówka trójkątna G podkładki piankowej jest

zużyta lub zniszczona, można przedłużyć okres jej

użytkowania poprzez zdarcie jej, obrócenie o 120° i

ponowne umocowanie (dotyczy to również trójkątnego

papieru ściernego) ⑭

• Nie należy nigdy korzystać z tego samego papieru do

szlifowania drewna i metalu

• Zalecane granulacje papierów

gruba - do usuwania farb;do szlifowania

skrajnie nieobrobionych powierzchni

średnia - do oszlifowywania powierzchni

drobna - do szlifowania powierzchni

drewnianych;do oszlifowywania

drewna nieobrabianego;do

wygładzania powierzchni pokrytych

starą powłoką malarską

• W przypadku obróbki powierzchni surowej należy

stosować różne granulacje papierów:

- należy rozpoczynać od granulacji grubej lub średniej

- zakończyć obróbkę stosując papiery o granulacji

• Więcej wskazówek można znaleźć pod adresem

KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych

- usunąć nagromadzony pył posugując się szczotką

! przedprzystąpieniemdoczyszczenianależy

wyjąćwtykzgniazdasieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej

kontroli produkcyjnej ulegnie kiedykolwiek awarii,

naprawę powinien przeprowadzić autoryzowany serwis

elektronarzędzi rmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu

usługowego SKIL (adresy oraz diagram serwisowy

narzędzenia znajdują się na stronach www.skil.com)

• Niewyrzucajelektronarzędzi,akcesoriówi

opakowania wraz z odpadami z gospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2002/96/WE w

sprawie zużytego sprzętu elektrotechnicznego

i elektronicznego oraz dostosowaniem jej do

prawa krajowego, zużyte elektronarzędzia należy

posegregować i zutylizować w sposób przyjazny dla

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol ⑮ przypomni Ci

DEKLARACJAZGODNOŚCI

• Niniejszym oświadczamy ponosząc osobistą

odpowiedzialność, że produkt wykonany jest

zgodnie z następującymi normami i dokumentami

normalizującymi: EN 60745, EN 61000, EN 55014,

z godnie z wytycznymi 2004/108/EU, 2006/42/EU,

• Dokumentacja techniczna: SKIL Europe BV (PT-SEU/

• Pomiarów dokonano zgodnie z normą EN 60745

ciśnienie akustyczne narzędzia wynosi 75 dB(A) zaś

poziom mocy akustycznej 86 dB(A) (poziom odchylenie:56

3 dB), zaś wibracje 10,7 m/s² (metoda dłoń-ręka; błąd

pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z

testem standaryzowanym podanym w EN 60745; może

służyć do porównania jednego narzędzia z innym i

jako ocena wstępna narażenia na wibracje w trakcie

używania narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należychronićsięprzedskutkamiwibracji

przezkonserwacjęnarzędziaijegoakcesoriów,

zakładanierękawiciwłaściwąorganizacjępracy

Многофункциональная 7220

• Odsávanie prachu ⑧
