82B1000 - Воздуходувка Cramer - Бесплатное руководство пользователя

Тип продукта	Беспроводной воздуходувка
Бренд	Крамер
Модель	82B1000
Двигатель	82 В постоянного тока
Объем воздуха	16,9 м³/мин
Скорость воздуха	240 км/ч
Вес (без аккумулятора)	2,1 кг
Уровень звукового давления	88 дБ(А)
Уровень звуковой мощности	102 дБ(А)
Вибрация	< 2,5 м/с²
Совместимый аккумулятор	82VH1000
Конструкция	Двойная изоляция
Регулировка скорости	Плавный рычаг и регулируемый курок
Устройство безопасности	Блокировка шнура питания
В комплекте	Передняя трубка, задняя трубка, портативный аккумулятор, зарядное устройство, ремень
Питание	Перезаряжаемый аккумулятор 82 В
Время работы	Зависит от аккумулятора (не указано)
Очистка	Мягкая влажная ткань, без растворителей
Хранение	Сухое место, недоступное для детей
Ремонтопригодность	Только оригинальные детали, авторизованный центр для шнура
Гарантия	Не указана

Часто задаваемые вопросы - 82B1000 Cramer

Как собрать трубки воздуходувки?

Совместите паз задней трубки с выступом корпуса вентилятора, нажмите до щелчка, затем поверните для фиксации. Затем подсоедините переднюю трубку, поворачивая по часовой стрелке.

Какой тип аккумулятора использовать с воздуходувкой Cramer 82B1000?

Используйте исключительно портативный аккумулятор Cramer модели 82VH1000, совместимый с напряжением 82 В постоянного тока.

Как зарядить портативный аккумулятор?

Подключите шнур питания зарядного устройства к разъему на задней панели зарядного устройства, затем подключите зарядное устройство к розетке. Вилка должна быть вставлена полностью и повернута по часовой стрелке до щелчка.

Как отрегулировать ремень для удобного использования?

Отрегулируйте лямки ремня до нужной длины, затем отрегулируйте грудной ремень. Потяните концы вниз, чтобы затянуть, поднимите зажимы регуляторов, чтобы ослабить.

Какие меры предосторожности необходимо соблюдать?

Всегда носите защитные очки с боковыми экранами (ANSI Z87.1) и средства защиты органов слуха. Снимайте аккумулятор перед любой настройкой или чисткой. Не используйте нерекомендованные аксессуары.

Как включить и выключить воздуходувку?

Нажмите на курок выключателя для запуска. Для регулировки скорости поверните рычаг управления по часовой стрелке для увеличения, против часовой для уменьшения. Если скорость снижена до минимума, устройство выключается.

Что делать, если воздуходувка не запускается?

Проверьте, что аккумулятор вставлен и заряжен. Убедитесь, что вилка шнура надежно подключена. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

Как чистить и обслуживать воздуходувку?

Отключите инструмент. Смахните или сдуйте пыль с вентиляционных отверстий. Протрите корпус мягкой влажной тканью. Никогда не используйте растворители или сильные моющие средства.

Где хранить воздуходувку после использования?

Храните в сухом, хорошо проветриваемом месте, недоступном для детей. Избегайте коррозионных агентов, таких как садовые химикаты.

Можно ли использовать удлинитель?

Да, сначала закрепите удлинитель на корпусе инструмента с помощью устройства блокировки шнура, затем подключите его к разъему питания на задней панели воздуходувки. Поверните вилку по часовой стрелке для фиксации.

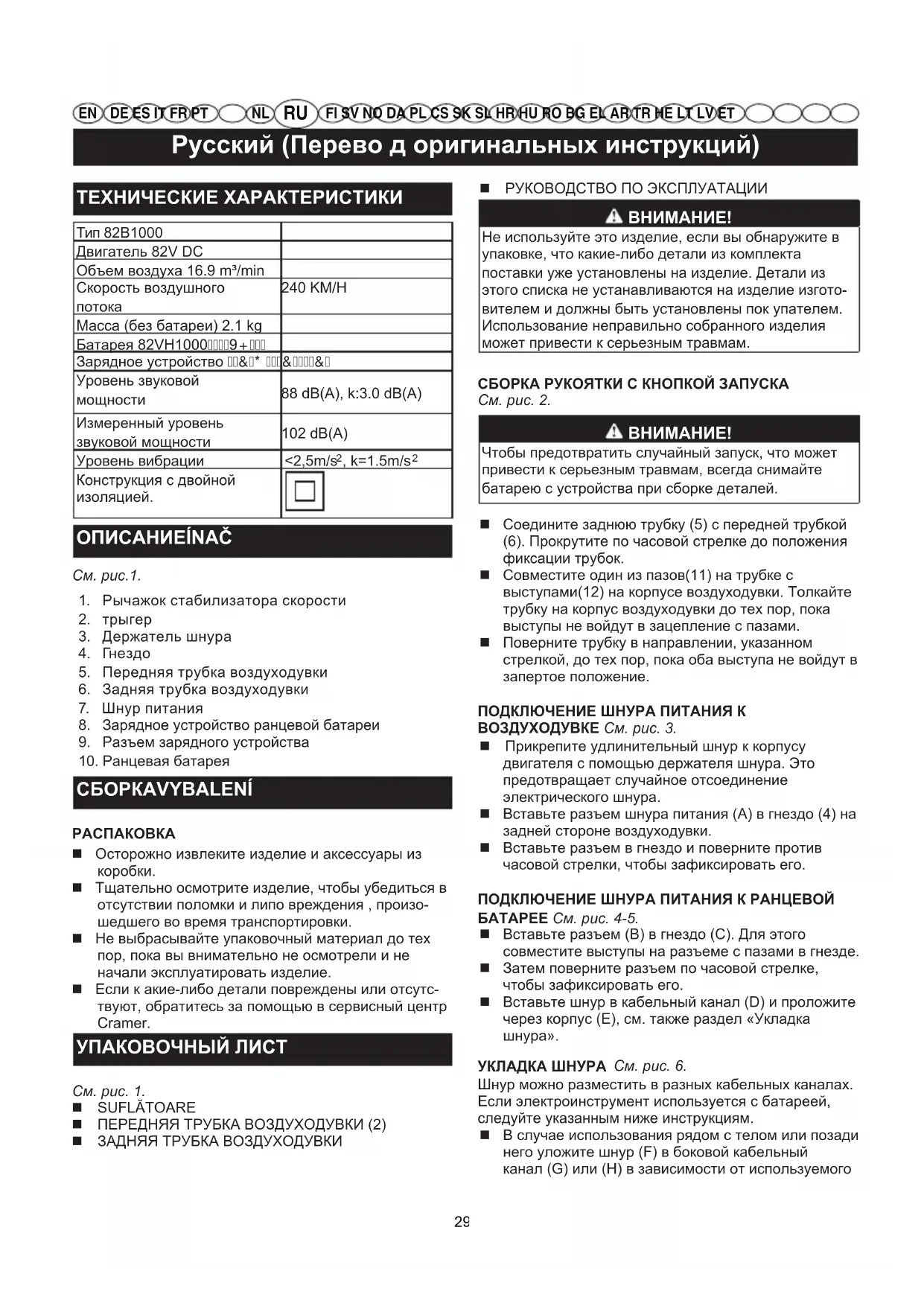

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 82B1000 Cramer

Русский (Перево д оригинальных инструкций)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип 82В1000
Двигатель 82V DC
Объем воздуха 16.9 m^3/min
Скорость воздушного потока	240 KM/H
Масса (без батареи) 2.1 kg
Батарея 82VH1000 ^### 9+
Зарядное устройство ^### & ^*	&
Уровень звуковой мощности	88 dB(A), k:3.0 dB(A)
Измеренный уровень звуковой мощности	102 dB(A)
Уровень вибрации	<2,5m/ s^2 , k=1.5m/ s^2
Конструкция с двойной изоляцией.

ОПИСАНИЕІНАČ

См. рус.1.

1. Рычажок стабилизатора скорости
2. трыгер
3. Держатель шнура
4. Гнездо
5. Передняя трубка воздуходувки
6. Задняя трубка воздуходувки
7. Шнур питания
8. Зарядное устройство ранцевой батареи
9. Разъем зарядного устройства
10. Ранцевая батарея

СБОРКАVYBALENÍ

РАСПАКОВКА

■ Осторожно извлеките изделие и аксессуары из коробки.
■ Тщательно осмотрите изделие, чтобы убедиться в отсутствии поломки и лицо вреждения , произо- шедшего во время транспортировки.
- Не выбрасывайте упаковочный материал до тех пор, пока вы внимательно не осмотрели и не начали эксплуатировать изделие.
■ Если к акие-либо детали повреждены или отсутствуют, обратитесь за помощью в сервисный центр Cramer.

УПАКОВОЧНЫЙ ЛИСТ

См. рус. 1.

■ SUFLĂTOARE
■ ПЕРЕДНЯЯ ТРУБКА ВОЗДУХОДУВКИ (2)
■ ЗАДНЯЯ ТРУБКА ВОЗДУХОДУВКИ

■ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

Не используйте это изделие, если вы обнаружите в упаковке, что какие-либо детали из комплекта поставки уже установлены на изделие. Детали из этого списка не устанавливаются на изделие изготовителем и должны быть установлены пок упателем. Использование неправильно собранного изделия может привести к серьезным травмам.

СБОРКА РУКОЯТКИ С КНОПКОЙ ЗАПУСКА См. рис. 2.

ВНИМАНИЕ!

Чтобы предотвратить случайный запуск, что может привести к серьезным травмам, всегда снимайте батарею с устройства при сборке деталей.

■ Соедините заднюю трубку (5) с передней трубкой (6). Прокрутите по часовой стрелке до положения фиксации трубок.
■ Совместите один из пазов(11) на трубке с выступами(12) на корпусе воздуходувки. Толкайте трубку на корпус воздуходувки до тех пор, пока выступы не войдут в зацепление с пазами.
■ Поверните трубку в направлении, указанном стрелкой, до тех пор, пока оба выступа не войдут в запертое положение.

ПОДКЛЮЧЕНИЕ ШНУРА ПИТАНИЯ К ВОЗДУХОДУВКЕ См. рис. 3.

Прикрепите удлинительный шнур к корпусу двигателя с помощью держателя шнура. Это предотвращает случайное отсоединение электрического шнура.
Вставьте разъем шнура питания (A) в гнездо (4) на задней стороне воздуходувки.
Вставьте разъем в гнездо и поверните против часовой стрелки, чтобы зафиксировать его.

ПОДКЛЮЧЕНИЕ ШНУРА ПИТАНИЯ К РАНЦЕВОЙ БАТАРЕЕ См. рис. 4-5.

■ Вставьте разъем (В) в гнездо (С). Для этого совместите выступы на разъеме с пазами в гнезде.
■ Затем поверните разъем по часовой стрелке, чтобы зафиксировать его.
Вставьте шнур в кабельный канал (D) и проложите через корпус (E), см. также раздел «Укладка шнура».

УКЛАДКА ШНУРА См. рис. 6.

Шнур можно разместить в разных кабельных каналах. Если электроинструмент используется с батареей, следуйте указанным ниже инструкциям.

В случае использования рядом с телом или позади него уложите шнур (F) в боковой кабельный канал (G) или (H) в зависимости от используемого

Русский (Перево д оригинальных инструкций)

инструмента и закрепить его.

ПРИМЕЧАНИЕ. Шнур должен выходить с той стороны, с которой находится электроинструмент.

ВНИМАНИЕ!

Чтобы уменьшить риск получения травмы, никогда не укладывайте кабель по диагонали, иначе он может зацепиться.

ЗАРЯДКА РАНЦЕВОЙ БАТАРЕИ См. рис. 7.

Вставьте разъем шнура питания (A) в гнездо (9) на зарядном устройстве.
Вставьте разъем шнура питания в гнездо и поверните против часовой стрелки, чтобы зафиксировать его.
■ Подключения разъема зарядного устройства к источнику питания.

ВНИМАНИЕ!

Перед установкой или отсоединением трубок, чтобы предотвратить серьезные травмы, необходимо убедиться, что переключатель находится в положении ВЫКЛ., устройство отключено от источника питания, а рабочие колеса полностью остановились.

ВНИМАНИЕ!

Не пытайтесь модифицировать инструмент или сделать аксессуары, не рекомендованные для использования с данным инструментом. Любое такое изменение или модификация является нарушением правил эксплуатации и может привести к опасной сит уации, ведущей к возможным серьезным травмам.

РЕГУЛИРОВКА ПРИВЯЗНОГО РЕМНЯ См. рис. 9.

Для облегчения работы необходимо хорошо отрегулировать ранцевую воздуходувку и привязной ремень. Отрегулируйте привязной ремень, чтобы он сидел удобно. Отрегулируйте боковые лямки так, чтобы вес равномерно распределялся на плечах

a. После того как воздуходувка будет правильно сидеть на спине, потяните концы лямок вниз, чтобы затянуть привязной ремень.
b. Поднимайте язычки пряжек, чтобы ослабить лямки.
с. Закройте быстроразъемную защелку, соединив две ее части.
d. Нажмите на фиксаторы, чтобы открыть быстроразъемную защелку.

НАДЕВАНИЕ НАГРУДНОЙ ЛЯМКИ.

■ Отрегулируйте длину лямок привязного ремня (1).
■ Отрегулируйте длину нагрудной лямки (2) и застегните ее.

СНЯТИЕ ПРИВЯЗНОГО РЕМНЯ

Расстегните быстроразъемные защелки на лямках.
■ Ослабьте ремни, сдвинув пряжки вверх, и снимите воздуходувку.

ВНИМАНИЕ!

Ранцевую воздуходувку необходимо быстро снимать при возникновении опасности. Необходимо расстегнуть нагрудную лямку, прежде чем положить ранцевую воздуходувку на землю.

ЭК СПЛУАТАЦИЯ

ВНИМАНИЕ!

Овладев зарядным устройством, не теряйте бдительности. Помните, что достаточно секунды невнимания, чтобы получить тяжелую травму.

ВНИМАНИЕ!

Всегда надевайте защитные очки с боковыми щитками, обеспечивающие защиту в соответствии с EN 166, а также устройства защиты слуха. Несоблюдение этого правила может привести к попаданию летящего мусора в глаза и прочим серьезным травмам.

ВНИМАНИЕ!

Не используйте насадки или устройства, не рекомендованные производителем этого изделия. Использование нерекомендованных насадок или аксессуаров может привести к серьезным травмам. Перед каждым использованием внимательно осмотрите все изделие на предмет поврежденных, отсутствующих или незакрепленных деталей, таких как винты, гайки, болты, крышки и т. д. Надежно затяните все крепежные детали и крышки и не эксплуатируйте это изделие, пока не будут установлены новые детали взамен отсутствующих или поврежденных.

ЗАПУСК/ОСТАНОВКА ВОЗДУХОДУВКИ См. рис. 8.

Перед пуском убедитесь, что воздуходувка находится в исправном состоянии, гарантирующем безопасную работу.

■ Нажмите кнопку запуска, чтобы запустить устройство.
- Чтобы изменить скорость, плавно нажимайте или отпускайте кнопку запуска, чтобы увеличить или уменьшить скорость.

ВНИМАНИЕ!

Русский (Перево д оригинальных инструкций)

Всегда отсоединяйте устройство от батареи при сборке деталей, регулировке, очистке, или когда изделие не используется. Извлечение батареи необходимо для предотвращения случайного запуска, в результате которого оператор может получить серьезные травмы.

ВНИМАНИЕ!

Во избежание серьезных травм всегда носите защитные очки во время эксплуатации данного устройства. Носите противопылевую маску в пыльных местах.

ВНИМАНИЕ!

Для предотвращения серьезных травм или повреждения устройства перед началом работы убедитесь, что трубка воздуховуки на своем месте.

РЫЧАЖОК СТАБИЛИЗАТОРА СКОРОСТИ

См. рус. 8.

Воздуходувка снабжена функцией стабилизатора скорости.

Прочитайте и уясните, как используется рычажок стабилизатора скорости.

■ Нажмите на кнопку запуска, чтобы запустить устройство.
■ После запуска сдвиньте рычажок по часовой стрелке, чтобы повысить скорость. Это позволяет установить необходимую скорость.
■ Для снижения скорости сдвиньте рычажок против часовой стрелки.

ПРИМЕЧАНИЕ. Если продолжить снижение скорости, устройство выключится, и необходимо будет повторить первый шаг.

ОБРАЩЕНИЕ С ВОЗДУХОДУВКОЙ См. рис. 10.

Оператор носит специальную одежду, такую как специальные ботинки, защитные очки, наушники/ устройства защиты органов слуха, перчатки, длинные брюки и рубашка с длинным рукавом.

Ранцевой воздуходувкой можно управлять одной рукой.

Пользователь может носить ее, держа рычаг управления левой или правой рукой.

Во время работы двигайтесь не спеша. Всегда проверяйте выходное отверстие сопла.

ВНИМАНИЕ!

Во избежание серьезных травм не носите просторную одежду или такие предметы как шарфы, ленты, цепочки, галстуки и т. п., которые могут затянуться в воздухозаборное отверстие. Чтобы длинные вол осы не затянулись в вентиляционные отверстия, уберите их назад и закрепите.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

■ Перед запуском устройства проверьте, что оно не направлено на какого-либо человека или на сыпучий мусор.
■ Убедитесь, что устройство находится в хорошем рабочем состоянии. Убедитесь, что трубки и защитные устройства находятся на месте и надежно закреплены.
■ Для снижения риска потери слуха от шума носите средства защиты.
Используйте электроинструмент только в рабочее время, а не рано утром или поздно вечером, когда это может мешать окружающим. Следуйте местным постановлениям относительно рабочего времени. Обычные рекомендации: с 9:00 до 17:00 с понедельника по субботу.
- Чтобы снизить уровень шума, ограничьте количество единиц оборудования, используемых одновременно.
- Чтобы снизить уровень шума, эксплуатируйте воздуходувку при минимально возможной скорости.
- Используйте грабли и метлы, чтобы убрать остатки, прежде чем сдувать.
Экономьте воду, используя воздуходувку вместо шлангов для многих работ на газоне и саду, в том числе в таких местах как сточные желоба, перегородки, внутренние дворики, решетки, балконы и клумбы.
■ При уборке мусора следите за тем, чтобы поблизости не было детей, животных, открытых окон или автомобилей.

ВОЗДУХОЗАБОРНИКИ

Никогда не закрывайте воздухозаборники. Не допускайте попадания в них обрезков и мусора. Они всегда должны быть чистыми для обеспечения нормального охлаждения двигателя.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Крепко держите воздуходувку. Водите из стороны в сторону, держа сопло на несколько сантиметров над землей или полом. М едленно продвигайте устройство, сохраняя накопленный мусор перед собой. Большинство операций с воздухом лучше выполняются для низких скоростях, а не на высоких. Высокие скорости предпочтител бней для перемещения тяжелых предметов, таких как крупный мусор или гравий.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЛОПАСТЕЙ

ВНИМАНИЕ!

Всегда отсоединяйте устройство от батареи при сборке деталей, регулировке, очистке, или когда изделие не используется.

ОЧИСТКА

Русский (Перево д оригинальных инструкций)

Обслуживания отключите устройство от сети питания.

Очистите щеткой или выдуйте пыль и мусор из воздухозаборников с помощью сжатого воздуха или вак уума. Держите воздухозаборники свободными от препятствий, опилок и щепок. Не брызгайте , немойте и не погружайте воздухозаборники в воду.
■ Протрите корпус и пластиковые компоненты с помощью влажной, мягкой ткани. Не используйте растворители или моющие средства для очистки пластикового корпуса или пластиковых компонентов. Некоторые бытовые чистящие средства могут вызвать повреждение и привести к опасности поражения электрическим током.

ВНИМАНИЕ!

При выполнении технического обслуживания используйте только оригинальные запчасти. Использование других запчастей может создать опасность или привести к повреждению изделия.

При выполнении технического обслуживания используйте только оригинальные запчасти. Использование других запчастей может создать опасность или привести к повреждению изделия.

ВНИМАНИЕ!

Не допускайте контакта тормозных жидкостей, бензина,продук тов на нефтяной основе, проникающих масел и т.д. с пластиковыми деталями. Они содержат химические вещества, которые могут повредить, ослабить или разрушить пластик.

ХРАНЕНИЕ ВОЗДУХОДУВКИ

Полностью очистите воздуходувку перед постановкой на хранение. Храните воздуходувку в сухом, прохладном и хорошо вентилируемом помещении, недоступном для детей. Не допускайте контакта с агрессивными агентами, такими как садовые химикаты и антиобледенительные соли.

■ Не используйте растворители для чистки инструмента.
■ Храните инструмент в сухом месте вне досягаемости детей.

УХОД ЗА ШНУРОМ ПИТАНИЯ

Если требуется замена шнура питания, это должно быть выполнено в уполномоченном центре технического обслуживания, чтобы не допустить угрозы безопасности.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА		РЕШЕНИЕ
Устройство не запускается.	Батарея не закреплена.	Убедитесь, разъем шнура питания плотно вставлен в розетку.
	Батарея не заряжена.	Зарядите батарею в соответствии с прилагаемыми к ней инструкциями.
	Неисправен выключатель питания.	Неисправные детали необходимо заменить в авторизованном сервисном центре.
Устройство запускается, но воздух не поступает через трубку.	Воздухозаборник или выпускная трубка засорены.	Очистите засорение.
Рычажок стабилизатора скорости не работает.	Винт ослаблен.	Затяните винт с помощью четырехгранной отвертки.

СГЛОБЯВАНЕ НА ОБД УХВА ЩАТА ТР ЂБА

Вж. фигура 2

ПРЕДУПРЕЖДЕНИЕ

ЛОСТ ЗА КРУИЗ КОНТРОЛА Вж. фигура 8.

ПОДДРЪЖКА НА ОСТРИЕТАТА

ПРЕДУПРЕЖДЕНИЕ

ЗАЯВЛЕНИЕ О С ООТВЕТСТВИИ ТРЕБО ВАНИЯМ ЕС

Наименование производителя: Changzhou Globe Co., Ltd.

Адрес: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China

Имя и адрес лица, ответственного за подготовку технической документации:

Настоящим мы заявляем, что данный продукт

Категория ...... БЕСПРОВОДНАЯ ВОЗДУХОДУВКА

Устройство используется для выдувания воздуха из трубки для перемещения мусора во дворе, например, листьев.

Модель 2400286

Заводской номер ...... См. паспортную табличку продукта

Год выпуска ...... См. паспортную табличку продукта

■ соответствует всем важнейшим положениям Директивы по механическому оборудованию (2006/42/EC)

■ соответствует всем положениям следующих директив ЕС Директива EMC (2014/30/EU),

Директива по шуму (2000/14/EC с изменениями 2005/88/EC)

Кроме этого, мы заявляем, что

■ были использованы следующие части или статьи европейских согласованных стандартов

EN 60335-1, EN 50636-2-100;

EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2

Измеренный уровень звуковой мощности 98.5 dB(A)

Гарантируемый уровень звуковой мощности 102 dB(A)

Оценка соответствия проведена согласно приложению V к директиве 2000/14/EC

Место, дата: Changzhou, 22/07/2017

Подпись: Тед Ку Хайчао

Директор по качеству

Ted Qu

FI EC-SÄÄNNÖSTEN NOUDATTAMINEN

ЕС ДЕКЛАРАЦИЯ НА ЗА СЪОТВЕТСТВИЕ

Име на производителя: Changzhou Globe Co., Ltd.

Адрес: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China

Адрес: Propellergatan 1

211 15 Malmö

Sweden
