Ürün Tipi	Kablosuz Üfleyici
Marka	Cramer
Model	82B1000
Motor	82 V DC
Hava Hacmi	16,9 m³/dak
Hava Hızı	240 km/s
Ağırlık (pil hariç)	2,1 kg
Ses Basıncı Seviyesi	88 dB(A)
Ses Gücü Seviyesi	102 dB(A)
Titreşim	< 2,5 m/s²
Uyumlu Pil	82VH1000
Yapı	Çift Yalıtım
Hız Kontrolü	Kademeli Kol ve Değişken Hız Tetiği
Güvenlik Cihazı	Güç Kablosu Kilidi
Verilen Aksesuarlar	Ön boru, arka boru, taşınabilir pil, şarj cihazı, koşum
Güç Kaynağı	Şarj Edilebilir Pil 82 V
Çalışma Süresi	Pile göre değişir (belirtilmemiş)
Temizlik	Yumuşak nemli bez, solvent yok
Saklama	Kuru yer, çocukların erişemeyeceği yerde
Onarılabilirlik	Sadece orijinal parçalar, kablo için yetkili servis
Garanti	Belirtilmemiş

Sık sorulan sorular - 82B1000 Cramer

Üfleme boruları nasıl monte edilir?

Arka borunun oluğunu fan muhafazasının diline hizalayın, tıklama sesi duyulana kadar itin, ardından kilitlemek için çevirin. Ardından ön boruyu saat yönünde çevirerek bağlayın.

Cramer 82B1000 üfleyici ile hangi pil tipi kullanılmalı?

Sadece Cramer 82VH1000 model taşınabilir pil kullanın, 82 V DC gerilimi ile uyumludur.

Taşınabilir pil nasıl şarj edilir?

Şarj cihazının güç kablosunu şarj cihazının arkasındaki konektöre takın, ardından şarj cihazını bir prize takın. Fiş tamamen takılmalı ve tıklama sesi duyulana kadar saat yönünde çevrilmelidir.

Konforlu kullanım için koşum nasıl ayarlanır?

Omuz askılarını uygun uzunluğa ayarlayın, ardından göğüs askısını ayarlayın. Sıkmak için uçları aşağı çekin, gevşetmek için gerdiricilerin klipslerini kaldırın.

Hangi güvenlik önlemleri alınmalı?

Her zaman yan siperlikli güvenlik gözlüğü (ANSI Z87.1) ve işitme koruması takın. Herhangi bir ayar veya temizlikten önce pili çıkarın. Önerilmeyen aksesuarları kullanmayın.

Üfleyici nasıl çalıştırılır ve durdurulur?

Başlatmak için anahtar tetiğine basın. Hızı ayarlamak için kontrol kolunu saat yönünde artırmak, saat yönünün tersine azaltmak için çevirin. Hız minimuma düşürülürse cihaz kapanır.

Üfleyici çalışmazsa ne yapmalı?

Pilin düzgün takıldığından ve şarj edildiğinden emin olun. Kablo fişinin sıkıca bağlı olduğundan emin olun. Sorun devam ederse yetkili bir servise başvurun.

Üfleyici nasıl temizlenir ve bakımı yapılır?

Aleti fişten çekin. Havalandırma deliklerindeki tozu fırçalayın veya üfleyin. Gövdeyi yumuşak nemli bir bezle silin. Asla solvent veya güçlü deterjan kullanmayın.

Kullanımdan sonra üfleyici nerede saklanmalı?

Kuru, iyi havalandırılmış ve çocukların erişemeyeceği bir yerde saklayın. Bahçe kimyasalları gibi aşındırıcı maddelerden kaçının.

Uzatma kablosu kullanabilir miyim?

Evet, önce uzatma kablosunu kablo kilidi vasıtasıyla alet gövdesine sabitleyin, ardından üfleyicinin arkasındaki güç konektörüne takın. Kilitlemek için fişi saat yönünde çevirin.

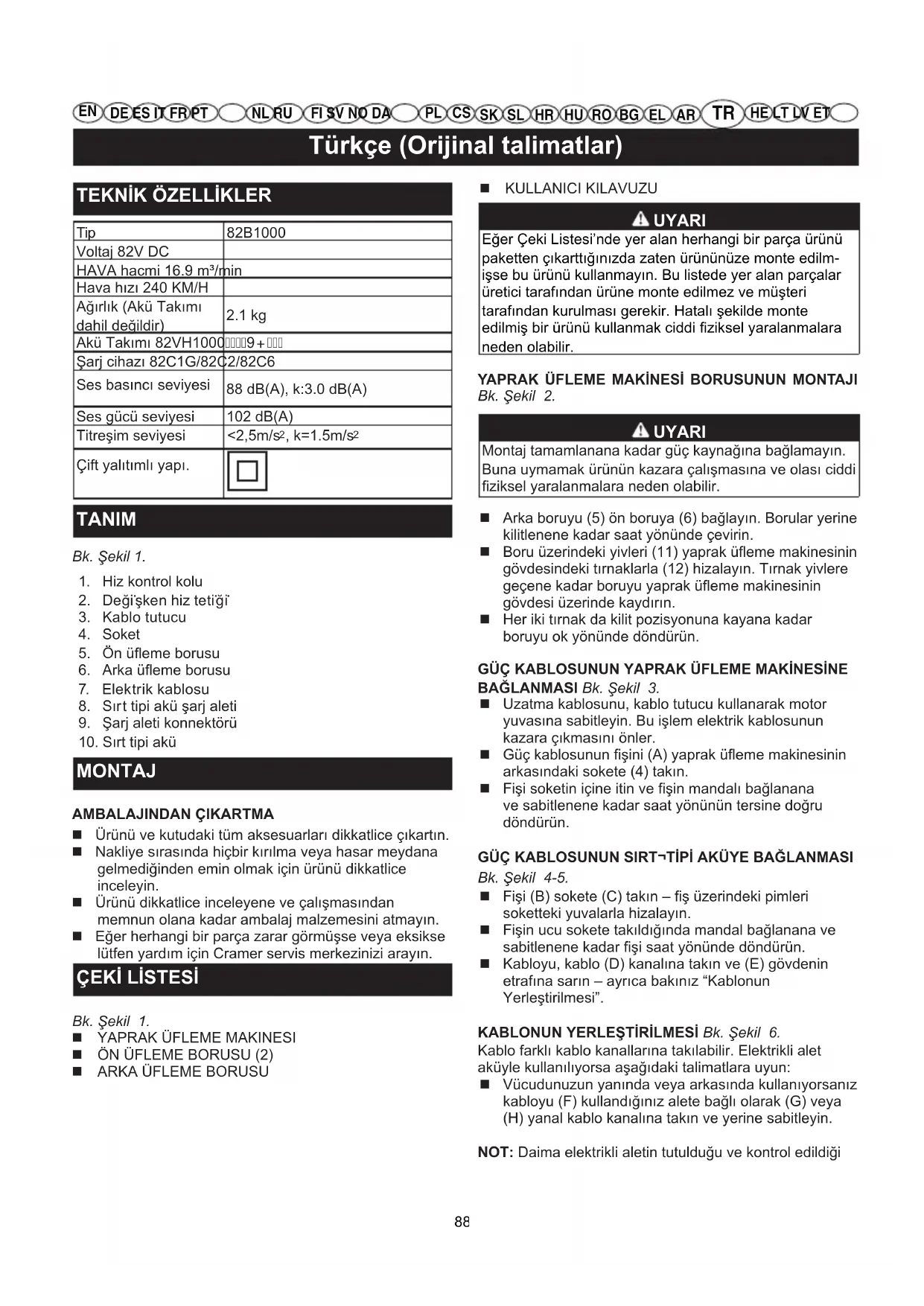

KULLANIM KILAVUZU 82B1000 Cramer

Türkçe (Orijinal talimatlar)

TEKNİK ÖZELLİKLER

Tip	82B1000
Voltaj 82V DC
HAVA hacmi 16.9 m^3/min
Hava hızı 240 KM/H
Ağırlık (Akü Takımı dahil değildir)	2.1 kg
Akü Takımı 82VH1000	[IMAGE]
Şarj cihazı 82C1G/82C	2/82C6
Ses basıncı seviyesi	88 dB(A), k:3.0 dB(A)
Ses gücü seviyesi	102 dB(A)
Titreşim seviyesi	<2,5m/ s^2 , k=1.5m/ s^2
Çift yalıtımlı yapı.

TANIM

Bk. Şekil 1.

1. Hiz kontrol kolu
2. Değişken hiz tetiği
3. Kablo tutucu
4. Soket
5. Ön üfleme borusu
6. Arka üfleme borusu
7. Elektrik kablosu
8. Sırt tipi akü şarj aleti
9. Şarj aleti konnektörü
10. Sırt tipi akü

MONTAJ

AMBALAJINDAN ÇIKARTMA

■ Ürünü ve kutudaki tüm aksesuarları dikkatlice çıkartın.
Nakliye sırasında hiçbir kırılma veya hasar meydana gelmediğinden emin olmak için ürünü dikkatlice inceleyin.
■ Ürünü dikkatlice inceleyene ve çalışmasından memnun olana kadar ambalaj malzemesini atmayın.
Eğer herhangi bir parça zarar görmüşse veya eksikse lütfen yardım için Cramer servis merkezinizi arayın.

ÇEKİ LISTESİ

Bk. Şekil 1.

■ YAPRAK ÜFLEME MAKINESI
■ ÖN ÜFLEME BORUSU (2)
■ ARKA ÜFLEME BORUSU

KULLANICI KILAVUZU

! UYARI

Eğer Çeki Listesi'nde yer alan herhangi bir parça ürünü paketten çıkarttığınızda zaten ürününüze monte edilmişse bu ürünü kullanmayın. Bu listede yer alan parçalar üretici tarafından ürüne monte edilmez ve müşteri tarafından kurulması gerekir. Hatalı şekilde monte edilmiş bir ürünü kullanmak ciddi fiziksel yaralanmalara neden olabilir.

YAPRAK ÜFLEME MAKİNESİ BORUSUNUN MONTAJI Bk. Şekil 2.

! UYARI

Montaj tamamlanana kadar güç kaynağına bağlamayın. Buna uymamak ürünün kazara çalışmasına ve olası ciddi fiziksel yaralanmalara neden olabilir.

■ Arka boruyu (5) ön boruya (6) bağlayın. Borular yerine kilitlenene kadar saat yönünde çevirin.
■ Boru üzerindeki yivleri (11) yaprak üfleme makinesinin gövdesindeki tırnaklarla (12) hizalayın. Tırnak yivlere geçene kadar boruyu yaprak üfleme makinesinin gövdesi üzerinde kaydırın.
■ Her iki tırnak da kilit pozisyonuna kayana kadar boruyu ok yönünde döndürün.

GÜÇ KABLOSUNUN YAPRAK ÜFLEME MAKİNESİNE BAĞLANMASI Bk. Şekil 3.

Uzatma kablosunu, kablo tutucu kullanarak motor yuvasına sabitleyin. Bu işlem elektrik kablosunun kazara çıkmasını önler.
Güç kablosunun fişini (A) yaprak üfleme makinesinin arkasındaki sokete (4) takın.
■ Fişi soketin içine itin ve fişin mandalı bağlanana ve sabitlenene kadar saat yönünün tersine doğru döndürün.

GÜÇ KABLOSUNUN SIRT-TİPİ AKÜYE BAĞLANMASI

Bk. Şekil 4-5.

■ Fişi (B) sokete (C) takın – fiş üzerindeki pimleri soketteki yuvalarla hizalayın.
■ Fişin ucu sokete takıldığında mandal bağlanana ve sabitlenene kadar fişi saat yönünde döndürün.
Kabloyu, kablo (D) kanalına takın ve (E) gövdenin etrafına sarın – ayrıca bakınız “Kablonun Yerleştirilmesi”.

KABLONUN YERLEŞTİRİLMESİ Bk. Şekil 6.

Kablo farklı kablo kanallarına takılabilir. Elektrikli alet aküyle kullanılıyorsa aşağıdaki talimatlara uyun:

■ Vücudunuzun yanında veya arkasında kullanıyorsanız kabloyu (F) kullandığınız alete bağlı olarak (G) veya (H) yanal kablo kanalına takın ve yerine sabitleyin.

NOT: Daima elektrikli aletin tutulduğu ve kontrol edildiği

Türkçe (Orijinal talimatlar)

taraftaki kablo çıkışıni kullanın.

! UYARI

Kaza riskini azaltmak için kabloyu asla çapraz yerleştirmeyin – nesnelere takılabilir.

SIRT TİPİ AKÜNÜN ŞARJ EDİLMESİ Bk. Şekil 7.

Güç kablosunun fişini (A) şarj cihazı üzerindeki sokete (9) takın.
Güç kablosunun fişini soketin içine itin ve fisin mandalı bağlanana ve sabitlenene kadar saat yönünün tersine doğru döndürün.
■ Şarj cihazının fişinin güç kaynağına bağlanması.

! UYARI

Ciddi fiziksel yaralanmaları önlemek için boruları takmadan veya çıkartmadan önce anahtarın KAPALI konumda olduğundan, fişten çıkartıldığından ve pervanelerin durduğundan emin olun.

! UYARI

Bu alette değişiklik yapmaya veya bu aletle kullanılması önerilmeyen herhangi bir aksesuar takmaya çalışmayın. Bu tür bir değişiklik veya modifikasyon hatalı kullanım olarak değerlendirilir ve ciddi fiziksel yaralanmalara yol açabilecek tehlikeli bir duruma neden olabilir.

KAYIŞ TERTİBATI AYARI Bk. Şekil 9.

Ayarı iyi yapılmış bir sırt tipi yaprak üfleme makinesi ve kayış tertibatı çalışmayı kolaylaştırır. Kayış tertibatını size en iyi çalışma pozisyonunu sağlayacak şekilde ayarlayın. Yan kayışları ağırlığı omuzlarınıza eşit dağıtacak şekilde ayarlayın.

a. Yaprak üfleme makinesini sırtınıza düzgün şekilde taktığınızda kayış tertibatını sıkmak için kayışların uçlarını aşağı doğru çekin.
b. Kayışları gevşetmek için ayar tertibatlarının tırnaklarını kaldırın.
c. Birbirine doğru iterek hızlı bağlama-çözme elemanlarını kapatıp kilitleyin.
d. Hızlı bağlama-çözme elemanlarını açmak için kancaları sıkıştırın.

OMUZ KAYIŞINI TAKIN.

■ Kayışları (1) doğru uzunlukta ayarlayın.
Göğüs kayışını (2) doğru uzunlukta ayarlayın ve birbirine sabitleyin.

KAYIŞ TERTİBATININ ÇIKARTILMASI

■ Kayış üzerindeki hızlı bağlama-çözme elemanlarını açın.
■ Kayar ayar tertibatını kaldırarak kayışları gevşetin ve ardından yaprak üfleme makinesini çıkartın.

! UYARI

Sırt tipi yaprak üfleme makinesi olası bir tehlike durumunda hızlica çıkartılmalıdır. Sırt tipi yaprak üfleme makinesini yere bırakmadan önce göğüs kayışı serbest bırakılmalıdır.

KULLANIM

! UYARI

Ürünü kullanırken dikkatinizi dağıtacak şeylerden kaçının. Bir anlık dikkatsizliğin ciddi yaralanmalara sebebiyet vermek için yeterli olduğunu unutmayın.

! UYARI

Her zaman kulak tıkacı ile birlikte ANSI Z87.1 uygunluk işaretine sahip yan siperli koruyucu gözlük takın. Aksi takdirde nesnelerin gözünüze fırlamasına ve olası ciddi yaralanmalara neden olabilir.

! UYARI

Bu ürünün üreticisi tarafından önerilmeyen herhangi bir ek parça veya aksesuar kullanmayın. Önerilmeyen ek parçaların veya aksesuarların kullanılması ciddi fiziksel yaralanma ile sonuçlanabilir. Her kullanım öncesi tüm ürünü vidalar, somunlar, cívatalar, başlıklar vb. gibi zarar görmüş, eksik veya gevşek parçalara karşı inceleyin. Tüm sabitleyicileri ve başlıkları iyice sıkın ve tüm eksik veya zarar görmüş parçalar değiştirilene kadar bu ürünü kullanmayın.

YAPRAK ÜFLEME MAKİNESİNİN ÇALIŞTIRILMASI/ DURDURULMASI Bk. Şekil 8.

Çalıştırmadan önce güvenli çalışmayı garanti etmek için yaprak üfleme makinesinin kusursuz durumda olduğundan emin olun.

■ Çalıştırmak için anahtar tetiğini sıkın.
■ Hızı değiştirmek için hızı artırmak veya azaltmak üzere tetiğe yavaşça basın veya serbest bırakın.

! UYARI

Parçaları monte ederken, ayar yaparken, temizlerken veya kullanmadığınızda her zaman ürünü aküden ayırın. Akü takımının çıkartılması ciddi fiziksel yaralanmaya neden olabilecek şekilde kazara çalışmasını önler.

! UYARI

Ciddi fiziksel yaralanmaları önlemek için bu üniteyi kullanırken her zaman güvenlik gözlüğü veya siperli gözlük takın. Tozlu yerlerde bir yüz maskesi veya toz maskesi takın.

Türkçe (Orijinal talimatlar)

! UYARI

Ciddi fiziksel yaralanmaları veya ünitenin zarar görmesini önlemek için üniteyi kullanmadan önce yaprak üfleme makinesi borusunun yerinde olduğundan emin olun.

HIZ KONTROL KOLU Bk. Şekil 8.

Bu yaprak üfleme makinesi bir hız kontrol özelliği ile donatılmıştır.

Lütfen Hız kontrol kolunun işlevini okuyun ve anlayın.

■ Uniteyi çalıştırmak için tetiğe basın.
■ Unite çalıştığında hızı artırmak için kolu saat yönünde geriye doğru çekin. Bu, hızı istenen ayarda kilitleyecektir.
■ Hızı düşürmek için hızı istenen ayara getirmek üzere kolu saat yönünün tersine doğru çekin.

NOT: Eğer hızı tamamen düşürürseniz ünite kapanır ve birinci adımın tekrarlanması gerekir.

ALETİ TUTMA Bk. Şekil 10.

Kullanıcı bot, koruyucu gözlük veya güvenlik gözlüğü, kulak tıkacı, eldiven, uzun pantolon ve uzun kollu gömlek gibi uygun kıyafetler giymelidir.

Bu sırt tipi yaprak üfleme makinesi tek elle kullanılması için tasarlanmıştır.

Kullanıcı sol veya sağ eli ile kontrol kolundan tutarak ürünü taşıyabilir.

Çalışırken her zaman yavaş yürüyün.

Her zaman üfleme düzesi çıkış bölgesini kontrol edin.

! UYARI

Ciddi fiziksel yaralanmaları önlemek için bol kıyafetler veya atkı, kuşak, zincir, kravat vb. gibi hava deliklerinin içine çekilebilecek aksesuarlar giymeyin. Hava deliklerinin içine çekilmeyeceğinden emin olmak için saçlarını zı arkadan bağlayın.

YAPRAK ÜFLEME MAKİNESİNİN KULLANILMASI

■ Uniteyi çalıştırmadan önce ünitenin herhangi bir kişiye veya dağınık birikintiye doğru tutulmadığından emin olun.

■ Ünitenin iyi ve çalışır durumda olduğunu doğrulayın. Boruların ve korumaların yerinde ve sıkı olduğundan emin olun.

■ Ses seviyesi/seviyeleri ile ilişkili işitme kaybı riskini azaltmak için kulak tıkacı kullanılması gerekir.

Elektrikli ekipmanları sadece makul saatlerde kullanın - insanların rahatsız olabileceği sabah çok erken veya gece geç saatlerde kullanmayın. Yerel talimatnamelerde listelenen saatlere uyun. Genel olarak Pazartesi - Cumartesi günleri arasında sabah 9.00 ve akşam 5.00 saatleri arasında kullanılması önerilir.

■ Ses seviyelerini azaltmak için her zaman kullanılan ekipman parçası sayısını sınırlı tutun.

Gürültü seviyelerini azaltmak için elektrikli yaprak üfleme makinelerini işin yapılabileceği en düşük hızda

kullanın.

■ Üflemeden önce birikintiyi gevşetmek için tırmık ve süpürge kullanın. Tozlu koşullarda elinizde su mevcutsa yüzeyleri hafifçe ıslatın.
■ Su yolları, elekler, avlu, ızgara, sundurma ve bahçeler de dahil olmak üzere suyu pek çok çim ve bahçe uygulamasına yönelik hortumlar yerine elektrikli yaprak üfleme makinesini kullanarak muhafaza edin.
■ Çocuklara, evcil hayvanlara, açık pencerelere ve otomobillere dikkat edin ve birikintiyi güvenli bir şekilde üfleyin.

HAVA DELİKLERİ

Hava deliklerini hiçbir zaman kapatmayın. Yabancı nesnelerden ve birikintiden temizleyin. Motorun doğru şekilde soğutulması için her zaman açık kalmaları gerekir.

YAPRAK ÜFLEME MAKİNESİNİN KULLANILMASI

Yaprak üfleme makinesini sıkıca tutun. Düze yerden veya zeminden birkaç inç yukarıda olacak şekilde bir yandan öbür yana doğru savurun. Toplanan birikintiyi önünüzde tutarak üniteyle birlikte yavaşça ilerleyin. Kuru üfleme çalışmalarında yüksek hız yerine düşük hızda çalışılması daha uygundur. Yüksek hızda üfleme büyük birikinti veya çakıl gibi daha ağır malzemeleri üflemek için daha iyi bir yöntemdir.

BAKIM

UYARI

Parçaları monte ederken, ayar yaparken, temizlerken veya kullanmadığınızda her zaman ürünü aküden ayırın.

AKÜ TAKIMINI ÇIKARTIN

Makinenin fişini çıkartın.

Hava deliklerindeki tozu ve birikintiyi basınçlı hava veya vakum kullanarak fırça yardımıyla veya üfleyerek temizleyin. Hava deliklerini engellerden, biçki tozundan ve talaştan temizleyin. Hava deliklerine su püskürtmeyin, yıkamayın veya suya daldırmayın.
Gövde ve plastik bileşenleri nemli, yumuşak bir bez kullanarak silin. Plastik gövde veya plastik bileşenlerin üzerinde güçlü çözücü veya deterjan kullanmayın. Belirli ev temizlik maddeleri hasara neden olabilir ve elektrik çarpmasına yol açabilir.

! UYARI

Servis yapılırken sadece aynı yedek parçaları kullanın. Başka herhangi bir parçanın kullanılması tehlike oluşturabilir veya ürünün zarar görmesine neden olabilir.

Plastik parçaları temizlerken çözücü kullanmaktan kaçının. Plastik parçaların büyük bölümü çeşitli tipte ticari çözücülerden kaynaklı hasara duyarlıdır ve kullanılmaları nedeniyle zarar görebilir. Kiri, tozu, yağı, gresi vb. gidermek için temiz bez kullanın.

Türkçe (Orijinal talimatlar)

!UYARI

Fren sıvılarının, benzinin, petrol bazlı ürünlerin, nüfuz edici yağın vb. hiçbir zaman plastik parçalarla temas etmesine izin vermeyin. Plastiğe zarar verebilecek, zayıflatabilecek veya yok edebilecek kimyasal maddeler içerirler.

YAPRAK ÜFLEME MAKİNESİNİN DEPOLANMASL

Depolamadan önce yaprak üfleme makinesini iyice temizleyin. Yaprak üfleme makinesini çocukların erişemeyeceği kuru, iyi havalandırılan bir yerde depo-layın. Bahçe kimyasalları ve buz çözücü tuzlar gibi korozif maddelerden uzak tutun.

■ Aleti temizlemek için çözücüler kullanmayın.
■ Aleti kuru ve çocukların erişiminden uzak bir yerde saklayın.

ELEKTRİK KABLOSU BAKIMI

Güç kaynağı kablosunun değiştirilmesi gerekliyse, bu işlem güvenlik riskini önlemek için yetkili bir servis merkezi tarafından gerçekleştirilmelidir. Güç kaynağı kablosu hasar görmüşse bir tehlike oluşmasını önlemek için Dolmar servis merkezi tarafından değiştirilmelidir.

SORUN GİDERME

SORUN OLASI	NEDENİ	ÇÖZÜM
Ünite çalışmıyor.	Güç/hız anahtarı KAPALI konumda.	Güç kablosunun sokete sıkıca takıldığından emin olun.
	Ünitenin fişi çekilidir.	Bir elektrik çıkışına takılı olduğundan emin olmak için kabloyu kontrol edin.
	Arızalı hız anahtarı.	Arızalı parçaları bir yetkili servis merkezinde değiştirin.
Ünite çalışıyor ama borudan hava akışı gerçekleşmıyor.	Hava girişi veya boru çıkışı kapanmış.	Tıkanıklığı giderin.
Hız Kontrol Kolu çalışmıyor.	Vida gevşemiş.	Vidayı bir yıldız başlı tornavida ile sıkın.

Üretici Adı: Changzhou Globe Co., Ltd.

Adres: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China

Teknik dosyayı derleyecek yetkili kişinin adı ve adresi:

Adı: Peter Söderström

Adres: Propellergatan 1

211 15 Malmö

Sweden

İşbu belge ile bu ürünün

Kategori KABLOSUZ YAPRAK ÜFLEME MAKINESI

Teknik dosyayı derleyecek yetkili kişinin adı ve adresi:

Mod I 2400286

Seri numarası Ürün derecelendirme etiketine bakın

Yapım yılı Ürün derecelendirme etiketine bakın

■ Makine Direktifi'nin (2006/42/EC) ilgili hükümlerine uygun olduğunu beyan ediyoruz

■ aşağıdaki diğer EC Direktiflerinin hükümlerine uygun olduğunu beyan ediyoruz EMU Direktifi (2014/30/EU),

Gürültü Emisyonu Direktifi (2005/88/EC ile değiştirilen 2000/14/EC)

AEEE Direktifi 2012/19/EU

ROHS II 2011/65/EU

Bunun yanı sıra aşağıdaki belgelerle uygunluğunu beyan ediyoruz:

■ Aşağıdaki Avrupa uyumlaştırılmış standartları (kışımları/maddeleri) kullanılmıştır:

EN 60335-1, EN 50636-2-100;

EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2

Ölçülen ses gücü seviyesi 98.5 dB(A)

Garanti edilen ses gücü seviyesi 102 dB(A)

Ek V/ Direktif 2000/14/EC uyarınca uygunluk değerlendirmesi yöntemi

Yer, tarih: Changzhou, 22/07/2017

Í mza: Ted Qu Haichao

Kalite Müdürü

Ted Qu
