82B1000 - Puhuri Cramer - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta puhur
Kaubamärk	Cramer
Mudel	82B1000
Mootor	82 V DC
Õhuhulk	16,9 m³/min
Õhukiirus	240 km/h
Kaal (ilma akuta)	2,1 kg
Helirõhutase	88 dB(A)
Helivõimsustase	102 dB(A)
Vibratsioon	< 2,5 m/s²
Ühilduv aku	82VH1000
Konstruktsioon	Topeltisolatsioon
Kiiruse reguleerimine	Astmetu hoob ja reguleeritav päästik
Ohutusseade	Toitejuhtme lukustus
Kaasasolevad tarvikud	Eesmine toru, tagumine toru, kaasaskantav aku, laadija, rakmed
Toide	Laetav 82 V aku
Tööaeg	Sõltub akust (täpsustamata)
Puhastamine	Pehme niiske lapp, mitte lahusteid
Hoiustamine	Kuiv koht, lastele kättesaamatus kohas
Remonditavus	Ainult originaalvaruosad, juhtme jaoks volitatud keskus
Garantii	Täpsustamata

Korduma kippuvad küsimused - 82B1000 Cramer

Kuidas puhumistorud kokku panna?

Joondage tagumise toru soon ventilaatori korpuse riiviga, lükake kuni klõpsuni, seejärel keerake lukustamiseks. Seejärel ühendage eesmine toru päripäeva keerates.

Millist akut kasutada Cramer 82B1000 puhuriga?

Kasutage ainult kaasaskantavat Cramer 82VH1000 mudeli akut, mis sobib 82 V DC pingega.

Kuidas kaasaskantavat akut laadida?

Ühendage laadija toitejuhe laadija tagaküljel asuvasse pistikusse, seejärel ühendage laadija seinakontakti. Pistik tuleb täielikult sisestada ja päripäeva keerata kuni klõpsuni.

Kuidas rakmeid mugavaks kasutamiseks reguleerida?

Reguleerige õlarihmad sobiva pikkusega, seejärel kohandage rinnarihma. Tõmmake otsad allapoole pingutamiseks, tõstke pingutite klapid lahti võtmiseks.

Milliseid ohutusmeetmeid tuleb järgida?

Kandke alati küljekaitsega kaitseprille (ANSI Z87.1) ja kuulmiskaitset. Eemaldage aku enne reguleerimist või puhastamist. Ärge kasutage mittesoovitatud tarvikuid.

Kuidas puhurit sisse ja välja lülitada?

Vajutage lüliti päästikule käivitamiseks. Kiiruse reguleerimiseks keerake juhtimishooba päripäeva suurendamiseks, vastupäeva vähendamiseks. Kui kiirus on vähendatud miinimumini, lülitub seade välja.

Mida teha, kui puhur ei käivitu?

Kontrollige, kas aku on korralikult sisestatud ja laetud. Veenduge, et juhtme pistik on kindlalt ühendatud. Kui probleem püsib, pöörduge volitatud remonditöökoja poole.

Kuidas puhurit puhastada ja hooldada?

Ühendage tööriist vooluvõrgust lahti. Puhastage õhuavad harjaga või puhuge tolm välja. Pühkige korpust pehme niiske lapiga. Ärge kunagi kasutage lahusteid ega tugevaid pesuvahendeid.

Kuhu pärast kasutamist puhurit hoiustada?

Hoidke seda kuivas, hästi ventileeritud kohas, lastele kättesaamatus kohas. Vältige söövitavaid aineid nagu aiakemikaalid.

Kas ma saan kasutada pikendusjuhet?

Jah, kinnitage esmalt pikendusjuhe tööriista külge juhtme lukustusseadme abil, seejärel ühendage see puhuri tagaküljel oleva toitepistikuga. Keerake pistik päripäeva lukustamiseks.

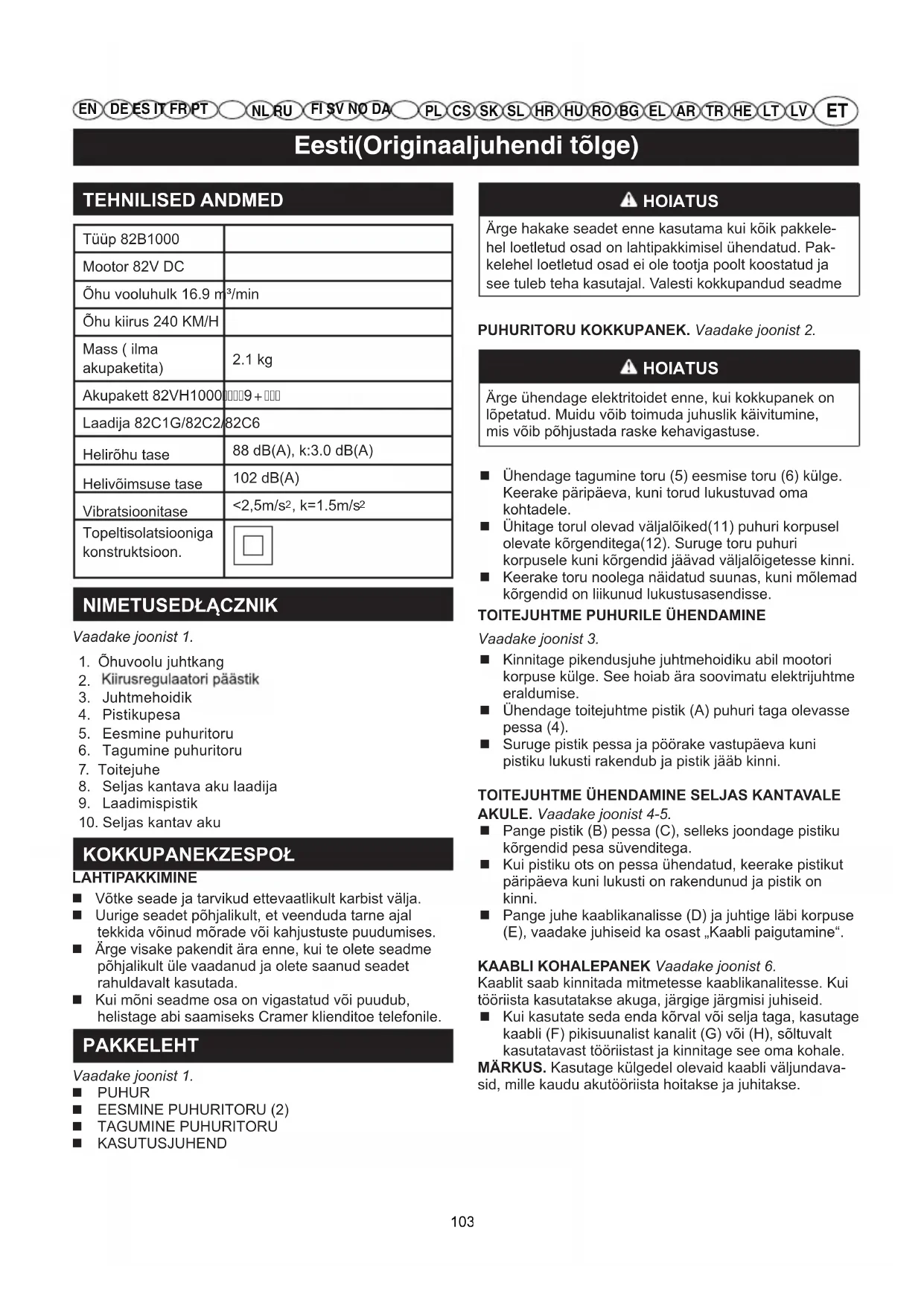

KASUTUSJUHEND 82B1000 Cramer

Eesti(Originaaljuhendi tõlge)

TEHNILISED ANDMED

Tüüp 82B1000
Mootor 82V DC
Õhu vooluhulk 16.9 m3/min
Õhu kiirus 240 KM/H
Mass ( ilma akupaketita)	2.1 kg
Akupakett 82VH1000	9 + 9
Laadija 82C1G/82C2	82C6
Helirõhu tase	88 dB(A), k:3.0 dB(A)
Helivõimsuse tase	102 dB(A)
Vibratsioonitase	<2,5m/s2, k=1.5m/s2
Topeltisolatsiooniga konstruktsioon.

NIMETUSEDŁĄCZNIK

Vaadake joonist 1.

1. Ōhuvoolu juhtkang
2. Kiirusregulaatori päästik
3. Juhtmehoidik
4. Pistikupesa
5. Eesmine puhuritoru
6. Tagumine puhuritoru
7. Toitejuhe
8. Seljas kantava aku laadija
9. Laadimispistik
10. Seljas kantav aku

KOKKUPANEKZESPOŁ

LAHTIPAKKIMINE

■ Võtke seade ja tarvikud ettevaatlikult karbist välja.
■ Uurige seadet põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises.
- Ärge visake pakendit ära enne, kui te olete seadme põhjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada.
■ Kui mõni seadme osa on vigastatud või puudub, helistage abi saamiseks Cramer klienditoe telefonile.

PAKKELEHT

Vaadake joonist 1.

PUHUR
■ EESMINE PUHURITORU (2)
■ TAGUMINE PUHURITORU
■ KASUTUSJUHEND

HOIATUS

Ärge hakake seadet enne kasutama kui köik pakkelehel loetletud osad on lahtipakkimisel ühendatud. Pakkelehel loetletud osad ei ole tootja poolt koostatud ja see tuleb teha kasutajal. Valesti kokkupandud seadme

PUHURITORU KOKKUPANEK. Vaadake joonist 2.

HOIATUS

Ärge ühendage elektritoidet enne, kui kokkupanek on lõpetatud. Muidu võib toimuda juhuslik käivitumine, mis võib põhjustada raske kehavigastuse.

Ühendage tagumine toru (5) eesmise toru (6) külge. Keerake päripäeva, kuni torud lukustuvad oma kohtadele.
Ühitage torul olevad väljalõiked(11) puhuri korpusel olevate kõrgenditega(12). Suruge toru puhuri korpusele kuni kõrgendid jäävad väljalõigetesse kinni.
■ Keerake toru noolega näidatud suunas, kuni mölemad körgendid on liikunud lukustusasendisse.

TOITEJUHTME PUHURILE ÜHENDAMINE

Vaadake joonist 3.

■ Kinnitage pikendusjuhe juhtmehoidiku abil mootori korpuse külge. See hoiab ära soovimatu elektrijuhtme eraldumise.
Ühendage toitejuhtme pistik (A) puhuri taga olevasse pessa (4).
■ Suruge pistik pessa ja pöörake vastupäeva kuni pistiku lukusti rakendub ja pistik jääb kinni.

TOITEJUHTME ÜHENDAMINE SELJAS KANTAVALE

AKULE. Vaadake joonist 4-5.

■ Pange pistik (B) pessa (C), selleks joondage pistiku körgendid pesa süvenditega.
Kui pistiku ots on pessa ühendatud, keerake pistikut päripäeva kuni lukusti on rakendunud ja pistik on kinni.
■ Pange juhe kaablikanalisse (D) ja juhtige läbi korpuse (E), vaadake juhiseid ka osast „Kaabli paigutamine“.

KAABLI KOHALEPANEK Vaadake joonist 6.

Kaablit saab kinnitada mitmetesse kaablikanalitesse. Kui tööriista kasutatakse akuga, järgige järgmisi juhiseid.

Kui kasutate seda enda kõrval või selja taga, kasutage kaabli (F) pikisuunalist kanalit (G) või (H), sõltuvalt kasutatavast tööriistast ja kinnitage see oma kohale.

MÄRKUS. Kasutage külgedel olevaid kaabli väljundava- sid, mille kaudu akutööriista hoitakse ja juhitakse.

Eesti(Originaaljuhendi tõlge)

HOIATUS

Önnetuse ärahoidmiseks ärge paigutage juhet diago-naalselt – siis vöib juhe haakuda millegi külge.

SELJAS KANTAVA AKU LAADIMINE Vaadake joonist 7.

■ Ühendage toitejuhtme pistik (A) laadija pessa (9).
■ Suruge toitejuhtme pistik pessa ja pöörake vastupäeva kuni pistiku lukusti rakendub ja pistik jääb kinni.
■ Ühendage laadija toitevõrku.

HOIATUS

Raske kehavigastuse vältimiseks veenduge, et lüliti on välja lülitatud asendis, pistik on lahti ühendatud ja tiivikud on enne toru ühendamist või eemaldamist eemaldatud.

HOIATUS

Ärge püüdke seadme konstruktsiooni muuta või kasutada mittesoovitatud tarvikuid. Igasugune konstruktsioonimuudatus või ümberehitamine on väärkasutamine ja põhjustab ohtliku olukorra, mis võib tekitada raske kehavigastuse.

RAKMETE REGULEERIMINE Vaadake joonist 9.

Õigesti välja reguleeritud puhur ja rakmed hölbustavad tööd. Reguleerige rakmed välja, et saaksite töötada öiges tööasendis. Reguleerige küljerihmad nii välja, et mass on ölgadele vördselt jaotatud.

a. Kui tunnete, et puhur on seljas mugavalt, tömmake rihmade otsad alla ja pingutage sellega rakmed.
b. Rihmade lödvendamiseks töstke kinniti üles.
c. Sulgege ja lukustage kiirkinnitid selle kokku surumisega.
d. Kiirkinnitite avamiseks vajutage konksudele.

ÖLARIHMA KINNITAMINE

■ Seadke rakmerihmad (1) soovitud pikkusele.
■ Reguleerige õlarihmad (2) välja, et täpsustada pikkus ja need kokku siduda.

RAKMETE MAHAVÖTMINE

■ Avage rihmadel olevad kiirkinnitid.
Lõdvendage rakmete rihmad liikuvate kinnitite tõstmisega ja tõstke puhur seljast maha.

HOIATUS

Kui tekib ootamatu ohuolukord, tuleb seljas kantav puhur kiiresti seljast võtta. Enne kui puhuri saate maha panna, tuleb vabastada rinnarihm.

KASUTAMINE

HOIATUS

Vaatamata sellele, et olete tuttav akuga, ärge minetage selle kasutamisel valvsust. Pidage meeles, et tähelepanu minetamine sekundi murdosa jooksul on piisav tõsise kehavigastuse tekitamiseks.

HOIATUS

Kandke alati küljekaitsega prille, mis vastavad standardi ANSI Z87.1 nõuetele, kasutage ka kuulmiskaitsevahendeid. Muidu võivad väljapaiskuvad võõrkehad silma sattuda või põhjustada mõne teise raske vigastuse.

HOIATUS

Ärge kasutage mingeid lisaseadmeid või tarvikuid, mis ei ole selle seadme tootja poolt soovitatud. Soovitamata lisaseadmete või tarvikute kasutamine võib põhjustada tõsise kehavigastuse. Enne iga kasutuskorda kontrollige seade täielikult üle vigastatud, puuduvate ja lõtvunud osade, näiteks kruvid, mutrid, sõrmed, korgid jne suhtes. Pingutage kõik kinnitid ja korgid ning ärge kasutage seadet enne, kui kõik puuduvad ja vigastatud osad on asendatud.

PUHURI KÄIVITAMINE/SEISKAMINE Vaadake joonist 8. Enne puhuri käivitamist veenduge, et puhur on täielikult töökorras, et tagada ohutu töö.

Käivitamiseks vajutage lüliti päästikule.
- Kiiruse muutmiseks vajutage päästikule või vabastage see mõnevõrra, et kiirust tõsta või langetada.

HOIATUS

Osade paigaldamise, reguleerimise, puhastamise ja mittekasutamise ajal ühendage seade akult lahti. Aku eemaldamine väldib akutoitega seadme tahtmatu sisselülitumise, mis vöib pöhjustada raske kehavigastuse.

HOIATUS

Raske kehavigastuse vältimiseks kandke kogu töötamise ajal silmamaski või turvaprille. Tolmustes kohtades kandke näomaski või tolmumaski.

HOIATUS

Raske kehavigastuse või seadme kahjustamise vältimiseks veenduge, et puhuri toru on enne töö alustamist oma kohal.

Eesti(Originaaljuhendi tõlge)

ÕHUVOOLU JUHTKANG Vaadake joonist 8.

Masin on varustatud õhuvoolu juhtkangiga.

Tutvuge õhuvoolu juhtkangi funktsiooniga ja tehke see endale selgeks.

■ Puhuri käivitamiseks vajutage päästikule.
Kui puhur on sisse lülitatud, tömmake kangipäripäeva, et kiirust suurendada. Sellega lukustub kiiruse regulaator soovitud asendisse.
- Kiiruse alandamiseks lükake kangi vastupäeva, et kiirust alandada.

MÄRKUS. Kui kiirus jääb püsivalt kiireimasse asendisse, siis lülitub puhur välja ja töö jätkamiseks on vaja kiirust ühe astme võrra alandada.

PUHURI KÄESHOIDMINE Vaadake joonist 10.

Kasutaja peab kandma nõuetekohast riietust, saapaid, turvaprille või silmamaski, kõrva-/kuulmiskaitseid, kindaid, pikki pükse ja pikkade käistega särki.

Seljas kantav puhur on ette nähtud ühe käega kasutamiseks.

Juhtkangi võib kinni hoida vasaku või parema käega. Tõötades liikuge aeglaselt.

Kontrollige pidevalt puhuri otsakut ümbritsevat pinda.

HOIATUS

Raske kehavigastuse vältimiseks ärge kandke lahtist riietust ja vältige lahtisi esemeid näiteks sallid, paelad, ketid, lipsud jne, mis võivad õhuavadesse kinni jääda. Pikkade juuste õhuavadesse kinnijäämise vältimiseks siduge need kinni.

PUHURIGA TÖÖTAMINE

■ Veenduge enne kasutama hakkamist, et seade ei ole suunatud kellegi või lahtise prahi suunas.

■ Vaadake seade üle, et see oleks heas töökorras. Veenduge, et köik torud ja kaitsekatted on oma kohtadel ning piisavalt kinnitatud.

■ Müratasemega seotud kuulmiskaotuse riski leevendamiseks tuleb kanda kuulmiskaitseid.

Töötage seadmega ainult möistlikul kellaajal, mitte aga varahommikul, hilisõhtul või öösel kui see võib inimesi häirida. Pidage kinni kohaliku omavalitsuse eeskirjadest öörahu kohta. Tavaliselt on see esmaspäevast laupäevani kell 9.00 kuni 17.00.

■ Mürataseme alandamiseks piirake mitme seadme üheaegset kasutamist.

■ Mürataseme alandamiseks kasutage puhurit töötamise ajal võimalikult madalal kiirusel.

■ Enne puhumise alustamist vabastage praht reha ja harjaga.

Säästke vett, kasutades aiavarustuse - veerennid, piirded, käigurajad, grillid, verandad ja piirdeaiad - puhastamiseks puhurit, selle asemel, et neid pesta.

■ Prahi ohutuks ärapuhumiseks hoidke tähelepanu all

lapsi, lemmikloomi, avatud aknaid ja autosid.

ÕHUAVAD

Ärge katke öhuavasid kinni. Hoidke neid puhtana ummistustest ja vabad prahist. Need peavad olema alati puhtad, et mootorit nõuetekohaseks jahutada.

PUHURIGA TÖÖTAMINE

Hoidke puhurit kindlalt käes. Liigutage puhurit kaarekujuliste liigutustega mitme sentimeetri kõrgusel maapinna või põranda kohal. Liikuge aeglaselt edasi hoides kogunenud prahihunnikut oma ees. Enamikke puhumisoperatsioone on parem teha madalal kiirusel, mitte suurel kiirusel. Suur puhumiskiirus sobib paremini raske prahi ja killustiku liigutamiseks.

LÕIKETERADE HOOLDAMINE

HOIATUS

Osade paigaldamise, reguleerimise, puhastamise ja mittekasutamise ajal ühendage seade akult lahti.

PUHASTAMINE

Ühendage puhur toitevõrgust lahti.

Pühkige tolm ja praht öhuavadest välja harjaga või puhastage need suruõhuga või tolmuimejaga. Hoidke öhuavad puhtad ummistustest, saepurust ja puidujäätmetest. Ärge piserdage öhuavadele vett, ärge neid veega peske ega pange vette.
Pühkige korpus ja plastosad puhtaks niiske pehme lapiga. Ärge kasutage plastkorpuse või käepideme puhastamiseks lahusteid ega tugevatoimelisi pesuvahendeid. Mõned majapidamise puhastusvahendid võivad põhjustada vigastusi ja elektrilööki.

HOIATUS

Kasutage remontimisel ainult täpselt sobivaid varuosi. Muude osade kasutamine võib tekitada ohuolukorra või põhjustada seadme vigastumise.

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plaste on kaubandusvõrgust saadaolevate erinevate lahustite suhtes tundlikud ja võivad nende mõjul kahjustada saada. Mustusest, tolmust, õlist, määrdest jne puhastamiseks kasutage puhast riidelappi.

HOIATUS

Ärge laske seadme plastosadel mitte mingil hetkel sattuda kontakti auto pidurivedeliku, bensiini, immutusõlide ega mingite naftasaadustega. Need sisaldavad kemikaale, mis võivad plaste rikkuda, nõrgendada või neile hävitavalt mõjuda.

Eesti(Originaaljuhendi tõlge)

PUHURI HOIUSTAMINE

Enne hoiustamist tuleb puhur hoolikalt puhastada. Hoiustage puhurit kuivas, hästiventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke eemal korrodeerivatest ainetest, nagu aianduskemikaalid ja sulatussoolad.

• Ärge kasutage tööriista puhastamiseks lahusteid.
  ■ Hoiustage tööriista kuivas ja lastele kättesaamatus kohas.

TOITEJUHTME HOOLDAMINE

Kui toitejuhe vajab vahetamist, tuleb ohutuse tagamiseks lasta see vahetada volitatud hoolduskeskuses.

Kui toitejuhe on kahjustunud, tuleb see ohu vältimiseks lasta asendada Dolmar hoolduskeskuses.

RIKKEOTSING

ILMING VÕIM	ALIKPÕHJUS	LAHENDUS
Seade ei käivitu	Toite/kiiruse lüliti on asendis VÄLJAS	Veenduge, et toitejuhtme pistik on pessa nõuetekohaselt paigaldatud.
	Tööriist pole vooluvõrku ühendatud.	Kontrollige juhet ja veenduge, et see on vooluvõrku ühendatud.
	Toitelüliti on rikkis.	Laske rikkis osad asendada volitatud teeninduskeskuses.
Seade käivitub, kuid toru kaudu ei puhuta õhku.	Õhu sissevõtuava või toru väljundotsak on ummistunud.	Kõrvaldage ummistus.
Õhuvoolu juhtkang ei tööta.	Kruvi on lõtvunud.	Pingutage kruvi Phillips-kruvikeeraja abil.

Tehnilise faili koostamiseks volitatud isik ja tema aadress.

Nimetus: Peter Söderström

Aadress: Propellergatan 1211 15 Malmö Sweden

Kinnitame, et see toode,

Nimetus AKUTOITEGA PUHUR

Seda kasutatakse õhu välja puhumiseks torust, et kokku koguda aiaprahti, näiteks puulehti.

Mudel 2400286

Seerianumber ...... vaadake toote tehasesilti

Tootmisaasta .... vaadake toote tehasesilti

■ vastab masinadirektiivi (2006/42/EC) asjassepuutuvatele nõuetele,
■ vastab järgmiste EC direktiivide nõuetele:

Elektromagnetilise ühilduvuse direktiiv (2014/30/EU),

Müradirektiiv (2000/14/EC, muudetud direktiiviga 2005/88/EC)

Lisaks deklareerime, et:

■ on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid):

EN 60335-1, EN 50636-2-100;

EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2

Mõõdetud helivõimsuse tase 98.5 dB(A)

Garanteeritud helivõimsuse tase 102 dB(A)

Vastavushindamine on tehtud vastavalt direktiivi 2000/14/EC lisale V.

Aadress, kuupäev: Changzhou, 22/07/2017

Allkiri: Ted Qu Haichao

Kvaliteedidirektor

Ted Qu

Changzhou Globe Co., Ltd. Zhonglou Zone Changzhou, Jiangsu, China TOLL-FREE HELPLINE: 1-833-460-6600
