Тип продукта	Вытяжка для сварочных дымов
Марка	Weller
Модель	Zero Smog EL
Размеры (Д x Ш x В)	335 x 360 x 445 мм
Вес	8,6 кг
Электропитание	230 В / 50 Гц
Потребляемая мощность	110 Вт
Максимальное разрежение	2500 Па
Максимальный расход воздуха	150 м³/ч
Первичный фильтр (предфильтр)	Фильтр средний M5 (улавливает 40-60% мелкой пыли > 1 мкм)
Компактный фильтр	Фильтр H13 (99,95% частиц до 0,18 мкм) + угольный фильтр
Индикатор насыщения фильтра	Красная предупредительная лампа (мигающая = превышен срок, постоянная = слишком низкая производительность всасывания)
Автоматическое отключение безопасности	Да, через 5 минут, если производительность всасывания слишком низкая
Соответствие	CE, UKCA, конструкция ESD
Разрешенное использование	Всасывание сварочных дымов, паров клея (с соответствующим фильтром)
Запреты	Не всасывать жидкости или горючие газы, не использовать без фильтра
Частота замены компактного фильтра	Не реже 1 раза в год, или раньше при превышении предельных концентраций
Сброс индикатора	Удерживать кнопку вентилятора нажатой и включить выключатель до мигания в течение 3 секунд
Очистка и техническое обслуживание	Отключать перед любым вмешательством; заменять засоренные фильтры как специальные отходы
Гарантия	12 месяцев на производственные дефекты
Температура окружающей среды при эксплуатации	Закрытые помещения при комнатной температуре

Часто задаваемые вопросы - Zero Smog EL Weller

Как установить Zero Smog EL ?

Установите устройство на устойчивую поверхность. При необходимости подсоедините всасывающие рукава. Подключите кабель питания к розетке 230 В / 50 Гц. Убедитесь, что фильтры установлены перед вводом в эксплуатацию. Обратитесь к руководству за подробными инструкциями.

Как заменить фильтр?

Сначала отключите устройство. Откройте отсек фильтра. Извлеките использованный компактный фильтр и предфильтр. Вставьте новый компактный фильтр (H13 + угольный) и новый предфильтр M5. Закройте отсек. Сбросьте индикатор, удерживая кнопку вентилятора нажатой и включив выключатель до тех пор, пока красная лампа не мигнет 3 секунды.

Что делать, если красная предупредительная лампа мигает?

Мигающая красная лампа указывает на превышение рекомендованного срока службы фильтра. Вы должны запланировать замену фильтра. Сбросьте мигание с помощью функции сброса на панели управления.

Что делать, если красная предупредительная лампа горит постоянно?

Постоянно горящая красная лампа означает, что производительность всасывания слишком низкая. Отключите устройство, проверьте сопла и шланги, при необходимости очистите их. Если лампа загорится снова при следующем включении, замените фильтр. Устройство автоматически отключается через 5 минут, если не приняты меры.

Как сбросить индикатор замены фильтра?

Удерживайте кнопку вентилятора нажатой, затем включите главный выключатель. Отпустите кнопку, когда красная предупредительная лампа мигнет в течение 3 секунд. Время фильтрации сброшено.

Какие типы фильтров использовать для паров клея?

Для паров клея используйте широкополосный газовый фильтр без фильтра для взвешенных частиц. В этом случае не используйте фильтр для взвешенных частиц.

Можно ли использовать устройство для всасывания жидкостей?

Нет, всасывание жидкостей или горючих газов строго запрещено. Устройство предназначено только для всасывания дымов и газов из воздуха.

Каков срок службы компактного фильтра?

Компактный фильтр необходимо заменять не реже одного раза в год. Заменяйте его также, если превышена средняя допустимая концентрация на рабочем месте или в соответствии с планом технического обслуживания.

Как обслуживать устройство?

Всегда отключайте устройство перед любым обслуживанием. Регулярно очищайте сопла и шланги. Заменяйте фильтры в соответствии с рекомендованными интервалами. Использованные фильтры должны утилизироваться как специальные отходы. Используйте только оригинальные запасные части.

Что делать при недостаточной мощности всасывания?

Сначала проверьте герметичность системы трубопроводов. Затем осмотрите фильтр: если он загрязнен, замените его. Если проблема не устранена, убедитесь, что предфильтр M5 установлен. При высоком содержании твердых частиц используйте предварительный сепаратор.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Zero Smog EL Weller

RU Оригинальное руководство по эксплуатации

CN 原装使用说明

KO 오리지널 사용 설명서

JP 取扱説明書

Zero Smog EL

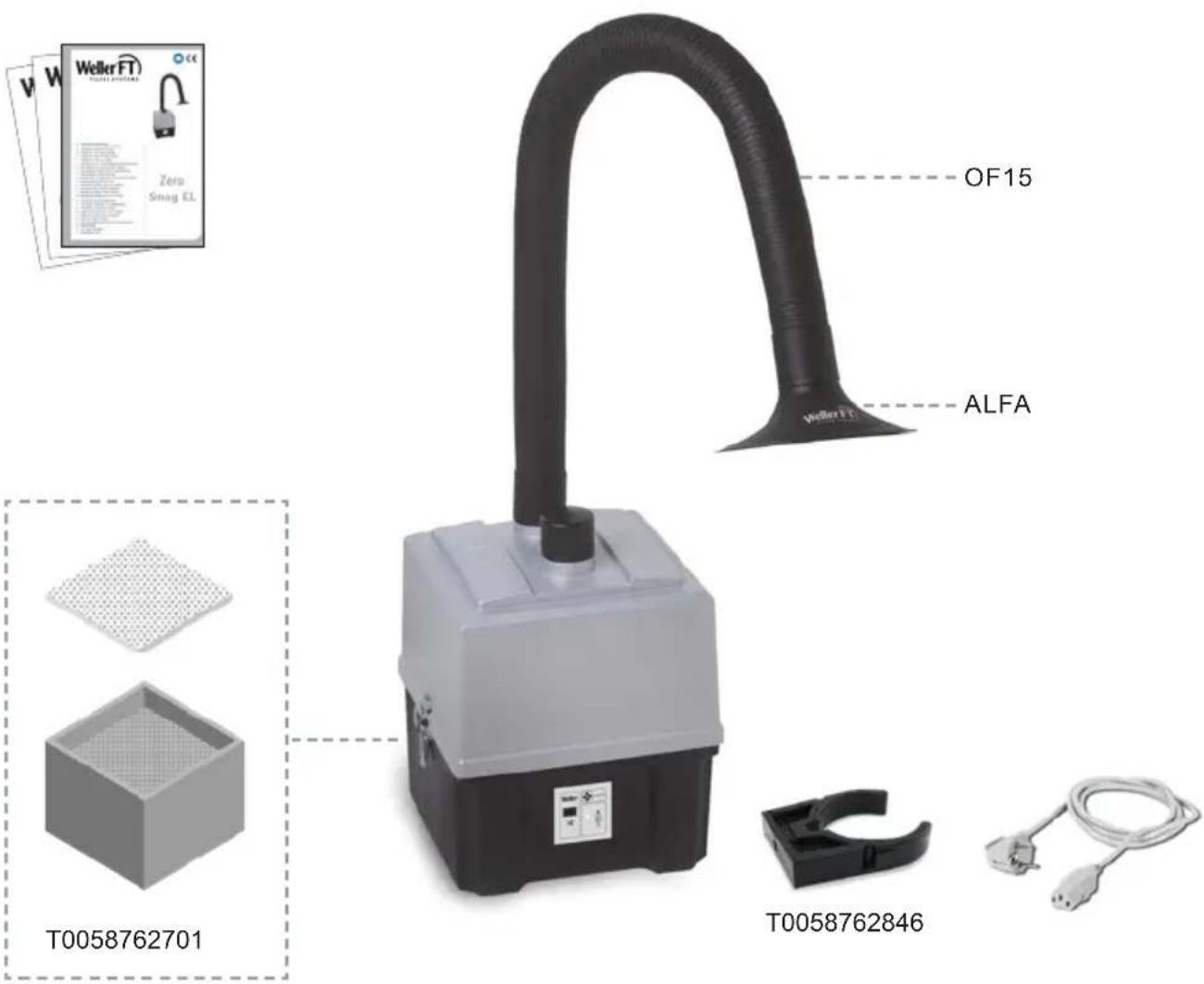

DE Lieferumfang

RU Комплект поставки

CN 供货范围

KO 공급 품목

JP 納入パッケージ内容

Weller FT Zero Smog EL OF15 ALFA T0058762701 T0058762846

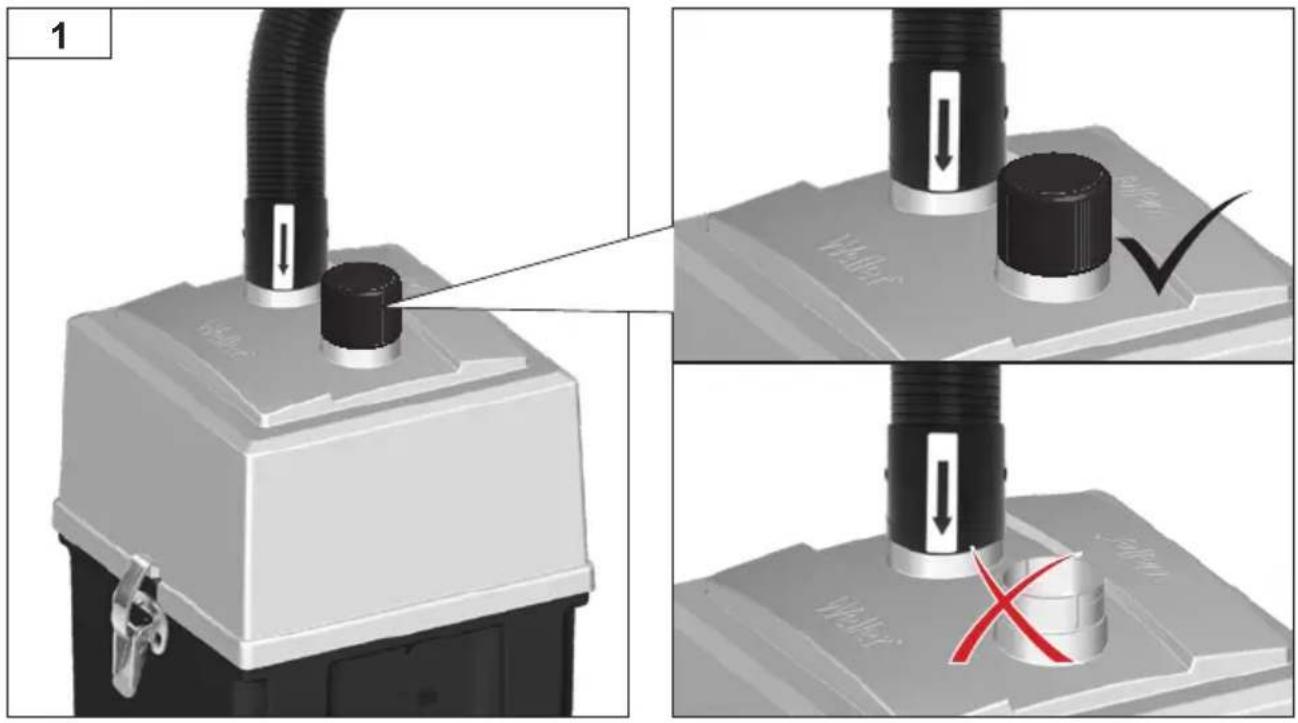

RU Ввод устройства в эксплуатацию

CN 调试

KO 시스템 가동

JP 運転開始

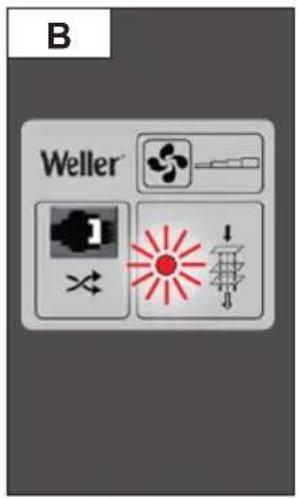

RU мощность всасывания на дисплее фильтра

CN 筛选显示 抽吸功率

KO 필터 표시 작동 흡인력

JP フィルター 表示 吸引力

B Weller

Предупреждение! Електрически удар

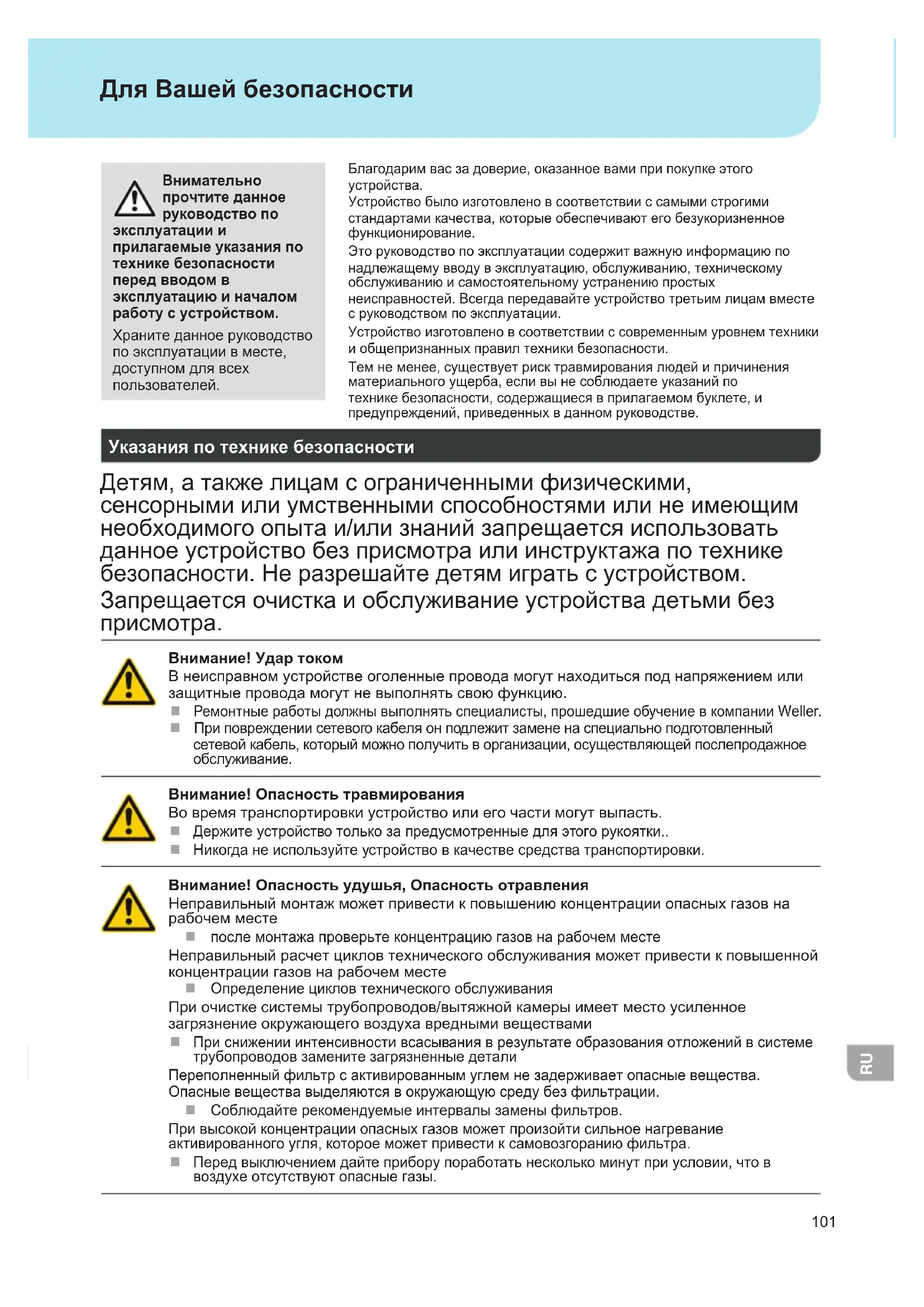

Внимательно прочтите данное руководство по

эксплуатации и прилагаемые указания по технике безопасности перед вводом в эксплуатацию и началом работу с устройством.

Храните данное руководство по эксплуатации в месте, доступном для всех пользователей.

Благодарим вас за доверие, оказанное вами при покупке этого устройства.

Устройство было изготовлено в соответствии с самыми строгими стандартами качества, которые обеспечивают его безукоризненное функционирование.

Это руководство по эксплуатации содержит важную информацию по надлежащему вводу в эксплуатацию, обслуживанию, техническому обслуживанию и самостоятельному устранению простых неисправностей. Всегда передавайте устройство третьим лицам вместе с руководством по эксплуатации.

Устройство изготовлено в соответствии с современным уровнем техники и общепризнанных правил техники безопасности.

Тем не менее, существует риск травмирования людей и причинения материального ущерба, если вы не соблюдаете указаний по технике безопасности, содержащиеся в прилагаемом буклете, и предупреждений, приведенных в данном руководстве.

Указания по технике безопасности

Детям, а также лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и/или знаний запрещается использовать данное устройство без присмотра или инструктажа по технике безопасности. Не разрешайте детям играть с устройством. Запрещается очистка и обслуживание устройства детьми без присмотра.

Внимание! Удар током

В неисправном устройстве оголенные провода могут находиться под напряжением или защитные провода могут не выполнять свою функцию.

Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.
При повреждении сетевого кабеля он подлежит замене на специально подготовленный сетевой кабель, который можно получить в организации, осуществляющей послепродажное обслуживание.

Внимание! Опасность травмирования

Во время транспортировки устройство или его части могут выпасть.

Держите устройство только за предусмотренные для этого рукоятки..
Никогда не используйте устройство в качестве средства транспортировки.

Внимание! Опасность удушья, Опасность отравления

Неправильный монтаж может привести к повышению концентрации опасных газов на рабочем месте

после монтажа проверьте концентрацию газов на рабочем месте

Неправильный расчет циклов технического обслуживания может привести к повышенной концентрации газов на рабочем месте

Определение циклов технического обслуживания

При очистке системы трубопроводов/вытяжной камеры имеет место усиленное загрязнение окружающего воздуха вредными веществами

При снижении интенсивности всасывания в результате образования отложений в системе трубопроводов замените загрязненные детали

Переполненный фильтр с активированным углем не задерживает опасные вещества.

Опасные вещества выделяются в окружающую среду без фильтрации.

Соблюдайте рекомендуемые интервалы замены фильтров.

При высокой концентрации опасных газов может произойти сильное нагревание активированного угля, которое может привести к самовозгоранию фильтра.

Перед выключением дайте прибору поработать несколько минут при условии, что в воздухе отсутствуют опасные газы.

Использование по назначению

Данная система фильтрации предназначена для отсасывания и фильтрации твердых частиц и газов - в зависимости от соответствующего фильтрующего материала.

Внимание! Опасность удушья, Опасность отравления

Ненадлежащее применение может привести к затруднениям дыхания, удушью, отравлению или к возникновению онкологических заболеваний

Отсасывание твердых частиц и газов, которые не соответствуют используемому фильтровальному материалу, не разрешено.
Отсасывание жидкостей и горючих газов не разрешено
Не используйте устройство без фильтра или с загрязненным фильтром.
Никогда не используйте устройство без кожуха вентилятора

Данное устройство разрешается использовать только при комнатной температуре и только в помещениях. Устройство предназначено для отсасывания с плоскости и не пригодно для непосредственного отсасывания дыма от паяльника.

Использование по назначению также подразумевает, что вы

соблюдайте данное руководство по эксплуатации,
соблюдаете все дополнительные сопроводительные документы,
соблюдайте национальные правила предупреждения несчастных случаев по месту использования.
Пайка и сварка эмалированных проводников
Используйте при пайке и сварке эмалированных проводов стандартные фильтры предварительной очистки М5.

Отсасывание паров клея

При отсасывании паров клея используйте широкополосный газовый фильтр (без фильтра для мелкодисперсных взвешенных частиц).

Изготовитель не несет ответственности за самовольное внесение изменений в конструкцию устройства.

Группы пользователей

По причине возникновения различных рисков и потенциальных опасностей некоторые рабочие операции разрешается выполнять только обученным квалифицированным специалистам.

Рабочая операция Группы пользователей
Монтаж комплексных трубопроводных систем при подсоединении нескольких вытяжных рукавов	Квалифицированный персонал с техническим образованием
Замена электрических запасных деталей Профессиональный электрик
Определение интервалов технического обслуживания	Специалист по технике безопасности
ОбслуживаниеЗамена фильтра	Неспециалисты
Монтаж комплексных трубопроводных систем при подсоединении нескольких вытяжных рукавовЗамена электрических запасных деталей	Ученики производственно-технического обучения под руководством и наблюдением квалифицированного специалиста, обладающего соответствующим образованием

Гарантия

Гарантийные требования покупателя истекают через год после доставки. Это не относится к регрессным требованиям покупателя в соответствии с §§ 478, 479 ГК ФРГ.

Мы будем нести ответственность по предоставленной нами гарантии только в том случае, если гарантия качества или долговечности была предоставлена нами в письменной форме и с использованием термина „Гарантия“.

Гарантия аннулируется при ненадлежащем использовании или в результате вмешательства, предпринятого неквалифицированными лицами.

Оставляем за собой право на технические изменения!

Для получения дополнительной информации обратитесь www.weller-tools.com

Уход и техническое обслуживание

Внимание!

Перед началом любых работ выньте сетевую вилку устройства из розетки.

Используйте только оригинальные запасные части WELLER.

С использованными фильтрами необходимо обращаться как со спецотходами. Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей страны.

Внимание

Различные флюсующие материалы, их компоненты, а также различные компоненты пыли в отсасываемом воздухе могут значительно сократить срок службы фильтра. При отсасывании паров клея необходимо использовать широкополосный газовый фильтр (без фильтра для мелкодисперсных взвешенных частиц).

В целях надлежащего функционирования системы фильтрации необходимо производить замену компактных фильтров следующим образом:

как минимум 1 раз в год или
при превышении допустимой средней концентрации газов на рабочем месте или
согласно плану технического обслуживания

Фильтр для мелкодисперсных взвешенных частиц и широкополосный газовый фильтр согласованы друг с другом, поэтому их следует заменять в качестве компактного фильтра. Для обеспечения безупречной функции фильтрования необходимо заменять компактный фильтр один раз в год. Фильтр для мелкой пыли (фильтрующий коврик) является ступенью предварительной очистки компактного фильтра и поэтому его нужно менять чаще.

Настоятельно рекомендуется менять компактный фильтр не реже, чем после каждой 10-й замены фильтра для мелкой пыли.

Красная сигнальная лампа мигает:

Рекомендуемый срок службы фильтра завершился.

Сигнализирует о необходимости замены фильтра. Отключите сигнальную лампу с помощью функции сброса на панели управления и запланируйте смену фильтра.

Красная сигнальная лампа горит непрерывно:

Недостаточная интенсивность всасывания. Выключите систему фильтрации. Проверьте насадки и трубки и при необходимости очистите. Если красная сигнальная лампа вновь загорается при следующем включении, необходимо заменить фильтр.

При невыполнении соответствующих мер система фильтрации отключается через пять минут для предотвращения перегрева.

При замене главного фильтра время фильтрования сбрасывается следующим образом:.

Нажмите и удерживайте нажатой кнопку вентилятора, одновременно включите выключатель и подождите, пока красная сигнальная лампа будет мигать в течение 3 секунд.

Сообщения о неисправностях и устранение неисправностей

Сообщение/симптом Возможная причина Способы устранения

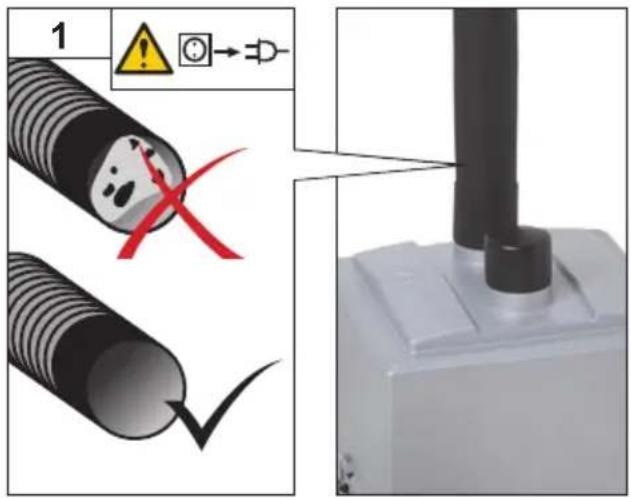

Недостаточная мощность всасывания	Негерметичность трубопроводной системы	Загерметизируйте трубопроводную систему
	Фильтр загрязнен	Замените фильтр
Дымоуловитель Zero Smog не запускается	Термическое отключение	Дайте дымоуловителю Zero Smog остыть. Снова включите примерно через 3 часа.
Фильтр для мелкодисперсных взвешенных частиц загрязняется слишком быстро	не вставлен фильтр предварительной очистки	Установите фильтр предварительной очистки, установите фильтр M5. При высокой доле твердых частиц установите сепаратор крупных фракций

Технические характеристики

Отсасывание дыма,образующегося при пайке	Zero Smog EL
Размеры (Д x Ш x В) (mm) 335 x 360 x 445
Размеры (Д x Ш x В) (inch) 13.19 x 14.17 x 17.52
Масса прим. (kg) 8,6
Сетевое напряжение (V/Hz) FT91010699:230 / 50Zero Smog EL120 / 60
Потребляемая мощность (W/V) 110/230110/120
Макс. вакуум (Pa/V) 2.500/2302.100/120
Макс. производительность ( m^3/h ) 150
Фильтр предварительнойочистки	Антибактериальный фильтр M5 задерживает 40-60%мелкой пыли > 1 мм.
Фильтр сосредоточеннойизбирательности	Фильтр для взвешенных веществ класса H13 (99,95 % твердых частиц прим. до 0,18 мкм)в комбинации с фильтром с активированным углем

Символы

Внимание!

Прочтите руководство по эксплуатации!

Перед проведением любых работ всегда вынимайте сетевую вилку устройства из розетки.

Дизайн и рабочее место выполняют требования защиты от электростатических разрядов

Знак СЕ

Британский знак соответствия

Утилизация

Не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно директиве по отходам электрического и электронного оборудования и гармонизированным национальным стандартам, бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

С использованными фильтрами необходимо обращаться как со спецотходами.

Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей страны.

RU Декларация соответствия EC

Заявляем, что указанные продукты выполняют требования следующих директив:

Уполномоченный на составление технических документов.

经授权编制技术文件

위임을 받아 기술파일 작성

技術文書の作成が認可される。

Weller Tools GmbH
