| Type de produit | Hotte aspirante pour fumées de soudure |
| Marque | Weller |
| Modèle | Zero Smog EL |
| Dimensions (L x l x H) | 335 x 360 x 445 mm |
| Poids | 8,6 kg |
| Alimentation électrique | 230 V / 50 Hz |
| Puissance absorbée | 110 W |
| Vide maximal | 2500 Pa |
| Débit d'air maximal | 150 m³/h |
| Filtre primaire (préfiltre) | Filtre medium M5 (capture 40-60% des poussières fines > 1 µm) |
| Filtre compact | Filtre H13 (99,95% des particules jusqu'à 0,18 µm) + filtre à charbon actif |
| Indicateur de saturation du filtre | Lampe d'avertissement rouge (clignotante = durée dépassée, fixe = capacité d'aspiration trop faible) |
| Arrêt de sécurité automatique | Oui, après 5 minutes si la capacité d'aspiration est trop faible |
| Conformité | CE, UKCA, conception ESD |
| Utilisation autorisée | Aspiration de fumées de soudure, vapeurs de colle (avec filtre adapté) |
| Interdictions | Ne pas aspirer de liquides ou gaz combustibles, ne pas utiliser sans filtre |
| Fréquence de remplacement du filtre compact | Au moins 1 fois par an, ou plus tôt si dépassement des concentrations limites |
| Réinitialisation du voyant | Maintenir le bouton du ventilateur enfoncé et activer l'interrupteur jusqu'à clignotement de 3 secondes |
| Nettoyage et entretien | Débrancher avant toute intervention ; remplacer les filtres colmatés comme déchets spéciaux |
| Garantie | 12 mois pour vices de fabrication |
| Température ambiante d'utilisation | Pièces fermées à température ambiante |
FOIRE AUX QUESTIONS - Zero Smog EL Weller
Questions des utilisateurs sur Zero Smog EL Weller
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Zero Smog EL - Weller et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Zero Smog EL de la marque Weller.
MODE D'EMPLOI Zero Smog EL Weller
FR Traduction de la notice originale
FR Mise en service de l'appareil
FR Affichage du filtre durée
FR Affichage du filtre capacité d'aspiration
FR Remplacement du filtre

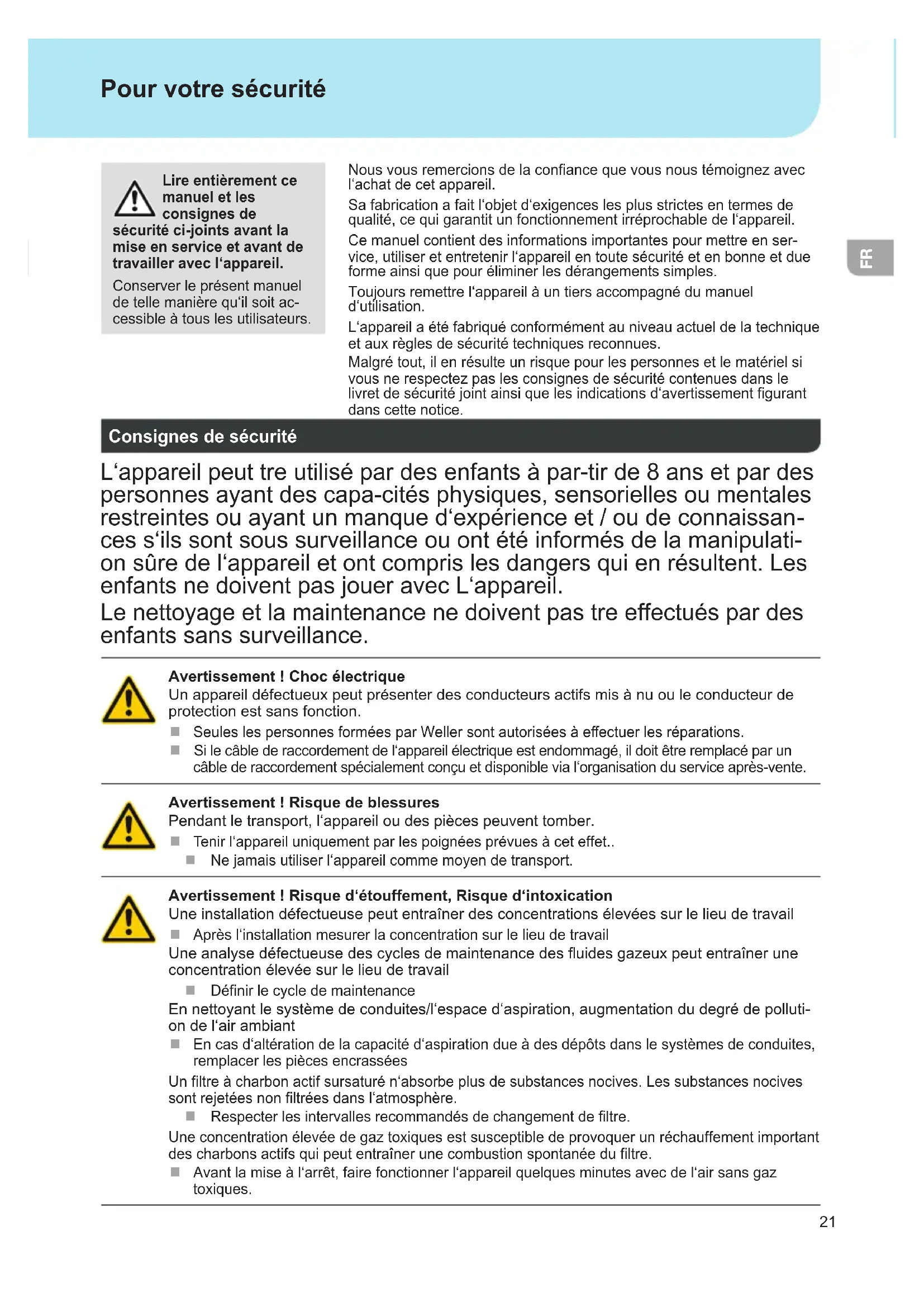

Lire entièrement ce manuel et les consignes de
sécurité ci-joints avant la mise en service et avant de travailler avec l'appareil.
Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs.
Nous vous remercions de la confiance que vous nous témoignez avec l'achat de cet appareil.
Sa fabrication a fait l'objet d'exigences les plus strictes en termes de qualité, ce qui garantit un fonctionnement irréprochable de l'appareil.
Ce manuel contient des informations importantes pour mettre en service, utiliser et entretenir l'appareil en toute sécurité et en bonne et due forme ainsi que pour éliminer les dérangements simples.
Toujours remettre l'appareil à un tiers accompagné du manuel d'utilisation.
L'appareil a été fabriqué conformément au niveau actuel de la technique et aux règles de sécurité techniques reconnues.
Malgré tout, il en résulte un risque pour les personnes et le matériel si vous ne respectez pas les consignes de sécurité contenues dans le livret de sécurité joint ainsi que les indications d'avertissement figurant dans cette notice.
Consignes de sécurité
L'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été informés de la manipulation sûre de l'appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
Avertissement ! choc électrique
Un appareil défectueux peut présenter des conducteurs actifs mis à nu ou le conducteur de protection est sans fonction.
Seules les personnes formées par Weller sont autorisées à effectuer les réparations. Si le câble de raccordement de l'appareil électrique est endommagé, il doit être remplacé par un câble de raccordement spécialement conçu et disponible via l'organisation du service après-vente.
Avertissement ! risque de blessures
Pendant le transport, l'appareil ou des pièces peuvent tomber.
Tenir l'appareil uniquement par les poignées prévues à cet effet. - Ne jamais utiliser l'appareil comme moyen de transport.
Avertissement ! risque d'étouffement, risque d'intoxication
Une installation défectueuse peut entraîner des concentrations élevées sur le lieu de travail
Après l'installation, mesurer la concentration sur le lieu de travail
Une analyse défectueuse des cycles de maintenance des fluides gazeux peut entraîner une concentration élevée sur le lieu de travail
Définir le cycle de maintenance
En nettoyant le système de conduites/l'espace d'aspiration, augmentation du degré de pollution de l'air ambiant.
En cas d'altération de la capacité d'aspiration due à des dépôts dans le système de conduites, remplacer les pièces encrassées
Un filtre à charbon actif sursaturé n'absorbe plus de substances nocives. Les substances nocives sont rejetées non filtrées dans l'atmosphère.
Respecter les intervalles recommandés de changement de filtre.
Une concentration élevée de gaz toxiques est susceptible de provoquer un réchauffement important des charbons actifs qui peut entraîner une combustion spontanée du filtre.
Avant la mise à l'arrêt, faire fonctionner l'appareil quelques minutes avec de l'air sans gaz toxiques.
Utilisation conforme aux prescriptions
Ce système de filtre convient pour aspirer et filtrer des particules et des gaz, indépendamment du média filtrant.
Avertissement ! risque d'étouffement, risque d'intoxication
Une utilisation incorrecte peut entraîner des difficultés respiratoires, l'intoxication, l'empoisonnement ou un cancer
Des particules et des gaz ne correspondant pas au média filtrant utilisé ne doivent pas être aspirés. Des liquides ou des gaz combustibles ne doivent pas être aspirés. Ne jamais utiliser l'appareil sans filtre ou avec un filtre plein. ■ Ne jamais utiliser l'appareil sans couvercle du ventilateur.
Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées.
L'appareil a été conçu pour être utilisé comme aspiration de surface et ne convient pas pour les aspirations directes sur le fer à souder.
L'utilisation conforme inclut également le respect
vous respectiez le présent mode d'emploi, vous respectiez tous les autres documents d'accompagnement, vous respectiez les directives nationales en matière de prévention des accidents, en vigueur sur le lieu d'utilisation.
Soudage de fils laqués
Pour le soudage de fils laqués, choisir les pré-filtres standard medium M5.
Aspiration de vapeurs de colle
Pour l'aspiration de vapeurs de colle, utiliser un filtre à gaz à large bande (sans filtre pour matières suspendues dans l'air).
Le fabricant décline toute responsabilité quant aux modifications effectuées de façon arbitraire sur l'appareil.
Groupes d'utilisateurs
En raison des risques et dangers d'importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail.
| Étape de travail Groupes d'utilisateurs | |
| Installation de systèmes de tuyaux complexes lors du raccordement de différents bras d'aspiration | Spécialiste avec formation technique |
| Remplacement de pièces de rechange électriques | Électricien |
| Définition d'intervalles de maintenance Spécialiste | de la sécurité |
| CommandeRemplacement du filtre | Non-spécialistes |
| Installation de systèmes de tuyaux complexes lors du raccordement de différents bras d'aspirationRemplacement de pièces de rechange électriques | Apprentis techniques sous l'égide et la surveillance d'un spécialiste qualifié |
Garantie
Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après les §§ 478, 479 du code civil allemand.
La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmation écrite par nos soins et moyennant l'emploi du terme „Garantie“.
La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié.
Sous réserve de modifications techniques !
Pour plus d'informations, consulter www.weller-tools.com
Avertissement !
Toujours extraire la fiche hors de la prise de courant avant d'intervenir sur l'appareil.
N'utiliser que des pièces de rechange d'origine.
Des filtres colmatés doivent être traités comme déchets spéciaux.
Éliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays.
Remarque
Certains fondants, ingrédients de fondants ainsi que des proportions différentes de la poussière dans l'air aspiré peuvent réduire la durée de vie du filtre de manière essentielle. Lors de l'aspiration de vapeurs de colle, il y aura lieu d'utiliser un filtre à gaz à large bande sans filtre pour matières en suspension.
Pour obtenir un fonctionnement correct du système de filtres, remplacer le filtre compact comme suit
au moins 1 fois par an ou en cas de dépassement de la concentration moyenne autorisée sur le lieu de travail ou • selon le plan de maintenance
Le filtre pour matières en suspension et le filtre à gaz à large bande sont adaptés l'un à l'autre si bien qu'ils doivent être remplacés au même moment en tant que filtre compact. Afin de garantir le bon fonctionnement du filtre, le filtre compact doit être remplacé une fois par an. Le filtre pour les poussières fines (natte filtrante) est le premier filtre du filtre compact et doit être de ce fait remplacé plus souvent.
Nous recommandons vivement de remplacer le filtre compact à chaque 10ème remplacement du filtre pour poussières fines au plus tard.
La lampe d'avertissement rouge clignote:
La durée de vie recommandée du filtre est dépassée. Signale un remplacement du filtre. Réinitialiser le clignotement avec la fonction reset sur le panneau de commande et planifier un changement de filtre.
La lampe d'avertissement rouge est allumée en permanence:
Capacité d'aspiration trop faible. Déconnecter l'unité de filtrage. Vérifier les buses et les tuyaux et les nettoyer le cas échéant. Si la lampe d'avertissement rouge s'allume à nouveau lors de la prochaine mise en service, le filtre doit être remplacé.
Si aucune mesure n'est prise, l'unité de filtrage s'arrête après cinq minutes pour empêcher toute surchauffe.
En remplaçant le filtre principal, le temps de filtrage est réinitialisé comme suit :
Maintenir le bouton du ventilateur enfoncé et activer l'interrupteur en même temps jusqu'à ce que la lampe d'avertissement rouge clignote pendant 3 sec.
Messages d'erreur et élimination des défauts
| Message / symptôme Cause possible Remède | ||
| ■ Manque de puissance d'aspiration | ■ Système de tuyauterie pas étanche | ■ Etancher le système de de tuyauterie |
| ■ Filtre encrassé | ■ Remplacer le filtre | |
| ■ Zero Smog ne démarre pas | ■ Mise hors service thermique | ■ Laisser Zero Smog refroidir Remettre en service après env. 3 h. |
| ■ Filtre pour les matières en suspension encrassé | ■ Premier filtre pas en place | ■ Mettre premier filtre en place Mettre filtre M5 en placeEn cas de haute teneur en matières solides Utiliser un préséparateur. |
Caractéristiques Techniques
| L'aspirateur de fumées de soudure | Zero Smog EL | |
| Dimensions L x l x H (mm) | 335 x 360 x 445 | |
| Dimensions L x l x H (inch) | 13.19 x 14.17 x 17.52 | |
| Poids Env. env. (kg) 8,6 | ||
| Tension de réseau (V/Hz) FT91010699: | 230 / 50Zero Smog EL120 / 60 | |
| Puissance absorbée (W/V) 110/230 | 110/120 | |
| Vide max. (Pa/V) 2.500/230 | 2.100/120 | |
| Volume refoulé max. (m3/h) 150 | ||
| Premier filtre | Le filtre medium M5 absorbe 40-60 % de poussières fines > à 1 mm. | |
| Filtre compact | filtre pour matières suspendues dans l'air de la classe H13 (99,95 % particules jusqu'env. 0,18 μm) combiné à un filtre à charbon actif | |
Symboles
Attention!
Lire la notice d'utilisation !
Avant de réaliser tous les travaux sur l'appareil, débrancher toujours la prise.
Désign et poste de travail conformes ESD
Signe CE
Marque de conformité britannique
Élimination des déchets
Ne pas jeter les appareils électriques dans les ordures ménagères. Conformément à la directive européenne relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
Des filtres colmatés doivent être traités comme déchets spéciaux.
Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays.
Nous déclarons que les produits désignés répondent aux conditions des directives suivantes :
autorise à réunir les documentations techniques.
