Produkta veids	Metināšanas dūmu nosūcējs
Zīmols	Weller
Modelis	Zero Smog EL
Izmēri (G x P x A)	335 x 360 x 445 mm
Svars	8,6 kg
Elektroapgāde	230 V / 50 Hz
Patērētā jauda	110 W
Maksimālais vakuums	2500 Pa
Maksimālā gaisa plūsma	150 m³/h
Primārais filtrs (priekšfiltrs)	Vidējais filtrs M5 (uztver 40-60% smalko putekļu > 1 µm)
Kompaktais filtrs	H13 filtrs (99,95% daļiņu līdz 0,18 µm) + aktivētās ogles filtrs
Filtra piesātinājuma indikators	Sarkanā brīdinājuma lampiņa (mirgo = termiņš pārsniegts, pastāvīgi = pārāk zema sūkšanas jauda)
Automātiska drošības izslēgšana	Jā, pēc 5 minūtēm, ja sūkšanas jauda ir pārāk zema
Atbilstība	CE, UKCA, ESD konstrukcija
Atļautā izmantošana	Metināšanas dūmu, līmes tvaiku nosūkšana (ar atbilstošu filtru)
Aizliegumi	Nesūkt šķidrumus vai degošas gāzes, nelietot bez filtra
Kompaktā filtra nomaiņas biežums	Vismaz 1 reizi gadā, vai agrāk, ja pārsniegtas robežkoncentrācijas
Indikatora atiestatīšana	Turiet nospiestu ventilatora pogu un ieslēdziet slēdzi, līdz lampiņa mirgo 3 sekundes
Tīrīšana un apkope	Atvienot pirms jebkādas iejaukšanās; aizsērējušos filtrus nomainīt kā īpašos atkritumus
Garantija	12 mēneši ražošanas defektiem
Darba apkārtējās vides temperatūra	Slēgtas telpas istabas temperatūrā

Bieži uzdotie jautājumi - Zero Smog EL Weller

Kā uzstādīt Zero Smog EL ?

Novietojiet ierīci uz stabilas virsmas. Ja nepieciešams, pievienojiet sūkšanas rokas. Pievienojiet strāvas kabeli 230 V / 50 Hz kontaktligzdā. Pirms ekspluatācijas pārliecinieties, ka filtri ir ievietoti. Detalizētus norādījumus skatiet rokasgrāmatā.

Kā nomainīt filtru ?

Vispirms atvienojiet ierīci. Atveriet filtra nodalījumu. Izņemiet lietoto kompakto filtru un priekšfiltru. Ievietojiet jauno kompakto filtru (H13 + aktivētā ogle) un jauno M5 priekšfiltru. Aizveriet nodalījumu. Atiestatiet indikatoru, turot nospiestu ventilatora pogu un ieslēdzot slēdzi, līdz sarkanā lampiņa mirgo 3 sekundes.

Ko darīt, ja sarkanā brīdinājuma lampiņa mirgo ?

Mirgojoša sarkanā lampiņa norāda, ka ieteicamais filtra kalpošanas laiks ir pārsniegts. Jums jāplāno filtra nomaiņa. Atiestatiet mirgošanu, izmantojot atiestatīšanas funkciju uz vadības paneļa.

Ko darīt, ja sarkanā brīdinājuma lampiņa deg pastāvīgi ?

Pastāvīgi degoša sarkanā lampiņa nozīmē, ka sūkšanas jauda ir pārāk zema. Atvienojiet iekārtu, pārbaudiet sprauslas un caurules, ja nepieciešams, notīriet tās. Ja lampiņa atkal iedegas nākamajā ieslēgšanā, nomainiet filtru. Ierīce automātiski izslēdzas pēc 5 minūtēm, ja netiek veikti nekādi pasākumi.

Kā atiestatīt filtra nomaiņas indikatoru ?

Turiet nospiestu ventilatora pogu, pēc tam ieslēdziet galveno slēdzi. Atlaidiet pogu, kad sarkanā brīdinājuma lampiņa mirgo 3 sekundes. Filtrācijas laiks ir atiestatīts.

Kādus filtru tipus izmantot līmes tvaikiem ?

Līmes tvaikiem izmantojiet plašas joslas gāzes filtru bez suspendēto daļiņu filtra. Šajā gadījumā neizmantojiet suspendēto daļiņu filtru.

Vai ierīci var izmantot šķidrumu sūkšanai ?

Nē, šķidrumu vai degošu gāzu sūkšana ir stingri aizliegta. Ierīce ir paredzēta tikai dūmu un gāzu sūkšanai no gaisa.

Kāds ir kompaktā filtra kalpošanas laiks ?

Kompaktais filtrs jānomaina vismaz vienu reizi gadā. Nomainiet to arī tad, ja tiek pārsniegta pieļaujamā vidējā koncentrācija darba vietā vai saskaņā ar apkopes plānu.

Kā apkopt ierīci ?

Pirms jebkādas apkopes vienmēr atvienojiet ierīci. Regulāri tīriet sprauslas un caurules. Nomainiet filtrus ieteiktajos intervālos. Lietotie filtri jāiznīcina kā īpašie atkritumi. Izmantojiet tikai oriģinālās rezerves daļas.

Ko darīt sūkšanas jaudas trūkuma gadījumā ?

Vispirms pārbaudiet cauruļvadu sistēmas hermētiskumu. Pēc tam pārbaudiet filtru: ja tas ir aizsērējis, nomainiet to. Ja problēma joprojām pastāv, pārliecinieties, vai M5 priekšfiltrs ir ievietots. Lielam cietvielu saturam izmantojiet priekšatsēdētāju.

LIETOŠANAS INSTRUKCIJA Zero Smog EL Weller

LV Piegādes komplekts

LT Komplektas

LV lekārtas lietošanas sākšana

LV Filtra rādījumu „darbības laiks”

LV Filtra rādījumu „nosūkšanas jauda”

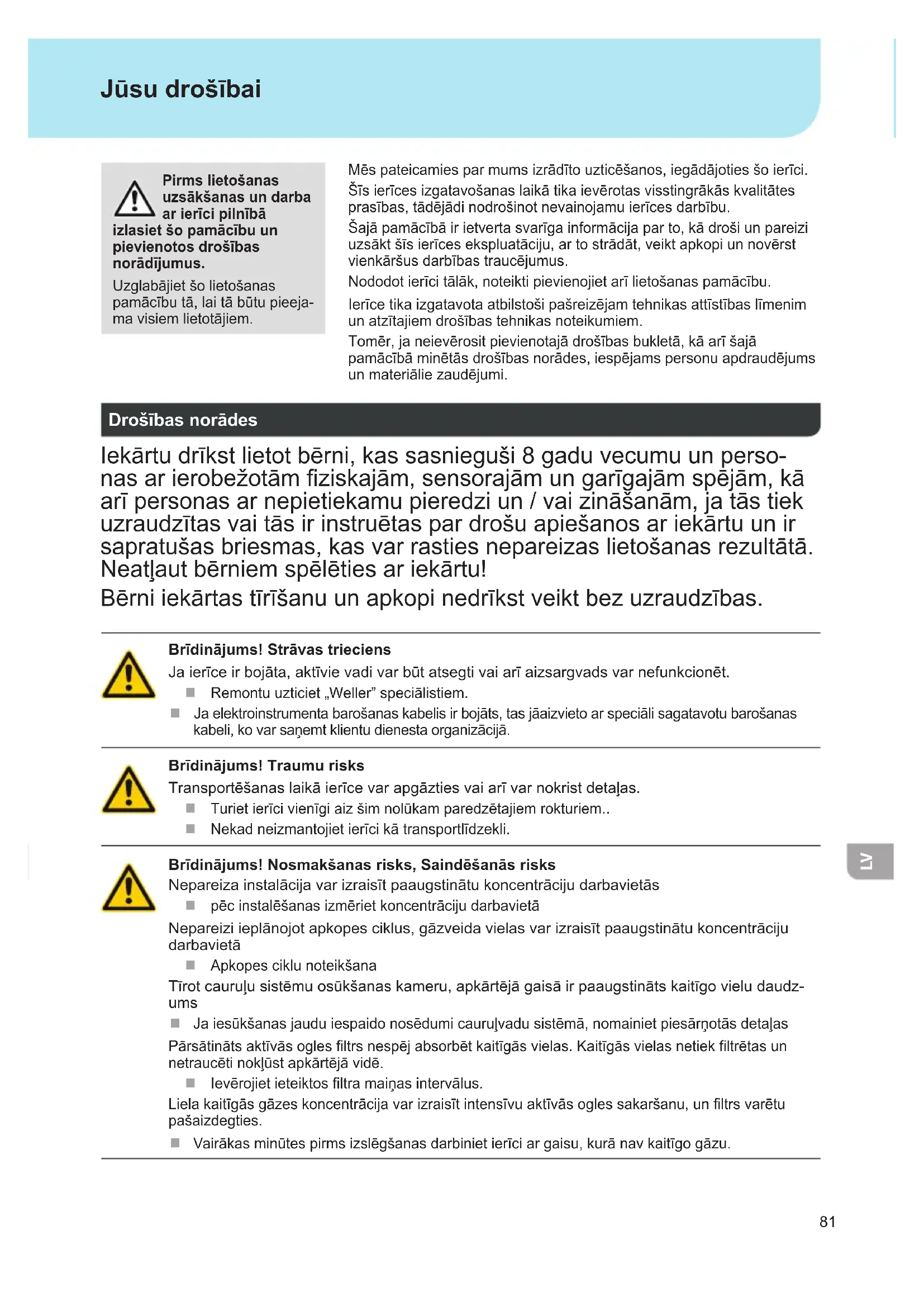

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā

izlasiet šo pamācību un pievienotos drošības norādījumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem.

Mês pateicamies par mums izrādīto uzticēšanos, iegādājoties šo ierīci.

Šīs ierīces izgatavošanas laikā tika ievērotas visstingrākās kvalitātes prasības, tādējādi nodrošinot nevainojamu ierīces darbību.

Šajā pamācībā ir ietverta svarīga informācija par to, kā droši un pareizi uzsākt šīs ierīces ekspluatāciju, ar to strādāt, veikt apkopi un novērst vienkāršus darbības traucējumus.

Nododot ierīci tālāk, noteikti pievienojiet arī lietošanas pamācību.

Ierīce tika izgatavota atbilstoši pašreizējam tehnikas attīstības līmenim un atzītajiem drošības tehnikas noteikumiem.

Tomēr, ja neievērosit pievienotajā drošības bukletā, kā arī šajā pamācībā minētās drošības norādes, iespējams personu apdraudējums un materiālie zaudējumi.

Drošības norādes

Iekārtu drīkst lietot bērni, kas sasnieguši 8 gadu vecumu un personas ar ierobežotām fiziskajām, sensorajām un garīgajām spējām, kā arī personas ar nepietiekamu pieredzi un / vai zināšanām, ja tās tiek uzraudzītas vai tās ir instruētas par drošu apiešanos ar iekārtu un ir sapratušas briesmas, kas var rasties nepareizas lietošanas rezultātā. Neatļaut bērniem spēlēties ar iekārtu!

Bērni iekārtas tīrīšanu un apkopi nedrīkst veikt bez uzraudzības.

Bridinājums! Strāvas trieciens

Ja ierīce ir bojāta, aktīvie vadi var būt atsegti vai arī aizsargvads var nefunkcionēt.

Remontu uzticiet „Weller” speciālistiem.

Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.

Brīdinājums! Traumu risks

Transportēšanas laikā ierīce var apgāzties vai arī var nokrist detaljas.

Turiet ierīci vienīgi aiz šim nolūkam paredzētajiem rokturiem..

Nekad neizmantojiet ierīci kā transportlīdzekli.

Brīdinājums! Nosmakšanas risks, Saindēšanās risks

Nepareiza instalācija var izraisīt paaugstinātu koncentrāciju darbavietās

pēc instalēšanas izmēriet koncentrāciju darbavietā

Nepareizi ieplānojot apkopes ciklus, gāzveida vielas var izraisīt paaugstinātu koncentrāciju darbavietā

■ Apkopes ciklu noteikšana

Tīrot cauruļu sistēmu osūkšanas kameru, apkārtējā gaisā ir paaugstināts kaitīgo vielu daudzums

Ja iesūkšanas jaudu iespaido nosēdumi cauruļvadu sistēmā, nomainiet piesārņotās detaļas

Pārsātināts aktīvās ogles filtrs nespēj absorbēt kaitīgās vielas. Kaitīgās vielas netiek filtrētas un netraucēti nokļūst apkārtējā vidē.

■ levērojiet ieteiktos filtra maiņas intervālus.

Liela kaitīgās gāzes koncentrācija var izraisīt intensīvu aktīvās ogles sakaršanu, un filtrs varētu pašaizdegties.

Vairākas minūtes pirms izslēgšanas darbiniet ierīci ar gaisu, kurā nav kaitīgo gāzu.

Atbilstoša lietošana

Šī filtru sistēma ir piemērota dalīņu atsūkšanai un atfiltrēšanai un gāzu filtrēšanai – tas atkarīgs no attiecīgā filtra materiāla.

Bridinājums! Nosmakšanas risks, Saindēšanās risks

Noteikumiem neatbilstoša izmantošana var izraisīt apgrūtinātu elpošanu, nosmakšanas risku, saindēšanos vai saslimšanu ar vēzi

Nedrīkst iesūkt dājīnas un gāzes, kas neatbilst izmantotajam filtra materiālam.
Nedrīkst iesūkt šķidrumus un deggāzes
Nekad neizmantojiet ierīci bez filtra vai ar aizsērējušu filtru.
Nekad neizmantojiet ierīci, ja ventilatoram nav uzlikts pārsegs

Ierīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā.

Ierīce tika konstruēta dūmu atsūknēšanai plaknē, un tā nav piemērota tiešai dūmu atsūkšanai pie lodāmuriem.

Atbilstošas izmantošanas nosacījumi ietver arī šādus nosacījumus:

lietošanas pamācības ievērošanu;
visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu;
negadījumu novēršanu ekspluatācijas vietā atbilstoši valstī pieņemtajām vadlīnijām.
Lakotu stieplu lodēšana vai metināšana
Emaljētu vadu lodēšanas un metināšanas laikā izmantojiet standarta priekšfiltra vidējā izmēra filtru M5.
Līmes tvaiku nosūkšana
■ Līmes tvaiku nosūkšanai izmantojiet platjoslas gāzes filtru (bez gaistošo vielu filtra).

Par patvalīgi veiktām iekārtas izmaiņām ražotājs neuzņemas atbildību.

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciaīlisti.

Darba etaps Lietotāju grupas
Kompleksu cauruļvadu sistēmu instalēšana, pievi-enojot vairākas nosūkšanas caurules	Kvalificēts personāls ar tehnisko izglītību
Elektrisko rezerves daļu nomaiņa Elektrotehnikas speciālists
Apkopes intervālu noteikšana Darba drošības speciālists
LietošanaFiltra nomaiņa	Neprofesionāļi
Kompleksu cauruļvadu sistēmu instalēšana, pievi-enojot vairākas nosūkšanas caurulesElektrisko rezerves daļu nomaiņa	Personas, kas apgūst tehnisko izglītību, apmācīta speciālista vadībā un uzraudzībā

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.— 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmaiņas.

Paturam tiesības veikt tehniskās izmaiņas!

Informāciju skatiet vietnē www.weller-tools.com

Apkope un kopšana

Bridinājums!

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas.

Izmantojiet tikai originalās „WELLER” rezerves daļas.

Netīri filtri ir jāutilizē kā īpašie atkritumi.

Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

Norāde

Dažādas plūstamības piedevas, plūstamības līdzekļu sastāvdaļas vai dažāds putekļu daudzums atsūknētajā gaisā var būtiski samazināt filtra darbmūža ilgumu. Atsūknējot līmes tvai-kus, ir jāizmanto platjoslas gāzes filtrs (bez sīko daļiņu filtra).

Lai filtru sistēma funkcionētu nevainojami, kompaktais filtrs jāmaina:

vismaz 1 reizi gadā vai
■ tad, kad darbavietā ir pārsniegta vidējā pieļaujamā koncentrācija, vai
saskaņā ar apkopes plānu

Sīko dalīņu filtrs un platjoslas gāzes filtrs ir savstarpēji saskaņoti, un tie jānomaina reizē ar kompakto filtru. Reizi gadā jānomaina kompaktais filtrs nevainojamas filtra darbības nodrošināšanai. Smalko putekļu filtrs (filtra ieliktnis) ir kompaktā filtra priekšfiltra pakāpe, un tas ir jāmaina biežāk.

Vēlākais pēc katras desmitās smalko putekļu filtra nomaiņas noteikti jānomaina arī kompaktais filtrs.

Sarkanā brīdinājuma lampiņa mirgo:

Ir beidzies filtra darbmūža ieteicamais ilgums. Norāda, ka jāmaina filtrs. Vadības pultī atiestatiet mirgošanu un ieplānojiet filtra maiņu.

Sarkanā brīdinājuma lampiņa deg nepārtraukti:

Pārāk zema sūkšanas jauda. Izslēdziet filtra bloku. Pārbaudiet sprauslas un caurules un iztīriet, ja vajadzīgs. Ja nākamajā ieslēgšanas reizē atkal iedegas brīdinājuma lampiņa, ir jāmaina filtrs. Ja netiek veikti vajadzīgie pasākumi, pēc piecām minūtēm filtra bloks izslēdzas, lai novērstu pārkaršanu.

Mainot galveno filtru, filtrēšanas laika atiestatīšana jāveic, kā aprakstīts tālāk..

Turiet nospiestu ventilatora taustiņu un vienlaikus ieslēdziet slēdzi, līdz uz 3 sekundēm iemirgojas sarkanā brīdinājuma lampiņa.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespēja	mais iemesls Veicamā darbība
■ Nepietiekamaatsūknēšanas jauda	■ Noplūde cauruļu sistēmā	■ Noblīvējiet cauruļvadu sistēmu
	■ Netīrs filtrs	■ Filtra nomaiņa
■ „Zero Smog” nesākdarbu	■ Termiska izslēgšanās	■ Ľaujiet „Zero Smog” atdzist. Pēcaptuveni 3 stundām atkalieslēdziet.
■ Pārāk ātri piepildās sīkodalīņu filtrs	■ Nav ievietots priekšfiltrs	■ Ievietojiet priekšfiltru; ievietojietM5 filtru. Ja ir liels cieto dalīņudaudzums, izmantojiet papildupriekšfiltru.

Tehniskie dati

Lodēšanas dūmu atsūknēšana Zero Smog EL

Izmēri PI x G x A (mm) 335 x 360 x 445
Izmēri PI x G x A (inch) 13.19 x 14.17 x 17.52
Svars apm. (kg) 8,6
Tīkla spriegums (V/Hz) FT91010699:	230 / 50Zero Smog EL120 / 60
Jauda Barošanas patēriņš (W/V) 110/230	110/120
Maksimālais vakuums (Pa/V) 2.500/230	2.100/120
Maksimālais piegādātais daudz- (m3/h) ums	150
Priekšfiltrs	Vidējais filtrs M5 uztver 40–60% smalko putekļu >1 mm.
Kompaktais filtrs	H13 klases sīko dāļinų filtrs (99,95 % dāļinų ar diametru līdz apt. 0,18 μm)kombinēts ar aktīvās ogles filtru

Simboli

Uzmanību!

Izlasiet lietošanas rokasgrāmatu!

Pirms jebkādām darbībām ar ierīci vienmēr izvelciet spraudni no kontaktligzdas.

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

CE markējums

Lielbritānijas atbilstības zīme

Utilizācija

Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaṇā ar Eiropas Direktīvu par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Netīri filtri ir jāutilizē kā īpašie atkritumi.

Nomainītas ierīces dajas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

LV ES atbilstības deklarācija

Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem:

LT ES atitikties deklaracija

Pilnvarots izstrādāt tehnisko dokumentāciju.
