Tuotetyyppi	Hitsaussavujen imukupu
Merkki	Weller
Malli	Zero Smog EL
Mitat (P x L x K)	335 x 360 x 445 mm
Paino	8,6 kg
Sähköliitäntä	230 V / 50 Hz
Tehonkulutus	110 W
Maksimi alipaine	2500 Pa
Maksimi ilmavirta	150 m³/h
Ensisuodatin (esisuodatin)	Keskipitkä suodatin M5 (sieppaa 40-60% hienoista hiukkasista > 1 µm)
Kompakti suodatin	H13-suodatin (99,95% hiukkasista aina 0,18 µm asti) + aktiivihiilisuodatin
Suodattimen kyllästymisilmaisin	Punainen varoitusvalo (vilkkuva = käyttöaika ylittynyt, kiinteä = imuteho liian alhainen)
Automaattinen turvapysäytys	Kyllä, 5 minuutin jälkeen jos imuteho on liian alhainen
Vaatimustenmukaisuus	CE, UKCA, ESD-suunnittelu
Sallitut käyttötavat	Hitsaussavujen, liimahöyryjen imurointi (sopivalla suodattimella)
Kielot	Älä imuroi nesteitä tai palavia kaasuja, älä käytä ilman suodatinta
Kompaktin suodattimen vaihtoväli	Vähintään kerran vuodessa, tai aiemmin jos raja-arvot ylittyvät
Merkkivalon nollaus	Pidä tuulettimen painiketta painettuna ja käynnistä kytkin, kunnes punainen valo vilkkuu 3 sekuntia
Puhdistus ja huolto	Irrota pistotulppa ennen toimenpiteitä; vaihda tukkeutuneet suodattimet erityisjätteenä
Takuu	12 kuukautta valmistusvioille
Käyttöympäristön lämpötila	Suljetut tilat huoneenlämmössä

Usein kysytyt kysymykset - Zero Smog EL Weller

Kuinka asentaa Zero Smog EL?

Aseta laite vakaalle alustalle. Liitä imuvarret tarvittaessa. Kytke virtajohto 230 V / 50 Hz pistorasiaan. Varmista, että suodattimet ovat paikallaan ennen käyttöönottoa. Katso yksityiskohtaiset ohjeet käyttöohjeesta.

Kuinka vaihtaa suodatin?

Irrota ensin laite verkkovirrasta. Avaa suodatinlokero. Poista käytetty kompakti suodatin ja esisuodatin. Aseta uusi kompakti suodatin (H13 + aktiivihiili) ja uusi M5-esisuodatin. Sulje lokero. Nollaa merkkivalo pitämällä tuulettimen painiketta painettuna ja kytkemällä kytkin, kunnes punainen valo vilkkuu 3 sekuntia.

Mitä tehdä, jos punainen varoitusvalo vilkkuu?

Vilkkuva punainen valo kertoo, että suodattimen suositeltu käyttöikä on ylittynyt. Sinun täytyy suunnitella suodattimen vaihto. Nollaa vilkkuminen ohjauspaneelin reset-toiminnolla.

Mitä tehdä, jos punainen varoitusvalo palaa jatkuvasti?

Kiinteä punainen valo tarkoittaa, että imuteho on liian alhainen. Irrota laite, tarkista suuttimet ja letkut, puhdista tarvittaessa. Jos valo syttyy uudelleen seuraavassa käynnistyksessä, vaihda suodatin. Laite pysähtyy automaattisesti 5 minuutin kuluttua, jos toimenpiteitä ei tehdä.

Kuinka nollata suodattimen vaihdon merkkivalo?

Pidä tuulettimen painiketta painettuna, käynnistä pääkytkin. Vapauta painike, kun punainen varoitusvalo vilkkuu 3 sekuntia. Suodatusaika nollautuu.

Mitä suodatintyyppejä käyttää liimahöyryille?

Käytä liimahöyryille laajakaistakaasusuojaa ilman hiukkassuodatinta. Älä käytä tässä tapauksessa hiukkassuodatinta.

Voiko laitetta käyttää nesteiden imurointiin?

Ei, nesteiden tai palavien kaasujen imurointi on ehdottomasti kielletty. Laite on suunniteltu vain savujen ja kaasujen imurointiin ilmasta.

Mikä on kompaktin suodattimen käyttöikä?

Kompakti suodatin on vaihdettava vähintään kerran vuodessa. Vaihda se myös, jos työpaikan sallittu keskimääräinen pitoisuus ylittyy, tai huoltosuunnitelman mukaisesti.

Kuinka huoltaa laitetta?

Irrota laite aina verkkovirrasta ennen huoltoa. Puhdista suuttimet ja letkut säännöllisesti. Vaihda suodattimet suositelluin väliajoin. Käytetyt suodattimet on hävitettävä erityisjätteenä. Käytä vain alkuperäisiä varaosia.

Mitä tehdä, jos imuteho on heikko?

Tarkista ensin putkiston tiiviys. Tarkista sitten suodatin: jos se on likainen, vaihda se. Jos ongelma jatkuu, varmista, että M5-esisuodatin on paikallaan. Suuren kiintoainepitoisuuden tapauksessa käytä esierotinta.

KÄYTTÖOHJE Zero Smog EL Weller

FI Alkuperäisten ohjeiden käännös

FI Laitteen käyttöönotto

FI Käyttöajan suodatinnäyttö

FI Imutehon suodatinnäyttö

FI Suodattimen vaihto

GR Αλλαγή φίλτρου

TR Filtre değişimi

CZ Výměna filtru

PL Wymiana filtra

HU Szüröcsere

SK Výmena filtra

SL Menjava filtra

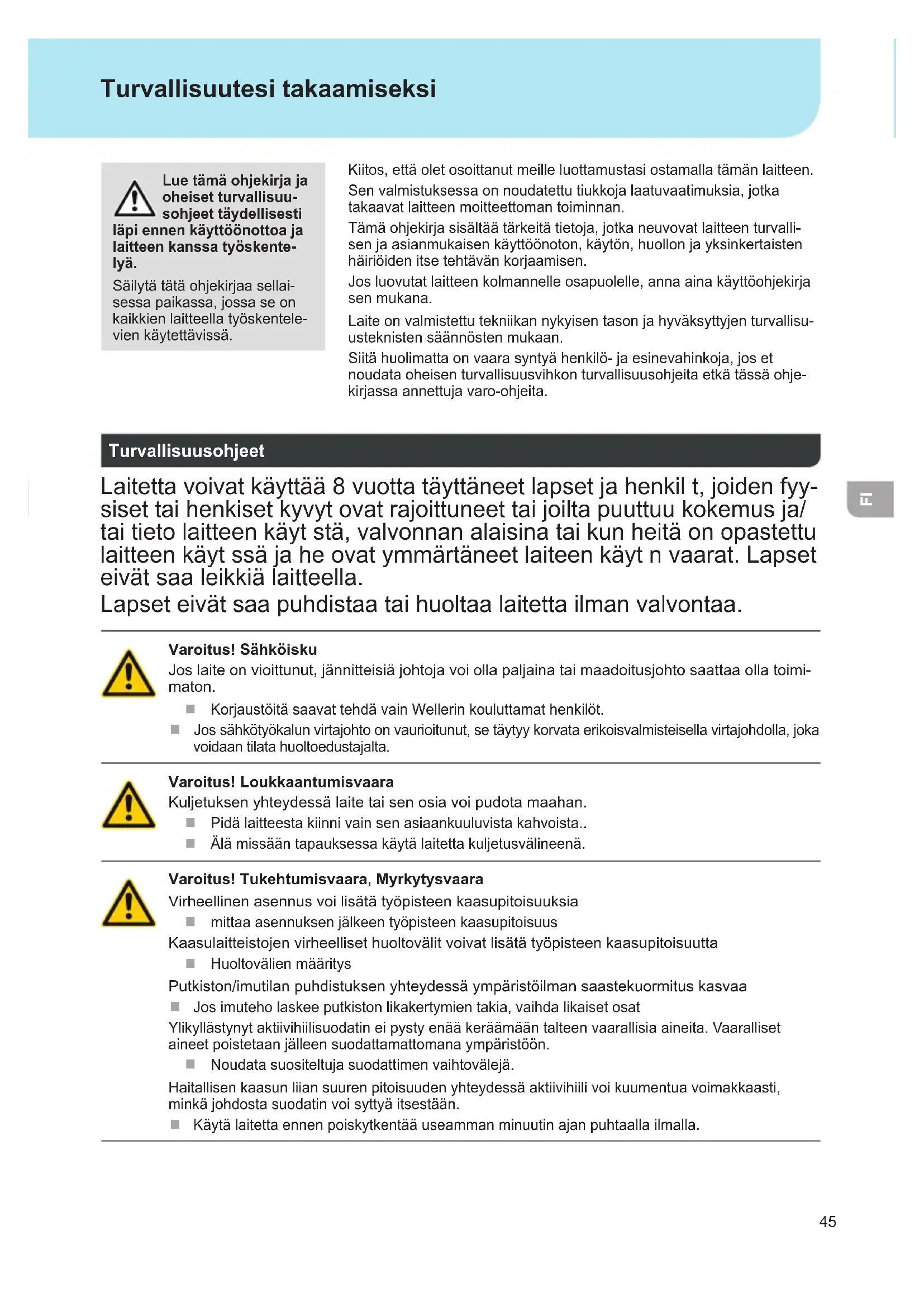

Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti

läpi ennen käyttöönottoa ja laitteen kanssa työskentelyä.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä.

Kiitos, että olet osoittanut meille luottamustasi ostamalla tämän laitteen.

Sen valmistuksessa on noudatettu tiukkoja laatuvaatimuksia, jotka takaavat laitteen moitteettoman toiminnan.

Tämä ohjekirja sisältää tärkeitä tietoja, jotka neuvovat laitteen turvallisen ja asianmukaisen käyttöönoton, käytön, huollon ja yksinkertaisten häiriöiden itse tehtävän korjaamisen.

Jos luovutat laitteen kolmannelle osapuolelle, anna aina käyttöohjekirja sen mukana.

Laite on valmistettu tekniikan nykyisen tason ja hyväksyttyjen turvallisuusteknisten säännösten mukaan.

Siitä huolimatta on vaara syntyä henkilö- ja esinevahinkoja, jos et noudata oheisen turvallisuusvihkon turvallisuusohjeita etkä tässä ohjekirjassa annettuja varo-ohjeita.

Turvallisuusohjeet

Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkil t, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käyt stä, valvonnan alaisina tai kun heitä on opastettu laitteen käyt ssä ja he ovat ymmärtäneet laiteen käyt n vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Varoitus! Sähköisku

Jos laite on vioittunut, jännitteisiä johtoja voi olla paljaina tai maadoitusjohto saattaa olla toimimaton.

- Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.

Jos sähkötyökalun virtajohto on vaurioitunut, se täytyy korvata erikoisvalmisteisella virtajohdolla, joka voidaan tilata huoltoedustajalta.

Varoitus! Loukkaantumisvaara

Kuljetuksen yhteydessä laite tai sen osia voi pudota maahan.

Pidä laitteesta kiinni vain sen asiaankuuluvista kahvoista..

- Älä missään tapauksessa käytä laitetta kuljetusvälineenä.

Varoitus! Tukehtumisvaara, Myrkytysvaara

Virheellinen asennus voi lisätä työpisteen kaasupitoisuksia

mittaa asennuksen jälkeen työpisteen kaasupitoisuus

Kaasulaitteistojen virheelliset huoltovälit voivat lisätä työpisteen kaasupitoisuutta

■ Huoltovälien määritys

Putkiston/imutilan puhdistuksen yhteydessä ympäristöilman saastekuormitus kasvaa

Jos imuteho laskee putkiston likakertymien takia, vaihda likaiset osat

Ylikyllästynyt aktiivihiilisuodatin ei pysty enää keräämään talteen vaarallisia aineita. Vaaralliset aineet poistetaan jälleen suodattamattomana ympäristöön.

Noudata suositeltuja suodattimen vaihtovälejä.

Haitallisen kaasun liian suuren pitoisuuden yhteydessä aktiivihili voi kuumentua voimakkaasti, minkä johdosta suodatin voi syttyä itsestään.

Käytä laitetta ennen poiskytkentää useamman minuutin ajan puhtaalla ilmalla.

Tarkoituksenmukainen Käyttö

Tämä suodatusjärjestelmä soveltuu hiukkasten ja kaasujen imurointiin ja suodattamiseen - riippuen kulloisestakin suodatusvälineestä.

Varoitus! Tukehtumisvaara, Myrkytysvaara

Epäasianmukainen käyttö voi aiheuttaa hengitysvaikeuksia, tukehtumisvaaran, myrkytysvaaran tai syöpää

Käytettävälle suodatusvälineelle sopimattomia hiukkasia ja kaasuja ei saa imuroida.
Nesteitä ja palonarkoja kaasuja ei saa imuroida
- Älä missään tapauksessa käytä laitetta ilman suodatinta tai täyden suodattimen kanssa.
- Älä missään tapauksessa käytä laitetta ilman tuulettimen suojusta

Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätiloissa.

Laite on suunniteltu pintaimuriksi ja siksi se sopii suoraan juotoskolvista tehtävään imurointiin.

Määräystenmukainen käyttö sisältää myös sen, että

noudatat tätä ohjekirjaa,
noudatat kaikkia muita mukana olevia asiakirjoja,
noudatat maakohtaisia tapaturmantorjuntamääräyksiä käyttöpaikalla.

Lakkalankojen juottaminen tai hitsaaminen

Käytä lakkalankojen juotossa ja hitsauksessa vakiomallisen esisuodattimen M5-materiaalisuodatinta.

Liimahöyryjen imurointi

Käytä liimahöyryjen imurointiin laajakaistakaasusuodatinta (ilman leijuainesuodatinta).

Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistä muutoksista.

Käyttäjäryhmät

Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.

Työvaihe Käyttäjäryhmät
Monimutkaisten putkistojen asennus kytkettäessä useampia imuvarsia	Teknisen koulutuksen omaava ammattihenkilöstö
Sähköisten varaosien vaihto Sähköasentajat
Huoltovälien määritys Turvallisuusammattilaiset
Laitteen käyttöSuodattimen vaihto	Työntekijät
Monimutkaisten putkistojen asennus kytkettäessä useampia imuvarsiaSähköisten varaosien vaihto	Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Oikeus teknisiin muutoksiin pidätetään!

Lisätietoja saat osoitteesta www.weller-tools.com

aseman hoito ja huolto

Varoitus!

Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Käyttäkää ainoastaan alku-peräisiä varaosia.

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

HUOMIO

Poisimetyn ilman eri juoksutusaineet, juoksutusaineosuudet sekä erilaiset pölyosuudet saattavat vähentää suodattimen kestoa olennaisesti. Liimahöyryjä pois imettäessä on käytettävä monitoimi-kaasusuodatin (ilman leijusuodatinta).

Suodatusjärjestelmän asianmukaisen toiminnan takaamiseksi kom- paktisuodatin täytyy vaihtaa seuraavasti

vähintään kerran vuodessa tai
kun työpisteen suurin sallittu keskimääräinen kaasupitoisuus ylitetään tai
huoltokaavion mukaan

Leijuainesuodatin ja laajakaista-kaasusuodatin on mukautettu toisilleen sopiviksi, niin että ne vaihdetaan kompaktisuodattimena yhdessä. Moitteettoman suodatustoiminnon takaamiseksi kompak-tisuodatin on vaihdettava kerran vuodessa. Hienosuodatin (suoda-tinmatto) on kompaktisuodattimen esisuodatusvaihe ja siksi se tulee vaihtaa useammin.

Suosittelemme vaihtamaan kompaktisuodattimen viimeistään hienopölysuodattimen joka 10. vaihtokerran yhteydessä.

Punainen varoitusvalo vilkkuu:

Suodattimen suositeltu elinikä on kulunut loppuun. Kehotus suodattimen vaihtoon. Palauta vilkkuva valo ohjaustaulun resetointitoiminnolla alkutilaan ja varaa ajankohta suodattimen vaihtoon.

Punainen varoitusvalo palaa keskeytyksettä:

Imuteho liian matala. Kytke suodatinyksikkö pois päältä. Tarkasta suuttimet ja putket ja puhdista tarvittaessa. Jos punainen varoitusvalo syttyy seuraavan käynnistyksen yhteydessä uudelleen, suodatin täytyy vaihtaa.

Jos mitään toimenpiteitä ei tehdä, suodatinyksikkö kytkeytyy viiden minuutin kuluttua pois päältä ylikuumenemisen estämiseksi.

Pääsuodattimen vaihdon yhteydessä suodatusaika palautetaan seuraavasti alkutilaan:.

Pidä tuuletinnappia painettuna ja kytke samalla katkaisin päälle, kunnes punainen varoitusvalo vilkkuu 3 sekunnin ajan.

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet
Puuttuva poisimuteho	Putkijärjestelmä epätiivis	Tiivistä putkijärjestelmä
	Suodatin likaantunut	Vaihda suodatin
Zero Smog ei lähde käyntiin	Terminen poiskytkeminen	Anna Zero Smog jäähtyä Kytke n. 3 tunnin jälkeen uudelleen-päälle
Pölynsuodatin liian nopeasti likaantunut	Esisuodatinta ei ole asetettu	Aseta esisuodatin paikalleen Aseta F/ suodatin paikalleen Jos on korkea kiintoaineosuus, aseta esierotin paikalleen

Tekniset Arvot

Juotossavuimuri Zero Smog EL
Mitat P x L x K (mm) 335 x 360 x 445
Mitat P x L x K (inch) 13.19 x 14.17 x 17.52
Paino noin (kg) 8,6
Verkkojännite (V/Hz) FT91010699:
	230 / 50Zero Smog EL120 / 60
Tehonotto (W/V) 110/230
	110/120
Max. alipaine (Pa/V) 2.500/230
	2.100/120
Max. syöttöteho (m3/h)	150
Esisuodatin
	Pölysuodatin M5 kerää 40-60 % talteen hienojakoisesta pölystä > 1 mm.
Yhdistelmäsuodatin
	Luokan H13 pölynsuodatin (99,95 % hiukkasia aina n. 0,18 μmiin asti)yhdessä aktiivihilisuodattimen kanssa

Symbolit

Huomio!

Lue käyttöopas!

Vedä aina pistoke irti pistorasiasta, ennen kuin alat tekemään laittee-seen liittyviä töitä.

ESD-turvallinen muotoilu ja ESD-turvallinen työpiste

CE-merkki

Britannian säännönmukaisuus- merkki

Hävittäminen

Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteseen ja ohjattava ympäristöystävälliseen kierrätykseen. Likaantuneet suodattimet on käsiteltävä erikoisjätteenä.

Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

Hoiatus! Lämbumisoht, Mürgitusoht

Hoiatus! Lämbumisoht, Mürgitusoht

Punane hoiatustuli vilgub:

FI EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset:

Teknisten asiakirjojen laadintaan valtuutettu.
