Ürün Türü	Kaynak dumanı aspiratörü
Marka	Weller
Model	Zero Smog EL
Boyutlar (G x D x Y)	335 x 360 x 445 mm
Ağırlık	8,6 kg
Elektrik Beslemesi	230 V / 50 Hz
Güç Tüketimi	110 W
Maksimum Vakum	2500 Pa
Maksimum Hava Debisi	150 m³/saat
Birincil Filtre (ön filtre)	M5 orta filtre (1 µm'den büyük ince tozların %40-60'ını tutar)
Kompakt Filtre	H13 filtre (0,18 µm'ye kadar partiküllerin %99,95'i) + aktif karbon filtre
Filtre Doygunluk Göstergesi	Kırmızı uyarı lambası (yanıp sönen = süre doldu, sabit = emiş kapasitesi çok düşük)
Otomatik Güvenlik Durdurması	Evet, emiş kapasitesi çok düşükse 5 dakika sonra
Uygunluk	CE, UKCA, ESD tasarımı
İzin Verilen Kullanım	Kaynak dumanı, tutkal buharlarının emilmesi (uygun filtre ile)
Yasaklar	Sıvı veya yanıcı gazları emmeyin, filtresiz kullanmayın
Kompakt Filtre Değiştirme Sıklığı	Yılda en az 1 kez veya sınır konsantrasyonları aşılırsa daha erken
Gösterge Sıfırlama	Fan düğmesine basılı tutun ve 3 saniye yanıp sönene kadar anahtarı etkinleştirin
Temizlik ve Bakım	Herhangi bir müdahaleden önce fişi çekin; tıkanmış filtreleri özel atık olarak değiştirin
Garanti	Üretim hatalarına karşı 12 ay
Kullanım Ortam Sıcaklığı	Oda sıcaklığındaki kapalı alanlar

Sık sorulan sorular - Zero Smog EL Weller

Zero Smog EL nasıl kurulur?

Cihazı sabit bir yüzeye yerleştirin. Gerekirse emiş kollarını bağlayın. Güç kablosunu 230 V / 50 Hz prizine takın. Çalıştırmadan önce filtrelerin takılı olduğundan emin olun. Ayrıntılı talimatlar için kılavuza bakın.

Filtre nasıl değiştirilir?

Önce cihazın fişini çekin. Filtre bölmesini açın. Kullanılmış kompakt filtreyi ve ön filtreyi çıkarın. Yeni kompakt filtreyi (H13 + aktif karbon) ve yeni M5 ön filtreyi takın. Bölmeyi kapatın. Fan düğmesine basılı tutarak ve kırmızı lamba 3 saniye yanıp sönene kadar anahtarı etkinleştirerek göstergeyi sıfırlayın.

Kırmızı uyarı lambası yanıp sönerse ne yapmalı?

Yanıp sönen kırmızı lamba, önerilen filtre ömrünün aşıldığını gösterir. Filtre değişimini planlamalısınız. Kontrol panelindeki sıfırlama işleviyle yanıp sönmeyi sıfırlayın.

Kırmızı uyarı lambası sabit yanarsa ne yapmalı?

Sabit kırmızı lamba, emiş kapasitesinin çok düşük olduğu anlamına gelir. Üniteyi fişten çekin, nozulları ve hortumları kontrol edin, gerekirse temizleyin. Bir sonraki çalıştırmada lamba tekrar yanarsa filtreyi değiştirin. Herhangi bir önlem alınmazsa cihaz 5 dakika sonra otomatik olarak durur.

Filtre değiştirme göstergesi nasıl sıfırlanır?

Fan düğmesine basılı tutun, ardından ana anahtarı etkinleştirin. Kırmızı uyarı lambası 3 saniye yanıp söndüğünde düğmeyi bırakın. Filtrasyon süresi sıfırlanır.

Tutkal buharları için hangi filtre türleri kullanılmalı?

Tutkal buharları için, askıda katı madde filtresi olmayan geniş bant gaz filtresi kullanın. Bu durumda askıda katı madde filtresi kullanmayın.

Cihaz sıvıları emmek için kullanılabilir mi?

Hayır, sıvı veya yanıcı gazların emilmesi kesinlikle yasaktır. Cihaz yalnızca havadaki duman ve gazların emilmesi için tasarlanmıştır.

Kompakt filtrenin ömrü ne kadardır?

Kompakt filtre yılda en az bir kez değiştirilmelidir. Ayrıca işyerinde izin verilen ortalama konsantrasyon aşılırsa veya bakım planına göre değiştirin.

Cihazın bakımı nasıl yapılır?

Herhangi bir bakımdan önce cihazın fişini çekin. Nozulları ve hortumları düzenli olarak temizleyin. Filtreleri önerilen aralıklarla değiştirin. Kullanılmış filtreler özel atık olarak imha edilmelidir. Yalnızca orijinal yedek parçalar kullanın.

Emiş gücü eksikliği durumunda ne yapmalı?

Önce boru sisteminin sızdırmazlığını kontrol edin. Ardından filtreyi inceleyin: kirliyse değiştirin. Sorun devam ederse M5 ön filtrenin takılı olduğundan emin olun. Yüksek katı madde içeriği için bir ön ayırıcı kullanın.

KULLANIM KILAVUZU Zero Smog EL Weller

TR Orijinal işletme talimatı çevirisi

TR Cihazı işletme alma

TR Çalışma süresi filtre göstergesi

TR Emiş gücü filtre göstergesi

Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu

kullanım kılavuzunu ve ekteki güvenlik uyarılarını okuyunuz.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz.

Bu cihazı satın alarak göstermiş olduğunu güven için size teşekkür ederiz.

Üretimde, cihazın kusursuz fonksiyon durumunu garantileyen en yoğun kalite gereksinimleri temel alınmıştır.

Bu kullanım kılavuzunda, cihazı güvenli ve uygun şekilde çalıştırmanız, kullanmanız, bekleme moduna almanız ve basit arızaları giderebilmeniz için önemli bilgiler mevcuttur.

Cihazı üçüncü şahıslara iletirken, yanında her zaman kullanım kılavuzunu da veriniz.

Cihaz güncel teknolojiye uygun olarak, kabul edilmiş güvenlik teknolojisi kurallarına göre üretilmiştir.

Buna rağmen kullanım kılavuzu ile birlikte gönderilen Güvenlik Uyarıları Kitapçığı'ndaki güvenlik uyarılarını ve bu kılavuzdaki uyarıları dikkate almadığınız takdirde şahısların yaralanma/ölüm tehlikesi ve maddi hasar meydana gelme tehlikesi söz konusudur.

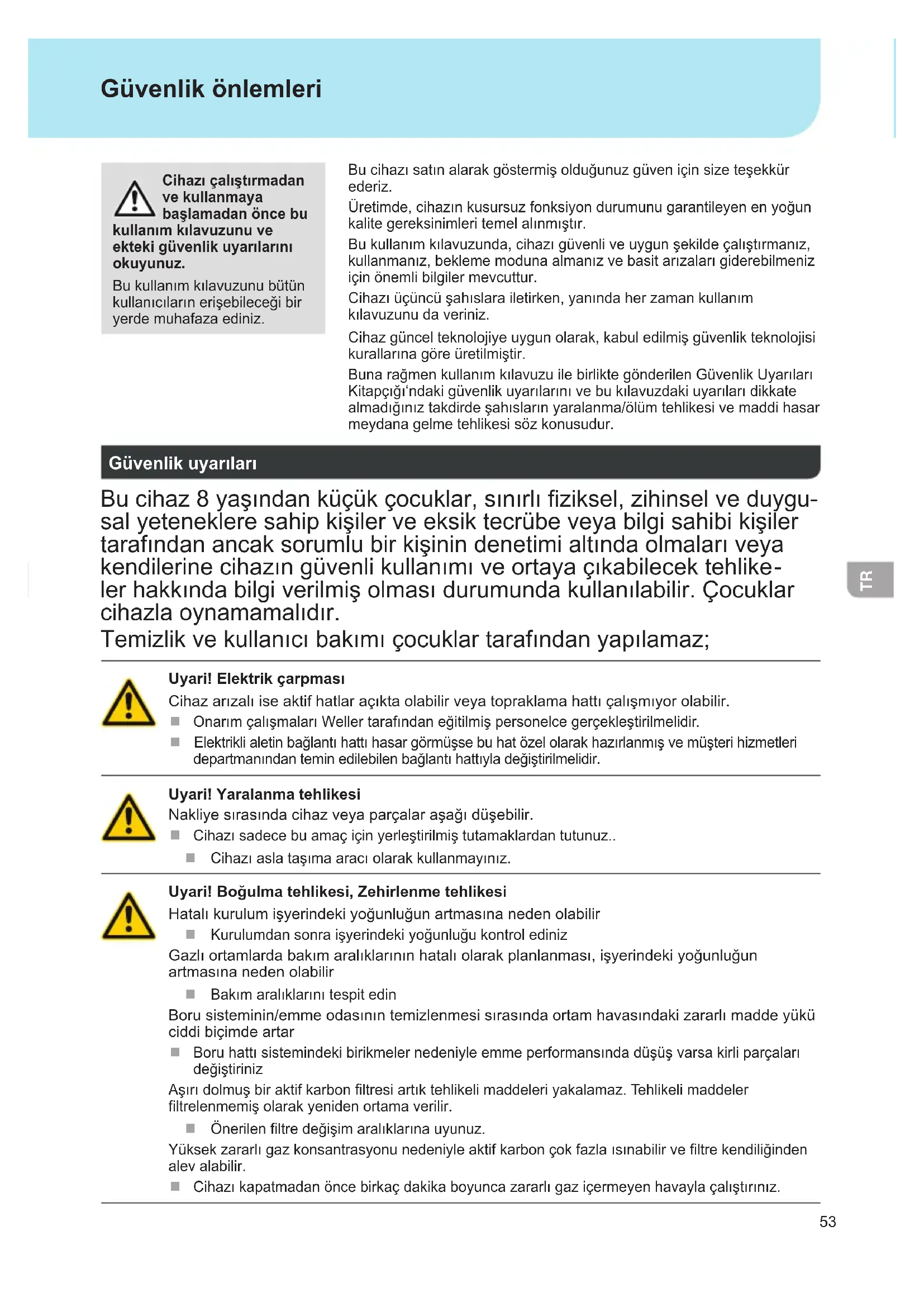

Güvenlik uyarıları

Bu cihaz 8 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır.

Temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz;

Uyari! Elektrik çarpması

Cihaz arızalı ise aktif hatlar açıkta olabilir veya topraklama hattı çalışmıyor olabilir.

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.
Elektrikli aletin bağlantı hattı hasar görmüşse bu hat özel olarak hazırlanmış ve müşteri hizmetleri departmanından temin edilebilen bağlantı hattıyla değiştirilmelidir.

Uyari! Yaralanma tehlikesi

Nakliye sırasında cihaz veya parçalar aşağı düşebilir.

Cihazı sadece bu amaç için yerleştirilmiş tutamaklardan tutunuz..
Cihazı asla taşıma aracı olarak kullanmayınız.

Uyari! Boğulma tehlikesi, Zehirlenme tehlikesi

Hatalı kurulum işyerindeki yoğunluğun artmasına neden olabilir

- Kurulumdan sonra işyerindeki yoğunluğu kontrol ediniz

Gazlı ortamlarda bakım aralıklarının hatalı olarak planlanması, işyerindeki yoğunluğun artmasına neden olabilir

Bakım aralıklarını tespit edin

Boru sisteminin/emme odasının temizlenmesi sırasında ortam havasındaki zararlı madde yükü ciddi biçimde artar

Boru hattı sistemindeki birikmeler nedeniyle emme performansında düşüş varsa kirli parçaları değiştiriniz

Aşırı dolmuş bir aktif karbon filtresi artık tehlikeli maddeleri yakalamaz. Tehlikeli maddeler filtrelenmemiş olarak yeniden ortama verilir.

Önerilen filtre değişim aralıklarına uyunuz.

Yüksek zararlı gaz konsantrasyonu nedeniyle aktif karbon çok fazla ısınabilir ve filtre kendiliğinden alev alabilir.

Cihazı kapatmadan önce birkaç dakika boyunca zararlı gaz içermeyen havayla çalıştırınız.

Kullanim

Bu filtre sistemi, ilgili filtre ortamına bağlı olarak, partikülleri ve gazları emmek ve filtrelemek için tasarlanmıştır.

Uyari! Boğulma tehlikesi, Zehirlenme tehlikesi

Usulüne uygun olmayan kullanım soluk alma problemlerine, boğulmaya, zehirlenmeye veya kansere neden olabilir

Yerleştirilen filtre ortamına uygun olmayan partiküller ve gazlar emilemez.
■ Sıvılar ve yanıcı gazları emmesi yasaktır
Cihazı asla filtresiz veya dolu filtreyle kullanmayınız.
Cihazı asla fan kapağı olmadan kullanmayınız

Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir.

Cihaz, yüzey emicisi olarak tasarlanımı tır ve lehim ucundan do rudan emi için uygun de ildir.

Amaca uygun kullanım şunları da içerir

Bu kullanım kılavuzunu dikkate almanız,
Diğer bütün dokümanları dikkate almanız,
Kullanım yerinde ulusal kaza önleme yönetmeliklerini dikkate almanız.

Lake kaplı tellerle kaynak ve lehim

Emaye tellere kaynak ve lehim yapılması sırasında standart ön filtre olarak M5 partikül filtresini kullanın.
Yapışkan buharlarının emilmesi

■ Yapışkan buharlarını emmek için bir geniş bantlı gaz filtresi (asılı parçacıklar filtresi olmadan) kullanınız.

Cihazda kendi yaptığınız değişiklikler için üretici sorumluluk kabul etmez.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları
Birden çok emme kolunun bağlandığı karmaşık boru sistemlerinin kurulumu	Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi Uzman elektrik teknisyeni
Bakım aralıklarının tespit edilmesi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
Birden çok emme kolunun bağlandığı karmaşık boru sistemlerinin kurulumuElektrikli yedek parçaların değiştirilmesi	Teknik eğitim görenler, eğitimli uzmanların gözetiminde ve talimatıyla çalışabilir

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre saticının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirilldiği taktirde iptal olur.

Teknik değişiklik yapma hakkı saklıdır!

Lütfen adresinden bilgi alınız www.weller-tools.com

temizliği ve bakımı

Uyari!

Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin.

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Kirlenmiş filtreler özel atık olarak işlem görmelidir. Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

Dikkat

Emilen havadaki değişik toz parçacıkları, farklı eritken maddeler ve eritken madde içerikleri filtrenin kullanım ömrünü kısaltabilir. Yapışkan buharlarının emilmesi sırasında bir geniş bantlı gaz filtresi (asılı parçacık filtre olmadan) kullanılmalıdır.

Filtre sisteminin düzgün çalışması için filtre aşağıdaki gibi değiştirilmelidir

Yılda en az 1 defa veya
İzin verilen ortalama işyeri yoğunluğunun aşılması durumunda veya
bakım planına göre

HEPA fiiltresi ve geni bant cam filtre e le tirilmi tir ve böylece kompak filtre olarak birlikte de i tirilmelidir. Sorunsuz bir filtreleme fonksiyonu sağlamak için kompakt filtrenin yılda bir kez değiştirilmesi gerekir.

Partikül filtresi (Filtre yata 1), kompak filtrenin ön filtreleme kademesidir ve bu yüzden daha sık de i tirilmelidir.

İnce toz filtresinin en geç her 10. değişiminde kompakt filtrenin de değiştirilmesini özellikle tavsiye ederiz.

Kırmızı uyarı lambası yanıp söner:

Filtrenin tavsiye edilen kullanım ömrü dolmuştur. Filtrenin değiştirilmesi gerektiğine işaret eder. Yanıp sönme, kumanda panelindeki sıfırlama fonksiyonu ile kapatılmalı ve bir filtre değişimi planlanmalıdır.

Kırmızı uyarı lambası sürekli yanmaktadır:

Emiş gücü çok düşüktür. Filtre ünitesi kapatılmalıdır. Memeler ve borular kontrol edilmeli ve gerekirse temizlenmelidir. Açıldıktan sonra kırmızı uyarı lambası tekrar yanarsa filtrenin değiştirilmesi gerekir.

Herhangi bir önlem alınmazsa, aşırı ısınmayı önlemek için filtre ünitesi beş dakika sonra kapanır.

Ana filtrenin değiştirilmesi sırasında filtre süresi aşağıdaki şekilde sıfırlanır:.

Havalandırma düğmesi basılı tutunuz ve kırmızı uyarı lambası 3 sn süresince yanıp sönene dek aynı anda şalter açınız.

Hata mesajları ve hata giderme

Mesaj/Belirti Olası neden Yardım önlemleri
Emiş gücü yok	Boru sistemi sızdırıyor	Boru sistemi izole edilmelidir
	Filtre kirlenmiş	Filtrenin değiştirilmesi
Zero Smog çalışmıyor	Termik kapanma	Zore Smog soğumaya bırakılmalıdır. Yakl. 3 saat sonra tekrar açılmalıdır.
Asılı parçacık filtresi çok hızlı kirleniyor	Ön filtre kullanılmamış	M5 sınıfı ön filtre kullanılmalıdır.Katı madde oranı yüksekse bir ön ayırıcı kullanılmalıdır

Teknik Veriler

Lehim dumanı emicisi Zero Smog EL
Boyutlar U x G x Y (mm) 335 x 360 x 445
Boyutlar U x G x Y (inch) 13.19 x 14.17 x 17.52
Ağırlık yakl. (kg) 8,6
Şebeke gerilimi (V/Hz) FT91010699:	230 / 50Zero Smog EL120 / 60
Güç tüketimi (W/V) 110/230	110/120
Maksimum vakum (Pa/V) 2.500/230	2.100/120
Maks. sevk miktarı (m^3/h)	150
Ön filtre	Madde filtresi M5 1 mm'den büyük %40-60 ince tozu yakalar
Kompakt filtre	Sınıf H13 asılı tanecik filtresi (yakl. 0,18 μm değerine kadar %99,95 parçacık)Aktif karbon filtresiyle kombine edilmiş

Semboller

Dikkat!

Kullanım kılavuzu mutlaka okunmalıdır!

Alette herhangi bir çalışma gerçe- kleştirmeden önce mutlaka aletin fişini prizden çekin.

ESD uyumlu tasarım ve ESD uyum- lu çalışma alanı

CE işareti

Britanya uyumluluk işareti

imha etme

Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar değerlendirmeye gönderilmelidir.

Kirlenmiş filtreler özel atık olarak işlem görmelidir.

Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

TR AB uygunluk beyani

Adı geçen ürünlerin, aşağıda yer alan yönergelerdeki gereklilikleri karşıladığı ni beyan ederiz:

Teknik belgelerin oluşturulması için tam yetkiye sahiptir.
