Typ produktu	Odsavač výparů z pájení
Značka	Weller
Model	Zero Smog EL
Rozměry (D x Š x V)	335 x 360 x 445 mm
Hmotnost	8,6 kg
Napájení	230 V / 50 Hz
Příkon	110 W
Maximální podtlak	2500 Pa
Maximální průtok vzduchu	150 m³/h
Primární filtr (předfiltr)	Střední filtr M5 (zachycuje 40-60% jemných částic > 1 µm)
Kompaktní filtr	Filtr H13 (99,95% částic do 0,18 µm) + aktivní uhlíkový filtr
Indikátor nasycení filtru	Červená výstražná kontrolka (bliká = překročena doba, svítí = příliš nízká sací kapacita)
Automatické bezpečnostní vypnutí	Ano, po 5 minutách, pokud je sací kapacita příliš nízká
Shoda	CE, UKCA, ESD provedení
Povolené použití	Odsávání výparů z pájení, par lepidel (s vhodným filtrem)
Zákazy	Neodsávat kapaliny nebo hořlavé plyny, nepoužívat bez filtru
Frekvence výměny kompaktního filtru	Alespoň 1x ročně, nebo dříve při překročení limitních koncentrací
Resetování kontrolky	Podržte tlačítko ventilátoru a zapněte vypínač, dokud kontrolka nebliká 3 sekundy
Čištění a údržba	Před zásahem odpojte; ucpané filtry vyměňte jako speciální odpad
Záruka	12 měsíců na výrobní vady
Teplota okolí při použití	Uzavřené místnosti při pokojové teplotě

Často kladené otázky - Zero Smog EL Weller

Jak nainstalovat Zero Smog EL?

Umístěte zařízení na stabilní povrch. V případě potřeby připojte sací ramena. Připojte napájecí kabel do zásuvky 230 V / 50 Hz. Před uvedením do provozu se ujistěte, že jsou filtry na svém místě. Podrobné pokyny naleznete v návodu.

Jak vyměnit filtr?

Nejprve odpojte zařízení. Otevřete prostor filtru. Vyjměte použitý kompaktní filtr a předfiltr. Vložte nový kompaktní filtr (H13 + aktivní uhlí) a nový předfiltr M5. Zavřete prostor. Resetujte kontrolku podržením tlačítka ventilátoru a zapnutím vypínače, dokud červená kontrolka nebliká 3 sekundy.

Co dělat, když červená výstražná kontrolka bliká?

Blikající červená kontrolka značí, že doporučená životnost filtru byla překročena. Musíte naplánovat výměnu filtru. Resetujte blikání pomocí funkce reset na ovládacím panelu.

Co dělat, když červená výstražná kontrolka svítí trvale?

Trvale svítící červená kontrolka znamená, že sací kapacita je příliš nízká. Odpojte jednotku, zkontrolujte trysky a hadice, v případě potřeby je vyčistěte. Pokud se kontrolka při příštím spuštění znovu rozsvítí, vyměňte filtr. Pokud není provedeno žádné opatření, zařízení se automaticky vypne po 5 minutách.

Jak resetovat kontrolku výměny filtru?

Podržte tlačítko ventilátoru, poté zapněte hlavní vypínač. Uvolněte tlačítko, když červená výstražná kontrolka bliká po dobu 3 sekund. Doba filtrace je resetována.

Jaké typy filtrů použít pro výpary lepidel?

Pro výpary lepidel použijte širokopásmový plynový filtr bez filtru pro suspendované částice. V tomto případě nepoužívejte filtr pro suspendované částice.

Lze zařízení použít k odsávání kapalin?

Ne, odsávání kapalin nebo hořlavých plynů je přísně zakázáno. Zařízení je určeno pouze pro odsávání výparů a plynů ve vzduchu.

Jaká je životnost kompaktního filtru?

Kompaktní filtr musí být vyměněn alespoň jednou ročně. Vyměňte jej také v případě překročení průměrné povolené koncentrace na pracovišti nebo podle plánu údržby.

Jak provádět údržbu zařízení?

Před jakoukoli údržbou vždy odpojte zařízení. Pravidelně čistěte trysky a hadice. Vyměňujte filtry v doporučených intervalech. Použité filtry musí být likvidovány jako speciální odpad. Používejte pouze originální náhradní díly.

Co dělat při nedostatku sacího výkonu?

Nejprve zkontrolujte těsnost potrubního systému. Poté zkontrolujte filtr: pokud je znečištěný, vyměňte jej. Pokud problém přetrvává, ujistěte se, že je předfiltr M5 na svém místě. Při vysokém obsahu pevných částic použijte předoddělovač.

NÁVOD K OBSLUZE Zero Smog EL Weller

CZ Překlad původního návodu k používání

CZ Uvedení zařízení do provozu

CZ Indikace filtru Doba běhu

CZ Indikace filtru Odsávací výkon

SK Výkon odsávania na indikátore filtra

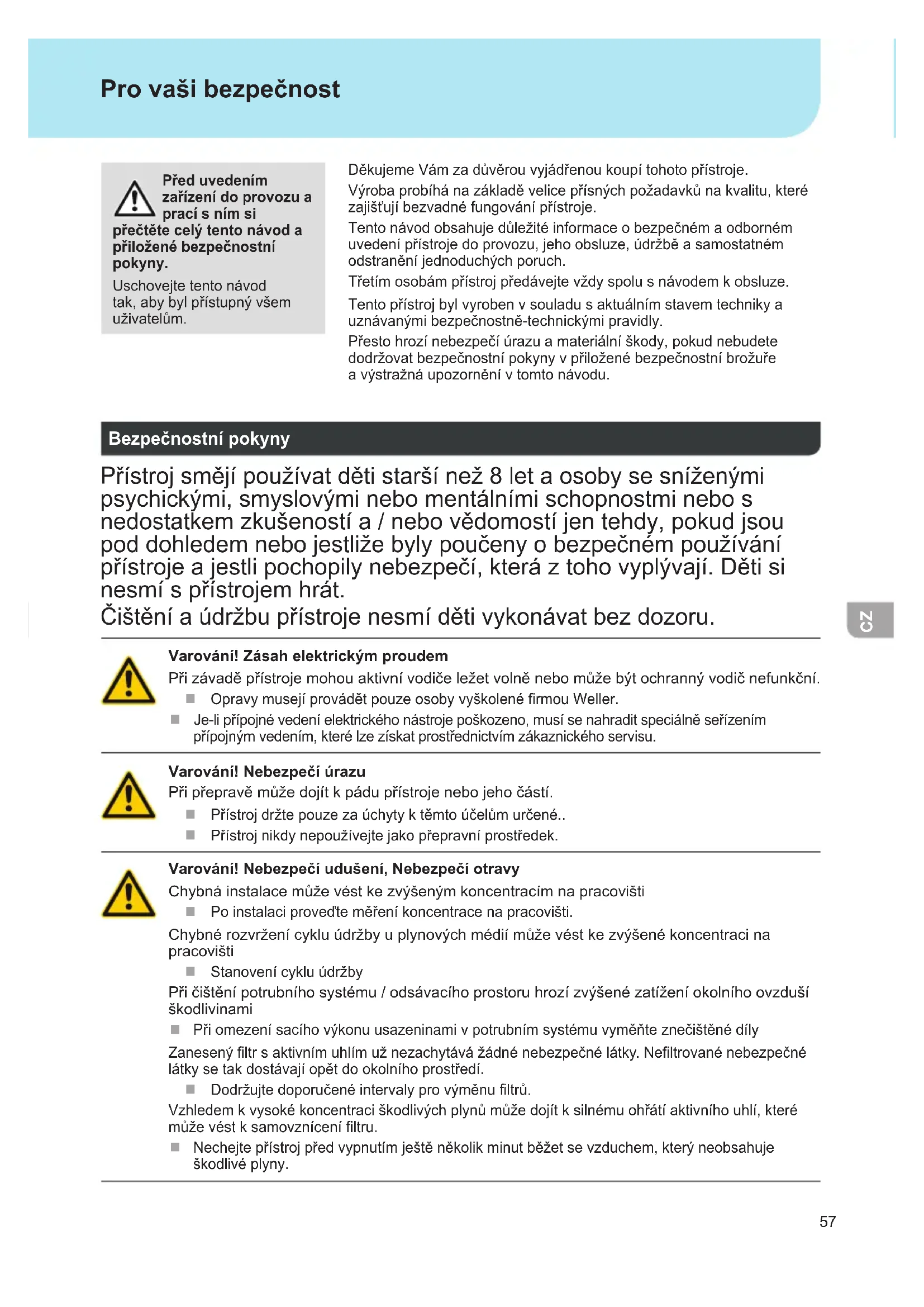

Před uvedením zařízení do provozu a prací s ním si

přečtěte celý tento návod a přiložené bezpečnostní pokyny.

Uschovejte tento návod tak, aby byl přístupný všem uživatelům.

Děkujeme Vám za důvěrou vyjádřenou koupí tohoto přístroje.

Výroba probíhá na základě velice přísných požadavků na kvalitu, které zajišťují bezvadné fungování přístroje.

Tento návod obsahuje důležité informace o bezpečném a odborném uvedení přístroje do provozu, jeho obsluze, údržbě a samostatném odstranění jednoduchých poruch.

Třetím osobám přístroj předávejte vždy spolu s návodem k obsluze.

Tento přístroj byl vyroben v souladu s aktuálním stavem techniky a uznávanými bezpečnostně-technickými pravidly.

Přesto hrozí nebezpečí úrazu a materiální škody, pokud nebudete dodržovat bezpečnostní pokyny v přiložené bezpečnostní brožuře a výstražná upozornění v tomto návodu.

Bezpečnostní pokyny

Přístroj smějí používat děti starší než 8 let a osoby se sníženými psychickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a / nebo vědomostí jen tehdy, pokud jsou pod dohledem nebo jestliže byly poučeny o bezpečném používání přístroje a jestli pochopily nebezpečí, která z toho vyplývají. Děti si nesmí s přístrojem hrát.

Čištění a údržbu přístroje nesmí děti vykonávat bez dozoru.

Varování! Zásah elektrickým proudem

Při závadě přístroje mohou aktivní vodiče ležet volně nebo může být ochranný vodič nefunkční.

■ Opravy musejí provádět pouze osoby vyškolené firmou Weller.

Je-li přípojné vedení elektrického nástroje poškozeno, musí se nahradit speciálně seřízením přípojným vedením, které lze získat prostřednictvím zákaznického servisu.

Varování! Nebezpečí úrazu

Při přepravě může dojít k pádu přístroje nebo jeho částí.

Přístroj držte pouze za úchyty k těmto účelům určené..

Přístroj nikdy nepoužívejte jako přepravní prostředek.

Varování! Nebezpečí udušení, Nebezpečí otravy

Chybná instalace může vést ke zvýšeným koncentracím na pracovišti

Po instalaci proved'te měření koncentrace na pracovišti.

Chybné rozvržení cyklu údržby u plynových médií může vést ke zvýšené koncentraci na pracovišti

Stanovení cyklu údržby

Při čištění potrubního systému / odsávacího prostoru hrozí zvýšené zatížení okolního ovzduší škodlivinami

Při omezení sacího výkonu usazeninami v potrubním systému vyměňte znečištěné díly

Zanesený filtr s aktivním uhlím už nezachytává žádné nebezpečné látky. Nefiltrované nebezpečné látky se tak dostávají opět do okolního prostředí.

■ Dodržujte doporučené intervaly pro výměnu filtrů.

Vzhledem k vysoké koncentraci škodlivých plynů může dojít k silnému ohřátí aktivního uhlí, které může vést k samovznícení filtru.

- Nechejte přístroj před vypnutím ještě několik minut běžet se vzduchem, který neobsahuje škodlivé plyny.

Použití v souladu s určením

Tento filtrační systém je vhodný k odsávání a filtrování částeček a plynů - v závislosti na aktuálním filtračním médiu.

Varování! Nebezpečí udušení, Nebezpečí otravy

Neodborné použití může vést k problémům s dýcháním, dušení, otravě nebo vzniku rakoviny

Částečky a plyny, které neodpovídají použitému filtračnímu médiu, se nesmějí odsávat.

Tekutiny a hořlavé plyny se nesmějí odsávat
Přístroj nikdy nepoužívejte bez filtru nebo se zaplněným filtrem.
Přístroj nikdy nepoužívejte bez krytu na ventilátoru

Tento přístroj lze používat pouze při pokojových teplotách a ve vnitřních prostorách.

Toto zařízení je koncipováno k použití jako plošné odsávání a není vhodné k přímému odsávání na pájedle.

Použití k určenému účelu zahrnuje také, že

se budete řídit tímto návodem,
budete dbát na všechny další průvodní podklady,
budete dbát na národní bezpečnostní předpisy platné v místě použití.

Pájení nebo svařování lakovaných drátů.

Při pájení a svařování lakovaných drátů používejte standardní předfiltry Mediumfilter M5.

Odsávání výparů z lepidel

Při odsávání výparů z lepidel používejte širokopásmový filtr (bez filtru vznášejících se látek).

Výrobce nepřebírá odpovědnost za svévolně provedené změny na zařízení.

Uživatelské skupiny

V důsledku různě vysokých rizik a rizikových potenciálů smějí být některé z pracovních postupů vykonávány pouze vyškoleným odborným personálem.

Pracovní postup Uživatelské skupiny
Instalace komplexních potrubních systémů při napojení několika odsávacích ramen	Odborný personál s technickou kvalifikací
Výměna elektrických náhradních dílů Elektrikář
Stanovení intervalů údržby Bezpečnostní technik
ObsluhaVýměna filtru	Laik
Instalace komplexních potrubních systémů při napojení několika odsávacích ramenVýměna elektrických náhradních dílů	Technicky vzdělaná osoba s vedením a pod dohledem kvalifikovaného odborníka

Záruka

Nároky kupujícího na odstranění vad zanikají jeden rok od dodávky. To neplatí pro nárok kupujícího na regres dle §§ 478, 479 BGB (německého občanského zákoníku).

Ze záruky ručíme jen tehdy, když jsme záruku na jakost a trvanlivost uvedli písemně a za použití pojmu „Záruka“.

Záruka zaniká v případě neodborného použití a zásahu nekvalifikovaných osob.

Technické změny vyhrazeny!

Bližší informace naleznete na stránkách www.weller-tools.com

Údržba a servisní práce ohledně

Varování!

Před prací na stroji vždy vytáhněte přívodní kabel ze zásuvky.

Používejte pouze originální náhradní díly WELLER.

Vyměněné části zařízení, filt-ry a stará zařízení zlikvidujte podle předpisů platných ve Vaší zemi.

Upozornění

Různá tavidla, části tavidel a různý podíl prachu v nasávaném vzduchu mohou životnost filtru výrazně zkrátit. Při odsávání lepicích par používejte širokopásmový plynový filtr (bez HEPA filtru).

Aby filtrační systém mohl řádně fungovat, musí se kompaktní filtr vyměňovat následujícím způsobem

• nejméně 1x ročně nebo
  při překročení přípustné střední koncentrace látky na pracovišti nebo
  podle plánu údržby

HEPA filtr a širokopásmový plynový filtr jsou vzájemně uzpůsobené, a proto je lze vyměnit společně jako kompaktní filtr. Z důvodu zabezpečení bezvadné funkčnosti filtru je nutné jednou ročně kompaktní filtr vyměnit. Filtr jemného prachu (filtrační vložka) tvoří předfiltrační stupeň kompaktního filtru a pro to je nutné jej měnit častěji.

Výměna kompaktního filtru se důrazně doporučuje nejpozději při každé 10. výměně filtru jemného prachu.

Červená výstražná kontrolka bliká:

Doporučená životnost filtru již skončila. Upozorňuje na výměnu filtru. V ovládacím poli zrušte blikání funkcí reset a naplánujte výměnu filtru.

Červená výstražná kontrolka svítí nepřetržitě:

Sací výkon příliš nízký: Vypněte filtrační jednotku. Zkontrolujte trysky a potrubí a v případě potřeby vyměňte. Pokud se při dalším zapnutí červená výstražná kontrolka opět rozsvítí, musí se vyměnit filtr.

Nebudou-li učiněna žádná opatření, vypne se filtrační jednotka po pěti minutách, aby se zabránilo přehřátí.

Při výměně hlavního filtru se filtrační doba vynuluje takto:.

Přidržte stisknutý knoflík ventilátoru a současně zapněte spínač, až červená výstražná kontrolka zabliká po dobu 3 sekund

Chybová hlášení a odstraňování chyb

Hlášení/symptom Možná příčina Opatření k nápravě
Nedostatečný odsávací výkon	Netěsnost v potrubním systému	Utěsněte potrubní systém
	Znečištěný filtr	Výměna filtru
Zero Smog se nerozběhne	Tepelné vypnutí	Nechte Zero Smog vychladnout. Cca po 3 hodinách jej znovu zapněte.
HEPA filtr se velmi rychle znečistí	Není vložený žádný filtr	Vložení vstupního filtru Vložte filtr M5. V případě vysokého obsahu pevných částic použijte vstupní odprašovač

Technické údaje

Odsavač pájecích par Zero Smog EL
Rozměry D x Š x V (mm)	335 x 360 x 445
Rozměry D x Š x V (inch)	13.19 x 14.17 x 17.52
Hmotnost Cca (kg) 8,6
Sítové napětí (V/Hz) FT91010699:	230 / 50Zero Smog EL120 / 60
Příkon (W/V) 110/230	110/120
Max. vakuum (Pa/V) 2.500/230	2.100/120
Max. přepravované množství (m3/h)	150
Vstupní filtr	Filtr média M5 zachytává 40-60 % jemného prachu > 1 mm.
Kompaktní filtr	HEPA filtr třídy F12 (99,95 % částic cca do 0,18 μm) kombinovaný s filtrem s aktivním uhlím

Symboly

Pozor!

Přečtěte si návod k používání!

Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze zásuvky.

Design a pracoviště v antistatickém provedení.

Značka CE

Značka shody v Británii

Likvidace

Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrné recyklaci.

Vyměněné části zařízení, filtry a stará zařízení zlikvidujte podle předpisů platných ve Vaší zemi.

si preštuđujte dôkladne tento návod a priložené bezpečnostné pokyny.

Výstraha! Zásah elektrickým prúdom

Výstraha! Nebezpečenstvo zranenia

Výstraha! Nebezpečenstvo udusenia, Nebezpečenstvo otravy

Stanovte cyklus údržby

Výstraha! Nebezpečenstvo udusenia, Nebezpečenstvo otravy

Skupiny používatel'ov

Ošetrovanie a údržba

Výstraha!

Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky.

Červená výstražná kontrolka bliká:

Prečítajte si návod na obsluhu!

Uporaba v skladu s predpisi

Ta filtrirni sistem je primeren za odsesavanje in filtriranje delcev in plinov - odvisno od posameznega filtra.

cz EU prohlášení o shodě

Prohlašujeme, že označené produkty splňují ustanovení následujících směrnic:

Zmocněn k sestavení technické dokumentace.
