Zero Smog EL - Páraelszívó Weller - Ingyenes használati útmutató

Termék típusa	Hegesztési füstelszívó
Márka	Weller
Modell	Zero Smog EL
Méretek (Sz x Mé x Ma)	335 x 360 x 445 mm
Súly	8,6 kg
Elektromos tápellátás	230 V / 50 Hz
Felvett teljesítmény	110 W
Maximális vákuum	2500 Pa
Maximális légáramlás	150 m³/h
Első szűrő (előszűrő)	M5 közepes szűrő (a >1 µm finom por 40-60%-át fogja)
Kompakt szűrő	H13 szűrő (99,95% 0,18 µm-ig terjedő részecskékre) + aktivszén szűrő
Szűrési telítettségjelző	Piros figyelmeztető lámpa (villogó = túllépett időtartam, folyamatos = túl gyenge szívókapacitás)
Automatikus biztonsági leállás	Igen, 5 perc után, ha a szívókapacitás túl gyenge
Megfelelőség	CE, UKCA, ESD kialakítás
Engedélyezett használat	Hegesztési füst, ragasztógőz elszívása (megfelelő szűrővel)
Tiltások	Ne szívjon be folyadékokat vagy éghető gázokat, ne használja szűrő nélkül
A kompakt szűrő cseréjének gyakorisága	Évente legalább egyszer, vagy korábban, ha a határértékeket túllépik
A jelzőlámpa visszaállítása	Tartsa lenyomva a ventilátor gombot, és kapcsolja be a főkapcsolót, amíg a piros lámpa 3 másodpercig villog
Tisztítás és karbantartás	Bármilyen beavatkozás előtt húzza ki a hálózatból; az eltömődött szűrőket cserélje ki veszélyes hulladékként
Garancia	12 hónap gyártási hibákra
Üzemi környezeti hőmérséklet	Zárt helyiségek szobahőmérsékleten

Gyakran ismételt kérdések - Zero Smog EL Weller

Hogyan kell telepíteni a Zero Smog EL-t?

Helyezze a készüléket stabil felületre. Szükség esetén csatlakoztassa a szívókarokat. Csatlakoztassa a tápkábelt egy 230 V / 50 Hz-es hálózati aljzathoz. Győződjön meg róla, hogy a szűrők a helyükön vannak üzembe helyezés előtt. A részletes utasításokért olvassa el a kézikönyvet.

Hogyan kell cserélni a szűrőt?

Először húzza ki a készüléket. Nyissa ki a szűrőrekeszt. Vegye ki a használt kompakt szűrőt és az előszűrőt. Helyezze be az új kompakt szűrőt (H13 + aktivszén) és az új M5 előszűrőt. Zárja le a rekeszt. Állítsa vissza a jelzőlámpát a ventilátor gomb lenyomva tartásával és a főkapcsoló bekapcsolásával, amíg a piros lámpa 3 másodpercig villog.

Mit tegyek, ha a piros figyelmeztető lámpa villog?

A villogó piros lámpa azt jelzi, hogy a szűrő ajánlott élettartama lejárt. Tervezze meg a szűrő cseréjét. Állítsa vissza a villogást a vezérlőpanel reset funkciójával.

Mit tegyek, ha a piros figyelmeztető lámpa folyamatosan világít?

A folyamatos piros lámpa azt jelenti, hogy a szívókapacitás túl gyenge. Válassza le az egységet, ellenőrizze a fúvókákat és a csöveket, szükség esetén tisztítsa meg őket. Ha a lámpa a következő bekapcsoláskor újra világít, cserélje ki a szűrőt. A készülék automatikusan leáll 5 perc után, ha nem történik beavatkozás.

Hogyan lehet visszaállítani a szűrőcsere jelzőjét?

Tartsa lenyomva a ventilátor gombot, majd kapcsolja be a főkapcsolót. Engedje el a gombot, amikor a piros figyelmeztető lámpa 3 másodpercig villog. A szűrési idő visszaáll.

Milyen típusú szűrőket használjunk ragasztógőzökhöz?

Ragasztógőzökhöz használjon szélessávú gázszűrőt szuszpendált anyagok szűrője nélkül. Ebben az esetben ne használjon szuszpendált anyagok szűrőjét.

Használható a készülék folyadékok felszívására?

Nem, folyadékok vagy éghető gázok beszívása szigorúan tilos. A készülék kizárólag füstök és gázok levegőből történő elszívására készült.

Mennyi a kompakt szűrő élettartama?

A kompakt szűrőt évente legalább egyszer ki kell cserélni. Cserélje ki akkor is, ha a munkahelyen megengedett átlagos koncentrációt túllépik, vagy a karbantartási terv szerint.

Hogyan kell karbantartani a készüléket?

Mindig húzza ki a készüléket a hálózatból karbantartás előtt. Rendszeresen tisztítsa a fúvókákat és csöveket. Cserélje ki a szűrőket az ajánlott időközönként. A használt szűrőket veszélyes hulladékként kell ártalmatlanítani. Csak eredeti alkatrészeket használjon.

Mit tegyek, ha csökken a szívóteljesítmény?

Először ellenőrizze a csőrendszer tömítettségét. Ezután vizsgálja meg a szűrőt: ha szennyezett, cserélje ki. Ha a probléma továbbra is fennáll, győződjön meg róla, hogy az M5 előszűrő a helyén van. Magas szilárdanyag-tartalom esetén használjon előleválasztót.

HASZNÁLATI ÚTMUTATÓ Zero Smog EL Weller

HU Eredeti használati utasítás fordítása

HU Szállítási terjedelem

SK Rozsah dodávky

SL Obseg pošiljke

EE Tarne sisu

HU A készülék üzembe helyezése

HU Futásidő szűrőkijelzöt

SK Filtr dobu chodu

HU Az elszívási teljesítmény szűrökijelzőt

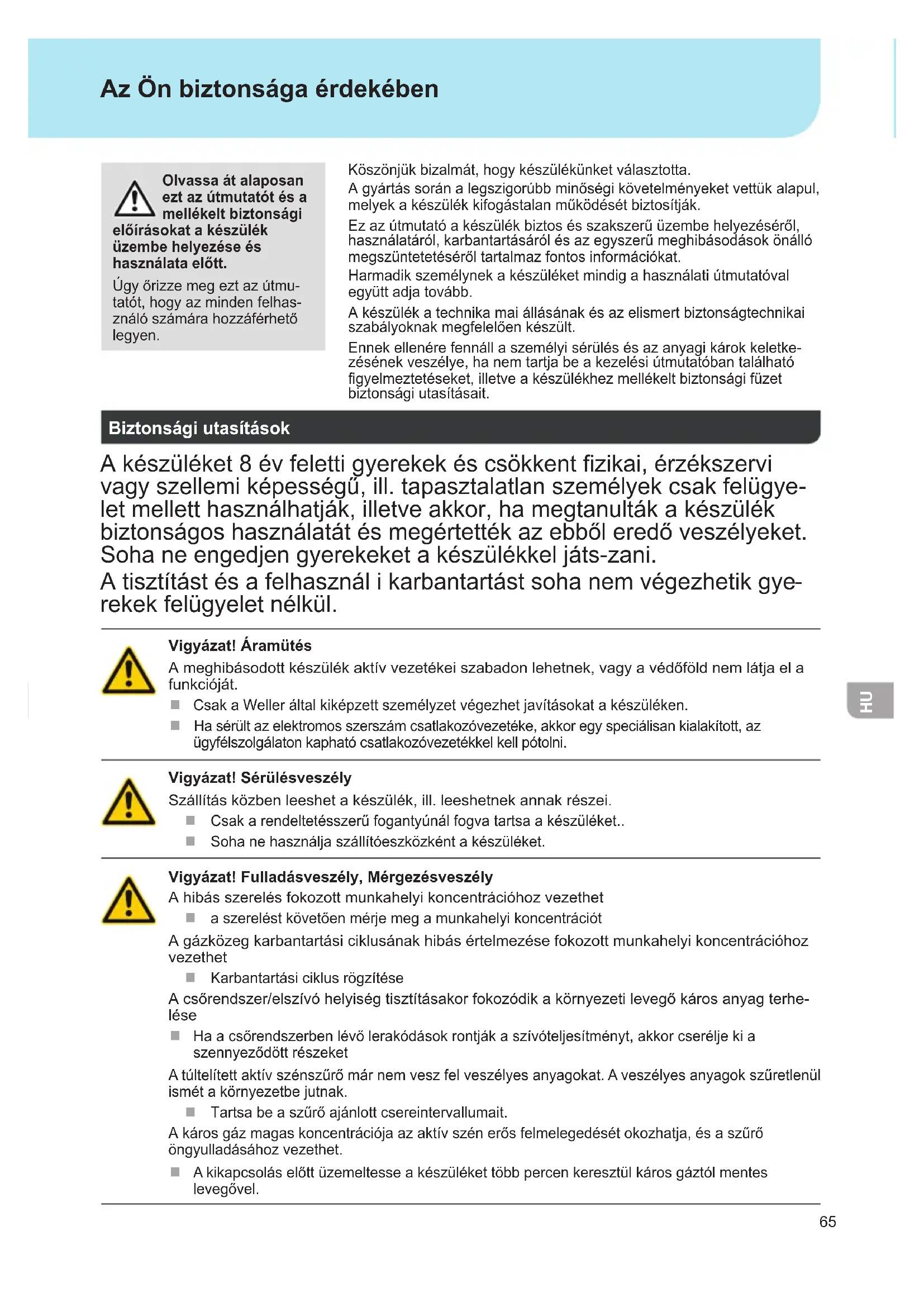

Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági

előírásokat a készülék üzembe helyezése és használata előtt.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen.

Köszönjük bizalmát, hogy készülékünket választotta.

A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, melyek a készülék kifogástalan működését biztosítják.

Ez az útmutató a készülék biztos és szakszerű üzembe helyezéséről, használatáról, karbantartásáról és az egyszerű meghibásodások önálló megszüntetetéséről tartalmaz fontos információkat.

Harmadik személynek a készüléket mindig a használati útmutatóval együtt adja tovább.

A készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült.

Ennek ellenére fennáll a személyi sérülés és az anyagi károk keletkezésének veszélye, ha nem tartja be a kezelési útmutatóban található figyelmeztetéseket, illetve a készülékhez mellékelt biztonsági füzet biztonsági utasításait.

Biztonsági utasítások

A készüléket 8 év feletti gyerekek és csökkent fizikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket. Soha ne engedjen gyerekeket a készülékkel játs-zani.

A tisztítást és a felhasznál i karbantartást soha nem végezhetik gye- rekek felügyelet nélkül.

Vigyázat! Áramütés

A meghibásodott készülék aktív vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.
Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni.

Vigyázat! Sérülésveszély

Szállítás közben leeshet a készülék, ill. leeshetnek annak részei.

Csak a rendeltetésszerű fogantyúnál fogva tartsa a készüléket..
Soha ne használja szállítóeszközként a készüléket.

Vigyázat! Fulladásveszély, Mérgezésveszély

A hibás szerelés fokozott munkahelyi koncentrációhoz vezethet

a szerelést követően mérje meg a munkahelyi koncentrációt

A gázközeg karbantartási ciklusának hibás értelmezése fokozott munkahelyi koncentrációhoz vezethet

- Karbantartási ciklus rögzítése

A csőrendszer/elszívó helyiség tisztításakor fokozódik a környezeti levegő káros anyag terhelése

Ha a csőrendszerben lévő lerakódások rontják a szívóteljesítményt, akkor cserélje ki a szennyeződött részeket

A túltelített aktív szénszűrő már nem vesz fel veszélyes anyagokat. A veszélyes anyagok szüretlenül ismét a környezetbe jutnak.

Tartsa be a szűrő ajánlott csereintervallumait.

A káros gáz magas koncentrációja az aktív szén erős felmelegedését okozhatja, és a szűrő öngyulladásához vezethet.

A kikapcsolás előtt üzemeltesse a készüléket több percen keresztül káros gáztól mentes levegővel.

Rendeltetésszerű használat

Ez a szűrőrendszer részecskék és gázok szűrésére alkalmas - az adott szűrőközegtől függően.

Vigyázat! Fulladásveszély, Mérgezésveszély

Szakszerűtlen használata légzési problémákat, fulladást, mérgezést vagy rákot okozhat

A szűrőközegnek nem megfelelő részecskéket és gázokat nem szabad elszívni.

Folyadékot vagy éghető gázokat tilos elszívni
Soha ne használja szűrő nélkül vagy tele szűrővel a készüléket.
Soha ne használja a készüléket a ventilátor lefedése nélkül

Ez a készülék csak szobahömérsékleten és beltérben használható.

A készüléket felület elszívására tervezték, és nem alkalmas a forrasztópákánál történő közvetlen elszívásra.

A készülék rendeltetésszerű használata magában foglalja azt is, hogy

Ön betartja az útmutatóban foglaltakat,

Ön minden további kísérő dokumentációt figyelembe vesz,

Ön betartja az alkalmazás helyén érvényes nemzeti balesetvédelmi előírásokat.

Lakkszigetelésű huzalok forrasztása vagy hegesztése

Lakkszigetelésű huzalok forrasztása vagy hegesztése esetén használjon standard előszűrőként M5 közegszűrőt.

Ragasztógőzök elszívása

Ragasztógőzök elszívásához használjon széles sávú gázszűrőt (aeroszol szűrő nélkül).

A készüléken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget.

Felhasználói csoportok

A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.

Munkafolyamat Felhasználói csoportok
Komplex csőrendszerek szerelése több elszívókar csatlakoztatásával	Műszaki képzettségű szakszemélyzet
Elektromos alkatrészek cseréje Villamos szakember
Karbantartási intervallumok meghatározása Biztonsági szakember
KezelésSzűrőcsere	Laikusok
Komplex csőrendszerek szerelése több elszívókar csatlakoztatásávalElektromos alkatrészek cseréje	Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett

Garancia

A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

A müszaki változtatások jogát fenntartjuk!

További információkért kérjük, látogasson el a weboldalra www.weller-tools.com

Ápolás és karbantartás

Vigyázat!

Mielött bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)!

Csak eredeti WELLER alkat-részeket használjon.

A szennyezett szűrőket veszélyes hulladékként kell kezelni.

A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Figyelmeztetés

Különböző folyasztószerek, folyasztószer-összetevők valamint a beszívott levegő különböző porai lényege- sen csökkenthetik a szűrő élettartamát. Ragasztógőzök elszívása esetén (lebegő részecskék szűrője nélküli) univerzális gázszűrőt kell használni.

A szürörendszer szabályos működéséhez a következőképpen kell cserélni a kompakt szürőt

legalább évente egyszer
a megengedett átlagos munkahelyi koncentráció túllépésekor, vagy
■ a karbantartási terv szerint

A lebegő részecskék szűrője és az univerzális gázszűrő egymás-hoz van illesztve, így kompakt szűrőként együtt cserélhetők. A kifogástalan szűrőfunkció biztosításához a kompakt szűrőt évente egyszer ki kell cserélni. A finom-porszűrő (szűrőszövet), a kompakt szűrő előszűrője, és ezért gyakrabban kell cserélni.

A finompor-szűrő legalább minden tizedik cseréje esetén erősen ajánlott a kompakt szűrő cseréje is.

Villog a piros vészjelző lámpa:

A szűrő ajánlott élettartama letelt. Ez a szűrő cseréjére utal. A törlő funkcióval törölje a villogást a kezelőmezőben és tervezze be a szűrőcserét.

Folyamatosan világít a piros vészjelző lámpa:

Az elszívási teljesítmény túl alacsony. Kapcsolja ki a szűrőegységet. Ellenőrizze a fúvókákat és a csöveket, szükség esetén tisztítsa meg ezeket. Ha a következő bekapcsoláskor a piros vészjelző lámpa újból világít, akkor a szűrőt ki kell cserélni.

Ha nem intézkednek, akkor a szűrőegység öt perc múlva lekapcsol a túlhevülés megakadályozása érdekében.

A főszűrő cseréje esetén a szűrőidő a következőképp állítható vissza:.

Tartsa lenyomva a ventilátor gombját és egyidejűleg kapcsolja be a kapcsolót, amíg a piros vészjelző lámpa nem villog 3 másodpercig.

Hibaüzenetek és hibaelhárítás

Jelzés/tünet Lehetséges ok	Hibaelhárító intézkedések
■ Nincs elszívási teljesítmény	■ A csőrendszer tömítetlen	■ Tömítse a csőrendszert
	■ A szűrő elszennyeződött	■ Szűrő cseréje
■ A Zero Smog nem indul el	■ Termikus kikapcsolás	■ Hagyja lehűlni a Zero Smog berendezést, kb. 3 óra múlva kapcsolja ismét be
■ A lebegőrészecske-szűrő túl gyorsan szennyeződik el	■ Nincs előszűrő a készülékben	■ Használjon előszűrőt. Használjon M5 szűrőt. Ha nagy a szilárd részecskék aránya, használjon előleválasztót

Műszaki Adatok

Forrasztásifüst-elszívó Zero Smog EL
Méretek H x Sz x M (mm) 335 x 360 x 445
Méretek H x Sz x M (inch) 13.19 x 14.17 x
Tömeg kb. (kg) 8,6
Hálózati feszültség (V/Hz) FT91010699:
Teljesítményfelvétel (W/V) 110/230
Max. vákuum (Pa/V) 2.500/230
Max. szállítási mennyiség (m3/h)	150
Előszűrő	Az M5 közegszűrő a finom por > 1 mm 40-60%-át kiszűri.
Kompakt szűrő	H13 osztályú lebegőrészecske-szűrő (részecskék 99,95%-a kb. 0,18 μm-ig)aktív szénszűrővel kombinálva

Szimbólumok

Figyelem!

Olvassa el a kezelési útmutatót!

A készüléken való munkavégzés előtt mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból.

Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely

CE-jelölés

Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.

A szennyezett szűrőket veszélyes hulladék- ként kell kezelni.

A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Egyesült királyságbeli megfelelőségi jelölés

Likvidácia

HU EU-megfelelőségi nyilatkozat

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

A müszaki dokumentáció összeállítására jogosult személy.
