HASZNÁLATI ÚTMUTATÓ WFE P Weller

HU Magyar Biztonsági utasítások | Rendeltetésszerű használat | Felhasználói csoportok | Ápolás és karbantar- tás | Garancia | Műszaki Adatok | Szimbólumok | Eredeti megfelelőségi nyilatkozat

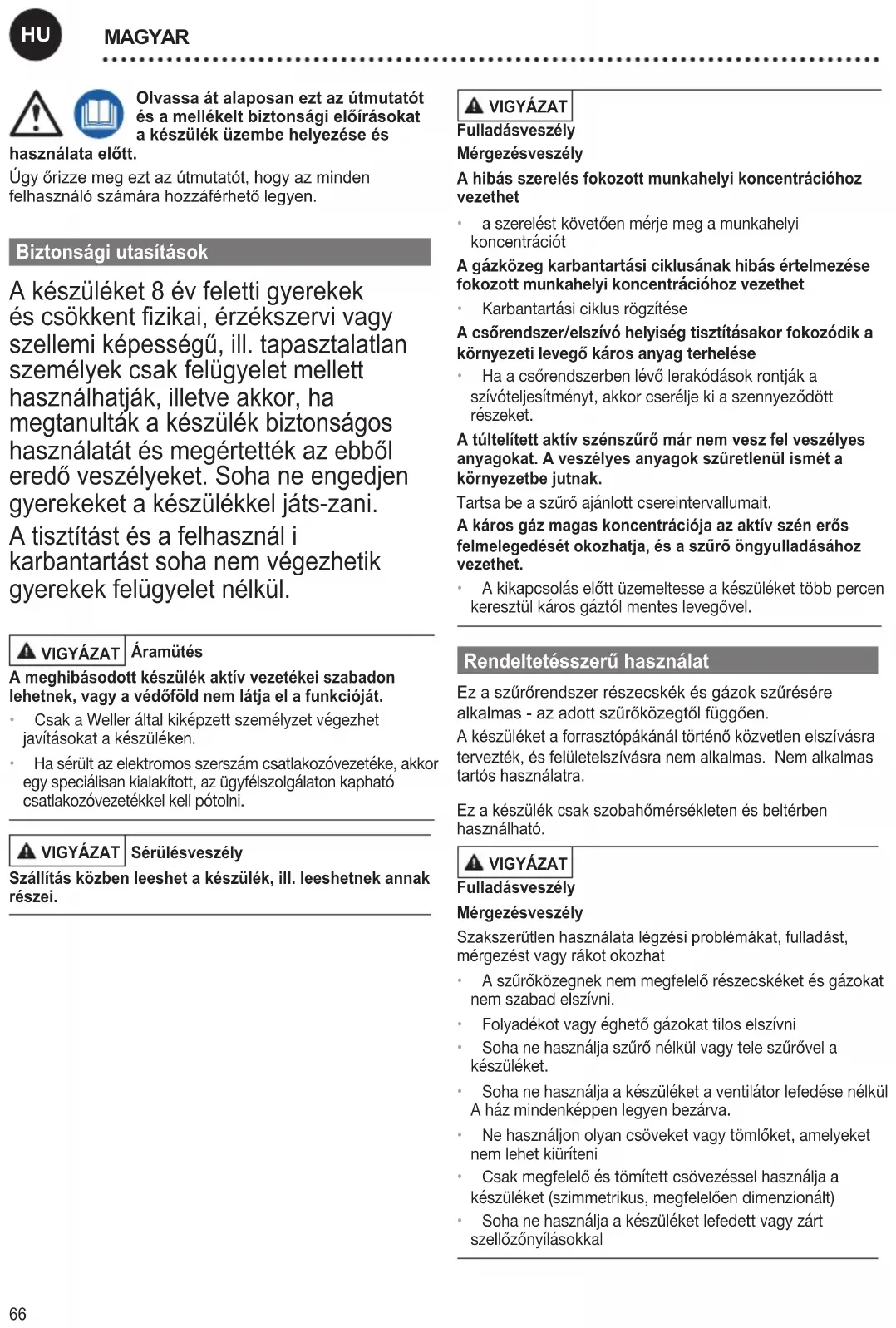

• niezastosowanoltuwstępnego • Zastosowaćltrwstępnyprzyltrze M5.Wprzypadkuwysokiej zawartościciałstałychzastosować separatorwstępny66 Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és használata előtt. Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen. Biztonsági utasítások A készüléket 8 év feletti gyerekek és csökkent zikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket. Soha ne engedjen gyerekeket a készülékkel játs-zani. A tisztítást és a felhasznál i karbantartást soha nem végezhetik gyerekek felügyelet nélkül. VIGYÁZAT Áramütés A meghibásodott készülék aktív vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.

• CsakaWelleráltalkiképzettszemélyzetvégezhet javításokatakészüléken.

• Hasérültazelektromosszerszámcsatlakozóvezetéke,akkor egyspeciálisankialakított,azügyfélszolgálatonkapható csatlakozóvezetékkelkellpótolni. VIGYÁZAT Sérülésveszély Szállítás közben leeshet a készülék, ill. leeshetnek annak részei. VIGYÁZAT Fulladásveszély Mérgezésveszély A hibás szerelés fokozott munkahelyi koncentrációhoz vezethet

• aszereléstkövetőenmérjemegamunkahelyi koncentrációt A gázközeg karbantartási ciklusának hibás értelmezése fokozott munkahelyi koncentrációhoz vezethet

• Karbantartásiciklusrögzítése A csőrendszer/elszívó helyiség tisztításakor fokozódik a környezeti levegő káros anyag terhelése

• Haacsőrendszerbenlévőlerakódásokrontjáka szívóteljesítményt,akkorcseréljekiaszennyeződött részeket. A túltelített aktív szénszűrő már nem vesz fel veszélyes anyagokat. A veszélyes anyagok szűretlenül ismét a környezetbe jutnak. Tartsabeaszűrőajánlottcsereintervallumait. A káros gáz magas koncentrációja az aktív szén erős felmelegedését okozhatja, és a szűrő öngyulladásához vezethet.

• Akikapcsoláselőttüzemeltesseakészülékettöbbpercen keresztülkárosgáztólmenteslevegővel. Rendeltetésszerű használat Ez a szűrőrendszer részecskék és gázok szűrésére alkalmas - az adott szűrőközegtől függően. A készüléket a forrasztópákánál történő közvetlen elszívásra tervezték, és felületelszívásra nem alkalmas. Nem alkalmas tartós használatra. Ez a készülék csak szobahőmérsékleten és beltérben használható. VIGYÁZAT Fulladásveszély Mérgezésveszély Szakszerűtlen használata légzési problémákat, fulladást, mérgezést vagy rákot okozhat

• Aszűrőközegneknemmegfelelőrészecskéketésgázokat nemszabadelszívni.

• Folyadékotvagyéghetőgázokattiloselszívni

• Sohanehasználjaszűrőnélkülvagyteleszűrővela készüléket.

• Sohanehasználjaakészüléketaventilátorlefedésenélkül Aházmindenképpenlegyenbezárva.

• Nehasználjonolyancsöveketvagytömlőket,amelyeket nemlehetkiüríteni

• Csakmegfelelőéstömítettcsövezésselhasználjaa készüléket(szimmetrikus,megfelelőendimenzionált)

• Sohanehasználjaakészüléketlefedettvagyzárt szellőzőnyílásokkal

MAGYAR67 VIGYÁZAT Tűz- és robbanásveszély! A berendezést gyúlékony gázok elszívására használni tilos. A készüléket nem szabad kitenni 50°C fölötti hőmérsékletnek, nyílt lángnak vagy oldószer- sűrítménynek. A berendezés üzemeltetője felelős a törvényes károsanyag-kibocsátási határérték betartásáért a munkahelyen A szűrőrendszert csak kifogástalan műszaki állapotban szabad üzembe helyezni. A készülék rendeltetésszerű használata magában foglalja azt is, hogy

• Önbetartjaazútmutatóbanfoglaltakat,

• Önmindentovábbikísérődokumentációtgyelembevesz,

• Önbetartjaazalkalmazáshelyénérvényesnemzeti balesetvédelmielőírásokat. A készüléken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget. Felhasználói csoportok A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.. Munkafolyamat Felhasználói csoportok Elektromos alkatrészek cseréje Villamos szakember Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett Karbantartási intervallumok meghatározása Biztonsági szakember Kezelés Szűrőcsere Laikusok Üzemeltetés Figyelmeztetés Szállítást követően a készülékből a főszűrőn keresztül por távozhat. Győződjön meg róla, hogy a készüléket előírásszerű helyiségben helyezték üzembe. FIGYELEM! A káros gázok magas koncentrációja az aktív szén felmelegedéséhez vezet. A megengedhetetlen fel- melegedés kizárása érdekében kikapcsolás előtt több percig üzemeltesse a készüléket káros gázoktól mentesen. A készüléket az „Üzembe helyezés“ fejezetben leírtak alapján helyezze üzembe. Vegye gyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját. Ellenőrizze, hogy megegyezik-e a hálózati feszültség a típustábla adataival. Csak kikapcsolt állapotban csatlakoztassa a készüléket a csatlakozó aljzatba. A lehető legjobb gázszűrés a következő módon érhető el:

• A technológiai levegő hőmérséklete a gázszűrőben < 38 °C

• Relatív páratartalom < 60 %

• Gázmolekulák > 30 g/mol (nagyobb molekulákkal a szűrés minősége jobb)

• Gázmolekulák forrási hőmérséklete > 0 °C Ragasztógőzökelszívásáhozhasználjonszélessávú gázszűrőt(aeroszolszűrőnélkül). Ápolás és karbantartás VIGYÁZAT Mielőtt bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)! A kezelőszemélyzetnek minden hozzáférhető helyen ellenőriznie kell, hogy a csatlakozó még mindig el van-e távolítva. Ne módosítsa a készüléket! Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken. Csak eredeti WELLER alkatrészeket használjon. Szűrőcsere year MIN 1x A lebegő részecskék szűrője és az univerzális gázszűrő egymáshoz van illesztve, így kompakt szűrőként együtt cserélhetők. A nom-porszűrő (szűrőszövet), a kompakt szűrő előszűrője, és ezért gyakrabban kell cserélni. A nompor-szűrő legalább minden tizedik cseréje esetén erősen ajánlott a kompakt szűrő cseréje is. Aszűrőrendszerszabályosműködéséheza következőképpenkellcserélniakompaktszűrőt:

• legalábbéventeegyszer

• amegengedettátlagosmunkahelyikoncentráció túllépésekor,vagy

• akarbantartásitervszerint A szennyezett szűrőket veszélyes hulladékként kell kezelni. Viseljen megfelelő védőfelszerelést. Figyelmeztetés Különböző folyasztószerek, folyasztószer-összetevők valamint a beszívott levegő különböző porai lényegesen csökkenthetik a szűrő élettartamát.Ragasztógőzök elszívása esetén (lebegő részecskék szűrője nélküli) univerzális gázszűrőt kell használni.

MAGYAR Tisztítás A készülék kifogástalan működése érdekében az FE for- rasztópáka vákuumcsövét és elszívótömlőjét rendszeresen tisztítani kell. Erős szennyeződés esetén tegye az elszívóc- sövet egy tisztító-alkohollal (spiritusszal) töltött gáztömören lezárt tartályba, amíg a folyasztószer maradványai fel nem oldódnak. VIGYÁZAT Tisztítószer használata esetén tartsa be a szer kezelésére vonatkozó törvényi biztonsági előírásokat. A tisztítószert veszélyes hulladékként kell kezelni. Garancia A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére. Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki. A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat. A műszaki változtatások jogát fenntartjuk! További információkért kérjük, látogasson el a weboldalra www.weller-tools.com Műszaki Adatok Forrasztásifüst-elszívó WFE P Névleges feszültség V / Hz 230 V AC / 50-60 Névleges teljesítményfelvétel W 70 Max. vákuum Pa 30.000 Max. szállítási mennyiség / 1 Forrasztópáka l / min

Tömeg kg 4 Méretek H x Sz x M mm inch 140 x 140 x 295 5,5 x 5,5 x 11,6 Zajszint 1 m távolságban dB(A) 40 Max. kapacitás

Kompakt szűrő: Részecskeszűrő E12 (korábban H13) osztály Széles sávú gázszűrő (50 % AKF, 50 % Puratex) Előszűrő: F7 osztályú nomporszűrő Szimbólumok Figyelem! Olvassa el a kezelési útmutatót! A készüléken való munkavégzés előtt mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból. Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely Zúzódásveszély Ártalmatlanítás Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani. A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa. A szennyezett szűrőket veszélyes hulladékként kell kezelni. CE-jelölés Eredeti megfelelőségi nyilatkozat Forrasztásifüst-elszívó készülék WFE P Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait: 2006/42/EG, 2014/30/EU, 2011/65/EU (RoHS) Alkalmazott harmonizált szabványok: EN 60 335-1: 2012-10 EN 60335-2-45:2012-08; EN 62233:2008-11/2009-04 EN 55 014-1: 2012-05 EN 55 014-2: 2009-06 EN 61 000-3-2: 2015-03 EN 61 000-3-3: 2014-03 EN 50 581: 2013-02 Besigheim, 2018-07-05

B.Frühwald T. Fischer Ügyvezető Műszaki vezető A műszaki dokumentáció összeállítására jogosult személy. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany69

MAGYAR Hibaüzenetek és hibaelhárı

tás Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések

• Nincselszívásiteljesítmény • Acsőrendszertömítetlen • Tömítseacsőrendszert

• Aszűrőelszennyeződött • Szűrőcseréje

• Aberendezésnemindulel • Termikuskikapcsolás • Hagyjaaberendezéstlehűlni.Kb.3 óramúlvakapcsoljabeismét.

• Akészüléknemműködik • Abiztosítékkiolvadt • Kérjük,forduljonügyfélszolgálatunkhoz: [e-mail]

• Akészüléketnemcsatlakoztatták előírásszerűen

• Csatlakoztatásellenőrzése

• Alebegőrészecske-szűrőtúlgyorsan szennyeződikel
