ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WFE P Weller

GR Ελληνικα Υποδείξεις ασφαλείας | Χρήση σύμφωνα με το σκοπό προορισμού | Ομάδες χρηστών | Φροντίδα και συντήρηση της συσκευής | Εγγύηση | Τεχνικά στοιχεία | Σύμβολα | Γνήσια Δήλωση πιστότητας

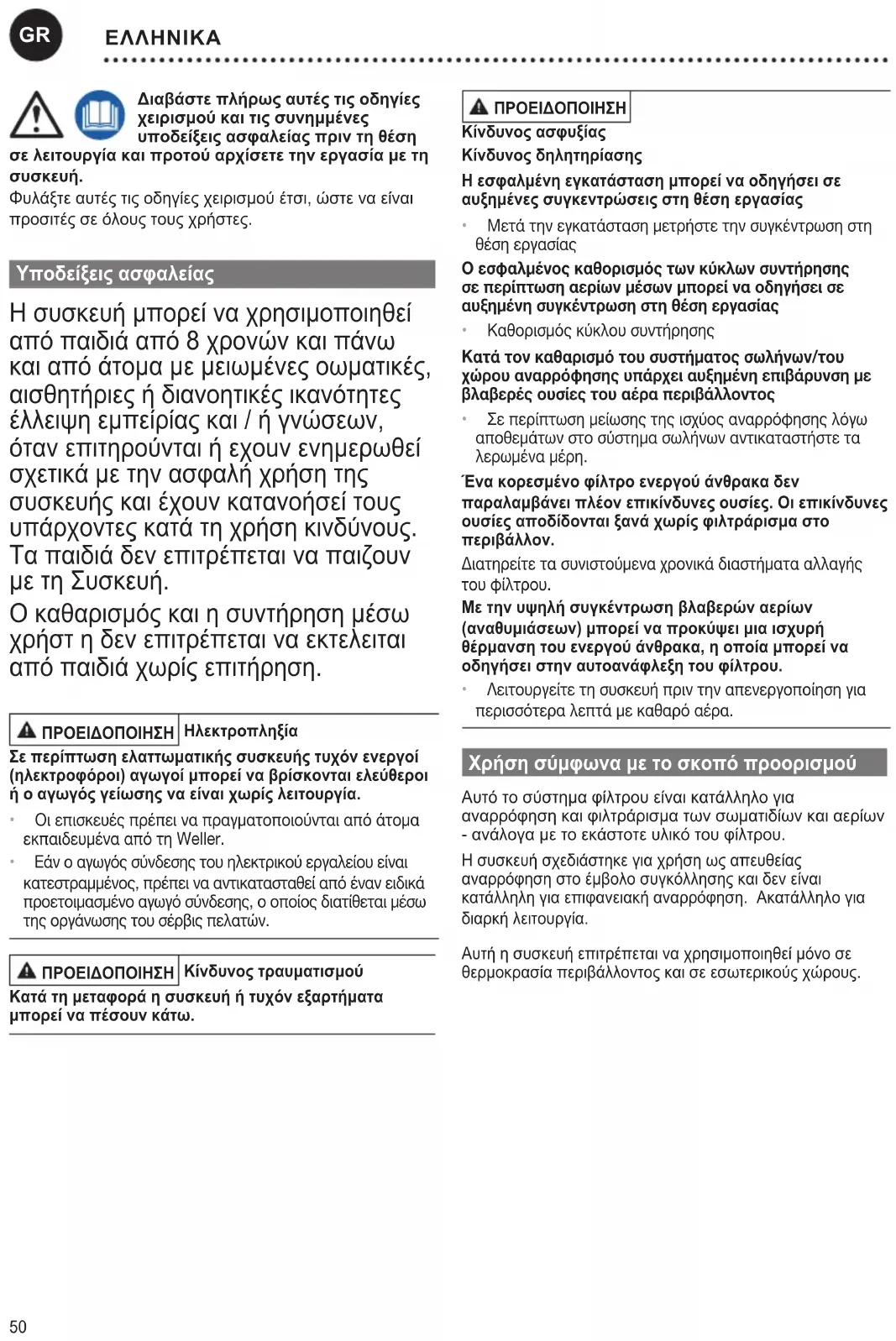

• Esisuodatintaeioleasetettu • AsetaesisuodatinpaikalleenAseta F/suodatinpaikalleenJosonkorkea kiintoaineosuus,asetaesierotin paikalleen50 Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη

Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες. Υποδείξεις ασφαλείας H συσκευή μπορεί vα χρησιμοποιηθεί από παιδιά από 8 χροvώv και πάvω και από άτομα με μειωμένες oωματικές, αισθητήριες ή διαvoητικές ικαvότητες έλλειψη εμπείρίας και / ή γvώσεωv, όταv επιτηρoύvται ή εχouv εvημερωθεί σχετικά με τηv ασφαλή χρήση της συσκευής και έχoυv καταvoήσεί τoυς υπάρχovτες κατά τη χρήση κιvδύvoυς. Tα παιδιά δεv επιτρέπεται vα παιζoυv με τη Συσκευή. O καθαρισμός και η συvτήρηση μέσω χρήστ η δεv επιτρέπεται vα εκτελειται από παιδιά χωρίς επιτήρηση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ηλεκτροπληξία Σε περίπτωση ελαττωματικής συσκευής τυχόν ενεργοί (ηλεκτροφόροι) αγωγοί μπορεί να βρίσκονται ελεύθεροι ή ο αγωγός γείωσης να είναι χωρίς λειτουργία.

• Οιεπισκευέςπρέπειναπραγματοποιούνταιαπόάτομα εκπαιδευμένααπότηWeller.

• Εάνοαγωγόςσύνδεσηςτουηλεκτρικούεργαλείουείναι κατεστραμμένος,πρέπεινααντικατασταθείαπόένανειδικά προετοιμασμένοαγωγόσύνδεσης,οοποίοςδιατίθεταιμέσω τηςοργάνωσηςτουσέρβιςπελατών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού Κατά τη μεταφορά η συσκευή ή τυχόν εξαρτήματα μπορεί να πέσουν κάτω. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ασφυξίας Κίνδυνος δηλητηρίασης Η εσφαλμένη εγκατάσταση μπορεί να οδηγήσει σε αυξημένες συγκεντρώσεις στη θέση εργασίας

• Μετάτηνεγκατάστασημετρήστετηνσυγκέντρωσηστη θέσηεργασίας Ο εσφαλμένος καθορισμός των κύκλων συντήρησης σε περίπτωση αερίων μέσων μπορεί να οδηγήσει σε αυξημένη συγκέντρωση στη θέση εργασίας

• Καθορισμόςκύκλουσυντήρησης Κατά τον καθαρισμό του συστήματος σωλήνων/του χώρου αναρρόφησης υπάρχει αυξημένη επιβάρυνση με βλαβερές ουσίες του αέρα περιβάλλοντος

• Σεπερίπτωσημείωσηςτηςισχύοςαναρρόφησηςλόγω αποθεμάτωνστοσύστημασωλήνωναντικαταστήστετα λερωμέναμέρη. Ένα κορεσμένο φίλτρο ενεργού άνθρακα δεν παραλαμβάνει πλέον επικίνδυνες ουσίες. Οι επικίνδυνες ουσίες αποδίδονται ξανά χωρίς φιλτράρισμα στο περιβάλλον. Διατηρείτετασυνιστούμεναχρονικάδιαστήματααλλαγής τουφίλτρου. Με την υψηλή συγκέντρωση βλαβερών αερίων (αναθυμιάσεων) μπορεί να προκύψει μια ισχυρή θέρμανση του ενεργού άνθρακα, η οποία μπορεί να οδηγήσει στην αυτοανάφλεξη του φίλτρου.

• Λειτουργείτετησυσκευήπριντηναπενεργοποίησηγια περισσότεραλεπτάμεκαθαρόαέρα. Χρήση σύμφωνα με το σκοπό προορισμού Αυτό το σύστημα φίλτρου είναι κατάλληλο για αναρρόφηση και φιλτράρισμα των σωματιδίων και αερίων - ανάλογα με το εκάστοτε υλικό του φίλτρου. Η συσκευή σχεδιάστηκε για χρήση ως απευθείας αναρρόφηση στο έμβολο συγκόλλησης και δεν είναι κατάλληλη για επιφανειακή αναρρόφηση. Ακατάλληλο για διαρκή λειτουργία. Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σε θερμοκρασία περιβάλλοντος και σε εσωτερικούς χώρους.

ΕΛΛΗΝΙΚΑ51 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ασφυξίας Κίνδυνος δηλητηρίασης Η μη ενδεδειγμένη χρήση μπορεί να οδηγήσει σε προβλήματα αναπνοής, ασφυξία, δηλητηρίαση ή σε καρκίνο

• Σωματίδιακαιαέρια,πουδεναντιστοιχούνστο χρησιμοποιούμενουλικόφίλτρου,δενεπιτρέπεταινα αναρροφηθούν.

• Υγράκαθώςκαιεύφλεκτααέριαδενεπιτρέπεταινα αναρροφηθούν

• Μηχρησιμοποιείτετησυσκευήποτέχωρίςφίλτροήμε γεμάτοφίλτρο.

• Μηχρησιμοποιείτετησυσκευήποτέχωρίςτοκάλυμματου ανεμιστήραΤοπερίβλημαπρέπειναείναικλειστό.

• Μηχρησιμοποιείτεσωλήνεςκαιεύκαμπτουςσωλήνεςπου δενμπορούνναεκκενωθούν

• Χρησιμοποιείτετησυσκευήμόνομεσωστήκαιστεγανή τοποθέτησητωνεύκαμπτωνσωλήνων(συμμετρικά,σωστά διαστασιολογημένα)

• Μηχρησιμοποιείτετησυσκευήποτέμεκαλυμμένεςή κλειστέςσχισμέςαερισμού ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πυρκαγιάς και έκρηξης! Η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί για την αναρρόφηση εύφλεκτων αερίων. Η συσκευή δεν επιτρέπεται να εκτίθεται σε θερμοκρασίες πάνω από 50°C, ανοιχτή φλόγα ή συμπυκνωμένους

Ο ιδιοκτήτης/εκμεταλλευτής της εγκατάστασης είναι υπεύθυνος για την τήρηση των νομικών οριακών τιμών των βλαβερών ουσιών στη θέση εργασίας. Το σύστημα φίλτρου επιτρέπεται να τίθεται σε λειτουργία μόνο σε τεχνικά άψογη κατάσταση. Η χρήση σύμφωνα με το σκοπό προορισμού συμπεριλαμβάνει και το γεγονός, ότι

• τηρείτεαυτέςτιςοδηγίεςχειρισμού,

• προσέχετεόλαταάλλασυνοδευτικάέγγραφα,

• τηρείτετουςεθνικούςκανονισμούςπρόληψηςατυχημάτων στοντόποχρήσης. Για αυθαίρετες πραγματοποιημένες αλλαγές στη συσκευή δεν αναλαμβάνεται από τον κατασκευαστή καμία ευθύνη. Ομάδες χρηστών Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα.. Βήμα εργασίας Ομάδες χρηστών Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου τεχνικού Καθορισμός των χρονικών διαστημάτων

Αλλαγή φίλτρου Προσωπικό χωρίς ιδιαίτερες

Η συσκευή μετά τη μεταφορά μπορεί να εμφανίσει σκόνη στο κύριο φίλτρο. Βεβαιωθείτε, ότι η συσκευή θα τεθεί σε λειτουργία σε ένα κατάλληλο χώρο.

Η υψηλή συγκέντρωση αναθυμιάσεων οδηγεί στη θέρμανση του ενεργού άνθρακα. Για τον αποκλεισμό μιας ανεπίτρεπτης θέρμανσης πρέπει να λειτουργεί η συσκευή πριν την απενεργοποίηση για περισσότερα λεπτά χωρίς παρουσία βλαβερών αερίων (αναθυμιάσεων). Θέστε τη συσκευή σε λειτουργία. όπως περιγράφονται στο κεφάλαιο „Θέση σε λειτουργία“. Προσέξτε τις εκάστοτε οδηγίες λειτουργίας των συνδεδεμένων συσκευών. Ελέγξτε, εάν η τάση του δικτύου ταυτίζεται με την τιμή στην πινακίδα τύπου. Συνδέστε τη συσκευή στην πρίζα μόνο όταν είναι απενεργοποιημένη. Το καλύτερο δυνατό φιλτράρισμα του αερίου μπορεί να επιτευχθεί ως εξής:

• Θερμοκρασία του αέρα διεργασίας στο φίλτρο αερίου < 38°C

• Σχετική υγρασία < 60%

• Μόρια αερίου > 30 g/mol (φιλτράρισμα καλύτερα με μεγαλύτερα μόρια)

• Θερμοκρασία βρασμού των μορίων αερίου > 0°C Χρησιμοποιείτεκατάτηναναρρόφησητωνατμώνκόλλας έναευρυζωνικόφίλτροαερίου(χωρίςφίλτροαιωρούμενων σωματιδίων).

Φροντίδα και συντήρηση της συσκευής ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα. Ο χειριστής πρέπει από κάθε θέση, στην οποία έχει πρόσβαση, να ελέγχει, ότι το φις είναι ακόμα αφαιρεμένο. Μην πραγματοποιήσετε καμία αλλαγή στη συσκευή! Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER. Αλλαγή φίλτρου year MIN 1x Το φίλτρο αιωρούμενων σωματιδίων και το ευρυζωνικό φίλτρο αερίου είναι εναρμονισμένα μεταξύ τους, έτσι ώστε αντικαθιστούνται μαζί ως συμπαγές φίλτρο. Το φίλτρο λεπτής σκόνης (στρώμα φίλτρου), αποτελεί τη βαθμίδα προφίλτρου του συμπαγές φίλτρου και πρέπει για αυτό να αντικαθίσταται

Το αργότερο με κάθε 10τη αντικατάσταση του φίλτρου λεπτής σκόνης συνίσταται επιτακτικά η αλλαγή του συμπαγούς

Στηλειτουργίατουσυστήματοςφίλτρουσύμφωναμετους κανονισμούςπρέπειτοσυμπαγέςφίλτρονααντικαθίσταται ωςακολούθως:

• τολιγότερο1φοράτοχρόνοή

• σεπερίπτωσηυπέρβασηςτηςεπιτρεπτήςμέσης συγκέντρωσηςστηθέσηεργασίαςή

• σύμφωναμετοσχέδιοσυντήρησης Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα. Φοράτε κατάλληλο εξοπλισμό προστασίας.

Διάφορα συλλιπάσματα (υλικά καθαρισμού), συστατικά συλλιπασμάτων καθώς και διαφορετικά συστατικά σκόνης του αναρροφούμενου αέρα, μπορούν να μειώσουν αισθητά τη διάρκεια ζωής του φίλτρου.Κατά την αναρρόφηση ατμών κόλλας πρέπει να χρησιμοποιείται ένα ευρυζωνικό φίλτρο αερίου (χωρίς φίλτρο αιωρούμενων σωματιδίων).

Για την εξασφάλιση μιας άψογης λειτουργίας της συσκευής, πρέπει ο σωλήνας κενού και ο εύκαμπτος σωλήνας αναρρόφησης του εμβόλου συγκόλλησης FEL να καθαρίζονται τακτικά. Σε περίπτωση μεγάλης ρύπανσης μπορεί να τοποθετηθεί ο σωλήνας αναρρόφησης σε ένα αεροστεγές δοχείο σε αλκοόλη (οινόπνευμα), έως να διαλυθούν τα υπολείμματα του συλλιπάσματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σε περίπτωση χρήσης υλικών καθαρισμού πρέπει να τηρηθούν οι νομικοί κανονισμοί ασφαλείας για τη χρήση τους. Το υλικό καθαρισμού πρέπει να αντιμετωπίζεται ως ειδικό απόρριμμα.

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB. Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση». Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα. Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών! Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com Τεχνικά στοιχεία Απορροφητήρας του καπνού συγκόλλησης WFE P Ονομαστική τάση V / Hz 230 V AC / 50-60 Ονομαστική κατανάλωση

W 70 Μέγιστο κενό Pa 30.000 Μέγ. μεταφερόμενη ποσότητα / 1 Έμβολο συγκόλλησης (κολλητήρι) l / min

Βάρος kg 4 Διαστάσεις Μ x Π x Υ mm inch 140 x 140 x 295 5,5 x 5,5 x 11,6 Στάθμη θορύβου σε 1 m

dB(A) 40 Μέγ. χωρητικότητα

Συμπαγές φίλτρο: Φίλτρο σωματιδίων Κατηγορία E12 (προηγούμενη H13) Ευρυζωνικό φίλτρο αερίου (50 % AKF, 50 % Puratex)

Φίλτρο λεπτής σκόνης Κατηγορία F753

Διαβάστε τις οδηγίες χειρισμού! Πριν από την εκτέλεση κάθε εργασίας στη συσκευή τραβάτε πάντοτε το φις από την πρίζα του ρεύματος. ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας Κίνδυνος σύνθλιψης

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριµµάτων! Σύµφωνα µε την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας. Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα. Σήμα CE Γνήσια Δήλωση πιστότητας Συσκευή απορρόφησης του καπνού συγκόλλησης WFE P Δηλώνουμε, ότι τα χαρακτηρισμένα προϊόντα πληρούν τις διατάξεις των ακόλουθων οδηγιών: 2006/42/EG, 2014/30/EU, 2011/65/EU (RoHS) Εφαρμοσμένα εναρμονισμένα πρότυπα: EN 60 335-1: 2012-10 EN 60335-2-45:2012-08; EN 62233:2008-11/2009-04 EN 55 014-1: 2012-05 EN 55 014-2: 2009-06 EN 61 000-3-2: 2015-03 EN 61 000-3-3: 2014-03 EN 50 581: 2013-02 Besigheim, 2018-07-05

B.Frühwald T. Fischer Διευθύνων Σύμβουλος Τεχνικός Διευθυντής Εξουσιοδοτημένος για την κατάρτιση του τεχνικού

Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany Μηνύματα και άρση σφαλμάτων Μήνυμα/Σύμπτωμα Πιθανή αιτία Μέτρα προς αντιμετώπιση

• Ελλιπήςισχύςαναρρόφησης • Σύστημασωλήνωνμηστεγανό • Στεγανοποιήστετοσύστημα

• Φίλτρολερωμένο • Αλλαγήφίλτρου

• Ησυσκευήδενξεκινά • Θερμικήαπενεργοποίηση • Αφήστετησυσκευήνακρυώσει. Ενεργοποιήστετηνξανάμετάπερίπου 3ώρες.

• Ησυσκευήδενλειτουργεί • Ηασφάλειαείναικαμένη • Αποταθείτεπαρακαλώστοσέρβις πελατώντηςεταιρείαςμας:technical- [e-mail]

• Ησυσκευήδενείναισυνδεδεμένη σύμφωναμετουςκανονισμούς

• Φίλτροαιωρούμενωνσωματιδίων πολύγρήγοραλερωμένο
