GEBRUIKSAANWIJZING WFE P Weller

NL Nederlands Veiligheidsinstructies | Voorgeschreven Gebruik Van Het Systeem | Gebruikersgroepen | onderhouden | Garantie | Technische Gegevens | Symbolen | Origineel conformiteitsverklaring

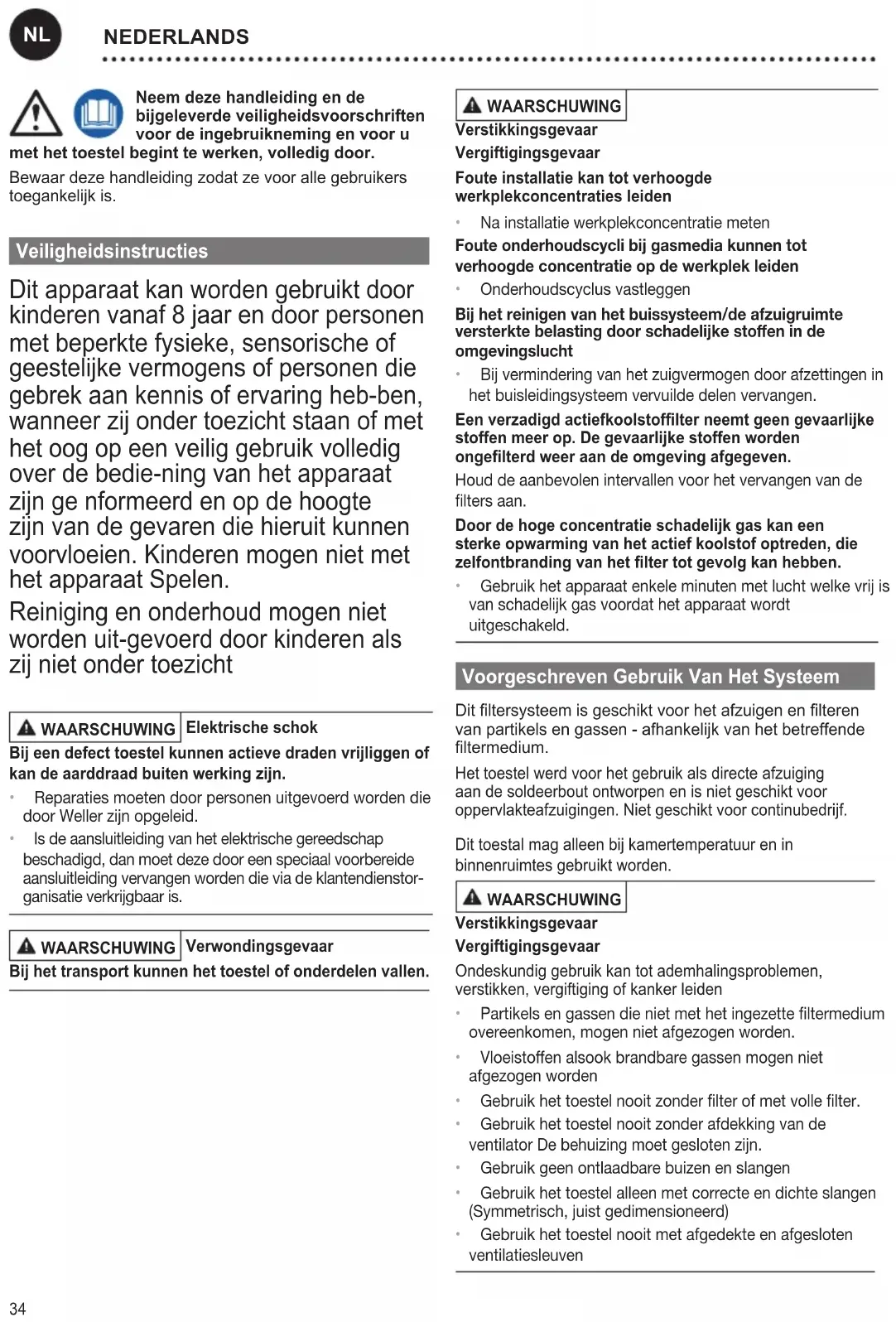

• Nãoesta´instaladonenhumpré-ltro • Colocarumpré-ltroColocarum ltroM5Nocasodealta concentraçãodematériasólida colocarumseparadorprévio.34 Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door. Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Veiligheidsinstructies Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring heb-ben, wanneer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat zijn ge nformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinderen mogen niet met het apparaat Spelen. Reiniging en onderhoud mogen niet worden uit-gevoerd door kinderen als zij niet onder toezicht WAARSCHUWING Elektrische schok Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn.

• Reparatiesmoetendoorpersonenuitgevoerdwordendie doorWellerzijnopgeleid.

• Isdeaansluitleidingvanhetelektrischegereedschap beschadigd,danmoetdezedooreenspeciaalvoorbereide aansluitleidingvervangenwordendieviadeklantendienstor- ganisatieverkrijgbaaris. WAARSCHUWING Verwondingsgevaar Bij het transport kunnen het toestel of onderdelen vallen. WAARSCHUWING Verstikkingsgevaar Vergiftigingsgevaar Foute installatie kan tot verhoogde werkplekconcentraties leiden

• Nainstallatiewerkplekconcentratiemeten Foute onderhoudscycli bij gasmedia kunnen tot verhoogde concentratie op de werkplek leiden

• Onderhoudscyclusvastleggen Bij het reinigen van het buissysteem/de afzuigruimte versterkte belasting door schadelijke stoen in de omgevingslucht

• Bijverminderingvanhetzuigvermogendoorafzettingenin hetbuisleidingsysteemvervuildedelenvervangen. Een verzadigd actiefkoolstoflter neemt geen gevaarlijke stoffen meer op. De gevaarlijke stoffen worden ongelterd weer aan de omgeving afgegeven. Houddeaanbevolenintervallenvoorhetvervangenvande ltersaan. Door de hoge concentratie schadelijk gas kan een sterke opwarming van het actief koolstof optreden, die zelfontbranding van het lter tot gevolg kan hebben.

• Gebruikhetapparaatenkeleminutenmetluchtwelkevrijis vanschadelijkgasvoordathetapparaatwordt uitgeschakeld. Voorgeschreven Gebruik Van Het Systeem Dit ltersysteem is geschikt voor het afzuigen en lteren van partikels en gassen - afhankelijk van het betreffende ltermedium. Het toestel werd voor het gebruik als directe afzuiging aan de soldeerbout ontworpen en is niet geschikt voor oppervlakteafzuigingen. Niet geschikt voor continubedrijf. Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden. WAARSCHUWING Verstikkingsgevaar Vergiftigingsgevaar Ondeskundig gebruik kan tot ademhalingsproblemen, verstikken, vergiftiging of kanker leiden

• Partikelsengassendienietmethetingezetteltermedium overeenkomen,mogennietafgezogenworden.

• Vloeistoenalsookbrandbaregassenmogenniet afgezogenworden

• Gebruikhettoestelnooitzonderlterofmetvollelter.

• Gebruikhettoestelnooitzonderafdekkingvande ventilatorDebehuizingmoetgeslotenzijn.

• Gebruikgeenontlaadbarebuizenenslangen

• Gebruikhettoestelalleenmetcorrecteendichteslangen (Symmetrisch,juistgedimensioneerd)

• Gebruikhettoestelnooitmetafgedekteenafgesloten ventilatiesleuven

NEDERLANDS35 WAARSCHUWING Brand- en explosiegevaar! Het toestel mag niet voor het afzuigen van brandbare gassen gebruikt worden. Het toestel mag niet aan temperaturen boven 50°C, open vuur of gecondenseerde oplosmiddelen blootgesteld worden. De gebruiker van de installatie is verantwoordelijk oor het zich houden aan de wettelijk grenswaarden voor schadelijke stoffen op de werkplek. Het ltersysteem mag enkel in een technisch perfecte staat in gebruik genomen worden. Het gebruik volgens de bestemming veronderstelt ook dat

• udezehandleidinginachtneemt,

• ualleanderebegeleidendedocumenteninachtneemt,

• udenationaleongevalspreventievoorschriftenopde plaatsvangebruikinachtneemt. Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprakelijk gesteld worden. Gebruikersgroepen Wegens verschillend hoge risico‘s en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.. Handeling Gebruikersgroepen Vervangen van elektrische reserveonderdelen Elektrotechnicus Technische leerling onder leiding en toezicht van een opgeleide vakman Vastleggen van onderhoudsintervallen Veiligheidskracht Bedienen Wissel van de lter Leek Gebruik Aanwijzing Het toestel kan na het transport aan de hoofdlter stof afgeven. Ervoor zorgen dat het toestel in een geschikte ruimte in gebruik genomen wordt. ATTENTIE! Hoge concentratie schadelijke gassen leidt tot opwarming van de actieve kool. Om een niet toegestane opwarming uit te sluiten, moet het toestel voor het uitscha- kelen meerdere minuten zonder schadelijke gassen gebruikt worden. Neem het toestel zoals in het hoofdstuk „Ingebruikneming“ beschreven in gebruik. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht. Controleer of de netspanning met de spanning op het typeplaatje overeenkomt. Machine alleen uitgeschakeld aan de stekkerdoos aansluiten. De best mogelijke gasltratie wordt als volgt bereikt:

• Temperatuur van de proceslucht in de gaslter < 38°C

• Relatieve vochtigheid < 60%

• Gasmoleculen > 30 g/mol (ltratie beter met grotere moleculen)

• Kooktemperatuur van de gasmoleculen > 0°C Gebruikbijhetafzuigenvanlijmdampeneen breedbandgaslter(zonderltervoorzwevendestoen). onderhouden WAARSCHUWING Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. De bedieningspersoon moet vanaf elke plaats waartoe hij toegang heeft controleren of de stekker nog altijd is verwijderd. Geen veranderingen aan het toestel uitvoeren! Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid. Gebruik alléén origineel toebehoren en originele onderdelen. Wissel van de lter year MIN 1x De zweefstoflter en de breedbandgaslter zijn op elkaar afgestemd zodat ze als compacte lter samen vervangen worden. De jnstoflter (ltermat) is de voorltertrap van de compacte lter en moet daarom vaker vervangen worden. Uiterlijk na de 10e keer verwisselen van het jstoflter, wordt het vervangen van het compacte lter dringend aanbevolen. Vooreencorrectewerkingvanhetltersysteemmoethet compactelteralsvolgtwordenvervangen:

• Minstens1keerperjaarof

• bijoverschrijdenvandetoegestanegemiddelde werkplekconcentratieof

• volgenonderhoudsschema Vervuilde lters moeten als gevaarlijk afval worden behandeld. Draag geschikte veiligheidsuitrusting. Aanwijzing Verschillende vloeimiddelen, vloeimiddelaandelen en diverse stofdelen in de afgezuigde lucht kunnen de levensduur van de lters aanzienlijk reduceren.Bij het afzuigen van lijmdampen is een breedbandgaslter zonder zweefstoflter.

NEDERLANDS Reiniging Om een perfecte werking van het toestel te garanderen, moeten vacuümbuis en afzuigslang van de FE-soldeerbout regelmatig worden gereinigd. Bij sterke verontreiniging kan de afzuigbuis in een gasdicht gesloten reservoir in reiniging- salcohol (spiritus) worden gelegd tot de vloeimiddelresten losgekomen zijn. WAARSCHUWING Bij het gebruik van reinigingsmid- delen moeten de wettelijke veiligheidsvoorschriften m.b.t. het gebruik in acht worden genomen. Het reinigingsmiddel moet als speciaal afval worden behandeld. Garantie Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB. Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd. De garantie vervalt bij ondeskundig gebruik en als door ongekwaliceerde personen ingrepen uitgevoerd werden. Technische wijzigingen voorbehouden! Gelieve u te informeren op www.weller-tools.com Technische Gegevens Soldeerrookafzuiging WFE P Dimensioneringsspanning V / Hz 230 V AC / 50-60 Dimensioneringsopname W 70 Max. vacuüm Pa 30.000 Max. afvoerhoeveelheid / 1 Soldeerbout l / min

Gewicht kg 4 Afmetingen L x b x h mm inch 140 x 140 x 295 5,5 x 5,5 x 11,6 Geluidsniveau op 1 m afstand dB(A) 40 Max. capaciteit

Compactlter: Deeltjeslter Klasse E12 (vroeger H13) Breedbandgaslter (50 % AKF, 50% Puratex) Voorlter: Fijnstoflter klasse F7 Symbolen Attentie! Bedieningshandleiding lezen! Voor het uitvoeren van alle werkzaamheden aan het toestel altijd de stekker uit het stopcontact trekken. ESD-conform design en ESD-conforme werkplek Beknellingsgevaar Afvoer Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Voer vervangen toestelonderdelen, lters of oude toestel conform de voorschriften van uw land af. Vervuilde lters moeten als gevaarlijk afval worden behandeld. CE-teken Origineel conformiteitsverklaring Soldeerrookafzuigtoestel WFE P We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen: 2006/42/EG, 2014/30/EU, 2011/65/EU (RoHS) Toegepaste geharmoniseerde normen: EN 60 335-1: 2012-10 EN 60335-2-45:2012-08; EN 62233:2008-11/2009-04 EN 55 014-1: 2012-05 EN 55 014-2: 2009-06 EN 61 000-3-2: 2015-03 EN 61 000-3-3: 2014-03 EN 50 581: 2013-02 Besigheim, 2018-07-05

NEDERLANDS Foutmeldingen en verhelpen van fouten Melding/symptoom Mogelijke oorzaak Maatregelen om het probleem te verhelpen

• Geenafzuigvermogen • Pijpsysteemondicht • Pijpsysteemafdichten

• Filtervervuild • Filterwisselen

• Toestelstartnietop • Thermischeuitschakeling • Toestellatenafkoelen.Naca.3uur opnieuwinschakelen.

• Apparaatwerktniet • Zekeringisdoorgebrand • Gelievemetonzeklantenservice contactoptenemen:technical-ser- [e-mail]

• Toestelnietcorrectaangesloten • Aansluitingcontroleren
