| Producttype | Afzuigkap voor soldeerdampen |
| Merk | Weller |
| Model | Zero Smog 6V |
| Afmetingen (L x B x H) | 450 x 450 x 650 mm |
| Gewicht | 40 kg |
| Voedingsspanning | 230 V / 50 Hz of 120 V / 60 Hz afhankelijk van versie |
| Opgenomen vermogen | 460 VA |
| Zekering | T3,15 A |
| Maximale onderdruk | 2 800 Pa |
| Maximale luchtstroom | 615 m³/h |
| Geluidsniveau | 51 dB(A) |
| Filtertype | Fijnstoffilter F7 (niveau 1) + Compactfilter H13 en actieve kool/Chemisorb (niveau 2/3) |
| Filterstatusweergave | LED rood (vol), geel (>80%), groen (<80%) |
| Interfaces | RS232 en USB (voor updates en efficiëntietest) |
| Functies | Automatische drukregeling, programmeerbare automatische uitschakeling, snelheidsregeling 30-100% |
| Omgevingstemperatuur gebruik | Gesloten ruimte, omgevingstemperatuur |
| Veiligheid | Thermische beveiliging, automatische uitschakeling na oververhitting, elektrische veiligheid |
| Onderhoud | Vervang het compactfilter minimaal 1 keer per jaar, filtermat vaker afhankelijk van weergave |
| Garantie | 12 maanden tegen fabricagefouten |
| Beoogd gebruik | Oppervlakteafzuiging voor soldeerdampen (niet geschikt voor directe afzuiging op soldeerbout) |
| Goedkeuringen | CE conform richtlijnen 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) |
| Meegeleverde accessoires | CD met software voor efficiëntietest, gebruikershandleiding |
Veelgestelde vragen - Zero Smog 6V Weller
Gebruikersvragen over Zero Smog 6V Weller
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding Zero Smog 6V - Weller en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Zero Smog 6V van het merk Weller.
GEBRUIKSAANWIJZING Zero Smog 6V Weller
NL Vertaling van de oorspronkelijke gebruiksaanwijzing
NL Omvang van de levering
NL Rood/geel/groen-filterindicatie
SV Röd/gul/grön filterdisplay
NL Akoestisch signaal
SV Akustisk signal
DK Akustisk signal
FI Merkkiääni
GR Ηχητικό· σήμα
TR Akustik sinyal
CZ Akustický signál
PL Sygnał dźwiękowy
HU hangjelzés
SK Akustický signál
SL Zvočni signal
EE Akustiline signaal
NL Toestel in gebruik nemen
SV Ta lödstationen i drift
NL Toestel in gebruik nemen
SV Ta lödstationen i drift
NL Wissel van de filter
SV Byte av filter
DK Filterskift
Neem deze handleiding en de bijgeleverde veiligheidsvoor-
schriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door.
Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is.
We danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product.
Bij de productie werden de strengste kwaliteitsnormen toegepast, die een perfecte werking van het toestel garanderen.
Deze handleiding bevat belangrijke informatie om het toestel op een veilige en deskundige manier in gebruik te nemen, te bedienen, te onderhouden en om eenvoudige storingen zelf te verhelpen.
Geef het toestel samen met de gebruiksaanwijzing door aan derden.
Het toestel werd conform de modernste technieken en de erkende veiligheidstechnische regels geconstrueerd.
Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waarschuwingen in deze handleiding niet in acht neemt.
Veiligheidsinstructies
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring heb-ben, wan- neer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat zijn ge nformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinde- ren mogen niet met het apparaat Spelen.
Reiniging en onderhoud mogen niet worden uit-gevoerd door kinderen als zij niet onder toezicht
Waarschuwing! Elektrische schok
Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn.
■ Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.
Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie verkrijgbaar is.
Waarschuwing! Verwondingsgevaar
Bij het transport kunnen het toestel of onderdelen vallen.
Houd het toestel alleen aan de daarvoor bestemde grepen vast.
- Gebruik het toestel nooit als transportmiddel.
Waarschuwing! Verstikkingsgevaar, Vergiftigingsgevaar
Foute installatie kan tot verhoogde werkplekconcentraties leiden
Na installatie werkplekconcentratie meten
Foute onderhoudscycli bij gasmedia kunnen tot verhoogde concentratie op de werkplek leiden
■ Onderhoudscyclus vastleggen
Bij het reinigen van het buissysteem/de afzuigruimte versterkte belasting door schadelijke stoffen in de omgevingslucht
Bij vermindering van het zuigvermogen door afzettingen in het buisleidingsysteem vervuilde delen vervangen
Voorgeschreven Gebruik Van Het Systeem
Toegepaste richtlijnen
De Weller Zero Smog soldeerdamp afzuiging voor soldeerrook is conform de EG-conformiteitsverklaring volgens de fundamentele veiligheidsvereisten van de richtlijnen 2004/108/EG, 2006/95/EG en 2011/65/EU (RoHS).
Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprakelijk gesteld worden.
Dit filtersysteem is geschikt voor het afzuigen en filteren van partikels en gassen - afhankelijk van het betreffende filtermedium.
Waarschuwing! Verstikkingsgevaar, Vergiftigingsgevaar
Ondeskundig gebruik kan tot ademhalingsproblemen, verstikken, vergiftiging of kanker leiden
Partikels en gassen die niet met het ingezette filtermedium overeenkomen, mogen niet afgezogen worden.
Vloeistoffen alsook brandbare gassen mogen niet afgezogen worden
- Gebruik het toestel nooit zonder filter of met volle filter.
- Gebruik het toestel nooit zonder afdekking van de ventilator
Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden.
Zero Smog 4V, Zero Smog 6V: Het toestel werd voor het gebruik als oppervlakteafzuiging ontworpen en is niet geschikt voor directe afzuiging aan de soldeerbout.
Zero Smog 20T: Het toestel werd voor het gebruik als directe afzuiging aan de soldeerbout ontworpen en is niet geschikt voor oppervlakteafzuigingen.
Het gebruik volgens de bestemming veronderstelt ook dat
■ u deze handleiding in acht neemt,
u alle andere begeleidende documenten in acht neemt,
u de nationale ongevalspreventievoorschriften op de plaats van gebruik in acht neemt.
Doeltreffendheidscontrole
Volgens de algemene gegevens van de beroepsverenigingen moeten afzuiginstallaties regelmatig, minstens jaarlijks op hun goede werking en doeltreffendheid gecontroleerd worden (TRGS 528 BGETF). Aan de hand van de doeltreffenheidscontrole kunt u de goede werking van de soldeerrookafzuigingen WFE 2S / WFE 4S en Zero Smog 4V / Zero Smog 6V / Zero Smog 20T controleren. Gebruik de meegeleverde software-cd.
Gebruikersgroepen
Wegens verschillend hoge risico's en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.
| Handeling Gebruikersgroepen | |
| Installatie van complexe buissystemen bij aansluiting van meerdere afzuigarmen | Vakpersoneel met technische opleiding |
| Vervangen van elektrische reserveonderdelen Elektrotechnicus | |
| Vastleggen van onderhoudsintervallen Veiligheidskracht | |
| BedienenWissel van de filter | Leek |
| Installatie van complexe buissystemen bij aansluiting van meerdere afzuigarmenVervangen van elektrische reserveonderdelen | Technische leerling onder leiding en toezicht van een opgeleide vakman |
Technische Gegevens
| Soldeerrookafzuiging Zero Smog 4V Zero Smog 6V Zero Smog 20T | |||
| Afmetingen L x b x h 320 x | 320 x 395 mm 450 x 450 | x 650 mm | 450 x 450 x 695 mm |
| Gewicht 19 kg 40 kg 45 kg | |||
| Netspanning T0053660699: | 230 V / 50 Hz | T0053666699: | T0053670699: |
| 230 V / 50 Hz | 230 V / 50 Hz | ||
| T0053660299: | T0053666299: | T0053670299: | |
| 120 V / 60 Hz | 120 V / 60 Hz | 120 V / 60 Hz | |
| Elektr. vermogen 275 VA 460 VA | 530 VA | ||
| Zekering T1, 6A T3, 15A T3, 15A | |||
| Max. vacuum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max. afvoerhoeveelheid 230 m3/h | 615 m3/h | 100 m3/h | |
| Geluidsemissie | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Voorfilter trap 1 | Fijnstofffilter klasse F7 | ||
| Compactfilter trap 2; 3 | Deeltjesfilter H13 + Gasfilter (50% Actief-kool + 50 % Chemisorb) | ||
| RS232-interface | Met behulp van de RS232-interface kan de installatie met alle functies bediend en op afstand bewaakt worden. | ||
| USB-poort Via de USB-interface kunnen firmware-updates, een efficiëntietest en een datalogfunctie uitgevoerd worden.Het USB-medium mag maximaal 2 minuten aangesloten zijn! Daarna wordt de USB-module automatisch uitgeschakeld. | |||
Garantie
Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.
Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.
De garantie vervalt bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.
Technische wijzigingen voorbehouden!
Gelieve u te informeren op www.weller-tools.com

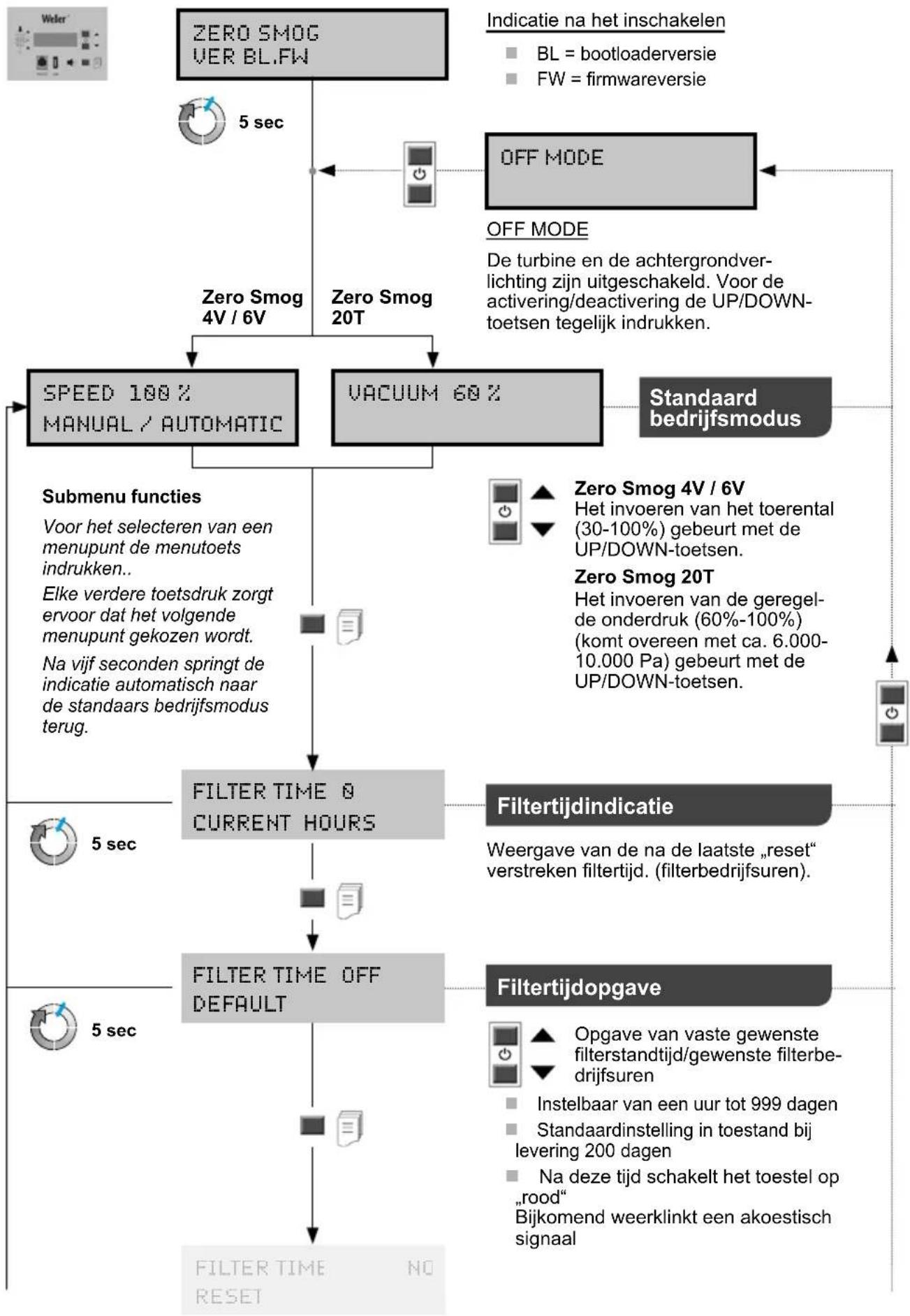

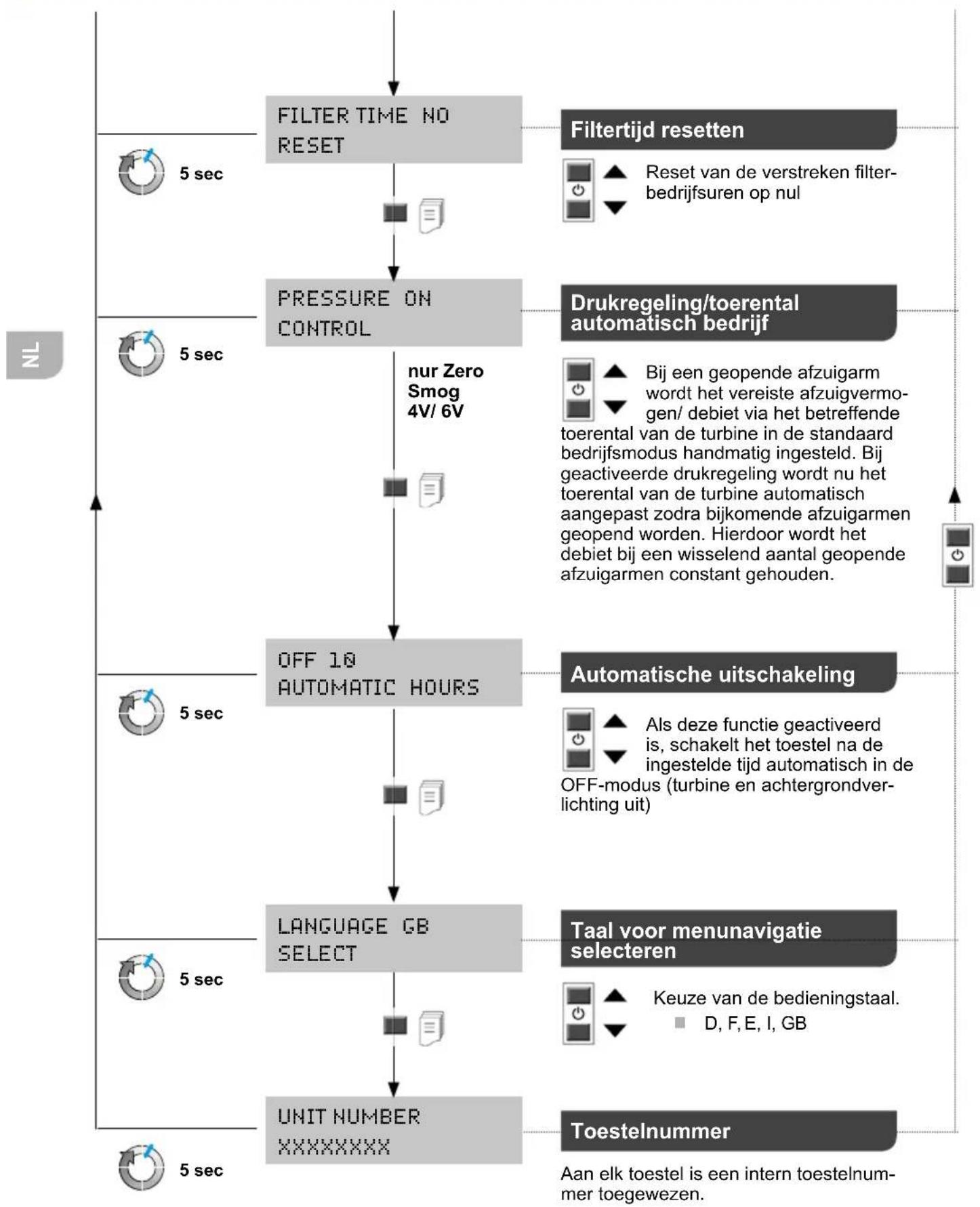

Menunavigatie
Waarschuwing!
Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen.
Gebruik alléén origineel toebehoren en originele onderdelen.
Vervuilde filters moeten als gevaarlijk afval worden behandeld.
Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
Aanwijzing
Verschillende vloeimiddelen, vloeimiddelaandelen en diverse stofdelen in de afgezuigde lucht kunnen de levensduur van de filters aanzienlijk reduceren. Bij het afzuigen van lijmdampen moet een gasfilter (zonder deeltjesfilter) worden gebruikt.
Voor de correcte werking van het filtersysteem moet de filter als volgt vervangen worden
■ Minstens 1 keer per jaar of
na weergave of
bij overschrijden van de toegestane gemiddelde werkplekconcentratie of
■ volgen onderhoudsschema
Met een verschilddrukmeting wordt de vervuilingsgraad van de filter gemeten. De filterindicatie geeft het actuele filterpeil weer
Rood = filter vol
Bij een verbruikte filter weerklinkt een akoestisch signaal:
Signaaltoon om het uur
na 36 uur om het half uur
na 54 uur om de 10 min.
na 72 uur constant.
Het deeltjesfilter en het gasfilter zijn op elkaar afgestemd, zodat deze als compact filter gezamenlijk worden verwisseld. Om een perfecte filterfunctie te garanderen, moet de compacte filter een keer per jaar vervangen worden. De fijnstoffilter (filtermat) is de voorfiltertrap van de compacte filter en moet daarom vaker vervangen worden. Het vervangen van de voorfiltermat is voldoende als na de heringebruikneming van het toestel de rode LED niet meer oplicht.
Foutmeldingen en verhelpen van fouten
| Melding/symptoom Mogelijke oorzaak Maatregelen om het probleem te verhelpen | ||
| ■ Geen afzuig vermogen | ■ Pijpsysteem ondicht | ■ Pijpsysteem afdichten |
| ■ Filter vervuild | ■ Filter wisselen | |
| ■ Toerental turbinevermogen | ■ Ingesteld toerental verhogen | |
| ■ Hoog afzuiggeluid (lawaai) | ■ Luchtsnelheid via de Afzuigarm te groot | ■ Ingesteld toerental verlagen (minder hoeveelheid lucht) |
| ■ Zero Smog loopt niet aan | ■ Thermische uitschakeling | ■ Zero Smog laten afkoelen Na ca. 3 uur weer inschakelen |
| ■ Filterindicatie werkt niet | ■ onderdrukslang werd na Filterwissel niet weer opgezet | ■ Slang weer goed op de filter plaatsen |
| ■ Deeltjesfilter te snel verontreinigt | ■ Geen voorfilter geplaatst | ■ Voorfilter plaatsen F7 Filter plaatsen Bij een hoog aandeel van vaste stoffen een vooraf-scheider gebruiken |
| ■ USB-medium wordt niet herkend | ■ USB-medium te lang ingestoken | ■ USB-medium max. 2 minuten ingestoken laten. USB-medium verwijderen en toestel uit- en opnieuw inschakelen. |
| ■ Toestelreset | ■ Verkeerd USB-medium (> 100 mA) | ■ USB-medium verwijderen! |
Origineel conformiteitsverklaring
Soldeerrookafzuigtoestel Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Toegepaste geharmoniseerde normen:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Technisch hoofd Zaakvoerder
Gevolmachtigd om de technische documenten samen te stellen.
Weller Tools GmbH
Bedieningshandleiding lezen!
Voor het uitvoeren van alle werkzaamheden aan het toestel altijd de stekker uit het stopcontact trekken.
ESD-conform design en ESD-conforme werkplek
CE-teken
Afvoer
Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inza- ke oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
Vervuilde filters moeten als gevaarlijk afval worden behandeld.
Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
