| Toote tüüp | Jootmise suitsu imemise õhupuhasti |
| Mark | Weller |
| Mudel | Zero Smog 6V |
| Mõõtmed (P x L x K) | 450 x 450 x 650 mm |
| Kaal | 40 kg |
| Toitepinge | 230 V / 50 Hz või 120 V / 60 Hz olenevalt versioonist |
| Võimsustarve | 460 VA |
| Kaitsme kaitse | T3,15 A |
| Maksimaalne vaakum | 2 800 Pa |
| Maksimaalne õhuvool | 615 m³/h |
| Müratase | 51 dB(A) |
| Filtratsiooni tüüp | Peentolmufilter F7 (1. aste) + Kompaktfilter H13 ja aktiivsüsi/Chemisorb (2./3. aste) |
| Filtri oleku näidik | LED punane (täis), kollane (>80%), roheline (<80%) |
| Liidesed | RS232 ja USB (uuenduste ja efektiivsuse testi jaoks) |
| Funktsioonid | Automaatne rõhu reguleerimine, programmeeritav automaatne väljalülitus, kiiruse reguleerimine 30-100% |
| Kasutamise ümbritsev temperatuur | Suletud ruum, toatemperatuur |
| Ohutus | Soojuskaitse, automaatne väljalülitus ülekuumenemise korral, elektriline ohutus |
| Hooldus | Kompaktfiltri vahetamine vähemalt kord aastas, filtritihemini vahetada vastavalt näidikule |
| Garantii | 12 kuud tootmisvigade vastu |
| Sihtotstarve | Jootmise suitsude pinnaimev (ei sobi otseseks imemiseks jootekolvilt) |
| Sertifikaadid | CE vastavus direktiividele 2004/108/EÜ, 2006/95/EÜ, 2011/65/EL (RoHS) |
| Kaasasolevad tarvikud | Efektiivsuse testi tarkvara CD, kasutusjuhend |
Korduma kippuvad küsimused - Zero Smog 6V Weller
Kasutajate küsimused teemal Zero Smog 6V Weller
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Köögituulutus PDF-formaadis tasuta! Leidke oma juhend Zero Smog 6V - Weller ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Zero Smog 6V kaubamärgi Weller.
KASUTUSJUHEND Zero Smog 6V Weller
EE Algupärase kasutusjuhendi tõlge
LV Instrukciju tulkojumam no oriğinālvalodas
EE Punane/kollane/roheline filtri näit
EE Seadme kasutuselevõtt
EE Seadme kasutuselevõtt
EE Filtri vahetamine
LV Filtra nomaina
LT Filtrų keitimas
BG Смяна на филтъра

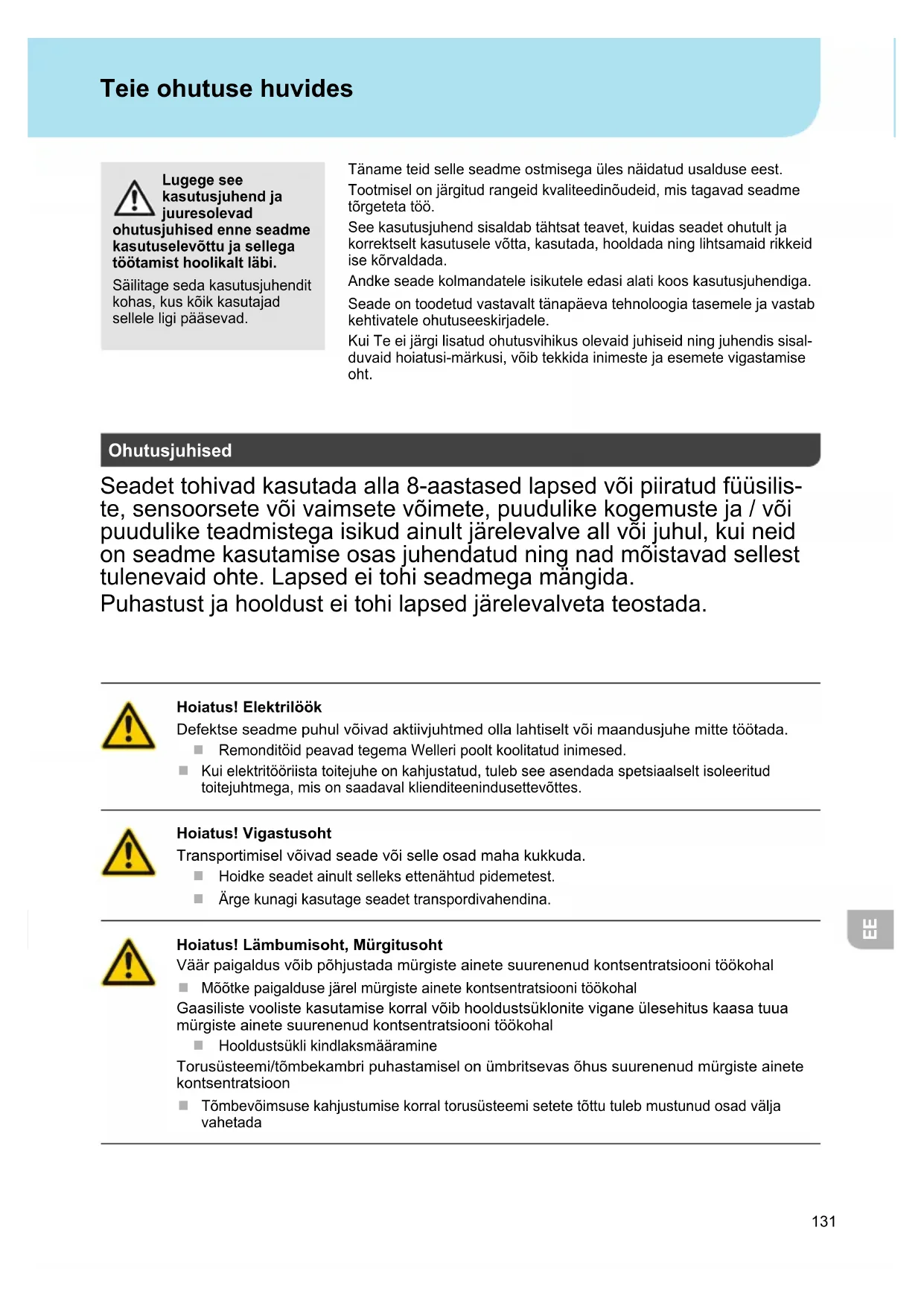

Lugege see kasutusjuhend ja juuresolevad
ohutusjuhised enne seadme kasutuselevõttu ja sellega töötamist hoolikalt läbi.
Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.
Täname teid selle seadme ostmisega üles näidatud usalduse eest.
Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadme tõrgeteta töö.
See kasutusjuhend sisaldab tähtsat teavet, kuidas seadet ohutult ja korrektselt kasutusele võtta, kasutada, hooldada ning lihtsamaid rikkeid ise kõrvaldada.
Andke seade kolmandatele isikutele edasi alati koos kasutusjuhendiga.
Seade on toodetud vastavalt tänapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.
Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, võib tekkida inimeste ja esemete vigastamise oht.
Ohutusjuhised
Seadet tohivad kasutada alla 8-aastased lapsed või piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja / või puudulike teadmistega isikud ainult järelevalve all või juhul, kui neid on seadme kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida.
Puhastust ja hooldust ei tohi lapsed järelevalveta teostada.
Hoiatus! Elektrilöök
Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.
■ Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.
Hoiatus! Vigastusoht
Transportimisel võivad seade või selle osad maha kukkuda.
Hoidke seadet ainult selleks ettenähtud pidemetest.
- Ärge kunagi kasutage seadet transpordivahendina.
Väär paigaldus vöib pöhjustada mürgiste ainete suurenenud kontsentratsiooni töökohal
Mõõtke paigalduse järel mürgiste ainete kontsentratsiooni töökohal
Gaasiliste vooliste kasutamise korral võib hooldustsüklonite vigane ülesehitus kaasa tuua mürgiste ainete suurenenud kontsentratsiooni töökohal
■ Hooldustsükli kindlaksmääramine
Torusüsteemi/tõmbekambri puhastamisel on ümbritsevas õhus suurenenud mürgiste ainete kontsentratsioon
Tõmbevõimsuse kahjustumise korral torusüsteemi setete tõttu tuleb mustunud osad välja vahetada
Kasutusotstarbele vastav käitamine
Arvestatud direktiivid
Welleri jootesuitsu äratõmbaja Zero Smog on kooskõlas EL vastavusdeklaratsiooniga ning vastab põhilistele direktiivides 2004/108/EL, 2006/95/EL ja 2011/65/EU (RoHS) sätestatud ohutusnõuetele.
Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei võta.
See filtrisüsteem on ette nähtud osakeste ja gaaside filtreerimiseks – söltuvalt parajasti kasutatavast filtreerimisvahendist.
Nõuetele mittevastav kasutus võib kaasa tuua hingamiskahjustused, lämbumise, mürgituse või vähi
Osakesi ja gaase, mis ei vasta rakendatud filtreerimisvahendile, ei tohi filtreerida.
Samuti ei tohi filtreerida vedelikke ja põlevaid gaase
Ärge kunagi kasutage seadet ilma filtrita või täis filtriga.
- Ärge kunagi kasutage seadet ilma ventilaatori katteta
Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides.
Zero Smog 4V, Zero Smog 6V: Seade sobib äratömbamiseks pindadelt ega ole kohane suitsu äratömbamiseks otse jootekolvilt.
Zero Smog 20T: Seade on konstrueeritud kohtväljatömbeks jootekolvi juures ega sobi pindväljatömbeks.
Sihtotstarbelise kasutuse alla kuulub ka:
■ Te järgite seda juhendit ja
kõiki teisi kaasnevaid dokumente,
peate kinni köigist riiklikest eeskirjadest önnetuste ennetamiseks
Efektiivsuse kontroll
Vastavalt kutseliitude üldistele eeskirjadele tuleb imurseadmete korrasolekut ja efektiivsust kontrollida regulaarselt, vähemalt kord aastas (TRGS 528 BGETF). Efektiivsuse kontrolli alusel saate kontrollida jootesuitsu imurite WFE 2S / WFE 4S ja Zero Smog 4V / Zero Smog 6V / Zero Smog 20T korrasolekut. Kasutage tarnekomplektis sisalduvat tarkvara-CDd.
Kasutajarühmad
Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.
| Töösamm Kasutajarühmad | |
| Komplekssete torusüsteemide paigaldamine mitme tömbelaba ühendamise korral | Tehnilise väljaõppega spetsialistid |
| Elektriliste varuosade paigaldamine Elektrikud | |
| Hooldusvälpade määramine Ohutustehnikud | |
| Käsitsemine Filtri vahetamine | Tavainimesed |
| Komplekssete torusüsteemide paigaldamine mitme tömbelaba ühendamise korral Elektriliste varuosade paigaldamine | Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel |
| Jootegaasideäratõmbesüsteem | Zero Smog 4V Zero Smog 6V Zero Smog 20T | ||
| Mõõtmed P x L x K 320 x 3 | 20 x 395 mm 450 x 450 x | 650 mm | 450 x 450 x 695 mm |
| Kaal 19 kg 40 kg 45 kg | |||
| Võrgupinge T0053660699: | 230 V / 50 Hz | T0053666699: | T0053670699: |
| 230 V / 50 Hz | 230 V / 50 Hz | ||
| T0053660299: | T0053666299: | T0053670299: | |
| 120 V / 60 Hz | 120 V / 60 Hz | 120 V / 60 Hz | |
| Elektrivõimsus 275 VA 460 | VA | 530 VA | |
| Kaitse T1, 6A T3, 15A T3, | 15A | ||
| Max vaakum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max väljund 230 m3/h 615 | m3/h | 100 m3/h | |
| Müratase | 48 dB(A) 51 dB(A) | 51 dB(A) | |
| Eelfilter Aste 1 | Peentolmu filtri klass F7 | ||
| KompaktfilterAste 2; 3 | Kübemefilter H13 + Gaasifilter (50% Aktiivsüsi + 50 % Chemisorb) | ||
| RS232-liides RS232-liidese | kaudu saab seadet täies talitlusmahus käsitseda või kaug-jälgimist rakendada. | ||
| USB-liides USB-liidese ka | du saab värskendada operatsioonisüsteemi, teha tõhu-sustesti ja rakendada andmelogi funktsiooni. | ||
| USB-meedium võib olla sisse asetatud maksimaalselt kaheks minutiks! | |||
| Seejärel lülitatakse USB-moodul automaatselt välja. | |||
Garantii
Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.
Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.
Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.
Tootjapoolsed tehnilised muudatused on võimalikud!
Lisainfot leiate veebilehel www.weller-tools.com
E

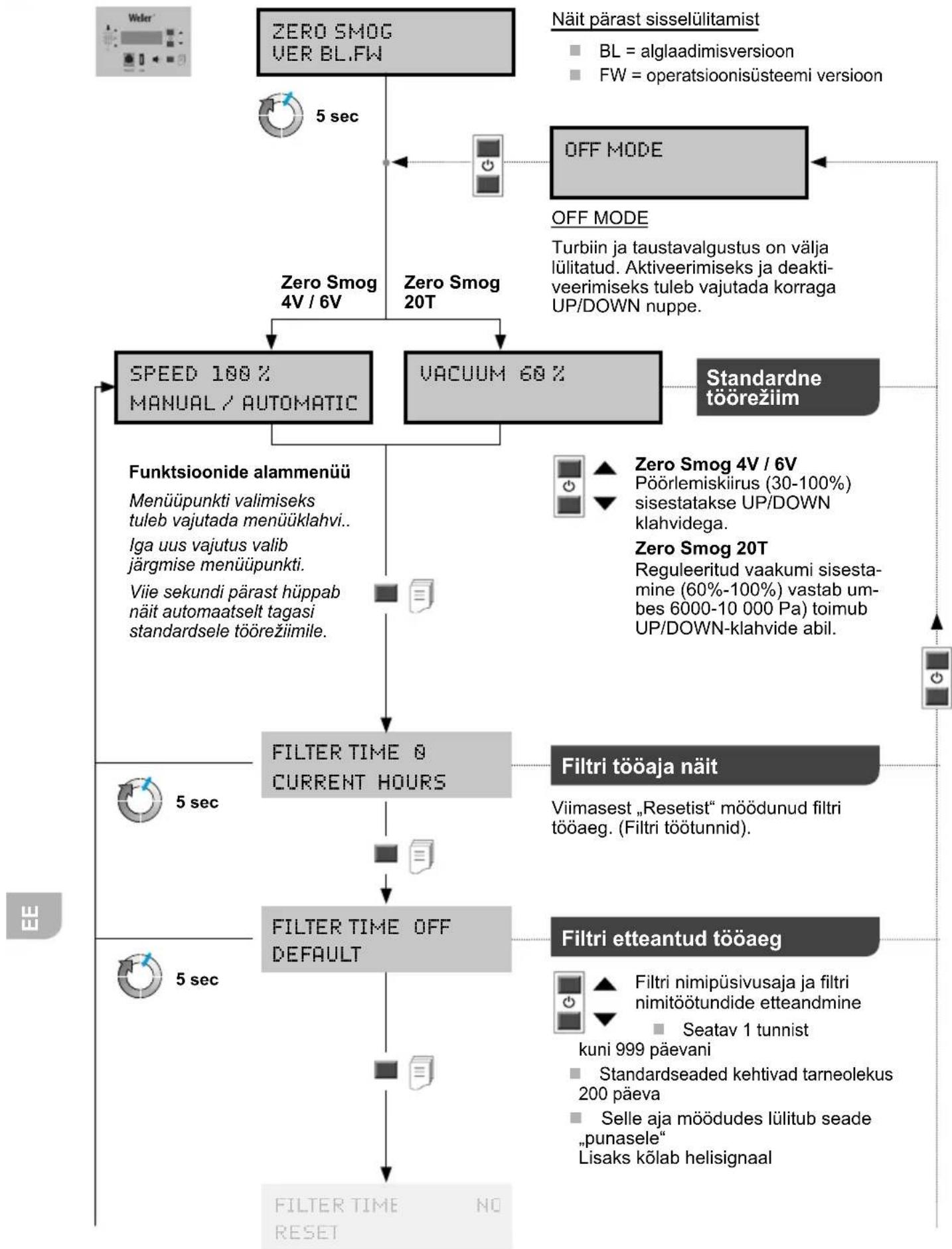

Menüü juhtimine


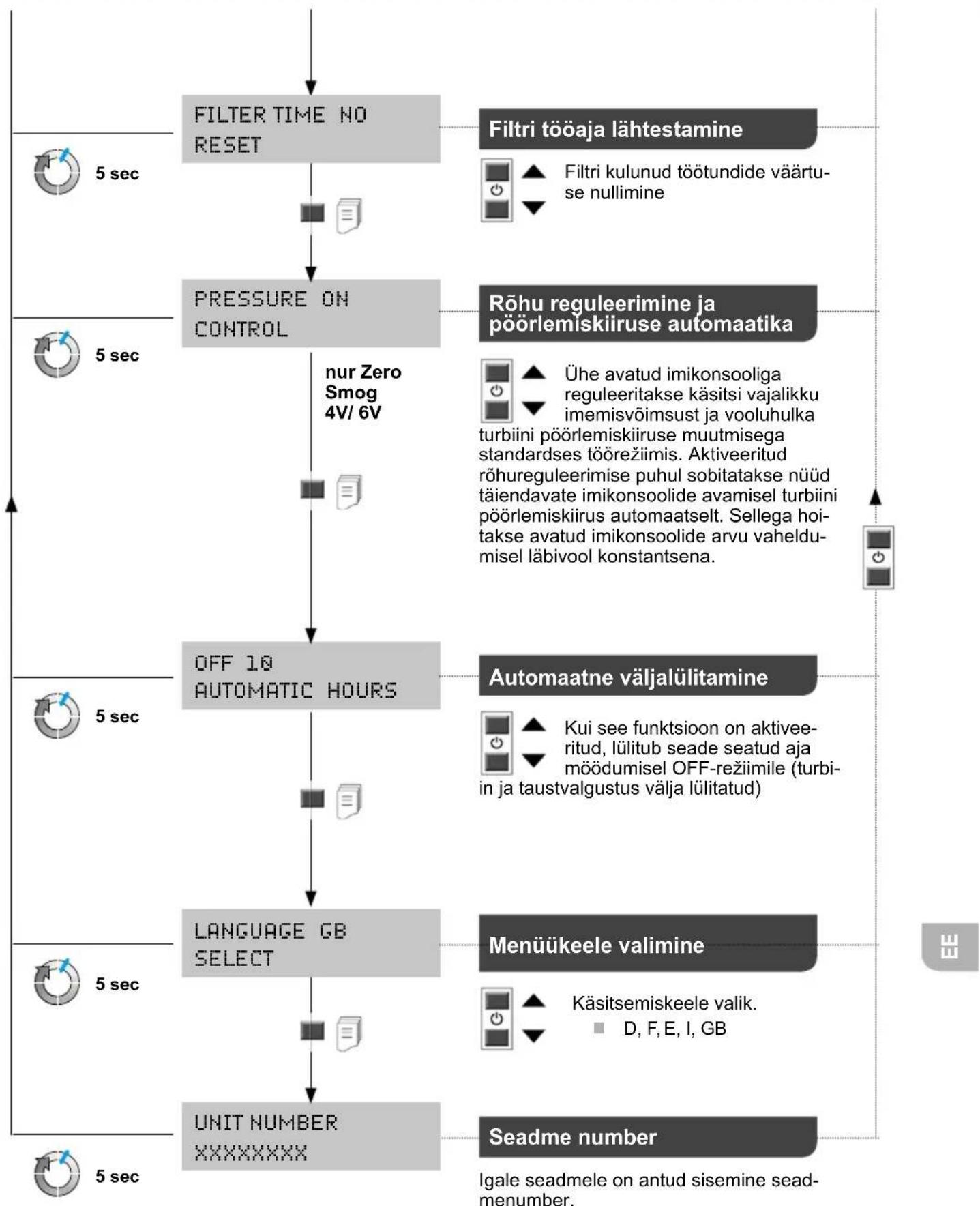

Menüü juhtimine
Hoiatus!
Enne köiki töid seadme kallal tömmake pistik pistikupesast välja.
Kasutage ainult WELLERi originaalvaruosi.
Mustunud filtreid tuleb käi-delda eriprügina.
Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
Juhis
Eri räbustid, räbusti osad ja äratõmmatavas õhus sisalduvad tolmuosakesed võivad filtri tööiga tunduvalt vähendada. Liimiaurude imemisel tuleb kasutada gaasifiltrit (ilma kübemefiltrita).
Et filtrisüsteem töötaks nöuetekohaselt, tuleb filtrit vahetada
vähemalt kord aastas või
vastavalt näidule või
- lubatud keskmise mürgiste ainete kontsentratsiooni ületamise puhul töökohal või
■ vastavalt hooldusplaanile
Filtri mustumisaste määratakse rõhkude vahe möõtmisega. Filtri näidik näitab filtri hetkeseisundit
punane = filter on täis
kollane = filtri täitumisaste > 80%
roheline = filtri täitumisaste < 80%.
Kasutatud filtri puhul kölab helisignaal:
iga tunni järel
36 tunni möödudes iga poole tunni järel
54 tunni möödudes iga 10 min järel
72 tunni möödudes pidevalt
Kübemefilter ja gaasifilter on teineteisega koordineeritud, nii et need tuleb vahetada koos kompaktfiltrina. Filtri törgeteta töö tagamiseks tuleb kompaktfilter kord aastas välja vahetada. Peentolmufilter (filtrimatt), on kompaktfilträ eelaste ja seda tuleb seetõttu sagedamini vahetada.Eelfiltrimati vahetamisest piisab, kui pärast seadme uuesti kasutuselevõttu punane LED enam ei sütti.
Veateated ja vigade kõrvaldamine
| Teade/Sümptom Võimalik põhjus Abimeetmed | ||
| Äratõmme puudub | Torusüsteem on ebatihe | Tihendage torustik |
| Filter on mustunud | Filtri vahetamine | |
| Turbiini pöörlemiskiirus on liiga väike | Suurendage soovitavat pöörlemiskiirust | |
| Müra äratõmbel on suur | Öhu kiirus äratõmbehaaras on liiga suur | Vähendage soovitavat pöörlemiskiirust (vähendada öhuhulka) |
| Zero Smog ei käivitu | Termiliselt välja lülitunud | Laske Zero Smog maha jahtuda ja lülitage pärast ca 3 tunni möödumist uuesti sisse |
| Filtri indikaator ei tööta | Pärast filtri vahetamist ei ole alarõhuvoolikut uuesti kohale ühendatud | Voolik ei ole õigesti filtri külge kinnitatud |
| Kübemefilter määrdub liiga kiiresti | Eelfilter pole paigaldatud | Paigaldage eelfilter. Kasutage F7 filtrit. Kui tahkete osakestesisaldus on liiga suur, siis tuleb kasutada eelsõela |
| USB-meediumi ei tuvastata | USB-meedium võib olla sisse asetatud max 2 minutit | Hoidke USB-meediumi sisseasetatult max 2 minutit.Eemaldage USB-meedium ja lülitage seade uuesti sisse |
| Seadme lähtestamine | Vale USB meedium (> 100 mA) | Eemaldage USB-meedium! |
Originaal-vastavusdeklaratsioon
Jootmissuitsu tömbeseade Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:
2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Kohaldatud ühtlustatud standardid:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Tehnikadirektor Tegevjuht
Volitatud koostama tehnilisi andmeid.
Weller Tools GmbH
Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.
ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht
CE-märgis
Jäätmekäitlus
Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektrooni-kaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.
Mustunud filtreid tuleb käidelda eriprügina.
Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
