| Тип продукта | Вытяжка для дыма пайки |
| Бренд | Weller |
| Модель | Zero Smog 6V |
| Размеры (Д x Ш x В) | 450 x 450 x 650 мм |
| Вес | 40 кг |
| Напряжение питания | 230 В / 50 Гц или 120 В / 60 Гц в зависимости от версии |
| Потребляемая мощность | 460 ВА |
| Предохранитель | T3,15 А |
| Максимальный вакуум | 2 800 Па |
| Максимальный расход воздуха | 615 м³/ч |
| Уровень шума | 51 дБ(А) |
| Тип фильтрации | Фильтр тонкой очистки F7 (уровень 1) + Компактный фильтр H13 и активированный уголь/Chemisorb (уровни 2/3) |
| Индикация состояния фильтра | Красный (полный), желтый (>80%), зеленый (<80%) |
| Интерфейсы | RS232 и USB (для обновления и теста эффективности) |
| Функции | Автоматическое регулирование давления, программируемое автоматическое отключение, регулировка скорости 30-100% |
| Температура окружающей среды при эксплуатации | Закрытое помещение, комнатная температура |
| Безопасность | Тепловая защита, автоматическое отключение после перегрева, электробезопасность |
| Обслуживание | Замена компактного фильтра не реже 1 раза в год, фильтрующий коврик чаще в соответствии с индикацией |
| Гарантия | 12 месяцев от дефектов производства |
| Назначение | Поверхностное всасывание дыма пайки (не подходит для прямого всасывания на паяльнике) |
| Сертификаты | CE соответствует директивам 2004/108/CE, 2006/95/CE, 2011/65/EU (RoHS) |
| Комплектация | Компакт-диск с программой для теста эффективности, руководство по эксплуатации |
Часто задаваемые вопросы - Zero Smog 6V Weller
Вопросы пользователей о Zero Smog 6V Weller
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего кухонная вытяжка в формате PDF бесплатно! Найдите своё руководство Zero Smog 6V - Weller и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Zero Smog 6V бренда Weller.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Zero Smog 6V Weller
RU Оригинальное руководство по эксплуатации
Zero Smog 4V Zero Smog 6V Zero Smog 20T
DE Lieferumfang
RU Комплект поставки
RU Красный/желтый/зеленый - индикация степени загрязненности фильтра
2
RU Акустический сигнал
5
DE Menütaste
GB Menu key
ES Tecla de menú
FR Touche menu
IT Tasto del menu
PT Tecla de menu
NL Menutoets
SV Menyknapp
DK Menutast
FI Valikkonäppäin
GR Πλήκτρο· μενού
TR Menü tuşu
cz Tlačítko Menu
PL Przycisk menu
HU menübillentyü
SK Tlačidlo menu
SL Menijska tipka
EE Menüüklahv
RU Кнопки UP/DOWN (Вверх/вниз)
DE Inbetriebnahme

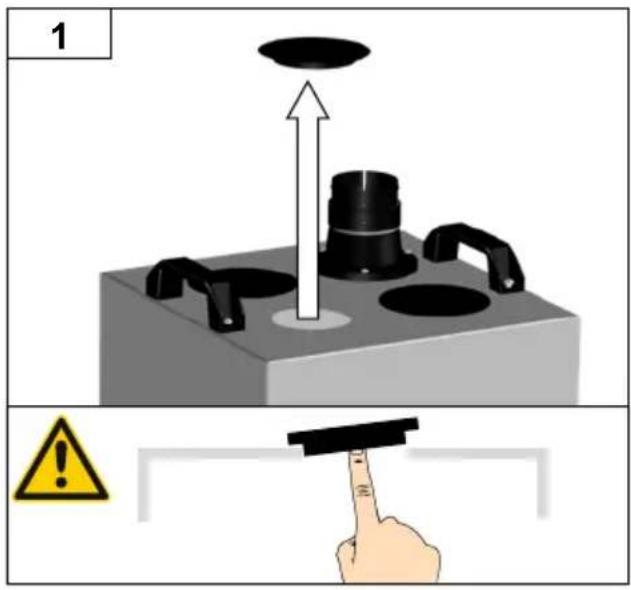

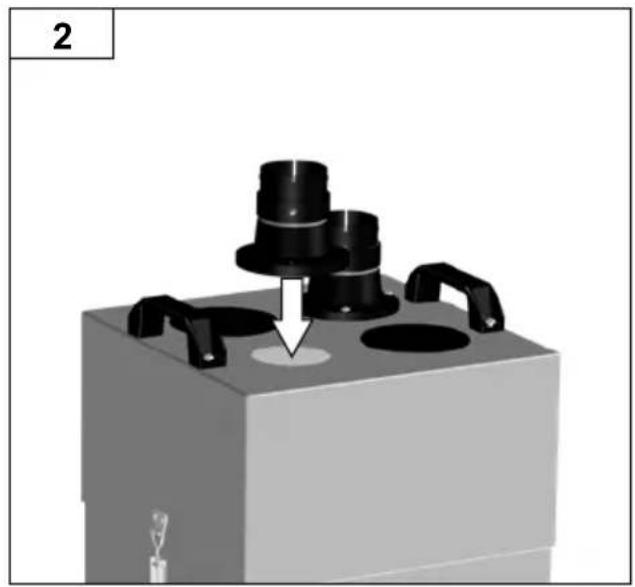

RU Ввод устройства в эксплуатацию
Zero Smog 4V / 6V
RU Ввод устройства в эксплуатацию
Zero Smog 20T
Предупреждение! Електрически удар
Взети под внимание Директиви
Внимательно прочтите данное руководство по
эксплуатации и прилагаемые указания по технике безопасности перед вводом в эксплуатацию и началом работу с устройством.
Храните данное руководство по эксплуатации в месте, доступном для всех пользователей.

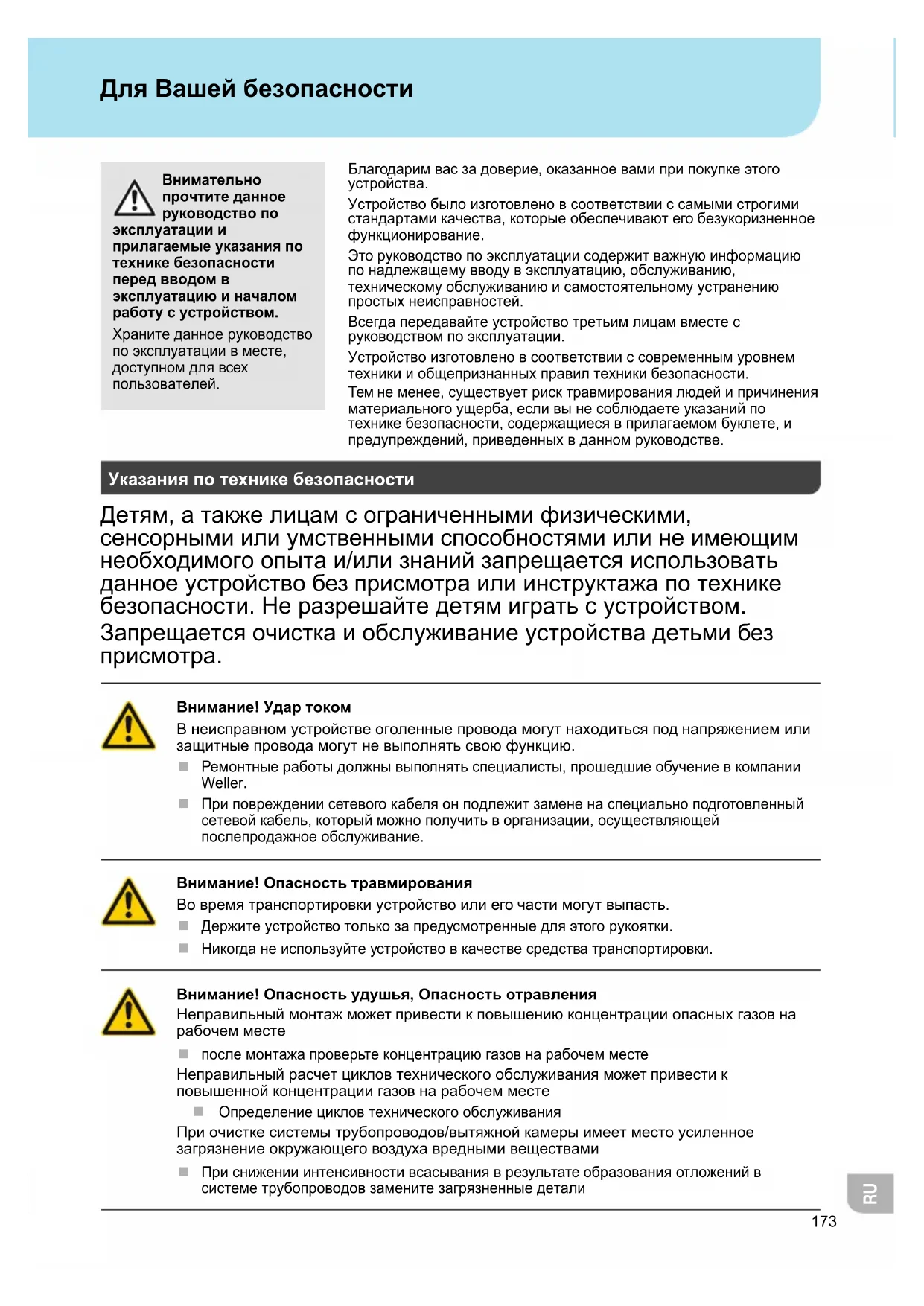

Благодарим вас за доверие, оказанное вами при покупке этого устройства.
Устройство было изготовлено в соответствии с самыми строгими стандартами качества, которые обеспечивают его безукоризненное функционирование.
Это руководство по эксплуатации содержит важную информацию по надлежащему вводу в эксплуатацию, обслуживанию, техническому обслуживанию и самостоятельному устранению простых неисправностей.
Всегда передавайте устройство третьим лицам вместе с руководством по эксплуатации.
Устройство изготовлено в соответствии с современным уровнем техники и общепризнанных правил техники безопасности.
Тем не менее, существует риск травмирования людей и причинения материального ущерба, если вы не соблюдаете указаний по технике безопасности, содержащиеся в прилагаемом буклете, и предупреждений, приведенных в данном руководстве.
Указания по технике безопасности
Детям, а также лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и/или знаний запрещается использовать данное устройство без присмотра или инструктажа по технике безопасности. Не разрешайте детям играть с устройством.
Запрещается очистка и обслуживание устройства детьми без присмотра.
Внимание! Удар током
В неисправном устройстве оголенные провода могут находиться под напряжением или защитные провода могут не выполнять свою функцию.
Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.
При повреждении сетевого кабеля он подлежит замене на специально подготовленный сетевой кабель, который можно получить в организации, осуществляющей послепродажное обслуживание.
Внимание! Опасность травмирования
Во время транспортировки устройство или его части могут выпасть.
Держите устройство только за предусмотренные для этого рукоятки.
Никогда не используйте устройство в качестве средства транспортировки.
Внимание! Опасность удушья, Опасность отравления
Неправильный монтаж может привести к повышению концентрации опасных газов на рабочем месте
после монтажа проверьте концентрацию газов на рабочем месте
Неправильный расчет циклов технического обслуживания может привести к повышенной концентрации газов на рабочем месте
Определение циклов технического обслуживания
При очистке системы трубопроводов/вытяжной камеры имеет место усиленное загрязнение окружающего воздуха вредными веществами
При снижении интенсивности всасывания в результате образования отложений в системе трубопроводов замените загрязненные детали
Использование по назначению
Использованные директивы
Дымоуловитель Weller Zero Smog соответствует декларации о соответствии EC согласно основополагающим требованиям по технике безопасности директив 2004/108/EG, 2006/95/EG и 2011/65/EU (Директива по ограничению вредных веществ).
Изготовитель не несет ответственности за самовольное внесение изменений в конструкцию устройства.
Данная система фильтрации предназначена для отсасывания и фильтрации твердых частиц и газов - в зависимости от соответствующего фильтрующего материала.
Внимание! Опасность удушья, Опасность отравления
Ненадлежащее применение может привести к затруднениям дыхания, удушью, отравлению или к возникновению онкологических заболеваний
Отсасывание твердых частиц и газов, которые не соответствуют используемому фильтровальному материалу, не разрешено.
Отсасывание жидкостей и горючих газов не разрешено
Не используйте устройство без фильтра или с загрязненным фильтром.
Никогда не используйте устройство без кожуха вентилятора
Данное устройство разрешается использовать только при комнатной температуре и только в помещениях. Zero Smog 4V, Zero Smog 6V: Устройство предназначено для отсасывания с плоскости и не пригодно для непосредственного отсасывания дыма от паяльника. Zero Smog 20T: Устройство предназначено для непосредственного отсасывания дыма от паяльника и не пригодно для отсасывания с плоскости.
Использование по назначению также подразумевает, что вы
соблюдайте данное руководство по эксплуатации,
соблюдаете все дополнительные сопроводительные документы,
соблюдайте национальные правила предупреждения несчастных случаев по месту использования.
Проверка эффективности
В соответствии с общими предписаниями по безопасности и охране труда Объединения отраслевых производственных союзов необходимо регулярно, не менее одного раза в год, проверять пылеудаляющие установки на их безупречное функционирование и эффективность (Технические правила по обращению с опасными веществами 528 BGETF). На основании проверки эффективности вы можете проверить надлежащее функционирование дымоуловителей WFE 2S / WFE 4S и Zero Smog 4V / Zero Smog 6V / Zero Smog 20T. Используйте ПО на компакт-диске, входящем в комплект поставки.
Группы пользователей
По причине возникновения различных рисков и потенциальных опасностей некоторые рабочие операции разрешается выполнять только обученным квалифицированным специалистам.
| Рабочая операция Группы пользователей | |
| Монтаж комплексных трубопроводных систем при подсоединении нескольких вытяжных рукавов | Квалифицированный персонал с техническим образованием |
| Замена электрических запасных деталей Профессиональный электрик | |
| Определение интервалов технического обслуживания | Специалист по технике безопасности |
| Обслуживание Замена фильтров Неспециалисты | |
| Монтаж комплексных трубопроводных систем при подсоединении нескольких вытяжных рукавовЗамена электрических запасных деталей | Ученики производственно-технического обучения под руководством и наблюдением квалифицированного специалиста, обладающего соответствующим образованием |
Технические характеристики
| Отсасывание дыма,образующегося припайке | Zero Smog 4V Zero Smog 6V Zero Smog 20T | ||
| Размеры (Д x Ш x В) 320 | x 320 x 395 mm 450 x 450 x 650 mm | 450 x 450 x 695 mm | |
| Масса 19 kg 40 kg 45 kg | |||
| Сетевое напряжение Т0 | 053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz |
| Электр. мощность 275 VA 460 VA | 530 VA | ||
| Предохранитель Т1, 6A Т3, 15A Т3, 15A | |||
| Макс. вакуум 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Макс.производительность | 230 m3/h 615 m3/h | 100 m3/h | |
| Уровень шума | 48 dB(A) 51 dB(A) | 51 dB(A) | |
| Фильтрпредварительнойочистки Ступень 1 | Фильтр для мелкой пыли класса F7 | ||
| ФильтрсосредоточеннойизбирательностиСтупень 2; 3 | 0 H13 + 0 (50% 0 + 50 % Chemisorb) | ||
| Интерфейс RS232 | Благодаря интерфейсу RS232 имеется возможность обслуживания идистанционного управления установкой в полном объеме. | ||
| Интерфейс USB | С помощью интерфейса USB можно выполнять обновлениямикропрограммного обеспечения, проверку эффективности ивоспользоваться функцией ввода данных. | ||
Гарантия
Гарантийные требования покупателя истекают через год после доставки. Это не относится к регрессным требованиям покупателя в соответствии с §§ 478, 479 ГК ФРГ.
Мы будем нести ответственность по предоставленной нами гарантии только в том случае, если гарантия качества или долговечности была предоставлена нами в письменной форме и с использованием термина „Гарантия“.
Гарантия аннулируется при ненадлежащем использовании или в результате вмешательства, предпринятого неквалифицированными лицами.
Оставляем за собой право на технические изменения!
Для получения дополнительной информации обратитесь www.weller-tools.com

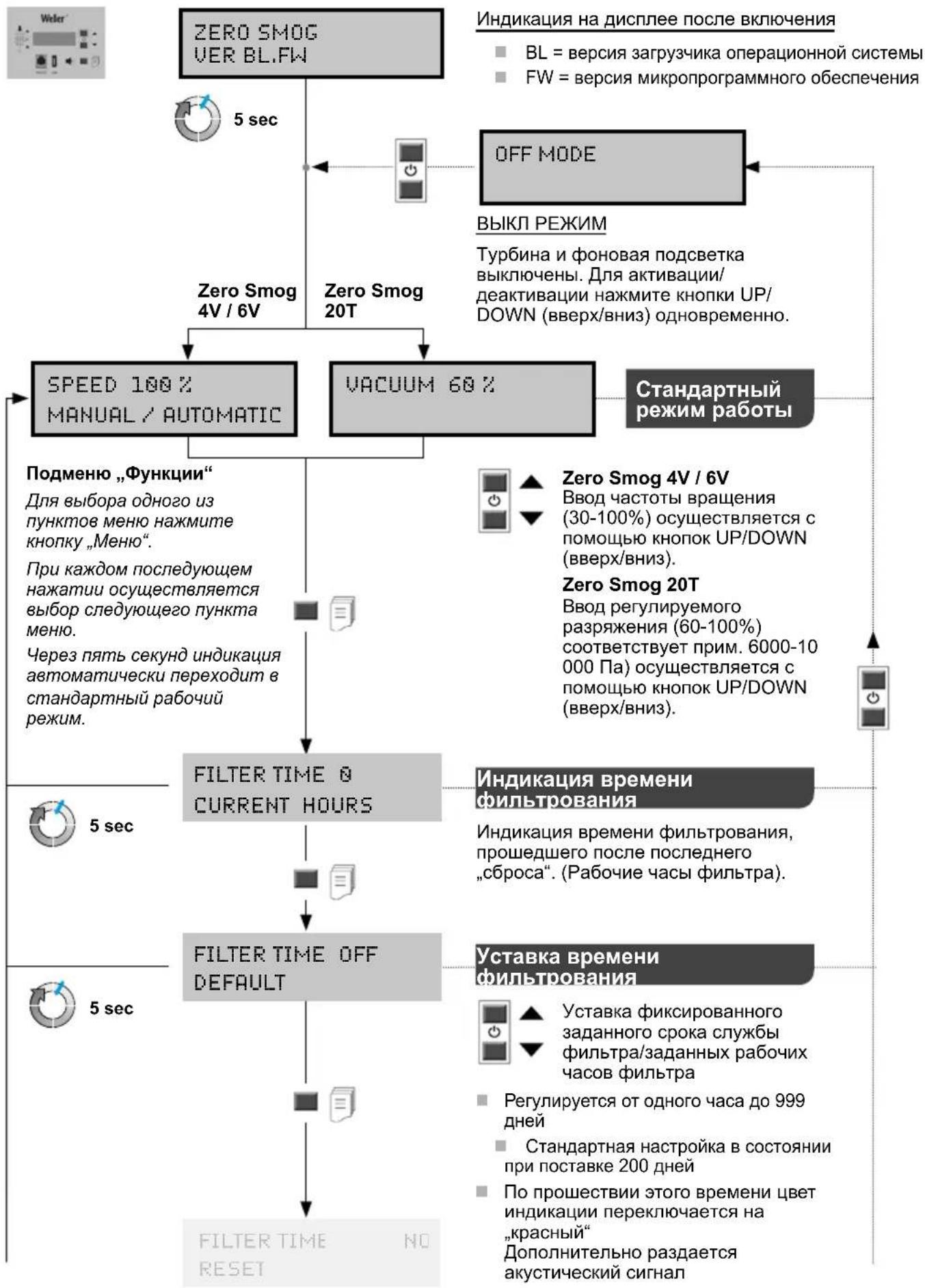

Внимание!
Перед началом любых работ выньте сетевую вилку устройства из розетки. Используйте только оригинальные запасные части WELLER.
С использованными фильтрами необходимо обращаться как со спецотходами. Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии нормативными постановлениями вашей страны.
Внимание
Различные флюсующие материалы, их компоненты, а также различные компоненты пыли в отсасываемом воздухе могут значительно сократить срок службы фильтра. 0
В целях надлежащего функционирования системы фильтрации необходимо производить замену фильтров следующим образом:
как минимум 1 раз в год или
в соответствии с индикацией или
при превышении допустимой средней концентрации газов на рабочем месте или
согласно плану технического обслуживания
Степень загрязненности фильтра фиксируется с помощью измерения дифференциального давления. Индикация фильтра показывает текущее состояние фильтра
Красный = фильтр наполнен
Желтый = состояние фильтра > 80%
Зеленый = состояние фильтра < 80%.
Если фильтр израсходован, раздается ий сигнал:
Звуковой сигнал каждый час через 36 часов один раз в полчаса через 54 часа каждые 10 мин через 72 часа постоянно.
0 Для обеспечения безупречной функции фильтрования необходимо заменять компактный фильтр один раз в год. Фильтр для мелкой пыли (фильтрующий коврик) является ступенью предварительной очистки компактного фильтра и поэтому его нужно менять чаще. Замена фильтрующего коврика предварительной очистки не требуется, если после повторного ввода в эксплуатацию красный светодиод не загорается.
Сообщения о неисправностях и устранение неисправностей
Сообщение/симптом Возможная причина Способы устранения
| Недостаточная мощность всасывания | Негерметичность трубопроводной системы | Загерметизируйте трубопроводную систему |
| Фильтр загрязнен | Замените фильтр | |
| Частота вращения турбины слишком мала | Увеличьте заданную частоту вращения | |
| Громкий звук при всасывании | Скорость воздуха, проходящего через вытяжной рукав слишком большая | Уменьшите заданную частоту вращения (меньший объем воздуха) |
| Дымоуловитель Zero Smog не запускается | Термическое отключение | Дайте дымоуловителю Zero Smog остыть. Снова включите примерно через 3 часа. |
| Индикация фильтра не работает | Не установлен вакуумный шланг после замены фильтра | Неправильно вставлен шланг фильтра |
| 00 | не вставлен фильтр предварительной очистки | Установите фильтр предварительной очистки, установите фильтр F7. При высокой доле твердых частиц установите сепаратор крупных фракций |
| Не распознается USB-носитель | USB-носитель вставлен в течение слишком длительного времени | USB-носитель должен быть вставлен не более 2 минут. Извлеките USB-носитель, выключите и снова включите устройство |
| Сброс устройства | несоответствующий USB-носитель (>100 мА) | Извлеките USB-носитель! |
Оригинальная декларация о соответствии
Дымоуловитель Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Заявляем, что указанные продукты выполняют требования следующих директив: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Применяемые гармонизированные стандарты:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Технический директор Коммерческий директор
Уполномоченный на составление технических документов.
Weller Tools GmbH
Прочтите руководство по эксплуатации!
Перед проведением любых работ всегда вынимайте сетевую вилку устройства из розетки.
Дизайн и рабочее место выполняют требования защиты от электростатических разрядов
Знак СЕ
Утилизация
Не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно директиве 2012/19/EU по отходам электрического и электронного оборудования и гармонизированным национальным стандартам, бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.
С использованными фильтрами необходимо обращаться как со спецотходами.
Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей страны.


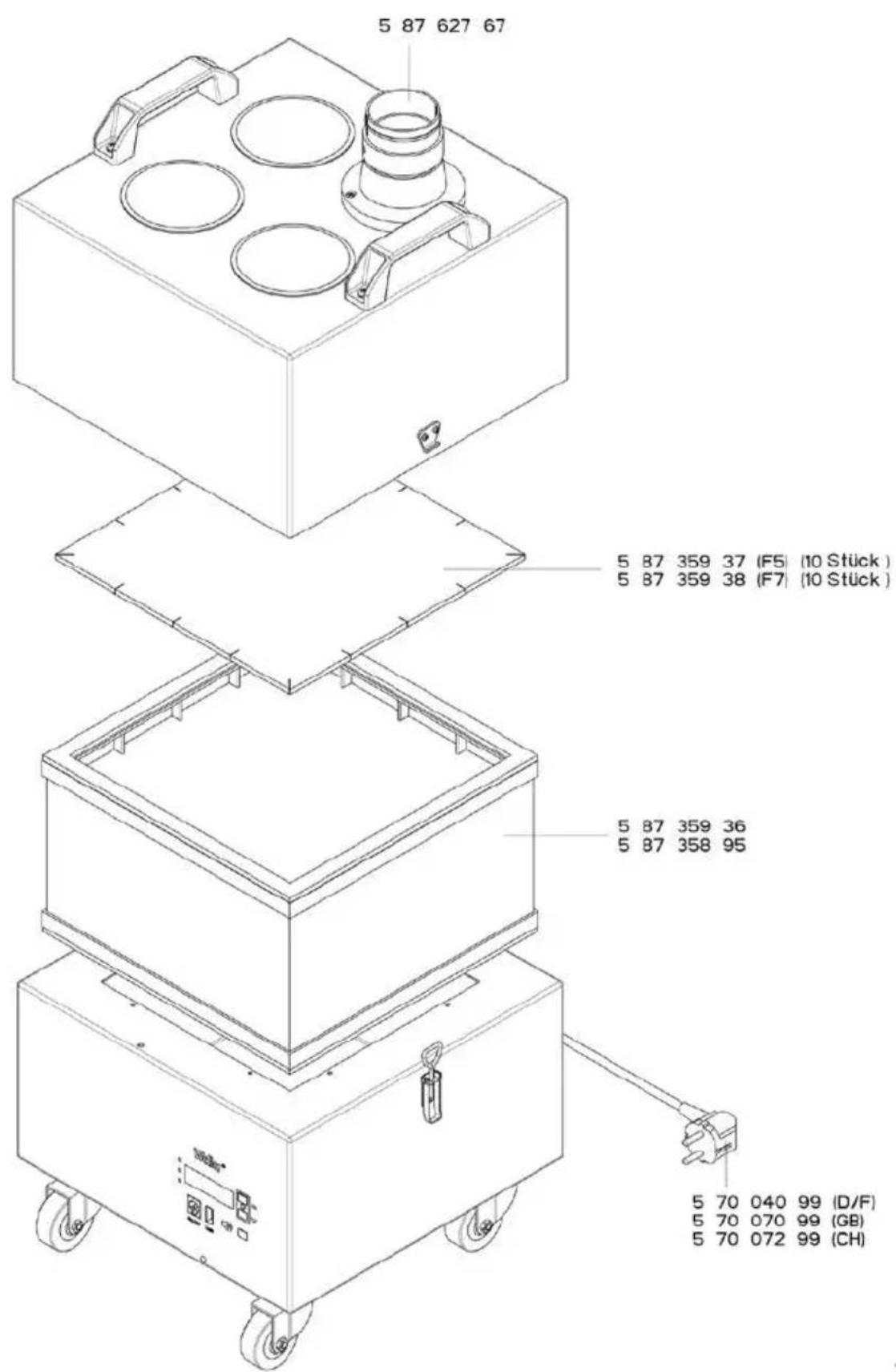

5 87 627 67 5 87 359 37 (F5) (10 Stück) 5 87 359 38 (F7) (10 Stück) 5 87 359 36 5 87 358 95 5 70 040 99 (D/F) 5 70 070 99 (GB) 5 70 072 99 (CH)4D9R1051
Zero-Smog 4V


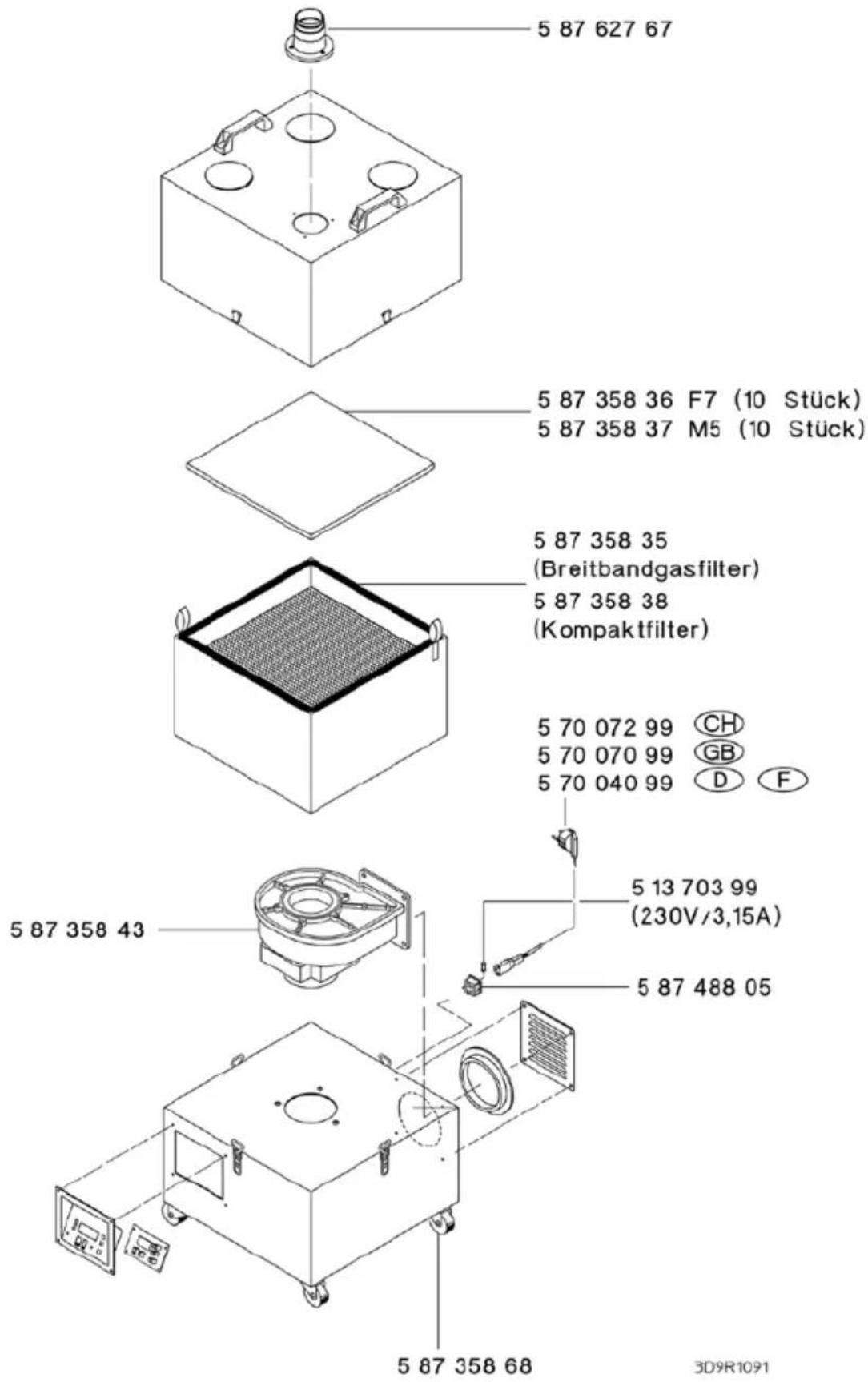

5 87 627 67 5 87 358 36 F7 (10 Stück) 5 87 358 37 M5 (10 Stück) 5 87 358 35 (Breitbandgasfilter) 5 87 358 38 (Kompaktfilter) 5 70 072 99 CH 5 70 070 99 GB 5 70 040 99 D F 5 87 358 43 5 13 703 99 (230V/3,15A) 5 87 488 05 5 87 358 68 3D9R1091GERMANY
Weller Tools GmbH
Carl-Benz-Straße 2
74354 Besigheim
