Zero Smog 6V - Mutfak davlumbazı Weller - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun Zero Smog 6V Weller PDF formatında.
| Ürün Türü | Lehim dumanı aspiratörü |
| Marka | Weller |
| Model | Zero Smog 6V |
| Boyutlar (Uzunluk x Genişlik x Yükseklik) | 450 x 450 x 650 mm |
| Ağırlık | 40 kg |
| Besleme Gerilimi | 230 V / 50 Hz veya 120 V / 60 Hz (versiyona göre) |
| Çekilen Güç | 460 VA |
| Sigorta Koruması | T3,15 A |
| Maksimum Vakum | 2 800 Pa |
| Maksimum Hava Debisi | 615 m³/h |
| Ses Seviyesi | 51 dB(A) |
| Filtrasyon Türü | İnce toz filtresi F7 (seviye 1) + Kompakt filtre H13 ve aktif karbon/Chemisorb (seviye 2/3) |
| Filtre Durumu Göstergesi | Kırmızı LED (dolu), sarı (>%80), yeşil (<%80) |
| Arayüzler | RS232 ve USB (güncelleme ve verimlilik testi için) |
| Fonksiyonlar | Otomatik basınç regülasyonu, programlanabilir otomatik durdurma, hız ayarı %30-100 |
| Çalışma Ortam Sıcaklığı | Kapalı oda, oda sıcaklığı |
| Güvenlik | Termal koruma, aşırı ısınma sonrası otomatik durma, elektrik güvenliği |
| Bakım | Kompakt filtrenin yılda en az 1 kez değiştirilmesi, filtre matının göstergeye göre daha sık değiştirilmesi |
| Garanti | Üretim hatalarına karşı 12 ay |
| Kullanım Amacı | Lehim dumanları için yüzey aspirasyonu (havyada doğrudan aspirasyon için uygun değil) |
| Onaylar | CE, 2004/108/CE, 2006/95/CE, 2011/65/EU (RoHS) direktiflerine uygundur |
| Verilen Aksesuarlar | Verimlilik testi için CD yazılımı, kullanım kılavuzu |
Sık sorulan sorular - Zero Smog 6V Weller
Kullanıcıların soruları hakkında Zero Smog 6V Weller
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Mutfak davlumbazı PDF formatında ücretsiz! Kılavuzunuzu bulun Zero Smog 6V - Weller ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Zero Smog 6V markasının Weller.
KULLANIM KILAVUZU Zero Smog 6V Weller
TR Orijinal işletme talimatı çevirisi
TR Kırmızı/Sarı/Yeşil filtre göstergesi
TR YUKARI/AŞAGI tuşları
CZ Tlačítka UP/DOWN
TR Cihazı işletme alma
TR Cihazı işletme alma
Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu
kullanım kılavuzunu ve ekteki güvenlik uyarılarını okuyunuz.
Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz.
Bu cihazı satın alarak göstermiş olduğunu güven için size teşekkür ederiz.
Üretimde, cihazın kusursuz fonksiyon durumunu garantileyen en yoğun kalite gereksinimleri temel alınmıştır.
Bu kullanım kılavuzunda, cihazı güvenli ve uygun şekilde çalıştırmanız, kullanmanız, bekleme moduna almanız ve basit arızaları giderebilmeniz için önemli bilgiler mevcuttur.
Cihazı üçüncü şahıslara iletirken, yanında her zaman kullanım kılavuzunu da veriniz.
Cihaz güncel teknolojiye uygun olarak, kabul edilmiş güvenlik teknolojisi kurallarına göre üretilmiştir.
Buna rağmen kullanım kılavuzu ile birlikte gönderilen Güvenlik Uyarıları Kitapçığı'ndaki güvenlik uyarılarını ve bu kılavuzdaki uyarıları dikkate almadığınız takdirde şahısların yaralanma/ölüm tehlikesi ve maddi hasar meydana gelme tehlikesi söz konusudur.

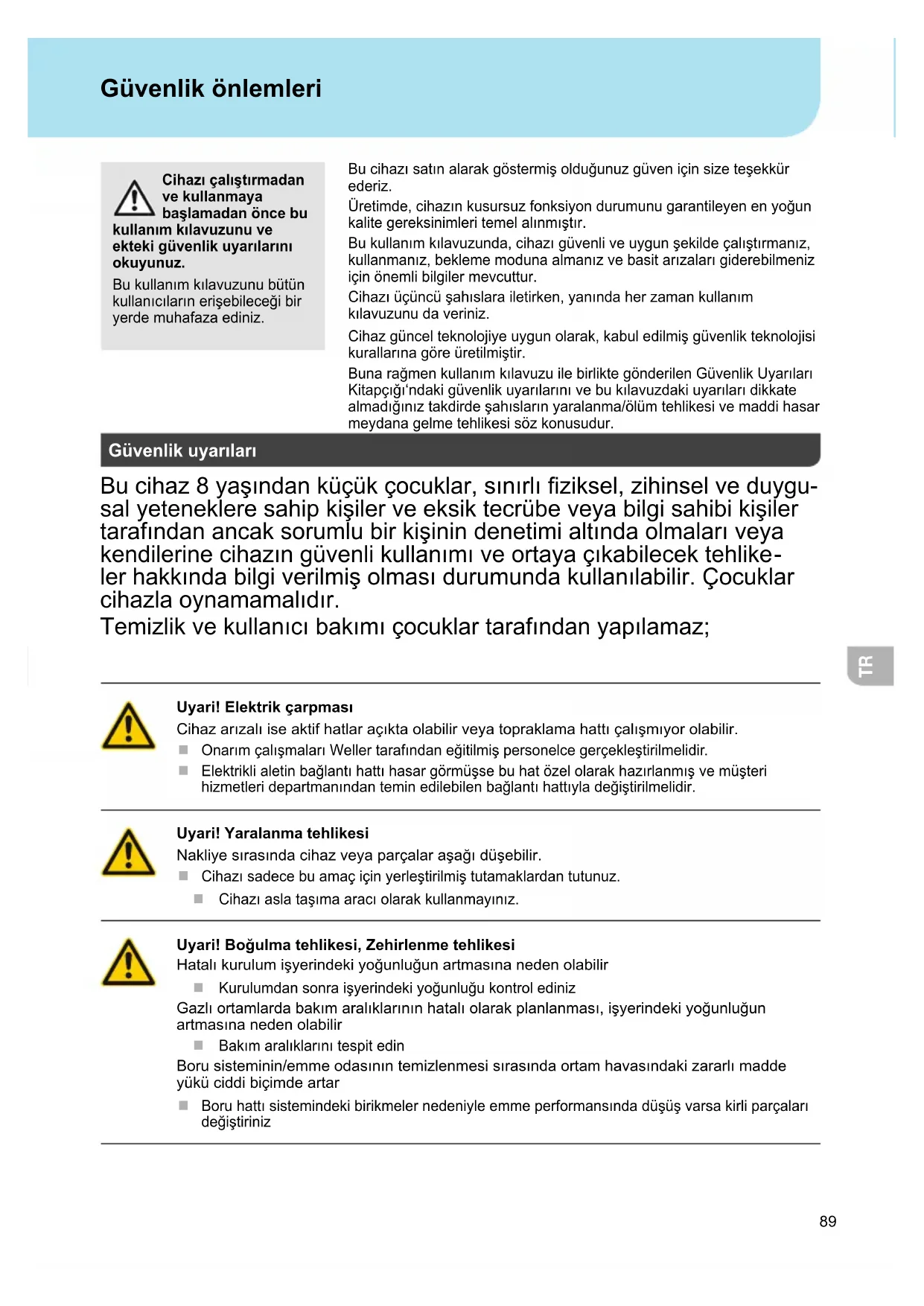

Güvenlik uyarıları
Bu cihaz 8 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır.
Temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz;
Uyari! Elektrik çarpması
Cihaz arızalı ise aktif hatlar açıkta olabilir veya topraklama hattı çalışmıyor olabilir.
Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.
Elektrikli aletin bağlantı hattı hasar görmüşse bu hat özel olarak hazırlanmış ve müşteri hizmetleri departmanından temin edilebilen bağlantı hattıyla değiştirilmelidir.
Uyari! Yaralanma tehlikesi
Nakliye sırasında cihaz veya parçalar aşağı düşebilir.
Cihazı sadece bu amaç için yerleştirilmiş tutamaklardan tutunuz.
Cihazı asla taşıma aracı olarak kullanmayınız.
Uyari! Boğulma tehlikesi, Zehirlenme tehlikesi
Hatalı kurulum işyerindeki yoğunluğun artmasına neden olabilir
- Kurulumdan sonra işyerindeki yoğunluğu kontrol ediniz
Gazlı ortamlarda bakım aralıklarının hatalı olarak planlanması, işyerindeki yoğunluğun artmasına neden olabilir
Bakım aralıklarını tespit edin
Boru sisteminin/emme odasının temizlenmesi sırasında ortam havasındaki zararlı madde yükü ciddi biçimde artar
Boru hattı sistemindeki birikmeler nedeniyle emme performansında düşüş varsa kirli parçaları değiştiriniz
Kullanim
Dikkate alınan yönergeler
Weller Zero Smog lehim dumanı emicisi, 2004/108/EG, 2006/95/EG ve 2011/65/EU (RoHS). AB direktifleri çerçevesindeki temel güvenlik gereksinimlerine göre AB uygunluk beyanı ile örtüşmektedir.
Cihazda kendi yaptığınız değişiklikler için üretici sorumluluk kabul etmez.
Bu filtre sistemi, ilgili filtre ortamına bağlı olarak, partikülleri ve gazları emmek ve filtrelemek için tasarlanmıştır.
Uyari! Boğulma tehlikesi, Zehirlenme tehlikesi
Usulüne uygun olmayan kullanım soluk alma problemlerine, boğulmaya, zehirlenmeye veya kansere neden olabilir
Yerleştirilen filtre ortamına uygun olmayan partiküller ve gazlar emilemez.
Sıvılar ve yanıcı gazları emmesi yasaktır
Cihazı asla filtresiz veya dolu filtreyle kullanmayınız.
Cihazı asla fan kapağı olmadan kullanmayınız
Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir.
Zero Smog 4V, Zero Smog 6V: Cihaz, yüzey emicisi olarak tasarlanımı tır ve lehim ucundan do rudan emi için uygun de ildir.
Zero Smog 20T: Cihaz, havya çubuklarında doğrudan emme tertibatı olarak kullanılmak üzere tasarlanmıştır ve yüzeyden emme işlemleri için uygundur.
Amaca uygun kullanım şunları da içerir
Bu kullanım kılavuzunu dikkate almanız,
Diğer bütün dokümanları dikkate almanız,
Kullanım yerinde ulusal kaza önleme yönetmeliklerini dikkate almanız.
Etkinlik testi
Meslek birliklerinin genel bildirimleri çerçevesinde; emme sistemlerindeki yeterli işlevsellik ve etkinlik durumu yılda en az bir kez olmak üzere düzenli olarak kontrol edilmelidir (TRGS 528 BGETF). Etkinlik testine bağlı olarak WFE 2S / WFE 4S ve Zero Smog 4V / Zero Smog 6V / Zero Smog 20T lehim dumanı emme sistemleri için usulüne uygun çalışma kontrolü gerçekleştirebilirsiniz. Ürünle birlikte teslim edilen yazılım CD'sini kullanınız.
Kullanıcı grupları
Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.
| Çalışma adımı Kullanıcı grupları | |
| Birden çok emme kolunun bağlandığı karmaşık boru sistemlerinin kurulumu | Teknik eğitimli uzman personel |
| Elektrikli yedek parçaların değiştirilmesi Uzman elektrik teknisyeni | |
| Bakım aralıklarının tespit edilmesi Güvenlik uzmanı | |
| KullanımFiltre değişimi | Uzman olmayan çalışan |
| Birden çok emme kolunun bağlandığı karmaşık boru sistemlerinin kurulumuElektrikli yedek parçaların değiştirilmesi | Teknik eğitim görenler, eğitimli uzmanların gözetiminde ve talimatıyla çalışabilir |
Teknik Veriler
| Lehim dumanı emicisi Zero Smog 4V Zero Smog | 6V Zero Smog 20T | ||
| Boyutlar U x G x Y 320 x 320 x 395 mm 450 x 450 x | 650 mm | 450 x 450 x 695 mm | |
| Ağırlık 19 kg 40 kg 45 kg | |||
| Şebeke gerilimi T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | |
| Elektrik gücü 275 VA 460 VA | 530 VA | ||
| Sigorta T1, 6A T3, 15A T3, 15A | |||
| Maksimum vakum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Maks. sevk miktarı 230 m^3/h 615 m^3/h | 100 m^3/h | ||
| Ses emisyon seviyesi | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Ön filtre Kademe 1 | Sınıf F7 ince toz filtresi | ||
| Kompakt filtreKademe 2; 3 | Parçacık filtresi H13 + Gaz filtresi (50% Aktif karbon + 50 % Chemisorb) | ||
| RS232 arabirimi | RS232 arabirimi yardımıyla sistem tam fonksiyonlu olarak kullanılabilir veya uzaktan gözlenebilir. | ||
| USB arabirim | USB arabirimi üzerinden firmware güncellemeleri, bir verimlilik testi ve veri giri i fonksiyonu uygulanabilir.USB cihazı en fazla 2 dakika süreyle takılı kalmalıdır! Sonra USB modülü otomatik olarak kapatılır. | ||
Garanti
Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre saticının müracaat hakkı için geçerli değildir.
Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.
Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirilldiği taktirde iptal olur.
Teknik değişiklik yapma hakkı saklıdır!
Lütfen adresinden bilgi alınız www.weller-tools.com

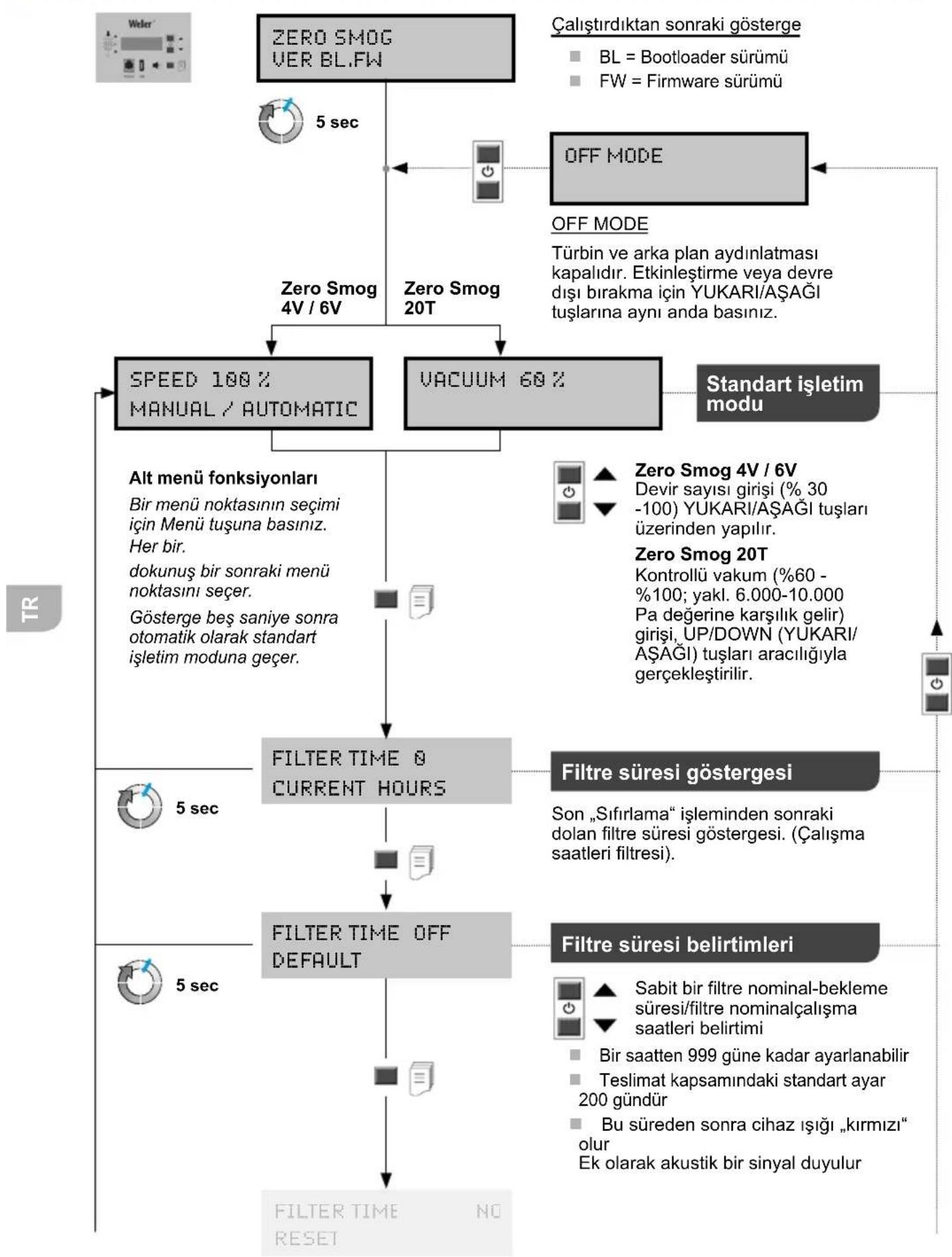

Menü yönlendirmesi


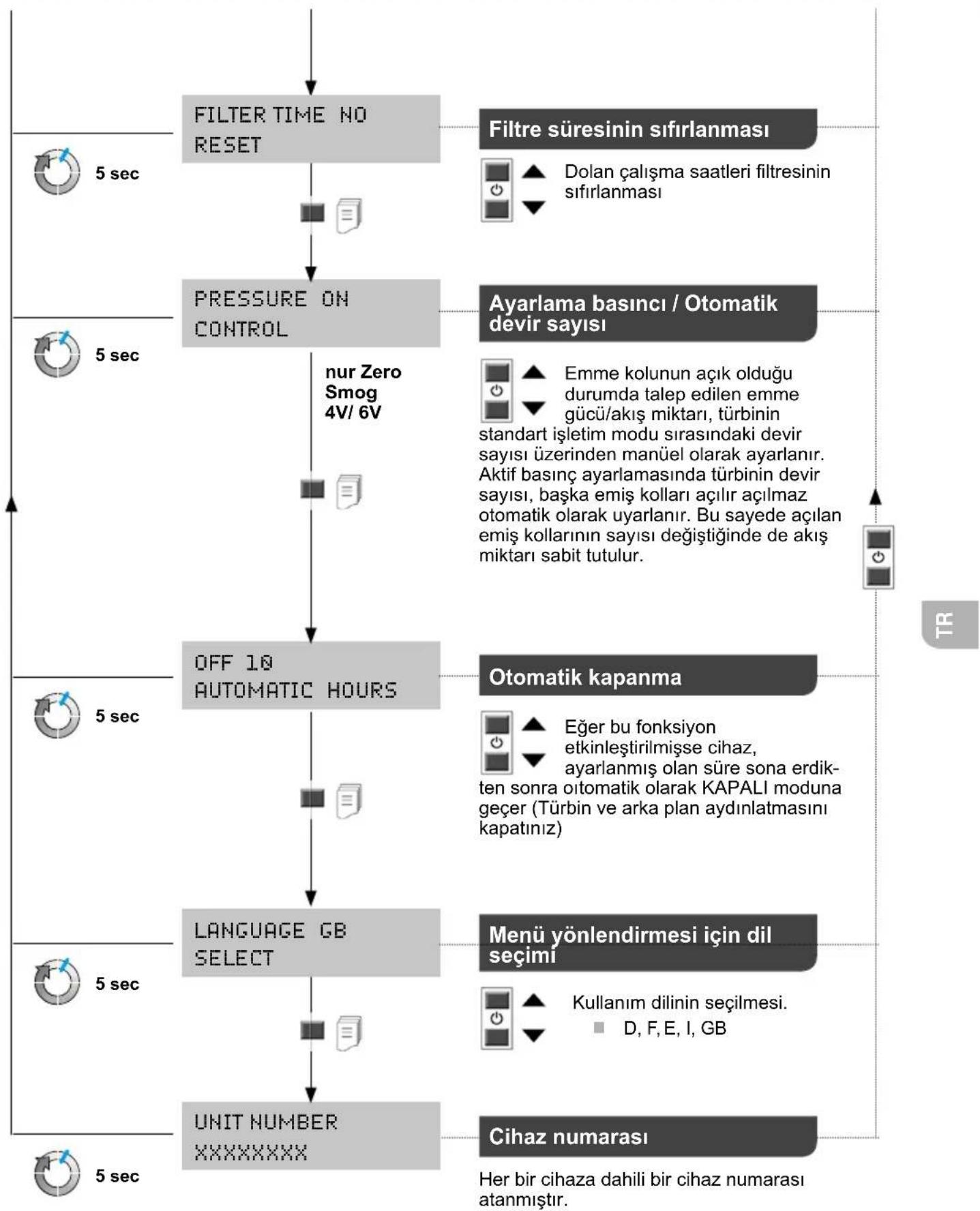

Menü yönlendirmesi
Uyari!
Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin.
Sadece orijinal WELLER yedek parçaları kullanılmalıdır.
Kirlenmiş filtreler özel atık olarak işlem görmelidir. Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.
Dikkat
Emilen havadaki değişik toz parçacıkları, farklı eritken maddeler ve eritken madde içerikleri filtrenin kullanım ömrünü kısaltabilir. Yapıştırıcı buharlarının emilmesi sırasında (partikül filtresi olmadan) bir gaz filtresi kullanılmalıdır.
Filtre sisteminin düzgün çalışması için filtre aşağıdaki gibi değiştirilmelidir
Yılda en az 1 defa veya
Gösterge uyardığında veya
İzin verilen ortalama işyeri yoğunluğunun aşılması durumunda veya
bakım planına göre
Bir basınç farkı ölçümüyle filtrenin kirlenme derecesi algılanır. Fitre göstergesi güncel filtre durumunu gösterir
Kırmızı = Filtre dolu
Sari = Filtre durumu > % 80
Ye il = Filtre durumu < % 80.
Kullanım ömrü dolmu filtreler için akustik bir sinyal duyulur:
Sinyal tonu - her saatte bir
36 saatten sonra her yarım saatte bir
54 saatten sonra her 10 dakikada bir
72 saatten sonra sürekli.
Parçacık filtresi ve gaz filtresi, birlikte bir kompakt filtre olarak değiştirilebilecek biçimde, birbirine uygun olarak tasarlanmıştır. Sorunsuz bir filtreleme fonksiyonu sağlamak için kompakt filtrenin yılda bir kez değiştirilmesi gerekir. Partikül filtresi (Filtre yata 1), kompak filtrenin ön filtreleme kademesidir ve bu yüzden daha sık de i tirilmelidir.E er cihazın yeniden devreye alınmasından sonra kırmızı LED artık yanmıyorsa, ön filtrenin de i tirilmesi yeterlidir.
Hata mesajları ve hata giderme
| Mesaj/Belirti Olası neden Yardım önlemleri | ||
| Emiş gücü yok | Boru sistemi sızdırıyor | Boru sistemi izole edilmelidir |
| Filtre kirlenmiş | Filtrenin değiştirilmesi | |
| Türbin devri çok düşük | Nominal devir sayısı yükseltilme-lidir | |
| Emiş sesi yüksek | Emiş kolundan geçen hava hızı çok yüksek | Nominal devir sayısı dürülmelidir (daha az hava miktarı) |
| Zero Smog çalışmıyor | Termik kapanma | Zore Smog soğumaya bırakılmalıdır. Yakl. 3 saat sonra tekrar açılmalıdır. |
| Filtre göstergesi çalışmıyor | Filtre değişiminden sonra vakum hortumu takılmamış | Hortum filtreye doğru takılmamış |
| Parçacık filtresi çok hızlı kirlendi | Ön filtre kullanılmamış | F7 sınıfı ön filtre kullanılmalıdır.Katı madde oranı yüksekse bir ön ayırıcı kullanılmalıdır |
| USB ortamı tanınmıyor | USB ortamı çok uzun süre takılı kalmış | USB ortamı 2 dakikadan uzun süre takılı bırakılmamalıdır. USB ortamı çıkartılmalı ve cihaz kapatılarak tekrar açılmalıdır |
| Cihaz sıfırlaması | Hatalı USB ortamı (> 100 mA) | USB ortamı çıkartılmalıdır! |
Orijinal uygunluk beyani
Lehim dumanı emme cihazı Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Adı geçen ürünlerin, aşağıda yer alan yönergelerdeki gereklilikleri karşıladığını beyan ederiz: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Kullanılan uyumlulaştırılmış standartlar:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Teknik müdür Şirket müdürü
Teknik belgelerin oluşturulması için tam yetkiye sahiptir.
Weller Tools GmbH
Kullanım kılavuzu mutlaka okunmalıdır!
Alette herhangi bir çalışma gerçekleştirmeden önce mutlaka aletin fişini prizden çekin.
ESD uyumlu tasarım ve ESD uyum- lu çalışma alanı
CE işareti
imha etme
Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EU Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar değerlendirmeye gönderilmelidir.
Kirlenmiş filtreler özel atık olarak işlem görmelidir.
Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.
