Zero Smog 6V - Liesituuletin Weller - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi Zero Smog 6V Weller PDF-muodossa.
| Tuotetyyppi | Juotoshöyryjen imuri |
| Merkki | Weller |
| Malli | Zero Smog 6V |
| Mitat (P x L x K) | 450 x 450 x 650 mm |
| Paino | 40 kg |
| Syöttöjännite | 230 V / 50 Hz tai 120 V / 60 Hz versiosta riippuen |
| Tehonkulutus | 460 VA |
| Sulakesuojaus | T3,15 A |
| Maksimialipaine | 2 800 Pa |
| Maksimi ilmanvirtaus | 615 m³/h |
| Äänitaso | 51 dB(A) |
| Suodatintyyppi | Hienohiukkassuodatin F7 (taso 1) + Kompaktisuodatin H13 ja aktiivihiili/Chemisorb (tasot 2/3) |
| Suodattimen tilanäyttö | LED punainen (täysi), keltainen (>80%), vihreä (<80%) |
| Liitännät | RS232 ja USB (päivityksiä ja tehokkuustestiä varten) |
| Toiminnot | Automaattinen paineensäätö, ohjelmoitava automaattinen sammutus, nopeudensäätö 30-100% |
| Käyttöympäristön lämpötila | Suljettu tila, huonelämpötila |
| Turvallisuus | Lämpösuojaus, automaattinen sammutus ylikuumenemisen jälkeen, sähköinen turvallisuus |
| Huolto | Kompaktisuodattimen vaihto vähintään kerran vuodessa, esisuodatin useammin näytön mukaan |
| Takuu | 12 kuukautta valmistusvirheitä vastaan |
| Käyttötarkoitus | Pintaimurointi juotoshöyryille (ei sovellu suoraan kolviin imurointiin) |
| Hyväksynnät | CE-direktiivien 2004/108/EY, 2006/95/EY, 2011/65/EU (RoHS) mukainen |
| Mukana toimitetut tarvikkeet | CD-ohjelmisto tehokkuustestiä varten, käyttöohje |
Usein kysytyt kysymykset - Zero Smog 6V Weller
Käyttäjien kysymyksiä aiheesta Zero Smog 6V Weller
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Liesituuletin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Zero Smog 6V - Weller ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Zero Smog 6V merkiltä Weller.
KÄYTTÖOHJE Zero Smog 6V Weller
FI Alkuperäisten ohjeiden käännös
FI Punainen/keltainen/vihreäsuodatinnäyttö
FI UP/DOWN-näppäimet
GR Πλήκτρα· UP/DOWN
FI Laitteen käyttöönotto
FI Laitteen käyttöönotto
FI Suodattimen vaihto
GR Αλλαγή φίλτρου
TR Filtre değişimi
CZ Výměna filtru
PL Wymiana filtra
HU Szüröcsere
SK Výmena filtra
SL Menjava filtra
Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti
läpi ennen käyttöönottoa ja laitteen kanssa työskentelyä.
Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä.
Kiitos, että olet osoittanut meille luottamustasi ostamalla tämän laitteen.
Sen valmistuksessa on noudatettu tiukkoja laatuvaatimuksia, jotka takaavat laitteen moitteettoman toiminnan.
Tämä ohjekirja sisältää tärkeitä tietoja, jotka neuvovat laitteen turvallisen ja asianmukaisen käyttöönoton, käytön, huollon ja yksinkertaisten häiriöiden itse tehtävän korjaamisen.
Jos luovutat laitteen kolmannelle osapuolelle, anna aina käyttöohjekirja sen mukana.
Laite on valmistettu tekniikan nykyisen tason ja hyväksyttyjen turvallisuusteknisten säännösten mukaan.
Siitä huolimatta on vaara syntyä henkilö- ja esinevahinkoja, jos et noudata oheisen turvallisuusvihkon turvallisuusohjeita etkä tässä ohjekirjassa annettuja varo-ohjeita.

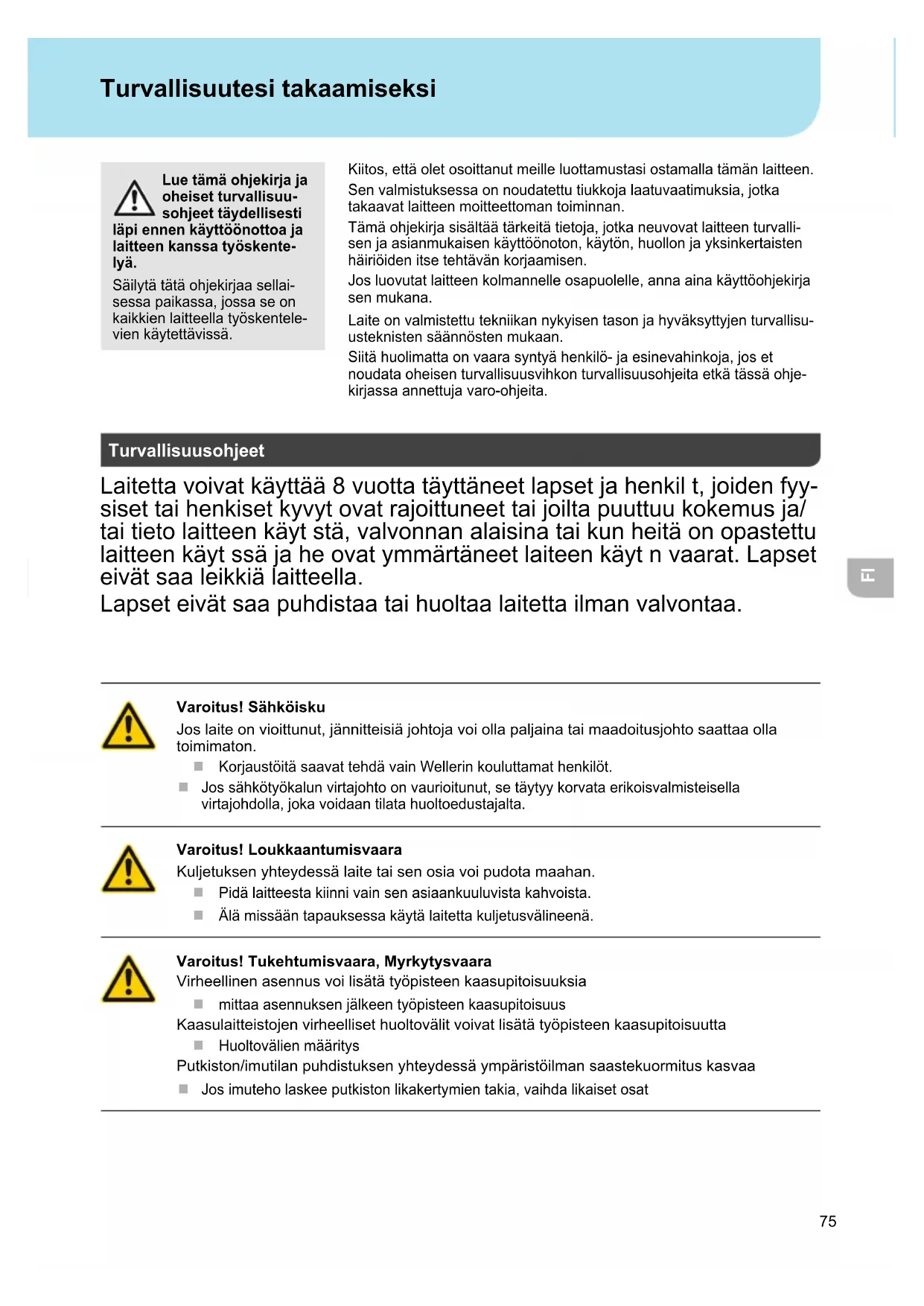

Turvallisuusohjeet
Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkil t, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käyt stä, valvonnan alaisina tai kun heitä on opastettu laitteen käyt ssä ja he ovat ymmärtäneet laiteen käyt n vaarat. Lapset eivät saa leikkiä laitteella.
Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.
Varoitus! Sähköisku
Jos laite on vioittunut, jännitteisiä johtoja voi olla paljaina tai maadoitusjohto saattaa olla toimimaton.
Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.
Jos sähkötyökalun virtajohto on vaurioitunut, se täytyy korvata erikoisvalmisteisella virtajohdolla, joka voidaan tilata huoltoedustajalta.
Varoitus! Loukkaantumisvaara
Kuljetuksen yhteydessä laite tai sen osia voi pudota maahan.
- Pidä laitteesta kiinni vain sen asiaankuuluvista kahvoista.
- Älä missään tapauksessa käytä laitetta kuljetusvälineenä.
Varoitus! Tukehtumisvaara, Myrkytysvaara
Virheellinen asennus voi lisätä työpisteen kaasupitoisuuksia
mittaa asennuksen jälkeen työpisteen kaasupitoisuus
Kaasulaitteistojen virheelliset huoltovälit voivat lisätä työpisteen kaasupitoisuutta
■ Huoltovälien määritys
Putkiston/imutilan puhdistuksen yhteydessä ympäristöilman saastekuormitus kasvaa
Jos imuteho laskee putkiston likakertymien takia, vaihda likaiset osat
Tarkoituksenmukainen Käyttö
Noudatetut direktiivit
WELLER juotto savunpoistoimuri Zero Smog vastaa EU:n vaatimustenmukaisuusvakuutus ta turvallisuusdirektiivii 2004/108/EU, 2006/95/EU ja 2011/65/EU (RoHS) mukaan.
Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistä muutoksista.
Tämä suodatusjärjestelmä soveltuu hiukkasten ja kaasujen imurointiin ja suodattamiseen - riippuen kulloisestakin suodatusvälineestä.
Varoitus! Tukehtumisvaara, Myrkytysvaara
Epäasianmukainen käyttö voi aiheuttaa hengitysvaikeuksia, tukehtumisvaaran, myrkytysvaaran tai syöpää
Käytettävälle suodatusvälineelle sopimattomia hiukkasia ja kaasuja ei saa imuroida.
Nesteitä ja palonarkoja kaasuja ei saa imuroida
- Älä missään tapauksessa käytä laitetta ilman suodatinta tai täyden suodattimen kanssa.
- Älä missään tapauksessa käytä laitetta ilman tuulettimen suojusta
Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätiloissa.
Zero Smog 4V, Zero Smog 6V: Laite on suunniteltu pintaimuriksi ja siksi se sopii suoraan juotoskolvista tehtävään imurointiin.
Zero Smog 20T: Laite on suunniteltu suoraan juotoskolvista tehtävään imurointiin ja ei sovellu pintaimuriksi.
Määräystenmukainen käyttö sisältää myös sen, että
noudatat tätä ohjekirjaa,
noudatat kaikkia muita mukana olevia asiakirjoja,
noudatat maakohtaisia tapaturmantorjuntamääräyksiä käyttöpaikalla.
Tehokkuustarkastus
Ammattijärjestöjen vastaavia ohjeita vastaavasti imulaitteistojen riittävän luotettava toiminta ja tehokkuus täytyy tarkastaa säännöllisesti vähintään kerran vuodessa (TRGS 528 BGETF). Tehokkuustarkastuksen avulla voit testata juotossavuimulaitteistojen WFE 2S / WFE 4S ja Zero Smog 4V / Zero Smog 6V / Zero Smog 20T asianmukaisen toiminnan Käytä oheista ohjelmisto-CD-levyä.
Käyttäjäryhmät
Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.
| Työvaihe Käyttäjäryhmät | |||
| Monimutkaisten putkistojen asennus kytkettäessä useampia imuvarsia | Teknisen koulutuksen omaava ammattihenkilöstö | ||
| Sähköisten varaosien vaihto Sähköasentajat | |||
| Huoltovälien määritys Turvallisuusammattilaiset | |||
| Laitteen käyttöSuodattimen vaihto | Työntekijät | ||
| Monimutkaisten putkistojen asennus kytkettäessä useampia imuvarsiaSähköisten varaosien vaihto | Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa | ||
| Juotossavuimuri Zero Smog 4V Zero Smog 6V Zero Smog 20T | |||
| Mitat P x L x K 320 x 320 x | 395 mm 450 x 450 x 650 | mm | 450 x 450 x 695 mm |
| Paino 19 kg 40 kg 45 kg | |||
| Verkkojännite T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | |
| Sähköteho 275 VA 460 VA | 530 VA | ||
| Sulake T1, 6A T3, 15A T3, | 15A | ||
| Max. alipaine 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max. syöttöteho 230 m3/h | 615 m3/h | 100 m3/h | |
| Melutaso 48 dB(A) | 51 dB(A) | 51 dB(A) | |
| Esisuodatin Vaihe 1 | Hienopölysuodatin, luokka F7 | ||
| Yhdistelmäsuodatin Vaihe 2, 3 | Hiukkassuodatin H13 + Kaasusuodatin (50% Aktiivihili + 50 % Chemisorb) | ||
| RS232-liittymä | RS232-liittymän avulla järjestelmää voidaan käyttää täydessä toimintalaa-juudessaan ja valvoa etäkäyttöisesti. | ||
| USB-liitäntä | USB-liitännän kautta voidaan suorittaa kiinteän ohjelmiston päivitykset, tehokkuustesti ja tietojen lokitoiminto.USB-tietoväline saa olla kytkettynä enintään 2 minuuttia! Sen jälkeen USB-moduulin toiminta katkaistaan automaattisesti. | ||
Takuu
Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.
Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.
Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.
Oikeus teknisiin muutoksiin pidätetään!
Lisätietoja saat osoitteesta www.weller-tools.com

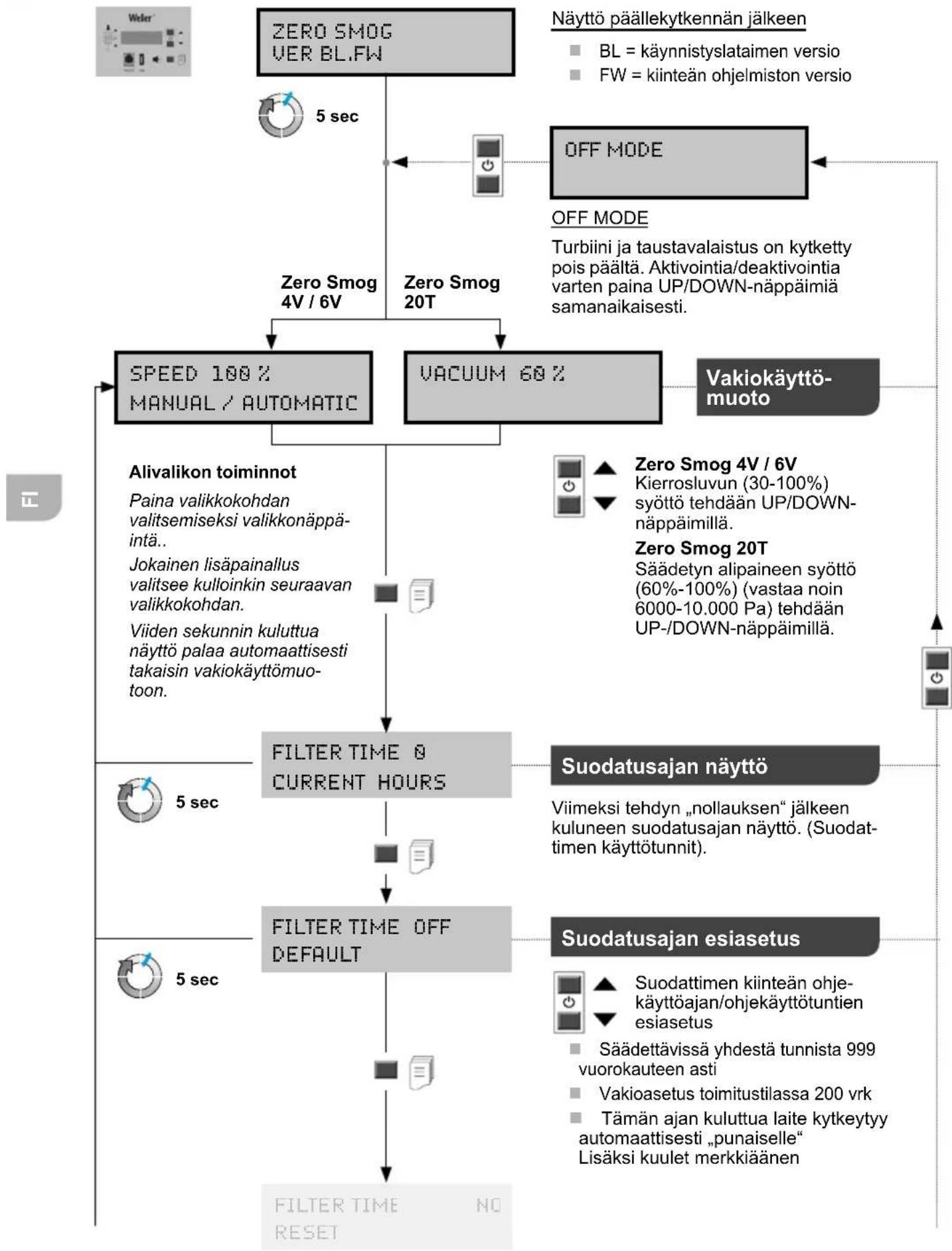

Valikko-ohjaus


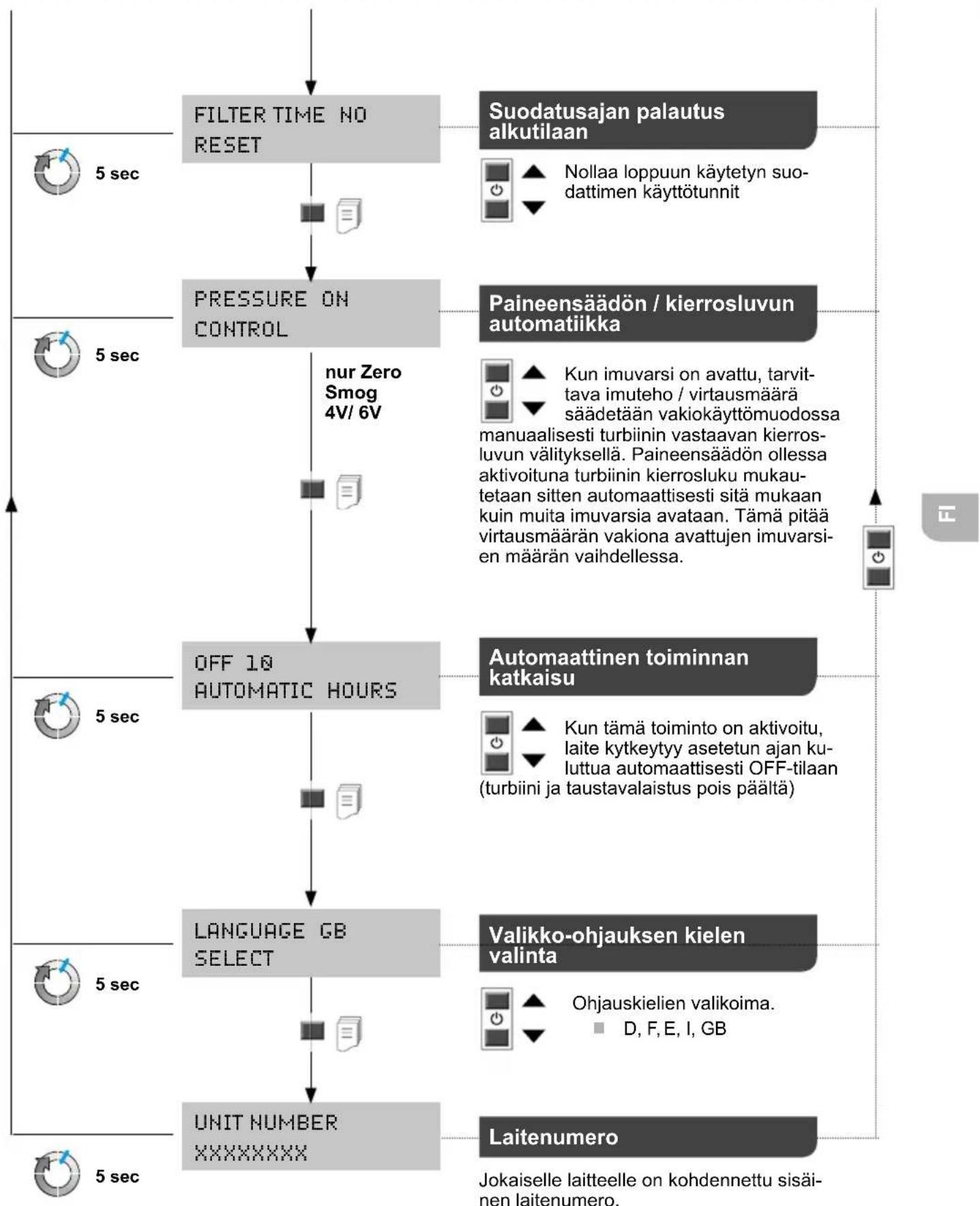

Valikko-ohjaus
Varoitus!
Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Käyttäkää ainoastaan alku-peräisiä varaosia.
Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.
HUOMIO
Poisimetyn ilman eri juoksutusaineet, juoksutusaineosuudet sekä erilaiset pölyosuudet saattavat vähentää suodattimen kestoa olennaisesti. Liimahöyryjen imuroinnissa tulee käyttää kaasusuodatinta (ilman hiukkassuodatinta).
Suodatusjärjestelmän asianmukaisen toiminnan takaamiseksi suodatin täytyy vaihtaa seuraavasti
vähintään kerran vuodessa tai
näyttöilmoituksen jälkeen tai
kun työpisteen suurin sallittu keskimääräinen kaasupitoisuus ylitetään tai
huoltokaavion mukaan
Paine-eromittauksen avulla mitataan suodattimen likaisuusaste. Suodatinnäyttö ilmoittaa suodattimen nykyisen täyttöasteen
Punainen = suodatin täynnä
Keltainen = suodattimen täyttöaste > 80%
Vihreä = suodattimen täyttöaste < 80%.
Suodattimen kuluttua loppuun kuulet merkkiäänen:
Merkkiääni kerran tunnissa
36 tunnin kuluttua puolen tunnin välein
54 tunnin kuluttua 10 minuutin välein
72 tunnin kuluttua koko ajan.
Hiukkassuodatin ja kaasusuodatin on sovitettu toisiinsa, niin että ne vaihdetaan yhdessä kompaktisuodattimena. Moitteettoman suodatustoiminnon takaamiseksi kompaktisuodatin on vaihdettava kerran vuodessa. Hienosuodatin (suodatinmatto) on kompaktisuodattimen esisuodatusvaihe ja siksi se tulee vaihtaa useammin.Esisuodatin-maton vaihto riittää, kun laitteen uudelleenkäyttöönoton jälkeen punainen LED ei enää syty.
Vikailmoitukset ja vikojen korjaaminen
| Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet | ||
| Puuttuva poisimuteho | Putkijärjestelmä epätiivis | Tiivistä putkijärjestelmä |
| Suodatin likaantunut | Vaihda suodatin | |
| Turbiinin kierrosluku liian alhainen | Nosta tavoitekierroslukua | |
| Äänekkäät imuäänet | Ilman nopeus imuvarren läpi liian suuri | Laske tavoitekier roslukua (vähemmän ilmaa) |
| Zero Smog ei lähde käyntiin | Terminen poiskytkeminen | Anna Zero Smog jäähtyä Kytke n. 3 tunnin jälkeen uudelleen-päälle |
| Suodatinnäyttö ei toimi | Alipaineletkua ei ole asetettu päälle suodattimen vaihdon jälkeen | Aseta letku oikein suodattimen päälle |
| Hiukkassuodatin likaantunut liian nopeasti | Esisuodatinta ei ole asetettu | Aseta esisuodatin paikalleen Aseta F/ suodatin paikalleen Jos on korkea kiintoaineosuus, aseta esierotin paikalleen |
| USB-tietovälinettä ei tunnisteta | USB-tietoväline liian kauan kytkettynä | Kytke USB tietoväline paikalleen enintään 2 minuutiksi. Ota USB-tietoväline pois, sammuta laite ja kytke laite uudelleen päälle |
| Laitteen palautus alkutilaan | Väärä USB- tietoväline (> 100 mA) | Ota USB-tietoväline pois! |
Alkuperäinen vaatimustenmukaisuusvakuutus
Juotossavuimuri Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Sovelletut harmonisoidut standardit:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Tekninen päällikkö Toimitusjohtaja
Teknisten asiakirjojen laadintaan valtuutettu.
Weller Tools GmbH
Vedä aina pistoke irti pistorasiasta, ennen kuin alat tekemään laittee-seen liittyviä töitä.
ESD-turvallinen muotoilu ja ESD-turvallinen työpiste
CE-merkki
Hävittäminen
Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
Likaantuneet suodattimet on käsiteltävä erikoisjätteenä.
Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.
