Zero Smog 6V - Cappa da cucina Weller - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Zero Smog 6V Weller in formato PDF.
| Tipo di prodotto | Cappa aspirante per fumi di saldatura |
| Marca | Weller |
| Modello | Zero Smog 6V |
| Dimensioni (L x l x H) | 450 x 450 x 650 mm |
| Peso | 40 kg |
| Tensione di alimentazione | 230 V / 50 Hz o 120 V / 60 Hz a seconda della versione |
| Potenza assorbita | 460 VA |
| Protezione fusibile | T3,15 A |
| Vuoto massimo | 2 800 Pa |
| Portata d'aria massima | 615 m³/h |
| Livello sonoro | 51 dB(A) |
| Tipo di filtrazione | Filtro antipolvere fine F7 (livello 1) + Filtro compatto H13 e carbone attivo/Chemisorb (livelli 2/3) |
| Visualizzazione stato filtro | LED rosso (pieno), giallo (>80%), verde (<80%) |
| Interfacce | RS232 e USB (per aggiornamento e test di efficacia) |
| Funzioni | Regolazione automatica della pressione, spegnimento automatico programmabile, regolazione velocità 30-100% |
| Temperatura ambiente di utilizzo | Ambiente chiuso, temperatura ambiente |
| Sicurezza | Protezione termica, spegnimento automatico dopo surriscaldamento, sicurezza elettrica |
| Manutenzione | Sostituzione del filtro compatto almeno 1 volta all'anno, tappetino filtrante più spesso secondo la visualizzazione |
| Garanzia | 12 mesi contro vizi di fabbricazione |
| Uso previsto | Aspirazione di superficie per fumi di saldatura (non adatto per aspirazione diretta su saldatore) |
| Omologazioni | CE conforme alle direttive 2004/108/CE, 2006/95/CE, 2011/65/UE (RoHS) |
| Accessori forniti | CD software per test di efficacia, manuale d'uso |
Domande frequenti - Zero Smog 6V Weller
Domande degli utenti su Zero Smog 6V Weller
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale Zero Smog 6V - Weller e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Zero Smog 6V del marchio Weller.
MANUALE UTENTE Zero Smog 6V Weller
IT Traduzione delle istruzioni originali
IT Indicatore del filtro rosso/giallo/verde
IT Interfaccia RS232
PT Interface RS232
NL RS232-interface
SV RS232-gränssnitt
DK RS232-port
FI RS232-liittymä
IT Messa in funzione dell'apparecchio
IT Messa in funzione dell'apparecchio
IT Sostituzione del filtro
PT Troca do filtro
Prima di mettere in funzione
l'apparecchio e di
utilizzarlo, si prega di leggere attentamente le presenti istruzioni per l'uso e le avvertenze sulla sicurezza allegate.
Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti.
Vi ringraziamo per la fiducia accordataci con l'acquisto del presente apparecchio.
L'apparecchio è stato realizzato in base a criteri qualitativi molto severi, che ne assicurano il perfetto funzionamento.
Le presenti istruzioni per l'uso contengono importanti informazioni che permettono di mettere in funzione, utilizzare, eseguire la manutenzione in modo sicuro e conforme sull'apparecchio, nonché di eliminare autonomamente semplici anomalie.
Se l'apparecchio viene ceduto a terzi, consegnare sempre insieme allo stesso le relative istruzioni per l'uso.
L'apparecchio è stato prodotto in conformità agli attuali livelli tecnologici e secondo le regole tecniche di sicurezza riconosciute.
Ciononostante, nel caso in cui non vengano rispettate le avvertenze per la sicurezza riportate nella comunicazione sulla sicurezza allegata, nonché i segnali di avvertimento presenti in questo manuale, sussiste il rischio di danni personali e materiali.

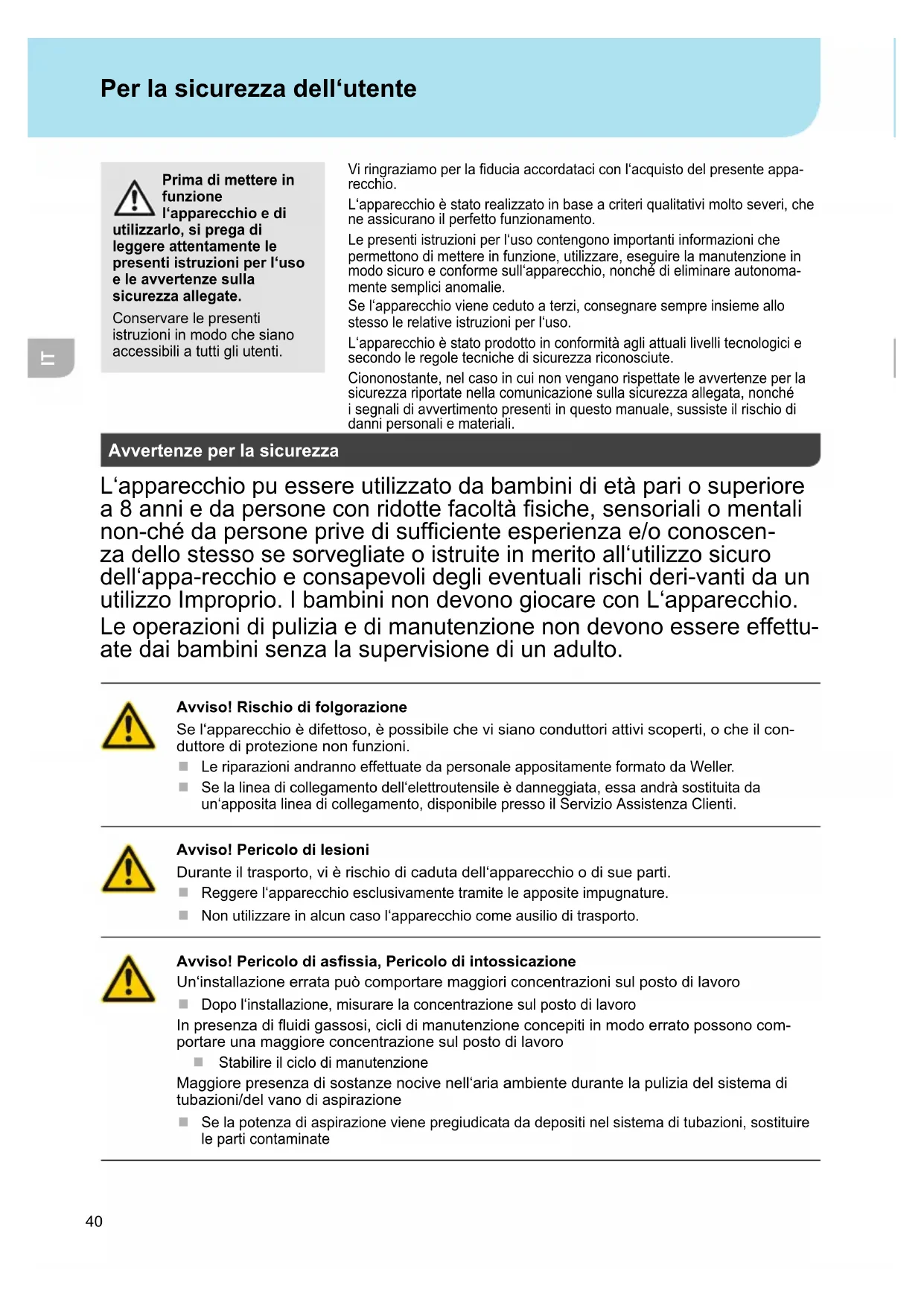

Avvertenze per la sicurezza
L'apparecchio pu essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali non-ché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'appa-recchio e consapevoli degli eventuali rischi deri-vanti da un utilizzo Improprio. I bambini non devono giocare con L'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.
Avviso! Rischio di folgorazione
Se l'apparecchio è difettoso, è possibile che vi siano conduttori attivi scoperti, o che il conduttore di protezione non funzioni.
Le riparazioni andranno effettuate da personale appositamente formato da Weller.
Se la linea di collegamento dell'elettroutensile è danneggiata, essa andrà sostituita da un'apposita linea di collegamento, disponibile presso il Servizio Assistenza Clienti.
Avviso! Pericolo di lesioni
Durante il trasporto, vi è rischio di caduta dell'apparecchio o di sue parti.
- Reggere l'apparecchio esclusivamente tramite le apposite impugnature.
Non utilizzare in alcun caso l'apparecchio come ausilio di trasporto.
Avviso! Pericolo di asfissia, Pericolo di intossicazione
Un'installazione errata può comportare maggiori concentrazioni sul posto di lavoro
Dopo l'installazione, misurare la concentrazione sul posto di lavoro
In presenza di fluidi gassosi, cicli di manutenzione concepiti in modo errato possono comportare una maggiore concentrazione sul posto di lavoro
Stabilire il ciclo di manutenzione
Maggiore presenza di sostanze nocive nell'aria ambiente durante la pulizia del sistema di tubazioni/del vano di aspirazione
Se la potenza di aspirazione viene pregiudicata da depositi nel sistema di tubazioni, sostituire le parti contaminate
Utilizzo Conforme
Direttive considerate
L'aspiratore per gas di brasatura Zero Smog corrisponde alla Dichiarazione di conformità CE, ai sensi dei requisiti fondamentali per la sicurezza delle direttive 2004/108/CE, 2006/95/CE e 2011/65/EU (RoHS).
Il produttore non si assume alcuna responsabilità nel caso in cui vengano arbitrariamente apportate eventuali modifiche all'apparecchio.
Il presente sistema di filtraggio è idoneo all'aspirazione ed al filtraggio di particelle e di gas, in base al mezzo filtrante del caso.
Avviso! Pericolo di asfissia, Pericolo di intossicazione
Un utilizzo improprio può causare problemi respiratori, soffocamento, intossicazione o cancro
Non è consentito aspirare particelle e gas non corrispondenti al mezzo filtrante utilizzato
Non è consentito aspirare liquidi o gas infiammabili
Non utilizzare in alcun caso l'apparecchio senza filtro, o con il filtro intasato
Non utilizzare in alcun caso l'apparecchio senza copertura del ventilatore
Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni.
Zero Smog 4V, Zero Smog 6V: L'apparecchio è stato concepi- to per l'impiego come aspiratore di superfici e non è adatto per l'aspirazione diretta sul saldatoio.
Zero Smog 20T: L'apparecchio è stato concepito per l'impiego come aspiratore diretto sul saldatore e non è adatto per l'aspirazione di superfici.
L'utilizzo conforme esclude altresì che:
■ vengano osservate le presenti istruzioni,
vengano rispettate tutte le ulteriori documentazioni accompagnatorie,
vengano rispettate le normative antinfortunistiche nazionali sul luogo di impiego.
Controllo di validità
Gli impianti di aspirazione devono essere controllati regolarmente, almeno una volta l'anno, per verificarne la corretta funzionalità e validità, in conformità con le normative delle Associazione di tutela contro gli infortuni sul lavoro (TRGS 528 BGETF). Sulla base del controllo di validità è possibile controllare la corretta funzionalità degli aspiratori fumi di saldatura nei modelli WFE 2S / WFE 4S e Zero Smog 4V / Zero Smog 6V / Zero Smog 20T. Utilizzare il CD del software fornito in dotazione.
Gruppi utenti
Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.
| Fase operativa Gruppi utenti | |
| Installazione di sistemi di tubazioni complessi in caso di collegamento di più bracci aspiranti | Personale specializzato in possesso di formazione tecnica |
| Sostituzione di parti elettriche di ricambio Elettricista | |
| Definizione degli intervalli di manutenzione Addetto alla sicurezza | |
| UtilizzoSostituzione del filtro | Non occorre preparazione specifica |
| Installazione di sistemi di tubazioni complessi in caso di collegamento di più bracci aspirantiSostituzione di parti elettriche di ricambio | Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specifica |
Dati Tecnici
| L'aspiratore del fumo di saldatura | Zero Smog 4V Zero Smog 6V Zero Smog 20T | ||
| Dimensioni L x P x H 320 x | 320 x 395 mm 450 x 450 | x 650 mm | 450 x 450 x 695 mm |
| Peso 19 kg 40 kg 45 kg | |||
| Tensione di rete T0053660 | 699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz |
| Potenza elettrica 275 VA 4 | 60 VA | 530 VA | |
| Protezione T1, 6A T3, 15A | T3, 15A | ||
| Vuoto max. 2.700 Pa 2.800 | Pa | 10.000 Pa | |
| Portata max. | 230 m^3/h | 615 m^3/h | 100 m^3/h |
| Livello del rumore | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| filtro primario stadio 1 | microfiltro polvere della classe F7 | ||
| filtro compatto stadio 2; 3 | Filtro per particelle H13 + Filtro per gas (50% Carboni attivi + 50 % Chemisorb) | ||
| Interfaccia RS232 | Mediante l'interfaccia RS232 il sistema può essere azionato e/o controllato a distanza nella sua completa funzionalità | ||
| Interfaccia USB | L'interfaccia USB consente di effettuare aggiornamenti del firmware, test di efficienza e log di dati.Il dispositivo USB deve restare inserito per un massimo di 2 minuti. In seguito il modulo USB verrà disattivato automaticamente. | ||
Garanzia
I diritti di reclamo dell'acquirente per eventuali difetti decadono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.
Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine „Garanzia“.
La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualificate abbiano effettuato interventi.
Con riserva di modifiche tecniche.
Per ulteriori informazioni: www.weller-tools.com

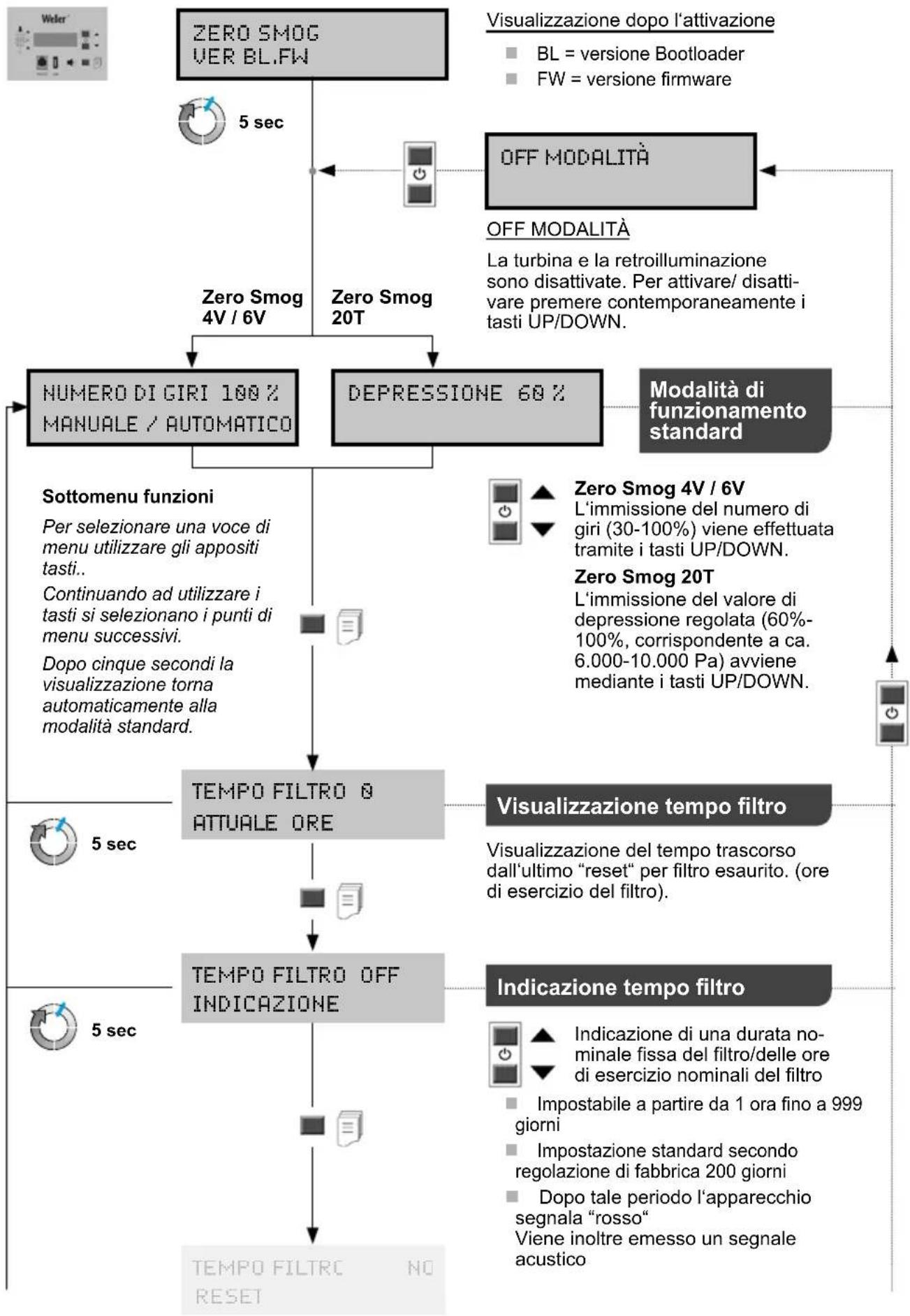

Guida a menu

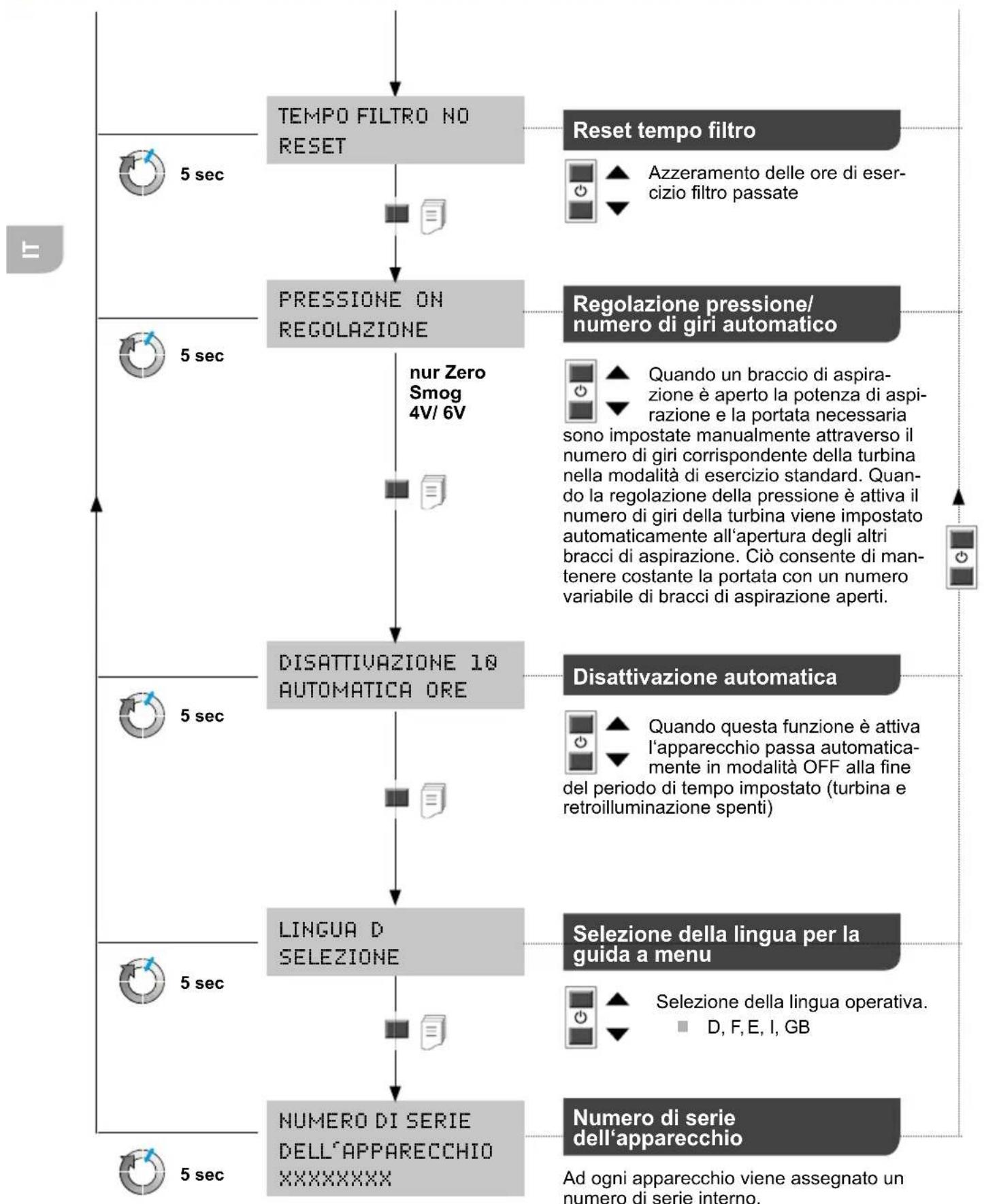

Avviso!
Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina dalla presa di corrente
Utilizzare soltanto pezzi di ricambio originali.
I filtri sporchi devono essere trattati come rifiuti speciali. Provvedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.
Avviso
Diversi flussanti, parti di flussanti, nonché diverse parti di polvere dell'aria aspirata, possono ridurre la durata del filtro. Per l'aspirazione di vapori di colla, andrà utilizzato un filtro gas (senza filtro per particelle).
Affinché il sistema filtrante possa funzionare correttamente, il filtro andrà sostituito come segue:
almeno una volta all'anno, oppure
a seguito di indicazione, oppure
in caso di superamento della concentrazione media consentita sul posto di lavoro, oppure
■ come da piano di manutenzione
Il grado di contaminazione del filtro è rilevato mediante misurazione della pressione differenziale. L'indicatore del filtro mostra lo stato attuale del filtro
Rosso = filtro pieno
Giallo = stato del filtro > 80%
Verde = stato del filtro < 80%.
Quando il filtro è esaurito viene emesso un segnale acustico:
tono di avviso ad ogni ora dopo 36 ore ogni mezz'ora dopo 54 ore ogni 10 min dopo 72 ore senza interruzioni.
Il filtro per particelle e quello per gas sono reciprocamente armonizzati in modo da essere sostituibili unitamente, come filtro compatto. Al fine di garantire la corretta funzionalità del filtro compatto, è necessaria la sostituzione una volta l'anno. Il filtro per polveri fini (supporto filtrante), rappresenta il livello di prefiltro del filtro compatto e richiede quindi una sostituzione più frequente. Lo scambio del supporto prefiltrante è sufficiente in caso di mancata accensione del LED rosso in seguito alla rimessa in funzione dell'apparecchio.
Messaggi d'errore e problemi
| Messaggio/Sintomo Possibile causa Misure correttive | ||
| ■ Manca la capacità d'aspirazione | ■ Tubi non a tenuta | ■ Chiudere a tenuta i tubi |
| ■ Filtro sporco | ■ Sostituire il filtro | |
| ■ Velocità della turbina insufficiente | ■ Aumentare la velocità nominale | |
| ■ Elevati rumori d'aspirazione nominale | ■ La velocità dell'aria attraverso il braccio d'aspirazione è eccessiva | ■ Ridurre la velocità (meno quantità d'aria) |
| ■ L'aspiratore Zero Smog non si avvia l'aspiratore Zero Smog | ■ Disinserimento termico | ■ Lasciar raffreddare Riavviare dopo ca. 3 ore |
| ■ L'indicatore del filtro non funziona | ■ Il tubo flessibile a depressione non è stato inserito dopo la sostituzione del filtro | ■ Inserire correttamente il tubo sul filtro |
| ■ Filtro per particelle Imbrattamento troppo rapido | ■ Prefiltro non inserito | ■ Inserire il prefiltro Inserire il filtro F7 Se la parte di sostanze solide è elevata, inserire il preseparatore |
| ■ Il dispositivo USB non viene riconosciuto | ■ Il dispositivo USB non viene riconosciuto | ■ Lasciare il dispositivo USB inserito per un massimo di 2 minuti. Rimuovere il dispositivo USB, spegnere e riaccendere l'apparecchio |
| ■ Reset apparecchio | ■ Dispositivo USB non idoneo >100 mA | ■ Rimuovere dispositivo USB! |
Dichiarazione di Conformità originale
Aspiratore per fumi di saldatura Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Dichiariamo che i prodotti dotati di contrassegno adempiano alle seguenti Direttive: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Normative armonizzate applicate:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Il Direttore Tecnico Il Direttore Amministrativo
Incaricati di redigere la documentazione tecnica.
Weller Tools GmbH
Leggere le Istruzioni d'uso.
Prima di effettuare qualsiasi intervento sull'apparecchio, estrarre sempre il connettore dalla presa.
Concezione e postazione di lavoro a norma ESD
Contrassegno CE
Smaltimento
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separata-mente, al fine di essere reimpiegate in modo eco-compatibile.
I filtri sporchi devono essere trattati come rifiuti speciali.
Provvedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.
