Τύπος προϊόντος	Απορροφητήρας καπνού συγκόλλησης
Μάρκα	Weller
Μοντέλο	Zero Smog 6V
Διαστάσεις (Μ x Π x Υ)	450 x 450 x 650 mm
Βάρος	40 kg
Τάση τροφοδοσίας	230 V / 50 Hz ή 120 V / 60 Hz ανάλογα με την έκδοση
Ισχύς κατανάλωσης	460 VA
Προστασία ασφάλειας	T3,15 A
Μέγιστη υποπίεση	2 800 Pa
Μέγιστη ροή αέρα	615 m³/h
Επίπεδο θορύβου	51 dB(A)
Τύπος φιλτραρίσματος	Φίλτρο λεπτής σκόνης F7 (επίπεδο 1) + Συμπαγές φίλτρο H13 και ενεργός άνθρακας/Chemisorb (επίπεδα 2/3)
Ένδειξη κατάστασης φίλτρου	LED κόκκινο (γεμάτο), κίτρινο (>80%), πράσινο (<80%)
Διεπαφές	RS232 και USB (για ενημέρωση και δοκιμή απόδοσης)
Λειτουργίες	Αυτόματη ρύθμιση πίεσης, προγραμματιζόμενη αυτόματη διακοπή, ρύθμιση ταχύτητας 30-100%
Θερμοκρασία περιβάλλοντος λειτουργίας	Κλειστός χώρος, θερμοκρασία δωματίου
Ασφάλεια	Θερμική προστασία, αυτόματη διακοπή μετά από υπερθέρμανση, ηλεκτρική ασφάλεια
Συντήρηση	Αντικατάσταση συμπαγούς φίλτρου τουλάχιστον 1 φορά το χρόνο, φίλτρο ματ πιο συχνά ανάλογα με την ένδειξη
Εγγύηση	12 μήνες έναντι κατασκευαστικών ελαττωμάτων
Προβλεπόμενη χρήση	Αναρρόφηση επιφάνειας για καπνούς συγκόλλησης (δεν είναι κατάλληλο για άμεση αναρρόφηση από κολλητήρι)
Πιστοποιήσεις	CE σύμφωνο με οδηγίες 2004/108/ΕΚ, 2006/95/ΕΚ, 2011/65/ΕΕ (RoHS)
Παρεχόμενα αξεσουάρ	CD λογισμικού για δοκιμή απόδοσης, εγχειρίδιο χρήσης

Συχνές ερωτήσεις - Zero Smog 6V Weller

Πώς να αντικαταστήσω το φίλτρο;

Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε τη συσκευή. Ανοίξτε το κάλυμμα, αφαιρέστε το χρησιμοποιημένο συμπαγές φίλτρο και αντικαταστήστε το με ένα καινούργιο. Το φίλτρο ματ (πρώτο φίλτρο) μπορεί να αλλαχθεί ξεχωριστά εάν η κόκκινη LED δεν ανάβει μετά από επαναφορά. Τοποθετήστε ξανά το κάλυμμα και συνδέστε ξανά τη συσκευή.

Τι σημαίνει η ένδειξη LED κόκκινο, κίτρινο, πράσινο;

Η πράσινη LED δείχνει ένα φίλτρο σε καλή κατάσταση (λιγότερο από 80% φραγμένο). Κίτρινο σημαίνει ότι το φίλτρο έχει ξεπεράσει το 80% της χωρητικότητάς του. Κόκκινο σημαίνει ότι το φίλτρο είναι γεμάτο και πρέπει να αντικατασταθεί αμέσως. Ένα ηχητικό σήμα συνοδεύει τη μετάβαση στο κόκκινο.

Πώς να ρυθμίσω την ταχύτητα περιστροφής;

Στην τυπική λειτουργία, χρησιμοποιήστε τα πλήκτρα UP/DOWN για να ρυθμίσετε την ταχύτητα περιστροφής από 30% έως 100%. Η ρύθμισή σας διατηρείται μέχρι να τροποποιηθεί.

Τι τύπο φίλτρου να χρησιμοποιήσω για το Zero Smog 6V;

Το σύστημα χρησιμοποιεί ένα φίλτρο λεπτής σκόνης κλάσης F7 στο πρώτο επίπεδο, ακολουθούμενο από ένα συμπαγές φίλτρο που περιλαμβάνει ένα φίλτρο H13 και ένα φίλτρο αερίου (50% ενεργός άνθρακας + 50% Chemisorb). Αντικαθιστάτε πάντα το συμπαγές φίλτρο με ένα γνήσιο μοντέλο Weller.

Πώς να επαναφέρω τη διάρκεια ζωής του φίλτρου;

Μεταβείτε στο μενού πατώντας το πλήκτρο menu. Επιλέξτε την επιλογή 'Μηδενισμός διάρκειας ζωής φίλτρου' και επιβεβαιώστε. Περιμένετε 5 δευτερόλεπτα για να επιστρέψει το μενού στην τυπική λειτουργία.

Τι να κάνω αν η συσκευή δεν ξεκινά;

Ελέγξτε πρώτα τη σύνδεση ρεύματος. Εάν η συσκευή δεν ξεκινά, μπορεί να είναι σε θερμική προστασία: αφήστε την να κρυώσει για περίπου 3 ώρες και δοκιμάστε ξανά. Εάν το πρόβλημα παραμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Weller.

Μπορώ να αναρροφήσω υγρά ή εύφλεκτα αέρια με αυτή τη συσκευή;

Όχι, ποτέ μην αναρροφάτε υγρά ή εύφλεκτα αέρια. Η συσκευή έχει σχεδιαστεί μόνο για αναρρόφηση μη εύφλεκτων σωματιδίων και αερίων. Η λανθασμένη αναρρόφηση μπορεί να προκαλέσει κίνδυνο πυρκαγιάς ή έκρηξης.

Πώς να καθαρίσω τη συσκευή;

Αποσυνδέστε τη συσκευή πριν τον καθαρισμό. Χρησιμοποιήστε ένα ελαφρώς υγρό πανί για το εξωτερικό. Μη χρησιμοποιείτε λειαντικά προϊόντα. Τα φραγμένα φίλτρα πρέπει να απορρίπτονται ως ειδικά απόβλητα σύμφωνα με τους τοπικούς κανονισμούς.

Ποια είναι η εγγύηση του Zero Smog 6V;

Η εγγύηση είναι 12 μήνες από την παράδοση, καλύπτοντας κατασκευαστικά ελαττώματα. Δεν ισχύει σε περίπτωση μη συμμόρφωσης χρήσης ή χειρισμού από μη ειδικευμένο προσωπικό. Συμβουλευτείτε το εγχειρίδιο για περισσότερες λεπτομέρειες.

Πώς να χρησιμοποιήσω τη διεπαφή USB;

Η διεπαφή USB επιτρέπει ενημερώσεις υλικολογισμικού, δοκιμή απόδοσης και καταγραφή δεδομένων. Μην συνδέετε το USB stick για περισσότερο από 2 λεπτά: η μονάδα USB αποσυνδέεται αυτόματα μετά από αυτό το διάστημα. Αφαιρέστε το stick, απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή εάν χρειαστεί.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Zero Smog 6V Weller

GR Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

GR 'Ενδειξη φίλτρου Κόκκινη/ Κίτρινη/Πράσινη

GR Θύρα· διεπαφής· RS232·

TR RS232 arabirimi

CZ Rozhraní RS232

PL Złącze RS232

HU R\$232-interfész

SK Rozhranie RS232

SL Vmesnik RS232

EE RS232-liides

GR Θύρα διεπαφής USB

TR USB arabirim

CZ Rozhraní USB

PL Złącze USB

HU USB csatlakozó

SK Rozhranie USB

SL Vmesnik USB

EE USB-liides

LV USB pieslēgvieta

LT USB sąsaja

BG USB-интерфейс

RO Interfață USB

HR Sučelje USB

RU Интерфейс USB

4

GR Θέση της συσκευής σε λειτουργία

GR Θέση της συσκευής σε λειτουργία

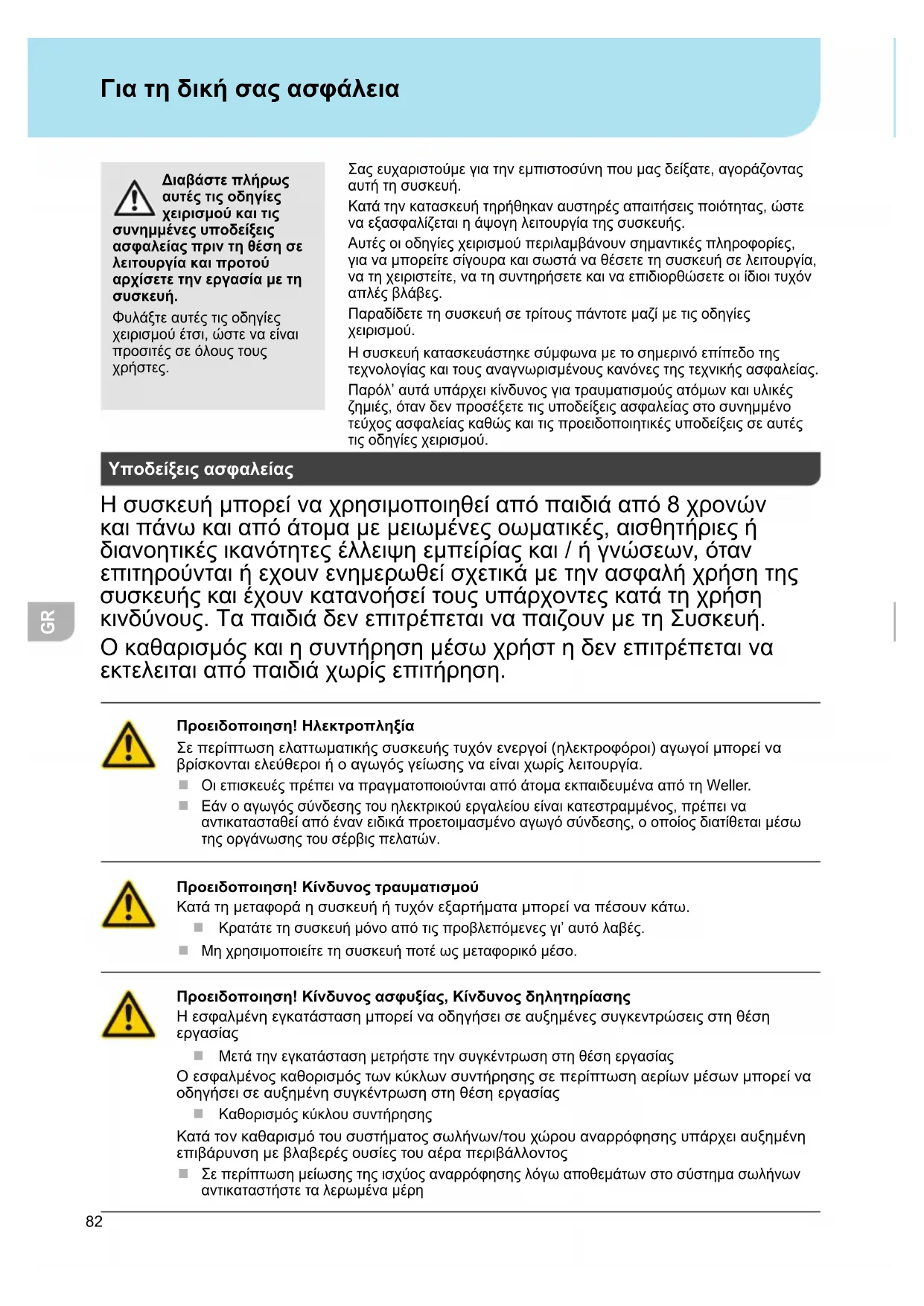

Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις

συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή.

Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες.

Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε, αγοράζοντας αυτή τη συσκευή.

Κατά την κατασκευή τηρήθηκαν αυστηρές απαιτήσεις ποιότητας, ώστε να εξασφαλίζεται η άψογη λειτουργία της συσκευής.

Αυτές οι οδηγίες χειρισμού περιλαμβάνουν σημαντικές πληροφορίες, για να μπορείτε σίγουρα και σωστά να θέσετε τη συσκευή σε λειτουργία, να τη χειριστείτε, να τη συντηρήσετε και να επιδιορθώσετε οι ίδιοι τυχόν απλές βλάβες.

Παραδίδετε τη συσκευή σε τρίτους πάντοτε μαζί με τις οδηγίες χειρισμού.

Η συσκευή κατασκευάστηκε σύμφωνα με το σημερινό επίπεδο της τεχνολογίας και τους αναγνωρισμένους κανόνες της τεχνικής ασφαλείας.

Παρόλ' αυτά υπάρχει κίνδυνος για τραυματισμούς ατόμων και υλικές ζημιές, όταν δεν προσέξετε τις υποδείξεις ασφαλείας στο συνημμένο τεύχος ασφαλείας καθώς και τις προειδοποιητικές υποδείξεις σε αυτές τις οδηγίες χειρισμού.

Υποδείξεις ασφαλείας

Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά από 8 χρονών και πάνω και από άτομα με μειωμένες οωματικές, αισθητήριες ή διανοητικές ικανότητες έλλειψη εμπείρίας και / ή γνώσεων, όταν επιτηρούνται ή εχουν ενημερωθεί σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσεί τους υπάρχοντες κατά τη χρήση κινδύνους. Τα παιδιά δεν επιτρέπεται να παιζουν με τη Συσκευή.

Ο καθαρισμός και η συντήρηση μέσω χρήστ η δεν επιτρέπεται να εκτελειται από παιδιά χωρίς επιτήρηση.

Προειδοποιηση! Ηλεκτροπληξία

Σε περίπτωση ελαττωματικής συσκευής τυχόν ενεργοί (ηλεκτροφόροι) αγωγοί μπορεί να βρίσκονται ελεύθεροι ή ο αγωγός γείωσης να είναι χωρίς λειτουργία.

Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller.
Εάν ο αγωγός σύνδεσης του ηλεκτρικού εργαλείου είναι κατεστραμμένος, πρέπει να αντικατασταθεί από έναν ειδικά προετοιμασμένο αγωγό σύνδεσης, ο οποίος διατίθεται μέσω της οργάνωσης του σέρβις πελατών.

Προειδοποιηση! Κίνδυνος τραυματισμού

Κατά τη μεταφορά η συσκευή ή τυχόν εξαρτήματα μπορεί να πέσουν κάτω.

Κρατάτε τη συσκευή μόνο από τις προβλεπόμενες γι' αυτό λαβές.

Μη χρησιμοποιείτε τη συσκευή ποτέ ως μεταφορικό μέσο.

Προειδοποιηση! Κίνδυνος ασφυξίας, Κίνδυνος δηλητηρίασης

Η εσφαλμένη εγκατάσταση μπορεί να οδηγήσει σε αυξημένες συγκεντρώσεις στη θέση εργασίας

Μετά την εγκατάσταση μετρήστε την συγκέντρωση στη θέση εργασίας

Ο εσφαλμένος καθορισμός των κύκλων συντήρησης σε περίπτωση αερίων μέσων μπορεί να οδηγήσει σε αυξημένη συγκέντρωση στη θέση εργασίας

Καθορισμός κύκλου συντήρησης

Κατά τον καθαρισμό του συστήματος σωλήνων/του χώρου αναρρόφησης υπάρχει αυξημένη επιβάρυνση με βλαβερές ουσίες του αέρα περιβάλλοντος

Σε περίπτωση μείωσης της ισχύος αναρρόφησης λόγω αποθεμάτων στο σύστημα σωλήνων αντικαταστήστε τα λερωμένα μέρη

Χρήση σύμφωνα με το σκοπό προορισμού

Οδηγίες που λήφθηκαν υπόψη

Ο απορροφητήρας του καπνού συγκόλλησης Zero Smog της WELLER ανταποκρίνεται στη Δήλωση πιστότητας ΕΚ σύμφωνα με τις βασικές απαιτήσεις ασφαλείας των οδηγιών 2004/108/EK, 2006/95/EK και 2011/65/EU (RoHS).

Για αυθαίρετες πραγματοποιημένες αλλαγές στη συσκευή δεν αναλαμβάνεται από τον κατασκευαστή καμία ευθύνη.

Αυτό το σύστημα φίλτρου είναι κατάλληλο για αναρρόφηση και φίλτράρισμα των σωματιδίων και αερίων - ανάλογα με το εκάστοτε υλικό του φίλτρου.

Προειδοποιηση! Κίνδυνος ασφυξίας, Κίνδυνος δηλητηρίασης

Η μη ενδεδειγμένη χρήση μπορεί να οδηγήσει σε προβλήματα αναπνοής, ασφυξία, δηλητηρίαση ή σε καρκίνο

Σωματίδια και αέρια, που δεν αντιστοιχούν στο χρησιμοποιούμενο υλικό φίλτρου, δεν επιτρέπεται να αναρροφηθούν.
Υγρά καθώς και εύφλεκτα αέρια δεν επιτρέπεται να αναρροφηθούν
Μη χρησιμοποιείτε τη συσκευή ποτέ χωρίς φίλτρο ή με γεμάτο φίλτρο.
Μη χρησιμοποιείτε τη συσκευή ποτέ χωρίς το κάλυμμα του ανεμιστήρα

Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σε θερμοκρασία περιβάλλοντος και σε εσωτερικούς χώρους.

Zero Smog 4V, Zero Smog 6V: Η συσκευή σχεδιάστηκε για τη χρήση ως επιφανειακή αναρρόφηση.

Zero Smog 20T: Η συσκευή σχεδιάστηκε για χρήση ως απευθείας αναρρόφηση στο έμβολο συγκόλλησης και δεν είναι κατάλληλη για επιφανειακή αναρρόφηση.

Η χρήση σύμφωνα με το σκοπό προορισμού συμπεριλαμβάνει και το γεγονός, ότι

τηρείτε αυτές τις οδηγίες χειρισμού,
προσέχετε όλα τα άλλα συνοδευτικά έγγραφα,
■ τηρείτε τους εθνικούς κανονισμούς πρόληψης ατυχημάτων στον τόπο χρήσης.

'Ελεγχος δραστικότητας

Σύμφωνα με τις γενικές προδιαγραφές των επαγγελματικών ενώσεων πρέπει οι εγκαταστάσεις αναρρόφησης να ελέγχονται τακτικά, το λιγότερο μια φορά το χρόνο για επαρκή λειτουργία και αποτελεσματικότητα (TRGS 528 BGETF). Με τη βοήθεια του ελέγχου δραστικότητας μπορείτε να ελέγξετε την ενδεδειγμένη λειτουργία των απορροφητήρων του καπνού συγκόλλησης WFE 2S / WFE 4S και Zero Smog 4V / Zero Smog 6V / Zero Smog 20T. Χρησιμοποιείτε το συνημμένο CD λογισμικού.

Ομάδες χρηστών

Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα.

Βήμα εργασίας Ομάδες χρηστών
Εγκατάσταση πολύπλοκων συστημάτων σωλήνων σε περίπτωση σύνδεσης περισσοτέρων χώρων αναρρόφησης	Τεχνικό προσωπικό με ειδική εκπαίδευση
Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος
Καθορισμός των χρονικών διαστημάτων συντήρησης	Ειδικός ασφαλείας
Χειρισμός Αλλαγή φίλτρου Προσωπικό χωρίς ιδιαίτερες γνώσεις
Εγκατάσταση πολύπλοκων συστημάτων σωλήνων σε περίπτωση σύνδεσης περισσοτέρων χώρων αναρρόφησηςΑντικατάσταση των ηλεκτρικών ανταλλακτικών	Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαίδευμένου τεχνικού

Απορροφητήρας του καπνού συγκόλλησης	Zero Smog 4V Zero Smog 6V Zero Smog 20T
Διαστάσεις Μ x Π x Y 320	x 320 x 395 mm 450 x 450 x 650 mm	450 x 450 x 695 mm
Βάρος 19 kg 40 kg 45 kg
Τάση δικτύου T00536606	99:230 V / 50 HzT0053660299:120 V / 60 Hz	T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz
Ηλεκτρική ισχύς 275 VA 4	60 VA
Ασφάλεια T1, 6A T3, 15A	T3, 15A
Μέγιστο κενό 2.700 Pa 2.800 Pa		10.000 Pa
Μέγ. μεταφερόμενη ποσότητα	230 m^3/h 615 m^3/h
Στάθμη θορύβου	48 dB(A) 51 dB(A)
Προφίλτρο Βαθμίδα 1	Φίλτρο λεπτής σκόνης Κατηγορία F7
Συμπαγές φίλτρο Βαθμίδα 2, 3	Φίλτρο σωματιδίων H13 + Φίλτρο αερίου (50% Ενεργός άνθρακας + 50 % Chemisorb)
Θύρα· διεπαφής· RS232·	Με τη βοήθεια της θύρας διεπαφής RS232 μπορεί να γίνει ο χειρισμός ή η τηλεπαρακολούθηση όλων των λειτουργιών της εγκατά-στασης.
Θύρα διεπαφής USB	Μέσω της θύρας διεπαφής USB μπορούν να πραγματοποιηθούν ενημερώσεις υλικολογισμικού, μια δοκιμή αποτελεσματικότητας και μια λειτουργία καταγραφής δεδομένων.To μέσο USB επιτρέπεται να είναι τοποθετημένο το πολύ 2 λεπτά! Έπειτα απενεργοποιείται το δομοστοιχείο USB αυτόματα.

Εγγύηση

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB.

Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση».

Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα.

Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών!

Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com

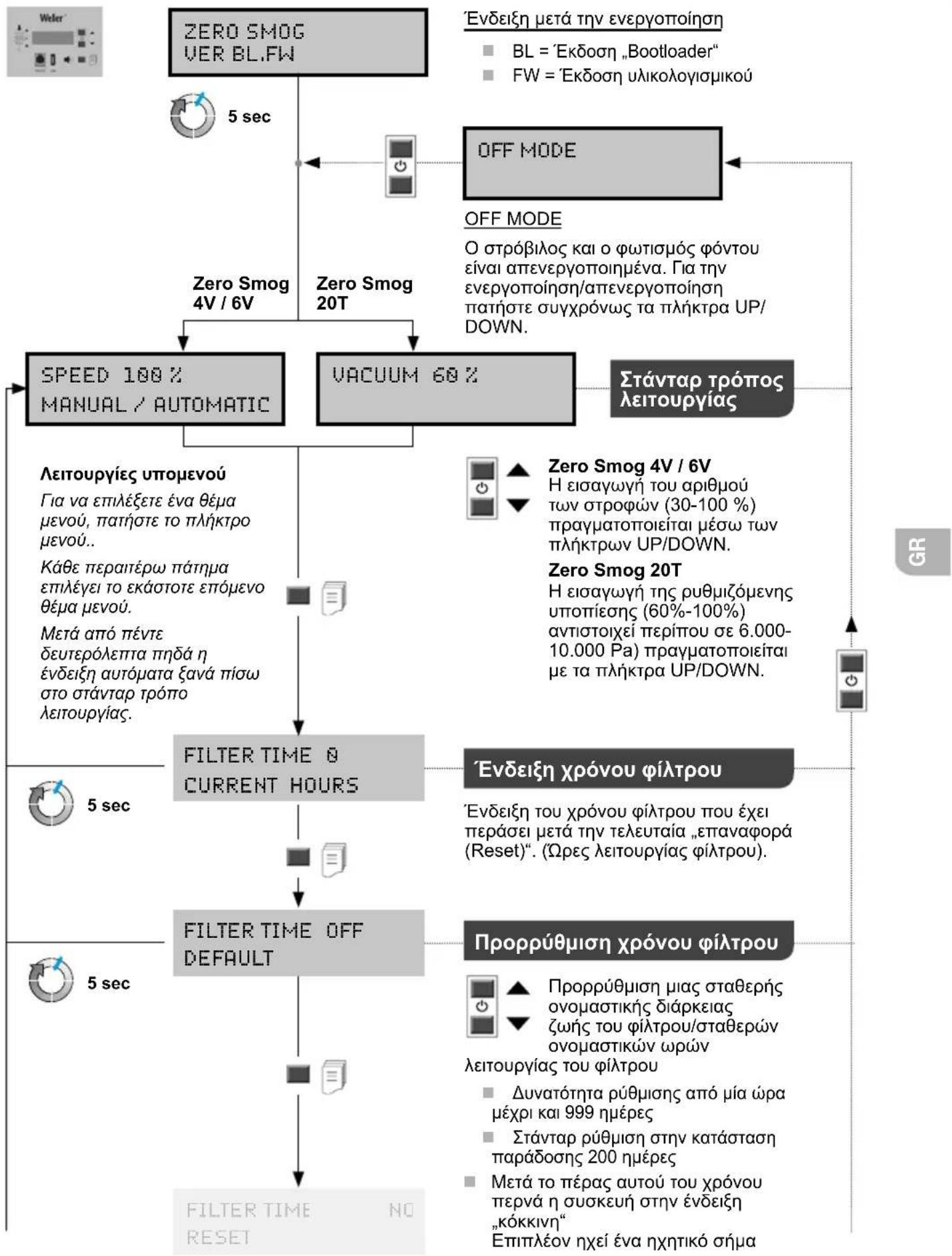


    subgraph 'Ενδειξη μετά την ενεργοποίηση'
        B --> O["BL = 'Εκδοση „Bootloader' "]
        B --> P["FW = 'Εκδοση υλικολογισμικού'"]
        O --> Q["OFF MODE"]
        P --> Q
        Q --> R["Ο στρόβιλος και ο φωτισμός φόντου είναι απενεργοποιημένα. Για την ενεργοποίηση/απενεργοποίηση πατήστε συγχρόνως τα πλήκτρα UP/DOWN."]
    end

    subgraph 'Ενδειξη χρόνου φίλτρου'
        G --> H["Zero Smog 4V / 6V"]
        G --> I["Zero Smog 20T"]
        H --> J["Η εισαγωγή του αριθμού των στροφών (30-100 %) πραγματοποιείται μέσω των πλήκτρων UP/DOWN."]
        I --> J
        J --> K["Η εισαγωγή της ρυθμιζόμενης υποπίεσης (60%-100%) αντιστοιχεί περίπου σε 6.000-10.000 Pa) πραγματοποιείται με τα πλήκτρα UP/DOWN."]
    end
    subgraph 'Προρρύθμιση χρόνου φίλτρου'
        M --> N["Προρρύθμιση μιας σταθερής ονομαστικής διάρκειας ζωής του φίλτρου/σταθερών ονομαστικών ωρών λειτουργίας του φίλτρου<br>        N --> O[Δυνατότητα ρύθμισης από μία ώρα μέχρι και 999 ημέρες<br>        N --> P[Στάνταρ ρύθμιση στην κατάσταση παράδοσης 200 ημέρες<br>        N --> Q[Μετά το πέρας αυτού του χρόνου περνά η συσκευή στην ένδειξη „κόκκινη“ Έπιπλέον ηχεί ένα ηχητικό σήμα"]
    end

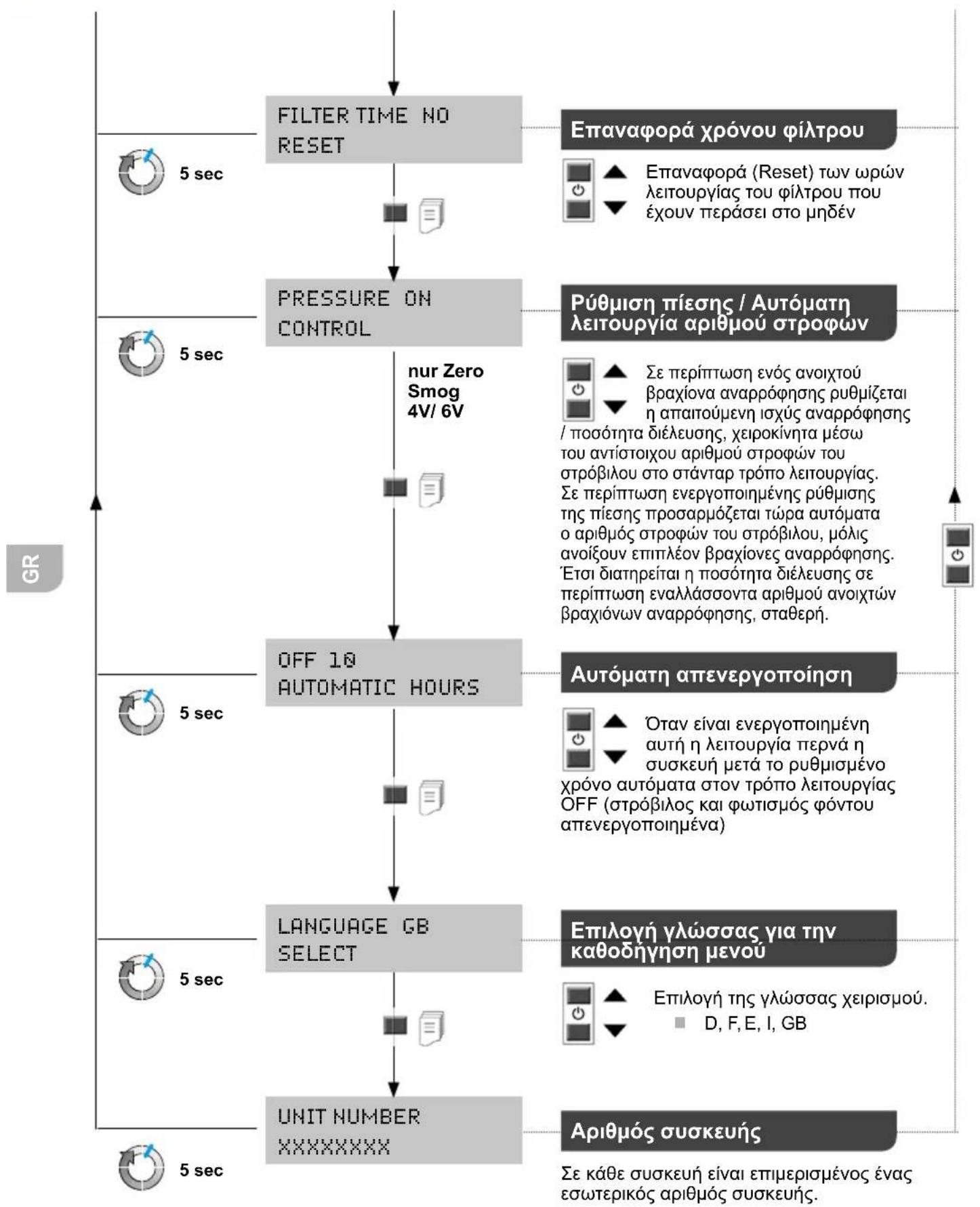


    H["Eπαναφορά χρόνου φίλτρου"] --> I["Επαναφορά (Reset) των ωρών λειτουργίας του φίλτρου που έχουν περάσει στο μηδέν"]
    I --> J["Ρύθμιση πίεσης / Αυτόματη λειτουργία αριθμού στροφων"]
    J --> K["Autóματη απενεργοποίηση"]
    K --> L["Επιλογή γλώσσας για την καθοδήγηση μενου"]
    L --> M["Αριθμός συσκευής"]

    N["5 sec"] --> O["5 sec"]
    O --> P["5 sec"]
    P --> Q["5 sec"]

Προειδοποιηση!

Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER.

Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας.

Υπόδειξη

Διάφορα συλλιπάσματα (υλικά καθαρισμού), συστατικά συλλιπασμάτων καθώς και διαφορετικά συστατικά σκόνης του αναρροφούμενου αέρα, μπορούν να μειώσουν αισθητά τη διάρκεια ζωής του φίλτρου. Κατά την αναρρόφηση των ατμών κόλλας πρέπει να χρησιμοποιείται ένα φίλτρο αερίου (χωρίς φίλτρο σωλατιδίων).

Στη λειτουργία του συστήματος φίλτρου σύμφωνα με τους κανονισμούς πρέπει το φίλτρο να αντικαθίσταται ως ακολούθως

■ το λιγότερο 1 φορά το χρόνο ή

μετά την ένδειξη ή
σε περίπτωση υπέρβασης της επιτρεπτής μέσης συγκέντρωσης στη θέση εργασίας ή
σύμφωνα με το σχέδιο συντήρησης

Μέσω μιας μέτρησης της διαφορικής πίεσης ανιχνεύεται ο βαθμός ρύπανσης του φίλτρου. Η ένδειξη φίλτρου δείχνει την τρέχουσα κατάσταση φίλτρου

Κόκκινη = Φίλτρο γεμάτο

Κίτρινη = Βαθμός ρύπανσης του φίλτρου > 80 %

Πράσινη = Βαθμός ρύπανσης του φίλτρου < 80 %.

Σε περίπτωση μεταχειρισμένου φίλτρου ηχεί ένα ηχητικό σήμα:

Ηχητικό σήμα κάθε ώρα μετά από 36 ώρες κάθε μισή ώρα μετά από 54 ώρες κάθε 10 λεπτά μετά από 72 ώρες συνεχώς.

Το φίλτρο σωματιδίων και το φίλτρο αερίου είναι εναρμονισμένα μεταξύ τους, έτσι ώστε να αντικαθιστούνται μαζί ως συμπαγές φίλτρο. Για την εξασφάλιση μιας άψογης λειτουργίας του φίλτρου, το συμπαγές φίλτρο πρέπει να αλλάξει μία φορά το χρόνο. Το φίλτρο λεπτής σκόνης (στρώμα φίλτρου), αποτελεί τη βαθμίδα προφίλτρου του συμπαγές φίλτρου και πρέπει για αυτό να αντικαθίσταται συχνότερα.Η αντικατάσταση του στρώματος προφίλτρου είναι επαρκής, όταν μετά την επαναλειτουργία της συσκευής δεν ανάβει πλέον η κόκκινη φωτοδίοδος (LED).

Μηνύματα και άρση σφαλμάτων

Μήνυμα/Σύμπτωμα Πιθανή	αιτία Μέτρα προς αντιμετώπτιση
Ελλιπής ισχύς αναρρόφησης	Σύστημα σωλήνων μη στεγανό	Στεγανοποιήστε το σύστημα σωλήνων
	Φίλτρο λερωμένο	Αλλαγή φίλτρου
	Αριθμός στρφών του στροβίλου πολύ μικρός	Αυξήστε τον ονομαστικό αριθμό στροφών
Δυνατοί θόρυβοι αναρρόφησης	Ταχύτητα αέρα μέσω βραχίονα αναρρόφησης πολύ μεγάλη	Μειώστε τον ονομαστικό αριθμό στροφών (μικρότερη ποσότητα αέρα)
To Zero Smog δεν ξεκινά	Θερμική απενεργοποίηση	Αφήστε το Zero Smog να κρυώσει. Μετά από 3 h ενεργοποιήστε το ζανά.
Η ένδειξη φίλτρου δε λειτουργεί	Ο εύκαμπτος σωλήνας υποπίεσης δεν τοποθετήθηκε σωστά, μετά την αλλαγή του φίλτρου	Ο εύκαμπτος σωλήνας στο φίλτρο δεν είναι σωστά τοποθετημένος
Φίλτρο σωματιδίων πολύ γρήγορα λερωμένο	Κανένα προφίλτρο τοποθετημένο	Τοποθετήστε το προφίλτρο F7 Τοποθετήστε το φίλτρο. Σε περίπτωση μεγάλης αναλογίας στερεών υλικών, χρησιμοποιήστε τον προδιαχωριστήρα
Το μέσο USB δεν αναγνωρίζεται	Μέσο USB τοποθετημένο για μεγάλο χρονικό διάστημα	Αφήστε το μέσο USB για το μέγ. δύο λεπτά τοποθετημένο. Απομακρύνετε το μέσο USB και απενεργοποιήστε και στη συνέχεια ενεργοποιήστε ξανά τη συσκευή.
Επαναφορά (Reset) συσκευής	Λάθος μέσο USB (> 100 mA)	Απομακρύνετε το μέσο USB!

Γνήσια Δήλωση πιστότητας

Συσκευή απορρόφησης του καπνού συγκόλλησης Zero Smog 4V

Zero Smog 6V

Zero Smog 20T

Δηλώνουμε, ότι τα χαρακτηρισμένα προϊόντα πληρούν τις διατάξεις των ακόλουθων οδηγιών: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG

Εφαρμοσμένα εναρμονισμένα πρότυπα:

EN 55 014-1: 2012-05

EN 60 335-1: 2012-10

EN 55 014-2: 2009-06

EN 60 335-2-45: 2012-08

EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04

EN 61 000-3-3: 2014-03

EN 50 581: 2013-02

Τεχνικός Διευθυντής Διευθύνων Σύμβουλος

Εξουσιοδοτημένος για την κατάρτιση του τεχνικού φακέλου.

Weller Tools GmbH

Διαβάστε τις οδηγίες χειρισμού!

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή τραβάτε πάντοτε το φις από την πρίζα του ρεύματος.

ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας

Σήμα CE

Απόσυρση

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα.

Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας.
