Zero Smog 6V - Emhætte Weller - Gratis brugsanvisning og manual
Find enhedens vejledning gratis Zero Smog 6V Weller i PDF-format.
| Produkttype | Emhætte til lodningsrøg |
| Mærke | Weller |
| Model | Zero Smog 6V |
| Mål (L x B x H) | 450 x 450 x 650 mm |
| Vægt | 40 kg |
| Forsyningsspænding | 230 V / 50 Hz eller 120 V / 60 Hz alt efter version |
| Optagen effekt | 460 VA |
| Sikringsbeskyttelse | T3,15 A |
| Maksimalt undertryk | 2 800 Pa |
| Maksimal luftgennemstrømning | 615 m³/h |
| Støjniveau | 51 dB(A) |
| Filtertype | Fint støvfilter F7 (trin 1) + Kompaktfilter H13 og aktivt kul/Chemisorb (trin 2/3) |
| Filterstatusindikator | Rød LED (fyldt), gul (>80%), grøn (<80%) |
| Grænseflader | RS232 og USB (til opdatering og effektivitetstest) |
| Funktioner | Automatisk trykregulering, programmerbar automatisk slukning, hastighedsjustering 30-100% |
| Omgivelsestemperatur ved brug | Lukket rum, stuetemperatur |
| Sikkerhed | Termisk beskyttelse, automatisk slukning efter overophedning, elektrisk sikkerhed |
| Vedligeholdelse | Udskiftning af kompaktfilter mindst 1 gang årligt, filterdug oftere efter indikator |
| Garanti | 12 måneder mod fabrikationsfejl |
| Tilsigtet anvendelse | Overfladesug til lodningsrøg (ikke egnet til direkte sug på loddekolbe) |
| Godkendelser | CE i overensstemmelse med direktiver 2004/108/EF, 2006/95/EF, 2011/65/EU (RoHS) |
| Medfølgende tilbehør | CD software til effektivitetstest, brugervejledning |
Ofte stillede spørgsmål - Zero Smog 6V Weller
Brugerspørgsmål om Zero Smog 6V Weller
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Emhætte i PDF-format gratis! Find din vejledning Zero Smog 6V - Weller og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Zero Smog 6V af mærket Weller.
BRUGSANVISNING Zero Smog 6V Weller
DK Oversættelse af den originale brugsanvisning
DK Ibrugtagning af apparatet
DK Ibrugtagning af apparatet

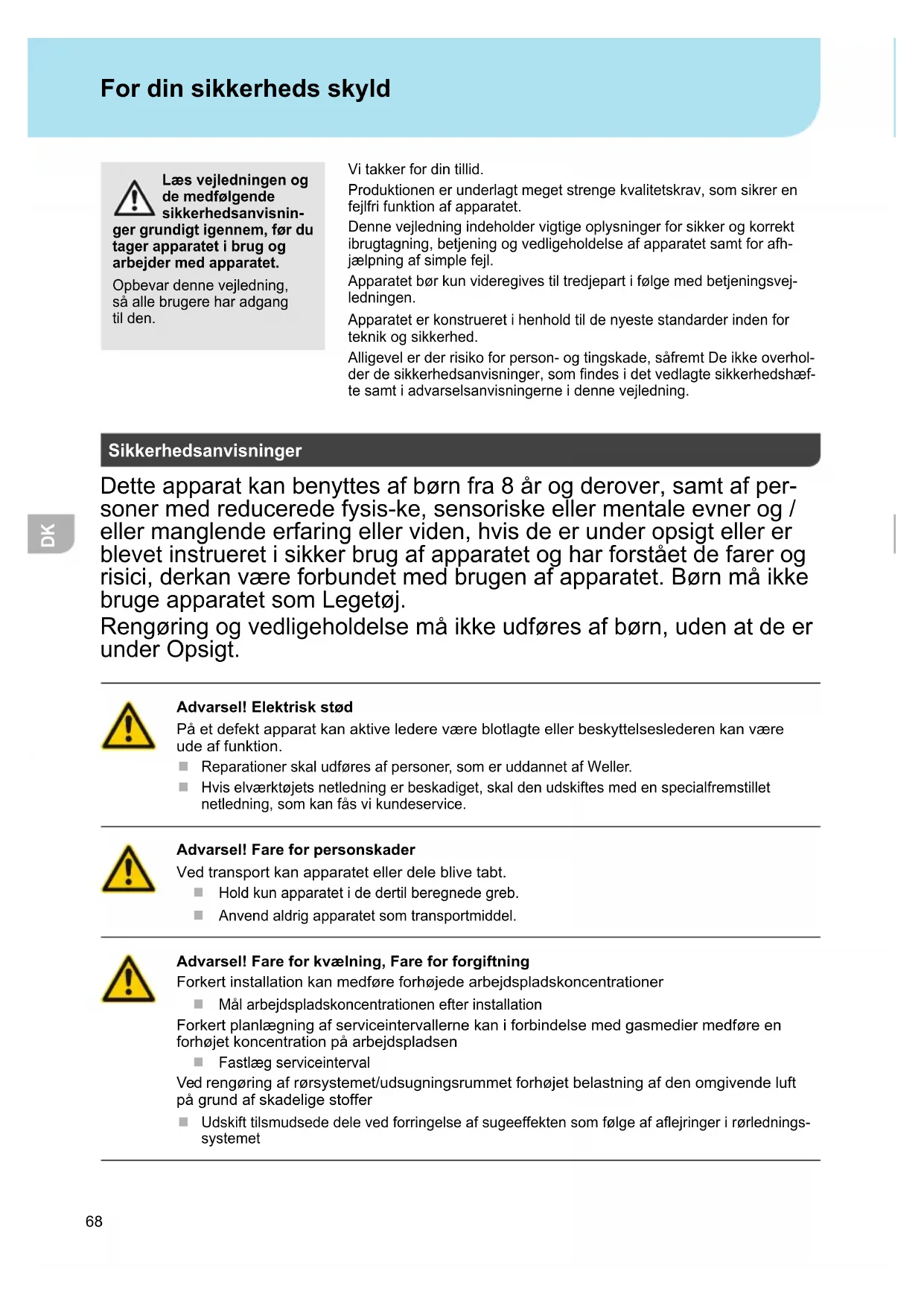

Säkerhetsanvisningar
Læs vejledningen og de medfølgende sikkerhedsanvisnin-
ger grundigt igennem, før du tager apparatet i brug og arbejder med apparatet.
Opbevar denne vejledning, så alle brugere har adgang til den.
Vi takker for din tillid.
Produktionen er underlagt meget strenge kvalitetskrav, som sikrer en fejlfri funktion af apparatet.
Denne vejledning indeholder vigtige oplysninger for sikker og korrekt ibrugtagning, betjening og vedligeholdelse af apparatet samt for afh- jælpning af simple fejl.
Apparatet bør kun videregives til tredjepart i følge med betjeningsvejledningen.
Apparatet er konstrueret i henhold til de nyeste standarder inden for teknik og sikkerhed.
Alligevel er der risiko for person- og tingskade, såfremt De ikke overholder de sikkerhedsanvisninger, som findes i det vedlagte sikkerhedshæfte samt i advarselsanvisningerne i denne vejledning.
Sikkerhedsanvisninger
Dette apparat kan benyttes af børn fra 8 år og derover, samt af personer med reducerede fysis-ke, sensoriske eller mentale evner og / eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, derkan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet som Legetøj.
Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under Opsigt.
Advarsel! Elektrisk stød
På et defekt apparat kan aktive ledere være blotlagte eller beskyttelseslederen kan være ude af funktion.
■ Reparationer skal udføres af personer, som er uddannet af Weller.
Hvis elværktøjets netledning er beskadiget, skal den udskiftes med en specialfremstillet netledning, som kan fås vi kundeservice.
Advarsel! Fare for personskader
Ved transport kan apparatet eller dele blive tabt.
- Hold kun apparatet i de dertil beregnede greb.
Anvend aldrig apparatet som transportmiddel.
Advarsel! Fare for kvælning, Fare for forgiftning
Forkert installation kan medføre forhøjede arbejdspladskoncentrationer
Mål arbejdspladskoncentrationen efter installation
Forkert planlægning af serviceintervallerne kan i forbindelse med gasmedier medføre en forhøjet koncentration på arbejdspladsen
Fastlæg serviceinterval
Ved rengøring af rørsystemet/udsugningsrummet forhøjet belastning af den omgivende luft på grund af skadelige stoffer
Udskift tilsmudsede dele ved forringelse af sugeeffekten som følge af aflejringer i rørlednings-systemet
Tiltænkt Formål
Anvendte direktiver
Weller loddedampsudsugeren Zero Smog overholder EU's overensstemmelseserklæring i henhold til de grundlæggende sikkerhedskrav i direktiverne 2004/108/EU, 2006/95/EU og 2011/65/EU (RoHS).
Producenten fraskriver sig ethvert ansvar for selvudførte forandringer på apparatet.
Dette filtersystem egner sig ti ludsugning og filtrering af partikler og gasser - afhængigt af det pågældende filtermedium.
Advarsel! Fare for kvælning, Fare for forgiftning
Ukorrekt brug kan medføre åndedrætsbesvær, kvælning, forgiftning eller kræft
Partikler og gasser, som ikke er kompatibelt med det anvendte filtermedium, må ikke udsuges.
Væsker og brændbare gasser må ikke udsuges
Anvend aldrig apparatet uden filter eller hvis filtret er fyldt op.
Anvend aldrig apparatet uden tildækning af ventilatoren
Dette apparat må kun anvendes ved stuetemperatur og indendørs.
Zero Smog 4V, Zero Smog 6V: Apparatet er udviklet til fladeudsugning og er ikke egnet til udsugning direkte ved loddekolben.
Zero Smog 20T: Apparatet er udviklet til brug som udsugning direkte ved loddekolben og er ikke egnet til fladeudsugning.
Bestemmelsesmæssig brug omfatter også, at
■ Man følger denne vejledning,
■ Man overholder al supplerende dokumentation,
Man overholder nationale arbejdsmiljøforskrifter gældende på anvendelsesstedet.
Effektivitetskontrol
I overensstemmelse med de generelle forskrifter fra arbejdstilsynet skal udsugningsanlæg kontrolleres regelmæssigt, mindst én gang om året, for tilstrækkelig funktion og effektivitet (TRGS 528 BGETF). På grundlag af effektivitetskontrollen kan du kontrollere den korrekte funktion af lodderøgsudsugningsanlæggene WFE 2S / WFE 4S og Zero Smog 4V / Zero Smog 6V / Zero Smog 20T. Anvend den medfølgende software-cd.
Brugergrupper
På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk.
| Arbejdstrin Brugergrupper | |
| Installation af komplekse rørsystemer ved tilslutning af flere sugearme | Fagpersonale med teknisk uddannelse |
| Udskiftning af elektriske af reservedele Elektriker | |
| Fastlæggelse af serviceintervaller Sikkerhedsrepræsentant | |
| BetjeningFilterskift | Lægmænd |
| Installation af komplekse rørsystemer ved tilslutning af flere sugearmeUdskiftning af elektriske af reservedele | Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand |
Tekniske Data
| Lodderøgsudsugningen | Zero Smog 4V Zero Smog 6V Zero Smog 20T | ||
| Dimensioner L x B x H 320 x 320 x 395 mm 450 x 450 x 650 mm | 450 x 450 x 695 mm | ||
| Vægt 19 kg 40 kg 45 kg | |||
| Netspænding T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | |
| Elektr. Ydelse 275 VA 460 VA | 530 VA | ||
| Sikring T1, 6A T3, 15A T3, 15A | |||
| Max. Vakuum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max. Ydelse 230 m3/h | 615 m3/h | 100 m3/h | |
| Støjniveau | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Forfilter Trin 1 | Finstøvfilter klasse F7 | ||
| KompaktfilterTrin 2; 3 | Partikelfilter H13 + Gasfilter (50% Aktivkul + 50 % Chemisorb) | ||
| RS232-port Ved hjælp af RS232-porten er det muligt at fjernbetjene og fjernovervåge samtlige anlægsfunktioner. | |||
| USB-port Via USB-porten er det muligt at indlæse firmwareopdateringer, udføre effektivitetstest og anvende en datalogfunktion.USB-mediet må maks. sidde to minutter i apparatet! Derefter deaktiveres USB-modulet automatisk. | |||
Garanti
Købers reklamationsret forældes et år efter, at varen er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).
Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.
Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificerede personer.
Forbehold for tekniske ændringer!
Mere information fås på www.weller-tools.com

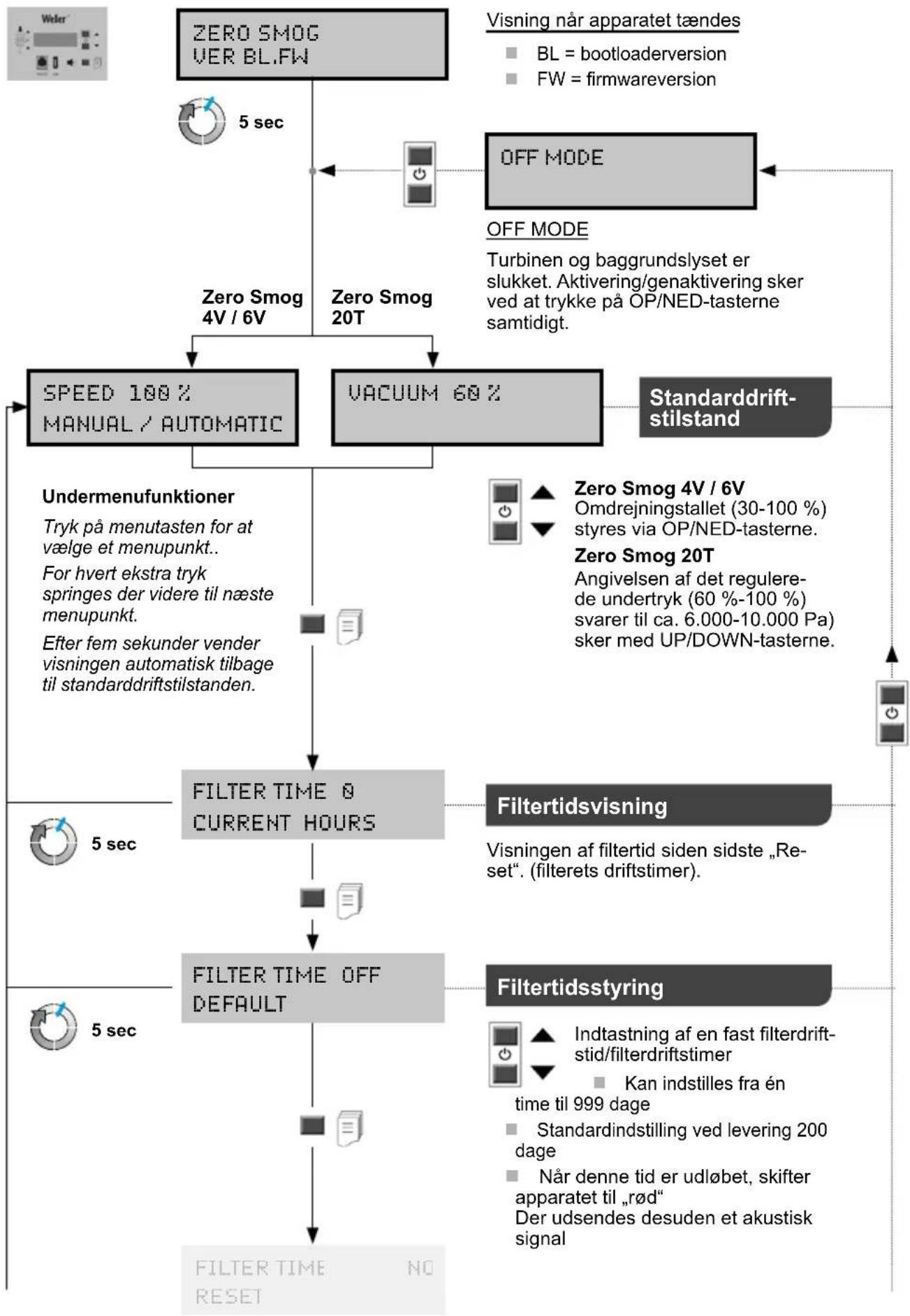

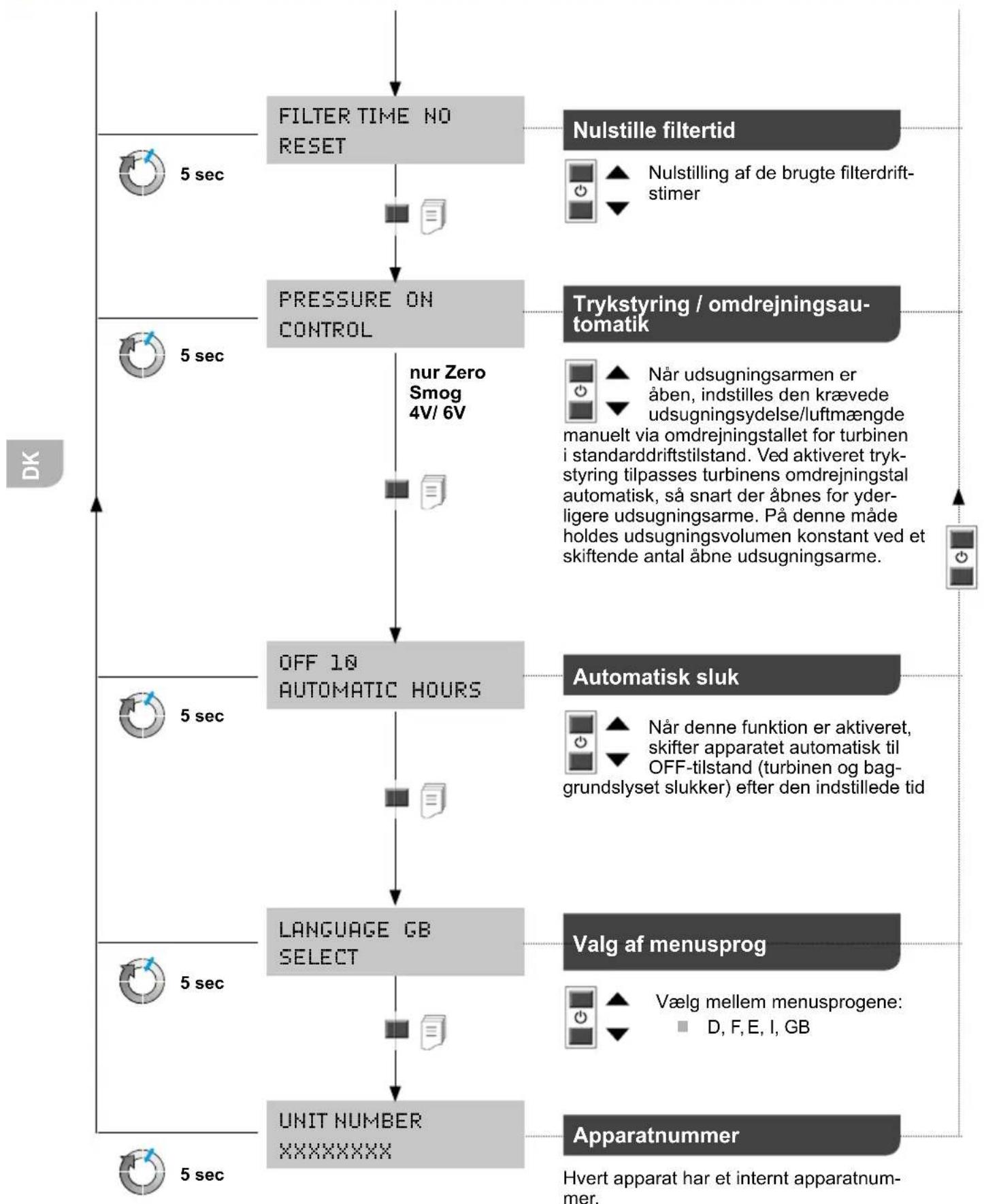

Menustruktur
Advarsel!
Træk stik ud af stikdåsen før alle arbejder på maskinen. Anvend kun originale reservedele.
Tilsmudsede filtre skal be- handles som specialaffald. Bortskaffelse af udskifte- de dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndte- ring i det pågældende land.
Bemærk
Forskellige flusmidler, flusmiddelandele såvel forskellige støvandele i den udsugede luft kan reducere levetiden for filteret væsentligt. Ved udsugning af limdampe skal der anvendes et gasfilter (uden partikelfilter).
Af hensyn til en korrekt funktion af filtersystem skal filteret udskiftes som følger
■ mindst 1 gang om året eller
■ efter meddelelse eller
■ ved overskridelse af den tilladte moderate arbejdspladskoncentration eller
■ ifølge serviceplan
Filterets tilsmudsningsgrad registreres ved hjælp af en differenstrykmåling. Filtervisningen viser den aktuelle filterstatus
Når filteret er brugt op, lyder et akustisk signal:
Signal hver time
efter 36 timer hver halve time
efter 54 timer hvert 10. minut
Partikelfilteret og gasfilteret er indbyrdes afstemt, således at det er muligt at udskifte dem samlet som kompaktfilter. For at sikre en fejlfri filterfunktion skal kompaktfiltret udskiftes én gang om året. Finstøvfilteret (filtermåtte) virker som forfilter til kompaktfilteret og skal derfor udskiftes oftere. Det er tilstrækkeligt at udskifte forfiltermåtten, hvis den røde LED slukker, når apparatet startes op igen.
Fejlmeldinger og fejlafhjælpning
| Melding/symptom Mulig årsag Mulig afhjælpning | ||
| Ingen udsugningevne | Rørsystem utæt | Rørsystem tætnes |
| Filter snavset | Filter udskiftes | |
| Turbineomdr.tal for lav | Forøg omdr.tal | |
| Høj udsugningslarm | Lufthastighed gennem udsugningsarm for stor | Normomdr. tal sænkes (mindre luftmængde) |
| Zero Smog starter ikke op | Termisk afbrydelse | Lad Zero Smog afkøle Efter ca. 3 t start igen |
| Filtervisning fungerer ikke | Undertryksslange efter filterskift ikke sat på | Sæt slange rigtig på filter igen |
| Partikelfilter snavset for hurtigt | Ingen forfilter indsat | Forfilter indsættes F7 filter indsættes Ved høj faststoffandel Indsæt forudledningsrør |
| USB-mediet kan ikke findes | USB-mediet har siddet i for længe | USB-mediet må maks. sidde i to minutter. Fjern USB-mediet og sluk/tænk for apparatet |
| Nulstilling af apparatet | Forkert USB-medie > 100 mA | Fjern USB-medie! |
Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Anvendte harmoniserede standarder:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Teknisk chef Direktør
Bemyndiger udarbejdelse af den tekniske dokumentation.
Weller Tools GmbH
Læs betjeningsvejledningen!
Før gennemførelse af arbejder på apparat skal stikket altid trækkes ud af stikkontakten.
ESD-korrekt design og ESD-korrekt arbejdsplads
CE-mærke
Bortskaffelse
Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt Iværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.
Tilsmudsede filtre skal behandles som specialaffald.
Bortskaffelse af udskiftede dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land.
