Produkttype	Emhætte til svejserøg
Mærke	Weller
Model	Zero Smog EL
Mål (L x B x H)	335 x 360 x 445 mm
Vægt	8,6 kg
Strømforsyning	230 V / 50 Hz
Effektforbrug	110 W
Maksimalt vakuum	2500 Pa
Maksimal luftstrøm	150 m³/h
Primært filter (forfilter)	M5 mediumfilter (opsamler 40-60% af fine støvpartikler > 1 µm)
Kompakt filter	H13 filter (99,95% af partikler op til 0,18 µm) + aktivt kulfilter
Filtermætningsindikator	Rød advarselslampe (blinkende = overskredet levetid, konstant = for lav sugeevne)
Automatisk sikkerhedsstop	Ja, efter 5 minutter hvis sugeevnen er for lav
Overensstemmelse	CE, UKCA, ESD-design
Godkendt anvendelse	Udsugning af svejserøg, limdampe (med passende filter)
Forbud	Må ikke suge væsker eller brændbare gasser, må ikke bruges uden filter
Udskiftningsfrekvens for kompakt filter	Mindst én gang om året, eller tidligere ved overskridelse af grænseværdier
Nulstilling af indikator	Hold ventilatorknappen nede og tænd for afbryderen indtil 3 sekunders blink
Rengøring og vedligeholdelse	Tag stikket ud før indgreb; udskift tilstoppede filtre som specialaffald
Garanti	12 måneder for fabrikationsfejl
Omgivelsestemperatur ved brug	Lukkede rum ved stuetemperatur

Ofte stillede spørgsmål - Zero Smog EL Weller

Hvordan installerer jeg Zero Smog EL?

Placer apparatet på en stabil overflade. Tilslut sugearme om nødvendigt. Slut strømkablet til en 230 V / 50 Hz stikkontakt. Sørg for, at filtrene er på plads før ibrugtagning. Se manualen for detaljerede instruktioner.

Hvordan udskifter jeg filteret?

Tag først stikket ud af apparatet. Åbn filterrummet. Fjern det brugte kompaktfilter og forfilteret. Indsæt det nye kompaktfilter (H13 + aktivt kul) og det nye M5 forfilter. Luk rummet. Nulstil indikatoren ved at holde ventilatorknappen nede og tænde for afbryderen indtil den røde lampe blinker i 3 sekunder.

Hvad gør jeg, hvis den røde advarselslampe blinker?

Den blinkende røde lampe angiver, at filterets anbefalede levetid er overskredet. Du skal planlægge udskiftning af filteret. Nulstil blinket med reset-funktionen på kontrolpanelet.

Hvad gør jeg, hvis den røde advarselslampe forbliver konstant tændt?

Den konstante røde lampe betyder, at sugeevnen er for lav. Afbryd enheden, kontrollér dyser og slanger, rengør dem om nødvendigt. Hvis lampen tænder igen ved næste start, skal filteret udskiftes. Apparatet stopper automatisk efter 5 minutter, hvis der ikke afhjælpes.

Hvordan nulstiller jeg filterudskiftningsindikatoren?

Hold ventilatorknappen nede, tænd derefter for hovedafbryderen. Slip knappen, når den røde advarselslampe blinker i 3 sekunder. Filtertiden nulstilles.

Hvilke filtertyper skal bruges til limdampe?

Til limdampe skal du bruge et bredbåndet gasfilter uden partikelfilter. Brug ikke et partikelfilter i dette tilfælde.

Kan apparatet bruges til at suge væsker?

Nej, sugning af væsker eller brændbare gasser er strengt forbudt. Apparatet er kun designet til udsugning af røg og gasser i luften.

Hvad er levetiden for kompaktfilteret?

Kompaktfilteret skal udskiftes mindst én gang om året. Udskift det også, hvis den gennemsnitlige tilladte koncentration på arbejdspladsen overskrides, eller i henhold til vedligeholdelsesplanen.

Hvordan vedligeholder jeg apparatet?

Tag altid stikket ud af apparatet før vedligeholdelse. Rengør dyser og slanger regelmæssigt. Udskift filtre i henhold til de anbefalede intervaller. Brugte filtre skal bortskaffes som specialaffald. Brug kun originale reservedele.

Hvad gør jeg ved manglende sugekraft?

Kontrollér først tætheden af rørsystemet. Inspectér derefter filteret: hvis det er tilsmudset, udskift det. Hvis problemet fortsætter, sørg for at M5 forfilteret er på plads. Ved højt indhold af faste stoffer, brug en forudskiller.

BRUGSANVISNING Zero Smog EL Weller

DK Oversættelse af den originale brugsanvisning

DK Ibrugtagning af apparatet

DK Filterindikatorens udsugningseffekt

Säkerhetsanvisningar

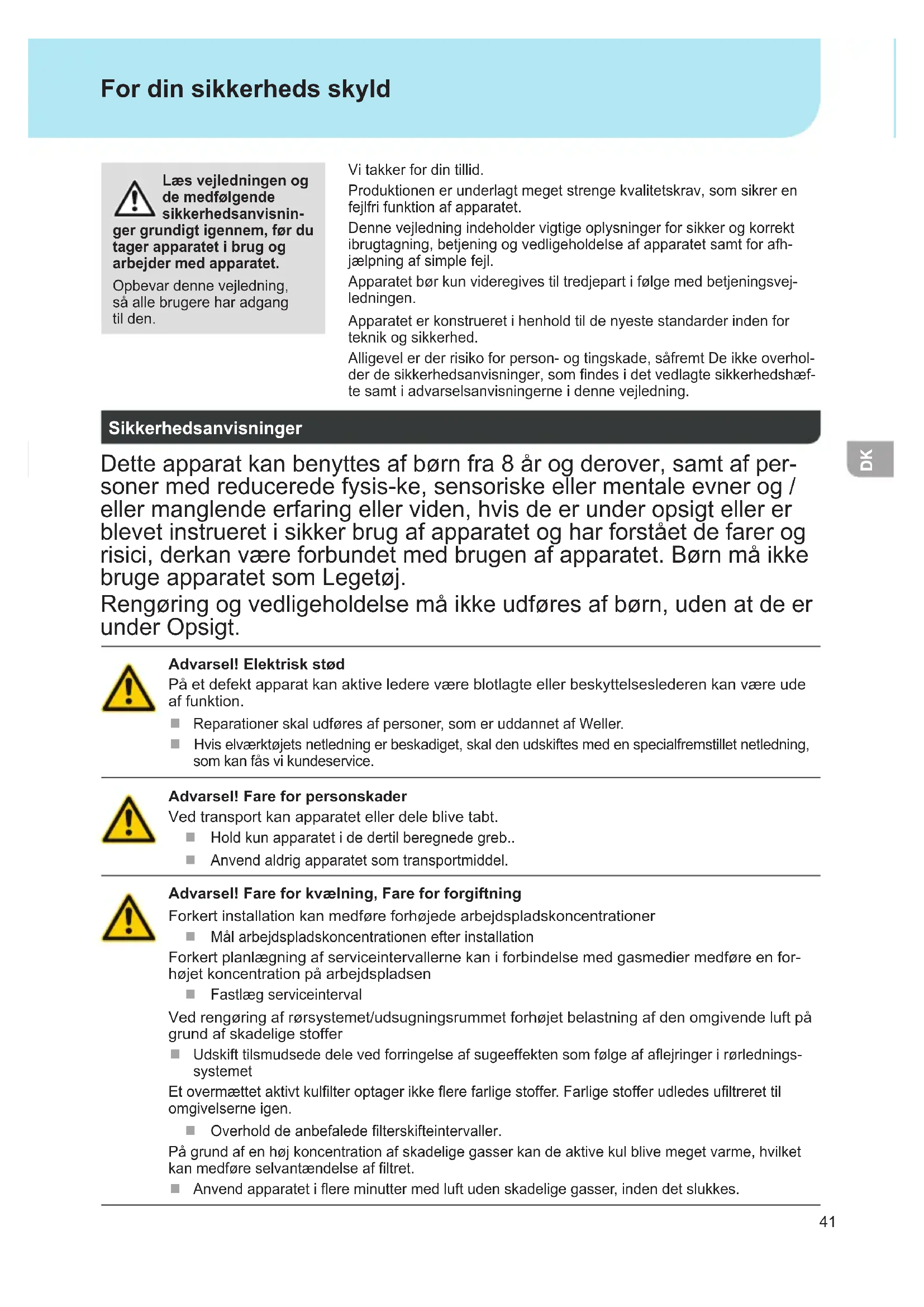

Læs vejledningen og de medfølgende sikkerhedsanvisnin-

ger grundigt igennem, før du tager apparatet i brug og arbejder med apparatet.

Opbevar denne vejledning, så alle brugere har adgang til den.

Vi takker for din tillid.

Produktionen er underlagt meget strenge kvalitetskrav, som sikrer en fejlfri funktion af apparatet.

Denne vejledning indeholder vigtige oplysninger for sikker og korrekt ibrugtagning, betjening og vedligeholdelse af apparatet samt for afh- jælpning af simple fejl.

Apparatet bør kun videregives til tredjepart i følge med betjeningsvejledningen.

Apparatet er konstrueret i henhold til de nyeste standarder inden for teknik og sikkerhed.

Alligevel er der risiko for person- og tingskade, såfremt De ikke overholder de sikkerhedsanvisninger, som findes i det vedlagte sikkerhedshæfte samt i advarselsanvisningerne i denne vejledning.

Sikkerhedsanvisninger

Dette apparat kan benyttes af børn fra 8 år og derover, samt af personer med reducerede fysis-ke, sensoriske eller mentale evner og / eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, derkan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet som Legetøj.

Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under Opsigt.

Advarsel! Elektrisk stød

På et defekt apparat kan aktive ledere være blotlagte eller beskyttelseslederen kan være ude af funktion.

■ Reparationer skal udføres af personer, som er uddannet af Weller.
Hvis elværktøjets netledning er beskadiget, skal den udskiftes med en specialfremstillet netledning, som kan fås vi kundeservice.

Advarsel! Fare for personskader

Ved transport kan apparatet eller dele blive tabt.

• Hold kun apparatet i de dertil beregnede greb..
  Anvend aldrig apparatet som transportmiddel.

Advarsel! Fare for kvælning, Fare for forgiftning

Forkert installation kan medføre forhøjede arbejdspladskoncentrationer

Mål arbejdspladskoncentrationen efter installation

Forkert planlægning af serviceintervallerne kan i forbindelse med gasmedier medføre en forhøjet koncentration på arbejdspladsen

Fastlæg serviceinterval

Ved rengøring af rørsystemet/udsugningsrummet forhøjet belastning af den omgivende luft på grund af skadelige stoffer

Udskift tilsmudsede dele ved forringelse af sugeeffekten som følge af aflejringer i rørlednings-systemet

Et overmættet aktivt kulfilter optager ikke flere farlige stoffer. Farlige stoffer udledes ufiltreret til omgivelserne igen.

■ Overhold de anbefalede filterskifteintervaller.

På grund af en høj koncentration af skadelige gasser kan de aktive kul blive meget varme, hvilket kan medføre selvantændelse af filtret.

Anvend apparatet i flere minutter med luft uden skadelige gasser, inden det slukkes.

Tiltænkt Formål

Dette filtersystem egner sig ti ludsugning og filtrering af partikler og gasser - afhængigt af det pågældende filtermedium.

Advarsel! Fare for kvælning, Fare for forgiftning

Ukorrekt brug kan medføre åndedrætsbesvær, kvælning, forgiftning eller kræft

Partikler og gasser, som ikke er kompatibelt med det anvendte filtermedium, må ikke udsuges.
Væsker og brændbare gasser må ikke udsuges
Anvend aldrig apparatet uden filter eller hvis filtret er fyldt op.
Anvend aldrig apparatet uden tildækning af ventilatoren

Dette apparat må kun anvendes ved stuetemperatur og indendørs.

Apparatet er udviklet til fladeudsugning og er ikke egnet til udsugning direkte ved loddekolben.

Bestemmelsesmæssig brug omfatter også, at

■ Man følger denne vejledning,
■ Man overholder al supplerende dokumentation,

Man overholder nationale arbejdsmiljøforskrifter gældende på anvendelsesstedet.

Lodning eller svejsning af laktråd
Ved lodning og svejsning med laktråd skal standardforfiltrene, mediumfilter M5, anvendes.
Udsugning af limdampe
Anvend et bredbåndsgasfilter (uden svævestoffilter) ved udsugning af limdampe.

Producenten fraskriver sig ethvert ansvar for selvudførte forandringer på apparatet.

Brugergrupper

På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk.

Arbejdstrin Brugergrupper
Installation af komplekse rørsystemer ved tilslutning af flere sugearme	Fagpersonale med teknisk uddannelse
Udskiftning af elektriske af reservedele Elektriker
Fastlæggelse af serviceintervaller Sikkerhedsrepræsentant
BetjeningFilterskift	Lægmænd
Installation af komplekse rørsystemer ved tilslutning af flere sugearmeUdskiftning af elektriske af reservedele	Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand

Garanti

Købers reklamationsret forældes et år efter, at varen er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).

Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.

Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificerede personer.

Forbehold for tekniske ændringer!

Mere information fås på www.weller-tools.com

Træk stik ud af stikdåsen før alle arbejder på maskinen. Anvend kun originale reservedele.

Tilsmudsede filtre skal be- handles som specialaffald. Bortskaffelse af udskifte- de dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndte- ring i det pågældende land.

Bemærk

Forskellige flusmidler, flusmiddelandele såvel forskellige støvandele i den udsugede luft kan reducere levetiden for filteret væsentligt. Ved udsugning af klæbemiddeldampe skal et bredbåndsgasfilter uden svævepartikelfilter

Af hensyn til en korrekt funktion af filtersystemet skal kompaktfiltret udskiftes som følger

■ mindst 1 gang om året eller
■ ved overskridelse af den tilladte moderate arbejdspladskoncentration eller
■ ifølge serviceplan

Svævepartikelfilteret og bredbåndsgasfilteret er indbyrdes afstemt, således at det er muligt at udskifte dem samlet som kompaktfilter. For at sikre en fejlfri filterfunktion skal kompaktfiltret udskiftes én gang om året. Finstøvfilteret (filtermåtte) virker som forfilter til kompaktfilteret og skal derfor udskiftes oftere.

Senest ved hver tiende udskiftning af finstøvfiltret anbefales det på det kraftigste at udskifte kompaktfiltret.

Den røde advarselslampe blinker:

Filtrets anbefalede levetid er udløbet. Angiver, at filtret skal skiftes. Nulstil den blinkende advarselslampe med resetfunktionen på betjeningspanelet, og planlæg at foretage et filterskift.

Sugeeffekten for lav. Sluk filterenheden. Kontrollér dyser og rør, og rengør om nødvendigt. Hvis den røde advarselslampe tændes igen ved næste start, skal filtret udskiftes.

Hvis der ikke træffes nogen foranstaltninger, frakobles filterenheden efter fem minutter for at forhindre en overophedning.

Ved skift af hovedfiltret nulstilles filtertiden på følgende måde:.

Hold ventilatorknappen nede, og tryk samtidig på kontakten, indtil den røde advarselslampe blinker i 3 sekunder.

Fejlmeldinger og fejlafhjælpning

Melding/symptom Mulig årsag Mulig afhjælpning
Ingen udsugningevne	Rørsystem utæt	Rørsystem tætnes
	Filter snavset	Filter udskiftes
Zero Smog starter ikke op	Termisk afbrydelse	Lad Zero Smog afkøle Efter ca. 3 t start igen
Svævestoffilter for hurtig tilsmudset	Ingen forfilter indsat	Forfilter indsættes M5 filter indsættes Ved høj faststoffandel Indsæt forudledningsrør

Tekniske Data

Lodderøgsudssugningen Zero Smog EL
Dimensioner L x B x H (mm)	335 x 360 x 445
Dimensioner L x B x H (inch)	13.19 x 14.17 x 17.52
Vægt ca. (kg) 8,6
Netspænding (V/Hz) FT91010699:	230 / 50Zero Smog EL120 / 60
Effektoptagelse (W/V) 110/230	110/120
Max. Vakuum (Pa/V) 2.500/230	2.100/120
Max. Ydelse (m3/h)	150
Forfilter	Mediumfilter M5 optager 40-60 % finstøv > 1 mm.
Kompaktfilter	Svævestøvfilter Klasse H13 (99,95 % Partikel til ca. 0,18 μm)kombineret med et aktivt kulfilter

Symboler

Bemærk!

Læs betjeningsvejledningen!

Før gennemførelse af arbejder på apparat skal stikket altid trækkes ud af stikkontakten.

ESD-korrekt design og ESD-korrekt arbejdsplads

CE-mærke

Britisk konformitetsmærke

Bortskaffelse

Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt Iværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Tilsmudsede filtre skal behandles som specialaffald.

Bortskaffelse af udskiftede dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land.

Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver:

Bemyndiger udarbejdelse af den tekniske dokumentation.
