Toote tüüp	Keevitusaurude tõmbeõhupuhasti
Bränd	Weller
Mudel	Zero Smog EL
Mõõtmed (P x L x K)	335 x 360 x 445 mm
Kaal	8,6 kg
Elektrivarustus	230 V / 50 Hz
Võimsustarve	110 W
Maksimaalne vaakum	2500 Pa
Maksimaalne õhuvool	150 m³/h
Esmane filter (eelfilter)	Keskmine filter M5 (püüab 40-60% peentolmust > 1 µm)
Kompaktfilter	Filter H13 (99,95% osakestest kuni 0,18 µm) + aktiivsöefilter
Filtri küllastumise indikaator	Punane hoiatuslamp (vilkuv = ületatud aeg, pidev = imemisvõimsus liiga väike)
Automaatne ohutusseiskamine	Jah, 5 minuti pärast kui imemisvõimsus on liiga väike
Vastavus	CE, UKCA, ESD disain
Lubatud kasutamine	Keevitusaurude, liimivaurude (sobiva filtriga) imemine
Keelud	Mitte imeda vedelikke ega põlevgaase, mitte kasutada ilma filtrita
Kompaktfiltri vahetamise sagedus	Vähemalt kord aastas või varem, kui piirkontsentratsioonid on ületatud
Indikaatori lähtestamine	Hoida ventilaatorinuppu all ja lülitada sisse lüliti kuni 3-sekundiline vilkumine
Puhastamine ja hooldus	Enne mis tahes sekkumist lahutada vooluvõrgust; ummistunud filtrid asendada ja käsitleda erijäätmetena
Garantii	12 kuud tootmisvigade korral
Kasutamise ümbritsev temperatuur	Siseruumid toatemperatuuril

Korduma kippuvad küsimused - Zero Smog EL Weller

Kuidas paigaldada Zero Smog EL?

Asetage seade stabiilsele pinnale. Ühendage vajadusel imemisvarred. Ühendage toitekaabel 230 V / 50 Hz seinakontakti. Enne kasutuselevõttu veenduge, et filtrid on paigaldatud. Üksikasjalike juhiste saamiseks vaadake juhendit.

Kuidas filtrit vahetada?

Esmalt ühendage seade vooluvõrgust. Avage filtriruum. Eemaldage kasutatud kompaktfilter ja eelfilter. Sisestage uus kompaktfilter (H13 + aktiivsüsi) ja uus M5 eelfilter. Sulgege ruum. Lähtestage indikaator, hoides ventilaatorinuppu all ja lülitades sisse lüliti, kuni punane tuli vilgub 3 sekundit.

Mida teha, kui punane hoiatuslamp vilgub?

Vilkuv punane tuli näitab, et soovitatud filtri eluiga on ületatud. Peate plaanima filtri vahetust. Lähtestage vilkumine juhtpaneeli lähtestusfunktsiooni abil.

Mida teha, kui punane hoiatuslamp põleb pidevalt?

Pidev punane tuli tähendab, et imemisvõimsus on liiga väike. Ühendage seade lahti, kontrollige otsikuid ja voolikuid, puhastage neid vajadusel. Kui tuli süttib uuesti järgmisel sisselülitamisel, vahetage filter. Kui meedet ei võeta, lülitub seade 5 minuti pärast automaatselt välja.

Kuidas lähtestada filtri vahetuse indikaatorit?

Hoidke ventilaatorinuppu all, seejärel lülitage sisse pealüliti. Vabastage nupp, kui punane hoiatuslamp vilgub 3 sekundit. Filtreerimisaeg lähtestatakse.

Milliseid filtreid kasutada liimi aurude jaoks?

Liimi aurude jaoks kasutage lairibaga gaasifiltrit ilma hõljumite filtrita. Sel juhul ärge kasutage hõljumite filtrit.

Kas seadet saab kasutada vedelike imemiseks?

Ei, vedelike või põlevgaaside imemine on rangelt keelatud. Seade on ette nähtud ainult õhus olevate aurude ja gaaside imemiseks.

Mis on kompaktfiltri eluiga?

Kompaktfilter tuleb välja vahetada vähemalt kord aastas. Vahetage see ka siis, kui lubatud keskmine kontsentratsioon töökohal on ületatud või vastavalt hooldusplaanile.

Kuidas seadet hooldada?

Enne hooldust lahutage seade alati vooluvõrgust. Puhastage otsikuid ja voolikuid regulaarselt. Vahetage filtreid soovitatud ajavahemike järel. Kasutatud filtrid tuleb kõrvaldada erijäätmetena. Kasutage ainult originaalvaruosi.

Mida teha, kui imemisvõimsus on ebapiisav?

Kontrollige esmalt torustiku tihedust. Seejärel kontrollige filtrit: kui see on ummistunud, vahetage see välja. Kui probleem püsib, veenduge, et M5 eelfilter on paigas. Suure tahkete ainete sisalduse korral kasutage eelseparaatorit.

KASUTUSJUHEND Zero Smog EL Weller

EE Algupärase kasutusjuhendi tõlge

LV Instrukciju tulkojumam no oriğinālvalodas

EE Seadme kasutuselevõtt

EE Filtrinäidik - tööaeg

EE Filtrinäidik - imivõimsus

EE Filtri vahetamine

LV Filtra nomaina

LT Filtrų keitimas

BG Смяна на филтъра

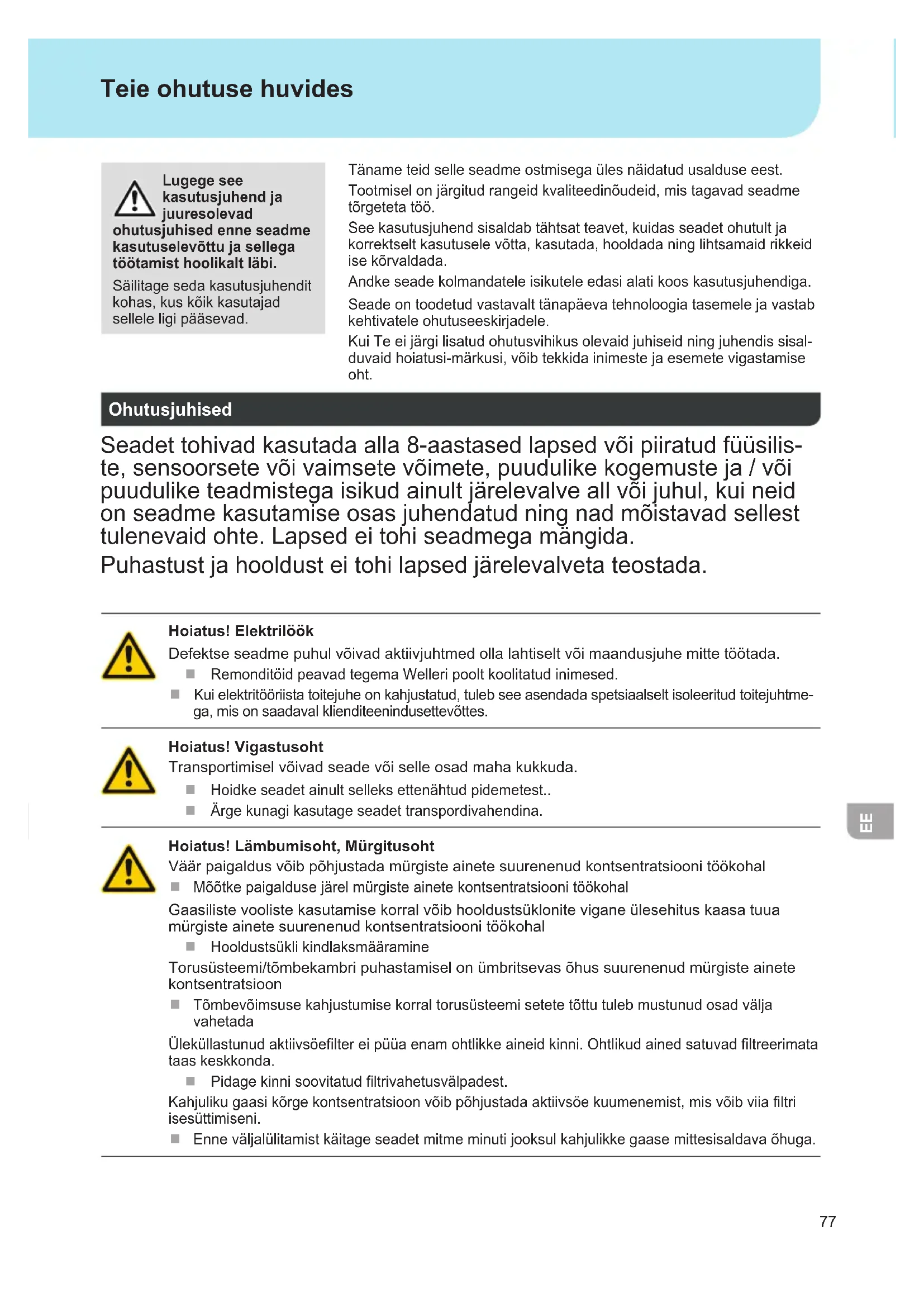

Lugege see kasutusjuhend ja juuresolevad

ohutusjuhised enne seadme kasutuselevõttu ja sellega töötamist hoolikalt läbi.

Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.

Täname teid selle seadme ostmisega üles näidatud usalduse eest.

Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadme tõrgeteta töö.

See kasutusjuhend sisaldab tähtsat teavet, kuidas seadet ohutult ja korrektselt kasutusele võtta, kasutada, hooldada ning lihtsamaid rikkeid ise kõrvaldada.

Andke seade kolmandatele isikutele edasi alati koos kasutusjuhendiga.

Seade on toodetud vastavalt tänapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.

Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, vöib tekkida inimeste ja esemete vigastamise oht.

Ohutusjuhised

Seadet tohivad kasutada alla 8-aastased lapsed või piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja / või puudulike teadmistega isikud ainult järelevalve all või juhul, kui neid on seadme kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida.

Puhastust ja hooldust ei tohi lapsed järelevalveta teostada.

Hoiatus! Elektrilöök

Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.

■ Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.

Hoiatus! Vigastusoht

Transportimisel võivad seade või selle osad maha kukkuda.

Hoidke seadet ainult selleks ettenähtud pidemetest..
- Ärge kunagi kasutage seadet transpordivahendina.

Väär paigaldus vöib pöhjustada mürgiste ainete suurenenud kontsentratsiooni töökohal

Mõõtke paigalduse järel mürgiste ainete kontsentratsiooni töökohal

Gaasiliste vooliste kasutamise korral võib hooldustsüklonite vigane ülesehitus kaasa tuua mürgiste ainete suurenenud kontsentratsiooni töökohal

■ Hooldustsükli kindlaksmääramine

Torusüsteemi/tõmbekambri puhastamisel on ümbritsevas õhus suurenenud mürgiste ainete kontsentratsioon

Tõmbevõimsuse kahjustumise korral torusüsteemi setete tõttu tuleb mustunud osad välja vahetada

Üleküllastunud aktiivsöefilter ei püüa enam ohtlikke aineid kinni. Ohtlikud ained satuvad filtreerimata taas keskkonda.

Pidage kinni soovitatud filtrivahetusvälpadest.

Kahjuliku gaasi kõrge kontsentratsioon võib põhjustada aktiivsõe kuumenemist, mis võib viia filtri isesüttimiseni.

Enne väljalülitamist käitage seadet mitme minuti jooksul kahjulikke gaase mittesisaldava õhuga.

Kasutusotstarbele vastav käitamine

See filtrisüsteem on ette nähtud osakeste ja gaaside filtreerimiseks – söltuvalt parajasti kasutatavast filtreeri-misvahendist.

Nõuetele mittevastav kasutus võib kaasa tuua hingamiskahjustused, lämbumise, mürgituse või vähi

Osakesi ja gaase, mis ei vasta rakendatud filtreerimisvahendile, ei tohi filtreerida.

Samuti ei tohi filtreerida vedelikke ja põlevaid gaase
- Ärge kunagi kasutage seadet ilma filtrita või täis filtriga.
- Ärge kunagi kasutage seadet ilma ventilaatori katteta

Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides.

Seade sobib äratömbamiseks pindadelt ega ole kohane suitsu äratömbamiseks otse jootekolvilt.

Sihtotstarbelise kasutuse alla kuulub ka:

Te järgite seda juhendit ja
kõiki teisi kaasnevaid dokumente,
peate kinni köigist riiklikest eeskirjadest önnetuste ennetamiseks
Emailtraatide jootmine või keevitamine
Kasutage emailitud traatide jootmisel ja keevitamisel standardseid eelfiltreid - keskmised filtrid M5.
Liimiaurude äraimemine
■ Kasutage liimiaurude äraimemisel lairiba-gaasifiltrit (ilma heljumifiltrita).

Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei võta.

Kasutajarühmad

Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.

Töösamm Kasutajarühmad
Komplekssete torusüsteemide paigaldamine mitme tömbelaba ühendamise korral	Tehnilise väljaõppega spetsialistid
Elektriliste varuosade paigaldamine Elektrikud
Hooldusvälpade määramine Ohutustehnikud
Käsitsemine Filtri vahetamine	Tavainimesed
Komplekssete torusüsteemide paigaldamine mitme tömbelaba ühendamise korral Elektriliste varuosade paigaldamine	Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.

Tootjapoolsed tehnilised muudatused on võimalikud!

Lisainfot leiate veebilehel www.weller-tools.com

Hooldamine ja teenindamine

Hoiatus!

Enne köiki töid seadme kallal tömmake pistik pistikupesast välja.

Kasutage ainult WELLERi originaalvaruosi.

Mustunud filtreid tuleb käi-delda eriprügina.

Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.

Juhis

Eri räbustid, räbusti osad ja äratõmmatavas õhus sisalduvad tolmuosakesed võivad filtri tööiga tunduvalt vähendada. Kleepuva suitsu äratõmbamiseks tuleb ka- sutada lairiba-gaasifiltrit (ilma höljumfiltrita).

Et filtrisüsteem töötaks nõuetekohaselt, tuleb kompaktfiltrit järgmisel viisil vahetada

vähemalt kord aastas või
- lubatud keskmise mürgiste ainete kontsentratsiooni ületamise puhul töökohal või
■ vastavalt hooldusplaanile

Höljumifilter ja lairiba-gaasifilter on omavahel ühendatud ja vahetatakse koos kompaktfiltrina. Filtri törgeteta töö tagamiseks tuleb kompaktfilter kord aastas välja vahetada. Peentolmufilter (filtrimatt), on kompaktfilträ eelaste ja seda tuleb seetõttu sagedamini vahetada.

Hiljemalt peentolmufiltri iga kümnenda vahetamise järel soovitame tingimata ka kompaktfiltri välja vahetada.

Filtri soovitatav tööiga on läbi. Käsib vahetada filtri. Peatage vilkumine kasutajaliidesel oleva lähtestusfunktsiooniga ning kavandage filtrivahetus.

Punane hoiatustuli põleb pidevalt:

Imivõimsus liiga väike. Lülitage filtrisõlm välja. Kontrollige düüse ja torusid ning vajadusel puhastage need. Kui järgmisel sisselülitamisel süttib punane hoiatustuli taas, tuleb filter vahetada.

Kui meetmeid ei võeta, lülitub filtrisõlm ülekuumenemise vältimiseks viie minuti pärast ise välja.

Peafiltri vahetamisel lähtestatakse filtri aeg järgmiselt:.

Hoidke õhutusnuppu all ja lülitage samal ajal lüliti sisse, kuni punane hoiatustuli vilgub 3 s.

Veateated ja vigade kõrvaldamine

Teade/Sümptom Võimalik põhjus Abimeetmed
Äratõmme puudub	Torusüsteem on ebatihe	Tihendage torustik
	Filter on mustunud	Filtri vahetamine
Zero Smog ei käivitu	Termiliselt välja lülitunud	Laske Zero Smog maha jahtuda ja lülitage pärast ca 3 tunni möödumist uuesti sisse
Hõljuvate osakeste filter mustub liiga kiiresti	Eelfilter pole paigaldatud	Paigaldage eelfilter. Kasutage M5 filtrit. Kui tahkete osakeste sisaldus on liiga suur, siis tuleb kasutada eelsõela

Tehnilised Andmed

Jootegaaside äratõmbesüsteem Zero Smog EL
Mõõtmed P x L x K (mm) 335 x 360 x 445
Mõõtmed P x L x K (inch) 13.19 x 14.17 x	17.52
Kaal Ca (kg) 8,6
Võrgupinge (V/Hz) FT91010699:	230 / 50Zero Smog EL120 / 60
Võimsustarve Võimsustarve (W/V) 110/230	110/120
Max vaakum (Pa/V) 2.500/230	2.100/120
Max väljund (m3/h)	150
Eelfilter	Keskmine filter M5, kogub 40–60% peentolmu (> 1 mm).
Kompaktfilter	Lenduvate osakeste filtri klass H13 (99,95% kuni u 0,18 μm osakeste eraldamist)kombineeritud aktiivsõefiltriga

Sümbol

Tähelepanu!

Lugege kasutusjuhendit!

Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.

ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht

CE-märgis

Ühendkuningriigi vastavusmärk

Jäätmekäitlus

Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.

Mustunud filtreid tuleb käidelda eriprügina. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.

EE ELi vastavusdeklaratsioon

Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:

Volitatud koostama tehnilisi andmeid.
