| Tipo de produto | Exaustor para fumos de soldagem |
| Marca | Weller |
| Modelo | Zero Smog EL |
| Dimensões (C x L x A) | 335 x 360 x 445 mm |
| Peso | 8,6 kg |
| Alimentação elétrica | 230 V / 50 Hz |
| Potência absorvida | 110 W |
| Vácuo máximo | 2500 Pa |
| Fluxo de ar máximo | 150 m³/h |
| Filtro primário (pré-filtro) | Filtro médio M5 (captura 40-60% das poeiras finas > 1 µm) |
| Filtro compacto | Filtro H13 (99,95% das partículas até 0,18 µm) + filtro de carvão ativado |
| Indicador de saturação do filtro | Lâmpada de aviso vermelha (piscando = tempo excedido, fixa = capacidade de aspiração muito baixa) |
| Parada de segurança automática | Sim, após 5 minutos se a capacidade de aspiração estiver muito baixa |
| Conformidade | CE, UKCA, design ESD |
| Uso autorizado | Aspiração de fumos de soldagem, vapores de cola (com filtro adequado) |
| Proibições | Não aspirar líquidos ou gases combustíveis, não usar sem filtro |
| Frequência de substituição do filtro compacto | Pelo menos 1 vez por ano, ou antes se ultrapassar as concentrações limite |
| Reinicialização do indicador | Manter o botão do ventilador pressionado e ativar o interruptor até piscar por 3 segundos |
| Limpeza e manutenção | Desconectar antes de qualquer intervenção; substituir filtros obstruídos como resíduos especiais |
| Garantia | 12 meses para defeitos de fabricação |
| Temperatura ambiente de uso | Salas fechadas à temperatura ambiente |
Perguntas frequentes - Zero Smog EL Weller
Perguntas dos utilizadores sobre Zero Smog EL Weller
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual Zero Smog EL - Weller e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Zero Smog EL da marca Weller.
MANUAL DE UTILIZADOR Zero Smog EL Weller
PT Tradução do manual original
PT Colocação do aparelho em serviço
PT Indicação de filtro Tempo de serviço
PT Indicação de filtro Capacidade de aspiração

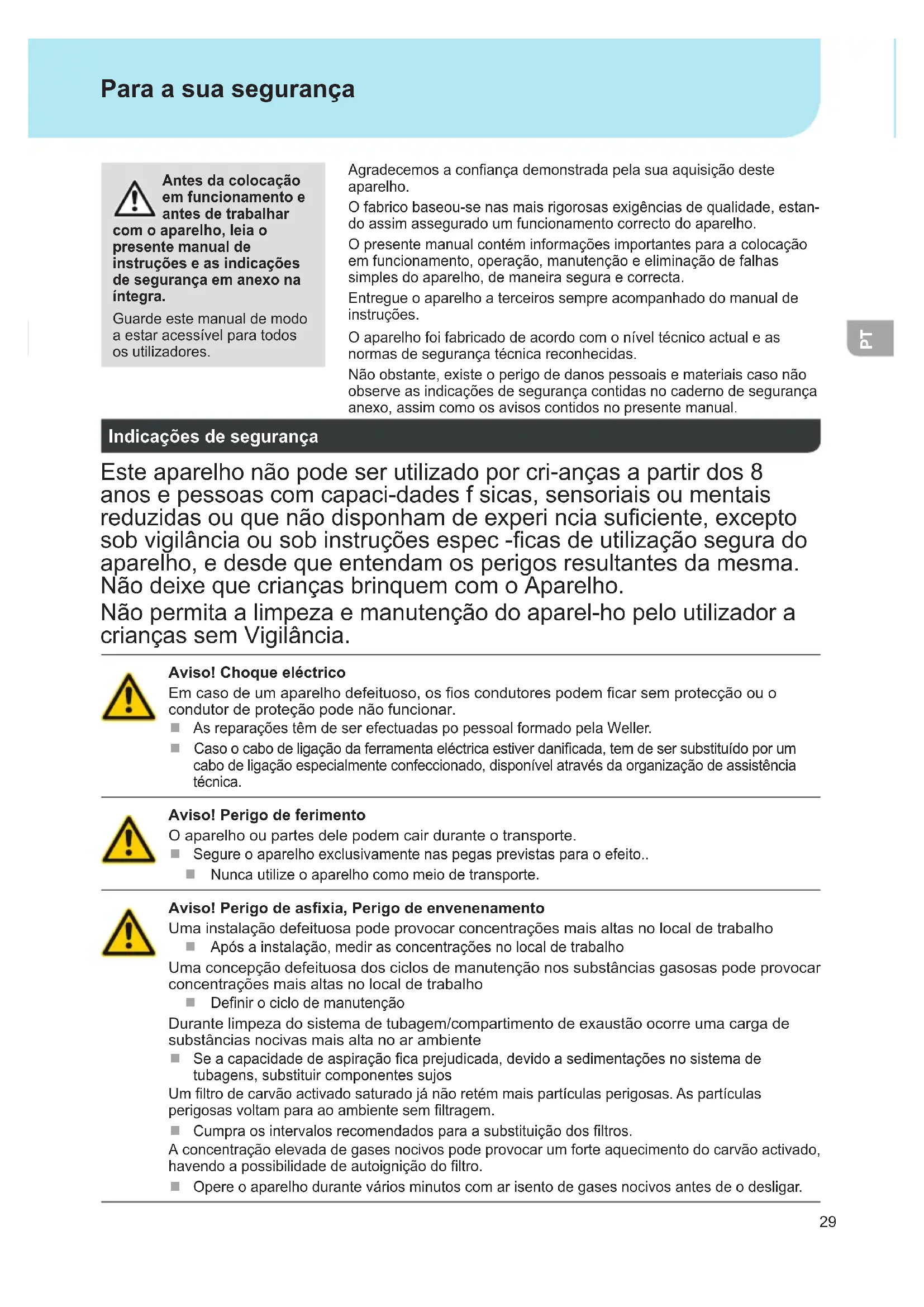

Antes da colocação em funcionamento e antes de trabalhar
com o aparelho, leia o presente manual de instruções e as indicações de segurança em anexo na íntegra.
Guarde este manual de modo a estar acessível para todos os utilizadores.
Agradecemos a confiança demonstrada pela sua aquisição deste aparelho.
O fabrico baseou-se nas mais rigorosas exigências de qualidade, estando assim assegurado um funcionamento correcto do aparelho.
O presente manual contém informações importantes para a colocação em funcionamento, operação, manutenção e eliminação de falhas simples do aparelho, de maneira segura e correcta.
Entregue o aparelho a terceiros sempre acompanhado do manual de instruções.
O aparelho foi fabricado de acordo com o nível técnico actual e as normas de segurança técnica reconhecidas.
Não obstante, existe o perigo de danos pessoais e materiais caso não observe as indicações de segurança contidas no caderno de segurança anexo, assim como os avisos contidos no presente manual.
Indicações de segurança
Este aparelho não pode ser utilizado por cri-anças a partir dos 8 anos e pessoas com capaci-dades f sicas, sensoriais ou mentais reduzidas ou que não disponham de experência suficiente, excepto sob vigilância ou sob instruções espec -ficas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma. Não deixe que crianças brinquem com o Aparelho.
Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem Vigilância.
Em caso de um aparelho defeituoso, os fios condutores podem ficar sem protecção ou o condutor de proteção pode não funcionar.
As reparações têm de ser efectuadas po pessoal formado pela Weller.
- Caso o cabo de ligação da ferramenta eléctrica estiver danificada, tem de ser substituído por um cabo de ligação especialmente confeccionado, disponível através da organização de assistência técnica.
Aviso! Perigo de ferimento
O aparelho ou partes dele podem cair durante o transporte.
- Segure o aparelho exclusivamente nas pegas previstas para o efeito..
Nunca utilize o aparelho como meio de transporte.
Aviso! Perigo de asfixia, Perigo de envenenamento
Uma instalação defeituosa pode provocar concentrações mais altas no local de trabalho
■ Após a instalação, medir as concentrações no local de trabalho
Uma concepção defeituosa dos ciclos de manutenção nos substâncias gasosas pode provocar concentrações mais altas no local de trabalho
■ Definir o ciclo de manutenção
Durante limpeza do sistema de tubagem/compartimento de exaustão ocorre uma carga de substâncias nocivas mais alta no ar ambiente
Se a capacidade de aspiração fica prejudicada, devido a sedimentações no sistema de tubagens, substituir componentes sujos
Um filtro de carvão activado saturado já não retém mais partículas perigosas. As partículas perigosas voltam para ao ambiente sem filtragem.
■ Cumpra os intervalos recomendados para a substituição dos filtros.
A concentração elevada de gases nocivos pode provocar um forte aquecimento do carvão activado, havendo a possibilidade de autoignição do filtro.
- Opere o aparelho durante vários minutos com ar isento de gases nocivos antes de o desligar.
Utilização Autorizada
Este sistema de filtragem esta adequado para a exaustão e filtragem de partículas e gases, dependendo da respectiva substância de filtragem.
Aviso! Perigo de asfixia, Perigo de envenenamento
O uso indevido pode provocar problemas respiratórios, asfixia, envenenamento ou cranco
Partículas e gases que não correspondem à substância de filtragem usada, não podem ser aspirados.
Não podem ser aspirados líquidos, nem gases inflamáveis
Nunca utilize o aparelho sem filtro ou com o filtro cheio.
Nunca utilize o aparelho sem cobertura do ventilador
Este aparelho pode ser utilizado exclusivamente à temperatura ambiente e em espaços interiores.
O aparelho foi concebido para a utilização como exaustão em superfícies e não é adequado para a exaustões directas no ferro de soldar.
A utilização segundo o fim a que se destina inclui também que
observe este manual,
observe todos os outros documentos que o acompanham,
observe os regulamentos nacionais de prevenção de acidentes em vigor no local de utilização.
Brasagem ou soldagem dos fios envernizados
Durante a brasagem ou soldagem de fios envernizados, utilizar os pré-filtros de substância M5 padrão.
Aspiração dos vapores de cola
Ao aspirar os vapores de cola utilize um filtro de gás de banda larga (sem filtro de partículas em suspensão).
O fabricante não assume qualquer responsabilidade relativamente a alterações do aparelho realizadas por conta própria.
Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusivamente por profissionais formados.
| Passo de trabalho Grupos de utilizadores | |
| Instalação de sistemas de tubagem complexas em caso da ligação de vários braços de exaustão | Pessoal epsecializado com formação técnica |
| Substituição de peças sobressalentes eléctricos Profesional de electrotecnia | |
| Definição de intervalos de manutenção Professional de segurança | |
| OperarTroca do filtro | Pessoas leigas |
| Instalação de sistemas de tubagem complexas em caso da ligação de vários braços de exaustãoSubstituição de peças sobressalentes eléctricos | Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado |
Garantia
Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão.
Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou duração tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“.
A garantia expira em caso de utilização inadequada e se tiverem sido feitas intervenções por pessoal não qualificado.
Reservado o direito a alterações técnicas!
Informe-se em www.weller-tools.com
Conservação e manutenção
Aviso!
Antes de efectuar qualquer intervenção no aspirador, desligá-lo da rede.
Kasutada ainult WELLERi originaalvaruosi.
Filtros obstruídos devem ser tratados como lixo especial. Elimine as peças do aparelho substituídas, o filtro ou os aparelhos antigos segundo os regulamentos em vigor no país.
Alerta
Diferentes meios de fluxo, cotas de meio de fluxo bem como diferentes cotas de pó no ar aspirado podem reduzir sensivelmente a vida útil do filtro. Ao aspirar vapores de adesivos deve ser utilizado um filtro de gás de amplo espectro sem filtro de matéria em suspensão.
Para a função correta do sistema de filtragem, é necessário substituir os filtros compactos como se segue
no mínimo, uma vez por ano, ou
ao ultrapassar a concentração no local de trabalho média admissível
conforme plano de manutenção
O filtro de partículas em suspensão e o filtro de gás de banda larga são compatíveis, de modo a puderem ser substituídos juntamente, como filtro compacto. Para garantir um funcionamento perfeito do filtro, o filtro compacto deve ser substituído uma vez por ano. O filtro de poeiras finas (esteira filtrante), representa a etapa de pré-filtragem do filtro compacto, devendo ser mudado por isso com mais frequência.
No máximo, com cada 10.ª troca do filtro de poeira fina, recomenda-se vivamente a substituição do filtro compacto.
A lâmpada de aviso vermelha pisca:
A vida útil recomendada do filtro expirou. Indica a substituição do filtro. Repor a luz intermitente com a função reset no painel de operação e agendar uma mudança do filtro.
A lâmpada de aviso vermelha está acesa de forma contínua:
Capacidade de aspiração demasiado baixa. Desligar a unidade de filtragem. Verificar tubeiras e tubos e limpá-los, caso necessário. Se a lâmpada de aviso vermelha acender novamente ao ligar o aparelho da próxima vez, o filtro tem de ser mudado.
Se não forem tomadas quaisquer medidas, a unidade de filtragem desligar-se-á após cinco minutos, para evitar o sobreaquecimento.
Em caso da mudança do filtro principal, o tempo de filtragem é reposto como segue:.
Manter o botão do ventilador premido e, simultaneamente, ligar o interruptor até a lâmpada de aviso vermelha piscar durante 3 segundos.
Avisos de erro e eliminação de falhas
| Aviso/Sintoma Causa possivel Medidas para a solução | ||
| ■ Rendimento de aspiração ausente | ■ Sistema de tubulações com vazamento | ■ Vedar o sistema de tubulações |
| ■ Filtro obstruído | ■ Trocar o filtro | |
| ■ A máquina Zero Smog não arranca | ■ Desligação térmica | ■ Deixar a Zero Smog arrefecer Ligar novamente após aprox. 3 horas |
| ■ Filtro de matéria em suspensão sujo demasiado cedo | ■ Não esta ‘instalado nenhum pré-filtro | ■ Colocar um pré-filtro Colocar um filtro M5 No caso de alta concentração de matéria sólida colocar um separador prévio. |
| Exaustao de fumo de solda Zero Smog EL | |
| Dimensões C x L x A (mm) 335 x 360 x 445 | |
| Dimensões C x L x A (inch) 13.19 x 14.17 x 17.52 | |
| Peso Aprox. (kg) 8,6 | |
| Tensão de rede (V/Hz) FT91010699: | 230 / 50Zero Smog EL120 / 60 |
| Consumo de potência (W/V) 110/230 | 110/120 |
| Vácuo máx. (Pa/V) | 2.500/2302.100/120 |
| Quantidade de transporte máx.ora ( m^3/h ) | 150 |
| Pré-filtro | O filtro da substância M5 retém entre 40 e 60% de poei-ras finas > 1 mm. |
| Filtro compacto | Filtro de matéria em suspensão classe H13 (99,95 % partícula até aprox. 0,18μm)combinado com um filtro de carvão activado |
Símbolos
Atenção!
Leia o manual de instruções!
Antes de efectuar quaisquer trabalhos no aparelho, retire sempre a ficha da tomada.
Design adequado EPA e local de trabalho adequado EPA
Marca CE
Marca de Conformidade Britânica
Eliminação
Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.
Filtros obstruídos devem ser tratados como lixo especial.
Elimine as peças do aparelho substituídas, o filtro ou os aparelhos antigos segundo os regulamentos em vigor no país.
PT Declaração de conformidade da UE
Declaramos que, os produtos designados cumprem os regulamentos das directivas seguintes:
Responsável pela compilação da documentação técnica.
