| Tipo de producto | Campana extractora para humos de soldadura |
| Marca | Weller |
| Modelo | Zero Smog EL |
| Dimensiones (L x A x H) | 335 x 360 x 445 mm |
| Peso | 8,6 kg |
| Alimentación eléctrica | 230 V / 50 Hz |
| Potencia absorbida | 110 W |
| Vacío máximo | 2500 Pa |
| Caudal de aire máximo | 150 m³/h |
| Filtro primario (prefiltro) | Filtro medio M5 (captura 40-60% de polvo fino > 1 µm) |
| Filtro compacto | Filtro H13 (99,95% de partículas hasta 0,18 µm) + filtro de carbón activado |
| Indicador de saturación del filtro | Luz de advertencia roja (parpadeante = tiempo excedido, fija = capacidad de aspiración demasiado baja) |
| Parada de seguridad automática | Sí, después de 5 minutos si la capacidad de aspiración es demasiado baja |
| Conformidad | CE, UKCA, diseño ESD |
| Uso autorizado | Aspiración de humos de soldadura, vapores de pegamento (con filtro adecuado) |
| Prohibiciones | No aspirar líquidos ni gases combustibles, no utilizar sin filtro |
| Frecuencia de reemplazo del filtro compacto | Al menos 1 vez al año, o antes si se superan las concentraciones límite |
| Reinicio del indicador | Mantener pulsado el botón del ventilador y activar el interruptor hasta que parpadee durante 3 segundos |
| Limpieza y mantenimiento | Desconectar antes de cualquier intervención; reemplazar los filtros obstruidos como residuos especiales |
| Garantía | 12 meses por defectos de fabricación |
| Temperatura ambiente de uso | Habitaciones cerradas a temperatura ambiente |
Preguntas frecuentes - Zero Smog EL Weller
Preguntas de los usuarios sobre Zero Smog EL Weller
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones Zero Smog EL - Weller y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Zero Smog EL de la marca Weller.
MANUAL DE USUARIO Zero Smog EL Weller
ES Traducción del manual original
ES Piezas suministradas
FR Fourniture
IT Dotazione
PT Fornecimento
ES Puesta en servicio del aparato
ES Indicador de filtro Duración
ES Indicador de filtro Potencia
Antes de poner en funcionamiento el aparato y de
comenzar a trabajar con él leer completamente las presentes instrucciones y las normas de seguridad.
Conservar las presentes instrucciones en un lugar accesible para todos los usuarios.
Le agradecemos la confianza depositada en nosotros con la compra de este aparato.
La fabricación de este aparato está sometida a los más rigurosos controles de calidad para garantizar un perfecto funcionamiento del mismo.
Estas instrucciones contienen información importante para poder poner manejar el aparato de forma adecuada y segura, realizar los trabajos de mantenimiento e incluso realizar pequeñas reparaciones.
Entregar el aparato a terceras personas siempre acompañado del presente manual de uso. Este aparato ha sido diseñado y fabricado según los últimos avances técnicos y normas de seguridad homologadas.
No obstante, existe riesgo de que se produzcan daños personales o materiales si no se respetan las instrucciones de seguridad que figuran en el folleto de seguridad adjunto, así como las advertencias de este manual de uso.

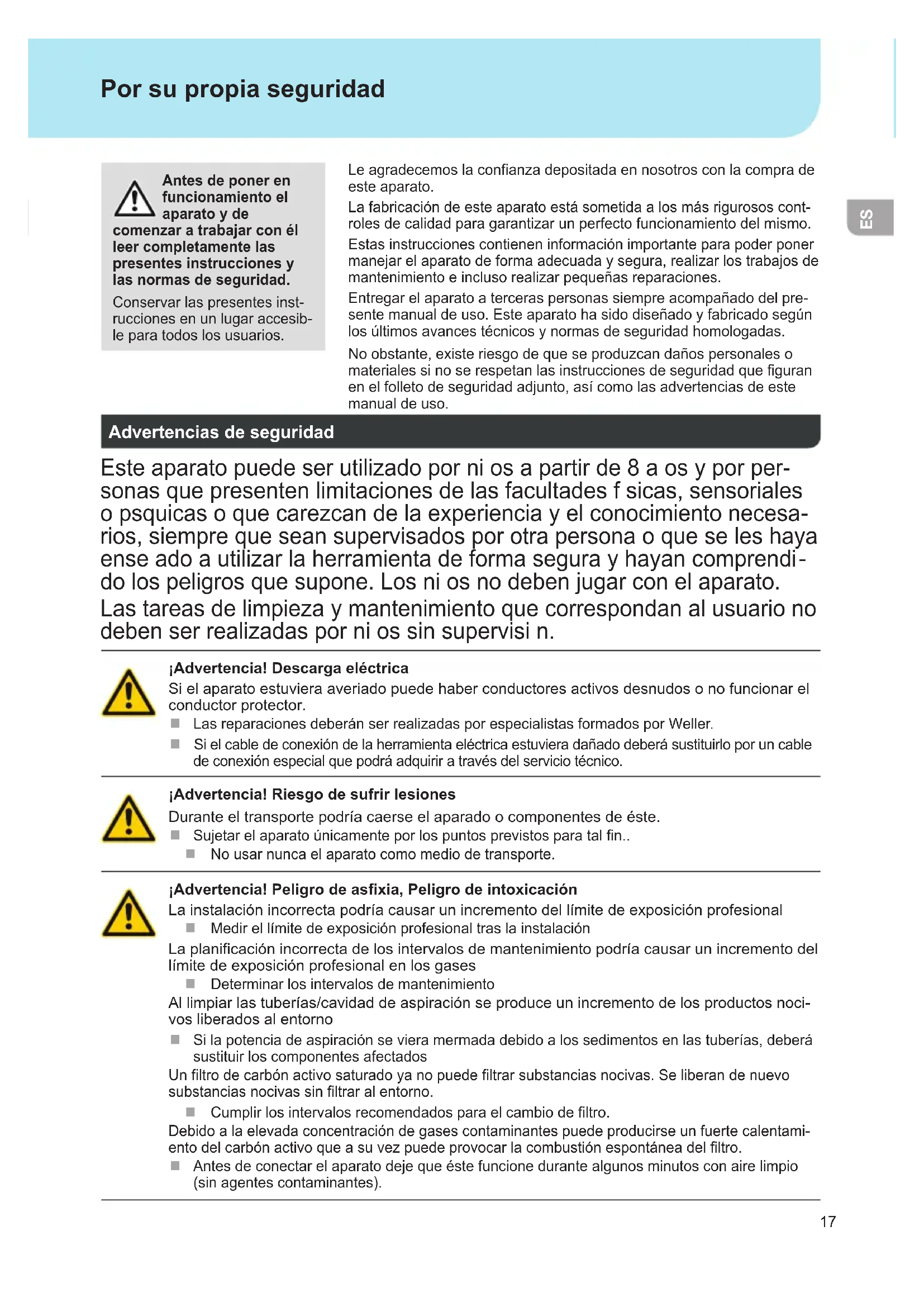

Advertencias de seguridad
Este aparato puede ser utilizado por ni os a partir de 8 a os y por personas que presenten limitaciones de las facultades f sicas, sensoriales o psquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya ense ado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los ni os no deben jugar con el aparato.
Las tareas de limpieza y mantenimiento que correspondan al usuario no deben ser realizadas por ni os sin supervisi n.
¡Advertencia! Descarga eléctrica
Si el aparato estuviera averiado puede haber conductores activos desnudos o no funcionar el conductor protector.
Las reparaciones deberán ser realizadas por especialistas formados por Weller.
Si el cable de conexión de la herramienta eléctrica estuviera dañado deberá sustituirlo por un cable de conexión especial que podrá adquirir a través del servicio técnico.
¡Advertencia! Riesgo de sufrir lesiones
Durante el transporte podría caerse el aparado o componentes de éste.
■ Sujetar el aparato únicamente por los puntos previstos para tal fin..
No usar nunca el aparato como medio de transporte.
¡Advertencia! Peligro de asfixia, Peligro de intoxicación
La instalación incorrecta podría causar un incremento del límite de exposición profesional
Medir el límite de exposición profesional tras la instalación
La planificación incorrecta de los intervalos de mantenimiento podría causar un incremento del límite de exposición profesional en los gases
■ Determinar los intervalos de mantenimiento
Al limpiar las tuberías/cavidad de aspiración se produce un incremento de los productos nocivos liberados al entorno
Si la potencia de aspiración se viera mermada debido a los sedimentos en las tuberías, deberá sustituir los componentes afectados
Un filtro de carbón activo saturado ya no puede filtrar substancias nocivas. Se liberan de nuevo substancias nocivas sin filtrar al entorno.
Cumplir los intervalos recomendados para el cambio de filtro.
Debido a la elevada concentración de gases contaminantes puede producirse un fuerte calentamiento del carbón activo que a su vez puede provocar la combustión espontánea del filtro.
Antes de conectar el aparato deje que éste funcione durante algunos minutos con aire limpio (sin agentes contaminantes).
Aplicación De Acuerdo A La Finalidad
Este sistema de filtración es apto para aspirar y filtrar partículas y gases - dependiendo del tipo de filtro.
SE
¡Advertencia! Peligro de asfixia, Peligro de intoxicación
El uso inapropiado puede provocar molestias respiratorias, asfixia, intoxicación o cáncer
No está permitido aspirar partículas y gases que no sean adecuadas para el filtro utilizado.
No está permitido aspirar líquidos ni gases inflamables
No usar nunca el aparato sin filtro o con el filtro lleno.
No usar nunca el aparato sin la cubierta del ventilador
Sólo está permitido usar este aparato a temperatura ambiente y en interiores.
Este aparato ha sido diseñado para un aplicaciones como extractor de superficie y no es apto para extracción directa junto al soldador.
El uso conforme a lo previsto incluye también:
- siga las instrucciones de este manual,
- siga las instrucciones de todos los documentos que acompañan al aparato,
cumpla las normas de prevención de accidentes laborales vigentes en el país de uso.
Soldar con estaño o soldar hilos esmaltados
Para soldar hilos esmaltados, utilice el prefiltro estándar intermedio M5.
Extracción de los vapores liberados
Para extraer los vapores liberados usar un filtro de banda ancha (sin filtro de partículas en suspensión).
El fabricante no asume ninguna responsabilidad en caso de realización de modificaciones por cuenta propia en el aparato.
Grupo de usuarios
Debido a los diferentes tipos de riesgo y el potencial de riesgo algunas operaciones deberán ser realizadas exclusivamente por especialistas.
| Operación Grupo de usuarios | |
| Instalación de sistemas de tuberías complejos para la conexión de varios brazos aspiradores | Especialista con formación técnica |
| Sustitución de piezas de recambio eléctricas Electricista | |
| Determinación de los intervalos de mantenimiento Especialista en seguridad | |
| ManejoCambio de filtro | Usuarios normales |
| Instalación de sistemas de tuberías complejos para la conexión de varios brazos aspiradoresSustitución de piezas de recambio eléctricas | Personas en periodo de formación bajo la supervisión y dirección de una persona experimentada |
Garantía
Los derechos de reclamación por defectos del comprador prescriben un año después de la compra. Sólo válido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil alemán).
Únicamente nos responsabilizamos de los derechos de garantía cuando la garantía de compra y vida útil del aparato haya sido entregada por nosotros por escrito y utilizando el término „Garantía“.
La garantía quedará anulada en caso de manipulación inadecuada del aparato o cuando sea utilizado por operarios no cualificados.
¡Reservado el derecho a realizar modificaciones técnicas!
Para más información visite nuestra web: www.weller-tools.com
Cuidado y mantenimiento
¡Advertencia!
Antes de realizar cualquier trabajo en la máquina, desenchufarla de la alimentación eléctrica.
Use sólo piezas de recambio originales.
Desechar los filtros sucios como residuos especiales. Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.
Aviso
Los distintos fundentes, contenidos de fundentes así como distintos contenidos de polvo en el aire aspirado pueden reducir considerablemente la vida útil del filtro. Al realizar soldaduras directas o indirectas en alambres recubiertos aumenta la cantidad de cuerpos suspendidos en el aire.
Para garantizar el correcto funcionamiento del sistema de filtración, se debe sustituir el filtro compacto como se describe a continuación
■ como mínimo 1 vez al año o
al superarse el límite medio permitido de exposición profesional
según calendario de mantenimiento
El filtro de partículas suspendidas y el filtro de gas de banda ancha están perfectamente compaginados entre sí de tal forma que se pueden cambiar juntos como si de un filtro compacto se tratara.
Para poder garantizar el correcto funcionamiento del filtro es imprescindible cambiarlo una vez al año. El filtro de polvo fino (estera filtrante) es la fase de filtrado previo del filtro compacto y por tanto deberá cambiarse con mayor frecuencia.
Se recomienda encarecidamente sustituir el filtro compacto cada 10 cambios del filtro de polvo fino.
El piloto de advertencia rojo parpadea:
La vida útil recomendada del filtro se ha agotado. Indica que hay que cambiar el filtro. Resetear el parpadeo con la función reset situada en el panel de control y prever un cambio de filtro.
El piloto de advertencia rojo permanece encendido constante- mente:
Potencia de aspiración demasiado baja. Desconectar el filtro.
Comprobar las toberas y tubos, y en caso necesario limpiarlos. Si al conectar de nuevo el equipo, el piloto de advertencia rojo estuviera de nuevo encendido deberá cambiar el filtro.
Si no toma medidas, el filtro se desconectará a los cinco minutos para evitar un calentamiento excesivo.
Al cambiar el filtro principal, la unidad se resetea de la siguiente forma:.
Mantener pulsado el botón del ventilador y conectar al mismo tiempo el interruptor hasta que el piloto de advertencia rojo parpadee durante 3 segundos.
Mensajes de error y su reparación
| Mensaje/Síntoma Causa posible Reparación | ||
| ■ Falta de potencia de aspiración | ■ Sistema de tubos inestanco | ■ Estanqueizar sistema de tubos |
| ■ Filtro sucio | ■ Cambiar filtro | |
| ■ Zero Smog no arranca | ■ Desconexión térmica | ■ Dejar enfriar el Zero Smog Volver a conectar después de unas 3 horas |
| ■ Filtro de partículas en suspensión se ensuciacon mucha rapidez | ■ No hay filtro previo | ■ Colocar filtro previo Colocar filtro M5 Con alto contenido de sustancias sólidas Colocar separador previo |
Datos Técnicos
| Extractor de gases de soldadura Zero Smog EL | |
| Dimensiones L x An x Al (mm) 335 x 360 x 445 | |
| Dimensiones L x An x Al (inch) 13.19 x 14.17 x 17.52 | |
| Peso aproximadamente Aprox. (kg) 8,6 | |
| Tensión de red (V/Hz) FT91010699: | 230 / 50Zero Smog EL120 / 60 |
| Consumo de potencia (W/V) 110/230 | 110/120 |
| Vacío máx. (Pa/V) 2.500/230 | 2.100/120 |
| Caudal máx. (m3/h) | 150 |
| Filtro previo | El filtro M5 absorbe el 40-60% del polvo fino > 1 mm. |
| Filtro compacto | Filtro de cuerpos en suspensión clase H13 (99,95 % partículas de hasta aprox. 0,18μm) combinado con un filtro de carbón activo |
Símbolos
¡Atención!
¡Leer el manual de instrucciones!
Antes de realizar cualquier trabajo con el aparado retirar el enchufe de conexión de la toma de corriente eléctrica.
Puesto de trabajo y producto fabricado de conformidad con las normas ESD Design
Marcado CE
Marcado de conformidad británico
Eliminación de residuos
¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
Desechar los filtros sucios como residuos especiales.
Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.
Aviso! Choque eléctrico
Grupos de utilizadores
Características Técnicas
ES Declaración de conformidad de la UE
Declaramos que los productos mencionados cumplen las disposiciones de las siguientes Directivas:
Autoriza la recopilación de la documentación técnica.
Autoriza la recopilación de la documentación técnica.

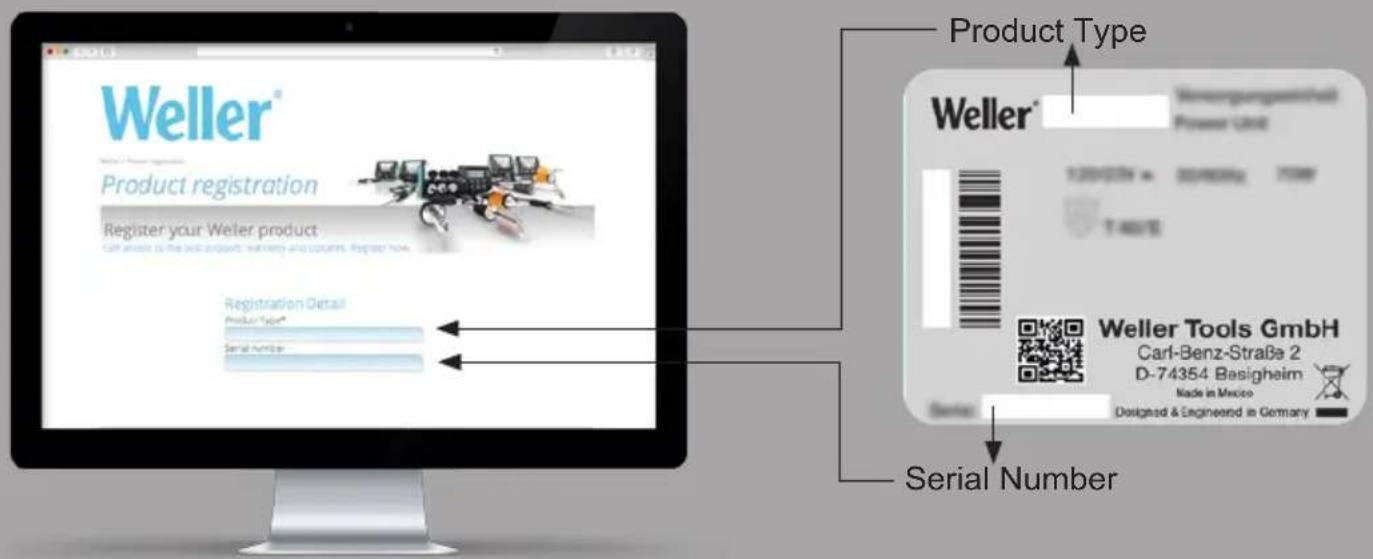

Registro de producto
