| 製品タイプ | はんだ煙用フューム抽出器 |
| ブランド | Weller |
| モデル | Zero Smog EL |
| 寸法（長さ×幅×高さ） | 335 x 360 x 445 mm |
| 重量 | 8.6 kg |
| 電源 | 230 V / 50 Hz |
| 消費電力 | 110 W |
| 最大真空圧 | 2500 Pa |
| 最大風量 | 150 m³/h |
| 一次フィルター（プレフィルター） | M5メディアフィルター（>1 µmの微細粉塵を40-60%捕集） |
| コンパクトフィルター | H13フィルター（0.18 µmまでの粒子を99.95%捕集）+ 活性炭フィルター |
| フィルター飽和インジケーター | 赤色警告ランプ（点滅=寿命超過、点灯=吸引力不足） |
| 自動安全停止 | はい、吸引力が不足すると5分後に自動停止 |
| 準拠 | CE、UKCA、ESD対応設計 |
| 使用可能 | はんだ煙、接着剤蒸気の吸引（適切なフィルターを使用） |
| 禁止事項 | 液体や可燃性ガスの吸引禁止、フィルターなしでの使用禁止 |
| コンパクトフィルター交換頻度 | 少なくとも年に1回、または許容濃度を超えた場合は早めに交換 |
| ランプリセット | ファンボタンを押したままスイッチを入れ、赤ランプが3秒間点滅するまで待つ |
| 清掃とメンテナンス | 作業前には必ずプラグを抜く；目詰まりフィルターは特別廃棄物として交換 |
| 保証 | 製造上の欠陥に対して12か月 |
| 使用環境温度 | 常温の密閉された部屋 |
よくある質問 - Zero Smog EL Weller
ユーザーの質問 Zero Smog EL Weller
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード キッチンフード 無料でPDF形式で！マニュアルを見つける Zero Smog EL - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Zero Smog EL ブランド Weller.
使用説明書 Zero Smog EL Weller

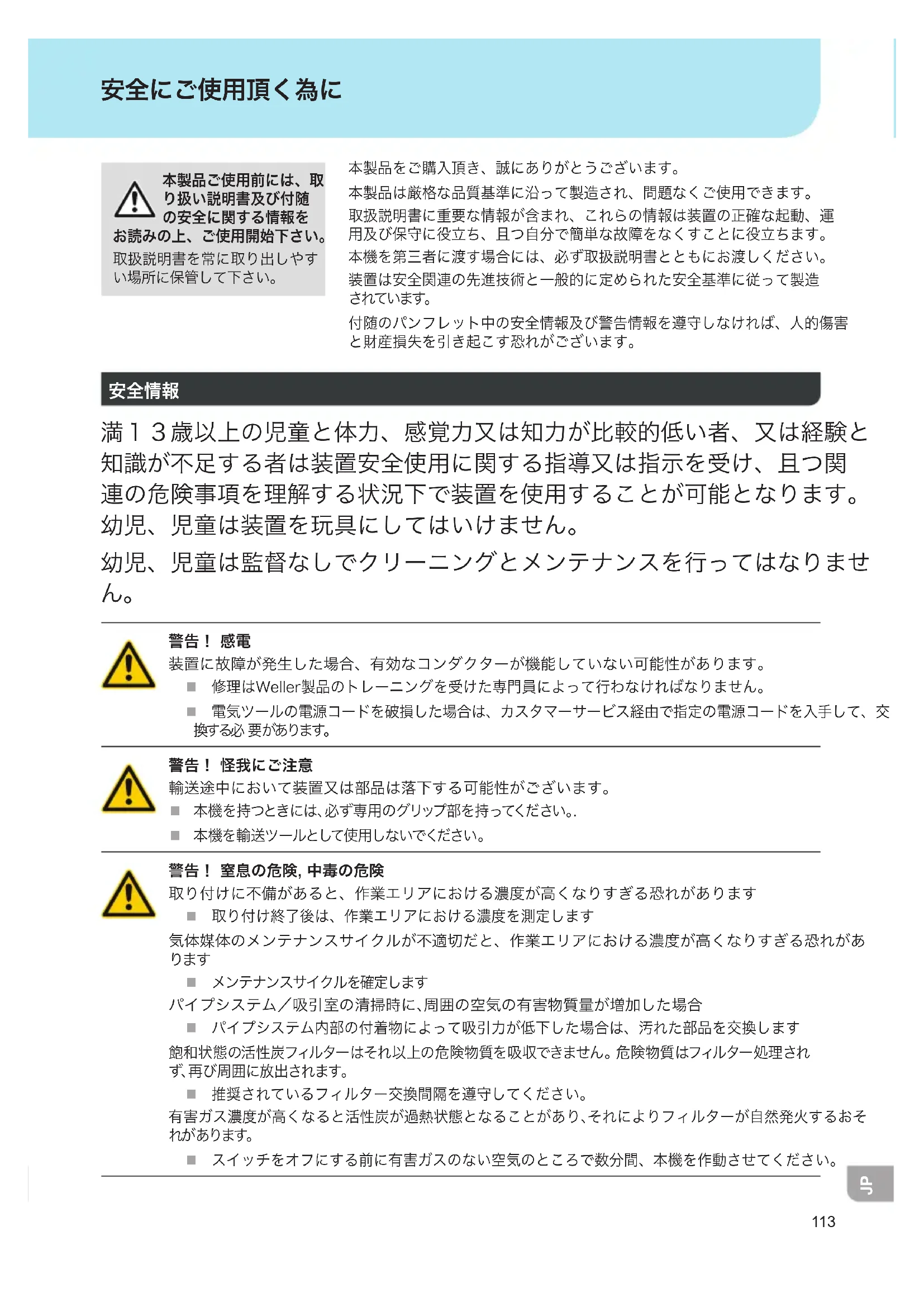

本製品ご使用前には、取り扱い説明書及び付随の安全に関する情報を
お読みの上、ご使用開始下さい。
取扱説明書を常に取り出しやすい場所に保管して下さい。
本製品をご購入頂き、誠にありがとうございます。
本製品は厳格な品質基準に沿って製造され、問題なくご使用できます。
取扱説明書に重要な情報が含まれ、これらの情報は装置の正確な起動、運用及び保守に役立ち、且つ自分で簡単な故障をなくすことに役立ちます。
本機を第三者に渡す場合には、必ず取扱説明書とともにお渡しください。
装置は安全関連の先進技術と一般的に定められた安全基準に従って製造されています。
付随のパンフレット中の安全情報及び警告情報を遵守しなければ、人的傷害と財産損失を引き起こす恐れがございます。
安全情報
満13歳以上の児童と体力、感覚力又は知力が比較的低い者、又は経験と知識が不足する者は装置安全使用に関する指導又は指示を受け、且つ関連の危険事項を理解する状況下で装置を使用することが可能となります。幼児、児童は装置を玩具にしてはいけません。
幼児、児童は監督なしでクリーニングとメンテナンスを行ってはなりません。
警告！感電
装置に故障が発生した場合、有効なコンダクターが機能していない可能性があります。
■ 修理はWeller製品のトレーニングを受けた専門員によって行わなければなりません。
■ 電気ツールの電源コードを破損した場合は、カスタマーサービス経由で指定の電源コードを入手して、交換する必要があります。
警告！怪我にご注意
輸送途中において装置又は部品は落下する可能性がございます。
■ 本機を持つときには、必ず専用のグリップ部を持ってください。
■ 本機を輸送ツールとして使用しないでください。
警告！窒息の危険，中毒の危険
取り付けに不備があると、作業エリアにおける濃度が高くなりすぎる恐れがあります
■ 取り付け終了後は、作業エリアにおける濃度を測定します
気体媒体のメンテナンスサイクルが不適切だと、作業エリアにおける濃度が高くなりすぎる恐れがあります
■ メンテナンスサイクルを確定します
パイプシステム／吸引室の清掃時に、周囲の空気の有害物質量が増加した場合
■ パイプシステム内部の付着物によって吸引力が低下した場合は、汚れた部品を交換します
飽和状態の活性炭フィルターはそれ以上の危険物質を吸収できません。危険物質はフィルター処理されず、再び周囲に放出されます。
■ 推奨されているフィルター交換間隔を遵守してください。
有害ガス濃度が高くなると活性炭が過熱状態となることがあり、それによりフィルターが自然発火するおそれがあります。
■ スイッチをオフにする前に有害ガスのない空気のところで数分間、本機を作動させてください。
指定の使用条件
このフィルターシステムは、使用されるフィルター媒体に応じた、粒子やガスの吸引およびろ過に適しています。
警告！窒息の危険，中毒の危険
不適切な使用は、呼吸困難、窒息、中毒、あるいは癌を引き起こす恐れがあります
■ 使用されているフィルター媒体に該当しない粒子やガスは決して吸引してはなりません。
■ 液体や可燃性ガスは決して吸引してはなりません
■ フィルターなし、または飽和しているフィルターを装着した状態で本機を使用しないでください。
■ ベンチレーターのカバーがない状態で本機を使用しないでください
本機は必ず室温のもと、屋内で使用してください。
本機は広い範囲の吸引機としての使用向けに考案されており、ハンダ付けするコテのところで直接吸引するのには適しません。
はんだ付けステーション/はんだ除去ステーションの使用目的は取り扱い説明書に記載条項に基づいています。
指示を遵守する、
全ての付随書類を遵守する、
■ 使用場所における当該国の事故防止規範を準拠・遵守します。
エナメル線のハンダ付けまたは溶接
■エナメル線のハンダ付けまたは溶接を行う際には、標準のプレフィルター（ミディアムフィルター M5）を使用してください。
接着剤の蒸気の吸引
■ 接着剤の蒸気を吸引する場合には、広帯域ガスフィルター（浮遊物質フィルターなし）を使用してください。
装置製造メーカは許可していない改造に対して、一切の責任を負いません。
ユーザーグループ
危険と潜在的危険の程度が異なるため、いくつかの作業ステップはトレーニングを受けた専門員によって実施されなければなりません。
| 作業手順 ユーザーグループ | |
| 複数の吸引アームが接続されている場合の複合パイシステムの取り付け | 技術的なトレーニングを受けた者 |
| 電気部品の交換 電気技術者 | |
| メンテナンス間隔の確定 | 安全管理専門員 |
| 操作フィルター交換 | 特になし |
| 複数の吸引アームが接続されている場合の複合パイシステムの取り付け電気部品の交換 | テクニカルトレーニングを受けた指導員の監督下にある技術者 |
保証
装置が引き渡されてから一年以上となる場合、購入者はツールの物理的欠陥で損害賠償を請求してはならない。この規定は購入者の§§ 478, 479 BGB (ドイツ連邦法律広報)による損害賠償請求に適用しません。
使用される前に、用語「保証」を使用して書面で品質又は耐久性保証を提供することを除き、我々は我々が提供した保証によって引き起こされる損害賠償に対しての一切の責任を負いません。
不適切な使用又は許認かない者の装置改造によって引き起こされる装置の破損については、一切の保証は全て無効になります。
記載の技術、仕様情報は予告なく変更になることがございます。
更に多くの情報が必要な場合は、弊社ホームページをご覧ください www.weller-tools.com
保守及びメンテナンス
警告！
装置に対して如何なる操作を行う前に、コンセントから電源プラグを抜いてください。
オリジナル交換部品だけを使用してください。
汚れたフィルターは必ず特別廃棄物として処理されなければなりません。
交換した部品、ろ過装置又は中古装置の処理は貴国の法律法規の規定に合致しなければならない。
注意事項
さまざまな種類のフラックス、フラックスの構成成分ならびに吸引された空気中の多様な塵埃の粒子は、フィルターの耐用年数を著しく縮める可能性があります。接着剤の蒸気を吸引するに際は、広帯域ガスフィルター(浮遊物質フィルターなし)を使用してください。
フィルターシステムを正常に機能させるには、コンパクトフィルターを以下のように交換する必要があります
■ 1年に1回以上、または
作業エリアにおける平均的な濃度が許容範囲を上回った場合、または
メンテナンススケジュール通り
浮遊物質フィルターと広帯域ガスフィルターは相互調整が行われているため、コンパクトフィルターとして一緒に交換します。フィルターを確実に機能させるために、コンパクトフィルターは必ず1年に1回交換してください。ファインダストフィルター(フィルターマット)はコンパクトフィルターのプレフィルター段階にあたるため、さらに頻繁に交換します。
少なくとも、ファインダストフィルターを10回交換するごとに、コンパクトフィルターを至急交換されることをおすすめします。
赤の警告灯が点滅する:
フィルターの推奨された耐用年数が経過しました。フィルターの交換が指示されています。操作フィールド上のリセット機能で点滅をリセットして、フィルター交換を設定します。
赤の警告灯が連続して点灯する:
吸引力が低すぎます。フィルターユニットのスイッチをオフにします。ノズルとパイプを点検し、必要に応じて清掃します。次にスイッチをオンにしたときに赤の警告灯が新たに点灯する場合は、フィルターを交換する必要があります。
処置が講じられないと、過熱を防止するために、フィルターユニットが5分後にオフになります。
メインフィルターを交換する場合は、フィルター稼働時間が以下の通りにリセットされます:
赤の警告灯が3秒間点滅するまで、ファンヘッドを押し続けながら、同時にスイッチをオンにします。
エラーメッセージとエラー履歴クリア
| メッセージ/症状 推定原因 | 修復措置 | |
| ■ 吸引力が不足しています | ■ パイプシステムの漏れ | ■ パイプシステムのシーリング |
| ■ フィルターの汚れ | ■ フィルター交換 | |
| ■ Zero Smog が作動していません | ■ 熱によるスイッチオフ | ■ Zero Smog を冷まします。約3時間後、再びスイッチをオンにします。 |
| ■ 浮遊物質フィルターが汚れるのが速すぎます | ■ プレフィルターがセットされていません | ■ プレフィルターがセットされたM5フィルターを使用します。固形成分の割合が高い場合には、プレセパレーターを使用します |
仕様諸元
| ハンダヒューム吸煙機 Zero Smog EL | |
| 寸法 L × W × H (mm) 335 × 360 × 445 | |
| 寸法 L × W × H (inch) 13.19 × 14.17 × 1 | 7.52 |
| 重量 約 (kg) 8,6 | |
| 主電源電圧 (V/Hz) FT91010699: | 230 / 50Zero Smog EL120 / 60 |
| 電力消費量 (W/V) 110/230 | 110/120 |
| 最大真空圧 (Pa/V) 2.500/230 | 2.100/120 |
| 最大流量 (m3/h) | 150 |
| プレフィルター | ミディアムフィルター M5 は、1 mm を超えるファインダストの 40-60% を吸収します。 |
| コンバインフィルター | 浮遊物質フィルター、クラス H13 (99.95 % は約. 0.18 μm 以下の微粒子)活性炭フィルターとの組み合わせ |
シンボル
注意！
取扱説明書をお読み下さい!
→
装置に対して如何なる操作を行う前には、必ずコンセントから電源プラグを抜いてください。
ESD互換性設計とESD対応ワークステーション
CE
CEマーキング適合
UK CA
英国の適合マーク
处分·廃棄
電動工具を家庭系廃棄物と一緒に処分しないで下さい!国内法と廃電気電子機器に関する欧州指令の規定に従い、単独で耐用年数が切れている電動工具を適切に収集し、且つそれを環境保全リサイクル工場に返却する必要があります。
汚れたフィルターは必ず特別廃棄物として処理されなければなりません。
交換した部品、ろ過装置又は中古装置の処理は貴国の法律法規の規定に合致しなければならない。


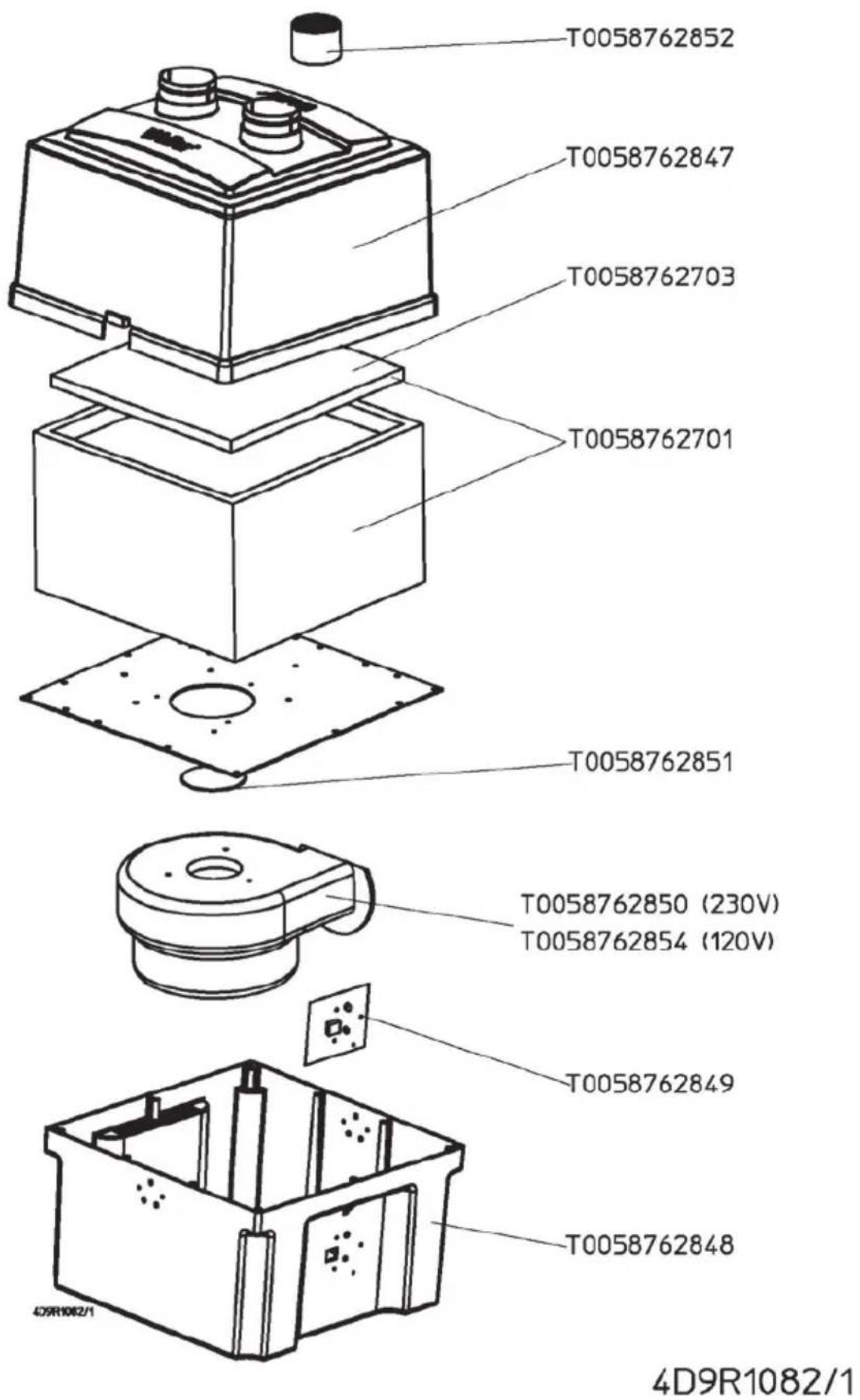

T0058762852 T0058762847 T0058762703 T0058762701 T0058762851 T0058762850 (230V) T0058762854 (120V) T0058762849 T0058762848 4D9R1082/1我々はここに以下のとおり宣言する：本明細書に記載された製品は、次のガイドラインに準拠している：
JP 符合标准说明原件
我方特此声明：所述产品符合以下规范：
2014/30/EU, 2011/65/EU, 2006/42/EG
Besigheim, 2021-11-22
Philippe Buidin
Managing director
