Produkto tipas	Lituvavimo dūmų ištraukimo gaubtas
Prekės ženklas	Weller
Modelis	Zero Smog EL
Matmenys (Ilgis x Plotis x Aukštis)	335 x 360 x 445 mm
Svoris	8,6 kg
Maitinimo įtampa	230 V / 50 Hz
Sunaudojama galia	110 W
Maksimalus vakuumas	2500 Pa
Maksimalus oro srautas	150 m³/h
Pirminis filtras (priešfiltras)	M5 vidutinio filtravimo filtras (sulaiko 40-60% smulkių dulkių > 1 µm)
Kompaktiškas filtras	H13 filtras (99,95% dalelių iki 0,18 µm) + aktyvintos anglies filtras
Filtro prisotinimo indikatorius	Raudona įspėjamoji lemputė (mirksi = viršytas laikas, pastovi = per maža siurbimo galia)
Automatinis saugos išjungimas	Taip, po 5 minučių, jei siurbimo galia per maža
Atitiktis	CE, UKCA, ESD konstrukcija
Leidžiamas naudojimas	Lituvavimo dūmų, klijų garų siurbimas (su tinkamu filtru)
Draudimai	Nesiurbti skysčių ar degiųjų dujų, nenaudoti be filtro
Kompaktiško filtro keitimo dažnumas	Bent kartą per metus, arba anksčiau, jei viršijamos ribinės koncentracijos
Indikatoriaus atstatymas	Laikykite nuspaustą ventiliatoriaus mygtuką ir įjunkite jungiklį, kol lemputė mirksės 3 sekundes
Valymas ir priežiūra	Prieš bet kokius veiksmus atjunkite; užsikimšusius filtrus šalinkite kaip specialias atliekas
Garantija	12 mėnesių gamybos defektams
Naudojimo aplinkos temperatūra	Uždaros patalpos kambario temperatūroje

Dažnai užduodami klausimai - Zero Smog EL Weller

Kaip įdiegti Zero Smog EL?

Padėkite prietaisą ant stabilaus paviršiaus. Jei reikia, prijunkite siurbimo rankenas. Prijunkite maitinimo laidą prie 230 V / 50 Hz elektros lizdo. Prieš pradėdami naudoti įsitikinkite, kad filtrai yra vietoje. Išsamias instrukcijas rasite naudojimo vadove.

Kaip pakeisti filtrą?

Pirmiausia atjunkite prietaisą. Atidarykite filtro skyrių. Išimkite naudotą kompaktišką filtrą ir priešfiltru. Įdėkite naują kompaktišką filtrą (H13 + aktyvintoji anglis) ir naują M5 priešfiltru. Uždarykite skyrių. Atstatykite indikatorių laikydami nuspaustą ventiliatoriaus mygtuką ir įjungdami jungiklį, kol raudona lemputė mirksės 3 sekundes.

Ką daryti, jei raudona įspėjamoji lemputė mirksi?

Mirksinti raudona lemputė rodo, kad rekomenduojamas filtro tarnavimo laikas viršytas. Turite planuoti filtro keitimą. Atstatykite mirksėjimą naudodami atstatymo funkciją valdymo skydelyje.

Ką daryti, jei raudona įspėjamoji lemputė dega pastoviai?

Pastovi raudona lemputė reiškia, kad siurbimo galia per maža. Atjunkite įrenginį, patikrinkite antgalius ir žarnas, jei reikia, išvalykite. Jei lemputė vėl užsidega kitą kartą įjungus, pakeiskite filtrą. Jei nieko nesiimama, prietaisas automatiškai išsijungia po 5 minučių.

Kaip atstatyti filtro keitimo indikatorių?

Laikykite nuspaustą ventiliatoriaus mygtuką, tada įjunkite pagrindinį jungiklį. Atleiskite mygtuką, kai raudona įspėjamoji lemputė mirksi 3 sekundes. Filtravimo laikas atstatomas.

Kokius filtrus naudoti klijų garams?

Klijų garams naudokite plačiajuostį dujų filtrą be kietųjų dalelių filtro. Šiuo atveju nenaudokite kietųjų dalelių filtro.

Ar prietaisą galima naudoti skysčiams siurbti?

Ne, siurbti skysčius ar degiąsias dujas griežtai draudžiama. Prietaisas skirtas tik dūmų ir dujų siurbimui iš oro.

Kokia kompaktiško filtro tarnavimo trukmė?

Kompaktiškas filtras turi būti keičiamas bent kartą per metus. Taip pat pakeiskite jį, jei viršijama leistina vidutinė koncentracija darbo vietoje arba pagal priežiūros planą.

Kaip prižiūrėti prietaisą?

Prieš bet kokią priežiūrą visada atjunkite prietaisą. Reguliariai valykite antgalius ir žarnas. Keiskite filtrus pagal rekomenduojamus intervalus. Naudotus filtrus šalinkite kaip specialias atliekas. Naudokite tik originalias atsargines dalis.

Ką daryti, kai trūksta siurbimo galios?

Pirmiausia patikrinkite vamzdynų sistemos sandarumą. Tada patikrinkite filtrą: jei jis užsikimšęs, pakeiskite. Jei problema išlieka, įsitikinkite, kad M5 priešfiltras yra vietoje. Esant dideliam kietųjų dalelių kiekiui, naudokite išankstinį atskirtuvą.

NAUDOJIMO INSTRUKCIJA Zero Smog EL Weller

LT Originalios instrukcijos vertimas

LT Prietaiso paruošimas eksploatuoti

LT „Filtro indikatoriaus veikimo laikas“

LT „Siurbimo galios filtro indikatorius“

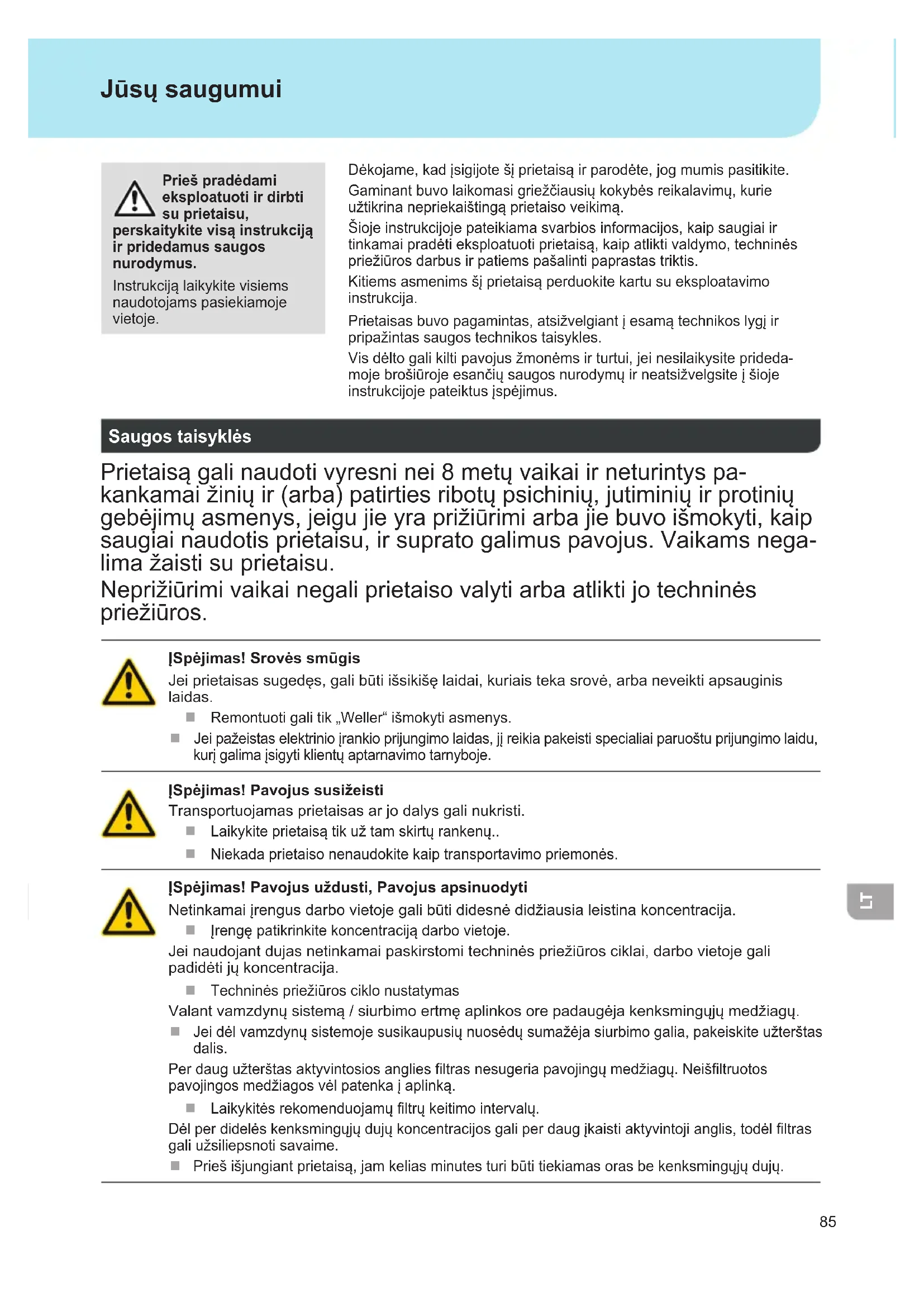

Prieš pradėdami eksploatuoti ir dirbti su prietaisu,

perskaitykite visą instrukciją ir pridedamus saugos nurodymus.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje.

Dėkojame, kad įsigijote šį prietaisą ir parodėte, jog mumis pasitikite.

Gaminant buvo laikomasi griežčiausių kokybės reikalavimų, kurie užtikrina nepriekaištingą prietaiso veikimą.

Šioje instrukcijoje pateikiama svarbios informacijos, kaip saugiai ir tinkamai pradėti eksploatuoti prietaisą, kaip atlikti valdymo, techninės priežiūros darbus ir patiems pašalinti paprastas triktis.

Kitiems asmenims šj prietaisą perduokite kartu su eksploatavimo instrukcija.

Prietaisas buvo pagamintas, atsižvelgiant į esamą technikos lygį ir pripažintas saugos technikos taisykles.

Vis délto gali kilti pavojus žmonėms ir turtui, jei nesilaikysite pridedamoje brošiūroje esančių saugos nurodymų ir neatsižvelgsite į šioje instrukcijoje pateiktus įspėjimus.

Saugos taisyklès

Prietaisą gali naudoti vyresni nei 8 metų vaikai ir neturintys pa-kankamai žinių ir (arba) patirties ribotų psichinių, jutiminių ir protinių gebėjimų asmenys, jeigu jie yra prižiūrimi arba jie buvo išmokyti, kaip saugiai naudotis prietaisu, ir suprato galimus pavojus. Vaikams nega-lima žaisti su prietaisu.

Neprižiūrimi vaikai negali prietaiso valyti arba atlikti jo techninės priežiūros.

¡Spėjimas! Srovės smūgis

Jei prietaisas sugedęs, gali būti išsikiše laidai, kuriais teka srovė, arba neveikti apsauginis laidas.

Remontuoti gali tik „Weller“ išmokyti asmenys.

■ Jei pažeistas elektrinio įrankio prijungimo laidas, jį reikia pakeisti specialiai paruoštu prijungimo laidu, kurį galima įsigyti klientų aptarnavimo tarnyboje.

|Spėjimas! Pavojus susižeisti

Transportuojamas prietaisas ar jo dalys gali nukristi.

Laikykite prietaisą tik už tam skirtų rankenų..

Niekada prietaiso nenaudokite kaip transportavimo priemonės.

|Spėjimas! Pavojus uždusti, Pavojus apsinuodyti

Netinkamai jrengus darbo vietoje gali būti didesnė didžiausia leistina koncentracija.

Irengę patikrinkite koncentraciją darbo vietoje.

Jei naudojant dujas netinkamai paskirstomi techninės priežiūros ciklai, darbo vietoje gali padidėti jų koncentracija.

■ Techninės priežiūros ciklo nustatymas

Valant vamzdynų sistemą / siurbimo ertmę aplinkos ore padaugėja kenksmingujų medžiagų.

Jei dėl vamzdynų sistemoje susikaupusių nuosėdų sumažėja siurbimo galia, pakeiskite užterštas dalis.

Per daug užterštas aktyvintosios anglies filtras nesugeria pavojingų medžiagų. Neišfiltruotos pavojingos medžiagos vėl patenka į aplinką.

Laikykitės rekomenduojamų filtrų keitimo intervalų.

Dėl per didelės kenksmingųjų dujų koncentracijos gali per daug įkaisti aktyvintoji anglis, todėl filtras gali užsiliepsnoti savaime.

Prieš išjungiant prietaisą, jam kelias minutes turi būti tiekiamas oras be kenksminguju duju.

Naudojimas pagal paskirti

Ši filtravimo sistema yra pritaikyta smulkioms dalelėms ir dujoms siurbti ir filtruoti, tačiau reikia atsižvelgti i filtravimo terpę.

¡Spėjimas! Pavojus uždusti, Pavojus apsinuodyti

Netinkamai naudojant gali sutrikti kvėpavimas, kyla pavojus uždusti, apsinuodyti ar susirgti vėžiu.

Jei naudojama filtravimo terpė nepritaikyta smulkioms dalelėms ir dujoms, jų siurbti negalima.
Draudžiama siurbti skysčius ir degias dujas.
Niekada nenaudokite prietaiso be filtro arba kai filtras yra užterštas.
Niekada nenaudokite prietaiso be ventiliatoriaus gaubto.

Šj prietaisą galima naudoti tik patalpos temperatūroje ir tik viduje.

Itaisas sukonstruotas paviršiams nusiurbti ir jo negalima naudoti kaip tiesiogiai prie lituoklio montuojamo siurbimo įtaiso.

Naudojimui pagal paskirtj taip pat priskiriama

■ šios instrukcijos laikymasis,

visų kitų papildomų dokumentų laikymasis,

šalyje galiojančių nelaimingų atsitikimų darbo vietoje prevencijos taisyklių laikymasis.

Emaliuotuju laidu litavimas arba suvirinimas

Lituodami ir virindami laidus su lakuota izoliacija naudokite standartinį priešfiltrį – vidutinio smulkumo filtrą M5.

Klijų garų išsiurbimas

■ Siurbiant klijų garus reikia naudoti plačiajuostį dujų filtrą (be lakiųjų dalelių filtro).

Už savavališkus prietaiso pakeitimus gamintojas neprisiima jokios atsakomybės.

Naudotojų grupės

Tam tikrus darbo etapus gali atlikti tik išmokyti specialistai, nes atliekant darbus rizika ir pavojaus potencialas yra skirtingi.

Darbo etapas Naudotojų grupės
Sudėtingesnių vamzdynų sistemų įrengimas, mon-tuojant kelias siurbimo rankoves.	Techninį išsilavinimą turintis kvalifikuotas personalas
Elektrinių atsarginių dalių keitimas Kvalifikuoti elektrikai
Techninės priežiūros intervalų nustatymas Už saugą atsakingi specialistai
ValdymasFiltrų keitimas	Samdiniai
Sudėtingesnių vamzdynų sistemų įrengimas, mon-tuojant kelias siurbimo rankoves.Elektrinių atsarginių dalių keitimas	Besimokantieji techniniam išsilavinimui gauti, instruktu-ojami ir prižiūrimi išsilavinimą turinčio specialisto

Garantija

Kliento pretenzijos dėl trūkumu netenka galios praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifikuoti asmenys.

Gamintojas pasilieka teisę i techninius pakeitimus!

Informacijos rasite www.weller-tools.com

Iprastinė ir techninė priežiūra

¡Spéjimas!

Prieš atlikdami bet kokius darbus prietaise ištraukite iš lizdo kištuką.

Naudokite tik originalias WELLER atsargines dalis.

Užterštus filtrus reikia utilizuoti kaip specialias atliekas. Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Pastaba

Ivairūs tirpdikliai, tirpdiklių dalys ir skirtingas dulkių kiekis įsiurbtame ore gali ženkliai sutrumpinti filtro tarnavimo trukmę Siurbiant kliju garus reikia naudoti plačiajuostį duju filtrą (be lakiuju dalelių filtro).

Kad filtravimo sistema veiktų tinkamai, reikia pakeisti kompaktiškajį filtrą, kaip nurodyta toliau.

■ Mažiausiai 1 kartą per metus arba
tuomet, kai viršijama leistina vidutinė koncentracija darbo vietoje, arba
- pagal techninės priežiūros planą.

Lakiujų dalelių filtras ir plačiajuostis dujų filtras yra pritaikyti naudoti kartu, todėl juos galima kartu pakeisti kaip kompaktiškajį filtrą. Kad būtų užtikrintas nepriekaištingas filtro veikimas, kompaktinį filtrą reikia keisti kartą per metus. Smulkių dulkių filtras (filtravimo kilimėlis) naudojamas kaip kompaktiškojo filtro pirminis filtras, todėl jį reikia keisti dažniau.

Primygtinai rekomenduojama 10 kartų pakeitus smulkių dulkių filtrą pakeisti ir kompaktiškajį filtrą.

Mirksi raudona signalinė lemputė:

Pasibaigė filtro naudojimo laikas. Nurodo, jog reikia pakeisti filtrą. Iš naujo nustatykite mirksėjimo funkciją, paspaudę atkūrimo mygtuką valdymo pulte ir suplanuokite, kada keisite filtrą.

Nepertraukiamai mirksi raudona įspėjamoji lemputė:

Per maža siurbimo galia. Išjunkite filtravimo bloką. Patikrinkite purkštukus ir vamzdžius, prireikus juos išvalykite. Jei kitą kartą jjungus vėl užsidega raudona įspėjamoji lemputė, reikia pakeisti filtrą.

Jei nesiimsite priemonių, filtravimo blokas išsijungs po penkių minučių, kad prietaisas neperkaistų.

Keičiant pagrindinį filtrą filtravimo laikas nustatomas iš naujo, kaip nurodyta toliau:.

Ventiliatoriaus mygtuką laikykite nuspaudę ir tuo pat metu jjunkite jungiklj, kad raudona įspėjamoji lemputė mirksėtų 3 sekundes.

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima priežastis Pagalba
Sumažėjusi siurbimo galia	Vamzdžių sistema nesandari	Užsandarinkite vamzdžių sistemą.
	Filtras užterštas	Filtrų keitimas
„Zero Smog“ nejsijungia	Išjungimas dėl šilumos	Palaukite, kol „Zero Smog“ atvės. Maždaug po 3 val. vėl jjunkite.
Lakiųjų dalelių filtras per greitai užsiteršia	Neįstatytas pirminis filtras	Įdėkite pirminį filtrą M5, įstatykite filtrą. Jei yra daug kietųjų dalelių, naudokite pirminį skirtuvą.

Techniniai duomenys

Litavimo dūmų siurbimo įtaisas Zero Smog EL
Matmenys ilgis x plotis x aukštis (mm)	335 x 360 x 445
Matmenys ilgis x plotis x aukštis (inch)	13.19 x 14.17 x 17.52
Svoris apie (kg) 8,6
Tinklo įtampa (V/Hz) FT91010699:	230 / 50Zero Smog EL120 / 60
Imamoji galia (W/V) 110/230	110/120
Maks. vakuumas (Pa/V) 2.500/230	2.100/120
Maks. tiekiamas kiekis (m3/h)	150
Pirminis filtras	Naudojamos terpės filtras M5 sugeria 40–60 % smulkių >1 mm dulkių.
Kompaktiškasis filtras	Lakiųjų dalelių filtras, F7 klasė (99,95 % dalelių, kurių dydis maždaug iki 0,18 μm)Derinamas su aktyvintosios anglies filtru.

Simboliai

Dèmesio!

Perskaitykite naudojimo instrukciją!

Prieš atliekant bet kokius darbus prie prietaiso, reikia ištraukti kištuką iš kištukinio lizdo.

Elektrostatinei iškrovai pritaikytas dizainas ir elektrostatinei iškrovai pritaikyta darbo vieta

CE ženklas

Britanijos atitikties ženklas

Utilizavimas

Neišmeskite elektros jrenginių i buitinius šiukšlynus! Pagal ES direktyvą dėl naudotų jrenginių, elektros jrenginių ir jų įtraukimo į valstybinius įstatymus naudotus jrenginius būtina surinkti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu būdu.

Užterštus filtrus reikia utilizuoti kaip specialias atliekas.

Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Mes patvirtiname, kad aprašyti gaminiai atitinka toliau nurodytu direktyvu nuostatas:

Asmuo, igaliotas sudaryti techninę dokumentaciją.
