| Typ produktu | Odsávač dymov pri spájkovaní |
| Značka | Weller |
| Model | Zero Smog EL |
| Rozmery (D x Š x V) | 335 x 360 x 445 mm |
| Hmotnosť | 8,6 kg |
| Elektrické napájanie | 230 V / 50 Hz |
| Príkon | 110 W |
| Maximálny podtlak | 2500 Pa |
| Maximálny prietok vzduchu | 150 m³/h |
| Primárny filter (predfilter) | Stredný filter M5 (zachytáva 40-60% jemných prachových častíc > 1 µm) |
| Kompaktný filter | Filter H13 (99,95% častíc do 0,18 µm) + filter s aktívnym uhlím |
| Indikátor nasýtenia filtra | Červená výstražná kontrolka (bliká = prekročená životnosť, svieti = príliš nízka sacia schopnosť) |
| Automatické bezpečnostné vypnutie | Áno, po 5 minútach, ak je sacia schopnosť príliš nízka |
| Zhoda | CE, UKCA, ESD konštrukcia |
| Povolené použitie | Odsávanie dymov pri spájkovaní, výparov lepidla (s vhodným filtrom) |
| Zákazy | Neodsávajte kvapaliny ani horľavé plyny, nepoužívajte bez filtra |
| Frekvencia výmeny kompaktného filtra | Aspoň raz ročne, alebo skôr pri prekročení limitných koncentrácií |
| Reset kontrolky | Podržte tlačidlo ventilátora a zapnite vypínač, až kým kontrolka nebliká 3 sekundy |
| Čistenie a údržba | Pred akýmkoľvek zásahom odpojte; upchaté filtre vymeňte ako špeciálny odpad |
| Záruka | 12 mesiacov na výrobné chyby |
| Teplota okolia pri použití | Uzavreté miestnosti pri izbovej teplote |
Často kladené otázky - Zero Smog EL Weller
Otázky používateľov k Zero Smog EL Weller
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kuchynský digestor vo formáte PDF zadarmo! Nájdite svoj návod Zero Smog EL - Weller a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. Zero Smog EL značky Weller.
NÁVOD NA OBSLUHU Zero Smog EL Weller
SK Preklad pôvodného návodu na použitie
SK Uvedenie zariadenia do prevádzky
Se znečištěnými filtry nak-ládejte jako s nebezpečným odpadem.
Se znečištěnými filtry nakládejte jako s nebezpečným odpadem.

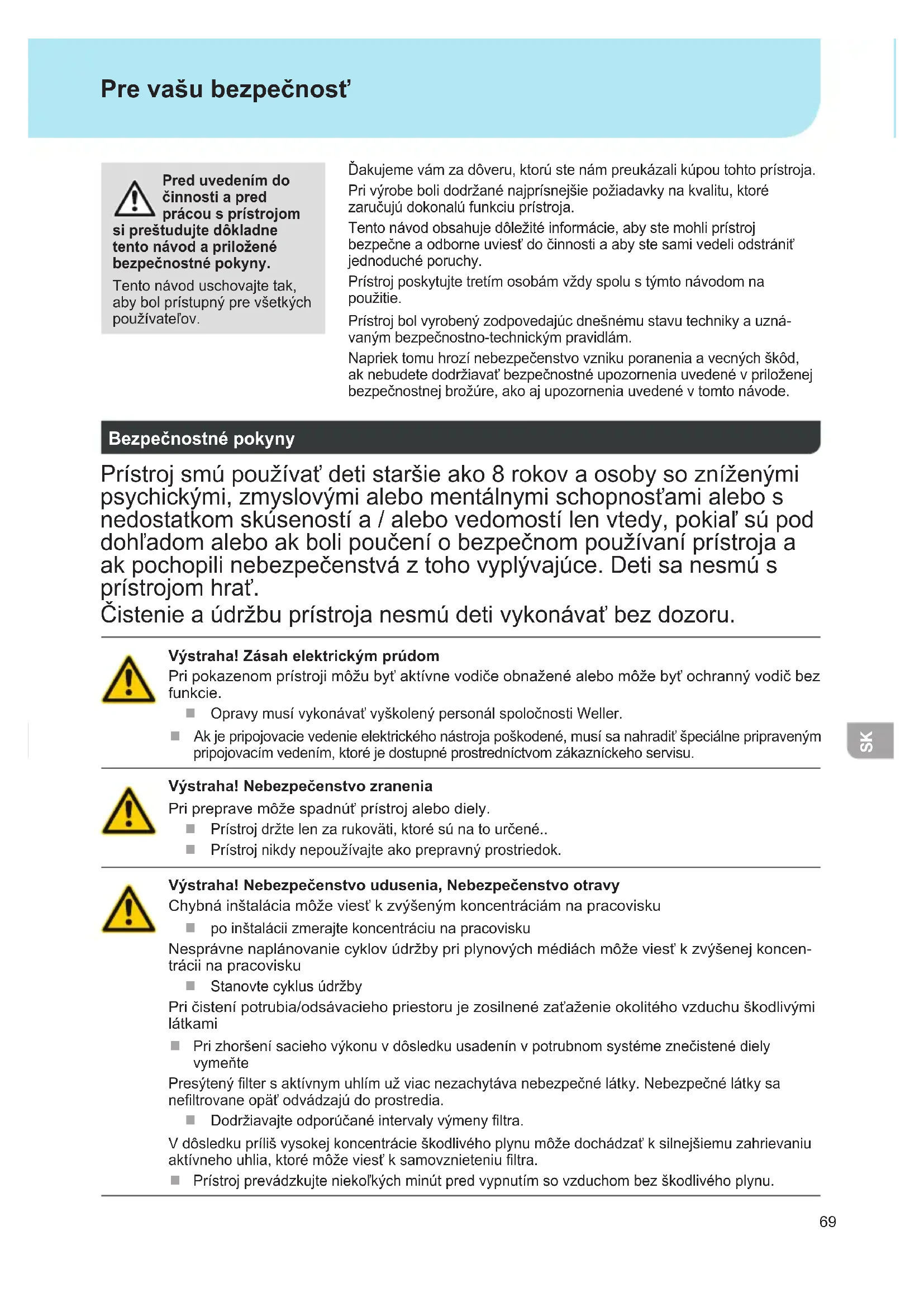

Pred uvedením do činnosti a pred prácou s prístrojom
Tento návod uschovajte tak, aby bol prístupný pre všetkých používatelov.
Ďakujeme vám za dôveru, ktorú ste nám preukázali kúpou tohto prístroja.
Pri výrobe boli dodržané najprísnejšie požiadavky na kvalitu, ktoré zaručujú dokonalú funkciu prístroja.
Tento návod obsahuje dôležité informácie, aby ste mohli prístroj bezpečne a odborne uviest do činnosti a aby ste sami vedeli odstránit jednoduché poruchy.
Prístroj poskytujte tretím osobám vždy spolu s týmto návodom na použitie.
Prístroj bol vyrobený zodpovedajúc dnešnému stavu techniky a uznávaným bezpečnostno-technickým pravidlám.
Napriek tomu hrozí nebezpečenstvo vzniku poranenia a vecných škôd, ak nebudete dodržiavať bezpečnostné upozornenia uvedené v priloženej bezpečnostnej brožúre, ako aj upozornenia uvedené v tomto návode.
Bezpečnostné pokyny
Prístroj smú používať deti staršie ako 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnost'ami alebo s nedostatkom skúseností a / alebo vedomostí len vtedy, pokiaľ sú pod dohl'adom alebo ak boli poučení o bezpečnom používaní prístroja a ak pochopili nebezpečenstvá z toho vyplývajúce. Deti sa nesmú s prístrojom hrat'.
Čistenie a údržbu prístroja nesmú deti vykonávať bez dozoru.
Pri pokazenom prístroji môžu byť aktívne vodiče obnažené alebo môže byť ochranný vodič bez funkcie.
- Opravy musí vykonávať vyškolený personal spoločnosti Weller.
Ak je pripojovacie vedenie elektrického nástroja poškodené, musí sa nahradiť speciálne pripraveným pripojovacím vedením, ktoré je dostupné prostredníctvom zákazníckeho servisu.
Pri preprave môže spadnút' prístroj alebo diely.
Prístroj držte len za rukoväti, ktoré sú na to určené..
Prístroj nikdy nepoužívajte ako prepravný prostriedok.
Chybná inštalácia môže viest' k zvýšeným koncentráciám na pracovisku
po inštalácii zmerajte koncentráciu na pracovisku
Nesprávne naplánovanie cyklov údržby pri plynových médiách môže viest' k zvýšenej koncentrácií na pracovisku
Pri čistení potrubia/odsávacieho priestoru je zosilnené zaťaženie okolitého vzduchu škodlivými látkami
- Pri zhoršení sacieho výkonu v dôsledku usadenín v potrubnom systéme znečistené diely vymeňte
Presýtený filter s aktívnym uhlím už viac nezachytáva nebezpečné látky. Nebezpečné látky sa nefiltrovane opát odvádzajú do prostredia.
■ Dodržiavajte odporúčané intervaly výmeny filtra.
V dôsledku príliš vysokej koncentrácie škodlivého plynu môže dochádzat' k silnejšiemu zahrievaniu aktívneho uhlia, ktoré môže viest' k samovznieteniu filtra.
Prístroj prevádzkujte niekol'kých minút pred vypnutím so vzduchom bez škodlivého plynu.
Používanie v súlade s určeným účelom použitia
Tento filtračný systém je vhodný na odsávanie a filtráciu častíc a plynov v - závislosti od príslušného filtračného média.
Neodborné používanie môže viest' k t'ažkostiam s dýchaním, zaduseniu, otrave alebo rakovine
Častice a plyny, ktoré nezodpovedajú nasadenému filtračnému médiu, sa nesmú odsávat'.
Kvapaliny, ako aj horl'avé plyny sa nesmú odsávat'
Prístroj nikdy nepoužívajte bez filtra alebo s plným filtrom.
Prístroj nikdy nepoužívajte bez krytu ventilátora
Tento prístroj sa smie používať len pri izbovej teplote a vo vnútorných priestoroch.
Toto zariadenie bolo koncipované na plošné odsávanie a nie je vhodné na priame odsávanie pri spájkovacej rúčke.
Použitie zodpovedajúce danému účelu zahrňa aj to, že
■ budete dodržiavať tento návod,
budete rešpektovať všetky súvisiace dokumenty,
na pracovisku budete dodržiavat' národné predpisy o ochrane zdravia a prevencii úrazov.
Spájkovanie alebo zváranie lakovaných drôtov
- Pri spájkovaní a zváraní lakovaných drôtov používajte štandardný predradený filter filtra na médiá M5.
Odsávanie výparov z lepenia
- Pri odsávaní výparov z lepenia používajte širokopásmový plynový filter (bez filtra disperzných látok).
Výrobca nepreberá záruku za svojvolne vykonané zmeny na zariadení.
Z dôvodu rôzne vysokých rizík a potenciálov nebezpečenstva môžu niektoré pracovné kroky vykonávať len vyškolení odborníci.
| Pracovný krok Skupiny používatel'ov | |
| Inštalácia komplexného potrubného systému pri pripojení viacerých odsávacích ramien | Odborný personál s technickým vzdelaním |
| Výmena elektrických náhradných dielov Elektrotechnik | |
| Stanovenie intervalov údržby Odborník v oblasti bezpečnosti | |
| ObsluhaVýmena filtra | Laici |
| Inštalácia komplexného potrubného systému pri pripojení viacerých odsávacích ramienVýmena elektrických náhradných dielov | Učni technických odborov pod vedením a dozorom vyškolených odborníkov |
Záruka
Nároky kupujúceho na odstránenie chýb tovaru sú premlčané jeden rok po jeho dodaní kupujúcemu. Neplatí to pre regresné nároky kupujúceho v zmysle §§ 478, 479 BGB (nemecký občiansky zákonník). Nami poskytovanú záruku poskytujeme iba v prípade, ak sme záruku spol'ahlivosti alebo trvanlivosti písomne vystavili a označili pojmom „Záruka“.
Záruka prepadá pri neodbornom používaní a ak boli vykonané zásahy nekvalifikovanými osobami.
Technické zmeny vyhradené!
Informujte sa prosím na internetovej stránke www.weller-tools.com
Používajte len originálne náhradné diely firmy WELLER.
So znečistenými filtrami je potrebné zaobchádzat' ako so špeciálnym odpadom. Vymenené časti filtra, samotný filter alebo staré zariadenie likvidujte v súlade s predpismi vašej krajiny.
Upozornenie
Rôzne taviace prísady, podiely taviacich prísad ako aj podiely prachu v odsávanom vzduchu môžu značne redukovat' životnosť filtra. Pri odsávaní výparov lepidiel je potrebné použit' širokopásmový plynový filter (bez filtra na suspendované látky).
Pre riadnu funkciu filtračného systému sa musí kompaktný filter vymenit' nasledovne
■ minimálne 1-krát za rok
pri prekročení dovolenej priemernej koncentrácie na pracovisku, alebo
podl'a plánu údržby
Filter na suspendované látky a širokopásmový plynový filter sú navzájom zosúladené, także sa vymieňajú spolu ako kompaktný filter. Pre zaručenie bezchybnej funkcie filtra sa musí tento kompaktný filter menit' jeden krát ročne. Filter na jemný prach (filtračná rohož) je predfiltračným stupňom kompaktného filtra a musí sa preto vymieňat' častejšie.
Najneskôr s každou 10. výmenou jemného prachového filtra sa dôrazne odporúča výmena kompaktného filtra.
Odporúčaná životnosť filtra uplynula. Poukazuje na výmenu filtra. Blikanie zrušte stlačením funkcie resetu na obslužnom pulte a naplánujte výmenu filtra.
Červená výstražná kontrolka svieti trvalo:
Sací výkon je príliš nízky. Vypnite filtračnú jednotku. Skontrolujte dýzy a rúru a v prípade potreby ich vyčistite. Ak sa pri najbližšom zapnutí opätovne rozsvieti červená výstražná kontrolka, musíte vymenit filter.
Ak neprijmete príslušné opatrenia, filtračná jednotka sa po piatich minútach vypne, aby zabránila prehriatiu.
Pri výmene hlavného filtra obnovíte stav filtračnej jednotky nasledovne:.
Gombík ventilátora podržte stlačený a súčasne zapnite spínač, kým nezačne blikat červená výstražná kontrolka na 3 sekundy.
Chybové hlásenia a odstraňovanie chýb
| Hlásenie/symptóm Možná príčina Odstránenie | ||
| Chýbajúci odsávací výkon | Potrubný systém netesný | Utesnite potrubný systém |
| Filter znečistený | Výmena filtra | |
| Zero Smog nenabieha | Tepelné vypnutie | Zero Smog nechajte vychladnút. Po cca 3 hod. ho opät' zapnite. |
| Filter na suspendované látky sa príliš rýchlo znečistí | nie je použitý žiadny predfilter | Vložte predfilter M5 vložte filter. Pri vysokom podiele pevných látok vložte predodlučovač |
Technické údaje
| Odsávanie výparov pri spájkovaní | Zero Smog EL |
| Rozmery D x Š x V (mm) 335 x 360 x 445 | |
| Rozmery D x Š x V (inch) 13.19 x 14.17 x 17.52 | |
| Hmotnost' cca (kg) 8,6 | |
| Siet'ové napätie (V/Hz) FT91010699: | 230 / 50Zero Smog EL120 / 60 |
| Príkon Príkon (W/V) 110/230 | 110/120 |
| Max. vákuum (Pa/V) 2.500/230 | 2.100/120 |
| Max. prečerpávané množstvo (m3/h) 150 | |
| Predfilter | Filtračné médium M5 zachytáva 40-60% jemného prachu > 1 mm. |
| Kompaktný filter | Filter na suspendované látky triedy H13 (99,95 % čiastočky do cca 0,18 μm) kombinovaný s filtrom s aktívnym uhlím |
Symboly
Pozor!
Pred výkonom akýchkol'vek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Elektrické náradie nevyhadzujte do komunálneho odpadu! Podla európs- kej smernice o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierat oddelene od ostatného odpadu a podrobit ekologicky šetrnej recyklácii.
So znečistenými filtrami je potrebné zaobchádzat' ako so špeciálnym odpadom. Vymenené časti filtra, samotný filter alebo staré zariadenie likvidujte v súlade s predpismi vašej krajiny.
Pred zagonom naprave in preden začnete z delom v
celoti preberite ta navodila in priložena varnostna navodila.
SK EÚ vyhlásenie o zhode
Vyhlasujeme, že uvedené výrobky spíňajú ustanovenia nasledujúcich nariadení:
SL Izjava EU o skladnost
Splnomocňuje zostaviť technické podklady.
