Zero Smog 6V - Köksfläkt Weller - Gratis bruksanvisning och manual
Hitta enhetens manual gratis Zero Smog 6V Weller i PDF-format.
| Produkttyp | Lödröksutsug |
| Varumärke | Weller |
| Modell | Zero Smog 6V |
| Mått (L x B x H) | 450 x 450 x 650 mm |
| Vikt | 40 kg |
| Matningsspänning | 230 V / 50 Hz eller 120 V / 60 Hz beroende på version |
| Effektförbrukning | 460 VA |
| Säkringsskydd | T3,15 A |
| Maximalt vakuum | 2 800 Pa |
| Maximalt luftflöde | 615 m³/h |
| Ljudnivå | 51 dB(A) |
| Filtertyp | Fint dammfilter F7 (nivå 1) + Kompaktfilter H13 och aktivt kol/Chemisorb (nivå 2/3) |
| Filterstatusindikering | Röd LED (full), gul (>80%), grön (<80%) |
| Gränssnitt | RS232 och USB (för uppdatering och effektivitetstest) |
| Funktioner | Automatisk tryckreglering, programmerbar automatisk avstängning, hastighetsinställning 30-100% |
| Omgivningstemperatur vid användning | Slutet rum, rumstemperatur |
| Säkerhet | Termiskt skydd, automatisk avstängning efter överhettning, elektrisk säkerhet |
| Underhåll | Byte av kompaktfilter minst 1 gång per år, filterdyna oftare enligt indikering |
| Garanti | 12 månader mot tillverkningsfel |
| Avsedd användning | Ytutsug för lödrök (inte lämplig för direkt sug på lödkolv) |
| Godkännanden | CE enligt direktiv 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) |
| Medföljande tillbehör | CD med programvara för effektivitetstest, användarmanual |
Vanliga frågor - Zero Smog 6V Weller
Användarfrågor om Zero Smog 6V Weller
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köksfläkt i PDF-format gratis! Hitta din manual Zero Smog 6V - Weller och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Zero Smog 6V av märket Weller.
BRUKSANVISNING Zero Smog 6V Weller
SV Översättning av bruksanvisning i original
SV Leveransomfattning
DK Leveringsomfang
FI Toimitussisältö
GR Υλικά παράδοσης
TR Teslimat kapsamı
CZ Rozsah dodávky
PL Zakres dostawy
sv Uppåt-/nedåtknappar
DK OP/NED-taster

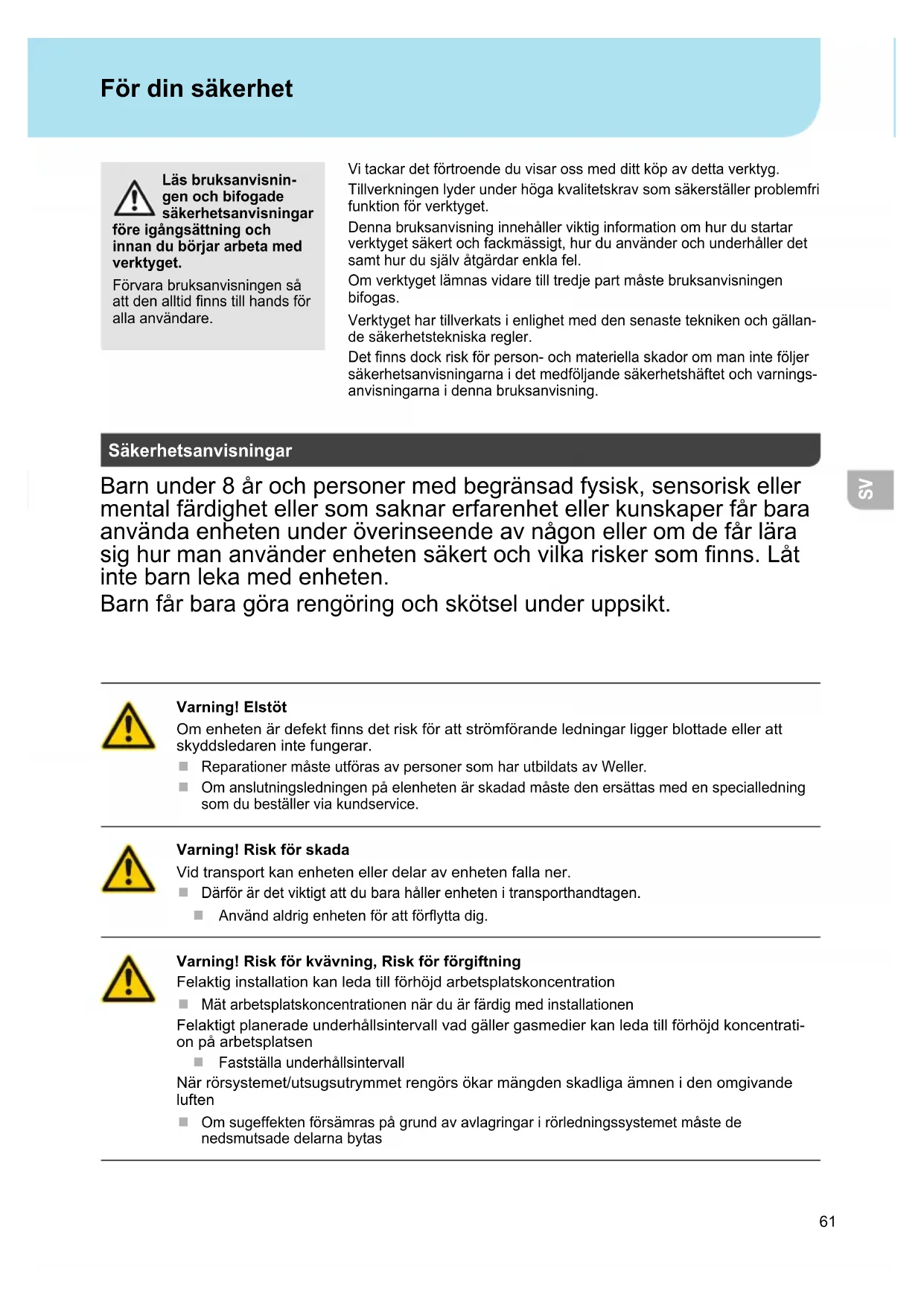

Läs bruksanvisningen och bifogade säkerhetsanvisningar
före igångsättning och innan du börjar arbeta med verktyget.
Förvara bruksanvisningen så att den alltid finns till hands för alla användare.
Vi tackar det förtroende du visar oss med ditt köp av detta verktyg.
Tillverkningen lyder under höga kvalitetskrav som säkerställer problemfri funktion för verktyget.
Denna bruksanvisning innehåller viktig information om hur du startar verktyget säkert och fackmässigt, hur du använder och underhåller det samt hur du själv åtgärdar enkla fel.
Om verktyget lämnas vidare till tredje part måste bruksanvisningen bifogas.
Verktyget har tillverkats i enlighet med den senaste tekniken och gällande säkerhetstekniska regler.
Det finns dock risk för person- och materiella skador om man inte följer säkerhetsanvisningarna i det medföljande säkerhetshäftet och varningsanvisningarna i denna bruksanvisning.
Barn under 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns. Låt inte barn leka med enheten.
Barn får bara göra rengöring och skötsel under uppsikt.
Varning! Elstöt
Om enheten är defekt finns det risk för att strömförande ledningar ligger blottade eller att skyddsledaren inte fungerar.
■ Reparationer måste utföras av personer som har utbildats av Weller.
Om anslutningsledningen på elenheten är skadad måste den ersättas med en specialisedning som du beställer via kundservice.
Varning! Risk för skada
Därför är det viktigt att du bara håller enheten i transporthandtagen.
Använd aldrig enheten för att förflytta dig.
Varning! Risk för kvävning, Risk för förgiftning
Felaktig installation kan leda till förhöjd arbetsplatskoncentration
Mät arbetsplatskoncentrationen när du är färdig med installationen
Felaktigt planerade underhållsintervall vad gäller gasmedier kan leda till förhöjd koncentration på arbetsplatsen
Fastställa underhållsintervall
När rörsystemet/utsugsutrymmet rengörs ökar mängden skadliga ämnen i den omgivande luften
Om sugeffekten försämras på grund av avlagringar i rörledningssystemet måste de nedsmutsade delarna bytas
Använd Maskinen Enligt Anvisningarna
Att tänka på
WELLER lõdgasutsug Zero Smog motsvarar EG- försäkran om överensstämmelse enligt de grundläggande säkerhetskraven i direktiv 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS).
Tillverkaren tar inget ansvar för eventuella förändringar av verktyget som användaren utför på eget bevåg.
Filtersystemet är avsett för utsugning och filtrering av partiklar och gaser – beroende på vilket filtermedium som används.
Varning! Risk för kvävning, Risk för förgiftning
Felaktig användning kan medföra andningsbesvär, kvävning, förgiftning eller cancer
Partiklar och gaser som inte kan hanteras av det filtermedium som används får inte sugas ut.
Vätskor och brandfarliga gaser får inte sugas ut
Använd aldrig enheten utan filter eller när filtret är fullt.
Använd aldrig enheten utan fläktkåpor
Denna enhet får endast användas inomhus i rumstemperatur.
Zero Smog 4V, Zero Smog 6V: Enheten har konstruerats för användning som ytuppsugning och är inte avsedd för direkt uppsugning på lödkolven.
Zero Smog 20T: Enheten har konstruerats för användning som direktuppsugning på lödkolven och är inte avsedd för ytuppsugning.
Avsedd användning innebär att
■ denna bruksanvisning beaktas,
■ alla medföljande dokument beaktas,
de nationella skyddsföreskrifter som gäller på användningsplatsen följs.
Effektivitetsprovning
I enlighet med de allmänna arbetsskyddskraven måste funktionen och effektiviteten hos utsugssystem kontrolleras regelbundet, minst en gång om året (TRGS 528 BGETF). Med hjälp av effektivitetsprovningen kan du kontrollera att lödröksutsugarna WFE 2S / WFE 4S och Zero Smog 4V / Zero Smog 6V / Zero Smog 20T fungerar som de ska. Använd medföljande programvaru-cd.
Användarkategorier
Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.
| Arbetsmoment Användarkategorier | |
| Installation av komplexa rörsystem vid anslutning av flera utsugsarmar | Fackpersonal med teknisk utbildning |
| Byte av elektriska reservdelar Elektriker | |
| Bestämning av underhållsintervall Säkerhetsexpert | |
| OperatörByte av filter | Lekman |
| Installation av komplexa rörsystem vid anslutning av flera utsugsarmarByte av elektriska reservdelar | Tekniklärlingar under överinseende av utbildad fackman |
| Lödröksutsug Zero Smog | 4V Zero Smog 6V Zero | Smog 20T | |
| Mått L x B x H 320 x 320 x | 395 mm 450 x 450 x 650 | mm | 450 x 450 x 695 mm |
| Vikt 19 kg 40 kg 45 kg | |||
| Nätspänning T0053660699: | 230 V / 50 Hz | T0053666699: | T0053670699: |
| 230 V / 50 Hz | 230 V / 50 Hz | ||
| T0053660299: | T0053666299: | T0053670299: | |
| 120 V / 60 Hz | 120 V / 60 Hz | 120 V / 60 Hz | |
| Effekt 275 VA 460 VA | 530 VA | ||
| Säkring T1, 6A T3, 15A T3, | 15A | ||
| Max. vakuum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max sugkapacitet | 230 m^3/h | 615 m^3/h | 100 m^3/h |
| Ljudtrycksnivå | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Förfilter Steg 1 | Finfilter klass F7 | ||
| KompaktfilterSteg 2; 3 | Partikelfilter H13 + Gasfilter (50% Aktivt kol + 50 % Chemisorb) | ||
| RS232-gränssnitt | Med hjälp av RS232-gränssnittet kan anordningen med alla funktioner användas resp. Fjärrövervakas. | ||
| USB-port | Via USB-gränssnittet går det att genomföra uppdateringar av fast programvara, effektivitetstest och en dataloggningsfunktion.USB-minnet får bara vara insatt högst 2 minuter! Därefter kopplas USB-modulen automatiskt ifrån. | ||
Garanti
Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.
Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".
Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.
Med reservation för tekniska ändringar.
Mer information hittar du på www.weller-tools.com

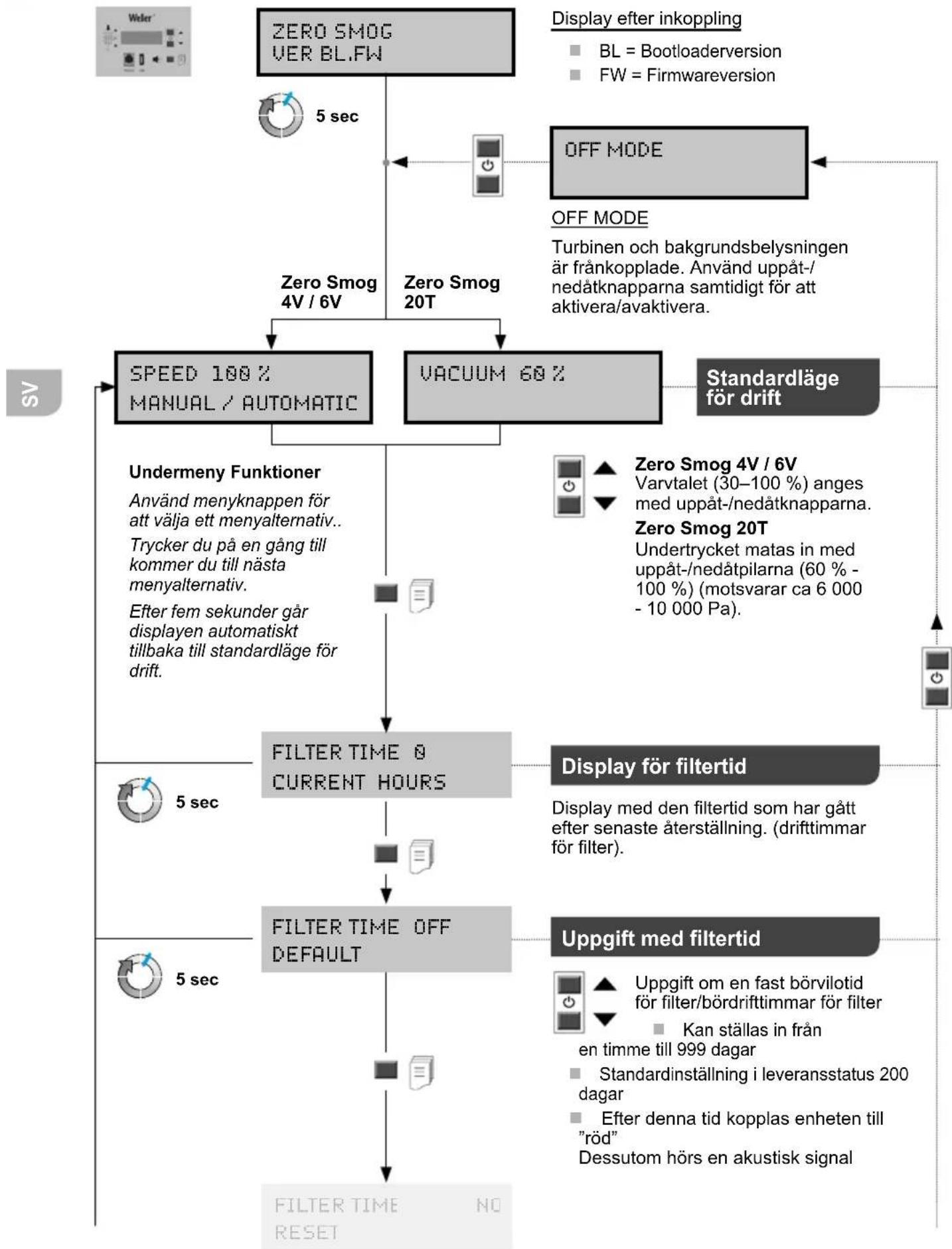

Menyer


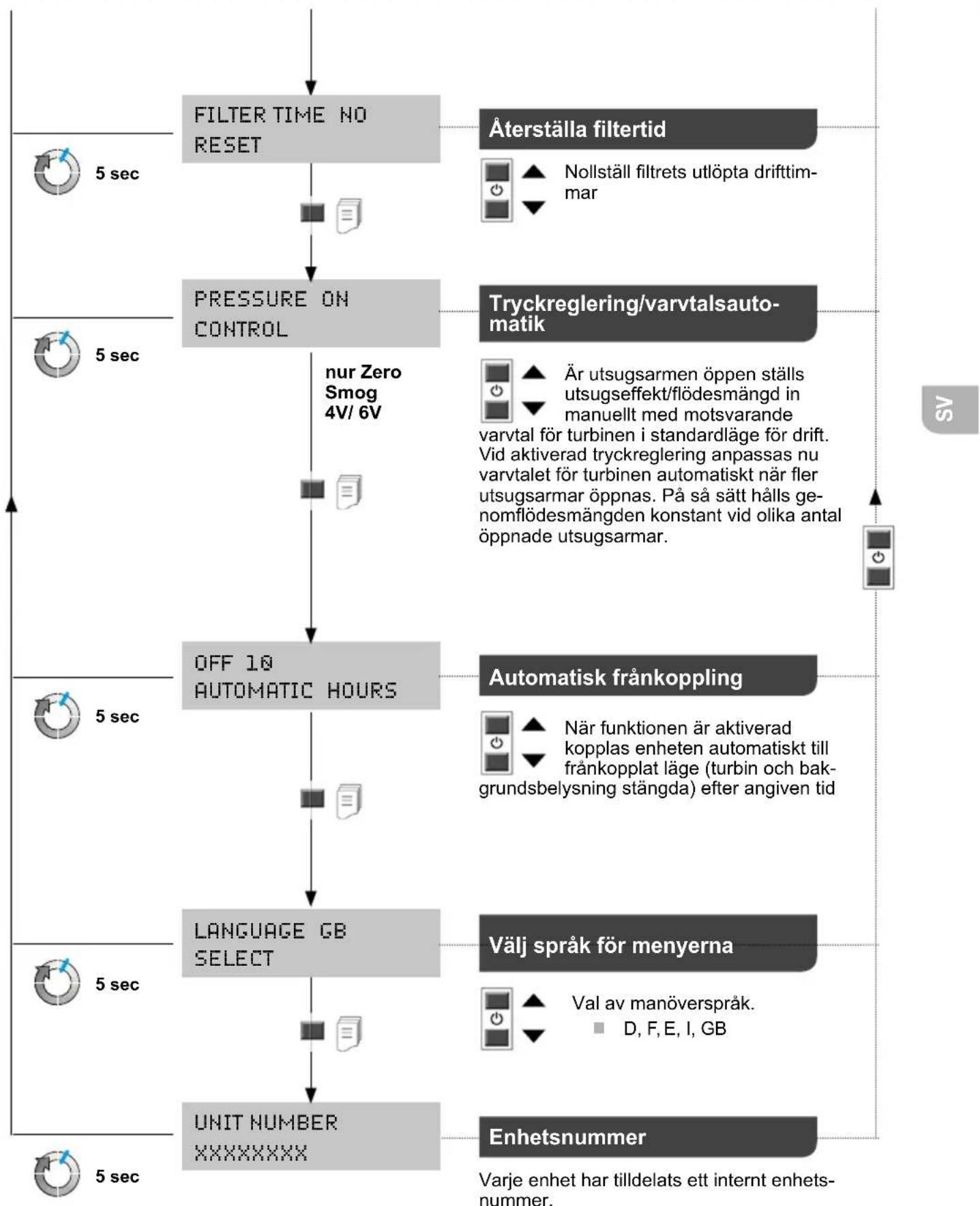

Varning!
Tag ut kontakten ur väggut- taget, om maskinen skall åtgärdas.
Använd endast originalreservdelar.
Smutsiga filter måste behandlas som riskavfall. Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.
Varning
Olika flussmedel, flussmedelsrester liksom vissa dammpartiklar från den utsugna luften kan väsentligt reducera filtrets livslängd. Vid utsugning av limångor används ett gasfilter (utan partikelfilter).
För att filtersystemet ska fungera problemfritt måste filtret bytas ut enligt följande
■ minst en gång per år eller
■ enligt indikering eller
om den tillåtna koncentrationen på arbetsplatsen överskrids
■ enligt underhållsplan
Med hjälp av tryckskillnadsmätning registreras filtrets föroreningsnivå. På filterdisplayen visas aktuell filterstatus
Röd = filtret fullt
Är filtret förbrukat hörs en akustisk signal:
Signalton varje timme
efter 36 timmar varje halvtimme
efter 54 timmar var 10:e min
efter 72 timmar en kontinuerlig ton.
Partikelfiltret och gasfiltret är anpassade till varandra och byts ut tillsammans som ett kompaktfilter. För att en fullgod filterfunktion ska kunna säkerställas måste kompaktfiltret bytas en gång om året. Finfiltret (filtermatta) är kompaktfiltrets förfiltersteg och ska därför bytas ut oftare. Det räcker med att byta ut förfiltermattan om den röda lysdioden på enheten inte längre börjar lysa när den används igen.
Felmeddelanden och åtgärder
| Meddelande/Symtom Möjlig | orsak Åtgärd | |
| Dålig sugkapacitet | Rörsystemet otätt | Täta rörsystemet |
| Filtret smutsigt | Byt filter | |
| För lågt varvtal på turbinen | Höj börvärdet för varvtalet | |
| Högt sugbuller | Lufthastigheten genom utsugnings armen för hög | Sänk lufthastigheten genom att sänka varvtalet (mindre börvärdet för luftmängd) |
| Zero Smog startar inte | Överhettningsskydd utlöst | Låt Zero Smog svalna Starta igen efter cirka 3 timmar |
| Filterindikatorn fungerar inte | Undertrycksslangen sattes inte vid på efter filterbyte | Sätt dit slangen filtret ordentligt |
| Partikelfilter smutsas ner för snabbt | Inget förfilter insatt | Sätt in förfilter F7 Sätt in filter Vid hög andel fasta ämnen sätt in föravskiljare |
| USB-mediet kan inte identifieras | USB-mediet har varit insatt för länge | Låt USB-mediet sitta inne högst 2 minuter. Ta ut USB-mediet, koppla från enheten och koppla in den igen. |
| Återställning av enhet | Felaktigt USB-medium > 100 mA | Ta ut USB-mediet! |
Ursprunglig försäkran om överensstämmelse
Lödröksug Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Vi deklarerar att de betecknade produkterna uppfyller bestämmelserna i följande riktlinjer: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Tillämpade harmoniserade standarder:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Bemyndigar sammanställning av tekniskt underlag.
Weller Tools GmbH
Läs bruksanvisningen!
Dra alltid ut kontakten ur uttaget innan arbete utförs på verktyget.
ESD-korrekt design och ESD-korrekt arbetsplats
CE-märket
Avfallshantering
Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
Smutsiga filter måste behandlas som riskavfall.
Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.
