WFE P - Cappa Weller - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante per fumi di saldatura
Marca	Weller
Modello	WFE P
Dimensioni (L x l x H)	140 x 140 x 295 mm
Peso	4 kg
Tensione di alimentazione	230 V AC, 50-60 Hz
Potenza assorbita	70 W
Vuoto max.	30 000 Pa
Portata d'aria max.	30 l/min (per 1 saldatore)
Livello sonoro a 1 m	40 dB(A)
Capacità posti di lavoro	1-2 posti
Filtro compatto	Filtro antiparticolato classe E12 + filtro a gas a banda larga (50% AKF, 50% Puratex)
Prefiltro	Filtro per polveri sottili classe F7
Progettazione ESD	Sì (design e posto di lavoro conformi ESD)
Manutenzione	Pulire regolarmente il tubo e il tubo di aspirazione; sostituire i filtri secondo il piano di manutenzione
Sostituzione del filtro compatto	Almeno 1 volta all'anno o dopo 10 sostituzioni del prefiltro
Sicurezza	Arresto termico in caso di surriscaldamento; protezione contro i cortocircuiti
Pezzi di ricambio originali	Disponibili tramite Weller (filtri, cavo di alimentazione, ecc.)
Uso previsto	Aspirazione diretta sul saldatore per fumi di saldatura (non per aspirazione di superficie)
Temperatura ambiente di utilizzo	Max. 50°C
Norme	CE, EN 60335-1, EN 60335-2-45, EN 62233, EN 55014-1/2
Garanzia	12 mesi contro vizi di fabbricazione

Domande frequenti - WFE P Weller

Con quale frequenza è necessario sostituire il filtro compatto?

Il filtro compatto deve essere sostituito almeno una volta all'anno o dopo 10 sostituzioni del prefiltro (filtro per polveri sottili) al più tardi. In caso di superamento delle concentrazioni limite, sostituirlo più spesso secondo il piano di manutenzione.

Posso utilizzare l'apparecchio senza filtro?

No, non utilizzare mai l'apparecchio senza filtro o con un filtro pieno. Ciò può causare il rilascio di sostanze nocive non filtrate e danneggiare l'apparecchio.

Come pulire il tubo di aspirazione del saldatore?

In caso di sporcizia, posizionare il tubo di aspirazione in un contenitore chiuso e ermetico contenente alcol per pulizia fino alla dissoluzione dei residui. Rispettare le norme di sicurezza per l'alcol e smaltirlo come rifiuto pericoloso.

Cosa fare se l'apparecchio non si avvia?

Prima controllare il disinserimento termico: lasciare raffreddare l'apparecchio per circa 3 ore, poi riaccendere. Se il problema persiste, controllare il fusibile o contattare il servizio clienti ([e-mail]).

Qual è la differenza tra il filtro compatto e il prefiltro?

Il prefiltro (classe F7) trattiene le polveri sottili e deve essere sostituito più spesso. Il filtro compatto combina un filtro antiparticolato (classe E12) e un filtro a gas a banda larga; viene sostituito meno frequentemente.

Si possono aspirare gas infiammabili con questo apparecchio?

No, l'apparecchio non deve essere utilizzato per aspirare gas infiammabili, liquidi o gas combustibili. Ciò comporta un rischio di incendio o esplosione.

L'apparecchio è adatto per un'aspirazione di superficie?

No, questo apparecchio è progettato per un'aspirazione diretta sul saldatore e non è adatto per un'aspirazione di superficie o un uso prolungato.

Come capire se il filtro è saturo?

Una diminuzione della potenza di aspirazione è un segno di filtro sporco. Sostituire il prefiltro o il filtro compatto secondo gli intervalli raccomandati. In caso di saturazione del carbone attivo, le sostanze nocive non vengono più assorbite.

Qual è la temperatura massima per l'aria aspirata?

Per una filtrazione ottimale dei gas, la temperatura dell'aria di processo deve essere inferiore a 38°C. L'umidità relativa deve essere inferiore al 60% per la massima efficienza del filtro a gas.

Posso utilizzare tubi non conformi?

No, utilizzare solo tubi corretti e ermetici (simmetrici, dimensioni adatte). Tubi non conformi possono ridurre l'aspirazione e presentare rischi di perdita di gas.

MANUALE UTENTE WFE P Weller

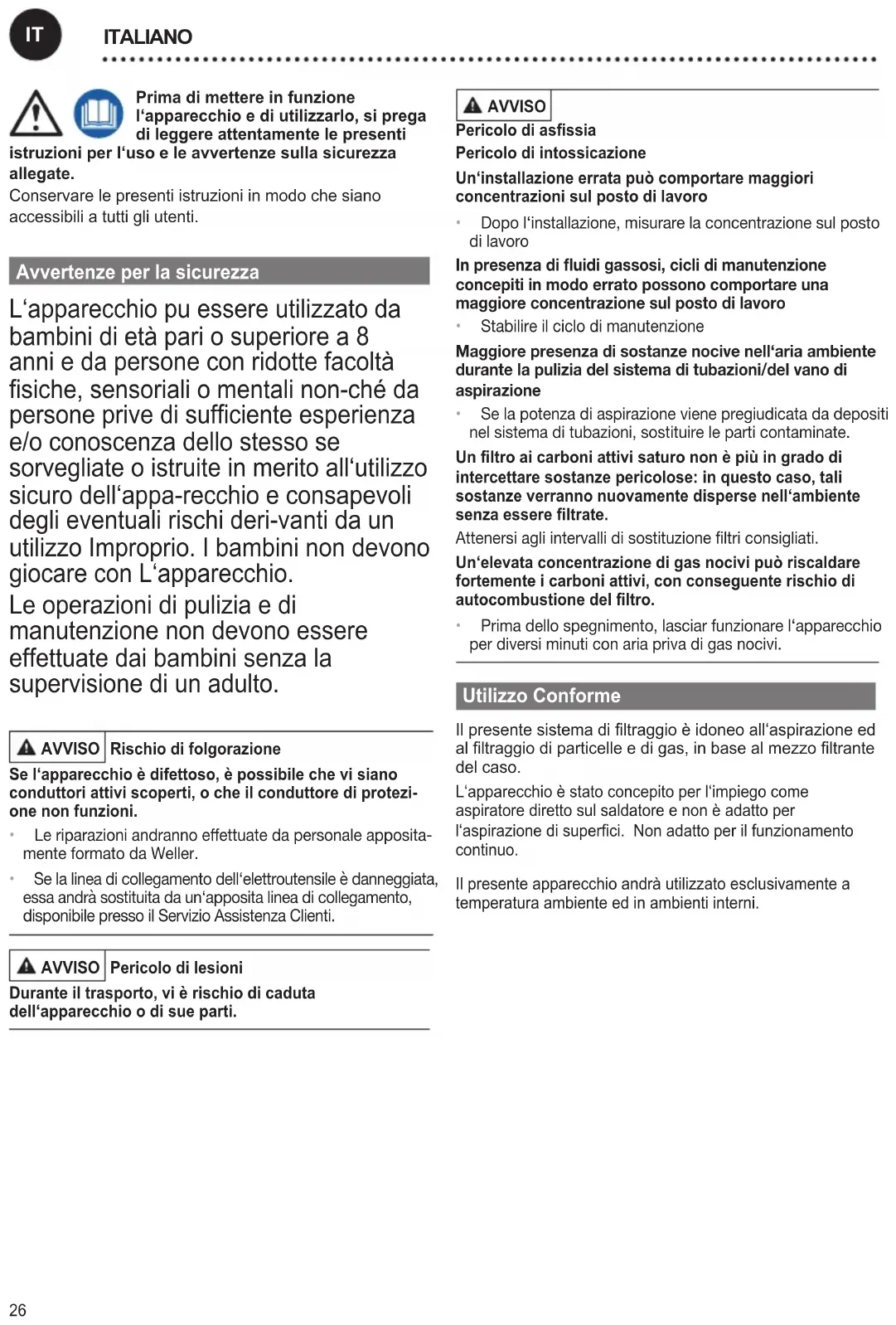

Prima diMETTEREINFUNZIONI I'apparecchio e diutilizzarlo,si prega di leggere attentamente le presenti

istruzioni per l'uso e le avventenze sulla sicurezza allegate.

Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti.

Avvertenze per la sicurezza

L'apparecchio pu essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali non-ché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'appa-recchio e consapevoli degli eventuali rischi deri-vanti da un utilizzo Improprio. I bambini non devono giocare con L'apparecchio.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini alla supervisione di un adulto.

AVVISO

Rischio di folgorazione

Se l'apparecchio è difettoso, è possibile che vi siano conduttori attivi scoperti, o che il conduttore di protezione non funzioni.

Le riparazioni andranno effettuate da personale appositamente formato da Weller.
Se la linea di collegamento dell'eletttroutensile è danneggiata, alla andra sostituita da un'apposita linea di collegamento, disponibile presso il Servizio Assistenza Clienti.

AVVISO

Pericolo di lesioni

Durante il trasporto, vi è rischio di caduta dell'apparecchio o di sue parti.

AVVISO

Pericolo di asfissia

Pericolo di intossicazione

Un'installazione errata può comportare maggiori concentrazioni sul posto di lavoro

• Dopo l'installazione, misurare la concentrazione sul posto di lavoro

In presenza di fluidi gassosi, cicli di manutenzione concepiiti in modo errato possono comportare una maggiore concentrazione sul posto di lavoro

Stabilire il ciclo di manutenzione

Maggiore presenza di sostanze nocive nell'aria ambiente durante la pulizia del sistema di tubazioni/del vano di aspirazione

Se la potenza di aspirazione viene pregiudicata da depositi nelsystemadi tubazioni,sostituirele particontaminate.

Un Roberto ai carboni attivi satura non è più in grado di intercettare sostanze pericolose: in quello caso, tali sostanze verranno nuovamente disperse nell'ambientezza essere filtrate.

Attenersiagliintervalli di sostituzione filtriconsigliati.

Un' elevata concentrazione di gas nocivi cui riscaldare fortemente i carboni attivi, con seguente rischio di autocombustione del filtr.

• Prima dello spegnimento, lasciar funzionare l'apparecchio per diversi minuti con aria priva di gas nocivi.

Utilizzo Conforme

Il presenteistema di filtraggio è idoneo all'aspirazione ed al filtraggio di particelle e di gas, in base al mezzo filtrante del caso.

L'apparecchio è stato concepito per l'impiego come aspiratore diretto sul saldatore e non è adatto per l'aspirazione di superfici. Non adatto per il funzionamento continuo.

Il presente appearecchio andr utilizzato esclusivamente a temperatura ambiente ed in ambienti interni.

AVVISO

Pericolo di asfissia Pericolo di intossicazio

Unutilizzato improprio cui causare problemi respiratori, soffocamento,intossicazione o cancro

Non è consentito aspirare particelle e gas non correspondenti al mezzo filtrante utilizzato
Non e consentito aspirare liquidi o gas inflammabili
Nonutilizzare in alcun caso I'apparecchio sanza filtro, o con il filtrto intasato
Non utilizzato in alcun caso l'apparecchio alla copertura del ventilatore Il corpo deve essere chiuso.
Nonutilizzare tubi,ne flessibili non scaricabili
Utilizzare il dispositivo solo con tubazioni flessibili corrette e a tenuta (Disposizione simmetrica, dimensioni corrette)
Non utilizzato mai il dispositorio con fissure di ventilazione coperte o chiuse

AVVISC

Pericolo di incendio e di esplosione!

L'apparecchio non andrastutilizzato per l'aspirazione di gas inflammabili.

L'apparecchio non andr'a esesto a temperature superiore ai 50°C , a fiamme libere o a solventi condensati.

Il gestore dell'impiano è responsable del rispetto dei valori di soglia legislativi per sostanze nocive sulinki di lavoro.

Ilsystemadi filtraggioandramessoinfunzione esclusivamente in condizioni tecnichea regola d'arte.

L'utilizzo conforme esclude altresi che:

vengano osservate le presenti istruzioni,
vengano rispetto tutte le ulteriori documentazioni accompagnatore,
- vengano rispetto le normative antinfortunistiche nazionali sul luogo di impiego.

Il produttore non si assume alcuna responsabilità nel caso in cui vengano arbitrariamente apportate eventuali modifiche all'apparecchio.

Gruppi utenti

Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito..

Fase operativa Gruppi utenti
Sostituzione di parti elettriche di ricambio	Elettricista Tecnici apprendisti, sotto la guida e la supervisione di un technique specializzato in possesso di preparazione specifica
Definizione degli intervalli di manutenzione	Addetto alla sicurezza
Utilizzo Sostituzione del filtrò	Non occorre preparazione specifica

Esercizio

Avviso

Durante il trasporto, dal filtering principale dell'apparecchio potra fuoriuscire polvere. Accertarsi che l'apparecchio venga messo in funzione in un ambiente idoneo.

ATTENZIONE! Un'elevata concentrazione di gas nocivi comporta il riscaldamento dei carboni attivi. Per escludere un riscaldamento non ammesso, prima dello spegnimento l'apparecchio andr'a fatto funzionare per alcuni minuti in assenza di gas nocivi.

Mettere in funzione l'apparecchio come descripto nel capitolo "Messa in funzione".

Attenersi alle istruzioni per l'uso degli appearecchi collegati.

Verificare che la tensione di alimentazione corrisponda alleindicazioni sulla targhetto.

Inserire la spina nella presa di corrente solo ad appearecchio spento

Il migliorie filtraggio dei gas si otterrà nel seguente modo:

• Temperatura dell'aria di processo nel filtrgo gas < 38 °C
• Umidità relativa < 60 %
• Molecole di gas >30g / mol (filtraggio migliorie con molecole di maggiori dimensioni)
• Temperatura di ebollizione delle molecole di gas >0°C Per l'aspirazione di vapori di collante, utilizzare un filtro per gas ad ampio spettro (senza filtro per sostanze in sospensione).

Cura e manutenzione

AVVISO

Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina alla presa di corrente

L'addetto al dato deve controllare da qualsiapi punto acui ha accesso se il connettore è ancorta lontano.

Non apportare alcuna modifica all'apparecchio!

Le riparazioni andranno effettuate da personale appositamente fornato da Weller.

Utilizzare sostanto pezioni di ricambio originali.

Sostituzione del filtro

MIN 1x

Il filtro per materiale in suspENSIONe e il filtro per gas a banda larga possono essere opportunamente combinati in modo tale da permettere un'unica sostituzione come filtrlo compatto. Il filtro per polveri fini (supporto filtrante), rappresenta il livello di prefiltrato del filtrlo compatto e richiede quando una sostituzione più frequente.

Al più tardi dopo agli 10a sostituzione del filtro per polveri fini, è formente raccomandata la sostituzione del filtrò compatto.

Per il corretto funzionamento delsystema di filtraggio, il filtrato compattodevese sostituito come segue:

almeno una volta all'anno, oppure
in caso di superamento della concentrazione media consentita sul posto di lavoro, oppure
- come da piano di manutenzione

I filtri sporchi devono essere trattati come rifiuti speciali.
Indossare equipaggiamento protettivo di tipo adatto.

Avviso

Diversi flussanti, parti di flussanti, nonché diverse parti di polvere dell'aria aspirata, possono ridurre la durata del filtr. Quando si aspirano i vapori di adesivi, utilizzare un filtro gas a nastro largo (senza filtr per sostanze in sospensione).

Pulizia

Per assicurare il funzionamento corretto del dispositivo, è necessario pulire a intervalli regolari il tubo aspiratore e il flessibile di aspirazione del brasatore FE. In caso di forte presenza di sporciazza, il tubo di aspirazione può essereosto in alcol per la pulizia in un contentatore chiuso a prova di gas fino a quando i residui di fondente non si staccano.

AVVISO

In caso di utilizzo di detergenti, atteneri alle sicurezza previste alla legge per l'utilizzo. Il non rifiuto speciale.

Garanzia

I diritti di reclamo dell'acquirente per eventuali difetti decadono dato un anno alla segna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.

Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine "Garanzia".

La garanzia decadra in caso di utilizzo non conforme o qualora persona non qualificate abbiano effettuato interventi.

Con riserva di modifiche tecniche.

Per ulteriori informazioni:

www.weller-tools.com

Dati Tecnici

L'aspiratore del fumo di saldatura	WFE P
Tensione nominale V / Hz 230 V AC / 50-60
Assorbimento nominale W 70
Vuoto max. Pa 30.000
Portata max. / 1 Saldatore I / min	30
Peso kg 4
Dimensioni L x P x H mm inch	140 x 140 x 295 5,5 x 5,5 x 11,6
Livello di rumorosità ad 1 m dB(A) di distance	40
Capacità max.	1 - 2 postazioni di lavoro
filtro compatto: Filtro per particelle Classe E12 (precedentente H13) Filtro del gas a banda larga (50 % AKF, 50 % Puratex)
filtro primario: microfiltro polvere della classe F7

Simboli

Attenzione!

Leggere le Istruzioni d'uso.

Prima di effettuare qualsi si intervento sull'apparecchio, estrarre sempre il connettore alla presa.

Concezione e postazione di lavoro a norma ESD

Pericolo di schiacciamento

Smaltimento

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche ESAuste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco-compatible. Provedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.

I filtri sporchi devono essere trattati come rifiuti speciali.

Contrassegno CE

Dichiarazione di Conformità originale

Aspiratore per fumi di saldatura WFE P

Dichiariamo che i prodotti dotati di contrassegno adempiano alle seguenti Direttive:

2006/42/EG, 2014/30/EU, 2011/65/EU (RoHS)

Normative armonizzate applicate:

EN 60 335-1: 2012-10

EN 60335-2-45:2012-08;

EN 62233:2008-11/2009-04

EN 55 014-1:2012-05

EN 55 014-2: 2009-06

II Direttore Aministrativo II Direttore Tecnico

Incaricati di redigere la documentazione tecnica.

Weller Tools GmbH

Messaggi d'erreore e problemi

Maggiaggio/Sintomo Possibile causa Misure correttive
• Manca la capacité d'aspirazione	• Tubi non a tenuta	• Chiudere a tenuta i tubi
	• Filtro sporco • Sostituire il filtrto
• L'apparecchio non si avvia	• Disinserimento termico	• Lasciar raffreddare l'apparecchio. Dopo circa 3 ore, riaccenderlo.
• Il dispositivo non funziona	• Fusibile bruciato	• Si prega di rivolgersi al nostro Servizio Assistenza Clienti: [e-mail]
	• Apparecchio collegato non corretta-mente	• Controllare il collegamento
• Il filtrto per sostanze in sospensione si sporca troppo rapidamente	• Prefilterto non inserito • Inserire il prefiltro Inserire il filtrio M5 Se la parte di sostanze solide è elevata, inserire il preseparatore

System filtrazionimente sono iniziata per l'advisione dei medici elettronici.

Indicati di securitate
