BEDIENUNGSANLEITUNG WFE P Weller

DE Deutsch Sicherheitshinweise | Bestimmungsgemäße Verwendung | Benutzergruppen | Pege und Wartung | Garantie | Technische Daten | Symbole | Original Konformitätserklärung

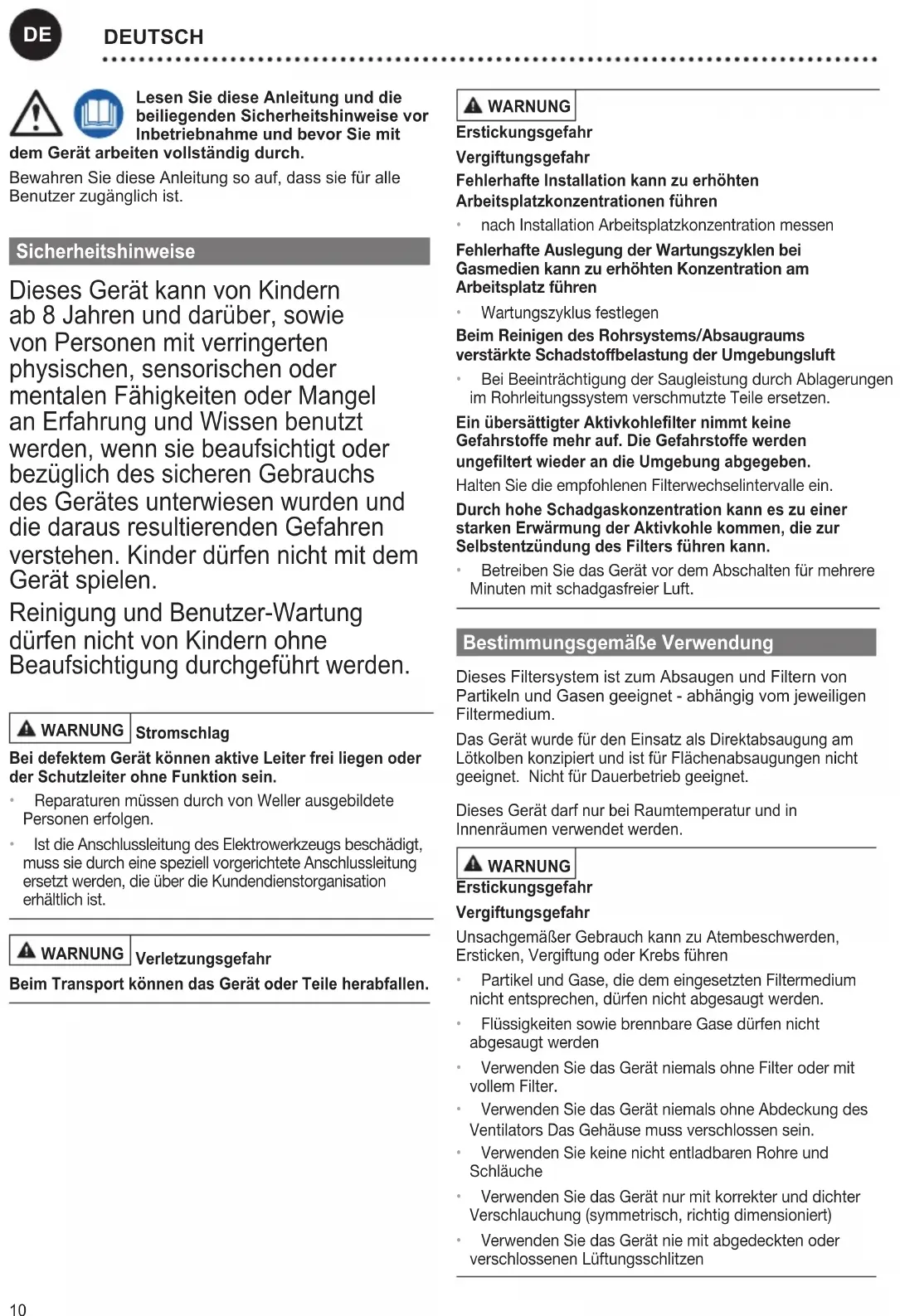

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch. Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist. Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. WARNUNG Stromschlag Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funktion sein.

• ReparaturenmüssendurchvonWellerausgebildete Personenerfolgen.

• IstdieAnschlussleitungdesElektrowerkzeugsbeschädigt, musssiedurcheinespeziellvorgerichteteAnschlussleitung ersetztwerden,dieüberdieKundendienstorganisation erhältlichist. WARNUNG Verletzungsgefahr Beim Transport können das Gerät oder Teile herabfallen. WARNUNG Erstickungsgefahr Vergiftungsgefahr Fehlerhafte Installation kann zu erhöhten Arbeitsplatzkonzentrationen führen

• nachInstallationArbeitsplatzkonzentrationmessen Fehlerhafte Auslegung der Wartungszyklen bei Gasmedien kann zu erhöhten Konzentration am Arbeitsplatz führen

• Wartungszyklusfestlegen Beim Reinigen des Rohrsystems/Absaugraums verstärkte Schadstobelastung der Umgebungsluft

• BeiBeeinträchtigungderSaugleistungdurchAblagerungen imRohrleitungssystemverschmutzteTeileersetzen. Ein übersättigter Aktivkohlelter nimmt keine Gefahrstoffe mehr auf. Die Gefahrstoffe werden ungeltert wieder an die Umgebung abgegeben. HaltenSiedieempfohlenenFilterwechselintervalleein. Durch hohe Schadgaskonzentration kann es zu einer starken Erwärmung der Aktivkohle kommen, die zur Selbstentzündung des Filters führen kann.

• BetreibenSiedasGerätvordemAbschaltenfürmehrere MinutenmitschadgasfreierLuft. Bestimmungsgemäße Verwendung Dieses Filtersystem ist zum Absaugen und Filtern von Partikeln und Gasen geeignet - abhängig vom jeweiligen Filtermedium. Das Gerät wurde für den Einsatz als Direktabsaugung am Lötkolben konzipiert und ist für Flächenabsaugungen nicht geeignet. Nicht für Dauerbetrieb geeignet. Dieses Gerät darf nur bei Raumtemperatur und in Innenräumen verwendet werden. WARNUNG Erstickungsgefahr Vergiftungsgefahr Unsachgemäßer Gebrauch kann zu Atembeschwerden, Ersticken, Vergiftung oder Krebs führen

• PartikelundGase,diedemeingesetztenFiltermedium nichtentsprechen,dürfennichtabgesaugtwerden.

• FlüssigkeitensowiebrennbareGasedürfennicht abgesaugtwerden

• VerwendenSiedasGerätniemalsohneFilterodermit vollemFilter.

• VerwendenSiedasGerätniemalsohneAbdeckungdes VentilatorsDasGehäusemussverschlossensein.

• VerwendenSiekeinenichtentladbarenRohreund Schläuche

• VerwendenSiedasGerätnurmitkorrekterunddichter Verschlauchung(symmetrisch,richtigdimensioniert)

• VerwendenSiedasGerätniemitabgedecktenoder verschlossenenLüftungsschlitzen

DEUTSCH11 WARNUNG Brand- und Explosionsgefahr! Das Gerät darf nicht zum Absaugen von brennbaren Gasen verwendet werden. Das Gerät darf nicht Temperaturen über 50°C, offenen Flammen oder kondensierten Lösungsmitteln ausgesetzt werden. Der Betreiber der Anlage ist für die Einhaltung der gesetzlichen Schadstoffgrenzwerte am Arbeitsplatz verantwortlich. Das Filtersystem darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden. Der bestimmungsgemäße Gebrauch schließt auch ein, dass

• SiedieseAnleitungbeachten,

• SiealleweiterenBegleitunterlagenbeachten,

• SiedienationalenUnfallverhütungsvorschriftenam Einsatzortbeachten. Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen. Benutzergruppen Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.. Arbeitsschritt Benutzergruppen Auswechseln von elektrischen Ersatzteilen Elektrofachkraft Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft Festlegung von Wartungsintervallen Sicherheitsfachkraft Bedienen Filterwechsel Laien Betrieb Hinweis Das Gerät kann nach dem Transport am Hauptlter Staub abgeben. Sicherstellen, dass das Gerät in einem geeigneten Raum in Betrieb genommen wird. ACHTUNG! Hohe Schadgaskonzentration führt zur Erwärmung der Aktivkohle. Um eine unzulässige Erwärmung auszuschließen sollte das Gerät vor dem Abschalten für mehrere Minuten schadgasfrei betrieben werden. Nehmen Sie das Gerät wie im Kapitel „Inbetriebnahme“ beschrieben in Betrieb. Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte. Überprüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt. Gerät nur ausgeschaltet an die Steckdose anschließen. Die bestmögliche Gasltration wird wie folgt erreicht:

• Temperatur der Prozessluft im Gaslter < 38 °C

• Relative Feuchtigkeit < 60 %

• Gasmoleküle > 30 g/mol (Filtration besser mit größeren Molekülen)

• Siedetemperatur der Gasmoleküle > 0 °C VerwendenSiebeimAbsaugenvonKlebedämpfeneinen Breitbandgaslter(ohneSchwebstolter). Pege und Wartung WARNUNG Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Die Bedienungsperson muss von jedem Platz, zu dem sie Zugang hat, kontrollieren, dass der Stecker immer noch entfernt ist. Keinerlei Veränderungen am Gerät vornehmen! Reparaturen müssen durch von Weller ausgebildete Personen erfolgen. Nur original WELLER-Ersatzteile verwenden. Filterwechsel year MIN 1x Der Schwebstofflter und Breitband- Gaslter sind aufeinander abgestimmt, so dass sie als Kompaktlter zusammen ausgetauscht werden. Der Feinstaublter (Filtermatte), ist die Vorlterstufe des Kompaktlters und ist daher häuger zu wechseln. Spätestens mit jedem 10ten Tausch des Feinstaublters wird der Wechsel des Kompaktlters dringend empfohlen. ZurordnungsgemäßenFunktiondesFiltersystemsmussder Kompaktlterwiefolgtgewechseltwerden:

• mindestens1malproJahroder

• beiÜberschreitenderzulässigenmittleren Arbeitsplatzkonzentrationoder

• nachWartungsplan Verschmutzte Filter müssen als Sondermüll behandelt werden. Tragen Sie geeignete Schutzausrüstung. Hinweis Verschiedene Flussmittel, Flussmittelanteile sowie unterschiedliche Staubanteile der abgesaugten Luft können die Lebensdauer des Filters wesentlich reduzieren.Beim Absaugen von Kleberdämpfen ist ein Breitband- Gaslter (ohne Schwebstofflter) zu verwenden.

DEUTSCH Reinigung Um eine einwandfreie Funktion des Gerätes zu gewähr- leisten, müssen Vakuumrohr und Absaugschlauch des FELötkolbens regelmäßig gereinigt werden. Bei starker Verschmutzung kann das Absaugrohr in einem gasdicht ver- schlossenen Behälter in Reinigungsalkohol (Spiritus) gelegt werden bis sich die Flussmittelrückstände gelöst haben. WARNUNG Bei der Verwendung von Reinigungsmit- teln sind die gesetzlichen Sicherheitsvorschriften für deren Handhabung einzuhalten. Das Reinigungsmittel muss als Sondermüll behandelt werden. Garantie Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualizierten Personen Eingriffe vorgenommen wurden. Technische Änderungen vorbehalten! Bitte informieren Sie sich unter www.weller-tools.com Technische Daten Lötrauchabsaugung WFE P Bemessungsspannung V / Hz 230 V AC / 50-60 Bemessungsaufnahme W 70 Max. Vakuum Pa 30.000 Max. Fördermenge / 1 Lötkolben l / min

Gewicht kg 4 Abmessungen L x B x H mm inch 140 x 140 x 295 5,5 x 5,5 x 11,6 Geräuschpegel in 1 m Abstand dB(A) 40 Max. Kapazität

Arbeitsplätze Kompaktlter: Partikellter Klasse E12 (früher H13) Breitband-Gaslter (50 % Aktivkohle 50 % Puratex) Vorlter: Feinstaublter Klasse F7 Symbole Achtung! Betriebsanleitung lesen! Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. ESD gerechtes Design und ESD gerechter Arbeitsplatz Quetschgefahr Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/ EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes. Verschmutzte Filter müssen als Sondermüll behandelt werden. CE-Konformitätszeichen Original Konformitätserklärung Lötrauchabsauggerät WFE P Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen: 2006/42/EG, 2014/30/EU, 2011/65/EU (RoHS) Angewandte harmonisierte Normen: EN 60 335-1: 2012-10 EN 60335-2-45:2012-08; EN 62233:2008-11/2009-04 EN 55 014-1: 2012-05 EN 55 014-2: 2009-06 EN 61 000-3-2: 2015-03 EN 61 000-3-3: 2014-03 EN 50 581: 2013-02 Besigheim, 2018-07-05

B.Frühwald T. Fischer Geschäftsführer Technischer Leiter Bevollmächtigt die technischen Unterlagen zusammenzustellen. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany13

DEUTSCH Fehlermeldungen und Fehlerbehebung Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe

• FehlendeAbsaugleistung • Rohrsystemundicht • Rohrsystemabdichten

• Filterverschmutzt • Filterwechseln

• Gerätläuftnichtan • ThermischeAbschaltung • Gerätabkühlenlassen.Nachca.3h wiedereinschalten.

• Gerätfunktioniertnicht • Sicherungistdurchgebrannt • WendenSiesichbitteanunseren KundenService:technical-service@ weller-tools.com

• Gerätnichtordnungsgemäß angeschlossen

• Schwebstolterzuschnell verschmutzt
