РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Zero Smog TL Weller

RU Оригинальное руководство по эксплуатации

CN 原装使用说明

KO 오리지널 사용 설명서

JP 取扱説明書

Zero Smog TL

DE Lieferumfang

RU Комплект поставки

CN 供货范围

KO 공급 품목

JP 納入パッケージ内容

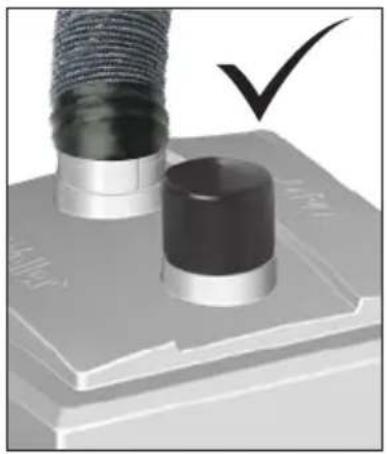

RU Ввод устройства в эксплуатацию

CN 调试

KO 시스템 가동

JP 運転開始

RU Сбросить время фильтра

CN 复位过滤器时间

KO 필터 시간 리셋

JP フィルター時間をリセットする

RU Поменять фильтр предварительной очистки

CN 更换预滤清器

KO 프리필터 교체

JP プレフィルター交換

RU Поменять основной фильтр

CN 更换主滤器

KO 메인필터 교체

JP メインフィルター交換

РУ Проверка фильтра предварительной

очистки и главного фильтра

CN 检查预过滤器和主过滤器

KO 프리필터 및 메인필터 점검

Пускайте уреда в действие както е описано в глава „Пускане в действие“.

Внимательно прочтите данное руководство по эксплуатации и прилагаемые указания по технике

безопасности перед вводом в эксплуатацию и началом работу с устройством.

Храните данное руководство по эксплуатации в месте, доступном для всех пользователей.

Указания по технике безопасности

Детям, а также лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и/или знаний запрещается использовать данное устройство без присмотра или инструктажа по технике безопасности. Не разрешайте детям играть с устройством. Запрещается очистка и обслуживание устройства детьми без присмотра.

ВНИМАНИЕ

Удар током

В неисправном устройстве оголенные провода могут находиться под напряжением или защитные провода могут не выполнять свою функцию.

Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.
При повреждении сетевого кабеля он подлежит замене на специально подготовленный сетевой кабель, который можно получить в организации, осуществляющей послепродажное обслуживание.

ВНИМАНИЕ

Опасность травмирования

Во время транспортировки устройство или его части могут выпасть.

ВНИМАНИЕ

Опасность удушья, Опасность

отравления

Неправильный монтаж может привести к повышению концентрации опасных газов на рабочем месте

после монтажа проверьте концентрацию газов на рабочем месте

Неправильный расчет циклов технического обслуживания может привести к повышенной концентрации газов на рабочем месте

Определение циклов технического обслуживания

При очистке системы трубопроводов/вытяжной камеры имеет место усиленное загрязнение окружающего воздуха вредными веществами

При снижении интенсивности всасывания в результате образования отложений в системе трубопроводов замените загрязненные детали

Переполненный фильтр с активированным углем не задерживает опасные вещества. Опасные вещества выделяются в окружающую среду без фильтрации.

Соблюдайте рекомендуемые интервалы замены фильтров.

При высокой концентрации опасных газов может произойти сильное нагревание активированного угля, которое может привести к самовозгоранию фильтра.

Перед выключением дайте прибору поработать несколько минут при условии, что в воздухе отсутствуют опасные газы.

Использование по назначению

Данная система фильтрации предназначена для отсасывания и фильтрации твердых частиц и газов - в зависимости от соответствующего фильтрующего материала.

Данное устройство разрешается использовать только при комнатной температуре и только в помещениях.

Устройство предназначено для отсасывания с плоскости и не пригодно для непосредственного отсасывания дыма от паяльника.

Пайка и сварка эмалированных проводников

Используйте при пайке и сварке эмалированных проводов стандартные фильтры предварительной очистки F7.-

Отсасывание паров клея

При отсасывании паров клея используйте широкополосный газовый фильтр (без фильтра для мелкодисперсных взвешенных частиц).

ВНИМАНИЕ

Опасность удушья, Опасность

отравления

Ненадлежащее применение может привести к затруднениям дыхания, удушью, отравлению или к возникновению онкологических заболеваний

Отсасывание твердых частиц и газов, которые не соответствуют используемому фильтровальному материалу, не разрешено.
Отсасывание жидкостей и горючих газов не разрешено
Не используйте устройство без фильтра или с загрязненным фильтром.
Никогда не используйте устройство без кожуха вентилятора

ВНИМАНИЕ

Опасность пожара и взрыва!

Устройство не разрешается использовать для отсасывания горючих газов.

Не допускайте воздействия на устройство температур выше 50°C, открытого пламени или конденсированных растворителей.

Оператор установки несет ответственность за соблюдение установленных законом предельных значений вредных веществ на рабочем месте.

Ввод в эксплуатацию системы фильтрации разрешается только в ее безупречном техническом состоянии.

Использование по назначению также подразумевает, что вы

соблюдайте данное руководство по эксплуатации,
соблюдаете все дополнительные сопроводительные документы,
соблюдайте национальные правила предупреждения несчастных случаев по месту использования..

Изготовитель не несет ответственности за самовольное внесение изменений в конструкцию устройства.

Группы пользователей

По причине возникновения различных рисков и потенциальных опасностей некоторые рабочие операции разрешается выполнять только обученным квалифицированным специалистам.

Рабочая операция Группы пользователей

Монтаж комплексных трубопроводных систем при подсоединении нескольких вытяжных рукавов	Квалифицированный персонал с техническим образованиемУченики производственно-технического обученияпод руководствоми наблюдениемквалифицированного специалиста, обладающего соответствующимобразованием
Замена электрических запасных деталей	Профессиональный электрик Ученики производственно-технического обученияпод руководствоми наблюдениемквалифицированного специалиста, обладающего соответствующимобразованием
Определение интервалов технического обслуживания	Специалист по технике безопасности
Обслуживание Замена фильтра	Неспециалисты

Эксплуатация

Внимание

После транспортировки устройства возможен выход пыли на главном фильтре. Проследите за тем, чтобы ввод устройства в эксплуатацию осуществлялся в чистом помещении.

ВНИМАНИЕ

При высокой концентрации опасных газов происходит сильное

нагревание активированного угля. Во избежание недопустимого нагревания устройство должно поработать несколько минут в условиях отсутствия в воздухе опасных газов.

Вводите устройство в эксплуатацию так, как описано в главе „Ввод в эксплуатацию“.

Соблюдайте соответствующие руководства по эксплуатации подсоединяемых устройств.

Убедитесь, что напряжение сети соответствует параметрам, указанным на заводской табличке.

Перед подсоединением устройства к розетке убедитесь, что оно выключено.

Оптимальная фильтрация газов достигается следующим образом:

Температура технологического воздуха в газовом фильтре < 38 °C

Относительная влажность < 60 %

Молекулы газы > 30 г/моль (фильтрация более тяжёлых молекул эффективнее)

Температура кипения молекул газа > 0 °C

Уход и техническое обслуживание

ВНИМАНИЕ!

Перед началом любых работ выньте сетевую вилку устройства из розетки.

Ни в коем случае не изменяйте конструкцию устройства!

Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.

Используйте только оригинальные запасные части WELLER.

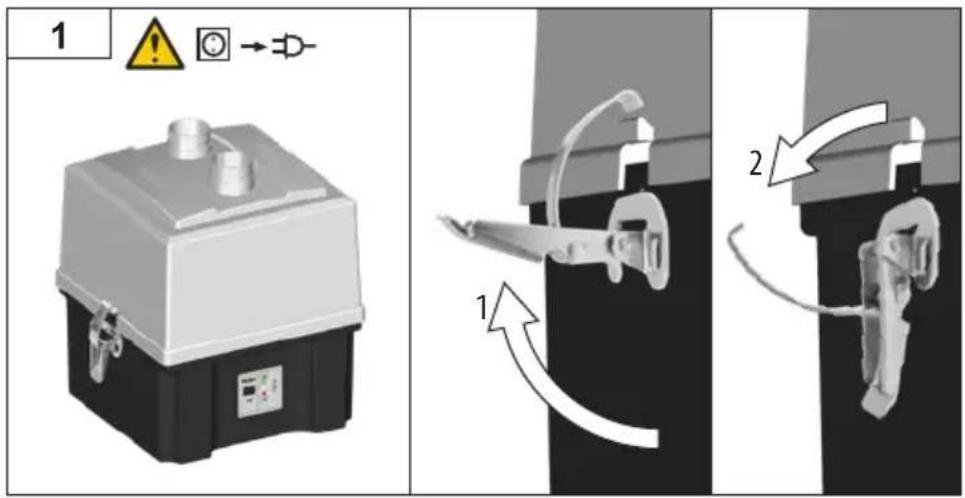

Замена фильтра

В целях надлежащего функционирования системы фильтрации необходимо производить замену компактных фильтров следующим образом:

как минимум 1 раз в год или

- при превышении допустимой средней концентрации газов на

рабочем месте или

согласно плану технического обслуживания

Внимание

Различные флюсующие материалы, их компоненты, а также различные компоненты пыли в отсасываемом воздухе могут значительно сократить срок службы фильтра. При отсасывании паров клея необходимо использовать широкополосный газовый фильтр (без фильтра для мелкодисперсных взвешенных частиц).

Фильтр для мелкодисперсных взвешенных частиц и широкополосный газовый фильтр согласованы друг с другом, поэтому их следует заменять в качестве компактного фильтра. Для обеспечения безупречной функции фильтрования необходимо заменять компактный фильтр один раз в год. Фильтр для мелкой пыли (фильтрующий коврик) является ступенью предварительной очистки компактного фильтра и поэтому его нужно менять чаще.

Настоятельно рекомендуется менять компактный фильтр не реже, чем после каждой 10-й замены фильтра для мелкой пыли.

Включается аварийный сигнал и мигает желтая сигнальная лампа: Рекомендуемый срок службы фильтра завершился. (см. время работы/мощность всасывания на дисплее фильтра)

Включается аварийный сигнал и постоянно горит красная сигнальная лампа: Недостаточная интенсивность всасывания. Выключите систему

фильтрации. Проверьте и при необходимости очистите форсунки, трубы и всасывающие консоли. Если при следующем включении устройства вновь раздается звуковой сигнал, необходимо заменить фильтр.

При невыполнении соответствующих мер система фильтрации отключается через пять минут для предотвращения перегрева.

При замене главного фильтра время фильтрования сбрасывается следующим образом:

Нажмите и удерживайте кнопку UP/DOWN, одновременно нажимая выключатель до подачи звукового сигнала. Отпустите кнопки, выждите 5 секунд и выполните выключение. Еще через 5 секунд включите устройство, время фильтрации будет сброшено.

Очистка

Для обеспечения надлежащего действия регулярно очищайте сопло, вытяжной рукав и соединительный шланг.

Гарантия

Гарантийные требования покупателя истекают через год после доставки. Это не относится к регрессным требованиям покупателя в соответствии с §§ 478, 479 ГК ФРГ.

Мы будем нести ответственность по предоставленной нами гарантии только в том случае, если гарантия качества или долговечности была предоставлена нами в письменной форме и с использованием термина „Гарантия“.

Гарантия аннулируется при ненадлежащем использовании или в результате вмешательства, предпринятого неквалифицированными лицами.

Оставляем за собой право на технические изменения!

Для получения дополнительной информации обратитесь www.weller-tools.com

Сообщения о неисправностях и устранение неисправностей

Сообщение/симптом Возможная причина Способы устранения

Недостаточная мощность всасывания	Негерметичность трубопроводной системы	Загерметизируйте трубопроводную систему
	Фильтр загрязнен	Замените фильтр
Устройство не запускается	Термическое отключение	Дайте прибору остыть. Снова включите примерно через 3 часа.
Устройство не функционирует	Перегорел предохранитель	Просим обратиться в нашу сервисную службу: [e-mail]
	Устройство неправильно подключено	Проверьте подключение
Фильтр для мелкодисперсных взвешенных частиц загрязняется слишком быстро	не вставлен фильтр предварительной очистки	Установите фильтр предварительной очистки, установите фильтр F7. При высокой доле твердых частиц установите сепаратор крупных фракций

Технические характеристики

Отсасывание дыма,образующегося при пайке	Zero Smog TL
Размеры (Д x Ш x В) mm inch	335 x 330 x 44513.19 x 12.9 x 17.52
Масса kg 9
Сетевое напряжение (V/Hz) 230 / 50	(FT91013699)120 / 60 (ZEROSMOGTL)
Потребляемая мощность (V/W) 230	/110120/110
Уровень шума на расстоянии db(A) 1 м	53
Макс. вакуум (Pa/V) 3000
Макс. производительность ( m3/h ) 190
Газовый фильтр I 2,5
Фильтр предварительной очистки	Антибактериальный фильтр F7 задерживает 40-60% мелкой пыли > 1 мм.
Фильтр сосредоточенной избирательности	Фильтр для взвешенных веществ класса H13 (99,95 % твердых частиц прим. до 0,18 мкм)в комбинации с фильтром с активированным углем

Символы

Внимание!

Прочтите руководство по эксплуатации!

Перед проведением любых работ всегда вынимайте сетевую вилку устройства из розетки.

Дизайн и рабочее место выполняют требования защиты от электростатических разрядов

Знак СЕ

Британский знак соответствия

Утилизация

Отработавшее электрическое и электронное оборудование должно быть утилизировано отдельно. Отработавшие источники света необходимо предварительно извлечь из оборудования. За дополнительной информацией по утилизации и сбору обратитесь в местные муниципальные органы или в розничный магазин. Нормативные требования в некоторых регионах могут обязатель розничные магазины бесплатно утилизировать отработавшее электрическое и электронное оборудование. Ваш вклад в повторное использование и переработка старого электронного и электрического оборудования позволяет снизить потребность в сырьевых ресурсах. Отработавшее электронное и электрическое оборудование содержит ценные перерабатываемые материалы. Однако при ненадлежащей утилизации данные компоненты могут нанести вред окружающей среде и здоровью человека. Удалите конфиденциальную информацию с оборудования при ее наличии.

С использованными фильтрами необходимо обращаться как со спецотходами. Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей страны.

RU Декларация соответствия EC

Заявляем, что указанные продукты выполняют требования следующих директив:

표준설명 부품에 부합되어야 한다.

Уполномоченный на составление технических документов.

经授权编制技术文件

위임을 받아 기술파일 작성

技術文書の作成が認可される。

Weller Tools GmbH
