Тип продукта	Солнечный светильник с датчиком движения
Бренд	Steinel
Модель	XSolar GLS
Размеры (короткая версия)	194 x 628 x 188 мм
Размеры (средняя версия)	194 x 808 x 188 мм
Размеры (длинная версия)	194 x 1178 x 188 мм
Питание	Солнечная панель + аккумулятор LiFePO₄ 3,7 В, 3000 мАч
Резервная зарядка	Micro USB 5 В, макс. 1 А
Световая мощность	6 светодиодов, макс. 1,2 Вт, 150 люмен, 3000 К
Угол обнаружения	140°
Дальность датчика	макс. 5 м (высота установки 1 м)
Освещаемая площадь	20 м²
Таймер	10-30 с (программное управление)
Подсветка	3 % мощности
Ориентация солнечной панели	±180° / -150° по горизонтали, 55° наклон
Ориентация светодиодной панели	±60° по горизонтали, 55° наклон
Степень защиты	IP44
Рабочая температура	от -20 °C до +40 °C
Электрический класс	III
Максимальное время автономной работы	60 дней (20 включений за ночь)
Программы	P0 (выкл.), P1 (только датчик), P2 (датчик + ночник)
Чистка и уход	Мягкая ткань и мягкое моющее средство
Гарантия производителя	3 года
Запасные части	Аккумулятор XSolar (EAN 007841006488)

Часто задаваемые вопросы - XSolar GLS STEINEL

Как включить светильник XSolar GLS в первый раз?

Установите переключатель выбора программ в положение P2. Светильник переходит в тестовый режим на одну минуту, затем работает в режиме P2 с датчиком и подсветкой.

Что делать, если светильник не включается?

Проверьте, что переключатель не находится в положении P0 (выкл.). Зарядите аккумулятор через порт micro USB, если красный светодиод мигает. Также проверьте зону обнаружения и ориентацию солнечной панели.

Как зарядить аккумулятор вручную?

Используйте адаптер micro USB (5 В, макс. 1 А) (не входит в комплект). Подключите его к разъему micro USB (E). Красный светодиод мигает во время зарядки, горит постоянно при 100 % заряда. Полная зарядка может занять до 6 часов.

Какова дальность датчика движения?

Максимальная дальность составляет 5 метров при высоте установки 1 метр. Угол обнаружения составляет 140°.

Как настроить программы P0, P1 и P2?

Используйте переключатель выбора программ (M). P0: полное отключение. P1: включение только при обнаружении движения. P2: включение при обнаружении + постоянная подсветка на 3 %.

Что означает мигание красного светодиода в датчике?

Красный светодиод мигает, когда емкость аккумулятора слишком низка. Зарядите аккумулятор с помощью адаптера micro USB. Если он мигает во время зарядки, это нормально.

Как ориентировать солнечную панель для лучшей производительности?

Ориентируйте солнечную панель на юг (используйте встроенный компас) с углом наклона 55°. Избегайте затенения (карнизы, деревья) для максимального воздействия солнца.

Можно ли использовать светильник внутри помещения?

Нет, светильник предназначен для использования на улице (степень защиты IP44). Солнечной панели нужен прямой солнечный свет. Использование за стеклом сильно снижает зарядку.

Как чистить солнечный светильник?

Очищайте солнечную панель и корпус с помощью мягкой ткани и мягкого моющего средства. Не используйте абразивные средства или растворители.

Где купить аккумулятор на замену?

Сменный аккумулятор имеет артикул XSolar (EAN 007841006488). Обратитесь в сервисную службу Steinel или к квалифицированному электрику для замены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XSolar GLS STEINEL

RU ..... 109 Соблюдать текстовую инструкцию!

3.1

Предупреждение за опасност!

9. Гаранция от производителя

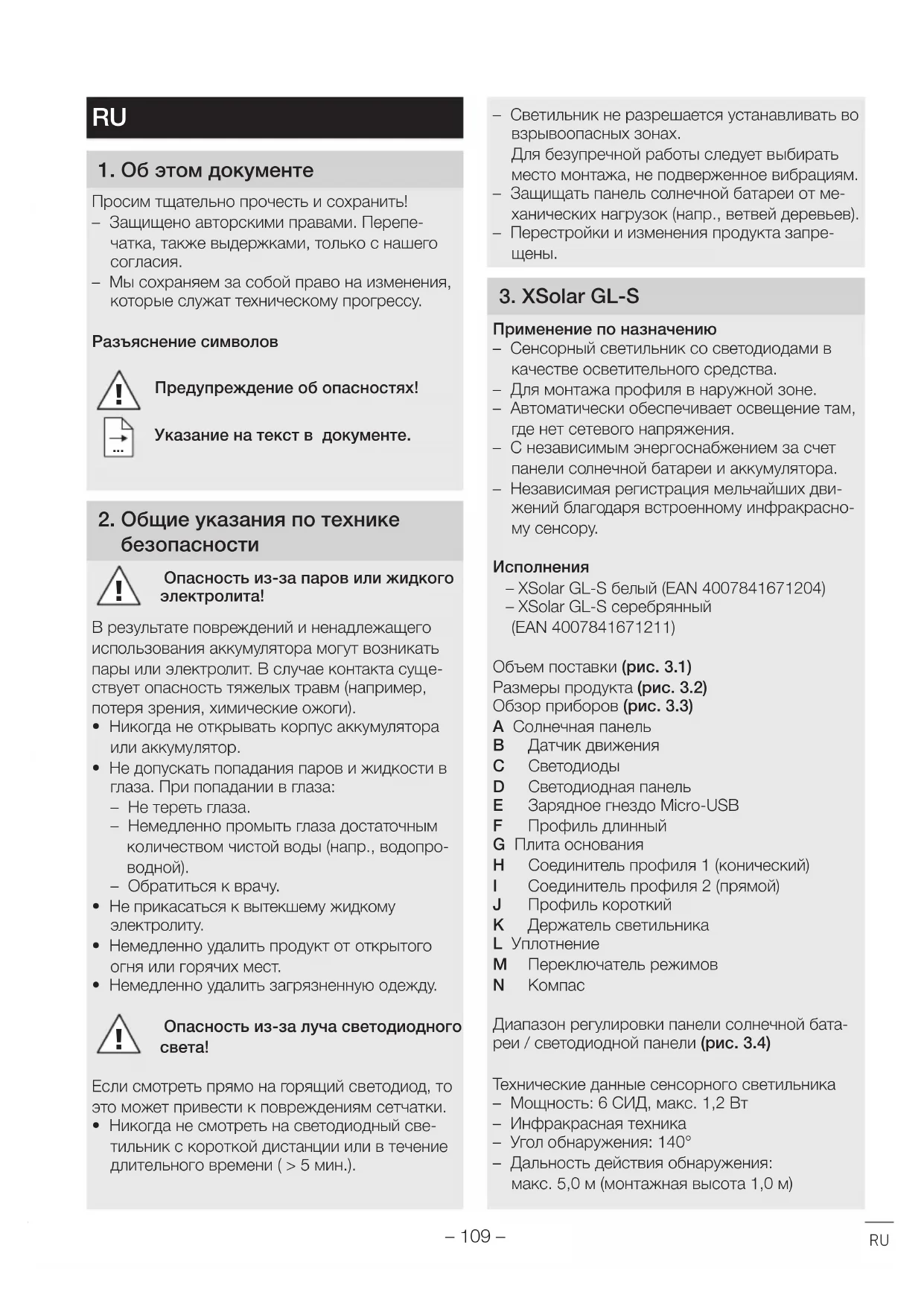

1. Об этом документе

Просим тщательно прочесть и сохранить!

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

2. Общие указания по технике безопасности

Опасность из-за паров или жидкого электролита!

В результате повреждений и ненадлежащего использования аккумулятора могут возникать пары или электролит. В случае контакта существует опасность тяжелых травм (например, потеря зрения, химические ожоги).

• Никогда не открывать корпус аккумулятора или аккумулятор.
• Не допускать попадания паров и жидкости в глаза. При попадании в глаза:
  – Не тереть глаза.
  – Немедленно промыть глаза достаточным количеством чистой воды (напр., водопроводной).
  – Обратиться к врачу.

- Не прикасаться к вытекшему жидкому электролиту.

- Немедленно удалить продукт от открытого огня или горячих мест.

- Немедленно удалить загрязненную одежду.

Опасность из-за луча светодиодного света!

Если смотреть прямо на горящий светодиод, то это может привести к повреждениям сетчатки.

- Никогда не смотреть на светодиодный светильник с короткой дистанции или в течение длительного времени (> 5 мин.).

– Светильник не разрешается устанавливать во взрывоопасных зонах.
Для безупречной работы следует выбирать место монтажа, не подверженное вибрациям.
- Защищать панель солнечной батареи от механических нагрузок (напр., ветвей деревьев).
– Перестройки и изменения продукта запрещены.

3. XSolar GL-S

Применение по назначению

• Сенсорный светильник со светодиодами в качестве осветительного средства.
  – Для монтажа профиля в наружной зоне.
  – Автоматически обеспечивает освещение там, где нет сетевого напряжения.
  – С независимым энергоснабжением за счет панели солнечной батареи и аккумулятора.
  – Независимая регистрация мельчайших движений благодаря встроенному инфракрасному сенсору.

Исполнения

– XSolar GL-S белый (EAN 4007841671204)
– XSolar GL-S серебрянный (EAN 4007841671211)

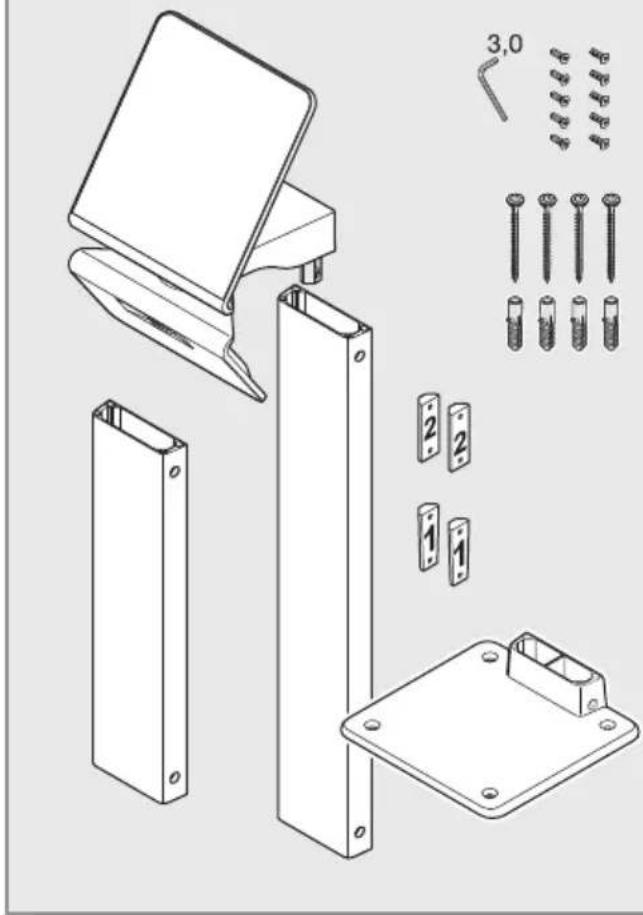

Объем поставки (рис. 3.1)

Размеры продукта (рис. 3.2)

Обзор приборов (рис. 3.3)

A Солнечная панель

В Датчик движения

С Светодиоды

D Светодиодная панель

E Зарядное гнездо Micro-USB

F Профиль длинный

G Плита основания

Н Соединитель профиля 1 (конический)

I Соединитель профиля 2 (прямой)

J Профиль короткий

К Держатель светильника

L Уплотнение

М Переключатель режимов

N Компас

Диапазон регулировки панели солнечной батареи / светодиодной панели (рис. 3.4)

Технические данные сенсорного светильника

– Мощность: 6 СИД, макс. 1,2 Вт

– Инфракрасная техника

– Угол обнаружения: 140°

– Дальность действия обнаружения: макс. 5,0 м (монтажная высота 1,0 м)

- Мощность: 6 СИД, макс. 1,2 Вт - Инфракрасная техника - Угол обнаружения: 140° - Дальность действия обнаружения: макс. 5,0 м (монтажная высота 1,0 м)

– Освещаемая поверхность: 20 м²
– Установка сумеречного порога: 2 лк
– Продолжительность включения: с управлением ПО, 10 – 30 сек.
- Базовая яркость: 3 %
– Световой поток: 150 лм / 124 лм/Вт
– Температура цвета: 3.000 Кельвин
– Угол поворота панели солнечной батареи: +180°/-150°
– Угол наклона панели солнечной батареи: 55°
– Угол поворота светодиодной панели: +/- 60°
– Угол наклона светодиодной панели: 55°
- Класс защиты: III
- Вид защиты: IP 44
- Температурный диапазон: -20 °C - +40 °C
- Размеры (Ш x В x Г): короткий 194 x 628 x 188 мм средний 194 x 808 x 188 мм длинный 194 x 1.178 x 188 мм

Технические данные аккумулятора

– Литий-феррум-фосфорная батарея LiFePO высокой мощности.
– Возможность подзарядки в любое время без сокращения срока службы.
– Автоматическая зарядка с помощью высоко-эффективной солнечной панели.
– Возможность замены производителем или квалифицированными специалистами-электриками.
– Емкость аккумулятора: 3.000 мАч
- Максимальная продолжительность освещения от одного заряда аккумулятора без подзарядки: 60 дней при 20 переключениях за ночь.
– Гнездо Micro-USB-зарядки: 5 В, макс. 1 А возможно во всех трех программах.

Время зарядки зависит от места монтажа (прямые солнечные лучи). Зимой и в дождливые дни необходимо принимать во внимание многократно увеличенное время зарядки.

4. Монтаж

• Проверить все конструктивные детали на предмет повреждения.
• При повреждениях панели солнечной батареи или светодиодной панели не включать продукт.

При неблагоприятных условиях использования (напр., установка в тени или за стеклом, неправильное позиционирование панели солнечной батареи) функциональная безопасность продукта ограничена.

• Выбрать подходящее место с большим количеством непосредственного солнечного освещения (направленность на юг).
• Избегать затемнения от козырьков или деревьев.
• Соблюдать дальность действия регистрации движений (рис. 4.1).

За счет комбинации профильных элементов можно получить три различных варианта монтажной высоты.

• Собрать плиту основания и профиль на желаемой высоте (рис. 4.2).
• Свободно предварительно затянуть и после завершения поочередно затянуть по сторонам.

-Короткий профиль: 370 мм
- Длинный профиль: 550 мм
-Короткий+длинный профиль: 920 мм

- Наметить отверстия для сверления (рис. 4.3).

- Просверлить отверстия и вставить дюбели (рис. 4.4).

- Прикрутить профиль дна к дну (рис. 4.4).

- Снять держатель светильника (рис. 4.5).

- Выполнить установки (рис. 4.6). →„5. Управление“

- Прикрутить держатель светильника к сенсорному светильнику (рис. 4.7).

- Установить сенсорный светильник на профиль (рис. 4.8).

- Выровнять светодиодную панель с датчиком движения (рис. 3.4).

- Выровнять панель солнечной батареи так, чтобы мощность и продолжительность воздействия солнечных лучей была по возможности высокой (рис. 3.4).

- Соблюдать показания компаса (направление на юг) (рис. 3.4).

5. Управление

Перед первым использованием

• Активировать светильник за счет установки переключателя режимов на P2.
  Светильник в течение одной минуты находится в тестовом режиме и затем находится в программе P2.

Тестовый режим

В тестовом режиме светильник работает в дневном режиме. При регистрации движения светильник включается независимо от установки сумеречного порога за период в 1 минуту с временем остаточного включения в 10 сек.

По истечении этого времени автоматически активируется выбранная программа.

В тестовом режиме красный светодиод постоянно включен.

Установка желаемого режима посредством переключателя режимов

– Р0: выкл. (заводская настройка).

Потребители деактивированы (светодиодная панель и сенсор).

– P1: сенсорный режим.

Светильник включается только после импульса от датчика движения.

– P2: сенсорный режим с базовой яркостью.

Светильник включается после импульса от датчика движения.

Постоянное освещение утром и вечером со сниженной базовой яркостью.

Время ночного освещения и яркость

– При первом использовании определяется время ночного освещения.
- В программе 2 в первую ночь базовая яркость утром выключена.
– Время ночного освещения автоматически приводится в соответствие условиям окружающей среды, например, продолжительность ночного освещения летом может быть дольше, чем зимой.
- Базовая яркость обеспечивает ночное освещение с прим. 3 % мощности освещения. Только при движении в диапазоне охвата свет включается на максимальную мощность света. После этого светильник снова переключается на базовую яркость (ок. 3 %).
– Время работы базовой яркости приведено в соответствие условиям окружающей среды. При использовании базовой яркости снижается резерв освещения. Если она не требуется, то рекомендуется отключить ее (P1), чтобы иметь больше резерва для фазы с уменьшением количества солнечных лучей.

Ручной заряд аккумулятора

При слишком низкой емкости аккумулятора (напр., при плохой погоде) красный светодиод в датчик движения мигает. Аккумулятор можно зарядить посредством обычного Micro-USB-адаптера зарядки (не входит в комплект поставки). Заряд аккумулятора может занимать до 6 часов.

Опасность материального ущерба из-за про- никающей влаги

Открытое Micro-USB-гнездо (E) зарядки больше не защищено от проникновения воды.

• Заряжать аккумулятор только в сухих помещениях.
• Подключить Micro-USB-адаптер зарядки.

- Мигает красный СИД: процесс зарядки активен

При сильно разряженном аккумуляторе может потребоваться до 10 минут, пока СИД не начнет мигать.

– Красный СИД горит: аккумулятор полностью заряжен.

• Удалить Micro-USB-адаптер зарядки.
• Красный СИД погас.

Опасность имущественного ущерба при неиспользовании

При неиспользовании светильника в течение длительного периода (напр., хранения) аккумулятор может быть разрушен из-за сильной разрядки.

• Установить переключатель режимов на Р0.
• Перед неиспользованием полностью зарядить аккумулятор.
• Во время неиспользования регулярно заряжать аккумулятор.

6. Сбои

Красный СИД в датчике движения мигает

– Слишком малая емкость аккумулятора.

- Аккумулятор зарядить посредством Micro-USB-адаптера зарядки (не входит в комплект поставки).

Светильник не включается

– Слишком малая емкость аккумулятора.
- Аккумулятор зарядить посредством Micro-USB-адаптера зарядки (не входит в комплект поставки).
– Кабель оборван или короткое замыкание.
- Проверить соединения.
– Переключатель режимов стоит на Р0.
- Установить переключатель режимов на P1 или P2.
– Неправильно установлена зона обнаружения
- Проверить зону обнаружения.

Светильник не выключается

– Постоянное движение в зоне обнаружения

- Проверить зону обнаружения.

Нежелательное включение светильника

– Неконтролируемое движение в зоне обнаружения:

– Происходит движение деревьев и кустов.
– Включается в результате движения автомашин на дороге.
– В результате неожиданного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон.
- Проверить зону обнаружения.

– Светильник колеблется (движется), напр., за счет порывов ветра или сильных осадков.

- Установить светильник на прочное основание.

Аккумулятор не заряжается

– Панель солнечной батареи загрязнена.

- Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем.

- Место установки для панели солнечной батареи не оптимально.

- Проверить место установки (по возможности с большим количеством непосредственных солнечных лучей).

– После многолетнего использования зарядная емкость аккумулятора может исчерпать себя.

• Заменить аккумулятор (запасной аккумулятор XSolar, 3,3 В 2,5 АН, EAN 007841006488).
• В таких случаях, просим отправлять изделие в упакованном виде в ближайшую сервисную мастерскую. Замену разрешается выполнять только производителю или квалифицированному специалисту-электрику.

7. Чистка и уход

Продукт не требует технического обслуживания. Регулярный контроль на предмет повреждения может продлить срок службы продукта. Удаление загрязнений может продлить работу продукта.

Опасность имущественного ущерба Неправильные чистящие средства могут по- вредить светильник.

• Проверить совместимость чистящих средств с поверхностью.
• Очистить светильник мягкой салфеткой и мягким очистителем.

При загрязнениях или обусловленных погодой отложениях на панели солнечной батареи:

- Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем.

8. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

Не бросать отработавшие приборы, аккумуляторы / батареи в бытовые отходы, в огонь или в воду.

Аккумуляторы / батареи необходимо собирать, отправлять на вторичную переработку или утилизовать экологичным способом.

Только для стран ЕС:

Согласно директиве RL 2006/66/EG неисправные или отработавшие аккумуляторы / батареи должны отправляться на вторичную переработку. Больше не пригодные для использования аккумуляторы / батареи можно сдать в магазин или в пункт приема небезопасных отходов.

9. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества.

Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис: По истечении

гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de
