Producttype	Zonnelamp met bewegingsdetector
Merk	Steinel
Model	XSolar GLS
Afmetingen (korte versie)	194 x 628 x 188 mm
Afmetingen (middelgrote versie)	194 x 808 x 188 mm
Afmetingen (lange versie)	194 x 1178 x 188 mm
Voeding	Zonnepaneel + LiFePO₄-accu 3,7 V, 3000 mAh
Noodlading	Micro USB 5 V, max. 1 A
Lichtsterkte	6 LED, max. 1,2 W, 150 lumen, 3000 K
Detectiehoek	140°
Detectiebereik	max. 5 m (installatiehoogte 1 m)
Verlicht oppervlak	20 m²
Timer	10 tot 30 s (softwarematig)
Markeerlicht	3% van het vermogen
Oriëntatie zonnepaneel	±180° / -150° horizontaal, 55° helling
Oriëntatie LED paneel	±60° horizontaal, 55° helling
Beschermingsgraad	IP44
Bedrijfstemperatuur	-20 °C tot +40 °C
Elektrische klasse	III
Maximale autonomie	60 dagen (20 activeringen per nacht)
Programma's	P0 (uit), P1 (alleen detector), P2 (detector + nachtlampje)
Reiniging en onderhoud	Zachte doek en mild reinigingsmiddel
Fabrieksgarantie	3 jaar
Reserveonderdelen	Accu XSolar (EAN 007841006488)

Veelgestelde vragen - XSolar GLS STEINEL

Hoe schakel ik de XSolar GLS-lamp voor de eerste keer in?

Zet de programmakeuzeschakelaar op P2. De lamp schakelt gedurende één minuut naar de testmodus en werkt daarna in modus P2 met detector en markeerlicht.

Wat te doen als de lamp niet aangaat?

Controleer of de schakelaar niet op P0 (uit) staat. Laad de accu op via de micro USB-poort als de rode LED knippert. Controleer ook het detectiegebied en de oriëntatie van het zonnepaneel.

Hoe laad ik de accu handmatig op?

Gebruik een micro USB-adapter (5 V, max. 1 A) die niet wordt meegeleverd. Sluit deze aan op de micro USB-aansluiting (E). De rode LED knippert tijdens het laden, brandt continu wanneer deze 100% is. Het volledig opladen kan tot 6 uur duren.

Wat is het bereik van de bewegingsdetector?

Het maximale bereik is 5 meter bij een installatiehoogte van 1 meter. De detectiehoek is 140°.

Hoe stel ik de programma's P0, P1 en P2 in?

Gebruik de programmakeuzeschakelaar (M). P0: volledige uitschakeling. P1: alleen inschakelen bij bewegingsdetectie. P2: inschakelen bij detectie + permanent markeerlicht op 3%.

Wat betekent het knipperen van de rode LED in de detector?

De rode LED knippert wanneer de accucapaciteit te laag is. Laad de accu op met de micro USB-adapter. Als deze knippert tijdens het opladen, is dat normaal.

Hoe richt ik het zonnepaneel voor betere prestaties?

Richt het zonnepaneel naar het zuiden (gebruik het ingebouwde kompas) met een hellingshoek van 55°. Vermijd schaduw (dakoverstekken, bomen) om de blootstelling aan de zon te maximaliseren.

Kan ik de lamp binnenshuis gebruiken?

Nee, de lamp is ontworpen voor buitengebruik (beschermingsgraad IP44). Het zonnepaneel heeft direct zonlicht nodig. Gebruik achter glas vermindert het opladen aanzienlijk.

Hoe reinig ik de zonnelamp?

Reinig het zonnepaneel en de behuizing met een zachte doek en een mild reinigingsmiddel. Gebruik geen schurende producten of oplosmiddelen.

Waar kan ik een vervangende accu kopen?

De vervangingsaccu is XSolar (EAN 007841006488). Neem contact op met de Steinel-klantenservice of een gekwalificeerde elektricien voor vervanging.

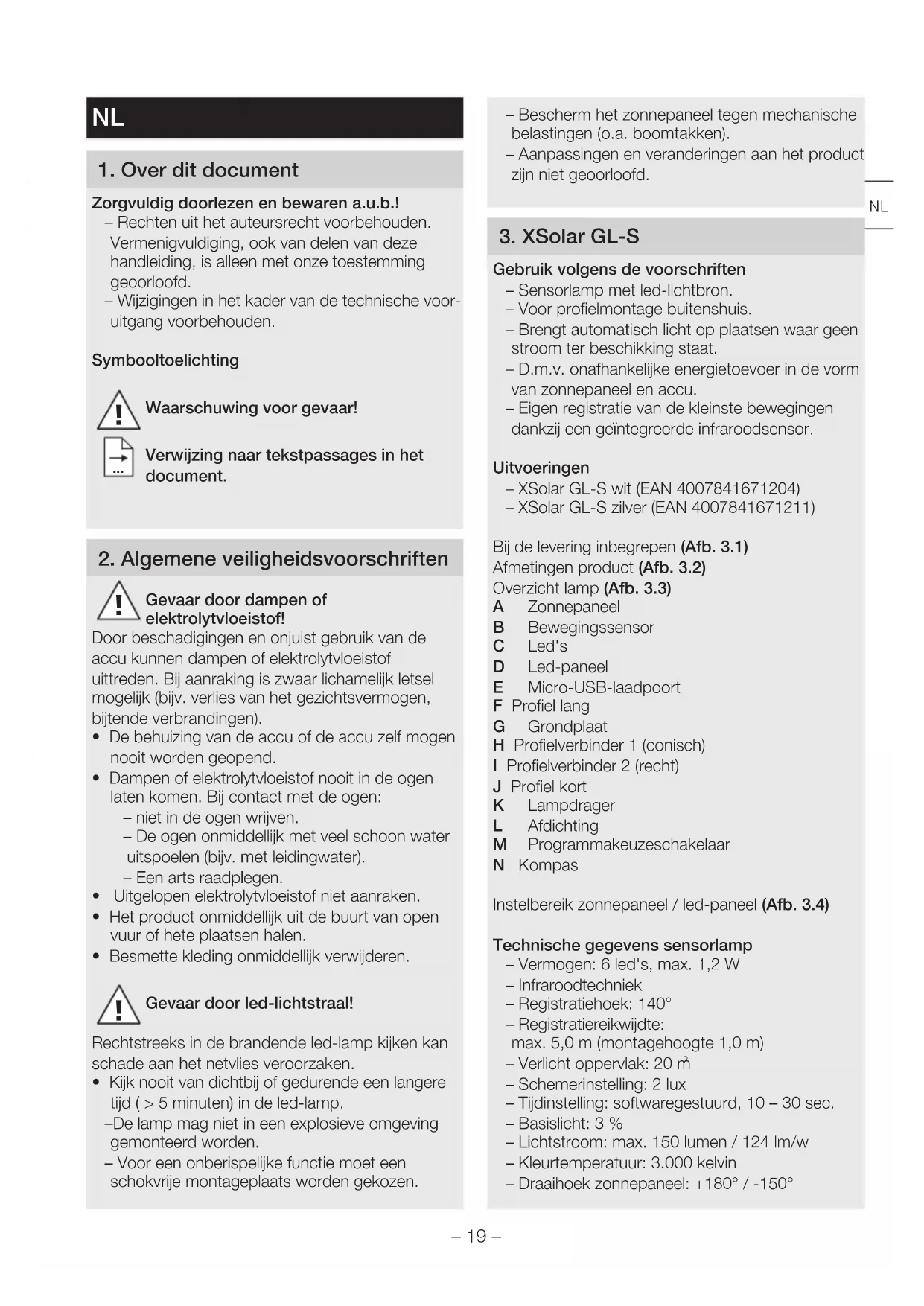

GEBRUIKSAANWIJZING XSolar GLS STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

- Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.

- Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Symbooltoelichting

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Gevaar door dampen of elektrolytvloeistof!

Door beschadigingen en onjuist gebruik van de accu kunnen dampen of elektrolytvloeistof uittreden. Bij aanraking is zwaar lichamelijk letsel mogelijk (bijv. verlies van het gezichtsvermogen, bijtende verbrandingen).

- De behuizing van de accu of de accu zelf mogen nooit worden geopend. - Dampen of elektrolytvloeistof nooit in de ogen laten komen. Bij contact met de ogen:

- niet in de ogen wrijven.

- De ogen onmiddellijk met veel schoon water uitspoelen (bijv. met leidingwater).

– Een arts raadplegen.

- Uitgelopen elektrolytvloeistof niet aanraken.

- Het product onmiddellijk uit de buurt van open vuur of hete plaatsen halen.

- Besmette kleding onmiddellijk verwijderen.

Gevaar door led-lichtstraal!

Rechtstreeks in de brandende led-lamp kijken kan schade aan het netvlies veroorzaken.

- Kijk nooit van dichtbij of gedurende een langere tijd (>5 minuten) in de led-lamp.

-De lamp mag niet in een explosieve omgeving gemonteerd worden.

- Voor een onberispelijke functie moet een schokvrije montageplaats worden gekozen.

• Bescherm het zonnepaneel tegen mechanische belastingen (o.a. boomtakken).
• Aanpassingen en veranderingen aan het product zijn niet geoorloofd.

3. XSolar GL-S

Gebruik volgens de voorschriften

• Sensorlamp met led-lichtbron.
• Voor profielmontage buitenshuis.
• Brengt automatisch licht op plaatsen waar geen stroom ter beschikking staat.
• D.m.v. onafhankelijke energietoevoer in de vorm van zonnepaneel en accu.
• Eigen registratie van de kleinste bewegingen dankzij een geïntegreerde infraroodsensor.

Uitvoeringen

• XSolar GL-S wit (EAN 4007841671204)
  – XSolar GL-S zilver (EAN 4007841671211)

Bij de levering inbegrepen (Afb. 3.1)

Afmetingen product (Afb. 3.2)

Overzicht lamp (Afb. 3.3)

A Zonnepaneel
B Bewegingssensor
C Led's
D Led-paneel
E Micro-USB-laadpoort
F Profiel lang
G Grondplaat
H Profielverbinder 1 (conisch)
I Profielverbinder 2 (recht)
J Profiel kort
K Lampdrager
L Afdichting
M Programmakeuzeschakelaar
N Kompas

Instelbereik zonnepaneel / led-paneel (Afb. 3.4)

– Vermogen: 6 led's, max. 1,2 W
- Infraroodtechniek
- Registratiehoek: 140°
- Registratiereikwijdte: max. 5,0 m (montagehoogte 1,0 m)
- Verlicht oppervlak: 20 m ^2
- Schemerinstelling: 2 lux
- Tijdinstelling: softwaregestuurd, 10 - 30 sec.
- Basislicht: 3 %
– Lichtstroom: max. 150 lumen / 124 lm/w
- Kleurtemperatuur: 3.000 kelvin
- Draaihoek zonnepaneel: +180° / -150°

– Kantelhoek zonnepaneel: 55°

- Draaihoek led-paneel: +/- 60°

– Kantelhoek led-paneel: 55°

- Veiligheidsklasse: III

- Bescherming: IP 44

- Temperatuurbereik: -20 °C tot +40 °C

- Afmetingen (B x H x D):

kort 194 x 628 x 188 mm

middel 194 x 808 x 188 mm

lang 194 x 1.178 x 188 mm

- Kan steeds worden opgeladen zonder de levensduur te verkorten.

- Automatische oplading via het zeer efficiënt zonnepaneel.

- Te vervangen door de producent of door gekwalificeerde elektriciens.

- Capaciteit accu: 3.000 mAh

-Maximale verlichtingsduur met één acculading zonder opladen: 60 dagen bij 20 schakelingen per nacht.

- Micro-USB-laadpoort: 5 V, max. 1 A in alle drie programma's mogelijk.

De oplaadduur is afhankelijk van de montageplaats (direct zonlicht). In de winter of op regenachtige dagen moet rekening worden gehouden met een veel langere oplaadduur.

4. Montage

• Alle onderdelen controleren op beschadigingen.
• Bij beschadigingen aan het zonnepaneel of ledpaneel mag het product niet in gebruik worden genomen.

Bij ongunstige toepassingsomstandigheden (bijv. plaatsing in de schaduw of achter glas, verkeerde afstelling van het zonnepaneel) is de functie van het product beperkt.

- Kies een geschikte plaats voor het zonnepaneel met veel zonlicht (gericht op het zuiden).

- Schaduw door afdaken of bomen vermijden.

- Houd rekening met de reikwijdte van de bewegingsregistratie (Afb. 4.1).

Door de profielelementen te combineren kunnen drie verschillende montagehoogtes worden bereikt. Monteer de grondplaat en het profiel op de gewenste hoogte (Afb. 4.2).

- Eerst los aanschroeven en na gereedstelling afwisselend vast aandraaien.

- kort profiel: 370 mm

– lang profiel: 550 mm

- kort + lang profiel: 920 mm

• Boorgaten aftekenen (Afb. 4.3).
• Gaten boren en pluggen plaatsen (Afb. 4.4).
- Grondprofiel op de grond schroeven (Afb. 4.4).
- lampdrager afnemen (Afb. 4.5).
- Instellingen uitvoeren (Afb. 4.6).

→„5. Bediening“

• De lampdrager op de sensorlamp schroeven (Afb. 4.7).
• De sensorlamp op het profiel monteren (Afb. 4.8).
• Led-paneel met de bewegingssensor goed afstellen (Afb. 3.4).
• Het zonnepaneel dusdanig richten, dat de intensiteit en duur van de zonlichtinstraling zo hoog mogelijk zijn (Afb. 3.4).
• Neem het kompas in acht (uitlijning op het zuiden) (Afb. 3.4).

5. Bediening

Voor het eerste gebruik

- Activeer de lamp door de programmakeuzeschakelaar op P2 te zetten.

De lamp is gedurende 1 minuut in testmodus en schakelt vervolgens over op programma P2.

Testmodus

In de testmodus werkt de lamp in dagmodus.

Wanneer een beweging wordt geregistreerd, schakelt de lamp onafhankelijk van de schemerinstelling 1 minuut aan, met een nalooptijd van 10 seconden. Na afloop van deze tijd is automatisch het geselecteerde programma actief.

In de testmodus brandt de rode led continu.

Instelling van de gewenste modus met de programmakeuzeschakelaar

- P0: uit (fabrieksinstelling).

De aangesloten verbruikers (led-paneel en sensor) zijn gedeactiveerd.

- P1: sensormodus.

De lamp schakelt alleen in na een impuls van de bewegingssensor.

– P2: sensormodus met basislicht.

De lamp schakelt in na een impuls van de bewegingssensor.

In de ochtend- en avonduren permanente verlichting met gereduceerd basislicht.

Nalooptijd en lichtsterkte

- Tijdens het eerste gebruik wordt de nalooptijd berekend.

- In programma 2 is het basislicht de eerste nacht 's morgens uitgeschakeld.

- De nalooptijd en lichtsterkte worden automatisch aangepast aan de omgeving, de nalooptijd kan in de zomer bijvoorbeeld langer zijn dan in de winter.

- Basislicht maakt een verlichting 's nachts met ca. 3 % lichtvermogen mogelijk. Bij een beweging in het registratiebereik wordt het licht op het maximale lichtvermogen geschakeld.

- Daarna schakelt de lamp weer terug naar het basislicht (ca. 3 %).

- De brandduur van het basislicht is aangepast aan de omstandigheden. Bij gebruik van het basislicht wordt de verlichtingsreserve kleiner. Mocht u geen basislicht nodig hebben, adviseren wij om dit uit te schakelen (P1), om meer reserve voor zonarme periodes te hebben.

Accu handmatig opladen

Wanneer de capaciteit van de accu te laag is (bijv. bij slecht weer) knippert de rode led in de bewegingssensor.

De accu kan met een gebruikelijke micro-USB-laadadapter worden opgeladen (niet standaard bijgeleverd). Het opladen van de accu kan wel 6 uur duren.

Gevaar voor beschadiging door binnendringend vocht

De geopende micro-USB-laadpoort (E) is niet beschermd tegen binnendringend water.

- Accu alleen in droge ruimtes opladen.

- Micro-USB-laadadapter aansluiten.

- Rode led knippert: opladen bezig Bij sterk ontladen accu kan het wel 10 minuten duren voordat de led knippert. - Rode led knippert: accu volledig opgeladen.

- Micro-USB-laadadapter verwijderen.

- De rode led gaat uit.

Gevaar voor beschadigingen t.g.v. niet gebruiken

Indien de lamp gedurende een langere periode (bijv. opslag) niet wordt gebruikt, kan de accu kapot gaan door diepontlading.

- Programmakeuzeschakelaar op P0 zetten.

- De accu dient bij langer niet-gebruik volledig te worden opgeladen

- De accu regelmatig opladen gedurende de periode dat de lamp niet wordt gebruikt.

6. Storingen

Rode led in de bewegingssensor knippert

- Accucapaciteit te laag.

- Accu met de micro-USB-laadadapter opladen (niet bij de levering inbegrepen).

Lamp schakelt niet in

- Accucapaciteit te laag.

- Accu met de micro-USB-laadadapter opladen (niet bij de levering inbegrepen).

- Kabel onderbroken of kortsluiting.

• Aansluitingen controleren.

- Programmakeuzeschakelaar staat op P0.

- Programmakeuzeschakelaar op P1 of P2 zetten.

- Registratiebereik niet gericht ingesteld.

- Registratiebereik controleren.

Lamp schakelt niet uit

- Permanente beweging in het registratiebereik.

- Registratiebereik controleren.

De lamp schakelt ongewenst aan

- Ongecontroleerde beweging in het registratiebereik.

- Wind beweegt bomen en struiken.

- Registratie van voertuigen op straat.

- Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen.

- Registratiebereik controleren.

- De lamp trilt (beweegt) door bijv. windvlagen of zware regenval.

- Monteer de lamp op een vaste ondergrond.

De accu laadt niet op

- Zonnepaneel vervuild.

- Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel.

- De montageplaats is niet optimaal voor het zonnepaneel.

- Montageplaats controleren (zoveel mogelijk direct zonlicht).

- Na jarenlang gebruik kan het laadvermogen van de accu verslechterd zijn.

- Laat de accu vervangen (reserveaccu XSolar, 3,3 V 2,5 AH, EAN 007841006488).

- Gelieve het product goed verpakt naar het dichtstbijzijnde serviceadres te sturen. Deze vervanging mag alleen door de producent of een gekwalificeerde elektricien worden uitgevoerd.

7. Schoonmaken en verzorgen

Dit product is onderhoudsvrij.

Het regelmatig controleren op beschadigingen kan de levensduur van het product verlengen.

Het verwijderen van verontreinigingen kan de functie van het product verbeteren.

Gevaar voor beschadigingen

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

• Test eerst of het schoonmaakmiddel geschikt is voor het oppervlak.
• Maak de lamp schoon met een zachte doek en een mild schoonmaakmiddel.

Bij vervuiling of door het weer veroorzaakte afzettingen op het zonnepaneel:

- Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel.

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

Oude apparaten, accu's en batterijen horen niet bij het huisvuil. Gooi ze ook niet in vuur of water.

Accu's / batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze worden verwijderd.

Alleen voor EU-landen:

Overeenkomstig richtlijn RL 2006/66/EG moeten defecte of afgedankte accu's / batterijen gerecycled worden. Afgedankte accu's / batterijen kunnen in de winkel of bij een inzamelpunt voor schadelijke stoffen worden afgegeven.

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aan-toonbaar te wijten zijn aan materiaal- of fabricage-fouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,

• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,

• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,

• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
• bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toe-passing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie periode is verlopen.

IT

- Clasă de protectie: III

- Tip de protectie: IP 44

- Controlați domeniul de detectie.

Gaismeklis neieslēdzas

Gaismeklis neizslēdzas
