| Produkta tips | Saules lampa ar kustības detektoru |
| Zīmols | Steinel |
| Modelis | XSolar GLS |
| Izmēri (īsā versija) | 194 x 628 x 188 mm |
| Izmēri (vidējā versija) | 194 x 808 x 188 mm |
| Izmēri (garā versija) | 194 x 1178 x 188 mm |
| Barošana | Saules panelis + LiFePO₄ akumulators 3,7 V, 3000 mAh |
| Rezerves uzlāde | Micro USB 5 V, maks. 1 A |
| Gaismas jauda | 6 LED, maks. 1,2 W, 150 lūmeni, 3000 K |
| Noteikšanas leņķis | 140° |
| Detektora darbības rādiuss | maks. 5 m (uzstādīšanas augstums 1 m) |
| Apgaismotā platība | 20 m² |
| Taimeris | 10 līdz 30 s (programmatūras vadība) |
| Marķējuma gaisma | 3 % no jaudas |
| Saules paneļa orientācija | ±180° / -150° horizontāli, 55° slīpums |
| LED paneļa orientācija | ±60° horizontāli, 55° slīpums |
| Aizsardzības klase | IP44 |
| Darba temperatūra | -20 °C līdz +40 °C |
| Elektriskā klase | III |
| Maksimālais darbības laiks | 60 dienas (20 aktivizācijas naktī) |
| Programmas | P0 (izslēgts), P1 (tikai detektors), P2 (detektors + naktsgaisma) |
| Tīrīšana un apkope | Mīksta drāna un maigs mazgāšanas līdzeklis |
| Ražotāja garantija | 3 gadi |
| Rezerves daļas | XSolar akumulators (EAN 007841006488) |
Bieži uzdotie jautājumi - XSolar GLS STEINEL
Lietotāju jautājumi par XSolar GLS STEINEL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Lampa PDF formātā bez maksas! Atrodiet savu rokasgrāmatu XSolar GLS - STEINEL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. XSolar GLS zīmola STEINEL.

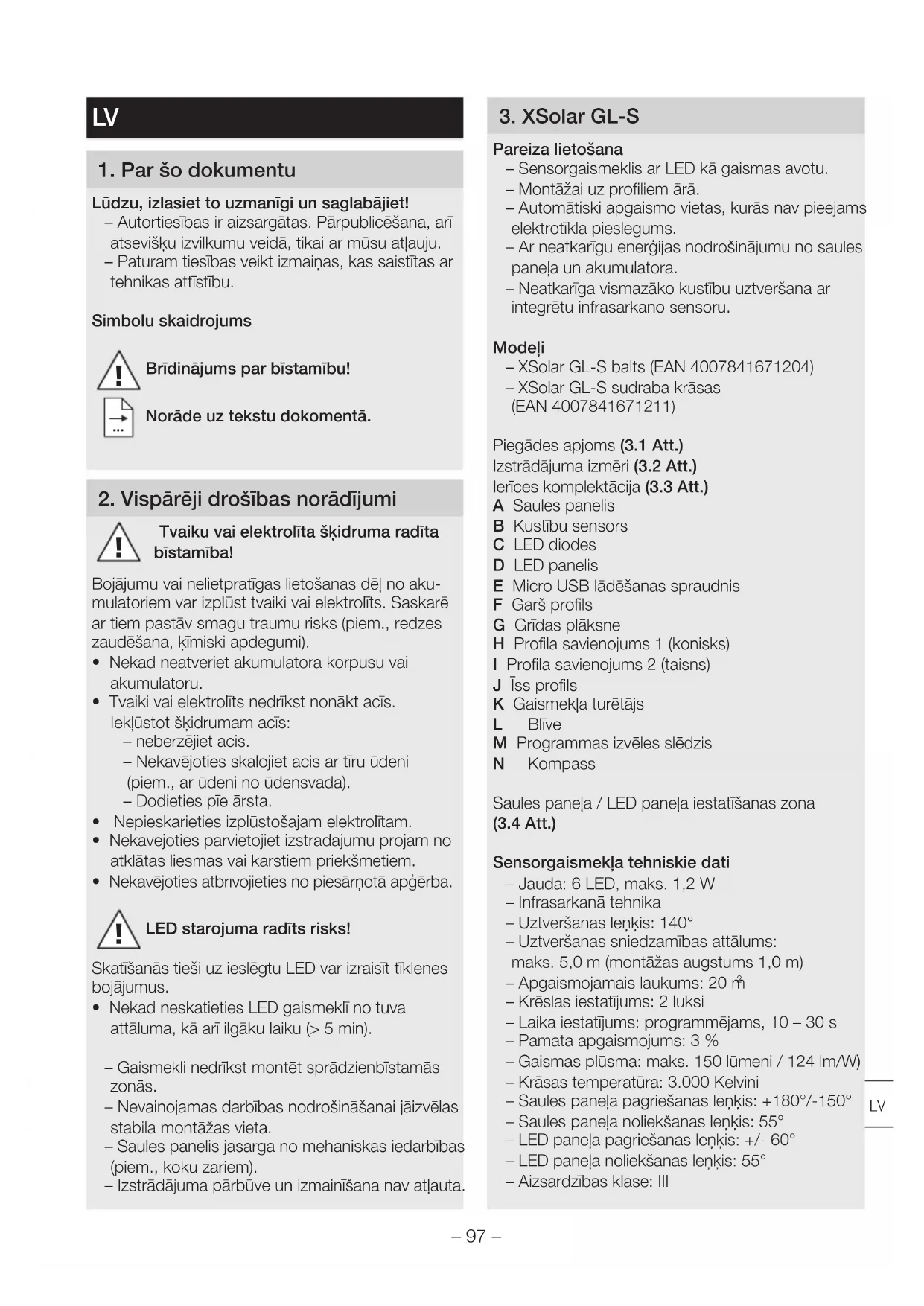

LIETOŠANAS INSTRUKCIJA XSolar GLS STEINEL
LV ..... 97 Pievērsiet uzmanību teksta daļai!
Lūdzu, izlasiet to uzmanīgi un saglabājiet!
– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atlauju.
- Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.
Simbolu skaidrojums
Bridinājums par bīstamību!
Norāde uz tekstu dokomentā.
2. Vispārēji drošības norādījumi
Tvaiku vai elektrolita škidruma radita bīstamība!
Bojājumu vai nelietpratīgas lietošanas dēl no akumulatoriem var izplūst tvaiki vai elektrolīts. Saskarē ar tiem pastāv smagu traumu risks (piem., redzes zaudēšana, kīmiski apdegumi).
- Nekad neatveriet akumulatora korpusu vai akumulatoru.
- Tvaiki vai elektrolits nedrikst nonakt acis. leklüstot škidrumam acis:
- neberzējiet acis.
– Nekavējoties skalojiet acis ar tīru ūdeni (piem., ar ūdeni no ūdensvada).
– Dodieties pīe ārsta.
- Nepieskarieties izplūstošajam elektrolītam.
- Nekavējoties pārvietojiet izstrādājumu projām no atklātas liesmas vai karstiem priekšmetiem.
- Nekavējoties atbrīvojieties no piesārnotā apgērba.
LED starojuma radits risks!
Skatīšanās tieši uz ieslēgtu LED var izraisīt tiklenes bojājumus.
- Nekad neskatieties LED gaismekli no tuva attāluma, kā ari ilgāku laiku (> 5 min).
– Gaismekli nedrīkst montēt sprādzienbīstamās zonās.
– Nevainojamas darbības nodrošināšanai jāizvēlas stabila montāžas vieta.
- Saules panelis jāsargā no mehāniskas iedarbības (piem., koku zariem).
– Izstrādājuma pārbūve un izmainīšana nav atļauta.
– Gaismekli nedrikst montēt sprādzienbīstamās zonās. – Nevainojamas darbības nodrošināšanai jāizvēlas stabila montāžas vieta. – Saules panelis jāsargā no mehāniskas iedarbības (piem., koku zariem). – Izstrādājuma pārbūve un izmainīšana nav atļauta.
3. XSolar GL-S
Pareiza lietošana
– Sensorgaismeklis ar LED kā gaismas avotu.
- Montāžai uz profiliem ārā.
– Automātiski apgaismo vietas, kurās nav pieejams elektrotīkla pieslēgums.
- Ar neatkarīgu energijas nodrošinājumu no saules paneļa un akumulatora.
- Neatkarīga vismazāko kustību uztveršana ar integrētu infrasarkano sensoru.
Modeli
- XSolar GL-S balts (EAN 4007841671204)
- XSolar GL-S sudraba krāsas
(EAN 4007841671211)
Piegādes apjoms (3.1 Att.)
Izstrādājuma izmēri (3.2 Att.)
Ierīces komplektācija (3.3 Att.)
A Saules panelis
B Kustību sensors
C LED diodes
D LED panelis
E Micro USB lādēšanas spraudnis
F Garš profils
G Grīdas plāksne
H Profila savienojums 1 (konisks)
I Profila savienojums 2 (taisns)
J Iss profils
K Gaismekla turētājs
L Blive
M Programmas izvēles slēdzis
N Kompass
Saules panela / LED panela iestatišanas zona
(3.4 Att.)
Sensorgaismekla tehniskie dati
- Jauda: 6 LED, maks. 1,2 W
- Infrasarkanā tehnika
- Uztveršanas lenkis: 140°
- Uztveršanas sniedzamības attālums: maks. 5,0 m (montāžas augstums 1,0 m)
- Apgaismojamais laukums: 20 m ^3
- Krēslas iestatījums: 2 luksi
– Laika iestatijums: programmējams, 10 – 30 s - Pamata apgaismojums: 3 %
- Gaismas plūsma: maks. 150 lūmeni / 124 lm/W)
- Krāsas temperatūra: 3.000 Kelvini
- Saules panela pagriešanas lenkis: +180°/-150°
– Saules panela noliekšanas lenkis: 55° - LED panela pagriešanas lenkis: +/- 60°
- LED panela noliekšanas lenkis: 55°
- Aizsardzības klase: III
– Aizsardzības veids: IP 44
- Temperaturas diapazons: -20 °C līdz +40 °C
– Izmēri: (P x A x Dz):
Iss 194 x 628 x 188 mm
Vidējs 194 x 808 x 188 mm
Garš 194 x 1.178 x 188 mm
Akumulatora tehniskie dati
–Lieljaudas LiFePO litija-ferra-fosfora akumulators.
- Jebkurā laikā uzlādējams, nesamazinot tā darbmūžu.
-Automātiska uzlādēšana no augstas efektivitātes saules paneli.
- To drīkst nomainīt ražotājs vai kvalificēts elektrikis.
- Akumulatora kapacitāte: 3.000 mAh
-Maksimālais apgaismojuma ilgums ar vienu akumulatora uzlādi bez uzlādes: 60 dienas, naktī ieslēdzoties 20 reizes.
– Micro USB lādēšanas spraudnis: 5 V, maks. 1 A iespējams visās trīs programmās.
Lādēšanas laiks ir atkarīgs no montāžas vietas (tieša saules gaisma). Ziemā vai lietainās dienās jārēkinās ar ievērojami ilgāku lādēšanas laiku.
4. Montāža
- Pārbaudiet visas detaļas, vai tās nav bojātas.
- Saules panela vai LED panela bojājumu gadījumā, preci nevar lietot.
Nelabvēlīgos ekspluatācijas apstāklos (piem., uzstādot ēnā vai aiz stikla, nepareizi orientējot saules paneli), izstrādājuma darbības drošība ir ierobežota.
- Izvēlieties saules panelim piemērotu vietu ar tiešu saules gaismu (dienvidu virzienā).
- Izvairieties no jumta malas vai koku radītas ēnas.
- levērojiet kustības uztveršanas sniedzamības attālumu (4.1 Att.).
Kombinējot profila elementus, var sasniegt trīs dažādus montāžas augstumus.
- Savietojiet grīdas plāksni un profilu vēlamājā augstumā (4.2 Att.).
- Sākumā pieskrūvējiet viegli un pēc pabeigšanas, mainot puses, pieskrūvējiet stingri.
– Isais profils: 370 mm
– Garais profiles: 550 mm
- Ūsais + garais profils: 920 mm
- Atzīmējiet urbuma vietas (4.3 Att.).
- Izurbiet caurumus un ievietojiet dībeļus (4.4 Att.).
-
Pieskrūvējiet grīdas profilu pie grīdas (4.4 Att.).
-
Nonemiet gaismekla turētāju (4.5. Att.).
• Veiciet iestatišanu (4.6 Att.).
→„5. Lietošana“
- Pieskrūvējiet gaismekļa turētāju pie sensorgaismekļa (4.7 Att.).
- Uzmontējiet sensorgaismekli uz profila (4.8 Att.).
- Noregulējiet LED paneli ar kustības sensoru (3.4 Att.).
- Noregulētjiet saules paneli tā, lai saules starojuma ilgums un stiprums ir iespējami liels (3.4 Att.).
- Pievērsiet uzmanību debess pusēm (dienvidu virziens) (3.4 Att.).
5. Lietošana
Pirms pirmās izmantošanas
- Aktivējiet gaismekli, programmas izvēles slēdzi pārvietojot pozīcijā P2. Gaismeklis minūti atradīsies testa režīmā un pēc tam programmas P2 režīmā.
Testa režims
Testa režimā gaismeklis darbojas dienā.
Neatkarīgi no krēslas iestatījuma kustība uztveršana 1 minūtes laikā ieslēdz gaismekli ar 10 sekunžu ilgu pēcdarbības laiku. Pēc šī laika beigām automātiski tiek aktivēta izvēlētā programma.
Testa režimā ilgstoši deg sarkanā LED diode.
Izvēlētā darbības režīma iestatīšana ar programmas izvēles slēdzi
– P0: IzSI. (rūpnīcas iestatījums).
Patērētāji (LED panelis un sensors) deaktivēti.
– P1: Sensora režīms. Gaismeklis ieslēdzas tikai pēc kustības sensora impulsa.
– P2: Pamata apgaismojums.Gaismeklis ieslēdzas pēc kustību sensora impulsa.
Rīta un vakara stundās ilgstoši deg samazināts pamata apgaismojums.
Pēcspīdēšanas laiks un gaišums
– Pirmās izmantošanas laikā tiek noteikts pēcspīdēšanas laiks.
- 2. programmā pirmajā naktī pamata apgaismo-
jums no rīta ir izslēgts.
– Pēcspīdēšanas laiks un gaišums tiek automātiski pielāgoti apkārtējās vides apstākliem, piem., vasarā pēcspīdēšanas laiks var būt ilgāks nekā ziemā.
– Pamata apgaismojums nodrošina nakts apgaismojumu ar apm. 3 % no gaismas jaudas.
– Kustības gadījumā uztveršanas zonā gaisma tiek ieslēgta ar maksimālu jaudu. Pēc tam gaismeklis atkal pārslēdzas uz pamata apgaismojumu (apm. 3 %).
– Pamata gaismas spīdēšanas ilgums tiek pielāgots apkārtējās vides apstākliem. Pamata apgaismojuma izmantošana samazina gaismas rezerves. Ja tas nav nepieciešams, iesakām to izslēgt (P1), lai saglabātu lielākas rezerves periodiem, kad ir maz saules.
Akumulatora manuāla uzlādēšana
Akumulatora zemas uzlādes gadījumā (piem., slik- tos laika apstāklos) mirgo kustības sensora sarkanā LED diode. Akumulatoru var uzlādēt ar tirdzniecībā pieejamu Micro USB lādētāju (piegādes komplektā nav iekļauts). Akumulatora uzlāde var ilgt līdz 6 stundām.
Mitruma ieklūšanas radīts bojājumu risks
Atvērts Micro USB spraudnis (E) nav aizsargāts pret ūdens ieklūšanu.
- Uzlādējiet akumulatoru tikai sausā telpā.
-
Pieslēdziet Micro USB lādētāju.
-
Mirgo sarkana LED: Uzlādēšanas process ir aktīvs.
– Stipri izlādējušos akumulatoru gadījumā var paiet līdz 10 minūtēm, līdz sāk mirgot LED.
– Spīd sarkana LED: Akumulators ir pilnībā uzlādēts.
- Atvienojiet Micro USB lādētāju.
– Sarkanā LED nodziest.
Neizmantošanas izraisītu bojājumu risks
Ja lampa ilgāku laiku netiek izmantota (piem., uzglabājot), akumulatoru var sabojāt dzilas izlādes dēļ.
- Programmas izvēles slēdzi pārslēdziet pozīcijā P0.
- Pirms neizmantošanas akumulators pilnībā jāuzlādē.
- Neizmantošanas laikā akumulators regulāri jāuzlādē.
6. Traucējumi
Mirgo kustības sensora sarkanā LED
- Akumulatora uzlāde ir pārāk zema.
- Uzlādējiet akumulatoru ar Micro USB lādētāju (piegādes komplektā nav iekļauts).
- Akumulatora uzlāde ir pārāk zema.
- Uzlādējiet akumulatoru ar Micro USB lādētāju (piegādes komplektā nav iekļauts).
- Bojāts kabelis vai ir īssavienojums.
• Pārbaudiet pieslēgumus. - Programmas izvēles slēdzis atrodas pozīcijā P0.
- Pārslēdziet programmas izvēles slēdzi pozīcijā P1 vai P2.
– Nav pareizi iestatīta uztveršanas zona.
• Pārbaudiet uztveršanas zonu.
– Nepārtraukta kustība uztveršanas zonā.
• Pārbaudiet uztveršanas zonu.
Gaismeklis ieslēdzas patvalīgi
– Nekontrolētas kustības uztveršanas zonā:
– Vējš kustina kokus un krūmus.
– Tiek uztverti pa ielu braucoši transportlīdzekli.
– Pēkšņas laika apstākļu izraisītas temperatūras svārstības *(vējš, lietus, sniegs) vai siltais izplūstošais gaiss no ventilatoriem, atvērtiem logiem.
- Pārbaudiet uztveršanas zonu.
– Gaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišnos.
- Piemontējiet gaismekli pie stingras pamatnes.
Akumulators neuzlādējas
- Netīrs saules panelis.
- Notīriet saules paneli ar mīkstu drānu un mai-gu tīrīšanas līdzekli.
– Saules paneļa uzstādīšanas vieta nav optimāla. - Pārbaudiet uzstādīšanas vietu (iespējami daudz tiešas saules gaismas).
– Pēc gadiem ilgas lietošanas akumulatora kapacitāte var samazināties. - Nomainiet akumulatoru (Rezerves akumulators XSolar, 3,3 V 2,5 AH, EAN 007841006488).
- Lūdzu, nosūtiet labi iesainotu izstrādājumu uz tuvāko servisa darbnīcu. Nomainu drīkst veikt tikai ražotājs vai kvalificēts elektrikis.
7. Tīrīšana un kopšana
Izstrādājumam apkope nav nepieciešama.
Regulāra bojājumu kontrole var pagarināt izstrādā-juma darbmūžu.
Netīrumu notīrīšana var pagarināt izstrādājuma darbības laiku.
Bojājumu risks
Gaismekli var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.
- Pārbaudiet, vai virsma iztur tīrīšanas līdzekli.
- Tiriet gaismekli ar mīkstu drānu un maigu tīrīšanas līdzekli.
Ja uz saules paneļa sakrājušies netīrumu vai laika apstākļu radīti nogulsnējumi:
- Tīriet saules paneli ar mīkstu drānu un maigu tīrīšanas līdzekli
8. Utilizacija
Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.
Nemetiet elektroierīces parastajos atkritumos!
Tikai ES valstim:
Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.
Neizmetiet vecas ierīces, akumulatorus un baterijas sadzīves atkritumos, ugunī vai ūdenī.
Akumulatori / baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi draudzīgā veidā.
Tikai ES valstim:
Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2006/66/EK bojātie vai izlietotie akumulatori / baterijas ir jāpārstrādā. Neizmantojamus akumulatorus / baterijas var nodot tirdzniecības vietās vai kaitīgi vielu savākšanas punktos.
9. Ražotāja garantija
Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmainų pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā.
Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēkinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.
Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattie-cas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.
