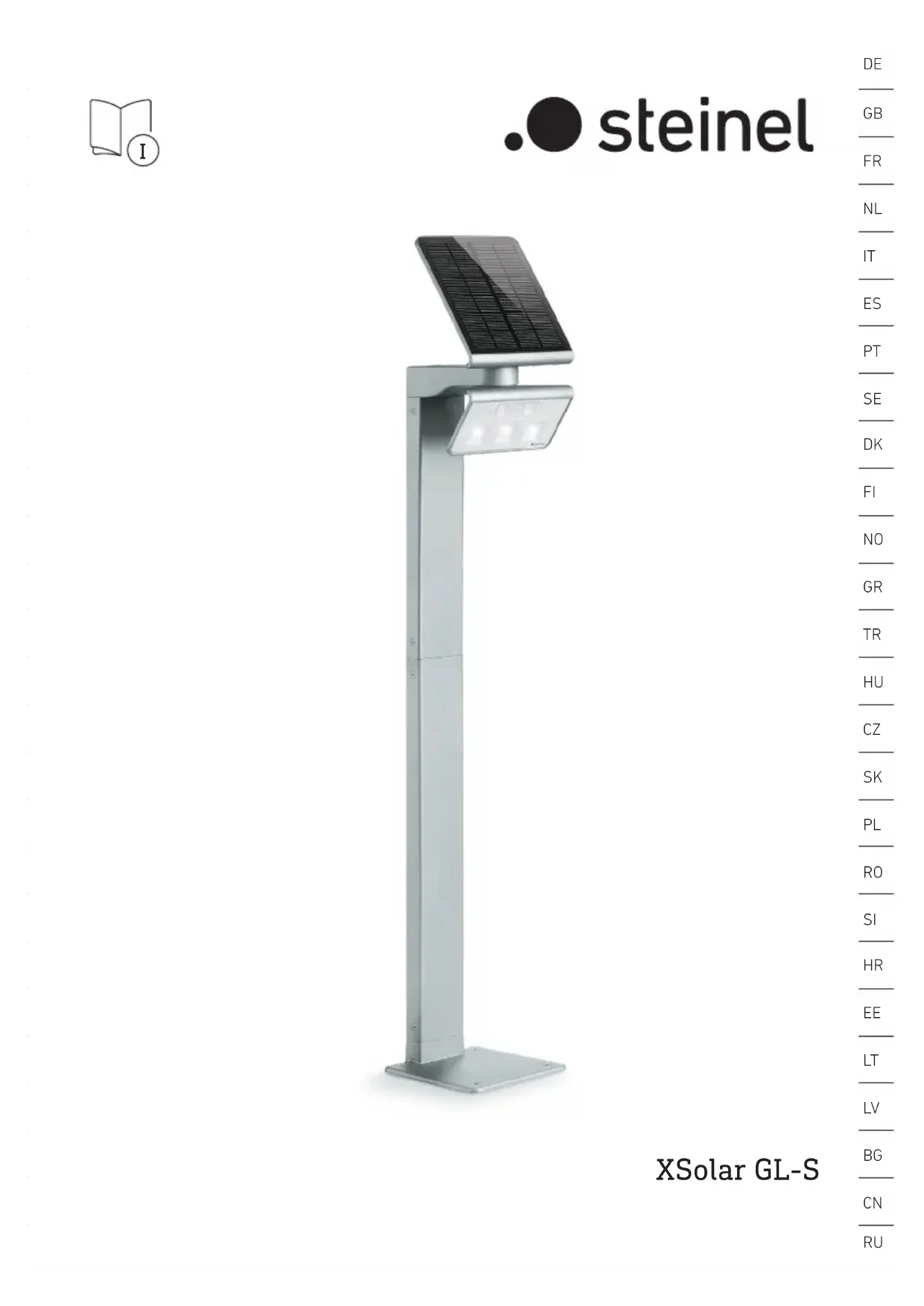

XSolar GLS - Lampe STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe solaire à détecteur de mouvement
Marque	Steinel
Modèle	XSolar GLS
Dimensions (version courte)	194 x 628 x 188 mm
Dimensions (version moyenne)	194 x 808 x 188 mm
Dimensions (version longue)	194 x 1178 x 188 mm
Alimentation	Panneau solaire + batterie LiFePO₄ 3,7 V, 3000 mAh
Recharge de secours	Micro USB 5 V, max. 1 A
Puissance lumineuse	6 LED, max. 1,2 W, 150 lumens, 3000 K
Angle de détection	140°
Portée du détecteur	max. 5 m (hauteur d'installation 1 m)
Surface éclairée	20 m²
Minuterie	10 à 30 s (commande logicielle)
Lumière de balisage	3 % de la puissance
Orientation panneau solaire	±180° / -150° horizontal, 55° inclinaison
Orientation panneau LED	±60° horizontal, 55° inclinaison
Indice de protection	IP44
Température de fonctionnement	-20 °C à +40 °C
Classe électrique	III
Autonomie maximale	60 jours (20 activations par nuit)
Programmes	P0 (arrêt), P1 (détecteur seul), P2 (détecteur + veilleuse)
Nettoyage et entretien	Chiffon doux et détergent doux
Garantie fabricant	3 ans
Pièces de rechange	Batterie XSolar (EAN 007841006488)

FOIRE AUX QUESTIONS - XSolar GLS STEINEL

Comment allumer la lampe XSolar GLS pour la première fois ?

Placez l'interrupteur de sélection des programmes sur P2. La lampe passe en mode test pendant une minute, puis fonctionne en mode P2 avec détecteur et lumière de balisage.

Que faire si la lampe ne s'allume pas ?

Vérifiez que l'interrupteur n'est pas sur P0 (arrêt). Rechargez la batterie via le port micro USB si la LED rouge clignote. Vérifiez aussi la zone de détection et l'orientation du panneau solaire.

Comment recharger manuellement la batterie ?

Utilisez un adaptateur micro USB (5 V, max. 1 A) non fourni. Branchez-le dans la prise micro USB (E). La LED rouge clignote pendant la charge, s'allume fixe quand elle est à 100 %. La charge complète peut prendre jusqu'à 6 heures.

Quelle est la portée du détecteur de mouvement ?

La portée maximale est de 5 mètres pour une hauteur d'installation de 1 mètre. L'angle de détection est de 140°.

Comment régler les programmes P0, P1 et P2 ?

Utilisez l'interrupteur de sélection des programmes (M). P0 : arrêt complet. P1 : allumage uniquement sur détection de mouvement. P2 : allumage sur détection + lumière de balisage permanente à 3 %.

Que signifie le clignotement de la LED rouge dans le détecteur ?

La LED rouge clignote lorsque la capacité de la batterie est trop faible. Rechargez la batterie avec l'adaptateur micro USB. Si elle clignote en charge, c'est normal.

Comment orienter le panneau solaire pour une meilleure performance ?

Orientez le panneau solaire vers le sud (utilisez la boussole intégrée) avec un angle d'inclinaison de 55°. Évitez les ombrages (avant-toits, arbres) pour maximiser l'exposition au soleil.

Puis-je utiliser la lampe en intérieur ?

Non, la lampe est conçue pour une utilisation en extérieur (indice IP44). Le panneau solaire a besoin de lumière directe du soleil. L'utiliser derrière une vitre réduit fortement la charge.

Comment nettoyer la lampe solaire ?

Nettoyez le panneau solaire et le boîtier avec un chiffon doux et un détergent doux. N'utilisez pas de produits abrasifs ou de solvants.

Où acheter une batterie de remplacement ?

La batterie de rechange est référencée XSolar (EAN 007841006488). Contactez le service après-vente Steinel ou un électricien qualifié pour le remplacement.

MODE D'EMPLOI XSolar GLS STEINEL

FR..... 14 Suivre les instructions ci-après !

1. À propos de ce document

– Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.

- Sous réserve de modifications techniques.

Danger dû à des vapeurs ou à un liquide électrolytique !

Des accus endommagés ou une utilisation inappropriée des accus peut provoquer le dégagement de vapeurs ou l'écoulement du liquide électrolytique. En cas de contact, risque de blessures graves (par ex. perte de l'acuité visuelle, brûlures par acides).

• Ne jamais ouvrir le boîtier des accus ou l'accu.
• Éviter le contact des vapeurs ou d'un liquide électrolytique avec les yeux. En cas de contact avec les yeux :
• ne pas frotter les yeux. – Rincer immédiatement abondamment les yeux avec de l'eau propre (par ex. avec de l'eau du robinet).

- Consulter un médecin.

• Ne pas toucher le liquide électrolytique qui s'est écoulé.
• Retirer immédiatement le produit des flammes nues ou des points très chauds.
• Enlever immédiatement les vêtements contaminés.

Risques dus au rayon lumineux LED !

Le fait de regarder directement la LED allumée risque d'endommager la rétine.

• Ne pas regarder directement luminaire LED allumé d'une courte distance ou pendant un moment prolongé (> 5 minutes).
• Il est interdit d'installer le luminaire dans des zones à risque d'explosion.
• Choisir un emplacement à l'abri de vibrations afin de garantir un fonctionnement parfait de l'appareil.
• Protéger le panneau solaire de toutes sollicitations mécaniques (par ex. branches d'arbre).
• Il est interdit de modifier ou de transformer le produit.

Utilisation conforme aux prescriptions

• Luminaire à détecteur avec des LED d'éclairage.
• Pour le montage sur un profilé à l'extérieur.
• Il éclaire automatiquement les emplacements ne disposant pas de tension secteur. – Il dispose d'une alimentation énergétique autonome via le panneau solaire et l'accu.
• Détection indépendante des moindres mouvements grâce au détecteur infrarouge intégré.

Modèles

• XSolar GL-S blanc (EAN 4007841671204)
• XSolar GL-S argent (EAN 4007841671211)

Contenu de la livraison (III. 3.1)

Dimensions du produit (III. 3.2)

Vue d'ensemble de l'appareil (III. 3.3)

A Panneau solaire B Détecteur de mouvement C LED D Panneau à LED E Prise de charge micro USB F Profilé long G Plaque de base H Raccord du profilé 1 (conique) I Raccord du profilé 2 (droit) J Profilé court K Porte-luminaire L Joint M Interrupteur de sélection des programmes N Boussole

Plage de réglage du panneau solaire / panneau à LED (III. 3.4)

Caractéristiques du luminaire à détecteur

• Puissance : 6 LED, max. 1,2 W
• Technologie de détection infrarouge
• Angle de détection : 140°
• Portée du détecteur : max. 5,0 m (hauteur d'installation 1,0 m)
• Éclairage de la surface : 20 m²
• Réglage de la luminosité de déclenchement : 2 lx
• Lumière de balisage : 3 %
• Flux lumineux : max. 150 lumens / 124 Lm/w
• Température de couleur : 3.000 kelvins
• Angle d'orientation du panneau solaire :
• Angle d'inclinaison du panneau solaire : 55°
• Angle d'orientation du panneau à LED : +/- 60°
• Angle d'inclinaison du panneau à LED : 55°
• Classe : III
• Indice de protection : IP 44
• Plage de température : -20 °C à +40 °C
• Dimensions (I x H x P) : Version courte 194 x 628 x 188 mm Version moyenne 194 x 808 x 188 mm Version longue 194 x 1.178 x 188 mm

$$ + 1 8 0 ^ {\circ} / - 1 5 0 ^ {\circ} $$

Caractéristiques techniques de l'accu

-Batterie haute puissance LiFePO au lithium-ferro-phosphore. - Recharge possible à tout moment sans réduire la durée de vie. - Recharge automatique via un panneau solaire très efficace. - Remplacement possible par le fabricant ou des électriciens qualifiés. - Capacité de l'accu : 3.000 mAh - Durée d'éclairage maximale avec une charge de batterie sans recharge : 60 jours à 20 enclenchements par nuit. - Prise de charge micro-USB : 5 V, max. 1A possible dans les trois programmes.

Le temps de charge dépend du lieu de montage (lumière directe du soleil). Prévoyez une charge nettement plus longue en hiver ou par temps de pluie.

4. Montage

• Contrôlez l'absence de dommages sur toutes les pièces.
• Ne mettez pas le produit en service en cas de panneau solaire ou de panneau à LED endommagé.

En cas de conditions d'utilisation défavorables (par ex. installation à l'ombre ou derrière du verre, mauvaise orientation du panneau solaire), la sécurité de fonctionnement du produit est limitée.

• Choisissez un emplacement approprié avec beaucoup de lumière directe du soleil pour le panneau solaire (orientation sud).
• Évitez tout obscurcissement dû à des avant-toits ou à des arbres.
• Tenez compte de la portée de la détection des mouvements (III. 4.1).

Il est possible de réaliser trois hauteurs d'installation différentes en combinant les éléments de profilés.

• Assemblez la plaque de base et le profilé à la hauteur souhaitée (III. 4.2).
• Prévoir sans serrer, puis visser à tour de rôle après avoir assemblé les différents éléments.
• Profilé court : 370 mm
• Profilé long : 550 mm
• Profilés court + long : 920 mm
• Marquez l'emplacement des trous (III. 4.3).
• Percez les trous, puis mettez les chevilles (III. 4.4).
• Vissez le profilé du sol sur le sol (III. 4.4). • Retirez le porte-luminaire (III. 4.5).
• Procédez aux réglages (III. 4.6).

Commande

• Vissez le porte-luminaire sur le luminaire à détecteur (III. 4.7).
• Montez le luminaire à détecteur sur le profilé (III. 4.8).
• Orientez le panneau à LED avec le détecteur de mouvement (III. 3.4).
• Orientez le panneau solaire de manière à ce que la puissance et la durée du rayonnement solaire soient les plus élevées possibles (III. 3.4).
• Tenez compte de la boussole (direction sud) (III. 3.4).

Avant la première utilisation

• Activez le luminaire en réglant l'interrupteur de sélection des programmes sur P2. Le luminaire est en mode test pendant une minute, puis dans le programme P2.

Mode de test

Pendant le mode test, le luminaire fonctionne en mode diurne.

En cas de détection d'un mouvement, le luminaire se met en marche en l'espace d'une minute indépendamment du réglage de la luminosité de déclenchement avec une durée de poursuite de 10 secondes. Le programme choisi est automatiquement actif une fois cette durée écoulée. En mode test, la LED rouge est allumée en permanence.

Réglage du mode de fonctionnement souhaité au moyen de l'interrupteur de sélection des programmes

- P0 : désactivé (réglage effectué en usine). Les consommateurs (panneau à LED et détecteur) sont désactivés.

• P1 : fonctionnement avec détecteur. Le luminaire ne s'enclenche qu'après avoir reçu une impulsion du détecteur de mouvement.
• P2 : fonctionnement avec détecteur avec lumière de balisage. Éclairage permanent le matin et le soir avec une lumière de balisage réduite.

Durée de post-éclairage et luminosité

• La durée de l'éclairage est calculée pendant la première utilisation.
• La lumière de balisage est désactivée le matin pendant la première nuit dans le programme 2.
• La durée de l'éclairage et la luminosité sont automatiquement adaptées aux conditions environnantes, la durée de l'éclairage pouvant être, par exemple, plus longue en été qu'en hiver.
• La lumière de balisage permet un éclairage nocturne avec une puissance d'environ 3 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que la lumière s'enclenche à la position d'éclairage pleine puissance. Le luminaire commute ensuite à nouveau sur lumière de balisage (env. 3 %).
• La durée d'éclairage de la lumière de balisage est réglée en fonction des conditions environnantes. La réserve d'éclairage diminue en utilisant la lumière de balisage. Si elle n'est pas nécessaire, il est recommandé de la désactiver (P1) pour disposer d'une plus grande réserve pour les périodes qui ne sont pas assez ensoleillées.

Recharge manuelle de l'accu

En cas de capacité d'accu insuffisante (par ex. en cas de mauvais temps), la LED rouge clignote dans le détecteur de mouvement.

Il est possible de recharger l'accu avec un adaptateur de charge micro-USB disponible dans le commerce (non fourni avec l'appareil). Une charge d'accu peut durer jusqu'à 6 heures.

Risque de dommage matériel dû à l'humidité qui pénètre.

La prise de charge micro USB (E) ouverte n'est pas protégée de l'eau susceptible de pénétrer.

• Ne recharger l'accu que dans des pièces sèches.
• Branchez l'adaptateur de charge micro USB.
• La LED rouge clignote : charge active. Cela peut prendre jusqu'à 10 minutes jusqu'à ce que la LED clignote en cas d'accu fortement déchargé.

-La LED rouge est allumée : l'accu est chargé à 100 %.

- Retirez l'adaptateur de charge micro USB. - La LED rouge s'éteint.

Risque de dommages matériels en cas de non-utilisation

Lorsque le luminaire n'est pas utilisé pendant une longue durée (par ex. stockage), il est possible que l'accu soit détruit par la décharge totale.

• Mettez l'interrupteur de sélection des programmes sur P0.
• Rechargez l'accu à 100 % avant toute non-utilisation.
• Chargez régulièrement l'accu pendant la période de non-utilisation du luminaire.

La LED rouge du détecteur de mouvement clignote.

• La capacité de l'accu est trop faible.
• Rechargez l'accu avec l'adaptateur de charge micro-USB (non fourni avec l'appareil).

Le luminaire ne s'allume pas.

• La capacité de l'accu est trop faible.
• Rechargez l'accu avec l'adaptateur de charge micro-USB (non fourni avec l'appareil).
• Ligne interrompue ou court-circuit. • Vérifiez le branchement.
• Interrupteur de sélection des programmes sur P0.
• Mettez l'interrupteur de sélection des programmes sur P1 ou P2.
• Réglage incorrect de la zone de détection.
• Contrôlez la zone de détection.

Le luminaire ne s'éteint pas.

• Mouvement continu dans la zone de détection.
• Contrôlez la zone de détection.

Le luminaire s'allume de façon intempestive

• Mouvement incontrôlé dans la zone de détection :
• Le vent agite les arbres et les arbustes.
• Détection de véhicules passant sur la chaussée.
• Variations subites de la température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes.
• Contrôlez la zone de détection.
• Le luminaire oscille (remue) à cause, par ex. de rafales de vent ou de fortes précipitations.
• Installez le luminaire sur un support solide.

L'accu ne se charge pas.

– Le panneau solaire est encrassé. - Nettoyez le panneau solaire avec un chiffon doux et un détergent doux. - L'emplacement du panneau solaire n'est pas optimal. - Vérifiez l'emplacement (si possible beaucoup de lumière directe du soleil). - Il est possible que la capacité de chargement de l'accu soit épuisée après de longues années d'utilisation. - Remplacez l'accu (accu de remplacement XSolar, 3,3 V 2,5 AH, EAN 007841006488). - Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche. Uniquement le fabricant ou des électriciens qualifiés doivent procéder au remplacement.

7. Nettoyage et entretien

Le produit ne nécessite aucun entretien.

Les contrôles réguliers des dommages peuvent augmenter la durée de vie du produit.

L'élimination des saletés peut contribuer à augmenter le bon fonctionnement du produit.

Risque de dommages matériels

Des détergents inappropriés risquent d'endommager le luminaire.

• Vérifiez la tolérance de la surface avec les détergents.
• Nettoyez le luminaire avec un chiffon doux et un détergent doux.

En cas de saletés ou de dépôts dus aux intempéries sur le panneau solaire :

- nettoyez le panneau solaire avec un chiffon doux et un détergent doux.

8. Gestion des déchets

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'ue :

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

Ne jetez pas les anciens appareils, les accus et les piles avec les ordures ménagères, au feu ou dans l'eau.

Les accus / piles doivent être collectés, recyclés ou mis au rebut de manière écologique.

Uniquement pour les pays de l'ue :

selon la directive RL 2006/66/CE, les accus et les piles défectueux ou usagés doivent être recyclés. Il est possible de remettre les accus et les piles ne pouvant plus être utilisés dans le point de vente ou dans un point de collecte des substances toxiques.

9. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est de 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas.

Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :

• les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle, – le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
• la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
• le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
• les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).

C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
