Termék típusa	Mozgásérzékelős napelemes lámpa
Márka	Steinel
Modell	XSolar GLS
Méretek (rövid változat)	194 x 628 x 188 mm
Méretek (közepes változat)	194 x 808 x 188 mm
Méretek (hosszú változat)	194 x 1178 x 188 mm
Tápellátás	Napelem + LiFePO₄ akkumulátor 3,7 V, 3000 mAh
Tartalék töltés	Micro USB 5 V, max. 1 A
Fényteljesítmény	6 LED, max. 1,2 W, 150 lumen, 3000 K
Érzékelési szög	140°
Érzékelő hatótávolsága	max. 5 m (beépítési magasság 1 m)
Megvilágított felület	20 m²
Időzítő	10-30 s (szoftveres vezérlés)
Körvonal világítás	3% teljesítmény
Napelem tájolása	±180° / -150° vízszintes, 55° dőlésszög
LED panel tájolása	±60° vízszintes, 55° dőlésszög
Védettségi fokozat	IP44
Üzemi hőmérséklet	-20 °C és +40 °C között
Elektromos osztály	III
Maximális üzemidő	60 nap (20 aktiválás/éjszaka)
Programok	P0 (leállítás), P1 (csak érzékelő), P2 (érzékelő + éjszakai fény)
Tisztítás és karbantartás	Puha ruha és enyhe tisztítószer
Gyártói garancia	3 év
Pótalkatrészek	XSolar akkumulátor (EAN 007841006488)

Gyakran ismételt kérdések - XSolar GLS STEINEL

Hogyan kapcsoljam be először az XSolar GLS lámpát?

Állítsa a programválasztó kapcsolót P2 állásba. A lámpa egy percre teszt módba lép, majd P2 módban működik érzékelővel és körvonal világítással.

Mi a teendő, ha a lámpa nem kapcsol be?

Ellenőrizze, hogy a kapcsoló nincs-e P0 (leállítás) állásban. Töltse fel az akkumulátort a micro USB porton keresztül, ha a piros LED villog. Ellenőrizze az érzékelési zónát és a napelem tájolását is.

Hogyan tölthető fel manuálisan az akkumulátor?

Használjon egy nem mellékelt micro USB adaptert (5 V, max. 1 A). Csatlakoztassa a micro USB aljzathoz (E). A piros LED villog töltés közben, folyamatosan világít, ha 100%-os. A teljes töltés akár 6 órát is igénybe vehet.

Mekkora a mozgásérzékelő hatótávolsága?

A maximális hatótávolság 5 méter 1 méteres beépítési magasság mellett. Az érzékelési szög 140°.

Hogyan állíthatók be a P0, P1 és P2 programok?

Használja a programválasztó kapcsolót (M). P0: teljes kikapcsolás. P1: csak mozgásérzékelésre kapcsol be. P2: mozgásérzékelésre bekapcsol + folyamatos körvonal világítás 3% teljesítménnyel.

Mit jelent a piros LED villogása az érzékelőben?

A piros LED villog, ha az akkumulátor kapacitása túl alacsony. Töltse fel az akkumulátort a micro USB adapterrel. Ha töltés közben villog, az normális.

Hogyan tájoljam a napelemet a jobb teljesítmény érdekében?

Tájolja a napelemet dél felé (használja a beépített iránytűt) 55°-os dőlésszöggel. Kerülje az árnyékot (előtetők, fák) a napfénynek való kitettség maximalizálása érdekében.

Használhatom a lámpát beltérben?

Nem, a lámpa kültéri használatra készült (IP44 védettség). A napelemnek közvetlen napfényre van szüksége. Üveg mögött használva a töltés jelentősen csökken.

Hogyan tisztítsam a napelemes lámpát?

Tisztítsa a napelemet és a házat egy puha ruhával és enyhe tisztítószerrel. Ne használjon súrolószereket vagy oldószereket.

Hol vásárolhatok csere akkumulátort?

A csere akkumulátor típusszáma XSolar (EAN 007841006488). A cseréhez vegye fel a kapcsolatot a Steinel ügyfélszolgálatával vagy egy szakképzett villanyszerelővel.

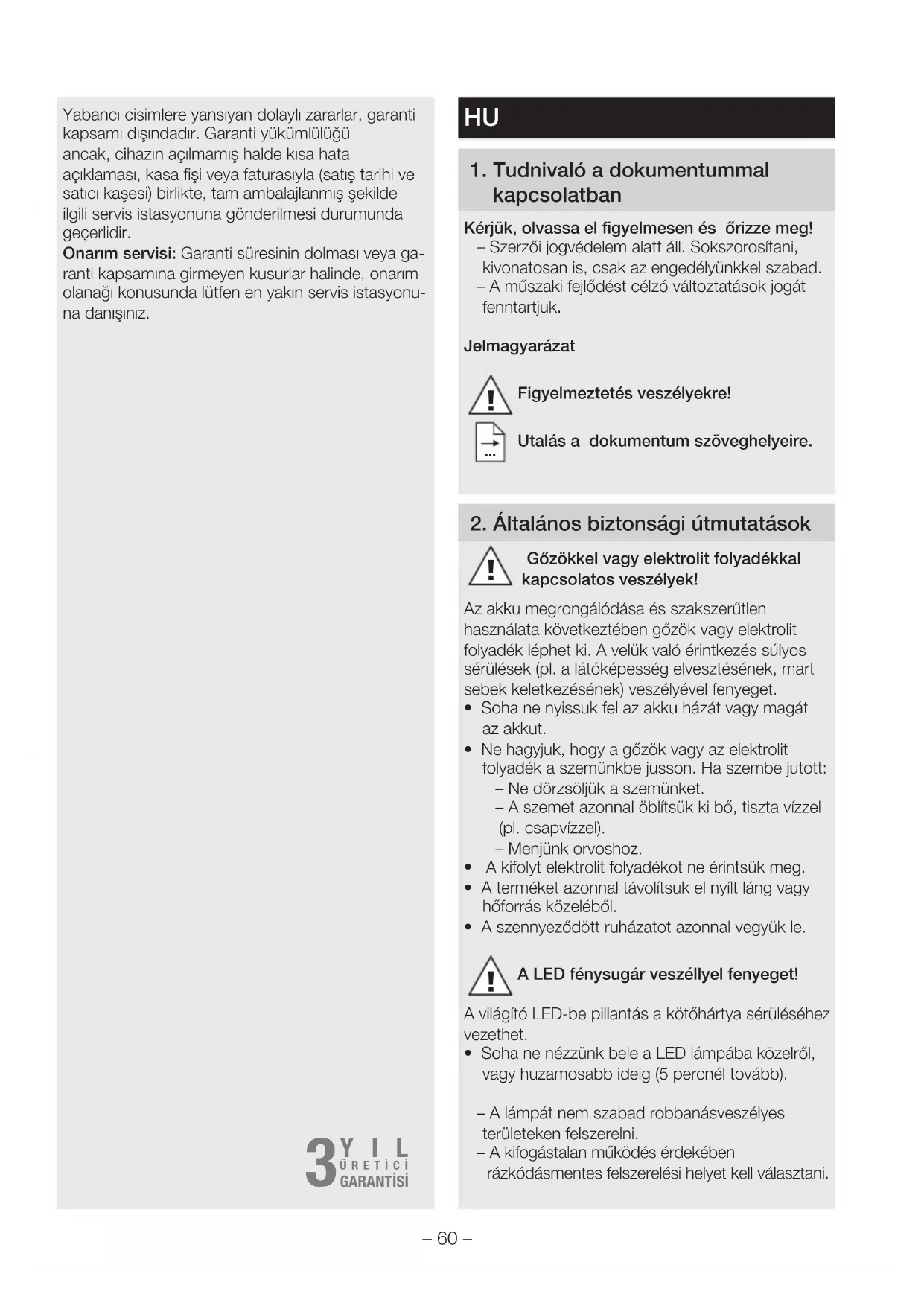

HASZNÁLATI ÚTMUTATÓ XSolar GLS STEINEL

HU ..... 60 A szöveges utasításokat tartsa meg!

1. Tudnivaló a dokumentummal kapcsolatban

Kérjük, olvassa el figyelmesen és örizze meg!

– Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést célzó változtatások jogát fenntartjuk.

Jelmagyarázat

Figyelmeztetés veszélyekre!

Utalás a dokumentum szöveghelyeire.

2. Általános biztonsági útmutatások

Gözökkel vagy elektrolit folyadékkal kapcsolatos veszélyek!

Az akku megrongálódása és szakszerűtlen használata következtében gözök vagy elektrolit folyadék léphet ki. A velük való érintkezés súlyos sérülések (pl. a látóképesség elvesztésének, mart sebek keletkezésének) veszélyével fenyeget.

• Soha ne nyissuk fel az akku házát vagy magát az akkut.
• Ne hagyjuk, hogy a gözök vagy az elektrolit folyadék a szemünkbe jusson. Ha szembe jutott:
• Ne dörzsöljük a szemünket.
• A szemet azonnal öblítsük ki bő, tiszta vízzel (pl. csapvízzel).
• Menjünk orvoshoz.
• A kifolyt elektrolit folyadékot ne érintsük meg.
• A terméket azonnal távolítsuk el nyílt láng vagy hőforrás közeléből.
• A szennyeződött ruházatot azonnal vegyük le.

A LED fénysugár veszéllyel fenyeget!

A világító LED-be pillantás a kötőhártya sérüléséhez vezethet.

- Soha ne nézzünk bele a LED lámpába közelről, vagy huzamosabb ideig (5 percnél tovább).

– A lámpát nem szabad robbanásveszélyes területeken felszerelni.
– A kifogástalan működés érdekében rázkódásmentes felszerelési helyet kell választani.

– A napelem táblát óvni kell a mechanikai terhelésektől (pl. faágaktól).
– A termék átépítése és megváltoztatása tilos.

3. XSolar GL-S

Rendeltetésszerű használat

– Mozgásérzékelős lámpa LED világítótestekkel.
– Kültéri használatra, idomos szereléssel.
– Önműködően felgyulladó fényt varázsol oda, ahol nem áll rendelkezésre hálózati feszültség.
– A napelem táblának és akkunak köszönhetően hálózat független energiaellátással rendelkezik.
– A beépített infravörös érzékelőjével még a legkisebb mozgásokat is felismeri önállóan.

Kivitelek

• XSolar GL-S fehér (EAN 4007841671204)
  – XSolar GL-S ezüst (EAN 4007841671211)

A csomag tartalma (3.1 Ábra)

Termékméretek (3.2 Ábra)

A készülék áttekintése (3.3 Ábra)

A Napelem tábla
B Mozgásérzékelő
C LED-ek
D LED tábla
E Micro-USB töltő csatlakozó
F Idom, hosszú
G Fenéklemez
H Idomösszekötő 1 (kúpos)
I Idomösszekötő 2 (egyenes)
J Idom, rövid
K Lámpatartó
L Tömítés
M Programválasztó kapcsoló
N Iránytű

Napelem tábla / LED tábla beállítási tartomány

(3.4 Ábra)

Mozgásérzékelős lámpa műszaki adatai

– Teljesítmény: 6 LED, max. 1,2 W
– Infravörös technika
– Érzékelési szög: 140°
– Érzékelési hatótávolság: max. 5,0 m (szerelési magasság 1,0 m)
– Megvilágított felület: 20 m ^2
– Szürkületi beállítás: 2 Lux
– Időbeállítás: szoftver vezérlésű, 10 – 30 mp
– Alapfény: 3 %
– Fényáram: max. 150 Lumen / 124 Lm/w
– Színhőmérséklet: 3.000 Kelvin
– Napelem tábla forgásszöge: +180°/-150°

– Napelem tábla dőlésszöge: 55°
– LED tábla forgásszöge: +/- 60°
– LED tábla dőlésszöge: 55°
– Védettségi osztály: III
– Védettségi mód: IP 44
- Hómérséklettartomány:-20 °C - +40 °C
– Méretek (szé x ma x mé):
rövid 194 x 628 x 188 mm
közepes 194 x 808 x 188 mm
hosszú 194 x 1.178 x 188 mm

Akku müszaki adatai

-Nagy teljesítményű LiFePO lítium-ferrum-foszfor akkumulátor.
– Az élettartam lerövidítése nélkül bármikor feltölthető.
-Önműködő feltöltés a nagy hatékonyságú napelem táblával.
– Kicserélhetőség, amit a gyártó, de akár szakképzett villanyszerelő is elvégezhet.
- Akku kapacitás: 3.000 mAh
-Maximális világítási időtartam egy akkumulátortöltéssel, újratöltés nélkül: 60 nap 20-szori éjszakai kapcsolás mellett.
– Micro-USB töltő csatlakozó: 5 V, max. 1 A töltési lehetőség mindhárom programban.

A töltési idő a felszerelési helytől (közvetlen napfény hatásától) függ. Télen, vagy esős napokon jelentősen hosszabb töltési idővel kell számolni.

4. Szerelés

• Előtte vizsgáljuk meg, hogy az alkatrészek nem rongálódtak-e meg.
• Ne vegyük használatba a terméket, ha a napelem táblán vagy LED táblán károk keletkeztek.

Kedvezőtlen felhasználási feltételek esetén (pl. ha árnyékban, vagy üveg mögött helyezik el, rosszul tájolják a napelem táblákat) a termék csak korlátozott biztonsággal fog működni

• A napelem táblának válasszunk alkalmas (déli tájolású) helyet, ahol sokáig éri közvetlen napfény.
• Kerüljük az olyan helyet, ahol előtetők vagy fák leárnyékolják a készüléket.
• A mozgásérzékelés hatótávolságára figyeljünk (4.1 Ábra).

Az idomelemek vegyes használatával három különböző magasságban szerelhető fel a készülék.

- Rakjuk össze a fenéklemezt és idomelemet a kívánt magasságban (4.2 Ábra).

• Csavarja rá lazán és a befejezés után váltakozva húzza meg szorosan.
  – Rövid idomelem: 370 mm
  – Hosszú idomelem: 550 mm
  – Rövid + hosszú idomelem: 920 mm
• Jelöljük be a furatok helyét
• Fúrjuk ki a furatokat és rakjuk be a tipliket (4.3 Ábra).
• Csavarozzuk rá a fenékidomot a fenékre (4.4 Ábra).
  • A lámpatartót vegye le (4.5 Ábra).
• Végezzük el a beállításokat (4.6 Abra).
• Csavarozzuk rá a lámpatartót a mozgásérzékelős lámpára (4.7 Ábra).
• Szereljük rá a mozgásérzékelős lámpát az idomelemre (4.8 Ábra).
• Tájoljuk be a mozgásérzékelővel ellátott LED táblát (3.4 Ábra).
• Tájoljuk be a napelem táblát úgy, hogy a nap a lehető legerősebben és leghosszabban sugározza be fényével (3.4 Ábra).
• Az iránytűre figyeljünk (déli tájolás) (3.4 Ábra).

→„5. Kezelés“

5. Kezelés

Az első használat előtt

- Helyezzük működésbe a lámpát úgy, hogy P2-re állítjuk be a programválasztó kapcsolót. A lámpa egy percig próba módban marad, majd a P2 programba lép.

Próba mód

Próba módban a lámpa nappali üzemmódban működik.

Mozgás érzékelésekor a lámpa 1 percen belül bekapcsol 10 másodperces után világítási idővel, függetlenül a szürkületi beállítástól. Az említett idő letelte után önműködően hatályba lép a választott program. Próba módban állandóan be van kapcsolva a piros LED.

A kívánt működés beállítása a programválasztó kapcsolóval

– P0: Ki (gyári beállítás).
A fogyasztók (LED tábla és mozgásérzékelő) le vannak kapcsolva.
– P1: mozgásérzékelő üzem.
A lámpa csak a mozgásérzékelő felől érkező impulzus hatására kapcsol be.
– P2: mozgásérzékelő üzem alapfénnyel.
A lámpa a mozgásérzékelő felöl érkező impulzus hatására bekapcsol. Állandó világítás a reggeli és esti órákban, csökkent erősségű alapfénnyel.

Után világítási idő és megvilágítási erősség

– Az után világítási időt az első használatkor lehet meghatározni.
– A 2. programban az alapfény az első éjszaka után reggel ki van kapcsolva.
– Az után világítási idő és a megvilágítási erősség önműködően hozzáidomul a környezeti viszonyokhoz, p. I. nyáron hosszabb az után világítási idő, mint télen.
– Az alapfény kb. 3 %-os fényteljesítménnyel világít éjszaka. Ha mozgás történik az érzékelési területen, a fény maximális fényteljesítményre kapcsol. Ezután a lámpa ismét az alapfényre (kb. 3 %-ra) kapcsol.
– Az alapfény világítási időtartama a környezeti viszonyokhoz igazodik. Az alapfény használatakor csökken a világítási tartalék. Ha a világításra nincs szükség, ajánlatos lekapcsolni a lámpát (P1), hogy a nap-szegény időszakokra nagyobb maradjon a tartalék.

Az akku kézi töltése

Ha az akku kapacitása már túl kicsi (pl. rossz időben), villog a mozgásérzékelő piros LED-je. Az akkut kereskedelmi forgalomban kapható Micro-USB töltő adapterrel lehet tölteni (nincs a tartozékok között). Az akku egyetlen feltöltéssel akár 6 órán át is képes áramot szolgáltatni.

A behatolt nedvesség anyagi kár bekövetkezésével fenyeget

A nyitott Mikro-USB töltő csatlakozó (E) nincs védve a behatoló vízzel szemben.

• Az akkut csak száraz helyiségben töltsük.
• Csatlakoztassuk a Micro-USB töltő adaptert.
  – Ha a piros LED villog: folyik a töltés Erősen lemerült akkunál akár 10 perc is eltelhet, amíg a LED villogni kezd.
  – Ha ég a piros LED: az akku teljesen fel van töltve.

- Távolítsuk el a Micro-USB töltő adaptert. - A piros LED elalszik.

Anyagi károk veszélye használaton kívül

Ha hosszabb ideig nem használjuk a lámpát (pl. a tároló helyen tartjuk), a bekövetkező mélykisülés tönkreteheti az akkut.

• Állítsuk a programválasztó kapcsolót P0 állásba.
• Hosszabb üzemszünet előtt töltsük fel teljesen az akkut.
• Üzemszünet alatt töltsük fel rendszeresen az akkut.

6. Működési zavarok

Villog a mozgásérzékelő piros LED-je

– Túl kicsi az akku kapacitása.

- Töltsük fel az akkut Micro-USB töltő adapterrel (nincs a tartozékok közt).

A lámpa nem kapcsol be

– Túl kicsi az akku kapacitása.

- Töltsük fel az akkut Micro-USB töltő adapterrel (nincs a tartozékok közt).

– Megszakadt vagy zárlatos a vezeték.

- Ellenőrizzük a csatlakozásokat.

– A programválasztó kapcsoló P0-n áll.

- Állítsuk a programválasztó kapcsolót P1 vagy P2 állásba.

– Az érzékelési tartomány nincs célzottan beállítva.

- Ellenőrizzük az érzékelési területet.

A lámpa nem kapcsol ki

– Folyamatos mozgás az érzékelési területen.

- Ellenőrizzük az érzékelési területet.

A lámpa szükségtelenül bekapcsol

– Ellenőrizetlen mozgás az érzékelési területen:

– A szél mozgatja a fákat és bokrokat

– Az utcán elhaladó járművek érzékelése.

– A hőmérséklet hirtelen megváltozása az időjárás (szél, eső, hó), vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt

- Ellenőrizzük az érzékelési területet.

– A lámpa pl. széllökések, vagy erős csapadék miatt inog (mozog).

- Szereljük a lámpát szilárd alapra.

Akku nem tölt

– Napelem tábla elpiszkolódott.

- Tisztítsuk meg a napelem táblát puha kendővel és enyhe tisztítószerrel.

– A napelem tábla felállítási helye nem éppen optimális.

- Vizsgáljuk meg a felállítási helyet (minél több közvetlen napsugárzás érje).

– Sok éves használat után megszünhet az akku tölthetősége.

- Cseréltesük ki az akkut (pótakku: XSolar, 3,3 V 2,5 AH, EAN 007841006488).

- Kérjük, hogy a jól becsomagolt terméket küldje el az Önhöz legközelebb lévő szerviznek.

Az akkut csak a gyártó, vagy szakképzett villanyszerelő cserélheti ki.

7. Tisztítás és ápolás

A termék nem igényel karbantartást.

Az esetleges rongálódások rendszeres ellenőrzése meghosszabbíthatja a termék élettartamát.

A szennyeződések eltávolítása meghosszabbíthatja a termék működését.

Dologi károk veszélye

A rosszul megválasztott tisztítószer megrongálhatja a lámpát.

• A termék felületén vizsgáljuk meg, hogy bírja-e a tisztítószereket.
• A lámpát puha kendővel és enyhe tisztítószerrel tisztítsuk.

Ha a napelem tábla elpiszkolódott, vagy az időjárástól függően lerakódások képződtek rajta:

- Tisztítsuk meg a napelem táblát puha kendővel és enyhe tisztítószerrel.

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.

Az elhasználódott készülékeket, akkumulátorokat / elemeket ne dobja ki a háztartási szeméttel, és ne is dobja tűzbe

vagy vízbe. Az akkumulátorokat / elemeket külön kell összegyűjteni, újrahasznosítani, vagy környezetbarát módon ártalmatlanítani.

Csak az EU-országok esetében:

Az RL 2006/66/EG irányelv szerint a hibás vagy elhasználódott akkumulátoro-kat / elemeket újra kell hasznosítani. A már nem használható akkumulátorok / elemek leadhatók az értékesítési helyen vagy a károsanyag-gyűjtőhelyen.

9. Gyári garancia

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre.

A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyagvagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése.

A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.

Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

3 ÉV GYÁRTÓI GARANCIA

CZ

Akumulátor sa nenabíja
