| Vrsta izdelka | Solarna svetilka z senzorjem gibanja |
| Znamka | Steinel |
| Model | XSolar GLS |
| Mere (kratka različica) | 194 x 628 x 188 mm |
| Mere (srednja različica) | 194 x 808 x 188 mm |
| Mere (dolga različica) | 194 x 1178 x 188 mm |
| Napajanje | Solarni panel + baterija LiFePO₄ 3,7 V, 3000 mAh |
| Rezervno polnjenje | Mikro USB 5 V, maks. 1 A |
| Svetlobna moč | 6 LED, maks. 1,2 W, 150 lumnov, 3000 K |
| Kot zaznavanja | 140° |
| Doseg detektorja | maks. 5 m (višina namestitve 1 m) |
| Osvetljena površina | 20 m² |
| Časovnik | 10 do 30 s (programska nastavitev) |
| Oznakovna luč | 3 % moči |
| Orientacija solarnega panela | ±180° / -150° vodoravno, 55° naklon |
| Orientacija LED panela | ±60° vodoravno, 55° naklon |
| Stopnja zaščite | IP44 |
| Delovna temperatura | od -20 °C do +40 °C |
| Električni razred | III |
| Maksimalna avtonomija | 60 dni (20 vklopov na noč) |
| Programi | P0 (izklop), P1 (samo detektor), P2 (detektor + nočna luč) |
| Čiščenje in vzdrževanje | Mehka krpa in blago čistilo |
| Garancija proizvajalca | 3 leta |
| Nadomestni deli | Baterija XSolar (EAN 007841006488) |
Pogosto zastavljena vprašanja - XSolar GLS STEINEL
Vprašanja uporabnikov o XSolar GLS STEINEL
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Svetilka v formatu PDF brezplačno! Poiščite svoja navodila XSolar GLS - STEINEL in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. XSolar GLS znamke STEINEL.

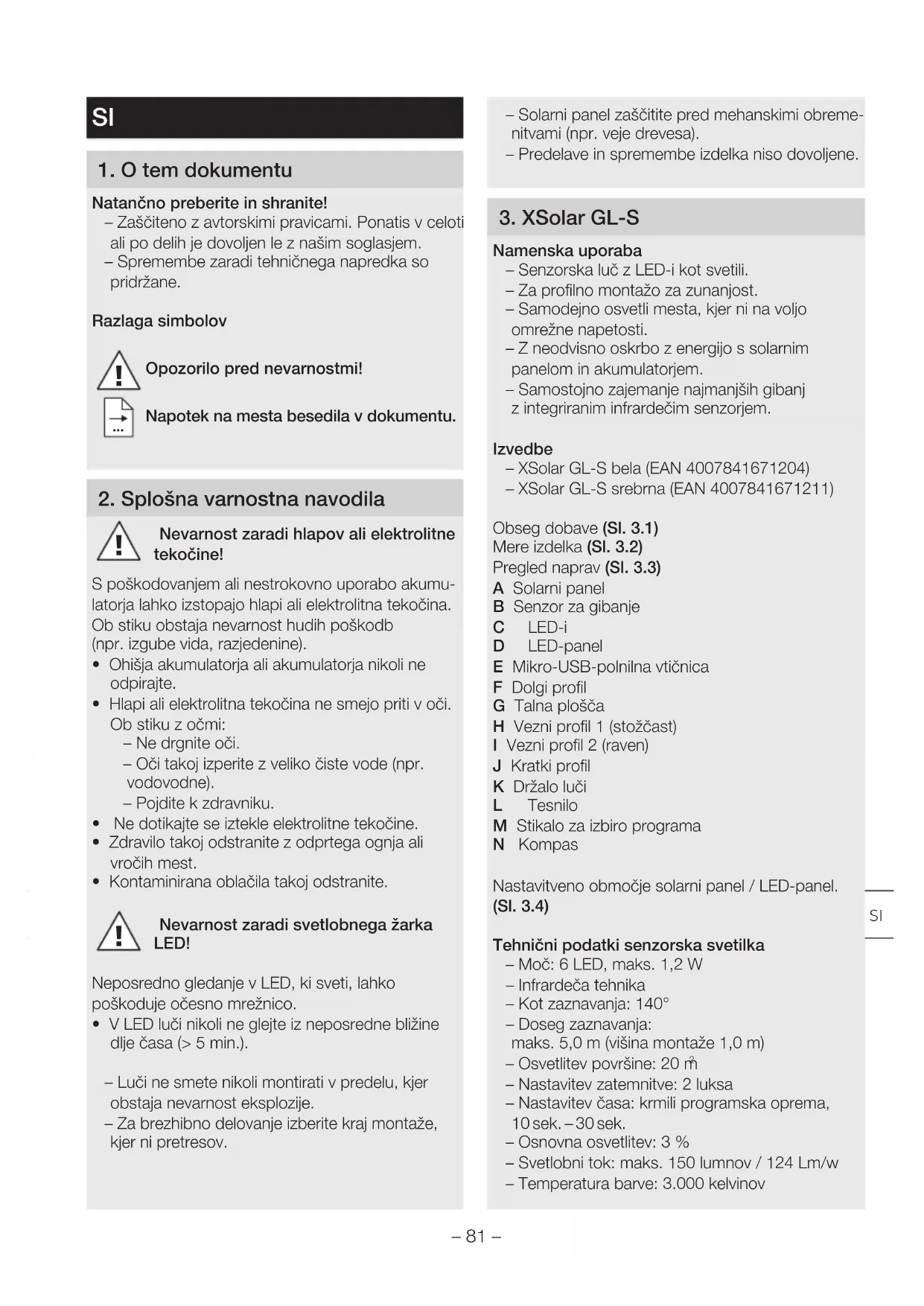

NAVODILA ZA UPORABO XSolar GLS STEINEL
SI....81 Upoštevajte besedilo!
HR....85 Obratiti pozomost na dio teksta
– Zaščiteno z avtorskimi pravicami. Ponatis v celotii ali po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.
Razlaga simbolov
Opozorilo pred nevarnostmi!
Napotek na mesta besedila v dokumentu.
2. Splošna varnostna navodila
Nevarnost zaradi hlapov ali elektrolitne tekočine!
S poškodovanjem ali nestrokovno uporabo akumulatorja lahko izstopajo hlapi ali elektrolitna tekočina. Ob stiku obstaja nevarnost hudih poškodb (npr. izgube vida, razjedenine).
- Ohišja akumulatorja ali akumulatorja nikoli ne odpirajte.
- Hlapi ali elektrolitna tekočina ne smejo priti v oči. Ob stiku z očmi:
- Ne drgnite oči.
– Oči takoj izperite z veliko čiste vode (npr. vodovodne).
– Pojdite k zdravniku.
- Ne dotikajte se iztekle elektrolitne tekočine.
- Zdravilo takoj odstranite z odprtega ognja ali vročih mest.
- Kontaminirana oblačila takoj odstranite.
Nevarnost zaradi svetlobnega žarka LED!
Neposredno gledanje v LED, ki sveti, lahko poškoduje očesno mrežnico.
- V LED luči nikoli ne glejte iz neposredne bližine dlje časa (> 5 min.).
– Luči ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
– Za brezhibno delovanje izberite kraj montaže, kjer ni pretresov.
– Solarni panel zaščitite pred mehanskimi obremenitvami (npr. veje drevesa).
– Predelave in spremembe izdelka niso dovoljene.
3. XSolar GL-S
Namenska uporaba
– Senzorska luč z LED-i kot svetili.
– Za profilno montažo za zunanjost.
- Samodejno osvetli mesta, kjer ni na voljo omrežne napetosti.
- Z neodvisno oskrbo z energijo s solarnim panelom in akumulatorjem.
– Samostojno zajemanje najmanjših gibanj
z integriranim infrardečim senzorjem.
Izvedbe
- XSolar GL-S bela (EAN 4007841671204)
– XSolar GL-S srebrna (EAN 4007841671211)
Obseg dobave (Sl. 3.1)
Mere izdelka (SI. 3.2)
Pregled naprav (SI. 3.3)
A Solarni panel
B Senzor za gibanje
C LED-i
D LED-panel
E Mikro-USB-polnilna vtičnica
F Dolgi profil
G Talna plošča
H Vezni profil 1 (stožčast)
I Vezni profil 2 (raven)
J Kratki profil
K Držalo luči
L Tesnilo
M Stikalo za izbiro programa
N Kompas
Nastavitveno območje solarni panel / LED-panel. (SI. 3.4)
Tehnični podatki senzorska svetilka
- Moč: 6 LED, maks. 1,2 W
– Infrardeča tehnika
– Kot zaznavanja: 140° - Doseg zaznavanja:
maks. 5,0 m (višina montaže 1,0 m)
– Osvetlitev površine: 20 m ^3
– Nastavitev zatemnitve: 2 luksa
– Nastavitev časa: krmili programska oprema, 10 sek. – 30 sek.
– Osnovna osvetlitev: 3 % - Svetlobni tok: maks. 150 lumnov / 124 Lm/w
– Temperatura barve: 3.000 kelvinov
– Kot obračanja solarni panel: +180°/-150°
– Kot nagiba solarni panel: 55°
- Kot obračanja LED-panel: +/- 60°
- Kot nagiba LED-panel: 55°
– Razred zaščite: III
– Vrsta zaščite IP: 44
- Temperaturni razpon: -20 do +40 °C
- Mere (v x š x g):
Kratka 194 x 628 x 188 mm
Srednja 194 x 808 x 188 mm
Dolga 194 x 1.178 x 188 mm
Tehnični podatki akumulator
-Visokozmogljiva litij-ferum-fosforjeva baterija LiFePO.
– Možno vedno polniti, kar ne skrajša življenjske dobe.
-Samodejno polnjenje iz visoko učinkovita sončna plošča.
– Zamenja lahko izdelovalec ali usposobljeni električar.
- Kapaciteta akumulatorja: 3.000 mAh
-Največje trajanje osvetlitve z enim polnjenjem baterije brez polnjenja: 60 dni pri 20 vklopih na noč.
– Polnilni vtič mikro-USB: 5 V, maks. 1 A možen v vseh treh programih.
Čas polnjenja je odvisen od kraja montaže (neposredna sončna svetloba). Pozimi ali ko dežuje je treba računati z veliko daljšimi časi polnjenja.
4. Montaža
- Preverite vse sklope, ali so poškodovani.
- Ob škodi na solarnemu panelu ali LED-panelu izdelka ne uporabite.
Ob neugodnih pogojih uporabe (npr. postavitev v senci ali za steklom, napačna izravnava solarnega panela) je varnost delovanja izdelka omejena.
- Za solarni panel izberite primerni kraj z veliko neposredne sončne svetlobe (usmeritev na jug).
- Pazite, da ga ne bodo prekrivali nadstreški ali drevesa.
- Upoštevajte doseg zaznavanja premikanja (Sl. 4.1).
S kombinacijo profilnih elementov lahko dosežete vse tri različne višine montaže.
- Talno ploščo in profil sestavite na želeni višini (SI. 4.2).
- Rahlo privijačite, nato pa izmenično pritegujte, ko nach končate.
- Kratki profil: 370 mm
– Dolgi profil: 550 mm - Kratki + dolgi profil: 920 mm
• Zarišite luknje za vrtanje (SI. 4.3).
- Izvrtajte luknje in vstavite moznike. (Sl. 4.4).
• Talni profil privijačite v tla (SI. 4.4).
- Snemite držalo luči (SI. 4.5).
- Izvedite nastavitve (SI. 4.6).
→„5. Upravljanje“
- Držalo luči privijačite na senzorsko luč (Sl. 4.7).
- Senzorsko luč montirajte na profil (SI. 4.8).
- LED-panel poravnajte s senzorjem za gibanje (Sl. 3.4).
- Solarni panel poravnajte tako, da zagotovite največjo moč in najdaljše trajanje sončnih žarkov (Sl. 3.4).
- Upoštevajte kompas (južna usmeritev) (Sl. 3.4).
5. Upravljanje
Pred prvo uporabo
- Aktivirajte luč z nastavitvijo stikala za izbiro programa na P2.
Luč je za eno minuto v testnem načinu, nato pa v programu P2.
Testni način
V testnem načinu dela luč v dnevnem načinu.
Pri zaznavanju gibanja se luč vklopi za 1 minuto, neodvisno od nastavitve zatemnitve s časom naknadnega teka 10 sekund. Po poteku tega časa je samodejno aktiven izbrani program.
V testnem načinu je trajno vklopljena rdeča LED-luč.
Nastavitve želenega načina delovanja se izvajajo s stikalom za nastavitev programov
– P0: izklop (tovarniška nastavitev).
Porabniki (LED-panel in senzor) so deaktivirani.
– P1: Senzorsko delovanje.
Luč se vklopi le na impulz senzorja za gibanje.
– P2: Senzorsko delovanje z osnovno osvetlitvijo.
Luč se vklopi le na impulz senzorja za gibanje.
Trajna osvetlitev v zgodnjih in večernih urah z zmanjšano osnovno osvetlitvijo.
Čas naknadnega delovanja in svetlost
– Pri prvi uporabi se ugotovi čas naknadnega delovanja.
– V programu 2 je prvo noč osnovna osvetljenost zjutraj izklopljena.
– Čas naknadnega delovanja in svetlost se sa-modejno prilagajata na pogoje okolice, npr. čas naknadnega delovanja je lahko poleti daljši kot pozimi.
– Osnovna osvetlitev omogoča nočno osvetlitev s ca. 3 % nastavitve svetlosti. Šele pri gibanju v območju zaznavanja se luč preklopi na maksimalno moč svetenja. Nato se luč ponovno preklopi na osnovno osvetlitev (ca. 3 %).
– Trajanje delovanja osnovne luči je prilagojeno na pogoje okolja. Ob uporabi osnovne luči se zmanjša svetilna rezerva. Če je ne potrebujete, priporočamo, da jo izklopite (P1), da imate večjo rezervo za faze, ko ni sonca.
Ročno polnjenje akumulatorja
Ob premajhni kapaciteti akumulatorja (npr. ob slabem vremenu) utripa rdeča LED v senzorju za gibanje.
Akumulator lahko polnite z običajnim mikro-USB-polnilnim adapterjem (ni v obsegu dobave).
Akumulator se lahko polni do 6 ur.
Nevarnost gmotne škode zaradi vdora vlage
Odprta mikro-USB-polnilna vtičnica (E) ni zaščitena pred vdorom vode.
- Akumulator polnite le v suhih prostorih.
- Priključite mikro-USB polnilni adapter.
– Rdeča LED utripa: postopek polnjenja aktiven Pri močno izpraznjenem akumulatorju lahko traja do 10 minut, da začne LED utripati.
– Rdeča LED utripa: akumulator je poln.
- Odstranite mikro-USB polnilni adapter.
– Rdeča LED ugasne.
Nevarnost gmotne škode med neuporabo
Med daljšo neuporabo luči (npr. skladiščenju) se lahko akumulator globinsko izprazni in uniči.
- Stikalo za izbiro programa postavite na P0.
- Pred neuporabo akumulator do konca napolnite.
• Med neuporabo akumulator redno polnite.
6. Motnje
Rdeča LED v senzorju za gibanje utripa
– Zmogljivost akumulatorja je premajhna. Akumulator lahko polnite z običajnim mikro-USB polnilnim adapterjem (ni v obsegu dobave).
Luč se ne vklopi
– Zmogljivost akumulatorja je premajhna. Akumulator lahko polnite z običajnim mikro-USB polnilnim adapterjem (ni v obsegu dobave).
– Prekinjena napeljava ali kratek stik.
- Stikalo za izbiro programa postavite na P1 ali P2.
– Področje zaznavanja ni ciljno usmerjeno. - Preverite območje zaznavanja.
Luč se ne izklopi
– Stalno premikanje na področju zajemanja.
- Preverite območje zaznavanja.
Luč se nezaželeno vklopi
– Nenadzirano premikanje na področju zaznavanja.
– Veter premika drevesa in grmovje.
– Senzor zaznava avtomobile na cesti.
– Nenadne spremembe temperature zaradi vremena (veter, dež, sneg) ali zraka iz ventilatorjev, odprtih oken.
- Preverite območje zaznavanja.
– Luč niha (se giba) npr. zaradi sunkov vetra ali močnih padavin.
- Luč montirajte na trdno podlago.
Akumulator se ne polni
- Preverite kraj postavitve (kar se da veliko sončne svetlobe).
– Po večletni uporabi je morda sposobnost akumulatorja, da se napolni, izrabljena.
- Zamenjajte akumultor (nadomestni akumulator XSolar, 3,3 V 2,5 AH, EAN 007841006488).
- Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne službe. Zamenjavo lahko opravi le izdelovalec ali usposobljeni električar.
7. Čiščenje in nega
Izdelka ni treba vzdrževati.
Redno preverjanje morebitnih poškodb na izdelku lahko podaljša njegovo življenjsko dobo.
Odstranitev onesnaženosti lahko podaljša delovanje izdelka.
Nevarnost gmotne škode
Zaradi napačnega čistila se lahko luč poškoduje.
- Preverite združljivost čistila s površino.
- Luč obrišite z mehko krpo in blagim čistilom.
Če je solarni panel umazan ali ima usedline zaradi vremenskih vplivov:
- Solarni panel obrišite z mehko krpo in blagim čistilom.
8. Odstranjevanje
Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.
Električnih aparatov ne odstranjujte s hišnimi odpadki!
Samo za države članice EU:
V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.
Odsluženih naprav, akumulatorjev in baterij ne odlagajte med gospodinjske odpadke, v ogenj ali vodo.
Akumulatorje / baterije je potrebno zbirati, reciklirati ali zavreči na okolju prijazen način.
Samo za članice EU:
Skladno z Direktivo RL 2006/66/ES je potrebno okvarjene ali izrabljene akumulatorje / baterije reciklirati. Odslužene akumulatorje / baterije lahko oddate na prodajnih mestih ali na zbirališčih za nevarne odpadke.
9. Garancija proizvajalca
Ta proizvod podjetja je bil izdelan z veliko skrbnost- jo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli.
Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki.
Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.
Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.
