| 产品类型 | 太阳能运动感应灯 |
| 品牌 | Steinel |
| 型号 | XSolar GLS |
| 尺寸（短版） | 194 x 628 x 188 mm |
| 尺寸（中版） | 194 x 808 x 188 mm |
| 尺寸（长版） | 194 x 1178 x 188 mm |
| 电源 | 太阳能板 + LiFePO₄电池 3.7V，3000mAh |
| 应急充电 | Micro USB 5V，最大1A |
| 光功率 | 6个LED，最大1.2W，150流明，3000K |
| 探测角度 | 140° |
| 探测距离 | 最大5米（安装高度1米） |
| 照明面积 | 20平方米 |
| 定时器 | 10至30秒（软件控制） |
| 标记灯 | 功率的3% |
| 太阳能板方向 | ±180°/-150°水平，55°倾斜 |
| LED灯板方向 | ±60°水平，55°倾斜 |
| 防护等级 | IP44 |
| 工作温度 | -20°C至+40°C |
| 电气等级 | III |
| 最大续航 | 60天（每晚20次激活） |
| 模式 | P0（关闭），P1（仅感应），P2（感应+夜灯） |
| 清洁与维护 | 软布和温和清洁剂 |
| 制造商保修 | 3年 |
| 备件 | XSolar电池（EAN 007841006488） |
常见问题 - XSolar GLS STEINEL
用户关于以下问题的提问 XSolar GLS STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 灯 免费PDF格式！查找您的手册 XSolar GLS - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 XSolar GLS 品牌 STEINEL.

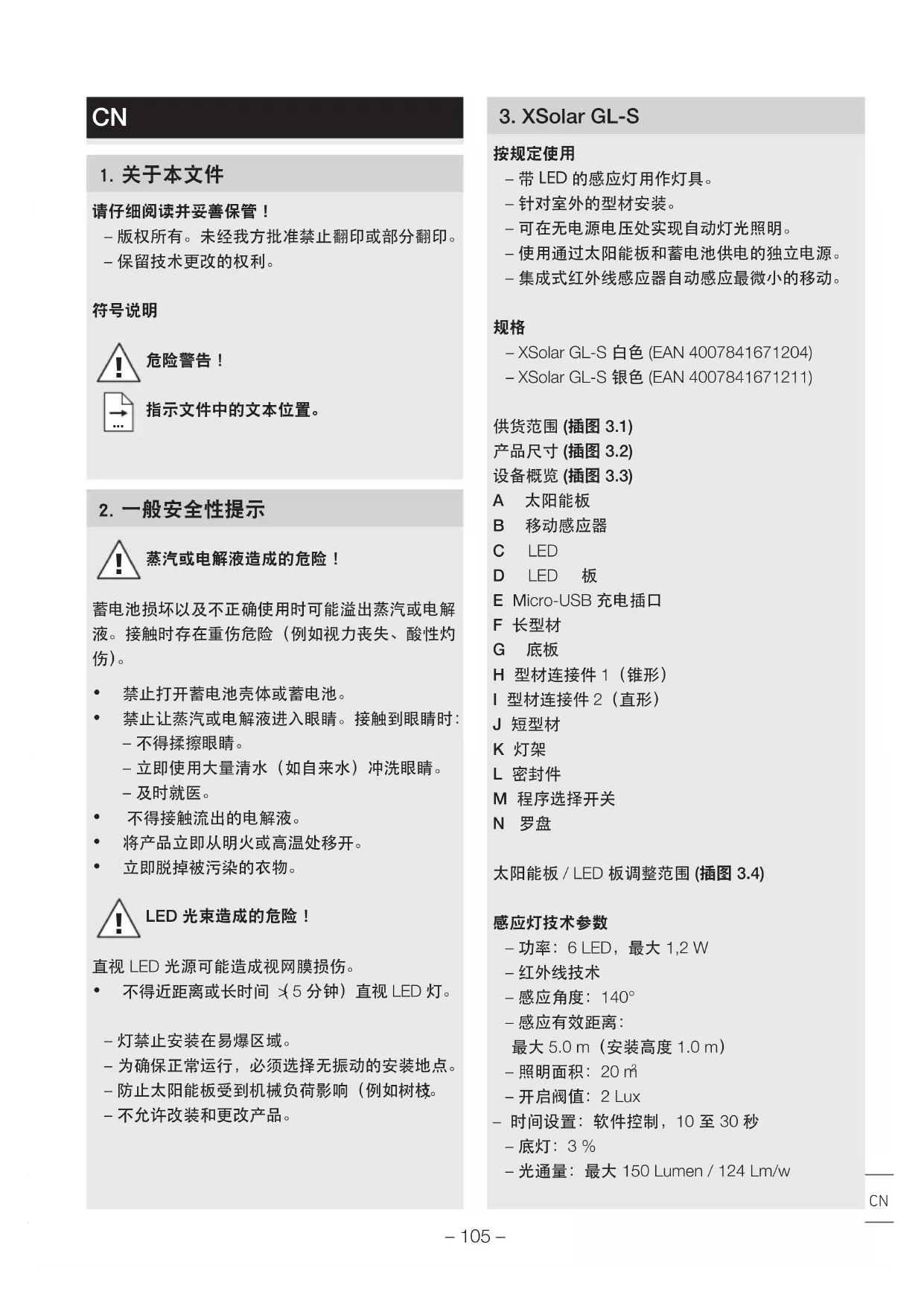

用户手册 XSolar GLS STEINEL
- 版权所有。未经我方批准禁止翻印或部分翻印。
- 保留技术更改的权利。
符号说明
危险警告！
指示文件中的文本位置。
2. 一般安全性提示
蒸汽或电解液造成的危险！
蓄电池损坏以及不正确使用时可能溢出蒸汽或电解液。接触时存在重伤危险（例如视力丧失、酸性灼伤）。
- 禁止打开蓄电池壳体或蓄电池。
- 禁止让蒸汽或电解液进入眼睛。接触到眼睛时：- 不得揉擦眼睛。
- 立即使用大量清水（如自来水）冲洗眼睛。
- 及时就医。
- 不得接触流出的电解液。
- 将产品立即从明火或高温处移开。
- 立即脱掉被污染的衣物。
LED 光束造成的危险！
直视 LED 光源可能造成视网膜损伤。
- 不得近距离或长时间 × (5分钟) 直视LED灯。
- 灯禁止安装在易爆区域。
- 为确保正常运行，必须选择无振动的安装地点。
- 防止太阳能板受到机械负荷影响（例如树枝。
- 不允许改装和更改产品。
3. XSolar GL-S
按规定使用
- 带 LED 的感应灯用作灯具。
- 针对室外的型材安装。
- 可在无电源电压处实现自动灯光照明。
- 使用通过太阳能板和蓄电池供电的独立电源。
- 集成式红外线感应器自动感应最微小的移动。
规格
-XSolar GL-S 白色 (EAN 4007841671204)
-XSolar GL-S 银色 (EAN 4007841671211)
供货范围 (插图 3.1)
产品尺寸 (插图 3.2)
设备概览 (插图 3.3)
A 太阳能板
B 移动感应器
C LED
D LED 板
E Micro-USB 充电插口
F 长型材
G 底板
H 型材连接件 1（锥形）
I 型材连接件 2（直形）
J 短型材
K 灯架
L 密封件
M 程序选择开关
N 罗盘
太阳能板 / LED 板调整范围 (插图 3.4)
感应灯技术参数
- 功率: 6 LED, 最大 1.2 W
- 红外线技术
- 感应角度： 140^
- 感应有效距离：
- 时间设置：软件控制，10 至 30 秒
- 底灯：3%
- 光通量：最大 150 Lumen / 124 Lm/w
- 色温：3,000 Kelvin
- 太阳能板旋转角度： +180^ / - 150^
- 太阳能板倾斜角度： 55^
- LED 板旋转角度：+/- 60°
- LED 板倾斜角度： 55^
- 防护等级：Ⅲ
- 保护形式：IP 44
- 尺寸长×高×深：189×298×186.5 mm
蓄电池技术参数
- 高功率 LiFePO 磷酸铁锂电池.
- 可随时充电，且不会缩短使用寿命。
- 通过高效太阳能电池板自动充电。
- 可由制造商或专业电工更换。
- 蓄电池容量：3,000 mAh
- 电池充电一次无需充电的最长照明时间：每晚20次开关时60天。
- Micro USB 充电插口：5 V，最大 1 A 可在全部三个程序下充电。
充电时间取决于安装地点（直射阳光）。冬季或雨天须注意，充电时间可能延长数倍。
4. 安装
- 检查所有部件是否损坏。
- 太阳能板或LED板损坏时禁止使用产品。
安装条件不理想时（例如安装在阴影下或玻璃后、太阳能板方向错误），产品的功能安全性将受限
- 选择合适的位置，确保尽量多的太阳光直射到太阳能板上（朝南）。
- 避免遮阳棚或树木遮挡光线。
- 注意移动感应的有效距离 (插图 4.1)。
通过组合型材元件可达到三种不同的安装高度。
- 在所需高度组装底板和型材 (插图 4.2)。
-
完成后，在两侧交替拧紧松动的螺栓。
-
短型材: 370 ~mm
- 长型材: 550 ~mm
-
短 + 长型材: 920 mm
-
标记钻孔 (插图 4.3)。
- 钻孔并插入销子 (插图 4.4)。
- 将底板型材拧在底板上 (插图 4.4)。
- 取下灯架 (插图 4.5)。
- 进行调整 (插图 4.6)。
→ "5. 操作"
- 将灯架拧在感应灯上 (插图 4.7)。
- 将感应灯安装在型材上 (插图 4.8)。
- 将带移动感应器的 LED 板调整 (插图 3.4)。
- 调整太阳能板，确保日射率达到最高值(插图 3.4)。
- 注意罗盘（朝南）(插图 3.4)。
5. 操作
首次使用前
- 通过将程序选择开关调至P2激活灯。
灯处于测试模式下一分钟，然后进入程序P2。
测试模式
在测试模式下灯以日间模式工作。
感应到移动时，灯打开 1 分钟，即使亮度设置有 10 秒的后续时间。该时间结束后，所选程序自动激活。
在测试模式下，红色 LED 始终打开。
通过程序选择开关设置所需的运行
- P0: 关（出厂设置。
用电器（LED 板和感应器）均禁用。
- P1: 感应器模式。
灯仅在输出移动感应器脉冲后打开。
-P2：有底灯的感应器模式。
灯在输出移动感应器脉冲后打开。
在早晨和夜晚以减弱的底灯持续亮起。
一
亮灯时间和亮度
- 首次使用时确定亮灯时间。
- 在程序 2 中，第一个夜晚在黎明到来时底灯关闭。
- 亮灯时间和亮度自动根据环境条件调整，例如夏季亮灯时间可能长于冬季。
- 底灯可以以约 3 % 的灯功率在晚上亮起。仅当感应范围出现移动时，灯才会切换至最大灯功率。然后灯重新切换至底灯（约 3 % ）。
- 底灯的亮灯时间根据环境条件调整。使用底灯时，连续亮灯时间减少。如果无需底灯，则建议将其关闭 (P1)，以为昏暗的时间保留更多电量。
蓄电池手动充电
蓄电池电量过小（例如天气条件差时），移动感应器中的红色 LED 将闪烁。
蓄电池可使用普通 Micro-USB 充电适配器
充电（未包含在供货范围内）。电池充电时间最长可持续6小时。
因液体渗入造成财产损失的危险
打开的 Micro USB 充电插口 (E) 不具备防水功能。
- 只能在干燥的环境中为蓄电池充电。
- 连接 Micro-USB 充电适配器。
- 红色 LED 闪烁：充电过程激活
蓄电池充分放电，直至 LED 亮起，充电过程可能持续 10 分钟。
- 红色 LED 亮起：蓄电池已充满电。
- 取下 Micro-USB 充电适配器。
- 红色 LED 熄灭：
不使用时的财产损失危险
较长时间不使用灯具时（例如储存时），蓄电池可能由于深度放电而损坏。
- 将程序选择开关调至 P0。
- 不使用前为蓄电池充满电。
- 不使用期间定期为蓄电池充电。
6. 故障
移动感应器中的红色 LED 闪烁
- 蓄电池电量过低。
- 使用 Micro-USB 充电适配器（不包含在供货范围内）给蓄电池充电。
灯无法打开
- 蓄电池电量过低。
- 使用 Micro-USB 充电适配器（不包含在供货范围内）给蓄电池充电。
- 电线断路或短路。
- 检查接头。
- 程序选择开关位于 P0。
- 将程序选择开关调至 P1 或 P2。
- 感应范围未进行针对性设置。
- 检查感应范围。
灯无法关闭
- 感应范围内出现持续移动。
- 检查感应范围。
灯意外打开
- 感应范围内出现意外移动：
- 风吹动树枝和灌木丛。
- 感应到街道上的汽车。
- 由于天气（风、雨、雪）或通风设备排出的废气、敞开的窗户引起温度突然发生变化。
- 检查感应范围。
- 灯晃动（移动，例如由于风暴或强降雨。
- 将灯安装在牢固的底座上。
蓄电池无法充电
- 太阳能板脏污。
- 使用软布和温和的清洁剂清洁太阳能板。
- 太阳能板的安装地点不合适。
- 检查安装地点（被尽量多的阳光直射）
- 使用数年后，蓄电池的充电能力可能丧失。
- 更换蓄电池（备用蓄电池 XSolar，3.3 V 2.5 AH，EAN 007841006488）。
- 将产品妥善包装并寄至就近维修点。只能由制造商或专业电工更换。
7. 清洁与保养
产品免维护。
定期检查损坏情况可延长产品使用寿命。
去除污渍可延长产品功能。
财产损失危险
错误的清洁剂可能造成灯损坏。
- 通过表面检查清洁剂的相容性。
- 使用软布和温和的清洁剂清洁灯。
太阳能板脏污时或因天气影响而积灰：
- 使用软布和温和的清洁剂清洁太阳能板
8. 废弃处理
电子设备、附件和包装应根据环保要求寻求再次利用。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。
不得将旧设备、蓄电池 / 电池掷入家庭垃圾、火或水中。
应收集、回收蓄电池/电池，或将其以环保方式进行废弃处理。
仅针对欧盟国家：
按照指令 RL 2006/66/EC，必须回收损坏的或废旧的蓄电池 / 电池。无法再使用的蓄电池 / 电池可送往销售点或有害物质收集点。
9. 制造商担保
该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。
维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。
