Tip de produs	Lampă solară cu detector de mișcare
Marcă	Steinel
Model	XSolar GLS
Dimensiuni (versiune scurtă)	194 x 628 x 188 mm
Dimensiuni (versiune medie)	194 x 808 x 188 mm
Dimensiuni (versiune lungă)	194 x 1178 x 188 mm
Alimentare	Panou solar + baterie LiFePO₄ 3,7 V, 3000 mAh
Încărcare de rezervă	Micro USB 5 V, max. 1 A
Putere luminoasă	6 LED, max. 1,2 W, 150 lumeni, 3000 K
Unghi de detectare	140°
Raza detectorului	max. 5 m (înălțime de instalare 1 m)
Suprafață iluminată	20 m²
Temporizator	10 până la 30 s (comandă software)
Lumină de balizaj	3 % din putere
Orientare panou solar	±180° / -150° orizontal, 55° înclinare
Orientare panou LED	±60° orizontal, 55° înclinare
Grad de protecție	IP44
Temperatură de funcționare	-20 °C până la +40 °C
Clasă electrică	III
Autonomie maximă	60 de zile (20 activări pe noapte)
Programe	P0 (oprire), P1 (detector singur), P2 (detector + lumină de veghe)
Curățare și întreținere	Cârpă moale și detergent delicat
Garanție producător	3 ani
Piese de schimb	Baterie XSolar (EAN 007841006488)

Întrebări frecvente - XSolar GLS STEINEL

Cum să aprind lampa XSolar GLS pentru prima dată?

Poziționați comutatorul de selecție a programelor pe P2. Lampa intră în modul de test timp de un minut, apoi funcționează în modul P2 cu detector și lumină de balizaj.

Ce fac dacă lampa nu se aprinde?

Verificați ca comutatorul să nu fie pe P0 (oprire). Încărcați bateria prin portul micro USB dacă LED-ul roșu clipește. Verificați, de asemenea, zona de detectare și orientarea panoului solar.

Cum să încarc manual bateria?

Utilizați un adaptor micro USB (5 V, max. 1 A) neinclus. Conectați-l la priza micro USB (E). LED-ul roșu clipește în timpul încărcării, se aprinde fix când este la 100 %. Încărcarea completă poate dura până la 6 ore.

Care este raza detectorului de mișcare?

Raza maximă este de 5 metri pentru o înălțime de instalare de 1 metru. Unghiul de detectare este de 140°.

Cum să setez programele P0, P1 și P2?

Utilizați comutatorul de selecție a programelor (M). P0: oprire completă. P1: aprindere numai la detectarea mișcării. P2: aprindere la detectare + lumină de balizaj permanentă la 3 %.

Ce înseamnă clipirea LED-ului roșu din detector?

LED-ul roșu clipește când capacitatea bateriei este prea scăzută. Încărcați bateria cu adaptorul micro USB. Dacă clipește în timpul încărcării, este normal.

Cum să orientez panoul solar pentru o performanță mai bună?

Orientați panoul solar spre sud (folosiți busola integrată) cu un unghi de înclinare de 55°. Evitați umbririle (streașini, copaci) pentru a maximiza expunerea la soare.

Pot folosi lampa în interior?

Nu, lampa este concepută pentru utilizare în exterior (grad IP44). Panoul solar are nevoie de lumină directă a soarelui. Utilizarea în spatele unui geam reduce semnificativ încărcarea.

Cum să curăț lampa solară?

Curățați panoul solar și carcasa cu o cârpă moale și un detergent delicat. Nu folosiți produse abrazive sau solvenți.

Unde pot cumpăra o baterie de schimb?

Bateria de schimb este referențiată XSolar (EAN 007841006488). Contactați serviciul post-vânzare Steinel sau un electrician calificat pentru înlocuire.

MANUAL DE UTILIZARE XSolar GLS STEINEL

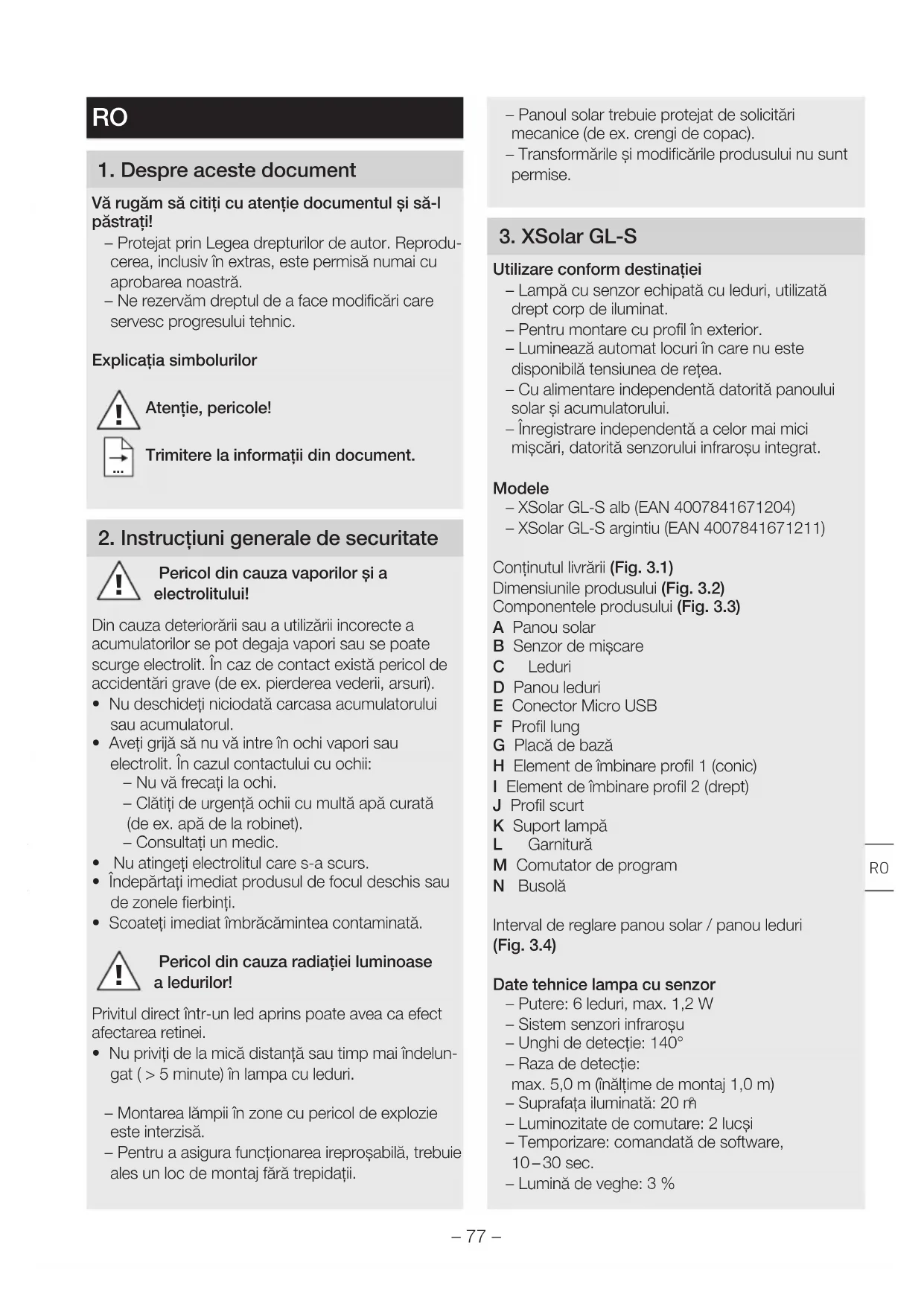

RO ..... 77 Respectați instrucțiunile următoare!

Vă rugăm să citiți cu atenție documentul și să-l păstrați!

– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Explicația simbolurilor

Atentie, pericole!

Trimitere la informații din document.

2. Instructiuni generale de securitate

Pericol din cauza vaporilor și a electrolitului!

Din cauza deteriorării sau a utilizării incorecte a accumulatorilor se pot degaja vapori sau se poate scurge electrolit. În caz de contact există pericol de accidentări grave (de ex. pierderea vederii, arsuri).

• Nu deschideți niciodată carcasa accumulatorului sau accumulatorul.
• Aveți grijă să nu vă intre în ochi vapori sau electrolit. În cazul contactului cu ochii:

– Nu vă frecați la ochi.
– Clătiți de urgență ochii cu multă apă curată (de ex. apă de la robinet).
- Consultati un medic.

• Nu atingeti electrolitul care s-a scurs.
• Îndepărtați imediat produsul de focul deschis sau de zonele fierbinti.
• Scoateți imediat îmbrăcămintea contaminată.

Pericol din cauza radiatiei luminoase a ledurilor!

Privitul direct într-un led aprins poate avea ca efect afectarea retinei.

- Nu priviți de la mică distanță sau timp mai îndelungat (> 5 minute) în lampa cu leduri.

• Montarea lâmpii în zone cu pericol de explozie este interzisă.
• Pentru a asigura funcționarea ireproșabilă, trebuie ales un loc de montaj fără trepidații.

- Panoul solar trebuie protejat de solicitări mecanice (de ex. crengi de copac). - Transformările și modificările produsului nu sunt permise.

3. XSolar GL-S

Utilizare conform destinatiei

• Lampă cu senzor echipată cu leduri, utilizată drept corp de iluminat.
• Pentru montare cu profil în exterior.
• Luminează automat locuri în care nu este disponibilă tensiunea de rețea.
• Cu alimentare independentă datorită panoului solar și acumulatorului.
  – Înregistrare independentă a celor mai mici mișcări, datorită senzorului infraroșu integrat.

Modele

• XSolar GL-S alb (EAN 4007841671204)
• XSolar GL-S argintiu (EAN 4007841671211)

Conținutul livrării (Fig. 3.1)

Dimensiunile produsului (Fig. 3.2)

Componentele produsului (Fig. 3.3)

A Panou solar
B Senzor de mişcare
C Leduri
D Panou leduri
E Conector Micro USB
F Profil lung
G Placă de bază
H Element de îmbinare profil 1 (conic)
I Element de îmbinare profil 2 (drept)
J Profil scurt
K Suport lampă
L Garnitură
M Comutator de program
N Busolă

Interval de reglare panou solar / panou leduri

(Fig. 3.4)

Date tehnice lampa cu senzor

• Putere: 6 leduri, max. 1,2 W
• Sistem senzori infraroşu
• Unghi de detectie: 140°
• Raza de detectie: max. 5,0 m (înălțime de montaj 1,0 m)
• Suprafața iluminată: 20 m
  – Luminozitate de comutare: 2 lucşi
• Temporizare: comandată de software, 10–30 sec.
• Lumină de veghe: 3 %

- Flux de lumină: max. 150 lumeni / 124 Lm/w

– Temperatura culorii: 3.000 kelvini

– Unghi de rotatie panou solar: +180°/-150°

– Unghi de înclinare panou solar: 55°

- Unghi de rotație panou leduri: +/- 60°

– Unghi de înclinare panou leduri: 55°

- Interval de temperatură: -20 °C până la +40 °C

- Dimensiuni (I x I x A):

Scurt 194 x 628 x 188 mm

Mediu 194 x 808 x 188 mm

Lung 194 x 1.178 x 188 mm

Date tehnice accumulator

-Baterie de mare putere LiFePO Litiu-Ferrum-Posfor.

– Poate fi încărcat oricând, fără a i se scurta durata de viață.

-Încărcare automată prin intermediul panou solar extrem de eficient.

- Poate fi schimbat de către producător sau de către electricieni calificati.

- Capacitatea accumulatorului: 3.000 mAh

-Durata maximă de iluminare cu o încărcare a bateriei fără reîncărcare: 60 de zile la 20 de comutări pe noapte.

- Micro USB de încărcare: 5 V, max. 1 A disponibilă pentru toate cele trei programe.

Durata de încărcare depinde de locul de montaj (lumină solară directă). Iarna sau în zilele ploioase trebuie să vă așteptați la o durată de încărcare mai îndelungată.

4. Montarea

• Verificați toate componentele pentru a constata dacă prezintă deteriorări.
• Dacă panoul solar sau panoul de leduri prezintă defectiuni, nu puneti în funcțiune produsul.

În cazul în care condițiile de utilizare sunt nefavorabile (de ex. amplasare la umbră sau în spatele unui geam, orientare greșită a panoului solar), fiabilitatea funcționării produsului este limitată

• Alegeti un loc adecvat pentru panoul solar, cu multă lumină solară directă (orientare spre sud).
• Evitați poziționarea în umbra unor copertine, sau a copacilor.
• Tineți cont de raza de acțiune a sistemului de înregistrare a mișcării (Fig. 4.1).

Prin combinarea profilelor suport se pot obține trei înălțimi diferite de montaj.

• Combinați placa de bază și profilul la înălțimea dorită (Fig. 4.2).

• înșurubați ușor, iar când terminați strângeți bine, pe rând.

• Profil scurt: 370 mm

• Profil lung: 550 mm
• Profil scurt + lung: 920 mm

- Marcați locul unde vor fi găurile (Fig. 4.3).

• Faceți găurile și introduceți diblurile (Fig. 4.4).
• Înşurubați profilul de bază (Fig. 4.4).
• dati jos suportul lâmpii (Fig. 4.5).

• Realizați reglările (Fig. 4.6). →„5. Utilizarea“

• Înşurubați suportul lămpii de lampa cu senzor (Fig. 4.7).

• Montați lampa cu senzor pe profil (Fig. 4.8).
• Orientați panoul de leduri cu senzorul de mișcare (Fig. 3.4).
• Orientați panoul solar în așa fel încât intensitatea și durata expunerii la razele solare să fie cât mai mari (Fig. 3.4).
• Verificați orientarea indicată de busolă (orientare către sud) (Fig. 3.4).

5. Utilizarea

Înainte de prima utilizare

- Activați lampa prin reglarea comutatorului de program pe P2. Lampa se află un minut în modul test, după care trece în programul P2.

Modul test

În modul test lampa lucrează în regim diurn. Când detectează o mișcare, lampa se aprinde în interval de 1 minut independent de luminozitatea de comutare, cu un interval de continuare a funcționării de 10 secunde. După expirarea acestei durate, programul selectat se activează automat. În modul test ledul roșu este aprins continuu.

Reglarea regimului dorit prin intermediul comutatorului de program

• P0: Oprit (setare din fabrică).
  Consumatorii (panoul de leduri și senzorul) sunt dezactivati.
• P1: Regim de functionare cu senzor.
  Lampa nu se aprinde decât după ce primește un impuls de la senzorul de mișcare.
  – P2: Regim de funcționare cu senzor cu lumină de veghe.

– Lampa se aprinde după ce primește un impuls de la senzorul de mișcare. Iluminare permanentă dimineața și seara cu lumină de veghe redusă.

Intervalul de iluminare ulterioară și luminozitatea

– La prima utilizare se determină intervalul de iluminare ulterioară.

- În programul 2 în prima noapte lumina de veghe este stinsă dimineața.

- Intervalul de iluminare ulterioară și luminozitatea sunt adaptate automat la condițiile ambientale, de ex. durata de iluminare ulterioară poate fi vara mai lungă decât iarna.

– Lumina de veghe permite un iluminat continuu pe timp de noapte, cu o putere de cca. 3 % din cea maximă. Dacă detectează mișcări în domeniul de detectie, lampa se aprinde la puterea maximă. Ulterior se revine la lumina de veghe (cca. 3 %).

– Durata de funcționare a luminii de veghe este adaptată condițiilor ambientale. Când se utilizează lumina de veghe, se reduce rezerva de funcționare. Dacă nu este nevoie de ea, se recomandă stingerea luminii de veghe (P1), pentru a avea o rezervă mai mare pentru fazele sărace în soare.

Încărcarea manuală a accumulatorului

Atunci când capacitatea accumulatorului este prea mică (de ex. când vremea este nepotrivită) se aprinde ledul roșu al senzorului de mișcare.

Accumulatorul poate fi încărcat cu un micro-adaptor USB disponibil în comerț (nu este cuprins în conținutul livrării). Încărcarea accumulatorului poate dura până la 6 ore.

Pericol de daune materiale din cauza pătrunderii umidității

Micro-mufa de încărcare USB deschisă (E) nu este protejată împotriva pătrunderii apei.

- Nu încărcați acumulatorul decât în spații uscate.

- Racordati micro-adaptorul USB.

– Ledul roșu luminează intermitent: operația de încărcare se derulează. Dacă accumulatorul este complet descărcat, poate dura până la 10 minute până se aprinde ledul.

– Ledul roşu luminează permanent: accumulatorul este încărcat complet.

- Scoateți micro-adaptorul USB.

– Ledul roşu se stinge.

Pericol de daune materiale în caz de nefolosire

Atunci când lampa nu este folosită un interval de timp mai lung (de ex. pe timpul depozitării), acumulatorul se poate distruge din cauza unei descărcări complete.

• Pozitionati comutatorul de program pe P0.
• Înainte de depozitare încărcați complet accumulatorul.
• Încărcați periodic accumulatorul în timpul depozitării.

6. Defecțiuni

Ledul roşu al senzorului de mişcare luminează

- Capacitatea accumulatorului este prea mică.

- Încărcați acumulatorul cu micro-adaptorul USB (nu este cuprins în conținutul livrării).

Lampa nu se aprinde

• Capacitatea accumulatorului este prea mică.
• Încărcați acumulatorul cu micro-adaptorul USB (nu este cuprins în conținutul livrării).
• Cablu întrerupt sau scurtcircuit.
• Verificati conexiunile.
• Comutatorul de program este poziționat pe P0.
• Pozitionați comutatorul de program pe P1 sau P2.
• Domeniul de detectie nu este reglat exact.
• Controlați domeniul de detectie.

Lampa nu se stinge

• Mișcare permanentă în domeniul de detectie.
• Controlați domeniul de detectie.

Lampa se aprinde necontrolat

- Mișcare necontrolată în domeniul de detectie:

– Vântul mișcă pomii și tufișurile.
– Este detectat traficul auto de pe stradă.
- Modificare bruscă a temperaturii din cauza intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventilatoare, ferestre deschise.

– Lampa oscilează (se mișcă) din cauza rafalelor de vânt sau a precipitațiilor puternice.
- Montați lampa pe un suport solid.

Accumulatorul nu se încarcă

– Panoul solar murdar.

• Curățați panoul solar folosind o lavetă moale și un detergent slab.
• Locul de amplasare a panoului solar nu este optim.

• Verificați locul de amplasare (cât mai multă lumină solară directă).
  – După o utilizare îndelungată, capacitatea de încăr-care a accumulatorului poate fi epuizată.

• Dispuneți înlocuirea accumulatorului (acumulator de schimb XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Vă rugăm să trimiteti produsul bine ambalat la cel mai apropiat service. Înlocuirea nu se va face decât de către producător sau de către electrici-eni calificați.

7. Curățarea și îngrijirea

Produsul nu necesită lucrări de întreținere.

Verificările periodice cu scopul a descoperi eventuale deteriorări pot prelungi durata de viață a produsului. Îndepărtarea murdăriilor poate prelungi funcționarea produsului.

Pericol de daune materiale

Folosirea unor detergenti inadecvați poate deteriora lampa.

• Verificați compatibilitatea dintre detergent și suprafață.
• Curățați lampa folosind o lavetă moale și un detergent slab.

Dacă există murdărie sau depuneri cauzate de intemperii pe panoul solar:

- Curățați panoul solar folosind o lavetă moale și un detergent slab

8. Evacuarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele uzate sau acumulatorii / bateriile la gunoiul menajer, în foc sau în apă.

Acumulatorii / bateriile trebuie colectate, reciclate sau evacuate la deşeuri într-un mod care să nu afecteze negativ mediul ambiant.

Numai pentru țările UE:

Conform directivei RL 2006/66/EG acumulatorii / bateriile defecte sau uzate trebuie reciclate. Acumulatorii / bateriile inutilizabile pot fi predate distribuitorului sau la punctul de colectare a materialelor periculoase.

9. Garantia de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatori. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficientele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficientelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecțiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiati de reparații în garanție, informați- vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.

SI

1. O tem dokumentu

Natančno preberite in shranite!
