Produkto tipas	Saulės energija varoma lempa su judesio jutikliu
Prekės ženklas	Steinel
Modelis	XSolar GLS
Matmenys (trumpa versija)	194 x 628 x 188 mm
Matmenys (vidutinė versija)	194 x 808 x 188 mm
Matmenys (ilga versija)	194 x 1178 x 188 mm
Maitinimas	Saulės baterija + LiFePO₄ akumuliatorius 3,7 V, 3000 mAh
Atsarginis įkrovimas	Micro USB 5 V, maks. 1 A
Šviesos galia	6 LED, maks. 1,2 W, 150 liumenų, 3000 K
Aptikimo kampas	140°
Detektoriaus nuotolis	maks. 5 m (montavimo aukštis 1 m)
Apšviestas plotas	20 m²
Laikmatis	10–30 s (programinė įranga)
Žymėjimo šviesa	3 % galios
Saulės baterijos orientacija	±180° / -150° horizontaliai, 55° pasvirimo kampas
LED skydelio orientacija	±60° horizontaliai, 55° pasvirimo kampas
Apsaugos klasė	IP44
Darbinė temperatūra	nuo -20 °C iki +40 °C
Elektrinė klasė	III
Maksimalus veikimo laikas	60 dienų (20 įjungimų per naktį)
Programos	P0 (išjungta), P1 (tik detektorius), P2 (detektorius + naktinė šviesa)
Valymas ir priežiūra	minkšta šluostė ir švelnus ploviklis
Gamintojo garantija	3 metai
Atsarginės dalys	XSolar akumuliatorius (EAN 007841006488)

Dažnai užduodami klausimai - XSolar GLS STEINEL

Kaip pirmą kartą įjungti XSolar GLS lempą?

Nustatykite programų pasirinkimo jungiklį į P2. Lempa vienai minutei pereina į bandymo režimą, tada veikia P2 režimu su detektoriumi ir žymėjimo šviesa.

Ką daryti, jei lempa neįsijungia?

Patikrinkite, ar jungiklis nėra P0 (išjungta) padėtyje. Įkraukite akumuliatorių per mikro USB prievadą, jei raudonas LED mirksi. Taip pat patikrinkite aptikimo zoną ir saulės baterijos orientaciją.

Kaip rankiniu būdu įkrauti akumuliatorių?

Naudokite nepridedamą mikro USB adapterį (5 V, maks. 1 A). Įjunkite jį į mikro USB lizdą (E). Įkrovimo metu raudonas LED mirksi, o kai akumuliatorius įkrautas 100 %, užsidega nuolat. Visiškas įkrovimas gali trukti iki 6 valandų.

Koks yra judesio detektoriaus nuotolis?

Maksimalus nuotolis yra 5 metrai, kai montavimo aukštis 1 metras. Aptikimo kampas yra 140°.

Kaip nustatyti programas P0, P1 ir P2?

Naudokite programų pasirinkimo jungiklį (M). P0: visiškas išjungimas. P1: įsijungimas tik aptikus judesį. P2: įsijungimas aptikus judesį + nuolatinė žymėjimo šviesa 3 % ryškumo.

Ką reiškia raudono LED mirksėjimas detektoriuje?

Raudonas LED mirksi, kai akumuliatoriaus talpa per maža. Įkraukite akumuliatorių naudodami mikro USB adapterį. Jei jis mirksi kraunant, tai normalu.

Kaip nukreipti saulės bateriją geresniam efektyvumui?

Nukreipkite saulės bateriją į pietus (naudokite įmontuotą kompasą) su 55° pasvirimo kampu. Venkite šešėlių (stogų, medžių), kad maksimaliai padidintumėte saulės spindulių poveikį.

Ar galiu naudoti lempą viduje?

Ne, lempa skirta naudoti lauke (IP44 apsauga). Saulės baterijai reikia tiesioginių saulės spindulių. Naudojant už stiklo, įkrovimas labai sumažėja.

Kaip išvalyti saulės lempą?

Valykite saulės bateriją ir korpusą minkšta šluoste ir švelniu plovikliu. Nenaudokite abrazyvinių medžiagų ar tirpiklių.

Kur nusipirkti atsarginį akumuliatorių?

Atsarginis akumuliatorius žymimas XSolar (EAN 007841006488). Dėl keitimo kreipkitės į Steinel techninės priežiūros skyrių arba kvalifikuotą elektriką.

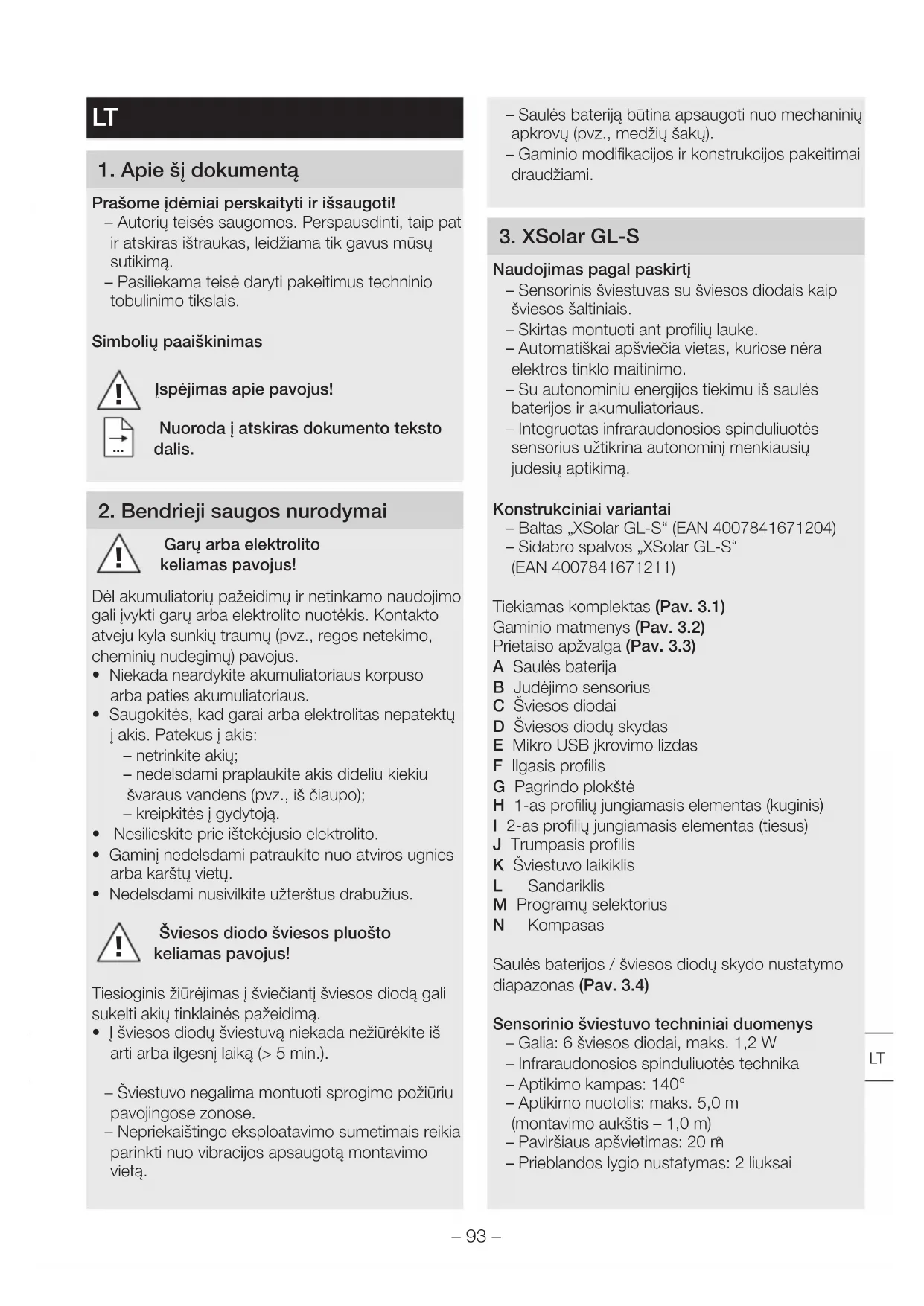

NAUDOJIMO INSTRUKCIJA XSolar GLS STEINEL

LT ..... 93 Atsižvelgti j rašytines instrukcijas!

1. Apie ši dokumentą

Prašome jdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.

– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Garų arba elektrolito keliamas pavojus!

Dėl akumuliatorių pažeidimų ir netinkamo naudojimo gali įvykti garų arba elektrolito nuotėkis. Kontakto atveju kyla sunkių traumų (pvz., regos netekimo, cheminių nudegimų) pavojus.

• Niekada neardykite akumuliatoriaus korpuso arba paties akumuliatoriaus.
• Saugokitės, kad garai arba elektrolitas nepatektų į akis. Patekus į akis:
• netrinkite akių;
  – nedelsdami praplaukite akis dideliu kiekiu švaraus vandens (pvz., iš čiaupo);
• kreipkitės į gydytoja.
• Nesilieskite prie ištekėjusio elektrolito.
• Gaminį nedelsdami patraukite nuo atviros ugnies arba karštu vietų.
• Nedelsdami nusivilkite užterštus drabužius.

Šviesos diodo šviesos pluošto keliamas pavojus!

Tiesioginis žiūrėjimas i šviečiantį šviesos diodą gali sukelti akių tinklainės pažeidimą.

- Į šviesos diodu šviestuvą niekada nežiūrėkite iš arti arba ilgesnį laiką (> 5 min.).

– Šviestuvo negalima montuoti sprogimo požiūriu pavojingose zonose.
– Nepriekaištingo eksploatavimo sumetimais reikia parinkti nuo vibracijos apsaugotą montavimo vieta.

– Saulės bateriją būtina apsaugoti nuo mechaninių apkrovų (pvz., medžių šaku).
– Gaminio modifikacijos ir konstrukcijos pakeitimai draudžiami.

3. XSolar GL-S

Naudojimas pagal paskirtj

– Sensorinis šviestuvas su šviesos diodais kaip šviesos šaltiniais.
- Skirtas montuoti ant profilių lauke.
– Automatiškai apšviečia vietas, kuriose néra elektros tinklo maitinimo.
- Su autonominiu energijos tiekimu iš saulės baterijos ir akumuliatoriaus.
– Integruotas infraraudonosios spinduliuotės sensorius užtikrina autonominį menkiausių judesių aptikimą.

Konstrukciniai variantai

– Baltas „XSolar GL-S“ (EAN 4007841671204)
– Sidabro spalvos „XSolar GL-S“
(EAN 4007841671211)

A Saulès baterija
B Judėjimo sensorius
C Šviesos diodai
D Šviesos diodu skydas
E Mikro USB jkrovimo lizdas
F Ilgasis profilis
G Pagrindo plokště
H 1-as profilių jungiamasis elementas (kūginis)
I 2-as profilių jungiamasis elementas (tiesus)
J Trumpasis profilis
K Šviestuvo laikiklis
L Sandariklis
M Programų selektorius
N Kompasas

Saulės baterijos / šviesos diodu skydo nustatymo diapazonas (Pav. 3.4)

Sensorinio šviestuvo techniniai duomenys

– Galia: 6 šviesos diodai, maks. 1,2 W
- Infraraudonosios spinduliuotės technika
- Aptikimo kampas: 140°
– Aptikimo nuotolis: maks. 5,0 m (montavimo aukštis – 1,0 m)
– Paviršiaus apšvietimas: 20 m
– Prieblandos lygio nustatymas: 2 liuksai

– Laiko nustatymas: valdomas programine jranga, 10–30 sek.

- „Budintis“ režimas: 3 %

- Šviesos srautas: maks. 150 liumenai / 124 lm/W)

– Spalvinė temperatūra: 3.000 kelvinų

– Saulės baterijos posūkio kampas: +180°/-150°

– Saulės baterijos polinkio kampas: 55°

– Šviesos diodu skydo posūkio kampas: +/- 60°

– Šviesos diodu skydo polinkio kampas: 55°

- Apsaugos klasė: III

- Apsaugos tipas: IP 44

- Temperatūros diapazonas: nuo -20 iki +40 °C

– Matmenys (plotis x aukštis x gylis)

Trumpasis 194 x 628 x 188 mm

Vidutinis 194 x 808 x 188 mm

llgasis 194 x 1.178 x 188 mm

Akumuliatoriaus techniniai duomenys

-Didelès galios LiFePO ličio-ferumo-fosforo akumuliatorius.

– Galima jkrauti bet kada, eksploatavimo trukmè dèl to nesutrumpèja.

-Automatinis jkrovimas per labai efektyvus saulės kolektorius.

– Gali pakeisti gamintojas arba kvalifikuotas elektrotechnikas.

- Akumuliatoriaus talpa: 3.000 mAh

-Maksimali apšvietimo trukmė vienu akumuliatoriaus ikrovimu be ikrovimo: 60 dienų, esant 20 perjungimų per naktį.

– Mikro USB jkrovimo lizdas: 5 V, maks. 1 A galima naudoti visose trijose programose.

Ikrovimo laikas priklauso nuo montavimo vietos (tiesioginės saulės šviesos). Žiemą arba lietingomis dienomis tikėtinas kelis kartus ilgesnis ikrovimo laikas.

4. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.
• Aptikę saulės baterijos arba šviesos diodu skydo pažeidimų, gaminio nenaudokite.

Esant nepalankioms naudojimo sąlygoms (pvz., kai gaminys yra sumontuotas šešėlyje arba už stiklo, netinkamai suderinta saulės baterija), gaminio veikimo patikimumas būna ribotas.

• Saulės baterijai parinkite rinkamą vietą, gerai apšviestą tiesioginės saulės šviesos (nukreiptą i pietus).
• Pasirūpinkite, kad ant gaminio nekristų stogelių arba medžių šešėliai.
• Atsižvelkite i judėjimo aptikimo nuotolį (Pav. 4.1).

Ivairiai derinant profilinius elementus, galimi trys skirtingi montavimo aukščiai.

• Pagrindo plokšte ir profilj sujunkite norimame aukštyje (Pav. 4.2).
• Šiek tiek priveržkite ir sumontavę tvirtai priveržkite iš abiejų pusių.

– Trumpasis profilis: 370 mm
– Ilgasis profilis: 550 mm
– Trumpasis ir ilgasis profiliai: 920 mm

• Pasižymėkite gręžtinių skylių vietas (Pav. 4.3).
• Išgręžkite skyles ir jkiškite kaiščius (Pav. 4.4).
• Pagrindo profilj priveržkite sraigtais prie pagrindo (Pav. 4.4).
• Nuimkite šviestuvo laikiklj (Pav. 4.5).
• Atlikite nustatymus (Pav. 4.6).

→„5. Naudojimas“

• Šviestuvo laikiklj priveržkite sraigtais prie sensorinio šviestuvo (Pav. 4.7).
• Sensorinj šviestuvą sumontuokite ant profilio (Pav. 4.8).
• Šviesos diodu skydą suderinkite su judėjimo sensoriumi (Pav. 3.4).
• Nustatykite tokią saulės baterijos padėtį, kad saulės spinduliuotės stiprumas ir trukmė būtų kuo didesni (Pav. 3.4).
• Vadovaukitės kompasu (nustatydami pietų kryptį) (Pav. 3.4).

5. Naudojimas

Prieš naudodami pirmą kartą

- ljunkite šviestuvą, programų selektorių nustatydami i padėtį P2.

Šviestuvas vieną minutę veikia bandomuoju režimu, paskui – pagal P2 programą.

Bandomasis režimas

Kai jsijungia bandomasis režimas, šviestuvas veikia dienos režimu.

Judėjimo aptikimo atveju šviestuvas įsijungia 1 minutei, nepriklausomai nuo prieblandos laikotarpio nustatymo, su 10 sekundžių delsa. Pasibaigus šiam laikotarpiui, automatiškai įsijungia pasirinktoji programa. Kai jungtas bandomasis režimas, raudonas šviesos diodas dega nepertraukiamai.

Norimo režimo nustatymas programų selektoriumi

– P0: išjungta (gamyklos nustatymas).

Vartotojai (šviesos diodu skydas ir sensorius) yra išjungti.

– P1: sensoriaus režimas.

Šviestuvas įsijungia tik gavęs impulsą iš judėjimo sensoriaus.

– P2: sensoriaus režimas su baziniu apšvietimu. Šviestuvas įsijungia gavęs impulsą iš judėjimo sensoriaus. Nepertraukiamas apšvietimas ryte ir vakare su sumažintu baziniu apšvietimu.

Pošvyčio laikas ir šviesumas

– Pirmo naudojimo metu apskaičiuojamas pošvyčio laikas.

- 2 programoje pirmą naktį bazinis apšvietimas ryte būna išjungtas.

– Pošvyčio laikas ir šviesumas automatiškai priderinami prie aplinkos sąlygų, pvz., pošvyčio trukmė vasarą gali būti ilgesnė nei žiemą.

– Bazinis apšvietimas užtikrina apšvietimą nakties metu naudojant maždaug 3 % šviestuvo galios. Esant judėjimui aptikimo zonoje, šviestuvas per-jungiamas i maksimalios šviestuvo galios režimą. Po to šviestuvas vėl persijungs i „budintį“ režimą (maždaug 3 %).

– Bazinio apšvietimo trukmė yra priderinta prie aplinkos sąlygų. Naudojant bazinį apšvietimą, sumažėja šviesos rezervas. Jei bazinis apšvietimas nereikalingas, rekomenduojama jį išjungti (P1), kad būtų užtikrintas didesnis rezervas laikotarpiams, kai yra mažai saulės šviesos.

Rankinis akumuliatoriaus ikrovimas

Esant per mažai akumuliatoriaus galiai (pvz., prastų orų atveju), mirksi raudonas šviesos diodas judėji-mo sensoriuje.

Akumuliatorių galima įkrauti naudojant įprastinį mikro USB įkrovimo adapterį (jis nejtrauktas į tiekiamos įrangos komplektą). Akumuliatoriaus įkrovos trukmė gali užtrukti iki 6 valandų.

Materialinių nuostolių pavojus dėl prasiskverbusios drėgmės

Atviras mikro USB jkrovimo lizdas (E) néra apsaugotas nuo vandens, kuris gali patekti j vidu.

- Akumuliatorių ikraukite tik sausose patalpose.

- Prijunkite mikro USB jkrovimo adapterj.

– Raudonas šviesos diodas mirksi: vyksta jkrovimas

Jei akumuliatorius labai išsikroves, gali praeiti iki 10 minučių, kol šis šviesos diodas pradės mirksėti.

– Raudonas šviesos diodas šviečia nepertraukiamai: akumuliatorius visiškai jkrautas.

- Atjunkite mikro USB ikrovimo adapterj.

– Raudonas šviesos diodas užgęsta.

Materialinių nuostolių pavojus nenaudojimo atveju

Nenaudojant šviestuvo ilgesnį laiką (pvz., saugojimo metu), dėl giliojo išsikrovimo akumuliatorius gali sugesti.

• Programų selektorių perjunkite į padėtį P0.
• Prieš prasidedant nenaudojimo laikotarpiui akumuliatorių visiškai jkraukite.
• Nenaudojimo laikotarpiu akumuliatorių reguliariai jkraukite.

6. Triktys

Raudonas šviesos diodas judėjimo sensoriuje mirksi

– Per maža akumuliatoriaus galia.

- Akumuliatorių ikraukite naudodami mikro USB jkrovimo adapterį (jis nejtrauktas į tiekiamos įrangos komplektą).

Šviestuvas nejsijungia

– Per maža akumuliatoriaus galia.
- Akumuliatorių ikraukite naudodami mikro USB įkrovimo adapterį (jis nejtrauktas į tiekiamos įrangos komplekta).
– Nutrūkęs laidas arba trumpasis jungimas.
- Patikrinkite jungtis.
- Programų selektorius perjungtas i padėtį P0.
- Programų selektorių perjunkite į padėtį P1 arba P2.
– Aptikimo zona nustatyta netiksliai.
• Patikrinkite aptikimo zona.

Šviestuvas neišsijungia

– Nuolatinis judėjimas aptikimo zonoje.
• Patikrinkite aptikimo zona.

Šviestuvas įsijungia tada, kada nereikia

– Nekontroliuojamas judėjimas aptikimo zonoje:

– véjas siūbuoja medžius ir krūmus;
- aptinkami gatve važiuojantys automobiliai;
– staigus temperatūros pokytis dėl orų sąlygu (vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langu.

• Patikrinkite aptikimo zona.

• Šviestuvas siūbuoja (juda), pvz., dėl vėjo gūsių arba gausių kritulių.
• Šviestuvą sumontuokite ant tvirto pagrindo.

Akumuliatorius nejsikrauna

– Nešvari saulės baterija.

- Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu.

– Neoptimali saulės baterijos įrengimo vieta.

- Patikrinkite jrengimo vietą (turi būti kuo daugiau tiesioginės saulės šviesos).

– Po daugelio metų naudojimo gali būti išnaudotas akumuliatoriaus įkraunamumas.

- Pakeiskite akumuliatorių (atsarginis akumuliatorius „XSolar“, 3,3 V, 2,5 Ah, EAN 007841006488).

- Prašom tinkamai supakuotą produktą atsiusti į artimiausią servisą. Akumuliatorių gali pakeisti tik gamintojas arba kvalifikuotas elektrotechnikas.

7. Valymas ir priežiūra

Gaminiui techninė priežiūra nereikalinga.

Gaminio eksploatavimo laiką gali pailginti reguliarus tikrinimas dėl pažeidimų.

Gaminio veikimo trukmę gali pailginti nešvarumu šalinimas.

Materialinių nuostolių pavojus

Naudojant netinkamą valymo priemonę, šviestuvas gali būti sugadintas.

• Patikrinkite valymo priemonės suderinamumą su paviršiumi.
• Šviestuvą valykite minkšta pašluoste ir silpnu valikliu.

Jei ant saulės baterijos yra nešvarumu arba kritulių nuosėdų:

- Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims:

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Senų prietaisų, akumuliatorių ir baterijų nemeskite į buitinių atliekų konteinerius, ugnį arba vandenį.

Akumuliatorius ir baterijas reikia surinkti, perdirbti arba pašalinti aplinkai nekenksmingu būdu.

Tik ES šalims:

Pagal Direktyvą 2006/66/EB, sugedusius arba netinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebetinkamus naudoti akumuliatorius / baterijas galima gražinti pardavėjui arba priduoti į kenksmingų atliekų surinkimo vietą.

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos.

Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys.

Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavi-mo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

LV

1. Par šo dokumentu
