XSolar GLS - Lampada STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada solare con rilevatore di movimento
Marca	Steinel
Modello	XSolar GLS
Dimensioni (versione corta)	194 x 628 x 188 mm
Dimensioni (versione media)	194 x 808 x 188 mm
Dimensioni (versione lunga)	194 x 1178 x 188 mm
Alimentazione	Pannello solare + batteria LiFePO₄ 3,7 V, 3000 mAh
Ricarica di emergenza	Micro USB 5 V, max. 1 A
Potenza luminosa	6 LED, max. 1,2 W, 150 lumens, 3000 K
Angolo di rilevamento	140°
Portata del rilevatore	max. 5 m (altezza di installazione 1 m)
Superficie illuminata	20 m²
Timer	10 a 30 s (controllo software)
Luce di cortesia	3 % della potenza
Orientamento pannello solare	±180° / -150° orizzontale, 55° inclinazione
Orientamento pannello LED	±60° orizzontale, 55° inclinazione
Grado di protezione	IP44
Temperatura di funzionamento	-20 °C a +40 °C
Classe elettrica	III
Autonomia massima	60 giorni (20 attivazioni per notte)
Programmi	P0 (spento), P1 (solo rilevatore), P2 (rilevatore + luce notturna)
Pulizia e manutenzione	Panno morbido e detergente delicato
Garanzia del produttore	3 anni
Ricambi	Batteria XSolar (EAN 007841006488)

Domande frequenti - XSolar GLS STEINEL

Come accendere la lampada XSolar GLS per la prima volta?

Posizionare l'interruttore di selezione dei programmi su P2. La lampada entra in modalità test per un minuto, poi funziona in modalità P2 con rilevatore e luce di cortesia.

Cosa fare se la lampada non si accende?

Verificare che l'interruttore non sia su P0 (spento). Ricaricare la batteria tramite la porta micro USB se il LED rosso lampeggia. Controllare anche la zona di rilevamento e l'orientamento del pannello solare.

Come ricaricare manualmente la batteria?

Utilizzare un adattatore micro USB (5 V, max. 1 A) non fornito. Collegarlo alla presa micro USB (E). Il LED rosso lampeggia durante la carica, si accende fisso quando è al 100%. La carica completa può richiedere fino a 6 ore.

Qual è la portata del rilevatore di movimento?

La portata massima è di 5 metri per un'altezza di installazione di 1 metro. L'angolo di rilevamento è di 140°.

Come impostare i programmi P0, P1 e P2?

Utilizzare l'interruttore di selezione dei programmi (M). P0: spegnimento completo. P1: accensione solo su rilevamento di movimento. P2: accensione su rilevamento + luce di cortesia permanente al 3%.

Cosa significa il lampeggio del LED rosso nel rilevatore?

Il LED rosso lampeggia quando la capacità della batteria è troppo bassa. Ricaricare la batteria con l'adattatore micro USB. Se lampeggia durante la carica, è normale.

Come orientare il pannello solare per ottenere prestazioni migliori?

Orientare il pannello solare verso sud (utilizzare la bussola integrata) con un angolo di inclinazione di 55°. Evitare ombreggiature (grondaie, alberi) per massimizzare l'esposizione al sole.

Posso usare la lampada all'interno?

No, la lampada è progettata per uso esterno (grado IP44). Il pannello solare necessita di luce solare diretta. Utilizzarla dietro un vetro riduce notevolmente la carica.

Come pulire la lampada solare?

Pulire il pannello solare e l'alloggiamento con un panno morbido e un detergente delicato. Non utilizzare prodotti abrasivi o solventi.

Dove acquistare una batteria di ricambio?

La batteria di ricambio è la XSolar (EAN 007841006488). Contattare il servizio post-vendita Steinel o un elettricista qualificato per la sostituzione.

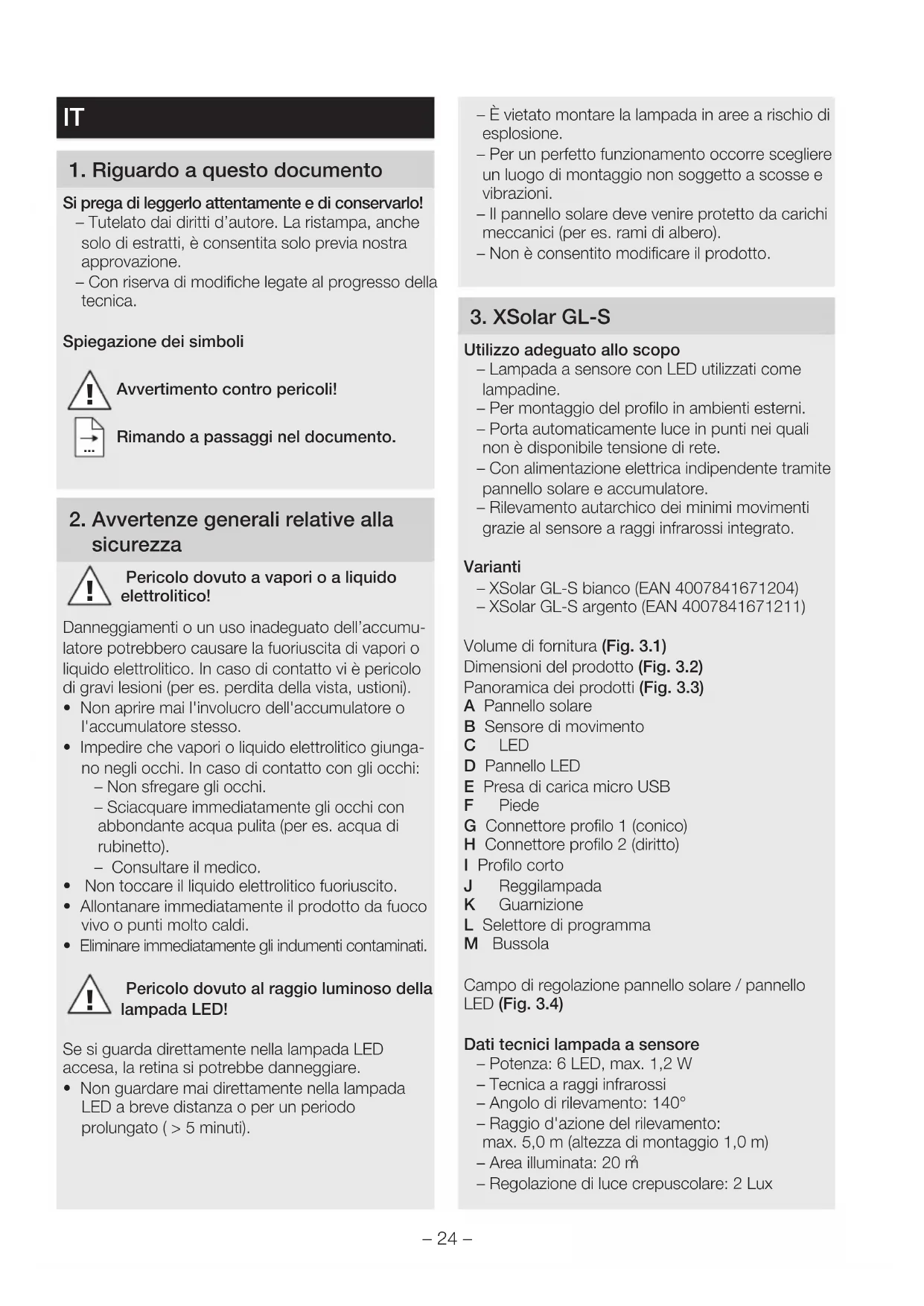

MANUALE UTENTE XSolar GLS STEINEL

IT...... 24 Osservare il testo!

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

- Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.

- Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Pericolo dovuto a vapori o a liquido elettrolitico!

Danneggiamenti o un uso inadeguato dell'accumulatore potrebbero causare la fuoriuscita di vapori o liquido elettrolitico. In caso di contatto vi è pericolo di gravi lesioni (per es. perdita della vista, ustioni).

- Non aprire mai l'involucro dell'accumulatore o l'accumulatore stesso.

- Impedire che vapori o liquido elettrolitico giungano negli occhi. In caso di contatto con gli occhi: – Non sfregare gli occhi.

- Sciacquare immediatamente gli occhi con abbondante acqua pulita (per es. acqua di rubinetto).

- Consultare il medico.

• Non toccare il liquido elettrolitico fuoriuscito.

- Allontanare immediatamente il prodotto da fuoco vivo o punti molto caldi.

- Eliminare immediatamente gli indumenti contaminati.

Pericolo dovuto al raggio luminoso della lampada LED!

Se si guarda direttamente nella lampada LED accesa, la retina si potrebbe danneggiare.

- Non guardare mai direttamente nella lampada LED a breve distanza o per un periodo prolungato (> 5 minuti).

- È vietato montare la lampada in aree a rischio di esplosione.

- Per un perfetto funzionamento occorre scegliere un luogo di montaggio non soggetto a scosse e vibrazioni.

- Il pannello solare deve venire protetto da carichi meccanici (per es. rami di albero).

- Non è consentito modificare il prodotto.

3. XSolar GL-S

Utilizzo adeguato allo scopo

- Lampada a sensore con LED utilizzati come lampadine.

- Per montaggio del profilo in ambienti esterni.

- Porta automaticamente luce in punti nei quali non è disponibile tensione di rete.

- Con alimentazione elettrica indipendente tramite pannello solare e accumulatore.

- Rilevamento autarchico dei minimi movimenti grazie al sensore a raggi infrarossi integrato.

Varianti

- XSolar GL-S bianco (EAN 4007841671204)

- XSolar GL-S argento (EAN 4007841671211)

Volume di fornitura (Fig. 3.1)

Dimensioni del prodotto (Fig. 3.2)

Panoramica dei prodotti (Fig. 3.3)

A Pannello solare

B Sensore di movimento

C LED

D Pannello LED

E Presa di carica micro USB

F Piede

G Connettore profilo 1 (conico)

H Connettore profilo 2 (diritto)

I Profilo corto

J Reggilampada

K Guarnizione

L Selettore di programma

M Bussola

Campo di regolazione pannello solare / pannello LED (Fig. 3.4)

Dati tecnici lampada a sensore

- Potenza: 6 LED, max. 1,2 W

- Tecnica a raggi infrarossi

- Angolo di rilevamento: 140°

- Raggio d'azione del rilevamento: max. 5,0 m (altezza di montaggio 1,0 m)

- Area illuminata: 20 m ^2

- Regolazione di luce crepuscolare: 2 Lux

– Ritardo dello spegnimento: comandato dal software, 10 – 30 sec
- Luce di base: 3 %
- Flusso luminoso: max. 150 Lumen / 124 Lm/w
- Temperatura del colore: 3.000 Kelvin
– Angolo di rotazione pannello solare: +180°/-150°
- Angolo d'inclinazione pannello solare: 55°
- Angolo di rotazione pannello LED: +/- 60°
- Angolo d'inclinazione pannello LED: 55°
- Classe di protezione: III
- Grado di protezione: IP 44
- Campo di temperatura: da -20 °C a +40 °C
- Dimensioni (L x A x P):

Corto 194 x 628 x 188 mm

Medio 194 x 808 x 188 mm

Lungo 194 x 1.178 x 188 mm

Dati tecnici accumulatore

-Batteria al litio-ferro-fosforo LiFePO ad alta potenza.
- Caricabile in ogni momento senza che ciò ne riduca la durata utile.
-Caricamento automatico tramite annello solare ad alta efficienza.
- Far sostituire l'accumulatore dal produttore o da elettricisti esperti e qualificati.
- Capacità dell'accumulatore: 3.000 mAh
-Durata massima dell'illuminazione con una carica della batteria senza ricarica: 60 giorni con 20 commutazioni per notte.
- Presa di carica micro USB: 5 V, max. 1 A possibile in tutti e tre i programmi.

Il tempo di ricarica dipende dal luogo di montaggio (luce solare diretta). In inverno o in giornate piovose si deve prevedere un tempo di ricarica molto più lungo.

4. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni al pannello solare o al pannello LED non utilizzare il prodotto.

In caso di condizioni d'impiego sfavorevoli (per es. installazione all'ombra o dietro vetri, orientamento errato del pannello solare) la sicurezza di funzionamento del prodotto è limitata.

• Scegliere un luogo adattato per il pannello solare, con molta luce solare diretta (orientamento verso sud).
• Evitare di installare il prodotto all'ombra di pensiline o alberi.
• Tenere conto del raggio d'azione del rilevamento del movimento (Fig. 4.1).

Grazie alla combinazione degli elementi del profilo si possono raggiungere diverse altezze di montaggio.

- Unire piede e profilo all'altezza desiderata (Fig. 4.2). - Preavvitare leggermente e stringere alternata- mente dopo l'ultimazione.

• Profilo corto: 370 mm
• Profilo lungo: 550 mm
• Profilo corto + lungo: 920 mm

- Segnare i fori (Fig. 4.3).

• Effettuare i fori e inserire i tasselli (Fig. 4.4).
• Avvitare il profilo del fondo sul fondo (Fig. 4.4).
• Rimuovere il reggilampada (Fig. 4.5).

• Effettuare le dovute regolazioni (Fig. 4.6). →„5. Comando“

• Avvitare il reggilampada alla lampada a sensore (Fig. 4.7).

• Montare la lampada a sensore sul profilo (Fig. 4.8).
• Orientare il pannello LED con sensore di movimento (Fig. 3.4).
• Orientare il pannello solare in modo tale che la potenza e la durata dell'irradiazione solare siano il più elevate possibile (Fig. 3.4).
• Osservare la bussola (orientare a sud) (Fig. 3.4).

5. Comando

Prima del primo uso

- Attivare la lampada impostando il selettore di programma su P2. La lampada si trova per un minuto nella modalità di test ed è poi nel programma P2.

Modalità di test

Nella modalità di test la lampada lavora in funzionamento con luce diurna.

Al rilevamento del movimento la lampada si accende nell'arco di 1 minuto indipendentemente dalla regolazione crepuscolare con un tempo di accensione di 10 secondi. Alla scadenza di questo periodo è automaticamente attivo il programma selezionato. Nella modalità di test il LED rosso è acceso in modo permanente.

Impostazione del funzionamento desiderato tramite selettore di programma

• P0: off (impostazione da parte del costruttore). Le utenze (pannello LED e sensore) sono disattivate.
• P1: funzionamento del sensore - La lampada si accende solo dopo l'impulso proveniente dal sensore di movimento.

- P2: funzionamento a sensore con luce di base. La lampada si accende dopo l'impulso proveniente dal sensore di movimento. Illuminazione continua nelle ore mattutine e seral con luce di base ridotta.

Durata del periodo per cui l'utenza allacciata rimane accesa e luminosità

• Al primo uso viene calcolato il periodo per cui l'utenza allacciata rimane accesa.
• Nel programma 2, nella prima notte di utilizzo la luce di base al mattino è spenta.
• La durata del periodo per cui l'utenza allacciata rimane accesa e la luminosità vengono adattate automaticamente alle circostanze ambientali, per es. l'utenza in estate può rilianere accesa più a lungo che in inverno.
• La luce di base permette un'illuminazione durante la notte a una potenza pari al 3 % circa della potenza luminosa. In caso di movimento all'interno del campo di rilevamento, la luce si accende alla massima potenza.
• Dopo di ciò la lampada passa alla luce base (ca. 3 %). La durata d'illuminazione della luce di base è adattata alle condizioni ambientali. Se non è più necessaria, si consiglia di spegnerla (P1) in modo da avere più riserva per i periodi in cui vi è meno sole.

Caricamento manuale dell'accumulatore

L'accumulatore può venire caricato con un adattatore di carica micro USB comunemente reperibile in commercio (non compreso nel volume di fornitura). Il processo di caricamento della batteria potrebbe durare fino a 6 ore.

Pericolo di danni a cose per effetto della penetrazione di umidità

La presa di carica micro USB aperta (E) non è protetta dalla penetrazione di acqua.

• Caricare l'accumulatore solo in locali asciutti.
• Allacciare l'adattatore di carica micro USB.
• Il LED rosso lampeggia: processo di carica attivo. In caso di alimentatore molto scarico, potrebbero volerci fino a 10 minuti fino a che il LED inizia a lampeggiare.
• Il LED rosso è acceso: l'accumulatore è completamente carico.

- Rimuovere l'adattatore di carica micro USB – II LED rosso si spegne.

Pericolo di danni a cose in caso di non utilizzo prolungato

Se la lampada non viene utilizzata per un periodo prolungato (per es. se viene conservata per un utilizzo più tardo), l'accumulatore si potrebbe distruggere in seguito a scarica profonda.

• Selettore di programma impostato su P0.
• Prima di un non utilizzo prolungato, caricare completamente l'accumulatore.
• Durante il periodo di non utilizzo, caricare periodicamente l'accumulatore.

6. Guasti

Il LED rosso lampeggia nel sensore di movimento

• Al primo uso viene calcolato il periodo per cui l'utenza allacciata rimane accesa.
• Nel programma 2, nella prima notte di utilizzo la luce di base è spenta.
• L'accumulatore può venire caricato con un adattatore di carica micro USB (non compreso nel volume di fornitura).

La lampada non si accende

• La capacità dell'accumulatore è troppo ridotta.

• L'accumulatore con un adattatore di carica micro USB (non compreso nel volume di fornitura).

• Linea interrotta o corto circuito.

• Controllare gli allacciamenti.
• Selettore di programma impostato su P0.
• Selettore di programma impostato su P1 e P2.
• Campo di rilevamento non impostato con direzione giusta.
• Controllare il campo di rilevamento.

La lampada non si spegne

• Movimento continuo nel campo di rilevamento.
• Controllare il campo di rilevamento.

La lampada si accende a sproposito

• Movimento incontrollato nel campo di rilevamento:
  – il vento muove alberi e cespugli.
  – vengono rilevati veicoli sulla strada.
• improvvisi sbalzi di temperatura dovuti a condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte.

- Controllare il campo di rilevamento.

- La lampada vacilla (si muove) per es. in seguito a boe di vento o a forte precipitazione.

- Montare la lampada su una base stabile.

L'accumulatore non si carica

– Il pannello solare è sporco.
- Pulire il pannello solare con un panno morbido e un detergente delicato.
- Il luogo d'installazione del pannello solare non è adeguato.

- Controllare il luogo d'installazione (deve essere per quanto possibile esposto alla luce solare diretta).

- Dopo anni di utilizzo, la capacità di caricamento dell'accumulatore potrebbe essersi consumata.

- Fare sostituire l'accumulatore (accumulatore di riserva XSolar, 3,3 V 2,5 AH, EAN 007841006488).

- Inviare il prodotto ben imballato, al più vicino centro di assistenza.

7. Pulizia e cura

Il prodotto non necessita di manutenzione.

Controllare periodicamente se il prodotto presenta dei danneggiamenti, può prolungare la sua durata utile. Rimuovere imbrattature può prolungare il funzionamento del prodotto.

Pericolo di danni a cose

Detergenti sbagliati potrebbero danneggiare la lampada.

• Verificare la compatibilità dei detergenti con la superficie.
• Pulire la lampada con un panno morbido e un detergente delicato.

In caso di sporco o di depositi che si sono formati in seguito alle intemperie sul pannello solare:

Pulire il pannello solare con un panno morbido e un detergente delicato.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imbal-laggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

Non gettate apparecchi usati o gli accumulatori / le batterie nei rifiuti domestici, nel fuoco o nell'acqua.

L'accumulatore / le batterie devono venire raccolti, riciclati o smaltiti in modo ecologico.

Solo per paesi UE:

ai sensi della direttiva RL 2006/66/CE gli accumulatori / le batterie guasti / e o usati / e devono venire riciclati. Gli accumulatori / le batterie non più utilizzabili possono venire riconsegnati / e al punto vendita o ad un centro di raccolta di sostanze nocive.

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH,

Diesel straße 80-84, DE-33442 Herzebrock- Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,

– in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
- in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
- in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).

Le consigliamo pertanto di conservare scrupolosa- mente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

ES
