Produkttyp	Solarleuchte mit Bewegungsmelder
Marke	Steinel
Modell	XSolar GLS
Abmessungen (kurze Version)	194 x 628 x 188 mm
Abmessungen (mittlere Version)	194 x 808 x 188 mm
Abmessungen (lange Version)	194 x 1178 x 188 mm
Stromversorgung	Solarpanel + LiFePO₄-Akku 3,7 V, 3000 mAh
Notladung	Micro USB 5 V, max. 1 A
Lichtleistung	6 LED, max. 1,2 W, 150 Lumen, 3000 K
Erfassungswinkel	140°
Erfassungsreichweite	max. 5 m (Montagehöhe 1 m)
Beleuchtete Fläche	20 m²
Zeitschaltuhr	10 bis 30 s (Softwaresteuerung)
Orientierungslicht	3 % der Leistung
Ausrichtung Solarpanel	±180° / -150° horizontal, 55° Neigung
Ausrichtung LED-Panel	±60° horizontal, 55° Neigung
Schutzart	IP44
Betriebstemperatur	-20 °C bis +40 °C
Schutzklasse	III
Maximale Autonomie	60 Tage (20 Aktivierungen pro Nacht)
Programme	P0 (Aus), P1 (nur Bewegungsmelder), P2 (Bewegungsmelder + Orientierungslicht)
Reinigung und Pflege	Weiches Tuch und mildes Reinigungsmittel
Herstellergarantie	3 Jahre
Ersatzteile	XSolar Akku (EAN 007841006488)

Häufig gestellte Fragen - XSolar GLS STEINEL

Wie schalte ich die XSolar GLS Lampe zum ersten Mal ein?

Stellen Sie den Programmwahlschalter auf P2. Die Lampe wechselt für eine Minute in den Testmodus und arbeitet dann im Modus P2 mit Bewegungsmelder und Orientierungslicht.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie, ob der Schalter nicht auf P0 (Aus) steht. Laden Sie den Akku über den Micro-USB-Anschluss auf, wenn die rote LED blinkt. Überprüfen Sie auch den Erfassungsbereich und die Ausrichtung des Solarpanels.

Wie lade ich den Akku manuell auf?

Verwenden Sie ein nicht im Lieferumfang enthaltenes Micro-USB-Netzteil (5 V, max. 1 A). Schließen Sie es an den Micro-USB-Anschluss (E) an. Die rote LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku 100 % erreicht hat. Eine vollständige Aufladung kann bis zu 6 Stunden dauern.

Wie groß ist die Reichweite des Bewegungsmelders?

Die maximale Reichweite beträgt 5 Meter bei einer Montagehöhe von 1 Meter. Der Erfassungswinkel beträgt 140°.

Wie stelle ich die Programme P0, P1 und P2 ein?

Verwenden Sie den Programmwahlschalter (M). P0: vollständige Abschaltung. P1: Einschaltung nur bei Bewegungserkennung. P2: Einschaltung bei Bewegungserkennung + dauerhaftes Orientierungslicht mit 3 % Leistung.

Was bedeutet das Blinken der roten LED im Detektor?

Die rote LED blinkt, wenn die Akkukapazität zu niedrig ist. Laden Sie den Akku mit dem Micro-USB-Adapter auf. Wenn sie während des Ladevorgangs blinkt, ist das normal.

Wie richte ich das Solarpanel für eine bessere Leistung aus?

Richten Sie das Solarpanel nach Süden aus (verwenden Sie den integrierten Kompass) mit einem Neigungswinkel von 55°. Vermeiden Sie Abschattungen (Dachvorsprünge, Bäume), um die Sonneneinstrahlung zu maximieren.

Kann ich die Lampe im Innenbereich verwenden?

Nein, die Lampe ist für den Außenbereich ausgelegt (Schutzart IP44). Das Solarpanel benötigt direktes Sonnenlicht. Die Verwendung hinter einer Glasscheibe verringert die Aufladung erheblich.

Wie reinige ich die Solarleuchte?

Reinigen Sie das Solarpanel und das Gehäuse mit einem weichen Tuch und einem milden Reinigungsmittel. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Produkte.

Wo kann ich einen Ersatzakku kaufen?

Der Ersatzakku ist unter der Bezeichnung XSolar (EAN 007841006488) erhältlich. Wenden Sie sich für den Austausch an den Steinel-Kundendienst oder einen qualifizierten Elektriker.

BEDIENUNGSANLEITUNG XSolar GLS STEINEL

DE ..... 5 Textteil beachten!

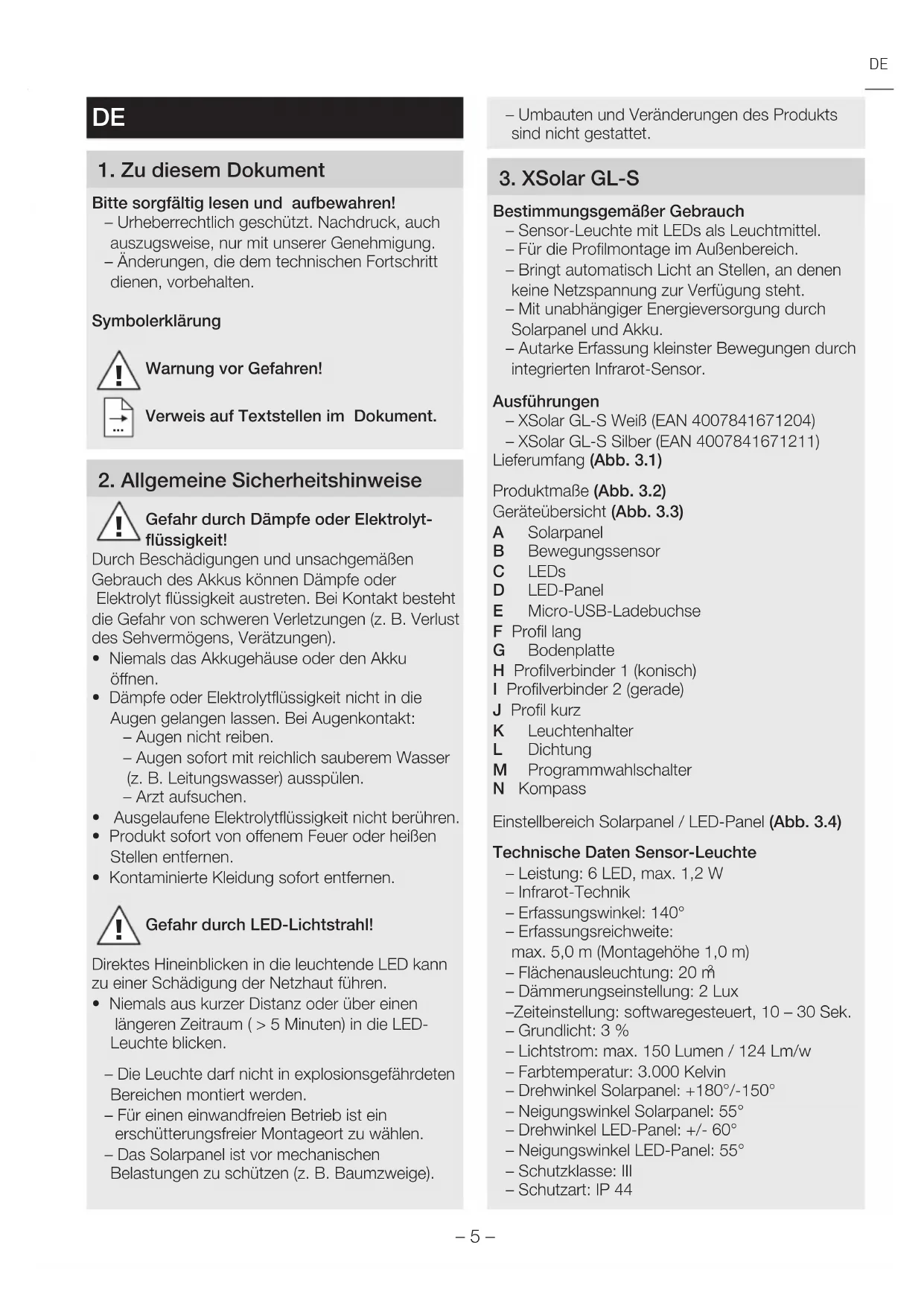

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Gefahr durch Dämpfe oder Elektrolytflüssigkeit!

Durch Beschädigungen und unsachgemäßen Gebrauch des Akkus können Dämpfe oder Elektrolyt flüssigkeit austreten. Bei Kontakt besteht die Gefahr von schweren Verletzungen (z. B. Verlust des Sehvermögens, Verätzungen).

• Niemals das Akkugehäuse oder den Akku öffnen.
• Dämpfe oder Elektrolytflüssigkeit nicht in die Augen gelangen lassen. Bei Augenkontakt:
  – Augen nicht reiben.
• Augen sofort mit reichlich sauberem Wasser (z. B. Leitungswasser) ausspülen.
• Arzt aufsuchen.
• Ausgelaufene Elektrolytflüssigkeit nicht berühren.
• Produkt sofort von offenem Feuer oder heißen Stellen entfernen.
• Kontaminierte Kleidung sofort entfernen.

Gefahr durch LED-Lichtstrahl!

Direktes Hineinblicken in die leuchtende LED kann zu einer Schädigung der Netzhaut führen.

- Niemals aus kurzer Distanz oder über einen längeren Zeitraum (> 5 Minuten) in die LED-Leuchte blicken.

– Die Leuchte darf nicht in explosionsgefährdeten Bereichen montiert werden.

- Für einen einwandfreien Betrieb ist ein erschütterungsfreier Montageort zu wählen.

– Das Solarpanel ist vor mechanischen Belastungen zu schützen (z. B. Baumzweige).

– Umbauten und Veränderungen des Produkts sind nicht gestattet.

3. XSolar GL-S

Bestimmungsgemäßer Gebrauch

• Sensor-Leuchte mit LEDs als Leuchtmittel.
• Für die Profilmontage im Außenbereich.
• Bringt automatisch Licht an Stellen, an denen keine Netzspannung zur Verfügung steht.
• Mit unabhängiger Energieversorgung durch Solarpanel und Akku.
  – Autarke Erfassung kleinster Bewegungen durch integrierten Infrarot-Sensor.

Ausführungen

• XSolar GL-S Weiß (EAN 4007841671204)
• XSolar GL-S Silber (EAN 4007841671211)

Lieferumfang (Abb. 3.1)

Produktmaße (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Solarpanel
B Bewegungssensor
C LEDs
D LED-Panel
E Micro-USB-Ladebuchse

F Profil lang

G Bodenplatte

H Profilverbinder 1 (konisch)

I Profilverbinder 2 (gerade)

J Profil kurz

K Leuchtenhalter

L Dichtung

M Programmwahlschalter

N Kompass

Einstellbereich Solarpanel / LED-Panel (Abb. 3.4)

Technische Daten Sensor-Leuchte

– Leistung: 6 LED, max. 1,2 W
- Infrarot-Technik
– Erfassungswinkel: 140°
– Erfassungsreichweite: max. 5,0 m (Montagehöhe 1,0 m)
- Flächenausleuchtung: 20 m ^3
– Dämmerungseinstellung: 2 Lux
-Zeiteinstellung: softwaregesteuert, 10 – 30 Sek.
- Grundlicht: 3 %
– Lichtstrom: max. 150 Lumen / 124 Lm/w
– Farbtemperatur: 3.000 Kelvin
- Drehwinkel Solarpanel: +180°/-150°
- Neigungswinkel Solarpanel: 55°
- Drehwinkel LED-Panel: +/- 60°
- Neigungswinkel LED-Panel: 55°
– Schutzklasse: III
- Schutzart: IP 44

- Temperaturbereich:-20 °C bis +40 °C

- Abmessungen (B x H x T):

Kurz 194 x 628 x 188 mm

Mittel 194 x 808 x 188 mm

Lang 194 x 1.178 x 188 mm

Technische Daten Akku

—High Power LiFePO Lithium-Ferrum-Phosphor Akku.

– Jederzeit aufladbar ohne die Lebens dauer zu verkürzen.

– Automatische Aufladung über hocheffizientes Solarpanel.

– Austauschbar durch den Hersteller oder durch qualifizierte Elektrofachkräfte.

- Akku-Kapazität: 3.000 mAh

-Maximale Leuchtdauer mit einer Akkuladung ohne Nachladung: 60 Tage bei 20 Schaltungen pro Nacht.

- Micro-USB-Ladebuchse: 5 V, max. 1 A in allen drei Programmen möglich.

Die Ladezeit ist abhängig vom Montageort (direktes Sonnenlicht). Im Winter oder an regnerischen Tagen muss mit einer um ein Vielfaches längeren Ladezeit gerechnet werden.

4. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden an Solarpanel oder LED-Panel das Produkt nicht in Betrieb nehmen.

Bei ungünstigen Einsatzbedingungen (z. B. Aufstellung im Schatten oder hinter Glas, falsche Ausrichtung des Solar panels) ist die Funktionssicherheit des Produkts eingeschränkt.

• Geeigneten Ort mit viel direktem Sonnenlicht für das Solarpanel wählen (Südausrichtung).
• Abschattung durch Vordächer oder Bäume vermeiden.
• Reichweite der Bewegungserfassung beachten (Abb. 4.1).

Durch Kombination der Profilelemente können drei verschiedene Montagehöhen erreicht werden.

• Bodenplatte und Profil in der gewünschten Höhe zusammensetzen (Abb. 4.2).

• locker Vorschrauben und nach Fertigstellung wechselseitig fest anziehen.

• Kurzes Profil: 370 mm
  – Langes Profil: 550 mm

• Kurzes + Langes Profil: 920 mm

• Bohrlöcher anzeichnen (Abb. 4.3).
- Löcher bohren und Dübel einsetzen (Abb. 4.4).
- Bodenprofil am Boden verschrauben (Abb. 4.4).
• Leuchtenhalter abnehmen (Abb.4.5).
- Einstellungen vornehmen (Abb. 4.6).

→„5. Bedienung“

• Leuchtenhalter an Sensor-Leuchte schrauben (Abb. 4.7).
• Sensor-Leuchte auf das Profil montieren (Abb. 4.8).
• LED-Panel mit Bewegungssensor ausrichten (Abb. 3.4).
• Solarpanel so ausrichten, dass Stärke und Dauer der Sonneneinstrahlung möglichst hoch sind (Abb. 3.4).
• Kompass beachten (Südausrichtung) (Abb. 3.4).

5. Bedienung

Vor dem ersten Gebrauch

- Leuchte aktivieren durch Einstellung des Programmwahlschalters auf P2. Die Leuchte befindet sich für eine Minute im Testmodus und ist dann im Programm P2.

Testmodus

Im Testmodus arbeitet die Leuchte im Tagbetrieb. Bei Bewegungserfassung schaltet die Leuchte in einem Zeitraum von 1 Minute unabhängig von der Dämmerungseinstellung mit einer Nachlaufzeit von 10 Sekunden ein. Nach Ablauf dieser Zeit ist automatisch das gewählte Programm aktiv.

Im Testmodus ist die rote LED dauerhaft eingeschaltet.

Einstellung des gewünschten Betriebs über Programmwahlschalter

• P0: Aus (Werkseinstellung).
  Die Verbraucher (LED-Panel und Sensor) sind deaktiviert.
• P1: Sensorbetrieb.

Die Leuchte schaltet nur ein nach Impuls vom Bewegungssensor.

– P2: Sensorbetrieb mit Grundlicht.

Die Leuchte schaltet ein nach Impuls vom Bewegungssensor.

Dauerbeleuchtung in den Morgen- und Abendstunden mit reduziertem Grundlicht.

Nachleuchtzeit und Helligkeit

– Beim ersten Gebrauch wird die Nachleuchtzeit ermittelt.
– Im Programm 2 ist in der ersten Nacht das Grundlicht am Morgen ausgeschaltet.
– Nachleuchtzeit und Helligkeit werden automatisch an die Umweltbedingungen angepasst, z. B. kann die Nachleuchtdauer im Sommer länger als im Winter sein.

- Grundlicht ermöglicht eine nächtliche Beleuchtung mit ca. 3 % Lichtleistung. Bei Bewegung im Erfassungsbereich wird das Licht auf maximale Lichtleistung geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 3 %). Die Leuchtdauer des Grundlichts ist den Umweltbedingungen angepasst. Bei Nutzung des Grundlichts verringert sich die Leuchtreserve. Wenn sie nicht benötigt wird, empfiehlt es sich, sie abzuschalten (P1), um mehr Reserve für sonnenarme Phasen zu haben.

Manuelle Ladung des Akkus

Bei zu geringer Akkukapazität (z. B. bei schlechtem Wetter) blinkt die rote LED im Bewegungssensor. Der Akku kann mit einem handelsüblichen Micro-USB-Ladeadapter geladen werden (nicht im Lieferumfang enthalten). Eine Akkuladung kann bis zu 6 Stunden dauern.

Gefahr von Sachschaden durch eindringende Feuchtigkeit

Die geöffnete Micro-USB-Ladebuchse (E) ist nicht gegen eindringendes Wasser geschützt.

• Akku nur in trockenen Räumen laden.
• Micro-USB-Ladeadapter anschließen.
• Rote LED blinkt: Ladevorgang aktiv Bei stark entladenem Akku kann es bis zu 10 Minuten dauern, bis die LED blinkt.
• Rote LED leuchtet: Akku ist voll geladen.

- Micro-USB-Ladeadapter entfernen. - Rote LED erlischt.

Gefahr von Sachschäden bei Nichtgebrauch

Bei Nichtgebrauch der Leuchte über einen längeren Zeitraum (z. B. Lagerung), kann der Akku durch Tiefentladung zerstört werden.

• Programmwahlschalter auf P0 stellen.
• Vor Nichtgebrauch den Akku vollständig laden.
• Während Nichtgebrauch den Akku regelmäßig laden.

6. Störungen

Rote LED im Bewegungssensor blinkt

• Akkukapazität ist zu gering.
• Akku mit Micro-USB-Ladeadapter aufladen (nicht im Lieferumfang enthalten).

Leuchte schaltet nicht ein

• Akkukapazität ist zu gering.
• Akku mit Micro-USB-Ladeadapter (nicht im Lieferumfang enthalten) aufladen.
  – Leitung unterbrochen oder Kurzschluss.

• Anschlüsse überprüfen.

• Programmwahlschalter steht auf P0.

• Programmwahlschalter auf P1 oder P2 stellen.
  – Erfassungsbereich nicht gezielt eingestellt.
• Erfassungsbereich kontrollieren.

Leuchte schaltet nicht aus

– Dauernde Bewegung im Erfassungsbereich.
- Erfassungsbereich kontrollieren.

Leuchte schaltet unerwünscht ein

• Unkontrollierte Bewegung im Erfassungsbereich:
  – Wind bewegt Bäume und Sträucher.
  – Erfassung von Fahrzeugen auf der Straße.
• Plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern.
• Erfassungsbereich kontrollieren.
  – Leuchte schwankt (bewegt sich) z. B. durch Windböen oder starken Niederschlag.
• Leuchte auf einen festen Untergrund montieren.

Akku lädt nicht

– Solarpanel verschmutzt.
- Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen.
– Aufstellungsort für das Solarpanel nicht optimal.
- Aufstellungsort prüfen (möglichst viel direktes Sonnenlicht).
– Nach jahrelangem Einsatz kann die Ladefähigkeit des Akkus verbraucht sein.
- Akku austauschen lassen (Ersatzakku XSolar, 3,3 V 2,5 AH, EAN 007841006488).
- Bitte das Produkt gut verpackt an die nächste Servicestation senden. Der Austausch darf nur durch den Hersteller oder durch qualifizierte Elektrofachkräfte erfolgen.

7. Reinigung und Pflege

Das Produkt ist wartungsfrei. Regelmäßige Kontrollen auf Beschädigungen kann die Lebensdauer des Produktes verlängern. Entfernen von Verunreinigungen kann die Funktion des Produktes verlängern.

Gefahr von Sachschäden

Durch falsche Reinigungsmittel kann die Leuchte beschädigt werden.

• Verträglichkeit der Reinigungsmittel mit der Oberfläche prüfen.
• Leuchte mit einem weichen Tuch und einem milden Reiniger reinigen.

Bei Verschmutzungen oder witterungsbedingten Ablagerungen auf dem Solarpanel:

- Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Altgeräte, Akkus / Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser.

Akkus / Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus / Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus / Batterien können in der Verkaufsstelle oder eine Schadstoffsammelstelle abgegeben werden.

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden

Bedingungen: Die Garantie gilt nur für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden.

Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch

kostenlose Reparatur oder kostenlosen

Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht.

Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

–bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
-bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
-wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
–wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
-wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
-bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse. Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

3 JAHRE HERSTELLER GARANTIE

GB

GB

1. About this document

Technische gegevens sensorlamp

Technische gegevens accu

-Krachtige LiFePO lithium-ferrum-fosforbatterij.

Gäller endast EU-länder

- Kapslingsklasse: IP 44

- Temperaturområde:-20 °C til +40 °C

- Mål (B x H x D):

Kort 194 x 628 x 188 mm

Mellem 194 x 808 x 188 mm

Lang 194 x 1.178 x 188 mm
