РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GB 370 S VIKING

HRCSLTROELRU 0478 216 9901 B - RU Напечатано на отбеленной бумаге без применения хлора. Бумагу можно утилизировать. Защитная упаковка не содержит галогенов. Уважаемые покупатели! Большое спасибо за то, что Вы выбрали высококачественное изделие компании VIKING. Это изделие было изготовлено по самым современным технологическим методам и в соответствии с мерами по обеспечению качества продукции, ведь наша цель считается достигнутой только в случае полного удовлетворения покупателя. Если у Вас имеются вопросы по Вашему устройству, то обращайтесь, пожалуйста, к Вашему дилеру или непосредственно в нашу компанию. Мы надеемся, что работа с устройством компании VIKING доставит Вам удовольствие

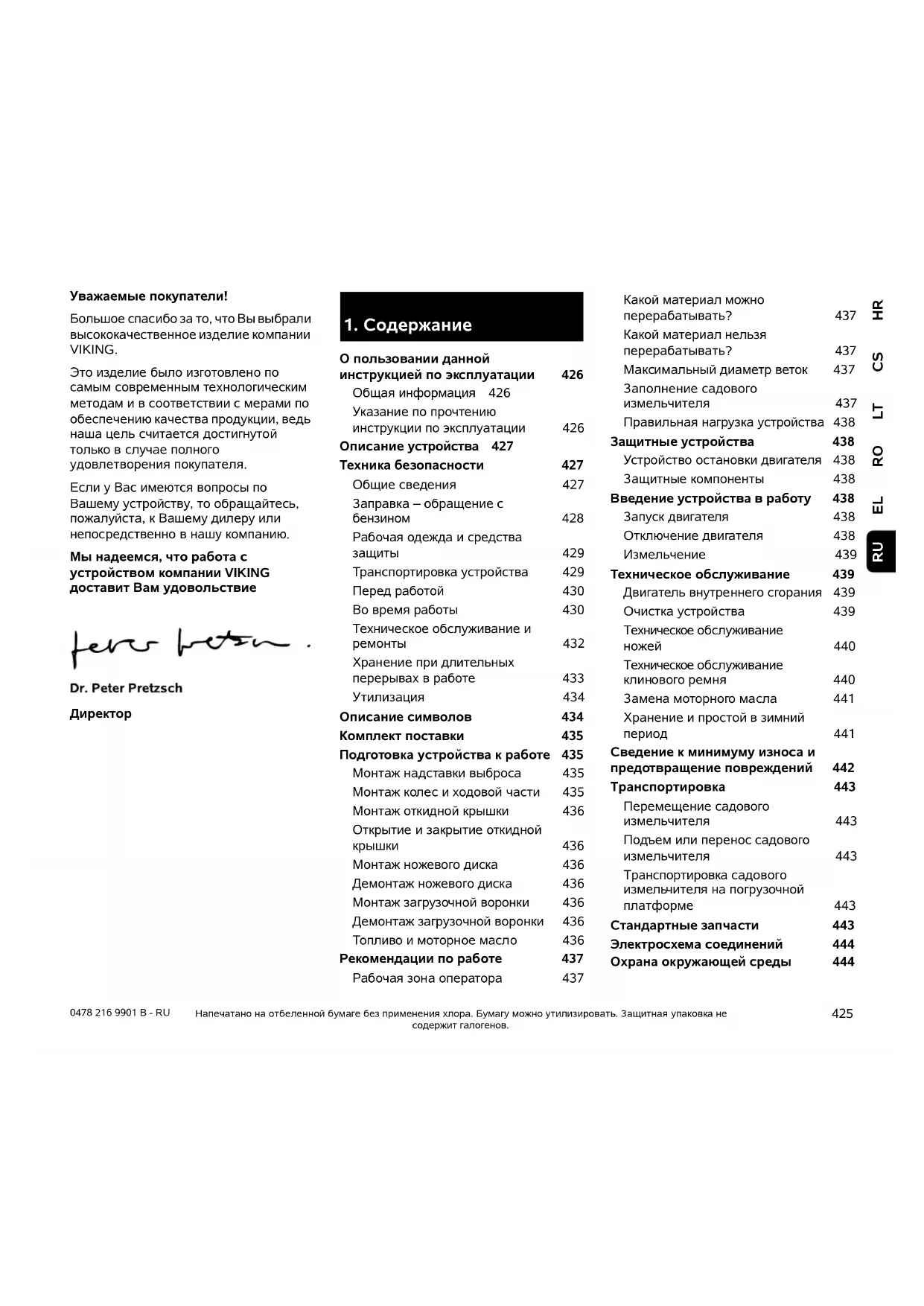

О пользовании данной инструкцией по эксплуатации 426 Общая информация 426 Указание по прочтению инструкции по эксплуатации 426 Описание устройства 427 Техника безопасности 427 Общие сведения 427 Заправка – обращение с бензином 428 Рабочая одежда и средства защиты 429 Транспортировка устройства 429 Перед работой 430 Во время работы 430 Техническое обслуживание и ремонты 432 Хранение при длительных перерывах в работе 433 Утилизация 434 Описание символов 434 Комплект поставки 435 Подготовка устройства к работе 435 Монтаж надставки выброса 435 Монтаж колес и ходовой части 435 Монтаж откидной крышки 436 Открытие и закрытие откидной крышки 436 Монтаж ножевого диска 436 Демонтаж ножевого диска 436 Монтаж загрузочной воронки 436 Демонтаж загрузочной воронки 436 Топливо и моторное масло 436 Рекомендации по работе 437 Рабочая зона оператора 437 Какой материал можно перерабатывать?437 Какой материал нельзя перерабатывать?437 Максимальный диаметр веток 437 Заполнение садового измельчителя 437 Правильная нагрузка устройства 438 Защитные устройства 438 Устройство остановки двигателя 438 Защитные компоненты 438 Введение устройства в работу 438 Запуск двигателя 438 Отключение двигателя 438 Измельчение 439 Техническое обслуживание 439 Двигатель внутреннего сгорания 439 Очистка устройства 439 Техническое обслуживание ножей 440 Техническое обслуживание клинового ремня 440 Замена моторного масла 441 Хранение и простой в зимний период 441 Сведение к минимуму износа и предотвращение повреждений 442 Транспортировка 443 Перемещение садового измельчителя 443 Подъем или перенос садового измельчителя 443 Транспортировка садового измельчителя на погрузочной платформе 443 Стандартные запчасти 443 Электросхема соединений 444 Охрана окружающей среды 4440478 216 9901 B - RU

2.1 Общая информация

Данная инструкция по эксплуатации является переводом оригинальной инструкции по эксплуатации производителя согласно директиве EG 2006/42/EC. Фирма VIKING постоянно работает над усовершенствованием ассортимента своей продукции, поэтому мы оставляем за собой право на изменения внешнего вида поставляемых изделий, технологии и

Вследствие этого претензии в отношении технических данных или рисунков этой брошюры не принимаются.

2.2 Указание по прочтению

инструкции по эксплуатации На рисунках и в текстах описывается определенная последовательность

В данной инструкции по эксплуатации поясняются все пиктограммы, которые нанесены на устройстве. Направление взгляда: Направление взгляда при употреблении терминов слева и справа в инструкции по эксплуатации: Пользователь стоит за устройством (рабочее положение). Ссылка на главу: Для ссылок на соответствующие главы и разделы с целью подробных объяснений используется стрелка. В следующем примере приведена ссылка на главу: (Ö 7.1) Обозначение разделов текста: Описанные указания могут выглядеть, как в следующих примерах. Операции, требующие вмешательства пользователя: ●Ослабить винт (1) с помощью отвертки, нажать рукоятку (2) ... Общее перечисление: – Применение изделия для спортивных мероприятий или

Тексты с дополнительной значимостью: Разделы текста с дополнительной значимостью помечены в инструкции по эксплуатации одним из приведенных далее символов для обращения на них особого внимания. Декларация изготовителя о соответствии директивам ЕС 444 Технические данные 445 Поиск неисправностей 445 График сервисного обслуживания 446

2. О пользовании данной

инструкцией по эксплуатации

Предупреждает об опасности несчастных случаев и получения тяжелых травм для людей. Требуется соблюдать определенные правила поведения и воздерживаться от

Предупреждение! Опасность получения травм для людей. Определенные правила поведения исключают возможные или вероятные травмы.427 HRCSLTROELRU 0478 216 9901 B - RU Тексты с ссылками на рисунки: Рисунки, поясняющие пользование устройством, находятся в самом начале инструкции по эксплуатации. Символ фотоаппарата служит для связи рисунков на страницах с рисунками с соответствующей частью текста в инструкции по эксплуатации.

При работе с устройством необходимо обязательно соблюдать данные требования по технике безопасности. Перед первым вводом в работу необходимо внимательно прочитать всю инструкцию по эксплуатации. Инструкцию по эксплуатации следует бережно сохранять для дальнейшего пользования. Следует соблюдать указания по управлению и техническому обслуживанию, которые Вы найдете в отдельной инструкции по эксплуатации двигателя внутреннего сгорания. Соблюдение этих мер предосторожности необходимо для обеспечения Вашей безопасности, однако их перечень не является полным. Применять устройство следует в соответствии с чувством здравого смысла и ответственности, не забывая при этом, что пользователь несет ответственность за несчастные случаи с другими лицами или за их собственность. Ознакомьтесь с элементами управления и особенностями применения устройства. Использовать устройство разрешается только лицам, изучившим инструкцию по эксплуатации и имеющим навыки управления устройством. Перед первым вводом в работу пользователь

Получение легких травм или нанесение материального ущерба можно избежать, соблюдая определенные правила поведения.

Информация для оптимального использования устройства и предотвращения возможных ошибок управления.

3. Описание устройства

1 Загрузочная воронка 2 Двигатель 3 Штекер провода свечи зажигания 4 Колесо 5 Стойка колеса 6 Желоб выброса 7 Резьбовые пробки 8 Регулятор подачи топлива 9 Заводская табличка с серийным

4. Техника безопасности0478 216 9901 B - RU

должен позаботиться о получении квалифицированного и практичного инструктажа. Пользователь должен получить инструктаж у продавца или другого специалиста по вопросу безопасного обращения с устройством. Во время этого инструктажа пользователь должен, прежде всего, понять, что при работе с устройством необходимы особая тщательность и концентрация. Устройство со всем навесным оборудованием можно передавать или одалживать только тем пользователям, которые, в принципе, знакомы с данной моделью и обслуживанием устройства. Устройство необходимо передавать всегда с инструкцией по эксплуатации. Пользоваться устройством разрешается только, находясь в хорошем физическом и психическом состоянии. Если у Вас имеются проблемы со здоровьем, то следует обратиться к врачу и выяснить, можно ли Вам работать с устройством. Запрещается работать с устройством после употребления алкогольных напитков, наркотиков или приема лекарств, которые могут оказать негативное влияние на реакции работающего. Запрещается пользоваться косилкой детям или подросткам до 16 лет. Местные предписания могут определять минимальный возраст пользователя. Это устройство не предназначено для пользования лицами (в особенности детьми) с физическими, психическими или умственными недостатками, а также с недостаточным опытом и/или недостаточными знаниями, за исключением, если они находятся под наблюдением лица, ответственного за их безопасность, или получают от него указания по применению устройства. Для того чтобы исключить вероятность игр с устройством, дети постоянно должны быть под присмотром. Внимание – опасность несчастных

Садовый измельчитель VIKING сконструирован для измельчения веток, а также остатков растений. Иное применение запрещено. Оно может привести к опасным последствиям или повреждению устройства. Садовый измельчитель запрещается использовать: – для иных материалов (например, стекла, металла). – для работ, которые не описаны в данной инструкции по эксплуатации. – при производстве пищевых продуктов (например, измельчение льда, дробление мезги). Из соображений безопасности запрещается любое изменение на устройстве, за исключением квалифицированной установки принадлежностей и навесного оборудования, допущенных компанией VIKING. Кроме того, изменения устройства приводят к лишению гарантийных прав. Сведения о разрешенных к использованию принадлежностях Вы получите в специализированном сервисном центре VIKING. Запрещены изменения устройства с целью увеличения мощности или частоты вращения двигателя внутреннего сгорания или электродвигателя. Запрещается использование устройства для транспортировки предметов, животных или людей, в особенности детей. Особую осторожность следует проявлять при применении устройства в зонах зеленых насаждений, парках, на спортплощадках, на улицах и предприятиях лесного и сельского

4.2 Заправка – обращение с

Хранить бензин только в предназначенных для этого емкостях (канистрах), которые прошли соответствующую проверку. Крышки заправочных емкостей необходимо всегда правильно накрутить и затянуть до отказа. Из соображений безопасности поврежденные крышки должны быть заменены. Для утилизации или хранения производственных материалов, например, топлива запрещается использовать бутылки для напитков или подобные емкости. Нельзя исключить, что жидкость в бутылках может кто-то выпить, это особенно опасно для детей. Бензин хранить вдали от источников искр, открытого пламени, постоянного Опасность для жизни! Бензин токсичен и сильно горюч.429 HRCSLTROELRU 0478 216 9901 B - RU горения, а также источников тепла и других источников возгорания. Не

Заправку производить только на воздухе и не курить во время заправки. Перед заправкой надо выключить двигатель внутреннего сгорания и подождать, когда он остынет. Заливать бензин необходимо перед запуском двигателя внутреннего сгорания. Во время работы двигателя внутреннего сгорания или при неостывшей машине запрещается открывать крышку бензобака или доливать бензин. Топливный бак не заполнять полностью, а наливать топливо прибл. до уровня 4 см ниже кромки наливного патрубка, чтобы имелось место для расширения топлива. Если Вы перелили бензин через край, то запускать двигатель внутреннего сгорания можно только после очистки поверхности, залитой бензином. Не включать зажигание до того момента, пока пары бензина не улетучились (протереть насухо). Пролитое топливо необходимо всегда

Если бензин попал на одежду, то ее необходимо сменить. Нельзя оставлять устройство с бензином в бензобаке в помещении. Там имеется возможность вступления в контакт бензиновых паров с открытым огнем или искрами, что может привести к воспламенению паров. Если необходимо опорожнить топливный бак, это следует выполнять вне помещения.

4.3 Рабочая одежда и средства

При работе всегда носить прочную обувь с нескользкой подошвой. Нельзя работать босиком или, например, в сандалиях. Во время эксплуатации, а также в особенности при работах по техническому обслуживанию и транспортировке устройства следует надевать прочные перчатки. Во время работы всегда следует использовать защитные очки и средства защиты ушей. Их следует носить во время всего периода работы. Во время работы с устройством необходимо носить подходящую, прилегающую к телу одежду, т. е. вместо рабочих халатов использовать комбинезоны. Работая с устройством, запрещается носить шарф, галстук, украшения, иметь свисающие вниз ленты или шнурки и другие торчащие элементы одежды. В течение всего периода эксплуатации и при всех работах на устройстве запрещается носить распущенными длинные волосы, их необходимо покрывать (используя головной убор, шапку и т. п.).

4.4 Транспортировка устройства

Для предотвращения травм острыми и горячими частями устройства следует работать в перчатках. Нельзя транспортировать устройство при работающем двигателе внутреннего сгорания. Перед транспортировкой выключить двигатель внутреннего сгорания, дождаться остановки ножа и вынуть штекер провода свечи зажигания. Устройство следует транспортировать только с остывшим двигателем внутреннего сгорания и без наличия

Устройство следует транспортировать только с загрузочной воронкой, установленной по инструкции. Опасность получения травм из-за открытых ножей! Следует учитывать вес устройства, в особенности при его опрокидывании. Для погрузки использовать подходящие средства (погрузочные платформы, подъемные приспособления). Устройство должно быть надежно закреплено на погрузочной платформе с помощью достаточного количества тросов, ремней и т. п., описанных в данной инструкции по эксплуатации. (Ö 13.3) Устройство следует тянуть или перемещать только в темпе шага. Не буксировать! При транспортировке устройства необходимо соблюдать местные законодательные предписания, в особенности по безопасности погрузки и транспортировке предметов на погрузочных платформах.0478 216 9901 B - RU

Следует удостовериться, что с устройством работают только те лица, которые знакомы с инструкцией по эксплуатации. Для устройств по уходу за садовыми участками с двигателями внутреннего сгорания или электродвигателями следует соблюдать муниципальные предписания по продолжительности

Перед использованием устройства следует заменять неисправные глушители, а также все другие изношенные или поврежденные узлы и детали. Поврежденные или неразборчивые наклейки на устройстве с предупреждениями и указаниями об имеющихся опасностях необходимо заменять. Новые наклейки и все другие запасные части имеются в специализированном сервисном центре VIKING. Перед вводом в эксплуатацию следует

– безупречное состояние кожухов и предохранительных устройств, которые должны находиться на своем месте, – наличие всех узлов двигателя внутреннего сгорания, связанных с подачей топлива, которые должны быть в порядке (герметичны), – надлежащее состояние топливного бака (герметичность), – отсутствие износа или повреждений корпуса и режущего механизма (ножи, ножевой валик, дисковые ножи и т. п.), – отсутствие в устройстве измельченного материала и пустоту загрузочной воронки, – наличие и затяжку до отказа всех винтов, гаек и других крепежных элементов. Перед вводом в эксплуатацию следует затянуть ослабленные винты и гайки (соблюдать моменты затяжки). Используйте устройство только вне помещений, на открытом воздухе и вдали от стен или других объектов, чтобы исключить опасность получения травм и возможность нанесения материального ущерба (невозможность отклонения для пользователя, опасность разбитых оконных стекол, царапины на автомобилях и т. п.). Устройство должно быть устойчиво установлено на ровной и твердой поверхности. Не пользуйтесь устройством на мощеной или покрытой гравием поверхности, поскольку отбрасываемый или сильно разветвленный материал может стать причиной травм. Перед каждым использованием устройства обязательно убедиться в том, что оно закрыто в соответствии с предписаниями. (Ö 7.7) Запрещается удалять или перемыкать установленные на устройстве переключающие и предохранительные устройства.

Не работать, если в опасной зоне находятся животные или люди, особенно дети. Нельзя работать с устройством во время дождя и грозы, особенно в случае опасности удара молнии. При наличии влажной поверхности неустойчивое положение пользователя увеличивает опасность несчастного

Следует работать, соблюдая особую осторожность, чтобы не подскользнуться. По возможности избегать применения устройства на влажной поверхности. Следует работать только при дневном свете или хорошем искусственном

Рабочая зона во время всего периода работы должна оставаться чистой и содержаться в порядке. Необходимо убирать предметы, о которые можно споткнуться (камни, сучья, кабели и т.

Нельзя допускать, чтобы оператор находился выше площадки, на которой установлено устройство. Отработавшие газы: Опасность для жизни вследствие отравления! При появлении тошноты, головной боли, нарушения зрения (например, уменьшение поля зрения), нарушении слуха, головокружении, ухудшающейся способности концентрации необходимо срочно прекратить работу. Эти симптомы могут, кроме прочего, быть вызваны слишком высокой концентрацией отработавших газов.431 HRCSLTROELRU 0478 216 9901 B - RU Устройство выделяет ядовитые отработавшие газы во время работы двигателя внутреннего сгорания. В них содержится ядовитая окись углерода – газ, не имеющий цвета и запаха, а также и другие вредные вещества. Запрещается работа двигателя внутреннего сгорания в закрытых или плохо проветриваемых помещениях. Устройство необходимо устанавливать таким образом, чтобы выхлопные газы не мешали при работе.

Перед запуском устройство следует привести в в устойчивое вертикальное положение. Работа в горизонтальном положении запрещена. Нельзя тянуть за пусковой трос, если устройство закрыто не надлежащим образом и ножи открыты. Опасность получения травм из-за вращающихся ножей! Запуск производить с осторожностью, соблюдая указания главы «Подготовка устройства к работе». (Ö 10.) При запуске двигателя внутреннего сгорания или включении электродвигателя нельзя находиться перед отверстием для выброса. При запуске или включении в садовом измельчителе не должно быть измельчаемого материала. Измельчаемый материал может быть выброшен и стать причиной травм. При запуске запрещается опрокидывать устройство. Во время работы: При работающем устройстве лицо или другие части тела не должны находиться над загрузочной воронкой и перед отверстием для выброса. Голова и тело должны всегда находиться на расстоянии от загрузочного отверстия. Никогда нельзя допускать попадания рук, других частей тела, а также одежды в загрузочную воронку или желоб выброса. Большая опасность получения травм глаз, лица, пальцев, рук и т. п. Всегда необходимо следить за сохранением своего равновесия и устойчивого положения. Не наклоняться вперед. При заполнении пользователь должен находиться в описанной рабочей зоне оператора. Во время всего периода работы всегда следует находиться в рабочей зоне, и ни в коем случае не находиться в зоне выброса. (Ö 8.1) Опасность получения травм! Во время работы измельченный материал может выкидываться обратно наверх. Поэтому следует носить защитные очки и не приближать лицо к загрузочному отверстию. Нельзя опрокидывать устройство во время работы двигателя внутреннего сгорания или электродвигателя. Если во время работы устройство падает, то необходимо сразу выключить двигатель и вынуть штекер провода свечи зажигания. Нельзя допускать, чтобы в желобе выброса находился измельчаемый материал, так как это может привести к плохому результату измельчения или отдаче в загрузочной воронке. При загрузке садового измельчителя необходимо с особой осторожностью следить за тем, чтобы посторонние предметы, например, металлические детали, камни, пластмасса, стекло и т. п. не попали в полость измельчителя, так как это может привести к повреждениям и обратному выбросу из загрузочной воронки. Из этих же соображений следует устранять забивания в устройстве. При загрузке садового измельчителя ветками может произойти обратный выброс. Необходимо работать в

Необходимо выключить двигатель, – перед тем, как опрокинуть устройство, перемещать или тащить

– перед тем как отвинтить резьбовые пробки и открыть устройство, – перед заправкой. Заправку производить только при остывшем

Опасность пожара! Следить за инерционным движением режущего инструмента, которое длится несколько секунд до полной

Опасность получения травм! Никогда не класть руки или ноги на вращающиеся детали, а также не держать их над или под этими деталями.0478 216 9901 B - RU

Следует выключить двигатель внутреннего сгорания, вынуть штекер провода свечи зажигания и дождаться полной остановки всех вращающихся

– прежде чем оставить устройство, – перед подъемом и переносом устройства, – перед транспортировкой устройства, – перед тем как устранить забивания или засорения в режущем механизме, загрузочной воронке или канале выброса, – перед выполнением работ на режущем механизме, – перед тем как проверить устройство или очистить его или перед проведением на нем иных работ. При попадании в режущий механизм инородных тел, при появлении необычных шумов или необычной вибрации необходимо немедленно выключить двигатель и дождаться полной остановки устройства. Вынуть штекер провода свечи зажигания, снять загрузочную воронку и выполнить следующие действия: – Проверить устройство, в особенности режущий механизм (ножи, ножевой диск, винт ножа) на отсутствие повреждений. При необходимости специалист должен выполнить требуемый ремонт, прежде чем снова начать работу с устройством. – Проверить фиксирование всех узлов режущего механизма, при необходимости дозатянуть винты (соблюдать значения моментов

– В случае повреждения деталей их следует заменить или отремонтировать специалисту, причем детали должны быть равноценными.

4.7 Техническое обслуживание и

Перед началом работ по очистке, установке, ремонту и техническому обслуживанию устройство необходимо поставить на твердое, ровное основание, выключить двигатель внутреннего сгорания и дождаться остывания, затем вынуть штекер провода свечи зажигания. Перед выполнением работ, прежде всего, в области двигателя внутреннего сгорания, выпускного коллектора и глушителя следует дождаться остывания устройства. Температуры могут достигать 80° C и выше. Опасность ожогов! Непосредственный контакт с моторным маслом может быть опасным. Кроме того, не допускается проливание моторного масла. Компания VIKING рекомендует производить заливку или смену моторного масла в специализированном центре VIKING.

После работы все устройство необходимо тщательно очистить. (Ö 11.2) Запрещается использовать аппарат для очистки высокого давления, а также промывать устройство струями воды (например, при помощи садового

Нельзя использовать агрессивные чистящие средства. Эти средства могут повредить пластмассу и металл, что может вызвать нарушение безопасной эксплуатации устройства VIKING. С целью исключения возгорания отверстия охлаждения, ребра охлаждения и область выхлопа должны быть чистыми, например, от травы, соломы, мха, листьев или вытекшей

Работы по техническому обслуживанию: Разрешается выполнять только те работы по техническому обслуживанию, которые описаны в данной инструкции по эксплуатации. Все другие работы должны производиться в специализированном

Для получения необходимых сведений и оказания помощи обращайтесь всегда в специализированный центр. Компания VIKING рекомендует выполнять работы по техническому обслуживанию и ремонты только в специализированном сервисном центре VIKING.433 HRCSLTROELRU 0478 216 9901 B - RU Специализированные сервисные центры VIKING регулярно предлагают курсы и предоставляют техническую информацию. Следует использовать только инструменты, принадлежности или навесное оборудование, допущенные VIKING для данного устройства или технически аналогичные узлы. В ином случае возможны несчастные случаи, приводящие к получению травм или повреждению устройства. При возникновении вопросов следует обращаться в специализированный

Оригинальные инструменты, принадлежности и запчасти VIKING по своим свойствам оптимально соответствуют устройству и удовлетворяют требованиям пользователя. Оригинальные запасные части VIKING опознаются по номеру запасной части VIKING, по надписи VIKING и в случае необходимости по знаку запасных частей VIKING. На маленьких деталях знак может стоять также отдельно. Из соображений безопасности необходимо регулярно проверять узлы, связанные с подачей топлива (топливопровод, топливный кран, топливный бак, крышку топливного бака, подсоединения и т. п.) на отсутствие повреждений и негерметичности, при необходимости соответствующие узлы должны заменяться специалистом (компания VIKING рекомендует специализированный сервисный центр VIKING). Наклейки с предупреждениями и указаниями следует всегда содержать в чистом и хорошо читабельном состоянии. Поврежденные или утерянные наклейки необходимо заменить новыми оригинальными, которые можно получить в специализированном центре VIKING. При замене узла или детали новым узлом или деталью, следить, чтобы новые части получили такие же наклейки, как и прежние узлы и детали. При работе с режущим механизмом необходимо всегда носить прочные рабочие перчатки и соблюдать предельную осторожность. Для того чтобы устройство работало надежно, следует до отказа затягивать все гайки, болты и винты, в особенности все винты режущего механизма. Регулярно проверяйте все устройство – особенно перед установкой на хранение перед длительным перерывом в эксплуатации (например, в зимний период) – на отсутствие износа и повреждений. Из соображений безопасности необходимо сразу заменять изношенные или поврежденные детали, обеспечивая тем самым надежную работу устройства. Нельзя менять основное положение двигателя внутреннего сгорания и переворачивать его. В случае снятия каких-либо деталей или защитных приспособлений во время проведения работ по техническому обслуживанию их необходимо немедленно снова установить на место в соответствии с предписаниями.

4.8 Хранение при длительных

перерывах в работе Перед тем как ставить устройство в закрытое помещение, следует дать возможность двигателю внутреннего сгорания остыть. Устройство следует хранить с опустошенным топливным баком и запасом топлива в закрываемом хорошо вентилируемом помещении. Необходимо исключить вероятность пользования устройства посторонними лицами (например, детьми). Запрещается оставлять устройство с бензином в бензобаке в помещении. Имеется возможность вступления в контакт бензиновых паров с открытым огнем или искрами, что может привести к воспламенению паров. Если требуется опустошить топливный бак (например, при прекращении работы в зимний период), опорожнение бака должно производиться только вне помещений (опустошать бак на открытом воздухе, например, выработав топливо при работающем двигателе). Перед установкой на хранение (например, в зимний период) устройство следует тщательно

Устройство следует хранить только с вынутым штекером провода свечи

Хранить устройство в состоянии готовности к эксплуатации.0478 216 9901 B - RU

Садовый измельчитель следует транспортировать только с установленной воронкой. Опасность получения травм из-за открытых ножей!

Такие отходы, как отработанное масло или топливо, смазочные средства, фильтры, аккумуляторные батареи и подобные изнашиваемые узлы могут причинять вред людям, животным и экологии, поэтому они должны быть утилизированы надлежащим образом. Обращайтесь в Ваш центр по утилизации или в иной специализированный центр, чтобы получить информацию о правильной утилизации отходов. Компания VIKING рекомендует специализированный центр VIKING. Следует обеспечить правильную утилизацию отслужившего устройства. Перед утилизацией приведите устройство в непригодное состояние. Во избежание несчастных случаев надо специально удалить провод высокого напряжения, опустошить топливный бак и слить моторное масло. Опасность получения травм из-за

Запрещается также оставлять отслуживший садовый измельчитель без надзора. Удостоверьтесь, что устройство и в особенности все ножи, хранятся в недоступном для детей

5. Описание символов

Перед первым применением прочитать инструкцию по эксплуатации.

Вращающаяся деталь. Опасность получения

Вращающиеся детали! При работе устройства руки и ноги должны находиться на расстоянии от отверстий. Опасность получения

Запрещено присутствие посторонних лиц в рабочей зоне. Перед ремонтами вынимать штекер провода свечи зажигания.

Устройство или режущий инструмент после выключения продолжают вращаться по инерции. Опасность получения

Не разрешается залезать на устройство. Опасность получения

Нельзя допускать попадания рук, других частей тела, а также одежды в загрузочную воронку или желоб

Использовать защитные

Во время работы надевать рабочие перчатки!435 HRCSLTROELRU 0478 216 9901 B - RU ●Для выполнения всех упомянутых работ устройство должно быть горизонтально установлено на ровном и твердом основании.

7.1 Монтаж надставки выброса

● Установить надставку выброса (E) на базовое устройство и вкрутить винты (J) (1 - 2 Нм).

7.2 Монтаж колес и ходовой

●На стойке колеса (C) закрепить каждое из колес (G) слева и справа болтом (R), шайбой (L1), шайбой (L2) и гайкой (K1). ●Вдавить колпаки колес (H) в колеса. ● Поставить стойку колес на ровный и твердый грунт, как показано на рисунке, и установить базовое устройство (B). ●С левой стороны установить винты с плоской круглой головкой (N) и навинтить стопорные гайки (K2), но не затягивать их. С правой стороны вкрутить винт с головкой Torx (M) (1 - 2 Нм). ● Закрутить до отказа гайки (K2) (10 - 12 Нм). Регулировка подачи

STOP Отключение двигателя MIN Низкая частота вращения MAX Высокая частота

START Рабочее положение

6. Комплект поставки

Поз. Наименование Шт. A Загрузочная воронка 1 B Базовое устройство 1 C Стойка колеса 1 D Откидная крышка 1 E Надставка выброса 1 F Планка 1 G Колесо 2 H Колпак колеса 2 I Ножевой диск 1 J Винт с головкой Torx P5x20

K1 Гайка M8 2 K2 Cтопорная гайка M8 2 L1 Шайба A8 2 L2 Шайба A10 2 М Винт с головкой Torx P5x50

N Винт с круглой плоской

P Стопорная шайба 1 Q Резьбовая пробка 2 R Болт колеса 2 S Болт 2 T Отражатель 1 U Верхнее распорное

V Нижнее распорное кольцо 1 W Предохранительный

X Монтажный инструмент 1 Y Ключ с насадкой Torx 1 Z Универсальный ключ 1

• Инструкция по эксплуатации

• Инструкция по эксплуатации

Поз. Наименование Шт.

7. Подготовка устройства к

Опасность получения травм! Следует соблюдать предписания по технике безопасности, указанные в главе «Техника безопасности» (Ö 4.).

7.3 Монтаж откидной крышки

●Садовый измельчитель опрокинуть назад. ● Установить планку (F) в надставку выброса. Вкрутить винты (J) (1 - 2 Нм). ●Поставить садовый измельчитель вертикально. ● Установить откидную крышку (D) на надставку выброса. При установке следить за тем, чтобы ребра (1) слева и справа на внутренней поверхности крышки точно попадали в направляющий паз надставки выброса (2). ●Вдавить болты (S) слева и справа.

7.4 Открытие и закрытие

откидной крышки Открыть откидную крышку: ●При измельчении поднять откидную крышку (D) наверх и защелкнуть фиксирующую планку (1) в надставку

Закрыть откидную крышку: ●Для транспортировки или компактного хранения приподнять слегка фиксирующую планку (1) и откинуть откидную крышку (D) вниз.

7.5 Монтаж ножевого диска

● Установить на крепление ножевого механизма защитный колпачок (W), нижнее распорное кольцо (V), ножевой диск (I), верхнее распорное кольцо (U), отражатель (T), стопорную шайбу (P) и винт (O). ●Для удерживания ножевого диска использовать монтажный инструмент (X). Вкрутить винт (O) при помощи универсального ключа (Z) и затянуть винт моментом затяжки 52 - 60 Нм.

7.6 Демонтаж ножевого диска

●Для удерживания ножевого диска использовать монтажный инструмент (X). ● Отвинтить винт (O) универсальным ключом (Z). ●Снять винт (O), стопорную шайбу (P), отражатель (T), верхнее распорное кольцо (U) и ножевой диск (I).

7.7 Монтаж загрузочной

● Установить резьбовые пробки (Q) в продольное отверстие загрузочной воронки и вкрутить их с усилием до

● Установить загрузочную воронку (A) на шарнир (1) в базовое устройство и наклонить ее вперед. ●Затянуть обе резьбовые пробки (Q) одновременно до отказа.

7.8 Демонтаж загрузочной

● Открутить обе резьбовые пробки (Q) до достижения их свободного вращения. Они остаются в загрузочной воронке. ●Откинуть загрузочную воронку (A) назад и снять.

7.9 Топливо и моторное масло

Моторное масло Сведения о применяемом моторном масле и требуемом количестве масла Вы найдете в «Инструкции по эксплуатации двигателя». Регулярно контролировать уровень заливки масла

Необходимо соблюдать последовательность монтажа и значения момента затяжки

При монтаже следить за правильным положением верхнего распорного кольца (U) по отношению к обоим ножам.

Для предотвращения потери после первого монтажа резьбовые пробки (Q) соединены с загрузочной воронкой. Перед первым пуском залить моторное масло (Ö Инструкция по эксплуатации двигателя)!

HRCSLTROELRU 0478 216 9901 B - RU (Ö Инструкция по эксплуатации двигателя). Нельзя допускать недоливания масла или превышения требуемого уровня масла.

Рекомендация: Свежее топливо марочных сортов, нормальный неэтилированный бензин (Ö Инструкция по эксплуатации двигателя)! Для заправки применять воронку (не входит в комплект поставки). Следует соблюдать предупреждения в главе «Техника безопасности». (Ö 4.)

8.1 Рабочая зона оператора

●Из соображений безопасности, чтобы не получить травм из-за выбрасываемого материала, оператор во время всего периода работы (при включенном электродвигателе или работающем двигателе внутреннего сгорания) должен всегда оставаться в рабочей зоне (серая область Х).

8.2 Какой материал можно

перерабатывать? Используя садовый измельчитель, можно перерабатывать обрезки деревьев или кустов, а также не слишком разветвленные и сильно разветвленные ветки. Обрезки деревьев и кустарников следует закладывать в свежем состоянии, поскольку производительность измельчителя при этом лучше, чем при переработке высохшего или сырого материала.

8.3 Какой материал нельзя

перерабатывать? Запрещается закладывать в садовый измельчитель камни, стекло, металлические изделия (проволоку, гвозди ...) или пластмассу. Основное правило: Материалы, которые нельзя использовать для приготовления компоста, также запрещается перерабатывать в садовом измельчителе.

8.4 Максимальный диаметр веток

Данные относятся к свежесрезанным

Максимальный диаметр веток GB 370 S: 45 мм

8.5 Заполнение садового

измельчителя ●При заполнении садового измельчителя следует находиться в рабочей зоне. (Ö 8.1) ●Не превышать максимальный диаметр веток. (Ö 8.4) ●Ветки следует подавать слегка наклонно и закладывать их в соответствии с символом на правой стенке воронки, опуская до ножевого механизма.

8. Рекомендации по работе

Опасность получения травм! Следует соблюдать предписания по технике безопасности в главе «Техника безопасности». (Ö 4.) Загрузку садового измельчителя должен выполнять только один

При этом твердый материал автоматически втягивается измельчителем. При измельчении длинные ветки необходимо поддерживать рукой и направлять.

8.6 Правильная нагрузка устройства

Электродвигатель или двигатель внутреннего сгорания садового измельчителя разрешается нагружать только таким образом, чтобы частота вращения при этом снижалась незначительно. Садовый измельчитель следует всегда загружать равномерно и непрерывно. Если частота вращения электродвигателя при работе с садовым измельчителем падает, то следует остановить дальнейшее заполнение измельчителя, чтобы разгрузить электродвигатель или двигатель внутреннего сгорания.

9.1 Устройство остановки двигателя

Двигатель или рабочий орган измельчителя можно запускать только при правильно закрытой загрузочной

При отвинчивании резьбовой пробки со стороны двигателя во время работы прерывается контакт системы зажигания, и через несколько секунд происходит полная остановка двигателя или органа измельчения.

9.2 Защитные компоненты

Садовый измельчитель оснащен защитными компонентами в зоне загрузки и выброса. К ним относятся: вся загрузочная воронка с верхней частью и брызговик, удлинение выброса, а также откидная крышка

При измельчении защитные компоненты обеспечивают безопасное расстояние от ножей измельчителя.

10.1 Запуск двигателя

●Проверить уровни масла и топлива. (Ö 7.9) ● Установить регулятор подачи топлива (1) в положение START. ●Трос стартера (2) медленно потянуть до появления сопротивления натяжению, затем дернуть, вытянув его на длину руки. Медленно возвратить трос на место, чтобы стартер мог правильно намотать его. Повторять запуск до тех пор, пока двигатель не заработает.

10.2 Отключение двигателя

● Установить регулятор подачи топлива (1) в положение STOP. После кратковременного движения по инерции двигатель или рабочий орган измельчения полностью останавливаются.

9. Защитные устройства

10. Введение устройства в

Опасность получения травм! Перед началом работы следует внимательно прочитать главу «Техника безопасности» и соблюдать ее требования. (Ö 4.)

●Поставьте садовый измельчитель на ровную и твердую поверхность, при этом его положение должно быть устойчивым. ●Наденьте прочные перчатки, защитные очки и используйте защитные наушники. ●Открыть откидную крышку. (Ö 7.4) ● Запустить садовый измельчитель. (Ö 10.1) ●Подождать, пока двигатель достигнет максимальной частоты вращения (частота вращения на холостом ходу). ● Правильно загрузить в садовый измельчитель материал для измельчения. (Ö 8.5) ●После работы садовый измельчитель следует выключить (Ö 10.2) и очистить. (Ö 11.2)

11.1 Двигатель внутреннего

Интервал технического обслуживания: перед каждым применением Для продолжительного срока службы особенно важным всегда является достаточный уровень масла, а также регулярная замена масляных и воздушных фильтров. Соблюдать указания по управлению и техническому обслуживанию, которые Вы найдете в прилагаемой инструкции по эксплуатации двигателя. Чтобы обеспечить достаточное охлаждение двигателя, ребра охлаждения должны содержаться всегда в чистом состоянии.

11.2 Очистка устройства

Периодичность технического обслуживания: после каждого применения Устройство необходимо тщательно очищать после каждого применения. Правильный уход за устройством защитит его от повреждений и увеличит срок службы. Положение садового измельчителя для очистки: Устройство разрешается очищать только в положении, изображенном на

● Демонтировать загрузочную воронку. (Ö 7.8) Если садовый измельчитель поставить иначе, то можно повредить его (двигатель внутреннего сгорания). Нельзя направлять струи воды на узлы электродвигателя или двигателя внутреннего сгорания, уплотнения и опорные места, а также на

электрооборудования, как, например, выключатели. Следствием несоблюдения этих указаний может стать дорогостоящий ремонт. Если загрязнения и прилипшие остатки не удается удалить с помощью щетки, влажной тряпки или деревянной палочки, то компания VIKING

обслуживание Опасность получения травм! Перед всеми работами по техническому обслуживанию или очистке устройства необходимо внимательно прочитать главу «Техника безопасности» (Ö 4.), в особенности раздел «Техническое обслуживание и ремонт» (Ö 4.7), точно выполнять все указанные там предписания по технике безопасности. Перед всеми работами по техническому обслуживанию- и очистке следует вынимать штекер провода свечи

рекомендует применять специальный очиститель (например, специальный очиститель STIHL). Запрещается использовать агрессивные чистящие средства. Регулярно производить очистку дисковых ножей. Чтобы обеспечить достаточное охлаждение двигателя, следует очищать от загрязнений ребра охлаждения, колесо вентилятора, область вокруг воздушного фильтра, выхлоп и т. п.

обслуживание ножей Интервал технического обслуживания: перед каждым применением ● Демонтировать загрузочную воронку. (Ö 7.8) ● Проверить ножи на наличие повреждений (выемки или трещины), проверить степень износа и при необходимости перевернуть их или

Пределы износа ножей: ● Необходимо измерять расстояние от отверстия до режущей кромки на ножах в нескольких местах. Минимальное расстояние 6 мм Переворачивание ножей: ● Демонтировать ножевой диск. (Ö 7.6) ● Открутить винты (1) и снять их вместе с гайками (2). ●Вынуть ножи (3) вверх. ●Очистить ножевой диск. ● Перевернуть ножи (3) и оставить их на ножевом диске с открытой острой кромкой. При этом отверстия должны быть соосными. ●Вставить винты (1) в отверстия и вкрутить гайки (2). Затянуть гайки (2) моментом затяжки 22 - 28 Нм. ●Смонтировать ножевой диск. (Ö 7.5) Заточка ножей: Перед продолжением работы затупленные с обеих сторон ножи необходимо заточить. Чтобы обеспечить оптимальное функционирование устройства, заточку ножей должен выполнять специалист. Компания VIKING рекомендует обращаться в специализированный сервисный центр VIKING. ●Для заточки ножи следует снять. ●При заточке ножи надо охлаждать, например, водой. Нельзя допускать появления синеватого цвета, так как иначе снижается долговечность

●Затачивать ножи равномерно, чтобы избежать вибраций вследствие разбалансировки. ● Перед установкой проверять ножи на отсутствие повреждений: ножи должны быть заменены, если видны насечки или трещины или, если режущие кромки изношены до

●Лезвия ножей точить под углом 30°. ●Заточку ножей производить против

●После заточки образовавшиеся на режущей кромке во время заточки заусенцы следует удалять при необходимости мелкой наждачной

●При монтаже ножей соблюдать значения моментов затяжки в соответствии с данными в разделе «Переворачивание ножей».

обслуживание клинового

Интервал технического обслуживания: каждые 10 часов эксплуатации Визуально проверять клиновой ремень на отсутствие износа и повреждений, при необходимости заменять. Опасность получения

Работать только в прочных перчатках! Изношенные ножи необходимо переворачивать или заменять, не достигая указанных предельных значений износа. Компания VIKING рекомендует обращаться в специализированный сервисный центр VIKING.

Режущие ножи выполнены в виде поворотных ножей. Это означает, что тупые ножи можно один раз переворачивать, тогда устройство снова готово к работе. Всегда следует переворачивать

HRCSLTROELRU 0478 216 9901 B - RU Проверять натяжение клинового ремня, в случае необходимости отрегулировать. Проверка натяжения клинового

●Вынуть штекер провода свечи

● Открутить винты (1), но не выкручивать полностью (они остаются на защитной пластине ремня), затем снять защитную пластину ремня (2). ●Надавить на клиновой ремень между обоими клиноременными шкивами большим пальцем руки. Клиновой ремень должен продавливаться прибл. на 10 мм. Регулировка натяжения клинового

●Ослабить крепление двигателя (без

Открутить 3 винта крепления двигателя, но не выкручивать их; удерживать гайки на верхней поверхности. ●Натянуть клиновый ремень, поворачивая регулировочную гайку (3). ●После регулировки снова затянуть винты крепления двигателя и установить защитную пластину

11.5 Замена моторного масла

Интервал технического обслуживания: Рекомендуемые интервалы замены масла, а также информация о применяемом моторном масле и количестве заливки масла для смены масла имеются в инструкции по эксплуатации двигателя. Резьбовая пробка маслосливного

● Открутить винты (1), но не выкручивать полностью (они остаются на защитной пластине ремня) и снять защитную пластину ремня (2). ● Выкрутить резьбовую пробку маслосливного отверстия (3) и слить моторное масло. ●Снова установить резьбовую пробку маслосливного отверстия (3) и залить свежее моторное масло. Монтировать защитную пластину ремня (2).

11.6 Хранение и простой в зимний

Садовый измельчитель следует хранить в сухом закрываемом и непыльном помещении. Удостоверьтесь, что устройство хранится вне доступном для детей

Садовый измельчитель должен храниться в состоянии, готовом к эксплуатации, и с установленной загрузочной воронкой. При длительном простое садового измельчителя (в период зимнего хранения) соблюдать следующее: ●Тщательно очистить все наружные части устройства. ●Все движущиеся детали хорошо

Слишком малое натяжение увеличивает износ клинового ремня, излишнее натяжение ремня может вызвать повреждения подшипников. При недостатке необходимых знаний для проверки и регулировки клинового ремня эти работы должен выполнять специалист. 200478 216 9901 B - RU

●Опустошить топливный бак и карбюратор (например, выработав топливо при работающем двигателе внутреннего сгорания). ● Вывинтить свечу зажигания и залить в двигатель внутреннего сгорания прибл.3см³ моторного масла через отверстие для свечи зажигания. Прокрутить двигатель внутреннего сгорания несколько раз без свечи

●Вновь ввинтить свечу зажигания. ● Произвести замену масла (Ö Инструкция по эксплуатации двигателя внутреннего сгорания). ● Хорошо покрыть двигатель внутреннего сгорания и хранить устройство в вертикальном положении в сухом и непыльном

Важные указания по техническому обслуживанию и уходу для следующих групп изделий Садовые бензиновые измельчители Компания VIKING не несет никакой ответственности за получение травм и нанесение материального ущерба, которые произошли вследствие несоблюдения инструкции по эксплуатации, в особенности в отношении безопасности, управления и технического обслуживания, или в результате использования недопущенных навесных узлов или неоригинальных запчастей. Для предотвращения возникновения повреждений или чрезмерного износа деталей Вашего устройства VIKING обязательно соблюдайте следующие важные указания:

1. Быстроизнашивающиеся

Некоторые детали устройства VIKING даже при использовании их по назначению подвергаются нормальному износу и их необходимо своевременно заменять в зависимости от вида и продолжительности эксплуатации. К ним относятся:

– Ножевой диск – Клиновой ремень

2. Соблюдение предписаний данной

инструкции по эксплуатации Использование, техническое обслуживание и хранение устройства VIKING должны осуществляться точно так, как описано в данной инструкции по эксплуатации. Пользователь сам несет ответственность за все повреждения и ущерб, вызванные несоблюдением предписаний по технике безопасности, указаний по управлению устройством и техническому обслуживанию. Это, в первую очередь, распространяется на: – Использование изделия не в соответствии с назначением. – Использование недопущенных компанией VIKING смазочных материалов, бензина и моторного масла (см. Инструкцию по экплуатации двигателя внутреннего

– Изменения в конструкции изделия, не согласованные с компанией VIKING. – Применение навесного оборудования, навесных орудий или режущих инструментов, не одобренных компанией VIKING. – Применение изделия во время спортивных мероприятий или

– Косвенные убытки в результате последующего использования изделия с неисправными деталями.

3. Работы по техническому

обслуживанию Все работы, приведенные в разделе «Техническое обслуживание», должны выполняться регулярно. Опасность пожара! Штекер провода свечи зажигания держать вдали от отверстия под свечу зажигания (опасность воспламенения).

12. Сведение к минимуму

износа и предотвращение повреждений443 HRCSLTROELRU 0478 216 9901 B - RU Если эти работы пользователь не может производить самостоятельно, то необходимо обратиться в специализированный центр. Компания VIKING рекомендует выполнять работы по техобслуживанию и ремонту только в специализированном центре VIKING. Специализированные сервисные центры VIKING регулярно предлагают курсы и предоставляют техническую информацию. В случае ущерба из-за повреждений вследствие невыполненных работ по техническому обслуживанию ответственность несет пользователь. К таким повреждениям относятся: – Коррозийные повреждения и другие последствия неправильного

– Повреждения и последствия в результате применения неоригинальных запчастей VIKING. – Повреждения вследствие работ по техническому обслуживанию и ремонту, которые производились не уполномоченными специалистами.

13.1 Перемещение садового

измельчителя ●Садовый измельчитель удерживать за верхнюю часть воронки (1) и опрокинуть назад. ● Теперь можно медленно тащить или толкать садовый измельчитель (в темпе шага).

13.2 Подъем или перенос

садового измельчителя ●При подъеме надо удерживать садовый измельчитель за корпус справа и за двигатель снизу слева.

13.3 Транспортировка садового

измельчителя на погрузочной

● Садовый измельчитель следует транспортировать на погрузочных платформах только в одном из положений, предусмотренных для очистки. (Ö 11.2) ● Устройство необходимо закреплять при помощи подходящих средств крепления, чтобы исключить возможность соскальзывания. Тросы или ремни должны закрепляться на стойке колеса (1) или на загрузочной воронке (2). Ножевой диск в сборе

Поворотный нож (2 шт.)

Опасность получения травм! Перед транспортировкой внимательно прочитать главу «Техника безопасности», в особенности раздел «Транспортировка устройства», и соблюдать указанные там требования. (Ö 4.4) Садовый измельчитель необходимо поднимать как минимум вдвоем вследствие его большого веса. В особенности следует носить подходящую защитную одежду, предплечья и верхняя часть тела должны быть полностью покрыты.

14. Стандартные запчасти

Измельченный материал не относится к отходам, его следует использовать для приготовления компоста. Упаковка, устройство и принадлежности изготовлены из материалов, пригодных для вторичного использования. Раздельная утилизация остатков материалов, удовлетворяющая экологическим требованиям, способствует возможности многократного применения материалов. По этой причине после истечения обычного срока службы устройство следует отправлять на пункт утилизации.

VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein заявляем, что машина Измельчитель для переработки остатков растений с бензиновым двигателем (GB) соответствует следующим директивам Европейского Сообщества (ЕС): 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC Изделие было разработано в соответствии со следующими нормами: EN 13683 Примененный метод оценки соответствия директивам: Приложение VIII (2000/14/EC) Название и адрес принимавшей участие инстанции: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Составление и хранение технической документации: Johann Weiglhofer VIKING GmbH Год выпуска и серийный номер указаны на заводской табличке устройства. Лангкампфен, 2012-01-02 (ГГГГ-ММ-ДД) VIKING GmbH Руководитель отдела научных исследований и разработки продукции

1 Двигатель 2 Блокировочный выключатель 3 Клемма кабеля BK черный BR коричневый BL синий

16. Охрана окружающей

изготовителя о соответствии директивам

Заводская марка: VIKING Тип: GB 370.2 S Серийный номер 6001 Измеренный уровень шума: 97,4 дБ(A) Гарантированный уровень шума: 102 дБ(A)445 HRCSLTROELRU 0478 216 9901 B - RU Неисправность: Двигатель не запускается Возможная причина: – Загрузочная воронка закрыта неправильно – Ножевой диск заблокирован – Отсутствует топливо в баке; засорен топливопровод – Плохое, загрязненное или старое топливо в баке – Штекер провода свечи зажигания отсоединен от свечи зажигания; провод высокого напряжения плохо закреплен в штекере – Воздушный фильтр загрязнен – Свеча зажигания закоптилась или имеет повреждения; неправильное расстояние между электродами – Двигатель в результате нескольких попыток запуска «захлебнулся» Устранение: – Закрыть загрузочную воронку правильно и прочно закрепить ее (Ö 7.7) – Удалить остатки измельченного материала из корпуса (Внимание: предварительно вынуть штекер провода свечи зажигания) – Долить топливо, прочистить топливопроводы (Ö 7.9) – Использовать всегда свежее топливо марочных сортов, нормальный неэтилированный бензин, очистить карбюратор (Ö 7.9) – Вставить штекер провода свечи зажигания; проверить соединение между проводом высокого напряжения и штекером – Очистить воздушный фильтр – Очистить свечу зажигания или заменить; отрегулировать расстояние между электродами

– Вывинтить свечу зажигания и просушить, несколько раз дернуть трос стартера при вывинченной свече зажигания (регулятор подачи топлива в положении STOP (СТОП) Неисправность: Двигатель сильно перегревается Возможная причина: – Ребра охлаждения загрязнены – Слишком низкий уровень масла в

– Поверхность двигателя покрыта измельченным материалом Устранение: – Очистить ребра охлаждения (Ö 11.2) – Долить моторное масло (Ö 7.9) – Убрать измельченный материал с

18. Технические данные

Заводская марка: VIKING Модель: GB 370.2 S Серийный номер: 6001 Двигатель, констр.

Тип: Briggs&Stratton Серия 850 Номин. мощность при номин. частоте

3,3 – 3000 кВт – об/мин Рабочий объем:190куб. см

устройство: запуск тросом Топливный бак:1,1л Привод режущего

2000/14/EС: Гарантированный уровень шума L WAd 102 дБ(A) В соответствии с

2006/42/EС: Уровень шума на рабочем месте L

90 дБ(A) Погрешность K

4 дБ(A) Момент затяжки комплекта ножей: 52 – 60 Нм Момент затяжки поворотного ножа: 22 – 28 Нм Длина/шир./выс.: 128/77/140 см Вес:45кг

19. Поиск неисправностей

@ См. «Инструкцию по эксплуатации двигателя внутреннего сгорания». При необходимости обращаться в специализированный центр, фирма VIKING рекомендует специализированный центр VIKING.0478 216 9901 B - RU

Неисправность: Измельчаемый материал не втягивается Возможная причина: – Тупые или неправильно заточенные

Устранение: – Перевернуть или заточить ножи; точно соблюдая при этом угол заточки 30° (Ö 11.3) Неисправность: Сниженная производительность измельчения Возможная причина: – Ножи затупились – Неправильно заточенные ножи – Погнутый ножевой диск Устранение: – Ножи заточить или заменить (Ö 11.3)

– Заточить ножи правильно (Ö 11.3) – Ножевой диск проверить визуально, при необходимости заменить (Ö 7.6) Неисправность: Повышенная вибрация во время работы, ненормальные звуки, стук Возможная причина: – Ножевой диск или ножи неисправны – Крепление двигателя ослаблено – Ослаблены винты Устранение: – Проверить и в случае необходимости отремонтировать ножевые диски, ножи, ножевой вал, винты, гайки, шайбы и подшипники режущего механизма – Затянуть винты крепления двигателя

– Проверить фикcированное положение винтов

20. График сервисного
