NAUDOJIMO INSTRUKCIJA GB 370 S VIKING

HRCSLT 0478 216 9901 B - LT ROELRU Išspausdinta ant balinto, savo sudėtyje chloro neturinčio popieriaus. Popierius yra perdirbamas. Apsauginio viršelio medžiagų sudėtyje nėra halogeno. Gerbiamieji pirkėjai, dėkojame, kad pasirinkote kokybišką VIKING bendrovės gaminį. Šis įrenginys pagamintas taikant naujausius gamybos metodus ir įvairiapusiškas kokybės užtikrinimo priemones, nes savo tikslą pasieksime tik tada, kai jūs būsite patenkinti įsigytu gaminiu. Kilus klausimams dėl įrenginio, kreipkitės į pardavėją arba tiesiogiai į mūsų bendrovę. Malonaus darbo su šiuo VIKING įrenginiu Jums linki Direktorius

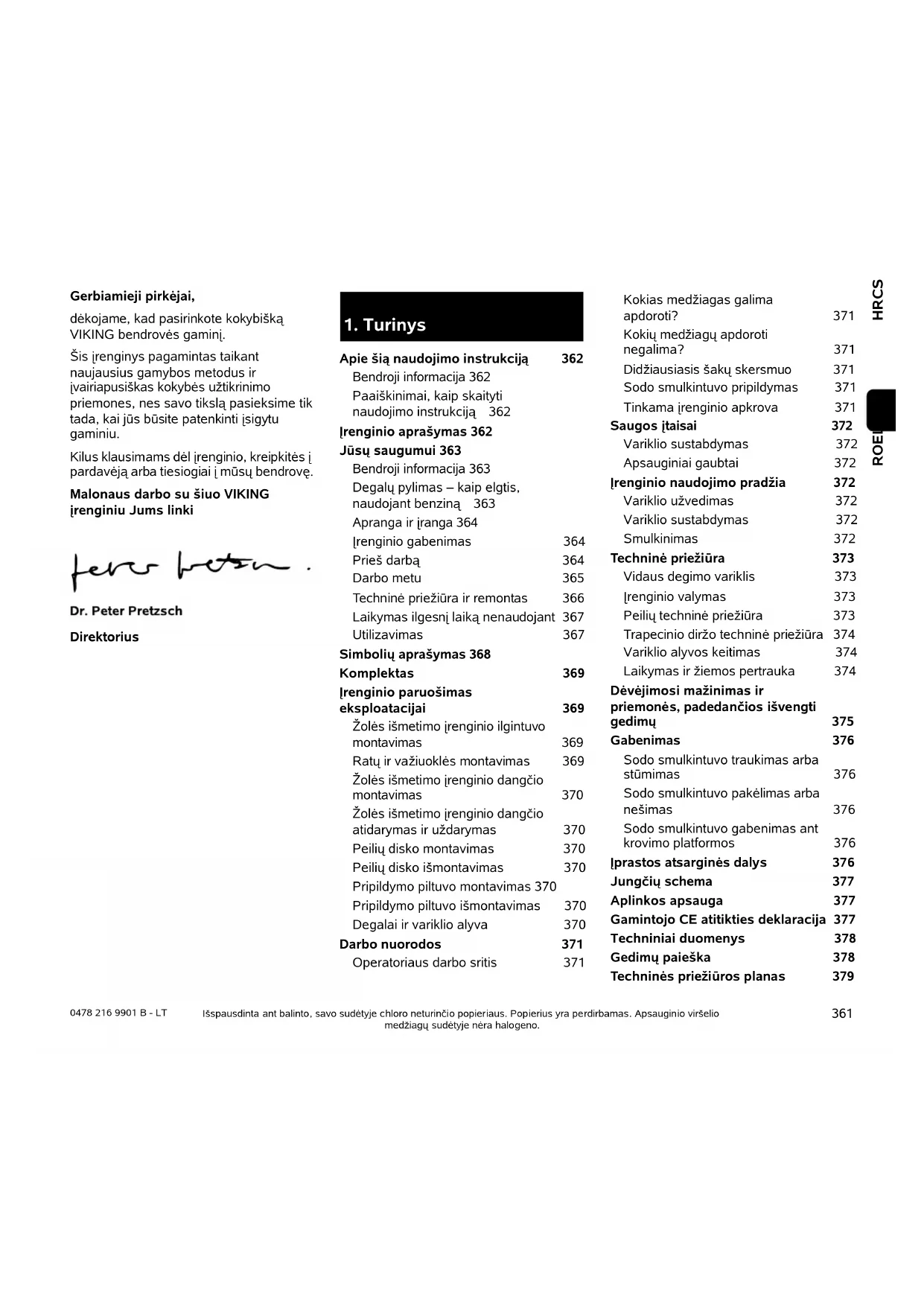

Apie šią naudojimo instrukciją 362 Bendroji informacija 362 Paaiškinimai, kaip skaityti naudojimo instrukciją 362 Įrenginio aprašymas 362 Jūsų saugumui 363 Bendroji informacija 363 Degalų pylimas – kaip elgtis, naudojant benziną 363 Apranga ir įranga 364 Įrenginio gabenimas 364 Prieš darbą 364 Darbo metu 365 Techninė priežiūra ir remontas 366 Laikymas ilgesnį laiką nenaudojant 367 Utilizavimas 367 Simbolių aprašymas 368 Komplektas 369 Įrenginio paruošimas eksploatacijai 369 Žolės išmetimo įrenginio ilgintuvo montavimas 369 Ratų ir važiuoklės montavimas 369 Žolės išmetimo įrenginio dangčio montavimas 370 Žolės išmetimo įrenginio dangčio atidarymas ir uždarymas 370 Peilių disko montavimas 370 Peilių disko išmontavimas 370 Pripildymo piltuvo montavimas 370 Pripildymo piltuvo išmontavimas 370 Degalai ir variklio alyva 370 Darbo nuorodos 371 Operatoriaus darbo sritis 371 Kokias medžiagas galima apdoroti? 371 Kokių medžiagų apdoroti negalima? 371 Didžiausiasis šakų skersmuo 371 Sodo smulkintuvo pripildymas 371 Tinkama įrenginio apkrova 371 Saugos įtaisai 372 Variklio sustabdymas 372 Apsauginiai gaubtai 372 Įrenginio naudojimo pradžia 372 Variklio užvedimas 372 Variklio sustabdymas 372 Smulkinimas 372 Techninė priežiūra 373 Vidaus degimo variklis 373 Įrenginio valymas 373 Peilių techninė priežiūra 373 Trapecinio diržo techninė priežiūra 374 Variklio alyvos keitimas 374 Laikymas ir žiemos pertrauka 374 Dėvėjimosi mažinimas ir priemonės, padedančios išvengti gedimų 375 Gabenimas 376 Sodo smulkintuvo traukimas arba stūmimas 376 Sodo smulkintuvo pakėlimas arba nešimas 376 Sodo smulkintuvo gabenimas ant krovimo platformos 376 Įprastos atsarginės dalys 376 Jungčių schema 377 Aplinkos apsauga 377 Gamintojo CE atitikties deklaracija 377 Techniniai duomenys 378 Gedimų paieška 378 Techninės priežiūros planas 3790478 216 9901 B - LT

Ši naudojimo instrukcija yra gamintojo originali naudojimo instrukcija pagal EB direktyvą 2006/42/EC. VIKING nuolat tobulina savo gaminius, todėl pasiliekame teisę keisti įrenginio konstrukciją arba techninius ypatumus. Todėl pretenzijos dėl šiame leidinyje pateiktų duomenų ir paveikslėlių nepriimamos.

2.2 Paaiškinimai, kaip skaityti

naudojimo instrukciją Paveikslėliais ir tekstais apibūdinami tam tikri veiksmai. Visi vaizdiniai simboliai, pritvirtinti prie įrenginio, aiškinami šioje naudojimo instrukcijoje. Žiūrėjimo kryptis: Žiūrėjimo kryptis naudojimo instrukcijoje „Į kairę“ ir „Į dešinę“: naudotojas stovi už įrenginio (darbo padėtis). Skyrių nuorodos: Į atitinkamus skyrius ir poskyrius su kitais paaiškinimais pateikiama nuoroda su rodykle. Šiame pavyzdyje pavaizduota nuoroda į skyrių: (Ö 7.1) Teksto pastraipų žymėjimas: Aprašyti nurodymai gali būti pažymėti, kaip nurodyta tolesniuose pavyzdžiuose. Naudojimo veiksmai, kai reikalinga naudotojo pagalba: ● atsuktuvu atsukite varžtą (1), suaktyvinkite svirtį (2)... Bendrieji išvardijimai: – gaminio naudojimas sporto renginiuose arba varžybose. Tekstai, kuriuose pateikta papildoma svarbi informacija: Teksto pastraipos, turinčios papildomą reikšmę, kad būtų lengviau pastebimos, naudojimo instrukcijoje pažymėtos toliau nurodytais simboliais. Tekstai su nuoroda į paveikslėlį: paveikslėlius, aiškinančius, kaip naudotis įrenginiu, rasite naudojimo instrukcijos pradžioje. Šis fotoaparato simbolis žymi su aprašomu tekstu susijusį paveikslėlį, esantį atitinkamame naudojimo instrukcijos puslapyje.

2. Apie šią naudojimo

instrukciją Pavojus! Nelaimingų atsitikimų ir sunkaus asmenų sužalojimo pavojus. Būtina atitinkamai elgtis arba nesiimti atitinkamų darbų. Įspėjimas! Pavojus susižeisti asmenims. Atitinkamai elgiantis išvengiama galimų arba numanomų sužalojimų. Atsargiai! Atitinkamai elgiantis galima išvengti lengvų sužalojimų ir materialinės žalos. Nuoroda Informacija, skirta tam, kad galėtumėte geriau naudotis įrenginiu ir išvengtumėte galimų klaidų jį valdydami.

3. Įrenginio aprašymas

1 Pripildymo piltuvas 2 Variklis 3 Uždegimo žvakės antgalis 4 Ratas 5 Ratus laikantis rėmas 6 Žolės išmetimo šachta 7 Gaubto varžtai 8 Akceleratoriaus rankenėlė 9 Specifikacijų lentelė su serijos numeriu

Dirbant su įrenginiu, būtina laikytis šių nelaimingų atsitikimų prevencijos taisyklių. Prieš pradėdami naudotis įrenginiu pirmą kartą, atidžiai perskaitykite naudojimo instrukciją. Padėkite naudojimo instrukciją į saugią vietą, kad galėtumėte ja pasinaudoti ateityje. Laikykitės valdymo ir techninės priežiūros nuorodų, kurias rasite atskiroje vidaus degimo variklio naudojimo instrukcijoje. Šios atsargumo priemonės yra būtinos jūsų saugai užtikrinti, tačiau išvardytos ne visos. Visada naudokite įrenginį protingai ir atsakingai bei atminkite, kad įrenginio valdytojas arba naudotojas atsako už žalą, padarytą kitiems asmenims arba jų nuosavybei. Susipažinkite su įrenginio valdymo elementais ir naudojimo taisyklėmis. Įrenginį leidžiama naudoti tik asmenims, kurie perskaitė naudojimo instrukciją ir susipažino, kaip naudoti įrenginį. Prieš pirmą kartą naudodamas įrenginį, naudotojas turėtų pasistengti išklausyti kvalifikuoto asmens praktinį instruktažą. Naudotojas privalo paprašyti pardavėjo arba kito specialisto paaiškinti, kaip saugiai naudoti įrenginį. Per šį instruktažą naudotoją privalu informuoti, kad dirbant su įrenginiu reikia būti itin atsargiam ir susikaupti. Šį įrenginį, įskaitant visus priedus, galima duoti ar paskolinti tik tiems asmenims, kuriems buvo paaiškinta, kaip naudoti šį modelį, arba tiems, kurie yra gerai susipažinę su šio modelio konstrukcija ir naudojimu. Ši naudojimo instrukcija yra įrenginio dalis, ją visada reikia perduoti su įrenginiu. Įrenginį naudokite tik gerai pailsėję, būdami geros fizinės formos ir nuotaikos. Jei turite sveikatos sutrikimų, privalote paklausti savo gydytojo, ar galite dirbti su įrenginiu. Išgėrus alkoholio, vaistų, kurie daro įtaką reakcijai, arba vartojus narkotikų, naudoti įrenginį draudžiama. Įrenginiu niekada neleiskite naudotis vaikams arba jaunuoliams iki 16 metų. Mažiausiąjį įrenginio naudotojo amžių gali reglamentuoti vietoje, kurioje įrenginys naudojamas, galiojančios taisyklės. Šis įrenginys nėra skirtas naudoti asmenims (ypač vaikams), kurių fiziniai, jutiminiai ar psichiniai gebėjimai yra riboti arba kurie neturi patirties ir (arba) žinių, nebent juos prižiūri už jų saugą atsakingas asmuo ar toks asmuo nurodo, kaip naudoti įrenginį. Reikia prižiūrėti vaikus ir pasirūpinti, kad jie nežaistų su įrenginiu. Dėmesio! Nelaimingų atsitikimų pavojus! VIKING sodo smulkintuvas skirtas nupjautoms šakelėms ir augalų liekanoms smulkinti. Naudojimas kitais tikslais draudžiamas ir gali būti pavojingas bei padaryti žalos įrenginiui. Sodo smulkintuvo negalima naudoti: – kitoms medžiagoms (pvz., stiklui, metalui) smulkinti; – šioje naudojimo instrukcijoje neaprašytiems darbams; – maisto produktams (pvz., ledams, salyklui smulkinti) gaminti. Saugumo sumetimais draudžiama bet kaip keisti įrenginį, išskyrus kvalifikuoto asmens atliekamus priedų tvirtinimo darbus, kuriuos leidžia daryti VIKING. Be to, dėl įrenginio keitimo netenkama teisės reikšti pretenzijas į garantiją. Informacijos apie leidžiamus priedus Jums suteiks VIKING prekybos atstovas. Ypač griežtai draudžiami įrenginio pakeitimai, kurie pakeičia galią arba vidaus degimo ar elektros variklio sūkių skaičių. Draudžiama įrenginiu vežti daiktus, gyvūnus arba žmones, ypač vaikus. Naudojant viešosiose vietose, parkuose, sporto aikštynuose, gatvėse, žemės bei miškų ūkyje, būtina elgtis itin atsargiai.

4.2 Degalų pylimas – kaip elgtis,

naudojant benziną Benziną laikykite tik tam skirtuose ir patikrintuose rezervuaruose (kanistruose). Degalų bako dangtelį visada tvarkingai užsukite ir užveržkite. Pažeistus dangtelius saugumo sumetimais pakeiskite.

Pavojus gyvybei! Benzinas yra nuodingas ir labai degus.0478 216 9901 B - LT

Niekada nenaudokite gėrimams skirtų indų arba panašios taros eksploatacinėms medžiagoms, pvz., degalams, utilizuoti ar laikyti. Asmenys, ypač vaikai, gali sumanyti iš jų atsigerti. Benziną laikykite toliau nuo kibirkščių, atviros liepsnos, ilgalaikės liepsnos, šilumos ir kitų uždegimo šaltinių. Nerūkykite! Degalus pilkite tik lauke ir tuo metu nerūkykite. Prieš pildami degalus, išjunkite vidaus degimo variklį ir palaukite, kol jis atvės. Prieš paleisdami vidaus degimo variklį, įsipilkite benzino. Veikiant vidaus degimo varikliui arba kol įrenginys dar karštas, nebandykite atsukti degalų bako dangtelio ar pilti benzino. Degalų bako nepripildykite iki galo, palikite maždaug 4 cm iki krašto, kad degalai galėtų plėstis. Jei benzinas išbėgo per kraštus, pirmiausia nuvalykite suteptą vietą. Tik tuomet galite užvesti vidaus degimo variklį. Nemėginkite užveskite variklio, kol neišgaravo benzino garai (nusausinkite). Išsiliejusius degalus visada nuvalykite. Pasikeiskite drabužius, jei ant jų užtiško benzino. Įrenginio, kuriame yra benzino, jokiu būdu nelaikykite pastato viduje. Susidarantys benzino garai gali pasiekti atvirą ugnį arba kibirkštis ir užsidegti. Jei reikia ištuštinti degalų baką, darykite tai atvirame lauke.

4.3 Apranga ir įranga

Dirbdami visada avėkite tvirtus batus su profiliuotais puspadžiais. Niekada nedirbkite basomis arba, pavyzdžiui, apsiavę lengva avalyne. Dirbdami, ypač atlikdami techninės priežiūros darbus ir gabendami įrenginį, visada mūvėkite tvirtas pirštines. Visada dirbkite užsidėję apsauginius akinius ir klausos organų apsaugą. Jų nenusiimkite visą darbo laiką. Dirbdami su įrenginiu, vilkėkite tam tikslui pritaikytus, prigludusius drabužius, t. y. kombinezoną, ne darbinį apsiaustą. Dirbdami su įrenginiu neryšėkite šaliko, kaklaraiščio, papuošalų, kabančių kaspinų, juostų ir kitų laisvų drabužių detalių. Per visą darbo laiką ir atlikdami bet kokius darbus su įrenginiu ilgus plaukus suriškite bei apsaugokite paslėpdami (po skarele, kepure ir t. t.).

4.4 Įrenginio gabenimas

Dirbkite tik su pirštinėmis, kad jūsų nesužeistų aštriabriaunės ir karštos įrenginio dalys. Įrenginį gabenkite tik išjungę vidaus degimo variklį. Prieš gabendami, sustabdykite vidaus degimo variklį, palaukite, kol sustos peiliai, ir ištraukite uždegimo žvakės antgalį. Įrenginį gabenkite tik atvėsus vidaus degimo varikliui ir be degalų. Įrenginį gabenkite tik tada, kai pripildymo piltuvas yra tinkamai sumontuotas. Pavojus susižeisti neuždengtais peiliais! Atkreipkite dėmesį į įrenginio svorį, ypač virstant. Naudokite tinkamą pagalbinę krovimo įrangą (krovimo rampas, keliamuosius įtaisus). Įrenginį ant krovimo paviršiaus pritvirtinkite tinkamų matmenų tvirtinimo priemonėmis (diržais, lynais ir t. t.). Tvirtinkite prie šioje naudojimo instrukcijoje nurodytų tvirtinimo taškų. (Ö 13.3) Įrenginį traukite arba stumkite tik ėjimo greičiu. Nevilkite! Gabendami įrenginį, laikykitės nacionalinių įstatymų, ypač susijusių su krovinio sauga ir daiktų gabenimu ant krovimo platformų.

Užtikrinkite, kad su įrenginiu dirbtų tik asmenys, susipažinę su naudojimo instrukcija. Laikykitės vietos taisyklių dėl sodo įrenginių su vidaus degimo arba elektros varikliu naudojimo trukmės. Prieš naudodami įrenginį, pakeiskite sugedusius triukšmo slopintuvus ir visas kitas susidėvėjusias bei pažeistas dalis. Ant įrenginio esančias neįskaitomas arba pažeistas nuorodas apie pavojus ir įspėjamąsias nuorodas pakeiskite. Atsarginių lipdukų ir visų kitų atsarginių dalių įsigysite iš oficialiojo VIKING prekybos atstovo. Prieš pradėdami eksploatuoti patikrinkite, ar:365 HRCSLT 0478 216 9901 B - LT ROELRU – dangčiai ir apsauginiai įtaisai yra savo vietose ir nepriekaištingos būklės; – vidaus degimo variklyje yra visos degalų tiekimo dalys ir jos yra tvarkingos (sandarios); – bakas yra tvarkingas (sandarus); – nesusidėvėjo ir nėra pažeistas korpusas bei pjovimo įranga (peiliai, peilių velenas, peilių diskai ir kt.); – įrenginyje nėra susmulkintos medžiagos, o pripildymo piltuvas yra tuščias; – yra ir gerai priveržti visi varžtai, veržlės ir kiti tvirtinimo elementai. Prieš pradėdami eksploatuoti įrenginį, atsilaisvinusius varžtus ir veržles priveržkite (atkreipkite dėmesį į priveržimo momentus). Įrenginį naudokite tik lauke, bet ne arti sienos ar kito nejudančio daikto, kad sumažintumėte pavojų susižaloti ir patirti materialinę žalą (kitaip naudotojui sunku manevruoti, gali sudužti stiklai, būti įbrėžti automobiliai ir t. t.). Įrenginys turi būti stabiliai pastatytas ant lygaus ir tvirto paviršiaus. Nenaudokite įrenginio ant grįsto, smėliu barstyto paviršiaus, nes išsviedžiama arba išsukta medžiaga gali sužeisti. Prieš pradėdami naudoti įrenginį, kaskart įsitikinkite, ar jis tinkamai uždarytas. (Ö 7.7) Draudžiama išmontuoti arba išjungti įtaisytus įrenginio perjungimo ir saugos įtaisus.

Niekada nedirbkite, kai pavojaus zonoje yra gyvūnų arba asmenų, ypač vaikų. Nedirbkite su įrenginiu per lietų, audrą, o ypač – žaibuojant. Kai pagrindas drėgnas, dėl mažesnio stabilumo kyla didesnis nelaimingų atsitikimų pavojus. Dirbkite itin atsargiai, kad nepaslystumėte. Jei įmanoma, stenkitės nenaudoti įrenginio ant drėgno pagrindo. Dirbkite tik dieną arba esant geram dirbtiniam apšvietimui. Per visą eksploatacijos laiką darbo sritis turi būti švari ir tvarkinga. Pašalinkite akmenis, šakas, laidus ir t. t., už kurių galėtumėte užkliūti. Operatorius neturi stovėti aukščiau nei stovi įrenginys. Išmetamosios dujos: Tik pradėjus veikti vidaus degimo varikliui, įrenginys išmeta nuodingas dujas. Šiose dujose yra nuodingo anglies monoksido – bespalvių ir bekvapių dujų, taip pat kitų kenksmingų medžiagų. Jokiu būdu nepaleiskite vidaus degimo variklio uždarose ar blogai vėdinamose patalpose. Įrenginį nustatykite taip, kad nereikėtų dirbti stovint prieš dujų išmetimo kryptį. Paleidimas: Prieš paleisdami įrenginį, pastatykite jį į stabilią ir vertikalią padėtį. Jokiu būdu nepradėkite eksploatuoti paguldyto įrenginio. Jei įrenginys netinkamai uždengtas, o peiliai yra atviri, netraukite už starterio troso. Pavojus susižaloti prisilietus prie besisukančių peilių! Įrenginį paleiskite atsargiai, laikydamiesi skyriuje „Įrenginio naudojimo pradžia“ pateiktų nuorodų. (Ö 10.) Paleidžiant vidaus degimo variklį arba įjungiant elektros variklį, negalima stovėti priešais žolės išmetimo angą. Paleidžiamame arba įjungiamame sodo smulkintuve neturi būti smulkinamos medžiagos. Kitaip smulkinama medžiaga gali būti išsviesta ir gali sužeisti. Paleidžiamo įrenginio negalima versti. Darbas: Veikiant įrenginiui, veidą ir kitas kūno dalis patraukite nuo pripildymo piltuvo viršaus ir žolės išmetimo angos priekio. Galva ir kūnas visada turi būti tinkamu atstumu nutolę nuo pildymo angos. Pavojus gyvybei dėl apsinuodijimo! Jei pajutote pykinimą, pradėjo skaudėti galvą, sutriko regėjimas (pvz., mažėja regos laukas), klausa, svaigsta galva, nebegalite susikaupti, iš karto liaukitės dirbę. Šiuos simptomus gali sukelti ir per didelė išmetamųjų dujų koncentracija. Pavojus susižeisti! Niekada nekiškite rankų ar kojų virš besisukančių įrenginio dalių, po jomis ar prie jų.0478 216 9901 B - LT

Rankų, kitų kūno dalių arba drabužių niekada nekiškite į pripildymo piltuvą arba žolės išmetimo šachtą. Kyla didelis akių, veido, pirštų, rankų ir t. t. sužalojimo pavojus. Visada išlaikykite pusiausvyrą ir stovėkite tvirtai. Nesilenkite į priekį. Norėdamas pripildyti, naudotojas turi stovėti aprašytoje operatoriaus darbo srityje. Per visą įrenginio eksploatavimo laiką stovėkite darbo srityje, o ne išmetimo zonoje. (Ö 8.1) Pavojus susižeisti! Eksploatuojant smulkinama medžiaga gali būti išsviesta atgal. Todėl užsidėkite apsauginius akinius ir laikykite veidą toliau nuo pildymo angos. Veikiant vidaus degimo arba elektros varikliui, niekada neapverskite įrenginio. Jei eksploatuojant įrenginys apvirsta, nedelsdami sustabdykite variklį ir ištraukite uždegimo žvakės antgalį. Atkreipkite dėmesį, kad smulkinamos medžiagos dalelės neužkištų žolės išmetimo šachtos, nes jos gali būti išsviestos atgal arba pabloginti smulkinimą. Pripildant sodo smulkintuvą, reikia užtikrinti, kad į smulkinimo kamerą nepatektų tokių svetimkūnių, kaip metalinės ar plastikinės dalys, akmenys, stiklas ir t. t., nes jie gali būti išsviesti iš pripildymo piltuvo ir padaryti žalos. Todėl nedelsdami pašalinkite susidariusius kamščius. Į sodo smulkintuvą kraunamos nupjautos šakelės gali būti išsviestos. Mūvėkite pirštines! Sustabdykite variklį: –prieš įrenginį versdami, stumdami arba traukdami; – jei norite atsukti gaubto varžtus ir atidaryti įrenginį; – prieš papildomai įpildami degalų. Degalų pilkite tik varikliui atvėsus. Gaisro pavojus! Atkreipkite dėmesį į pjovimo įrangos papildomą veikimą. Kol ji sustoja, praeina kelios sekundės. Išjunkite vidaus degimo variklį, nutraukite uždegimo žvakės antgalį ir palaukite, kol visi besisukantys įrankiai visiškai sustos: – prieš nueidami nuo įrenginio; – prieš pakeldami ir nešdami įrenginį; – prieš gabendami įrenginį; – prieš tai, kai iš pjovimo bloko, pripildymo piltuvo arba žolės išmetimo kanalo išimsite įstrigusius daiktus arba kamščius; – prieš atlikdami darbus prie pjovimo bloko; – prieš tikrindami ar valydami įrenginį arba prieš atlikdami kitus darbus prie jo. Jei į pjovimo įrangą patenka svetimkūnių arba įrenginys pradeda skleisti neįprastus garsus, neįprastai vibruoja, nedelsdami sustabdykite variklį ir palaukite, kol įrenginys sustos. Ištraukite uždegimo žvakės antgalį, išimkite pripildymo piltuvą ir atlikite šiuos veiksmus: – patikrinkite, ar nėra įrenginio, ypač pjovimo bloko (peilio, peilių disko, peilių veleno, peilio varžto) pažeidimų, specialisto paprašykite atlikti reikiamus remonto darbus. Tik tada vėl galėsite įjungti įrenginį ir su juo dirbti; – patikrinkite, ar tinkamai sumontuotos visos pjovimo bloko dalys, jei reikia, priveržkite varžtus (atkreipkite dėmesį į priveržimo momentus); – paveskite specialistui pakeisti pažeistas dalis arba jas suremontuoti. Keičiamų dalių savybės turi būti tokios pat.

4.7 Techninė priežiūra ir remontas

Prieš pradėdami valymo, reguliavimo, remonto ir techninės priežiūros darbus, įrenginį pastatykite ant tvirto, lygaus pagrindo, išjunkite vidaus degimo variklį, leiskite jam atvėsti, tada nutraukite uždegimo žvakės antgalį. Prieš pradėdami darbus vidaus degimo variklio srityje, įrenginiui, ypač išmetamajam vamzdžiui ir triukšmo slopintuvams, leiskite atvėsti. Temperatūra gali pakilti iki 80 ° C ir daugiau. Nudegimo pavojus! Tiesioginis sąlytis su variklio alyva gali būti pavojingas, be to, variklio alyvos neišliekite. VIKING rekomenduoja variklio alyvos pildymą arba keitimą patikėti VIKING prekybos atstovui. Valymas: Baigę dirbti, visą įrenginį kruopščiai išvalykite. (Ö 11.2)367 HRCSLT 0478 216 9901 B - LT ROELRU Niekada nenaudokite aukšto slėgio įrenginio ir neplaukite įrenginio po tekančiu vandeniu (pvz., su sodo žarna). Nenaudokite agresyviųjų valiklių. Jie gali pažeisti plastiką ir metalą. Tai gali pakenkti VIKING įrenginio saugai. Norint išvengti gaisro pavojaus, aušinimo oro angų, aušinimo briaunų ir išmetamojo vamzdžio zonoje negali būti, pvz., žolės, šiaudų, samanų, lapų arba ištekėjusio tepalo. Techninės priežiūros darbai: Leidžiama atlikti tik šioje naudojimo instrukcijoje aprašytus techninės priežiūros darbus. Visus kitus darbus būtina pavesti prekybos atstovui. Jei jums trūksta reikalingų žinių ir pagalbinių priemonių, visada galite kreiptis į prekybos atstovą. VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas. VIKING prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija. Naudokite tik tuos įrankius, padargus, priedus ir techniškai lygiavertes dalis, kurias VIKING leido naudoti šiam įrenginiui, kitaip gali kilti nelaimingų atsitikimų pavojus ir gali būti sužaloti asmenys arba pažeistas įrenginys. Kilus klausimų, kreipkitės į prekybos atstovą. VIKING originalių įrankių, priedų ir atsarginių dalių savybės optimaliai pritaikytos įrenginiui bei naudotojo poreikiams. Originalias VIKING atsargines dalis atpažinsite iš VIKING atsarginės dalies numerio, užrašo VIKING ir, jei reikia, iš VIKING atsarginės dalies ženklo. Ant mažesnių dalių gali būti tik ženklas. Saugumo sumetimais reguliariai tikrinkite, ar nepažeistos degalų tiekimo konstrukcinės dalys (degalų vamzdynas, degalų čiaupas, degalų bakas, bako dangtelis, jungtys ir t. t.) ir ar nėra nesandarių vietų. Jei reikia, dalis paveskite pakeisti specialistui (VIKING rekomenduoja VIKING prekybos atstovą). Įspėjamieji ir nurodomieji lipdukai visada turi būti švarūs ir įskaitomi. Pažeistus arba atsiklijavusius lipdukus pakeiskite naujais originaliais lipdukais, jų galite įsigyti iš VIKING prekybos atstovo. Jeigu kurią nors konstrukcinę dalį keisite nauja, nepamirškite prie jos priklijuoti tokį patį lipduką. Darbus prie pjovimo įrangos atlikite tik mūvėdami storas darbines pirštines, būkite itin atsargūs. Gerai priveržkite visas veržles, kaiščius ir varžtus, ypač visus pjovimo bloko tvirtinimo varžtus, kad įrenginį būtų saugu naudoti. Reguliariai tikrinkite visą įrenginį (pvz., jei jo nenaudosite žiemą), ar jis nesusidėvėjo ir nėra pažeistas. Saugumo sumetimais susidėvėjusias arba pažeistas dalis nedelsdami pakeiskite, kad įrenginys visada būtų saugus eksploatuoti. Niekada nekeiskite pagrindinių vidaus degimo variklio nustatymų ir neviršykite jo sūkių skaičiaus. Jei, atliekant techninės priežiūros darbus, konstrukcinės dalys arba apsauginiai įtaisai buvo nuimti, juos reikia vėl sumontuoti atgal.

4.8 Laikymas ilgesnį laiką nenaudojant

Prieš pastatydami įrenginį uždaroje patalpoje, palaukite, kol vidaus degimo variklis atvės. Įrenginį su ištuštintu degalų baku ir degalų atsargas laikykite rakinamoje ir gerai vėdinamoje patalpoje. Įsitikinkite, ar įrenginys apsaugotas nuo nesankcionuoto naudojimo (pvz., nuo vaikų). Įrenginio, kuriame yra benzino, jokiu būdu nelaikykite pastato viduje. Susidarantys benzino garai gali pasiekti atvirą ugnį arba kibirkštis ir užsidegti. Jei reikia ištuštinti baką (pvz., prieš darant pertrauką žiemą, tai galima daryti tik atviroje vietoje (baką ištuštinsite, pvz., užvedę vidaus degimo variklį atviroje vietoje). Prieš padėdami įrenginį (pvz., žiemai), jį kruopščiai išvalykite. Įrenginį į laikymo vietą padėkite tik ištraukę uždegimo žvakės antgalį. Laikykite įrenginį nepriekaištingos būklės. Sodo smulkintuvą į laikymo vietą padėkite tik sumontavę pripildymo piltuvą. Pavojus susižaloti prisilietus prie neuždengtų peilių!

Atliekos, pvz., sena alyva arba degalai, naudoti tepalai, filtrai, akumuliatorių baterijos ir panašios susidėvinčios detalės, gali pakenkti žmonėms, gyvūnams arba aplinkai, todėl jas tinkamai utilizuokite.0478 216 9901 B - LT

Norėdami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į perdirbimo centrą arba prekybos atstovą. VIKING rekomenduoja kreiptis į VIKING prekybos atstovą. Įsitikinkite, ar susidėvėjęs įrenginys bus tinkamai utilizuotas. Prieš utilizuodami padarykite taip, kad įrenginys būtų nebetinkamas naudoti. Norėdami išvengti nelaimingų atsitikimų, pašalinkite aukštosios įtampos laidą, ištuštinkite baką ir išleiskite variklio alyvą. Pavojus susižeisti peiliais! Net ir susidėvėjusio sodo smulkintuvo niekada nepalikite be priežiūros. Įsitikinkite, ar įrenginys, o ypač visi peiliai, laikomi vaikams nepasiekiamoje vietoje.

5. Simbolių aprašymas

Dėmesio! Prieš pradėdami naudoti įrenginį, perskaitykite jo nau- dojimo instrukciją. Dėmesio! Besisukantis įrankis. Pavojus susižeisti! Besisukantys įrankiai! Veikiant įrenginiui, rankų ir kojų nelaikykite prie angų. Pavojus susižeisti! Pašaliniams asmenims neleiskite būti pavojaus zonoje. Prieš remontuojant būtina ištraukti uždegimo žvakės antgalį. Dėmesio! Išjungti įrenginys ir pjovimo įranga kurį laiką dar veikia. Pavojus susižeisti! Nelipkite ant įrenginio. Pavojus susižeisti! Į pripildymo piltuvą arba žolės išmetimo šachtą nie- kada nekiškite rankų, kitų kūno dalių ir drabužių. Naudokite klausos organų apsaugą! Užsidėkite apsauginius akinius! Mūvėkite darbines pirštines!369 HRCSLT 0478 216 9901 B - LT ROELRU ● Atliekant visus aprašytus darbus, įrenginys turi stovėti ant horizontalaus, lygaus ir tvirto pagrindo.

7.1 Žolės išmetimo įrenginio

ilgintuvo montavimas ● Žolės išmetimo įrenginio ilgintuvą (E) užmaukite ant pagrindinio įrenginio ir įsukite varžtus (J) (1 - 2Nm).

7.2 Ratų ir važiuoklės

montavimas ● Ratus (G) kairėje ir dešinėje pusėse atitinkamai pritvirtinkite rato tvirtinimo varžtais (R), poveržle (L1), poveržle (L2) ir veržle (K1) prie ratus laikančio rėmo (C). ● Ratų gaubtus (H) prispauskite prie ratų. ● Taip, kaip pavaizduota, ratus laikantį rėmą pastatykite ant lygaus ir tvirto pagrindo, uždėkite pagrindinį įrenginį (B). ● Kairėje pusėje įstatykite varžtus su pusapvalėmis galvutėmis (N) ir ant jų užsukite fiksavimo veržles (K2), tačiau jų nepriveržkite. Dešinėje pusėje įsukite „Torx“ varžtą (M) (1 - 2Nm). ● Priveržkite veržles (K2) (10 - 12Nm). Greičio reguliavimas: STOP Variklio sustabdymas MIN Mažas sūkių skaičius MAX Didelis sūkių skaičius START Darbo padėtis

Poz. Pavadinimas Vnt. A Pripildymo piltuvas 1 B Pagrindinis įrenginys 1 C Ratus laikantis rėmas 1 D Žolės išmetimo įrenginio dangtis

E Žolės išmetimo įrenginio ilgintuvas

F Juostelė 1 G Ratas 2 H Rato gaubtas 2 I Peilių diskas 1 J „Torx“ varžtas P5x20

K1 Veržlė M8 2 K2 Fiksavimo veržlė M8 2 L1 Poveržlė A8 2 L2 Poveržlė A10 2 M „Torx“ varžtas P5x50

O Šešiabriaunis varžtas M10x55

P Fiksavimo poveržlė 1 Q Gaubto varžtas 2 R Rato tvirtinimo varžtas 2 S Kaištis 2 T Nukreipiklis 1 U Viršutinis skečiamasis žiedas

V Apatinis skečiamasis žiedas

W Apsauginis gaubtelis 1 X Montavimo įrankis 1 Y „Torx“ raktas 1 Z Kombinuotasis raktas 1

eksploatacijai Pavojus susižeisti! Atkreipkite dėmesį į skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas (Ö 4.).

7.3 Žolės išmetimo įrenginio

dangčio montavimas ● Sodo smulkintuvą paverskite atgal. ● Juostelę (F) įstatykite į žolės išmetimo įrenginio ilgintuvą. Įsukite varžtus (J) (1 - 2Nm). ● Pastatykite sodo smulkintuvą. ● Žolės išmetimo įrenginio dangtį (D) uždėkite ant žolės išmetimo įrenginio ilgintuvo. Užkabindami atkreipkite dėmesį į tai, kad briaunos (1) kairėje ir dešinėje pusėse, vidinėje dangčių pusėje būtų tiksliai žolės išmetimo įrenginio ilgintuvo (2) kreipiamajame griovelyje. ● Kairėje ir dešinėje pusėse įspauskite kaiščius (S).

7.4 Žolės išmetimo įrenginio

dangčio atidarymas ir uždarymas Žolės išmetimo įrenginio dangčio atidarymas: ● norėdami smulkinti, žolės išmetimo įrenginio dangtį (D) atverskite į viršų ir žolės išmetimo įrenginio ilgintuve užfiksuokite fiksatorių (1). Žolės išmetimo įrenginio dangčio uždarymas: ● norėdami gabenti arba laikyti taip, kad būtų taupoma vieta, fiksatorių (1) šiek tiek pakelkite, o žolės išmetimo įrenginio dangtį (D) nuleiskite žemyn.

7.5 Peilių disko montavimas

● Uždėkite apsauginį gaubtelį (W), apatinį skečiamąjį žiedą (V), peilių diską (I), viršutinį skečiamąjį žiedą (U), nukreipiklį (T), fiksavimo poveržlę (P) ant peilių laikiklio ir įstatykite varžtą (O). ● Peilių diskui laikyti naudokite montavimo įrankį (X). Įsukite varžtą (O) kombinuotuoju raktu (Z) ir priveržkite

52 - 60 Nm priveržimo momentu.

7.6 Peilių disko išmontavimas

● Peilių diskui laikyti naudokite montavimo įrankį (X). ● Kombinuotuoju raktu (Z) atlaisvinkite varžtą (O). ● Išimkite varžtą (O), fiksavimo poveržlę (P), nukreipiklį (T), viršutinį skečiamąjį žiedą (U) ir peilių diską (I).

7.7 Pripildymo piltuvo

montavimas ● Gaubto varžtus (Q) įstatykite į išilginę pripildymo piltuvo angą ir spausdami iki galo įsukite. ● Pripildymo piltuvą (A) lankstu (1) užkabinkite už pagrindinio prietaiso ir pasukite į priekį. ● Abu gaubto varžtus (Q) priveržkite tuo pačiu metu.

7.8 Pripildymo piltuvo

išmontavimas ● Atlaisvinkite abu gaubto varžtus (Q), kad jie laisvai suktųsi. Jie lieka pripildymo piltuve. ● Pripildymo piltuvą (A) pasukite atgal ir tada nuimkite.

7.9 Degalai ir variklio alyva

Variklio alyva Informaciją, kokią variklio alyvą ir kiek jos naudoti, rasite variklio naudojimo instrukcijoje. Reguliariai tikrinkite įpiltos alyvos lygį (Ö variklio naudojimo instrukcija). Nepripilkite alyvos nei per daug, nei per mažai. Degalai Rekomenduojame: naudokite šviežią, kokybišką bešvinį benziną (Ö variklio naudojimo instrukcija)! Pildami degalus, naudokite piltuvėlį (komplekte nėra). Atkreipkite dėmesį į skyriuje „Jūsų saugumui“ pateiktas įspėjamąsias nuorodas. (Ö 4.)

Atkreipkite dėmesį į montavimo eilės tvarką ir 52 - 60 Nm priveržimo momentą. Montuodami atkreipkite dėmesį į tai, kad viršutinis skečiamasis žiedas (U) būtų nustatytas į tinkamą padėtį pagal abu peilius. Pirmą kartą sumontavus, gaubto varžtai (Q) būna saugiai sujungti su pripildymo piltuvu, kad nepasimestų.

Prieš pirmą kartą užvesdami įrenginį, įpilkite variklio alyvos (Ö variklio naudojimo instrukcija)!

8.1 Operatoriaus darbo sritis

● Saugumo sumetimais per visą eksploatavimo laiką (veikiant elektros arba vidaus degimo varikliui) operatorius visada turi būti darbo srityje (pilkame plote X), tai ypač svarbu tam, kad jo nesužeistų atgal išsviedžiama medžiaga.

8.2 Kokias medžiagas galima apdoroti?

Sodo smulkintuvu galima apdoroti nupjautas šakas ir gyvatvorę, taip pat mažai išsišakojusias nupjautas šakeles. Nupjautas šakas ir gyvatvorę geriausia smulkinti iš karto baigus dirbti, nes didžiausias našumas pasiekiamas smulkinant šviežias, o ne išdžiūvusias ar šlapias medžiagas.

8.3 Kokių medžiagų apdoroti

negalima? Į sodo smulkintuvą negali patekti akmenų, stiklo, metalinių dalių (vielos, vinių...) arba plastikinių dalių. Pagrindinė taisyklė: sodo smulkintuvu negalima smulkinti netinkamų kompostuoti medžiagų.

8.4 Didžiausiasis šakų skersmuo

Nuorodos tik dėl neseniai nupjautų šakelių: Didžiausiasis šakų skersmuo GB 370 S: 45 mm

8.5 Sodo smulkintuvo

pripildymas ● Prieš kraudami į sodo smulkintuvą, atkreipkite dėmesį į darbo sritį. (Ö 8.1) ● Atkreipkite dėmesį į didžiausiąjį šakų skersmenį. (Ö 8.4) ● Nupjautas šakeles šiek tiek paverskite įstrižai ir pagal simbolį ant piltuvo sienelės nukreipkite link peilių įrangos. Tuo metu kietosios medžiagos į įrenginį įtraukiamos automatiškai. Smulkinant ilgesnes šakas, reikia prilaikyti ir dėti rankomis.

8.6 Tinkama įrenginio apkrova

Sodo smulkintuvo elektros arba vidaus degimo variklis gali būti apkraunamas tik tiek, kad dėl to žymiai nesumažėtų sūkių skaičius. Visada į sodo smulkintuvą kraukite nepertraukiamai ir tolygiai. Jei, dirbant sodo smulkintuvu, elektros variklio sūkių skaičius sumažėja, daugiau į įrenginį medžiagų nekraukite, kad sumažėtų elektros arba vidaus degimo variklio apkrova.

Pavojus susižeisti! Atkreipkite dėmesį į skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas. (Ö 4.) Sodo smulkintuvą turi pildyti tik vienas asmuo.

Variklį ir smulkinimo įrangą leidžiama eksploatuoti tik tinkamai uždarius pripildymo piltuvą. Jei eksploatuojant atlaisvinamas variklio pusėje esantis gaubto varžtas, uždegimo kontaktas nutraukiamas ir variklis arba smulkinimo įranga po kelių sekundžių sustoja.

9.2 Apsauginiai gaubtai

Sodo smulkintuvo pripildymo ir žolės išmetimo srityje įrengti apsauginiai gaubtai. Tai yra visas pripildymo piltuvas su viršutine piltuvo dalimi ir apsauga nuo apipurškimo, žolės išmetimo įrenginio ilgintuvas ir dangtis. Kai naudojami apsauginiai gaubtai, smulkinant užtikrinamas saugus atstumas iki smulkintuvo peilių.

10.1 Variklio užvedimas

● Patikrinkite alyvos ir degalų lygį. (Ö 7.9) ● Akceleratoriaus rankenėlę (1) nustatykite į padėtį START. ● Lėtai traukite starterio trosą (2), kol pajusite pasipriešinimą gniuždymui, tada stipriai patraukite per rankos ilgį. Iš lėto atleiskite trosą, kad starteris galėtų tinkamai jį suvynioti. Kartokite užvedimo veiksmą tol, kol variklis pradės veikti.

10.2 Variklio sustabdymas

● Akceleratoriaus rankenėlę (1) nustatykite į padėtį STOP. Variklis ir smulkinimo įranga sustoja po trumpo laiko.

● Sodo smulkintuvą stumkite ant lygaus bei tvirto pagrindo ir saugiai pastatykite. ● Mūvėkite tvirtomis pirštinėmis, užsidėkite apsauginius akinius ir klausos organų apsaugą. ● Atidarykite žolės išmetimo įrenginio dangtį. (Ö 7.4) ● Paleiskite sodo smulkintuvą. (Ö 10.1) ● Palaukite, kol variklis pasieks didžiausiąjį sūkių skaičių (tuščiosios eigos sūkių skaičių). ●Į sodo smulkintuvą tinkamai prikraukite smulkinamos medžiagos. (Ö 8.5) ● Baigę darbus, sodo smulkintuvą išjunkite (Ö 10.2) ir išvalykite. (Ö 11.2)

pradžia Pavojus susižeisti! Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite skyriaus „Jūsų saugumui“ nuorodas ir jų laikykitės. (Ö 4.)

Techninės priežiūros intervalas: prieš kiekvieną naudojimą Jei norite, kad įrenginio eksploatacijos laikas būtų kuo ilgesnis, jame visuomet turi būti reikiamas kiekis alyvos. Taip pat būtina reguliariai keisti alyvos ir oro filtrus. Atsižvelkite į patarimus dėl valdymo ir techninės priežiūros, kuriuos rasite pridėtoje variklio naudojimo instrukcijoje. Aušinimo briaunos visada turi būti švarios, kad variklis būtų pakankamai aušinamas.

11.2 Įrenginio valymas

Techninę priežiūrą būtina atlikti po kiekvieno naudojimo Kiekvieną kartą pasinaudoję įrenginiu, kruopščiai jį išvalykite. Rūpestinga priežiūra apsaugo jūsų įrenginį nuo gedimų ir pailgina jo eksploatacijos trukmę. Sodo smulkintuvo valymo padėtis: Įrenginį galima valyti tik pavaizduotoje padėtyje. ● Išmontuokite pripildymo piltuvą. (Ö 7.8) Jei sodo smulkintuvas nustatomas ne kaip pavaizduota, įrenginys (vidaus degimo variklis) gali būti pažeistas. Niekada nenukreipkite vandens srovės į elektros arba vidaus degimo variklio dalis, sandariklius, guolius ir elektrines konstrukcines dalis, pavyzdžiui, jungiklius. Kitaip reikės brangaus remonto. Jei nešvarumų ir prikibusių likučių neįmanoma pašalinti šepečiu, drėgna šluoste ar mediniu pagaliuku, VIKING siūlo naudoti specialųjį valiklį (pvz., STIHL specialųjį valiklį). Nenaudokite agresyviųjų valiklių. Reguliariai valykite peilių diskus. Norėdami užtikrinti pakankamą variklio aušinimą, nuo aušinimo briaunų, darbinio ventiliatoriaus rato, srities aplink oro filtrą, nuo išmetamojo vamzdžio ir kt. nuvalykite nešvarumus.

11.3 Peilių techninė priežiūra

Techninės priežiūros intervalas: prieš kiekvieną naudojimą ● Išmontuokite pripildymo piltuvą. (Ö 7.8) ● Patikrinkite, ar ant peilių nėra pažeidimų (įrantų arba įtrūkimų) ir susidėvėjimo požymių, jei reikia, juos apverskite arba pakeiskite. Peilių susidėvėjimo ribos: ● Išmatuokite peilius – keliose vietose nustatykite atstumą nuo kiaurymės iki peilio krašto. Mažiausiasis atstumas 6mm Peilio apvertimas: ● Išmontuokite peilių diską. (Ö 7.6) ● Atlaisvinkite varžtus (1) ir išimkite juos su veržlėmis (2). ● Išimkite peilį (3) keldami į viršų. ● Išvalykite peilių diską.

11. Techninė priežiūra

Pavojus susižeisti! Prieš atlikdami įrenginio techninės priežiūros arba valymo darbus, atidžiai perskaitykite skyrių „Jūsų saugumui“ (Ö 4.), ypač poskyrį „Techninė priežiūra ir remontas“ (Ö 4.7), ir tiksliai laikykitės visų saugos nurodymų. Prieš atlikdami visus techninės priežiūros ir valymo darbus, ištraukite uždegimo žvakės antgalį!

Pavojus susižeisti! Dirbkite tik mūvėdami tvirtomis pirštinėmis! Prieš pasiekdami nurodytas susidėvėjimo ribas, atitinkamus peilius apsukite arba pakeiskite (R, S, T, U). VIKING rekomenduoja kreiptis į VIKING prekybos atstovą. Pjovimo peilių konstrukcija yra kaip apverčiamų peilių. Tai reiškia, kad atšipusius peilius galima vieną kartą apversti ir įrenginys vėl parengtas veikti. Visada apverskite abu peilius! 180478 216 9901 B - LT

● Apverskite peilius (3) ir neuždengta aštriąja briauna uždėkite ant peilių disko bei nustatykite į vieną liniją kiaurymes. ● Per kiaurymes prakiškite varžtus (1) ir įsukite veržles (2). Priveržkite veržles (2) 22 - 28 Nm. ● Sumontuokite peilių diską. (Ö 7.5) Peilių galandimas: Prieš tęsdami darbą, pagaląskite abiejose pusėse atšipusius peilius. Norint užtikrinti optimalų įrenginio veikimą, peilius turėtų galąsti tik specialistas. VIKING rekomenduoja kreiptis į VIKING prekybos atstovą. ● Norėdami pagaląsti, peilius išmontuokite. ● Galąsdami peilius aušinkite, pvz., vandeniu. Atsiradus mėlynam atspalviui, pablogėja peilių pjovimo savybės. ● Galąskite peilius tolygiai, nes dėl disbalanso jie gali vibruoti. ● Prieš įmontuodami peilius patikrinkite, ar jie nepažeisti: peilius reikia pakeisti, jei pastebite įtrūkių ar įrantų arba peiliai jau nugaląsti iki susidėvėjimo ribos. ● Peilių ašmenis galąskite 30° galandimo kampu. ● Peiliai galandami prieš ašmenis. ● Baigę galąsti, jei reikia, ant pjovimo briaunos susidariusias galandimo atplaišas pašalinkite šlifavimo popieriumi. ● Montuodami peilius, atkreipkite dėmesį į skirsnyje „Peilio apvertimas“ nurodytus priveržimo momentus.

11.4 Trapecinio diržo techninė

priežiūra Techninės priežiūros intervalas: kas 10 darbo valandų Apžiūrėkite, ar trapecinis diržas nesusidėvėjęs ir nepažeistas, jei reikia, jį pakeiskite. Patikrinkite trapecinio diržo įtempį ir, jei reikia, jį sureguliuokite. Trapecinio diržo įtempio tikrinimas: ● ištraukite uždegimo žvakės antgalį; ● atlaisvinkite varžtus (1), tačiau iki galo jų neišsukite (jie lieka apsauginiame diržo skyde) ir nuimkite apsauginį diržo skydą (2); ● nykščiu spauskite trapecinį diržą tarp abiejų trapecinio diržo skriemulių. Trapecinis diržas turi įsispausti maždaug per 10mm. Trapecinio diržo įtempio nustatymas: ● Atlaisvinkite srieginę variklio jungtį (be pav.): atlaisvinkite 3 variklio tvirtinimo varžtus, tačiau jų neišsukite. Priešingoje pusėje laikykite veržles. ●Įtempkite trapecinį diržą, sukdami nustatymo veržles (3). ● Nustatę vėl priveržkite variklio tvirtinimo varžtus ir sumontuokite apsauginį diržo skydą.

11.5 Variklio alyvos keitimas

Techninės priežiūros intervalas: rekomenduojamus alyvos keitimo intervalus, taip pat informaciją apie variklio alyvą ir apie tai, kiek jos pilti, rasite variklio naudojimo instrukcijoje. Alyvos išleidimo varžtas: ● atlaisvinkite varžtus (1), tačiau iki galo jų neišsukite (jie lieka apsauginiame diržo skyde) ir nuimkite apsauginį diržo skydą (2); ● išsukite alyvos išleidimo varžtą (3) ir išleiskite variklio alyvą; ● vėl įsukite alyvos išleidimo varžtą (3) ir įpilkite šviežios variklio alyvos; sumontuokite apsauginį diržo skydą (2).

11.6 Laikymas ir žiemos pertrauka

Sodo smulkintuvą laikykite sausoje, uždaroje ir nedulkėtoje patalpoje. Įsitikinkite, ar įrenginys yra vaikams nepasiekiamoje vietoje. Dėl per mažo įtempio trapecinis diržas labiau dėvisi, o dėl per didelio įtempio gali būti pažeisti guoliai. Jeigu neturite reikalingų žinių, kaip tikrinti ir nustatyti trapecinį diržą, paveskite šiuos darbus atlikti specialistui.

HRCSLT 0478 216 9901 B - LT ROELRU Sodo smulkintuvą gabenkite tik tuo atveju, jei jis yra darbui saugios būklės ir jei sumontuotas pripildymo piltuvas. Jei ilgiau nenaudojate sodo smulkintuvo (žiemos pertrauka), atkreipkite dėmesį į šiuos patarimus: ● rūpestingai nuvalykite visas išorines įrenginio dalis; ● gerai sutepkite visas judančias dalis; ● Ištuštinkite degalų baką ir karbiuratorių (pvz., paleidę vidaus degimo variklį); ● išsukite uždegimo žvakę ir per jos angą į vidaus degimo variklį įpilkite apie 3 cm³ variklio alyvos. Vidaus degimo variklį kelis kartus pasukite be uždegimo žvakės; ● Vėl įsukite uždegimo žvakę; ● pakeiskite alyvą (Ö vidaus degimo variklio naudojimo instrukcija); ● gerai uždenkite vidaus degimo variklį ir pastatykite įrenginį vertikaliai sausoje, nedulkėtoje patalpoje. Svarbios gaminių grupės techninės ir kitokios priežiūros nuorodos Benzininis sodo smulkintuvas Bendrovė VIKING neatsako už materialinę ir asmeninę žalą, jei ji kilo dėl naudojimo instrukcijos nuorodų, susijusių su sauga, valdymu ir technine priežiūra, nesilaikymo ar neleistinų priedų arba atsarginių dalių naudojimo. Būtinai laikykitės toliau pateiktų svarbių nuorodų, kad nesugadintumėte savo VIKING įrenginio ir jis nesusidėvėtų per greitai.

1. Susidėvinčios dalys

Kai kurios VIKING įrenginio dalys, net ir naudojamos pagal paskirtį, dyla. Tai įprasta, todėl, atsižvelgiant į naudojimo pobūdį ir trukmę, šios dalys turi būti laiku pakeistos. Tokios dalys yra: – peiliai; –peilių diskas; – trapecinis diržas.

2. Šioje naudojimo instrukcijoje

pateiktų nuorodų laikymasis VIKING įrenginys turi būti naudojamas, techniškai prižiūrimas ir saugomas taip, kaip aprašyta šioje naudojimo instrukcijoje. Už visus gedimus, atsiradusius nesilaikant saugumo nuorodų, priežiūros taisyklių ir techninių reikalavimų, atsako pats naudotojas. Ypač tai galioja šiais atvejais: – naudojant gaminį ne pagal paskirtį; – naudojant VIKING neleidžiamas eksploatacines medžiagas (tepalus, benziną ir variklio alyvą, žr. vidaus degimo variklio naudojimo instrukciją); – atlikus VIKING nepatvirtintus gaminio pakeitimus; – naudojant VIKING nepatvirtintas montuojamas dalis, priedus ar pjovimo įrangą; – naudojant gaminį sporto renginiuose arba varžybose; – atsiradus gedimams, kai, sugedus konstrukcinėms dalims, gaminys tebenaudojamas.

3. Techninės priežiūros darbai

Visi darbai, nurodyti skyriuje "Techninė priežiūra", turi būti atliekami reguliariai. Jei naudotojas negali šių techninės priežiūros darbų atlikti pats, jis privalo kreiptis į prekybos atstovą. VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas. VIKING prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija. Neatlikus tokių darbų laiku, gali atsirasti gedimų, už kuriuos atsako pats įrenginio naudotojas. Prie jų priskiriami ir tokie gedimai: Gaisro pavojus! Uždegimo žvakės antgalį laikykite toliau nuo jo angos (užsidegimo pavojus).

12. Dėvėjimosi mažinimas ir

priemonės, padedančios išvengti gedimų0478 216 9901 B - LT

– korozija ir kiti vėliau atsirandantys gedimai dėl netinkamo laikymo; – tiesioginiai ir netiesioginiai gedimai, atsiradę naudojant kitokias, ne VIKING originalias atsargines dalis; – gedimai dėl techninės priežiūros arba remonto darbų, kurie buvo atlikti ne įgaliotųjų prekybos atstovų dirbtuvėse.

13.1 Sodo smulkintuvo

traukimas arba stūmimas ● Sodo smulkintuvą laikykite už viršutinės piltuvo dalies (1) ir verskite žemyn. ● Tada sodo smulkintuvą galima lėtai traukti (ėjimo greičiu) arba stumti.

13.2 Sodo smulkintuvo

pakėlimas arba nešimas ● Norėdami pakelti sodo smulkintuvą, laikykite jį už korpuso ir kairėje pusėje po varikliu.

13.3 Sodo smulkintuvo

gabenimas ant krovimo platformos ● Sodo smulkintuvą ant krovimo paviršiaus gabenkite tik padėję viena iš valymo padėčių. (Ö 11.2) ● Tinkamomis tvirtinimo priemonėmis užfiksuokite įrenginį, kad jis nenuslystų. Lynus arba diržus tvirtinkite prie ratus laikančio rėmo (1) arba pripildymo piltuvo (2). Sukomplektuotas peilių diskas

Apverčiami peiliai (2 vnt.)

Pavojus susižeisti! Prieš gabendami atidžiai perskaitykite skyrių „Jūsų saugumui“, ypač skyrių „Įrenginio gabenimas“, ir laikykitės juose esančių nurodymų. (Ö 4.4) Kadangi sodo smulkintuvas daug sveria, neškite jį bent dviese. Vilkėkite tinkamais apsauginiais drabužiais, visiškai uždengiančiais dilbius ir viršutinę kūno dalį.

14. Įprastos atsarginės dalys

HRCSLT 0478 216 9901 B - LT ROELRU Susmulkintos medžiagos nereikėtų išmesti su šiukšlėmis, ją galima naudoti kompostui ruošti. Pakuotės, įrenginys ir priedai pagaminti iš perdirbamų medžiagų, todėl juos reikia atitinkamai utilizuoti. Jei medžiagos likučius utilizuosite atskirai ir laikydamiesi aplinkos apsaugos reikalavimų, juos bus galima perdirbti bei dar kartą panaudoti. Todėl, pasibaigus įprastam įrenginio naudojimo laikui, jį reikia pristatyti į vertingų medžiagų surinkimo punktą. Mes, „VIKING GmbH“ Hans Peter Stihl–Straße 5 A 6336 Langkampfen/Kufstein, pareiškiame, kad įrenginys augalų liekanų smulkintuvas su benzininiu varikliu (GB) atitinka šias EB direktyvas: 97/68/EB, 2000/14/EB, 2004/108/EB, 2006/42/EB Gaminys sukonstruotas ir pagamintas remiantis šiais standartais: EN 13683 Taikyta atitikties įvertinimo procedūra: VIII priedas (2000/14/EB) Įgaliotosios vertinimo institucijos pavadinimas ir adresas: "TÜV Rheinland LGA Products GmbH" Tillystraße 2 D-90431 Nürnberg Techniniai dokumentai parengti ir saugomi: Johann Weiglhofer „VIKING GmbH“ Pagaminimo metai ir serijos numeris nurodyti įrenginio specifikacijų lentelėje. Langkampfenas, 2012-01-02 (MtMtMtMt-МnМn-DD) VIKING GmbH Tyrimų ir gaminių plėtros srities vadovas

1 Variklis 2 Apsauginis jungiklis 3 Gnybtų kaladėlė BK juoda BR ruda BL mėlyna

deklaracija Gamintojo ženklas: VIKING Tipas: GB 370.2 S Serijos Nr. 6001 Išmatuotas garso galios lygis: 97,4 dB(A) Garantuotas garso galios lygis: 102 dB(A)0478 216 9901 B - LT

Sutrikimas: Nepasileidžia variklis Galima priežastis: – Netinkamai uždarytas pripildymo piltuvas – Užsiblokavo peilių diskas – Bake nėra degalų; užsikišo degalų vamzdynas – Degalai bake prastos kokybės, užteršti arba pasenę – Uždegimo žvakės antgalis nuimtas nuo uždegimo žvakės; aukštosios įtampos laidas blogai pritvirtintas prie kištuko – Užterštas oro filtras – Uždegimo žvakė su apdegusiu izoliatoriumi ar sugadinta; netinkamai nustatytas atstumas tarp elektrodų – Variklis dėl daugybės mėginimų užvesti „paskendo“ Ką daryti? – Tinkamai uždarykite ir priveržkite pripildymo piltuvą (Ö 7.7). – Iš korpuso išvalykite smulkintų medžiagų likučius (dėmesio: prieš tai nutraukite uždegimo žvakės antgalį). – Pripilkite degalų, išvalykite degalų vamzdynus (Ö 7.9). – Visada naudokite šviežius kokybiškus degalus, standartinį bešvinį benziną, valykite karbiuratorių (Ö 7.9). – Užmaukite uždegimo žvakės antgalį; patikrinkite aukštosios įtampos laido ir kištuko jungtį . – Išvalykite oro filtrą . – Nuvalykite arba pakeiskite uždegimo žvakę, tinkamai nustatykite atstumą tarp elektrodų . – Išsukite ir išdžiovinkite uždegimo žvakę, kelis kartus patraukite starterio trosą be uždegimo žvakės (akceleratoriaus rankenėlė turi būti nustatyta į padėtį STOP). Sutrikimas: Variklis stipriai įkaista Galima priežastis: – Nešvarios aušinimo briaunos – Variklyje per mažai alyvos – Variklio paviršius padengtas smulkinama medžiaga Ką daryti? – Išvalykite aušinimo briaunas (Ö 11.2). – Įpilkite variklio alyvos (Ö 7.9). – Nuo variklio nuimkite smulkinamas medžiagas. Sutrikimas: Susmulkintos medžiagos neįtraukiamos. Galima priežastis: – Peiliai atšipo arba buvo netinkamai pagaląsti Ką daryti? – Apsukite peilius arba juos pagaląskite papildomai, galąsdami išlaikykite 30° galandimo kampą (Ö 11.3) .

18. Techniniai duomenys

Gamintojo ženklas: VIKING Modelis: GB 370.2 S Serijos numeris: 6001 Variklis, tipas: 4 taktų vidaus degimo variklis Tipas: „Briggs&Strat- ton“ 850 serija Vardinė galia esant vardiniam sūkių skaičiui: 3,3 – 3000 kW – sūk./min. Cilindro darbinis tūris: 190 ccm Paleidimo įrenginys: starterio trosas Degalų bakas: 1,1 l Pjovimo bloko pavara: nuolatinė Pagal direktyvą 2000/14/EB: garantuotas garso galios lygis L WAd 102 dB(A) Pagal direktyvą 2006/42/EB: garso galios lygis darbo vietoje L

4 dB(A) Priveržimo momen- tas Peilių komplektas: 52–60Nm Priveržimo momen- tas Apverčiamas peilis: 22–28Nm Ilgis / plotis / aukštis: 128/77/140 cm Svoris: 45 kg

@ Žr. vidaus degimo variklio naudojimo instrukciją. Jei reikia, kreipkitės į prekybos atstovą. VIKING rekomenduoja kreip- tis į VIKING prekybos atstovą.379 HRCSLT 0478 216 9901 B - LT ROELRU Sutrikimas: Sumažėjo smulkinimo galia Galima priežastis: – Atšipo peiliai – Peiliai buvo blogai pagaląsti – Sulinko peilių diskas Ką daryti? – Pagaląskite arba pakeiskite peilius (Ö 11.3) . – Tinkamai pagaląskite peilius (Ö 11.3)

–Apžiūrėkite peilių diską ir, jei reikia, jį pakeiskite (Ö 7.6). Sutrikimas: Dirbant atsiranda didelė vibracija, neįprasti garsai, tarškėjimas Galima priežastis: – Sugedęs peilių diskas arba peilis – Atsilaisvino variklio tvirtinimo detalės – Atsilaisvino varžtai Ką daryti? – Patikrinkite, jei reikia, suremontuokite peilių diskus, peilius, peilių veleną, varžtus, veržles, poveržles ir pjovimo bloko guolį . – Priveržkite variklio tvirtinimo varžtus . – Patikrinkite, ar varžtai gerai priveržti .

20. Techninės priežiūros
