GEBRUIKSAANWIJZING GB 370 S VIKING

Hartelijk dank voor uw aankoop van een kwaliteititsproduct van de firma VIKING.

Dit product werd volgens de meest
moderne procedures en met veel zorg
voir kwaliteit gefabriceerd,want wij
hebben ons doel pas bereikt als u
tevreden bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VKING apparatus.

Dr. Peter Pretzsch

Director

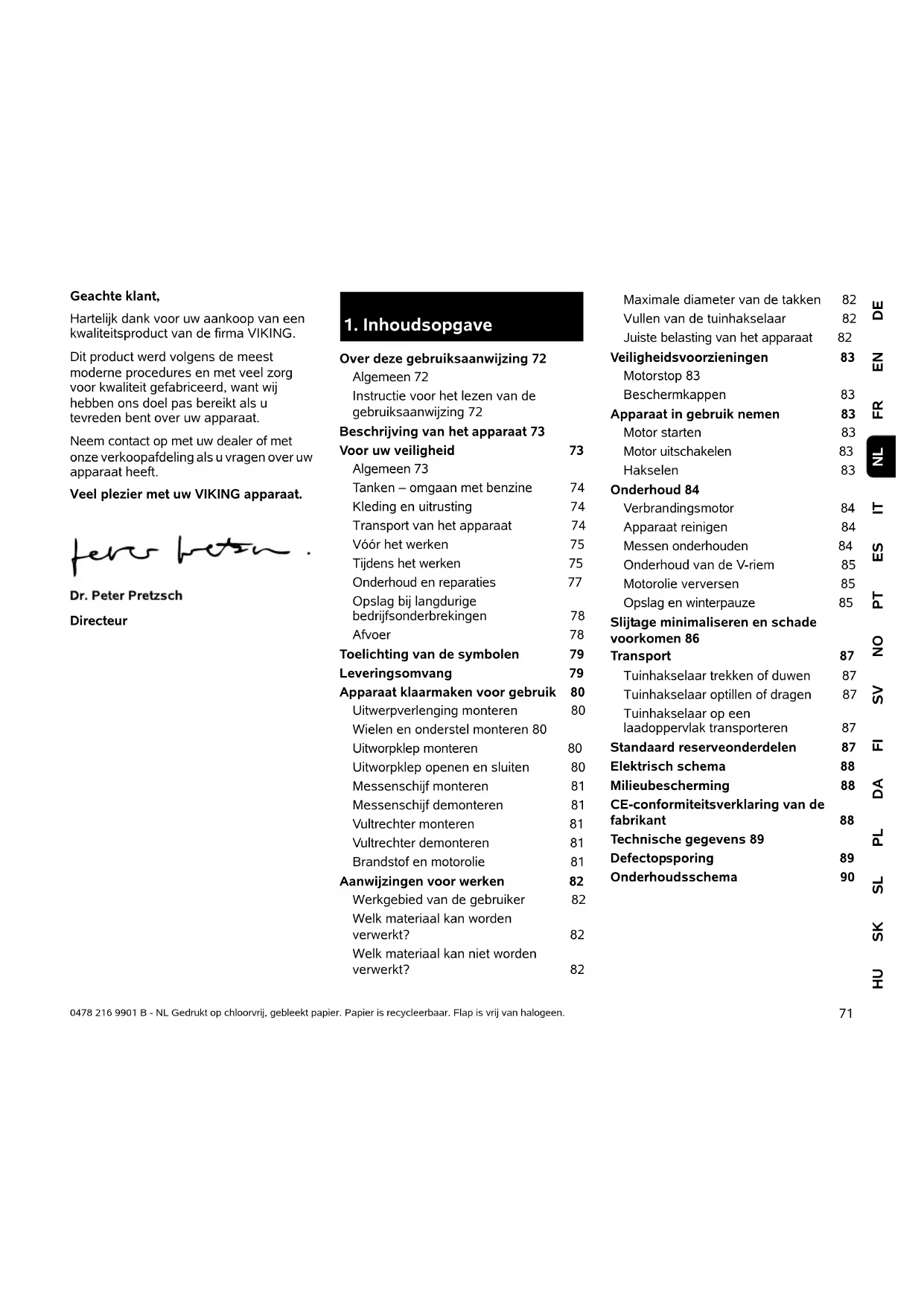

1. Inhoudsopgave

Over deze gebruiksaanwijzing 72

Algemeen 72

Instructie voor het lezen van de gebruiksaanwijzing 72

Beschrijving van het apparaat 73

Voor uwveiligheid 73

Algemeen 73

Tanken - omgaan met benzine 74

Kleding en uitrusting 74

Transport van het apparaat 74

Vórhetwerken 75

Tijdens het werken 75

Onderhoud en reparations 77

Opslag bij langdurige bedrijfsonderbrekingen 78 Afvoer 78

Toelichting van de symbolen 79

Leveringsomvang 79

Apparaat klaarmaken voor gebruik 80

Uitwerpverlenging monteren 80

Wielen onnderstel monteren 80

Uitworpklep monteren 80

Uitworpklepopenen sluiten 80

Messenschijf monteren 81

Messenschijfdemonteren 81

Vultrechter monteren 81

Vultrechter demonteren 81

Brandstof en motorolie 81

Aanwijzingen voor werken 82

Werkgebied van de gebruiker 82

Welk material kan worden verwerkt? 82

Welk material kan nicht worden verwerkt? 82

Maximale diameter van de takken 82

Vullen van de tuinhakselaar 82

Juiste belasting van het apparatus 82

Veiligheidsvoorzieningen 83

Motorstop 83

Beschemkappen 83

Apparaat in gebruik nemen 83

Motor starten 83

Motor uitschakelen 83

Hakselen 83

Onderhoud 84

Verbrandingsmotor 84

Apparaat reinigen 84

Messen onderhoden 84

Onderhoud van de V-riem 85

Motorolieversersen 85

Opslag en winterpauze 85

Slijtage minimaliseren en schade voorkomen 86

Transport 87

Tuinhakselaar trekken of duwen 87

Tuinhakselaar optillen of dragen 87

Tuinhakselaar op een Iaadoppervlak transporteren 87

Standaard reserveonderdelen 87

CE-conformiteitsverklaring van de fabrikant 88

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EG.

VIKING Werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�am voorbehonden.

Op basis van gegevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik links en rechts in de gebruiksaanwijzing:

De gebruiker staat anschter het apparaat (werkstand).

Hoofdstukverwijzig:

aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzingaar een hoofdstuk: ( 7.1)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport- of wedstrijdevenementsen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor oncegevalen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen möglich of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een better apparaatgebruik en om een möglich oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparatus

1 Vultrechter
2 Motor
3 Bougiestekker
4 Wiel
5 Wielvoet
6 Uitwerpschacht
7 Sluitschroeven
8 gashendel
9 Typeplaatje met serienummer

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en devoorschrift terpreventie van ongevallen beslist in acheit

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks-en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uwveiligheid, maar deze opsomming is Nietuitputtend. Gebruik het apparaat.altijdverstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparatus.

Het apparatus mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruiknamevragen om een deskundige en practische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparatus kan werkken.

Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruksaanwijzing is onderdeel van het apparaat en要去 algijd worden meegegeven.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Kinderen ofjongerenonder16jaarmogen de machine Niet gebruiken.De minimumleeftijd van de gebruiker kan vastgelegd zijn inplaatselijke bepalingen.

Dit apparaat mag nicht worden gebruikt door Personen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of door Personen zonder ervaring en/of zonder kennis, tenzij deze Personen onder toezicht staan van iemand die voor hun verilgheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Let op - Gevaar voor ongevallen!

VIKING-tuinhakselaars zijn geschikt voor het Klein snijden van takken en plantenresten. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot geolg hebben.

U dient de tuinhakselaar Niet te gebruiken:

• voor het Klein snijden van andere materialen (bijv. glas of metaal).
• voor werkzaamheden die Niet in deze gebruiksaanwijzing worden beschreiben.
• voor de productie van levensmiddelen (bijvoorbeeld het vermalen van ijs of het makeen van druivenpulp).

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte vakkundige montage van toebehoren die door VIKING zich goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie verralt. Neem voor informatatie over goedgekeurde toebehoren contact op met uw VIKINGvakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden,angs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

4.2 Tanken - omgaan met benzine

Levensgevaarlijk!

Benzine is gifting en in hoge mate ontvlambaar.

Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans algijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen moeten defecte aflsuitingen worden verrangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding+kennen komen om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook nicht tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en LAST deze afkoelen.

De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hetemachine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoftank Niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulpijp, zodate brandstof ruimte heeft omuit te zetten.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden aufgeveegd.

Verwissel van kleding als er benzine op is gemorst.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden
altijd stevige schoenen met grip.
Werk nooit op blote voeten of
feld op sandalen.

Tijdens het werk en vooral bij onderhoudswerkzaamheden en transport van het apparaat.altijd stevige handschoenen dragen.

Draagijdens de
werkzaamheden aktijd een
veiligheidsbril en
gehoorbescherming. Draag

deze bril tijdens de gehele duur van de werkzaamheden.

Tijdens het werken met het apparaat geschikte en nauwsluitende kleding dragen, dat wil zeggen overall, geen

stofjas. Draag tijdens het werkken met het apparaat geen sjaal, stropdas, sieraden, hangendeLinten of koorden of andere afstaande kledingstkukken.

U dientijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang waar samen te binden en te bedekken (met een hoofddoek, muts, enz.).

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotoruit,That de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Transporteer het apparaat alleen met volgens de voorschriften gemonteerde vultrechter.

Gevaar voor letsel door vrijiggende messen!

Let met name bij het kantelen op het gewicht van het apparaat.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak met geschkke bevestigingsmaterialen (gordels, kabels, enz.) het apparaat op het laadoppervlak vast aan de bevestigingspunten, die in deze gebruiksaanwijzing beschreiben zijn. ( 13.3)

Machine alleen stapvoets trekken of duwen. Niet weglepen!

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.

4.5 Vóor het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werkden die gebruiksaanwijzing kennen.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Vervang voordat u de machine gebruikt
defecte geluiddempers en alle andere
versleten en beschadigde delen.
Onleesbare of beschadigde
waarschuwingsaanwijzingen op de
machine要去en worden verrangen.
Stickers en alle verdere
vervangingsonderdelen zichn verwrijjgbaar
bij uw VIKING vakhandelaar.

Voor de ingebruikstelling, controller

• of zich de afdekkingen en veiligheidsvoorzieningen op hunplaats en in onberispelijke staat bevinden,
• of alle brandstofvervoerende onderdelen op de verbrandingsmotor aanwezig en in orde (niet lek) zich,
• of de tank in orde (niet lek) is,
• of de behuizing en de snijvoorzieening (messen, messenas, messenschijven, enz.) verslen of beschadigd zich,
• of er zich geen te hakselen materiaalmeer in het apparaat bevindt en devultrechter leeg is,
• of alle schroeven, moeren en andere bevestigingselementen aanwezig zijn of zich vastgedraaid. Losgemaakte schroeven en moeren要去en voor de ingebruikstelling vastgedraaid worden (aandraaimomenten respecteren).

Gebruik het apparaat alleen buiten en nicht bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijkogelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto's, enz.).

Zet het apparaat stevig op een vlakke en vaste ondergrond.

Gebruik het apparaat Niet op een geplaveid of met grind bedekt oppervlak, want uitgeworpen of omhoog geslingerd materiaal kan dan verwondingenveroorzaken.

Zorg elke keer voor de ingebruikname ervoor dat het apparaat conform de voorschriften is afgesloten. ( 7.7)

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen nicht worden verwijderd of overbrugd.

4.6 Tijdens het werkken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 bijzonder voorzichtig worden gewerkt.
Indien möglich het apparatusafiet op een vochtige ondergrond gebruiken.

Werk alleen bij daglicht of bij goede kunstverlichting.

Het werkgebied moet tijdens de gehele duur van de werkzaamheden schoon en in orde worden gehonden. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz.

De standplaats van de gebruiker mag nicht hoger dan de standplaats van het apparaat�.

Uitlaatgassen:

Levensgevaar door vergiftiging!

Stop onmiddelijk met werkben bij misselijkheid, hoofdpijn, zichststoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminder concentratievermogen. Deze symptomen+kunnen onder andere door een te hoge concentratie uitlaatgassen wordenveroorzaakt.

Het apparaat genereert giftige uitlaatgassen zodra de verbrandingsmotor is ingeschakeld. Deze gassen

bevatten giftig koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.

Stel de machine zo op, dat de uitlaatgassen tijdens het werken nicht in uw gezicht waaien.

Starten:

voort het starten het apparaat in een stabiele stand brengen en rechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen.

Niet aan de startkabel trekken als de machine Niet goed gesloten is en de messen vrijiggen.

Gevaar voor letsel door draaiende messen!

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 10.)

Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotoruit de buurt van de uitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze worden gestart of ingeschakeld. Hakselmateriaal kan eruit worden geslingerd en letsel veroorzaken.

Bij het starten mag het apparaat nicht worden gekanteld.

Werken:

Gevaar voor letsel!

Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.

Houd na het starten van het apparaat nooit het gezicht of andere lichaamsdelen boven de vultrechter en voor de uitworpopening. Houd uw hoofd en lichaam nooit zich bij de vulopening.

Grijp nooit met de handen,
andere lichaamsdelen of kleding
in de vultrechter of de
uitworpschacht. Er heerst groot

verwondingsgevaar voor de ogen, het gezicht, vingers, hand enz.

Zorg alsijd voor een goed evenwicht en een stabiele houding. U mag zich Niet maar voren strekken.

De gebruiker要去verhuylen in het beschreiben werkgebied van de bediener staan. Blijtijdens de gehele duur van de werkzaamheden aktijd in het werkgebied en in geen geval in de uitworpzone. ( 8.1)

Gevaar voor letsel!

Hakselmateriaal kanijdens het gebruik terug hier boven toe geslingerd worden. Draag waarom een veiligheidsbril en houd het gezicht uit de buurt van de vulopening.

Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait.

Als het apparaat tijdens het gebruik omvalt, moet u direct de motor uitschakelen en de bougiekabel eruit trekken.

Let erop, dat in de uiterwerpschacht geen hakselmateriaal anschterblijft,,ondat dit tot een slecht snijresultaat of terugslagen kan leiden.

Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer konnen komen, waar deze beschadigingen en terugslagen uit de vultrechter konnen veroorzaken. Derhalve dienen verstoppingen te worden verholpen.

Bij het vullen van de tuinhakselaar met takken+kunnen er terugslagen ontstaan. Draag handschoenen!

Schakel de motor UIT,

• voordat u het apparaat Kantelt, duwt of trekt.
  -voordat u de sluitschroeven losdraait en het apparaat opent,
• voordat u bijtankt. Tank alleen wanner de motor volledig is afgekoeld. Brandgevaar!

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap hebelaat tot stilstand is gekomen.

Schakel de verbrandingsmotor uit, trek de bougiestekker eruit en LAST alle draaiende gereedschappen tot stilstandkommen.

• Vooraleer u het apparaat achterlaat,
• voordat u het apparaat optitl en draagt,
• voordat u het apparatusat transporteert,
• voordat u blokkades opheft of verstoppingen bij de snijeenheid, in de vultrechter of in het uitwerpkanaal verwijdert;
• voordat er werkzaamheden aan de snijeenheid worden verricht,
• voordat het apparaat getest of gereinigd worden of voordat sommige werkzaamheden uitgevoerd worden.

Als er vreme de voorwerpen in het snijgereedschap terechtkomen, als het apparaat vreme geluiden maakt of op een vreme manier trilt, dient u de motor onmiddelijk uit te schakelen en te wachten tot het apparaat tot stilstand komt. Trek de bougiestekker uit, verwijder de vultrechter en volg de volgende stappen:

• Controller de machine, in het bijzonder de snijeenheid (messen, messenschijf, mesbout) op beschadigingen en LASToodzakelijkke herstellingen door eenvakman uitvoeren voordat u de machine opnieuw start en ermee aan de slag.gaat.
• Controller of alle onderdelen van de snijeenheid stevig vastzitten en draai de schroeven eventueel opniew aan (let op aandraaimomenten).
  -Laat beschadigde onderdelen door een vakman verrangen of herstellen, waar bij de onderdelen van bezelfde kwaliteit要去en+zijn.

4.7 Onderhoud en reparations

Plaats het apparaat voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden op

een stevige, vlakke ondergrond, schakel de verbrandingsmotor uit en LAST deze afkoelen en trek de bougiestekker eruit.

Vooral voor werkzaamheden rondom de verbrandingsmotor, het uitlaatspruitstuk en de geluideddemer, het apparaat eerst laten afkoelen. De temperaturen+kennen tot 80^ en meer oplopen.Kans op brandwonden!

Direct contact met motorolie kan gevaarlijk zijn, ook mag motorolie nicht worden gemorst.

VIKING adviseert het bijvullen resp.
verversen van motorolie door een VIKING vakhandelaar te lately uitvoeren.

Reiniging:

na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 11.2)

Gebruik nooit hagedrukreinigers en reinig het apparaat Niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve
reinigungsmiddelen. Dergelijkke
reinigungsmiddelen können kunststoffen
en metalen zodenig beschadigen dat deveiligheid van uw VKING apparatus
wellicht in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondon de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uistromend vet.

Onderhoudswerkzaamheden:

Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing
worden vermeld. Alle andere
werkzaamheden dient u door uw
vakhandelaar te lately uitvoeren.
Neem.altijd contact op met uw
vakhandelaar als u Niet over de vereiste
kennis en gereedschappen beschikt.
VIKING raadt aan
onderhoudswerkzaamheden en reparations
uitsluitend door de VIKING vakhandelaar
te lately uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Gebruikuitsluitend gereedschappen,
accessoires of combi-apparaten die voor dit apparaat door VIKING zichtoegelaten of technischgelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VIKING gereedschappen,
accessoires en verrangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING verrangingsonderdelen zich
herkenbaar aan het VIKING
onderdeelnummer, het VIKING logo en eventuele het VIKING symbol op de
onderdelen.Opkleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen要去 brandstofvervoerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien nodig door een erkende monteur worden verrangen (VIKING raadt de VIKING vakhandelaar aan).

Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VKING vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het verwangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.

Werk aan de snijegenheiduitsluitend met ditke werkhandsschoenen en met de uiterste voorzichtigheid.

Zorg dat alle moeren, bouten en schroeven, met name alle schroeven in de snijeenheid, goed+zijn vastgedraaid, zodat u de machine veilig kunt gebruiken.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (b ijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen要去en om veiligheidsredenen direct worden verrangen, omervoortezorgen dat het apparaat.altijd inveiligstaat is.

Wijzig de instellenen van de verbrandingsmotor nooit en jaag deze Niet over+zijn toeren.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zich
verwijderd,要去en deze weeer meteena en
correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimteplaatst.

Bewaar het apparaat met een lege tank en de brandstofvoorraad in een aflsuitbare en goed geventileerde ruimte.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank要去 worden afgetapt (b v. stilleggen voor de winterpauze), mag de brandstoftank uitsluitend in de open lucht worden geledigd (tank b v. in de open lucht leegrijden door de verbrandingsmotor te latent draaien).

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

Tuinhakselaar alleen met gemonteerde vultrechter opslaan.

Gevaar voor letsel door vrijliggende messen!

4.9 Afvoer

Afvalproducten zoals verbruike olie of brandstof, verbruike smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen

en dieren en kūnen het milieu beschadügen en moeten derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder om oncegallen te voorkomen vooral de bougiekabel, maak de tank leeg en tap de motorolie af.

Gevaar voor letsel door de messen!
Laat ook een uitgediende tuinhakselaar nooit zonder toezicht acheer. Bewaar de machine en in het bijzonder alle messen altdijbuten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees voor inbedrijfstelling de gebruiksaanwijzing.

Opgelet!

Roterend gereedschap.

Kans op letsel!

Ronddraiende onderdelen!
Handen en voeten nicht in
openingen honden wanner
het apparaat in werkung is.

Gevaar voor letsel!

Houd andere Personen uit deGeVarenzone.

Voordat u de machine herselt, moet de bougiestekker worden verwijderd.

Opgelet!

De machine/snijvoorzieening blijnt na het uitschakelen nog even doorlopen.

Kans op letsel!

Niet op het apparaat stappen.

Gevaar voor letsel!

Grijp nooit met de handen,
andere lichaamsdelen of
kleding in de vultrechter of
de uitworpschacht.

Veiligheidsbril dragen!

Werkhandschoenen dragen!

Gasregeling:

STOP

Motor uitschakelen

MIN

Laag toerental

MAX

Hoog toerental

START

werkstand

6. Leveringsomvang

Pos. Omschrijving st.

A Vultrechter 1

B Basisapparaat 1

C Wielvoet 1

D Uitwerpklep 1

Euitwerpverlenging 1

F Lijst 1

G Wiel 2

H Wielkap 2

I Messenschijf 1

J Torx-bout 5 P5x20

K1 Moer M8 2

K2 Borgmoer M8 2

L1 Ring A8 2

L2 Ring A10 2

M Torx-bout 1 P5x50

N Bout met vlakke kop 2 M8x45

Pos. Omschrijving

Inbusbout
M10x55
P Borgring 1
Q Afsluitplug 2
R Wielbout 2
S Pen 2
T Deflector 1
U Bovenste afstandsring 1
V Onderste afstandsring 1
W Beschermkap 1
X Montagegereedschap 1
Y Torx-sleutel 1
Z Combisleutel 1
Gebruiksaanwijzing 1
- Gebruiksaanwijzing 1 Motor
1

st.

7. Apparaat klaarmaken voor gebruik

Gevaar voor letsel!

Neem de veiligheidsaanwijzingen in het hoofdstuk "Voor uwveiligheid" ( 4.) in acht.

Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.1 Uitwerpverlenging monteren

• Uitworpverlenging (E) op het basisapparaat steken en schroeven (J) vastdraaien (1 -

7.2 Wielen en onderstel monteren

• Wielen (G) links en rechts met wielbouten (R), ring (L1), ring (L2) en moer (K1) aan de wielvoet (C) bevestigen.
• Druk de weilkappen (H) op de WIelen.
• Wielvoet op vlakke, vaste ondergrundplaatsen, zoals op de afbeelding, en basisapparaat (B) erop plaatsen.
• Platkopbouten (N) aan de linkerkant insteken en borgmoeren (K2) erop draaien, maar nicht hebelaal vastdraaien. Torx-bout (M) aan de rechterkant indraaien (1 - 2 Nm).
  Moeren (K2) vastschroeven (10 - 12 Nm).

7.3 Uitworpklep monteren

• Tuinhakselaar maarachten omdraien.
• Lijst (F) in de uitworpverlengingplaatsen. Schroeven (J) vastdraaien (1 - 2 N m).
  Tuinhakselaar neerzetten.
• Uitworpklep (D) op de uitworpverlengingplaatsen. Let er bij het monteren op dat de ribben (1) links en rechts aan de binnenzijde van de klep precies in de geleidegroef van de uitworpverlenging (2) vallen.
  Pen (S) links en rechts erin drukken.

7.4 Uitworpklep openen en sluiten

Open de uitworpklep:

• voordat u begint met hakselen moet u de uitworpklep (D) omhoog klappen en de sluitbeugel (1) in de uitworpverlenging vastklikken.

Uitworpklep sluiten:

• wonneer u het apparaat wilt transporteren of op een plaatsbesparende manier wilt opslaan, moet u de sluitbeugel (1) Licht optillen en de uitworpklep (D) omlaag klappen.

7.5 Messenschijf monteren

Let op de montagevolgorde en het aandraaimoment van 52 - 60 Nm. Let bij de montage op de juiste positie van de bovenste afstandsring (U) ten opzichte van de twee messen.

• Beschemkap (W), onderste afstandsring (V), messenschijf (I), bovenste afstandsring (U), deflector (T), borgring (P) op meshouder plaatsen en schroef (O) aanbrengen.
• Gebruik het montagegereedschap (X) om de messenschijf gegen te honden. Schroef (O) met combisleutel (Z) indraaien en met een aandraaimoment van 52 - 60 Nm vastdraaien.

7.6 Messenschijf demonteren

• Gebruik het montagegereedschap (X) om de messenschijf gegen te houden.
• Bout (O) met combisleutel (Z) losdraaien.
• Bout (O), borgring (P), deflector (T), bovenste afstandsring (U) en messenschijf (I) wegemen.

7.7 Vultrechter monteren

De afsluitschroeven (Q) zich na de eerste montage met een bescherming gegen verlies met de vultrechter verbonden.

• Afsluitschroeven (Q) op het sleufgat van de vultrechterplaatsen en volledig indraaien.
  Vultrechter (A) aan het scharnier (1) op het basisapparaat monteren enaar voren zwenken.
• Draai beide sluitbouten (Q) gelijktijdig aan.

7.8 Vultrechter demonteren

• De twee afsluitschroeven (Q) 11
  zover losdraaien, tot deze
  losgaan. De twee schroeven blijven op de vultrechter
• Klap de vultrechter (A) maarachten en verwijder.Deze.

7.9 Brandstof en motorolie

Motorolie bijvullen voordat u het apparaat voor de eerste keer start ( zie gebruiksaanwijzing motor)!

Motorolie

Gegevens over de te gebruiken motorolie en de hoeveelheid olie vindt u in de gebruiksaanwijzing van de motor. Controleer het oliepeil regelmatig (zie gebruiksaanwijzing motor). Zorg ervoor dat de olie Niet onder of boven het juiste peelukt te staan.

Brandstof

Advies:
Verse merkbrandstoffen, normale
loodvrijne benzine (⇒ zie
gebruiksaaanwijzing motor)! Gebruik voor het tanken een trechter (wordt Niet

meegeleverd). Neem de waarschuwingen in het hoofdstuk "Voor uw veiligheid" in acht. ( 4.)

8. Aanwijzingen voor werken

Gevaar voor letsel!

Neem de

veiligheidswaarschuwingen in het hoofdstuk "Voor uweiligkeit" in acht. ( 4.)

De tuinhakselaar mag maar door een person toen worden gezuld.

8.1 Werkgebied van de gebruiker

• De gebruiker dient zichijdens de

totale duur van de werkzaamheden (wanner de elektromotor ingeschakeld is of de verbrandingsmotor draait)uit veiligheidsoverwegingen algijd in het werkgebied (grijs vlak X) op te houden, in het bijzonder om te voorkomen dat hij door teruggeworpen materiaal gewond raakt.

8.2 Welk materiaal kan worden verwerkt?

De tuinhakselaar kan snoeihout van bomen- of hegger, en takken met veel of weinig vertakkingen verwerken.

Snoeihout van bomen en hegger moet onmiddelijk vers verwerkt worden, omdat zo het snijresultaat better is dan bijuitgedroogd en nat materiaal.

8.3 Welk materiaal kan nicht worden verwerkt?

Stenen, glas, metaal (draad, spijkers...) of kunststof mogen nicht in de tuinhakselaar komen.

Hoofdregel:

materialen die nicht op de compost horen,
mogen ook nicht met de tuinhakselaar
worden verwertet.

8.4 Maximale diameter van de takken

Deze gegevens hebben betrekking op vers gesneden takken:

Maximale diameter van de takken

GB370S:45mm

8.5 Vullen van de tuinhakselaar

• Houd u bij het vullen van de tuinhakselaar binnen het werkgebied. (⇒ 8.1)

• Overschrijd de maximale takdire tiet.
  (⇒ 8.4)

• Takken enigszins scheef in het apparaat steken en volgens het symbool op de rechtskerkant van de trechter tot aan de messenset in de machine duwen. Het harde materiaal worden waar bij automatisch door de machine maar binnen

getrokken. Langere takken要去en bij het hakselen met de hand worden ondersteund en geleid.

8.6 Juiste belasting van het apparaat

De elektromotor of verbrandingsmotor van de tuinhakselaar mag maar zo waar belast worden dat het toerental Niet te veel daalt. De tuinhakselaar steeds gelijkmatig en continu voeden. Daalt het toerental tijdens het werkken met de tuinhakselaar, stop dan met bijvullen om de elektromotor of de verbrandingsmotor te ontlasten.

9. Veiligheidsvoorzieningen

9.1 Motorstop

De motor resp. het snijgereedschap kan alleen bij een correct afgesloten vultrechter worden gestart.

Bij het losdraaien van de sluitbout aan de motorkantijdens het bedrijf worden het ontstekingscontact onderbroken en de motor resp. het snijgereedschap komt na enkele seconden tot stilstand.

9.2 Beschermkappen

De tuinhakselaar is voorzien van beschermkappen in het vul- enuitworpgebied. Dit zich de gehele vultrechter met bovenstuk en beschermkap, deuitworpverlenging en deuitworpklep.

De beschemkappen zorgen ervoor dat u tijdens het hakselen altijd op veilige afstand van de hakmessen blijft.

10. Apparaat in gebruik nemen

Gevaar voor letsel!

Lees voor het in bedrijf stellen het hoofdstuk Voor uw veiligheid zorgvuldig door en volg de instructies op. ( 4.)

10.1 Motor starten

• Olie-en brandstofpeil controlleren. ( 7.9)
  Gashendel (1) in stand START zetten.
• Trek de startkabel (2) langzaam tot de compressorweerstanduit, en trek de kabel verrolgens krachtig tot armlengteverderuit.

Haal de kabel langzaam terug, zodat\ deze correct door de startmotor worden\ opgerold.

Herhaal dit tot de motor begint te draaien.

10.2 Motor uitschakelen

• Gashendel (1) in stand STOP zetten.

De motor resp. het snijgereedschap komt na een korte uitlooptijd tot stilstand.

10.3 Hakselen

• Verplaats de tuinhakselaar maar een stabiele en stevige ondergrond.
• Trek stevige handschoenen aan, zeteen veiligheidsbril engehoorbescherming op.

• Open deuitwerpklep. ( 7.4)

• Tuinhakselaar starten. ( 10.1)
  Wacht totdat de motor+zijn maximaal toerental (nullastoerental) heegt bereikt.
  Vul de tuinhakselaar met hakselmateriaal. ( 8.5)

• De tuinhakselaar na de werkzaamheden uitschakelen (⇒ 10.2) en reinigen. (⇒ 11.2)

11. Onderhoud

Gevaar voor letsel!

Voordat u aan onderhouds-- of reinigingswerkzaamheden aan de machine begint, dient u het hoofdstuk "Voor uweiligkeit" ( 4.) , in het bijzonder de paragraaf "Onderhoud en reparations" ( 4.7) , zorgvuldig te lezen en alleeiligheidsinstructies op te volgen.

Trek voor alle onderhouds-- en reinigingswerkzaamheden de bougiestekker eruit!

11.1 Verbrandingsmotor

Onderhoudsinterval: voor elk gebruik

Voor een lange gebruiksduur is het van belang de olie op peil te houden, regelmatig de olie te verversen en het luchtfilter te verrangen. Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing van de motor in acht.

De koelvinnen要去en alkijd schoon worden gezhonden om een goede motorkoeling te garanderen.

11.2 Apparaat reinigen

Onderhoudsinterval: na elk gebruik

Reinig het apparaat na elk gebruik grondig. Door het apparaat voorzichtig te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.

Reinigingspositie van de tuinhakselaar:

Het apparatus mag alleen in de afgebeelde positie worden gereinigd.

• Demonteer de vultrechter. ( 7.8)

Als de tuinhakselaar Niet Zoals beschreiben wordt geplaatst, kan het apparatus (verbrandingsmotor) schade oplopen.

Richt waterstralen nooit op
onderdelen van de
elettromotor of
verbrandingsmotor,
pakkingen, lagers en
elektrische onderdelen zoals
schakelaars. Dit kan leiden tot
dure reparaties.

Als u vuil en aangekoekte resten nicht met een borstel, vochtige doek of houten stok kunt verwijderen, raadt VKING aan een speciaal reinigingsmiddel te gebruiken (bjv. STIHL speciale

reiniger).

Gebruik geen agressieve reinigingsmiddelen.

Maak de messenschijven regelmatig schoon.

Ontdoe de koelvinnen, het ventilatorwiel, de zone rondon de luchtfilter, de uitlaat enz. van vuil, opdat er voldoende koeling van de motor gegarandeerd kan worden.

11.3 Messen onderhoden

Gevaar voor letsel!
Werk uitsluitend met stevige handschoenen!

Onderhoudsinterval: voor elk gebruik

Vultrechter demonteren. ( 7.8)
- Controller de messen op beschadigingen (inkepingen of scheuren) en slijtage. Keer de messen indien nodig om, of verwang ze.

Slijtagegrenzen van de messen:

Voor het bereiken van de aangegeven slijtagegrenzen要去en de betreffende messen worden omgekeerd resp. verrangen.VIKING beveelt u de VIKING vakhandelaar aan.
- Meet op meerdere plekken op de messen de afstand:tussen de boring en de mesrand. Minimale afstand 6 m m

Messen keren:

De messen zijn uitgevoerd als omkeermessen. Dit houdt in dat stompe messen een keer omgekeerd+kennen worden, waarna de machine wee ker klaar is voor gebruik. Keer algtd.beide messen om!

• Messenschijf demonteren. (⇒ 7.6)
• Bouten (1) losdraaien en met moeren (2) wegemen.
• Messen (3) omhoog verwijderen.
• Messenschij Reinigen.
• Messen (3) keren en met de scherpekant vrijiggend op de messenschijfleggen en de boringen latelysamenvallen.
• Bouten (1) door de boringen steken en moeren (2) vastdraaien. Moeren (2) met 22 - 28 Nm vastdraaien.
• Messenschijf monteren. ( 7.5)

Messen slijpen:

messen die aan beiden kanten stomp zich moet u voordat u ermee verder werkt eerst slijpen.

Om u ervan te verzekeren dat het apparaat optimaal functioneert, dient u de messenuitsluitend door een yakman te latent slijpen. VIKING beveelt de VIKING vakhandelaar aan.

• Messenschijven demonteren om ze te latent slijpen.
• De messenijdens het slijpen afkoelen, b. v. met water. De mesen mogen nicht blauw worden, onder dat anders de snijresultaten minder worden.
• Slijp de messen gelijkmatig om trillingen door onbalans te voorkomen.
• Controller de messen voor het monteren op beschadigingen: De messen要去en worden verrangen zodia er inkepingen of scheuren te zich,zijn,of als de slijtagegrens is bereikt.
• Slijp de lemmeten onder een slijphoek van 30^ .

• Slijp messen gegen het lemmet.

• Verwijder eventuele bramen op het lemmet na het slijpen ook met fijnkorrelig schuurpapier.

• Neem bij de montage van de messen de aandraaimomenten in de paragraaf "Messen keren" inRCT.

11.4 Onderhoud van de V-riem

Onderhoudsinterval: Na elke 10 bedrijfsuren.

V-riem middels visuèle inspectie op slijtage en beschadigingen controleren en indien nodig verrangen.

V-riemspanning controlleren en zo nods afstellen.

Te weinig spanning verhoegt slijtage van de V-riem, verwijl te veel spanning beschadigingen aan de lagers kanveroorzaken. Wanner u over onvoldoende kennis voor het controleren en afstellen van de V-riem beschikt, dient eenvakman deze werkzaamhedenuit te voeren.

V-riemspanning controlleren:

• Bougiestekker lostrekken.
• Schroeven (1) losdraaien, maar nicht geheel losdraaien (blijven op beschermplaat) en beschermplaat (2) wegemen.
• Druk met uw duim op de V-riem:tussen de twee snaarwielen. De V-riem moet ca. 10mm kunnen worden doorgedrukt.

V-riemspanning afstellen:

• Motorschroeefverbinding losmaken (zonder afbeelding): 3 bouteen van de motorbevestiging losmaken, maar Niet losdraaien; moeren aan de boenzijde tegenhonden.
  V-riem spannen door afstelmoer (3) te draaien.
• Draai de bevestigingsbouten van de motor na het afstellen waar vast en monteer de beschermplaat.

11.5 Motorolie verversen

Onderhoudsinterval:

De aanbevolen olieverversingsintervallen, de te gebruiken motorolie en de hoeveelheid oie die u per keer moet verversen, vindt u in de gebruiksaanwijzing van de motor.

Olieaftapschoef:

• Schroeven (1) losdraaien, maar nicht geheel losdraaien (blijven op beschermplaat) en beschermplaat (2) wegemen.
• Oliaeftapschoef (3) losdraaien en motorolie aftappen.
• Olieaftapschroef (3) waar aanbrengen en verse motorolie bijvullen. Beschermplaat (2) monteren.

11.6 Opslag en winterpauze

Tuinhakselaar in een droge, afgesloten en stofvrijne ruimte opslaan. Bewaar het apparaat aktijd buiten het bereik van kinderen.

De tuinhakselaar alleen in veilige toestand en met gemonteerde vultrechter opslaan.

Neem bij een langere stilstand van de tuinhakselaar (winterpauze) de volgende punten inRCT:

Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.
Maak de brandstoftank en carburator leeg (bijv. door de verbrandingsmotor leeg te rijden).
Schroef de bougie eruit en giet door de bougieboring ca. 3cm^3 motorolie in de verbrandingsmotor. etaedverbrandingsmotor een paar keer zonder bougie doordraaien.

Brandgevaar!

Houd de bougiestekkeruitdebuurt van het bougiegat (gevaar voor ontsteking).

Schroef de bougie er wee in.
- Ververs de olie (⇒ zie gebruiksaanwijzing verbrandingsmotor).
- Dek de verbrandingsmotor goed af en bewaar het apparaatrechtopstaand in een droge, stofarme ruimte.

12. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Tuinhakselaar met benzinemotor

De firma VKING aanvaardt in geen geval aansprakelijkheid voor materiaèle schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het Niet in acht nemen van de instructies in de gebruksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van Niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparatusat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat�n ook bij reglementair gebruik aan normale slijtage onderhevig en moeten affankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hieroe behoren onder andere:

• Mes
• Messenschijf
  V-riem

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het VIKING apparatus moet zo zorgvuldig möglichk worden gebruikt, onderhoden en opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veiligheids-, bedienings- en

onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zichverantwoordelijk.

Dit geldtmetnamevoor:

• Niet reglementair gebruik van het product.
• het gebruik van Niet door VKING toegelaten brandstoffen (smeermiddelen, benzine en motorolie, die de gebruiksaanwijzing verbrandingsmotor).
• Niet door VKING toegelaten productwijzigingen.
• gebruik van Niet door VKING toegelaten onderdelen, combi-apparaten of snijgereedschap.
• gebruik van het product bij sport- of wedstrijdevenementen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze
onderhoudswerkzaamheden nicht door de gebruiker zich kannen worden uitgevoerd,
moeten deze aan een vakhandelaar
worden overgedragen.

VIKING raadt aan
onderhoudswerkzaamheden en reparations
uitsluitend bij de VIKING vakhandelaar te
laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hierothe behoren onder andere:

corrosie en andere gevolgschade door ondeskundige opslag.
- beschadigingen en gevolgschade door het gebruik van andere onderdelen dan originele VKING onderdelen.
- beschadigingen door onderhouds-en reparatiewerkzaamheden die nicht in werkplaatsen van erkende dealers werden uitgevoerd.

13. Transport

Kans op letsel!

Lees voor het transport het hoofdstuk "Voor uw veiligheid", in het bijzonder het hoofdstuk "Transport van het apparaat" zorgvuldig door en volg de instructies op. ( 4.4)

13.1 Tuinhakselaar trekken of duwen

• Tuinhakselaar aan deuitworpverlenging (1) vasthouden en achterover kantelen.
• De tuinhakselaar kan langzaam (stapvoets) worden getrokken of geduwd.

13.2 Tuinhakselaar optillen of dragen

13.3 Tuinhakselaar op een laadoppervlak transporteren

Tuinhakselaar op laadoppervlakken uitsluitend in een van de twee reinigingsstanden transporteren. ( 11.2)
- Zeker de machine met geschikte bevestigingsmiddelen, zodat deze nicht verschuft. Maak de touwen resp. gordels aan de welvoet (1) of aan een vultrechter (2) vast.

14. Standaard reserveonderdelen

Messenschijf compleet

69037005101

Omkeermessen (2x)

6903 702 0101

V-riem

60017042100

1 Motor
2 Veiligeidsschakelaar
3 klem
BK zwart
BR bruin
BL blauw

Hakselmaterialiaal hoort Niet in de vuilnisbak, maar要去en worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zich met

recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen.

Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt.

17. CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Hakmachine voor plantenresten met benzinemotor (GB)

Fabrieksmerk: VIKING

type:GB370.2S

Producticode 6001

overeenstemt met de volgende EG-richtlijnen:

Het product is in overeenstemming met de volgende normen ontwikkeld:

EN 13683

Toegepaste

conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Samenstelling en klassement van de

Technische Documentatie:

Johann Weiglhofer

VIKING GmbH

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Gemeten geluidsniveau: 97,4 dB(A)

Gegarandeerd geluidsniveau: 102 dB(A)

Langkampfen, 2012-01-02 (JJJJ-MM-DD)

VIKING GmbH

Hoofd Onderzoek en Productontwikkeling

Fabrieksmerk: VIKING
Model:	GB 370.2 S
Productiecode:	6001
Motor, type:	Viertaktverbrandingsmotor
type:	Briggs&Stratton Series 850
Nominaal vermogen
bij nominaal	3,3 - 3000
toerental:	kW - tspm
Cylinderinhoud:	190 ccm
Startinrichting:	Trekstarter
Brandstoffank:	1,1 l
Aandrijving snijeenheid:	permanent
Conform richtig 2000/14/EG:
Gegarandeerd geluidsniveau LwAd	102 dB(A)
Conform richtig 2006/42/EG:
Geluidsniveau op werkplek LpA	90 dB(A)
Onzekerheid KpA	4 dB(A)
aandraaimoment Messenset:	52 - 60 Nm
aandraaimoment Omkeermes:	22 - 28 Nm
I/b/h:	128/77/140 cm
Gewicht:	45 kg

19. Defectopsoring

zie gebruiksaanwijzing verbrandingsmotor.

Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Storing:

Vultrechter nicht volgens de voorschriften afgesloten
- Messenschijf is geblokkeerd
- Geen brandstof in de tank; brandstofleiding verstopt
- Slechte, verwüilde of oude brandstof in de tank
- Bougiestekker is van bougie afgekoppeld; ontstekingskabel is nicht goed op de stekker aangesloten
Luchtfilter is vuil
- Bougie vol roet of beschadigd; verkeerde aufstand elektroden
-Motor is na meerere startupingen "verzopen"

Oplossing:

-Vultrechter volgens de voorschriften sluiten en vastschroeven ( 7.7)
Hakselresten in behuizing verwijderen opgelet: eerst de bougiestekker eruit trekken)
- Brandstof bijvullen, brandstofleidingen reinigen ( 7.9)
Alleen verse merkbrandstof, normale loodvrije benzine gebruiken; carburator reinigen ( 7.9)
-Bougiestekker aanbrengen;verbinding tussen bougiekabel en stekker controleren

Luchtfilter reinigen
- Bougie reinigen of vervangen; afstand elektroden instellen
Draai de bougie los en droog.Deze startkabel bij losgeschroefde bougie meermaals aantrekken (gashendel in stand STOP)

Storing:

Motor wordt erg warm

Mogelijk oorzaak:

-Koelvinnen zichn vuil
- Te laag oliepeil in de motor
- Oppervlak van motor is bedekt met hakselmateriaal

Oplossing:

-Koelvinnen reinigen ( 11.2)
-Motorolie bijvullen ( 7.9)
Motor van hakselmaterialiaal ontdoen

Storing:

Afval worden nicht ingetrokken

Mogelijk oorzaak:

• Botte of verkeerd geslepen messen

Oplossing:

• Messen omkeren resp. slijpen; bij het slijpen de slijphoek van 30^ in acht nemen ( 11.3)

Storing:

Hakselresultaat is minder geworden

Mogelijk oorzaak:

Stompe messen
- Verkeerd geslepen messen
-Verbogen messenschijf

Oplossing:

• Messen bijslijpen of verwangen ( 11.3)
• Messen goed slijpen (11.3)
• Messenschijf via visuèle inspectie controlleren en zo nodig verrangen ( 7.6)

Storing:

Heftige trillingen tijdens de werkzaamheden, abnormale geluiden, gerammel

Mogelijk oorzaak:

• Messenschijf of messen defect
  -Motorbevestiging los
• Bouten zich los

Oplossing:

• Messenschijven, messen, messenas, boute, moeren, ringen en lagers van de snijeenheid controleren, zo nodig repareren
  -Bouten motorbevestiging aandraaien
• Controlleren of bouteen goed vast zitten

20. Onderhoudsschema

Overhandig deze gelebruiksaan- wijzing aan uw VIKING vakhandelaar wanner u onderhoudswerkzaam-heden aan uw VIKING productaatuitvoeren.

Uw VIKING vakhandelaar bevestigt in het hoofdstuk "Onderhouds-schema" dat de voorgeschreven onderhouds-werk-Zaamheden correct zijn uitgevoerd.

Model:

Serienummer:

Overhandigd op

Datum:

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum:

Datum:

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum:

Datum:

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum:

Datum:

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum:

Gentili Clienti,

Aparatai de protectie 393

Purtati ochelari de protectie!

Purtati manusi de lucru!

Marca de fabricatie:VIKING

Tip: GB 370.2 S

Numar de identificare 6001

Marcade fabricatie:VIKING

Model: GB 370.2 S

Numar de 6001

identificare:

Motor, tip constructiv: Motor cu ardere interna in 4 timpi

Tip: Briggs&Stratton
Seria 850

Putere nominalà la 3,3-3000

turatia nominalä: kW - rot/min

Cilindree: 190 cmc

Sistem de pornography: Pornire cu cablu
Rezervor de 1,1 I
